eNSP：hybrid接口配置实例

墨蓝 2021-05-16 20:36 911阅读 0赞

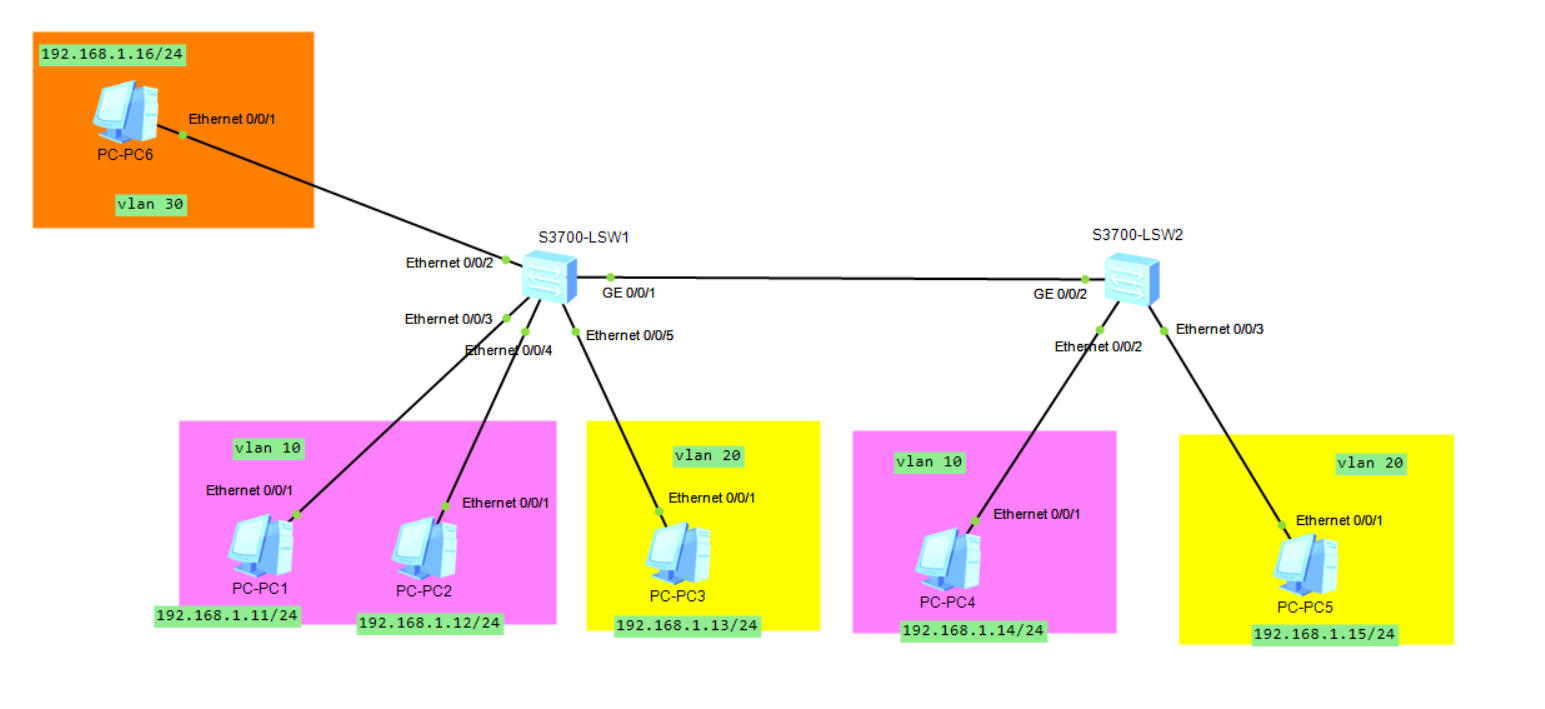

总体结构图：

在这里插入图片描述
目标：vlan10和vlan20中的主机不能通信，vlan10和vlan30中的主机能够通信，vlan20和vlan30中的主机能够通信。

整个结构的所有接口，我们都使用hybrid接口类型

配置

交换机sw1

[Huawei]vlan batch 10 20 30
// 因为PC1可以访问vlan10和vlan30当中的主机，所以E0/0/3接口在接收到带有vlan10和vlan30标签的数据时，剥掉标签发送给PC1
[Huawei]interface Eth0/0/3
[Huawei-Ethernet0/0/3]port hybrid pvid vlan 10
[Huawei-Ethernet0/0/3]port hybrid untagged vlan 10 30
[Huawei-Ethernet0/0/3]quit
// 因为带有vlan10，vlan20和vlan30标签的数据都要经过此接口，所以设置带有vlan10，vlan20和vlan30标签的数据通过G0/0/1接口发送时带原标签发送
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 10 20 30
[Huawei-GigabitEthernet0/0/1]quit
// PC6可以访问各个vlan中的主机，所以E0/0/2接口在接收到带有vlan10，vlan20标签的数据时，会剥掉标签发送给PC6(既然只有一个vlan30的主机，那为什么还要设置接收到vlan30的数据时要剥掉标签发送给PC6呢，这个问题我会在最后提出来)
[Huawei]interface Eth0/0/2
[Huawei-Ethernet0/0/2]port hybrid pvid vlan 30
[Huawei-Ethernet0/0/2]port hybrid untagged vlan 10 20 30
[Huawei-Ethernet0/0/2]quit
[Huawei]interface Eth0/0/4
[Huawei-Ethernet0/0/4]port hybrid pvid vlan 10
[Huawei-Ethernet0/0/4]port hybrid untagged vlan 10 30
[Huawei-Ethernet0/0/4]quit
[Huawei]interface Eth0/0/5
[Huawei-Ethernet0/0/5]port hybrid pvid vlan 20
[Huawei-Ethernet0/0/5]port hybrid untagged vlan 20 30

交换机sw2

[Huawei]vlan batch 10 20 30
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port hybrid tagged vlan 10 20 30
[Huawei-GigabitEthernet0/0/2]quit
[Huawei]interface Eth0/0/2
[Huawei-Ethernet0/0/2]port hybrid pvid vlan 10
[Huawei-Ethernet0/0/2]port hybrid untagged vlan 10 30
[Huawei-Ethernet0/0/2]quit
[Huawei]interface Eth0/0/3
[Huawei-Ethernet0/0/3]port hybrid pvid vlan 20
[Huawei-Ethernet0/0/3]port hybrid untagged vlan 20 30

测试结果

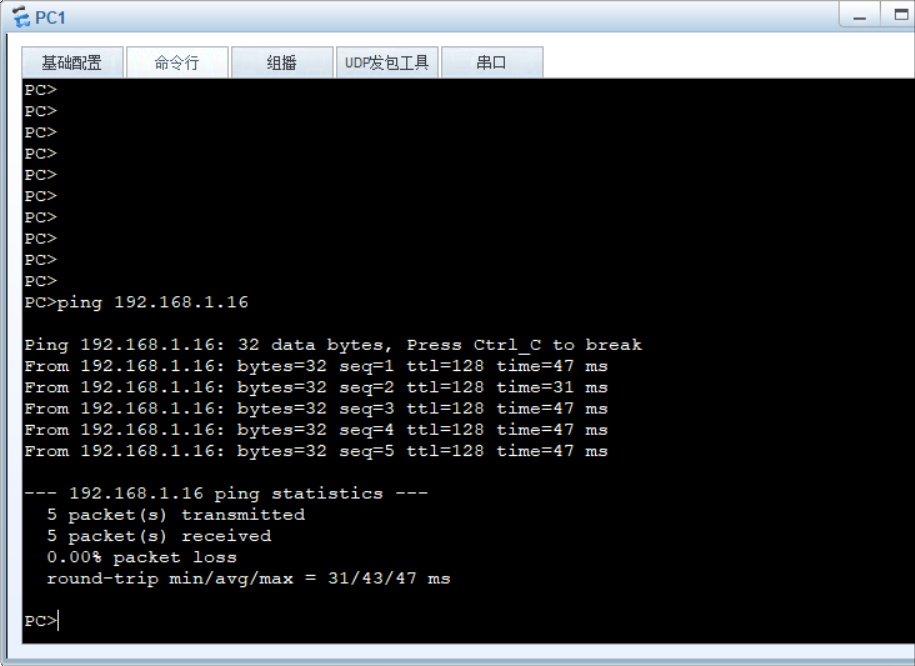

PC1访问PC3
在这里插入图片描述

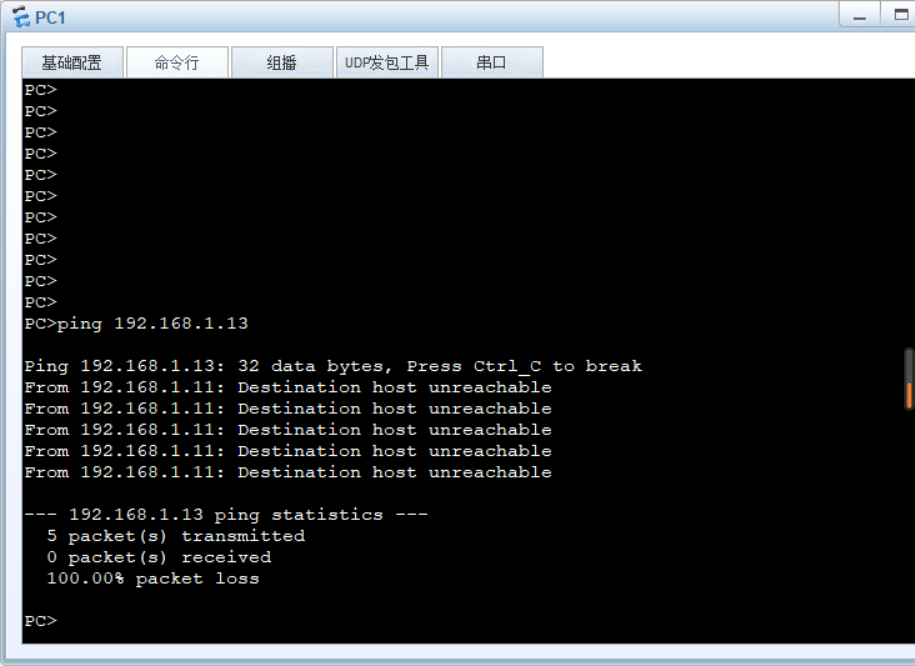

PC1访问PC4

PC1访问PC6

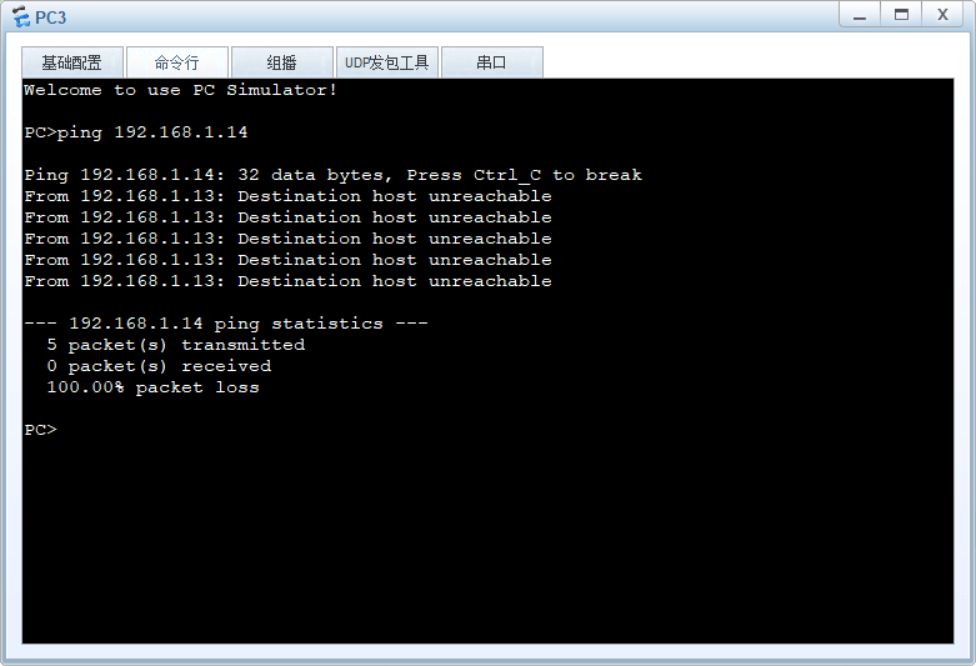

PC3访问PC4

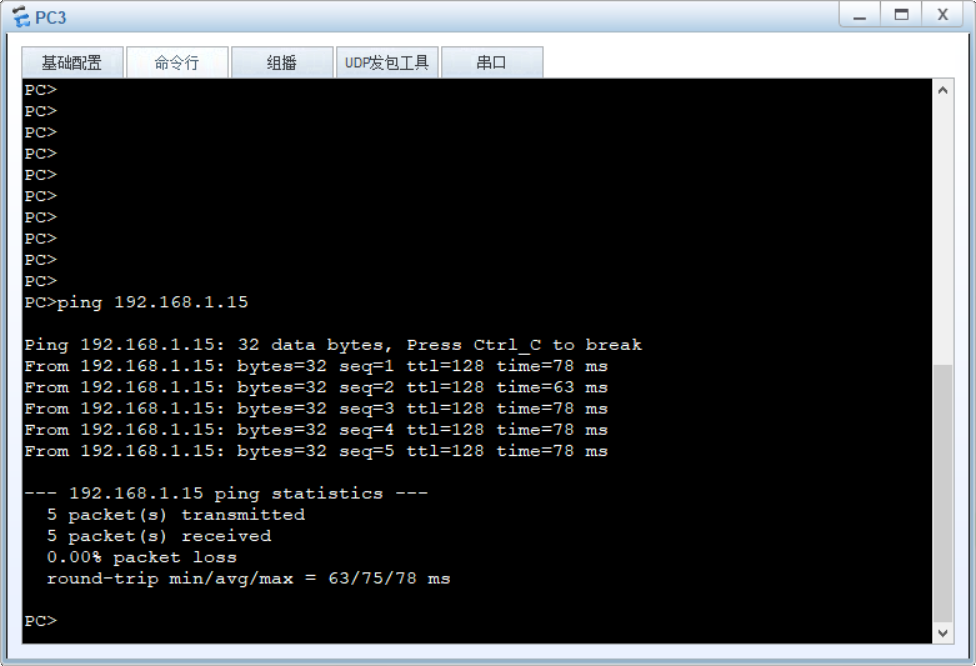

PC3访问PC5

PC3访问PC6

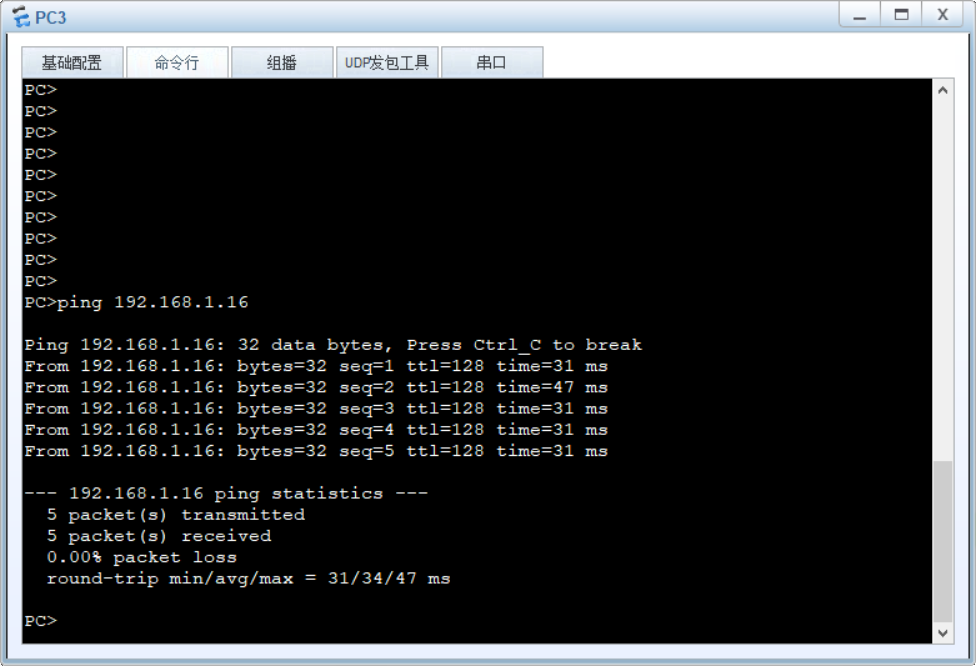

在这里插入图片描述
还有一个小问题，那就是为什么要在交换机SW1连接PC6的E0/0/2接口上设置port hybrid untagged vlan 30呢？既然只有一个在vlan30中的主机，那为什么还要设置E0/0/2接口在接收到vlan30的数据时，要剥掉标签发送给PC6呢？

我把交换机SW1连接PC6的E0/0/2接口设置为port hybrid tagged vlan 30，这时我再去使用PC6访问不同vlan中的主机一样可以成功访问。

我在交换机SW1连接PC6的E0/0/2接口上不执行port hybrid tagged vlan 30和port hybrid untagged vlan 30这两条命令，此时我再用PC6访问不同vlan中的主机却无法访问。

交换机SW1的E0/0/2接口作为发送数据的接口时没有发送带vlan30标签的数据给PC6，但是交换机SW1的E0/0/2接口作为接收数据的接口时会接收带vlan30标签的数据，使用port hybrid tagged vlan 30和port hybrid untagged vlan 30这两条命令中任意一条就可以完成通信，两者都不使用就无法完成通信，那这样看来，port hybrid tagged vlan和port hybrid untagged vlan这两条命令，影响的可能不只是接口发送数据，对接口接收数据也会有影响。

个人理解，若有不足或错误之处还请指出，如果您有什么想法或见解也可以写在评论区，我们一起学习。
