# **一、什么是CRC校验？** #

CRC即循环冗余校验码：是数据通信领域中最常用的一种查错校验码，其特征是信息字段和校验字段的长度可以任意选定。循环冗余检查（CRC）是一种数据传输检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面，接收设备也执行类似的算法，以保证数据传输的正确性和完整性。

*  **循环冗余校验码（CRC）的基本原理是**：

在K位信息码后再拼接R位的校验码，整个编码长度为N位，因此，这种编码又叫（N，K）码。对于一个给定的**（N，K）码**，可以证明存在一个最高次幂为**N-K=R的多项式G(x)**。根据G(x)可以生成K位信息的校验码，而G(x)叫做这个CRC码的生成多项式。
校验码的具体生成过程为：假设发送信息用信息多项式C(X)表示，将C(x)左移R位，则可表示成C(x)\*2R，这样C(x)的右边就会空出R位，这就是校验码的位置。通过C(x)\*2R除以生成多项式G(x)得到的余数就是校验码。

*  **CRC校验原理：**

其根本思想就是先在要发送的帧后面附加一个数（这个就是用来校验的校验码，但要注意，这里的数也是二进制序列的，下同），生成一个新帧发送给接收端。当然，这个附加的数不是随意的，它要使所生成的新帧能与发送端和接收端共同选定的某个特定数整除（注意，这里不是直接采用二进制除法，而是采用一种称之为“**模2除法**”）。到达接收端后，再把接收到的新帧除以（同样采用“**模2除法**”）这个选定的除数。因为在发送端发送数据帧之前就已通过附加一个数，做了“去余”处理（也就已经能整除了），所以结果应该是没有余数。如果有余数，则表明该帧在传输过程中出现了差错。

*  **模2除法：**

模2除法与算术除法类似，但每一位除的结果不影响其它位，即不向上一位借位，所以实际上就是异或。在循环冗余校验码（CRC）的计算中有应用到模2除法。

例：

![SouthEast][]

# 二、CRC8计算与举例 #

*  **CRC8校验步骤：**

CRC校验中有两个关键点：

一是预先确定一个发送送端和接收端都用来作为除数的二进制比特串（或多项式），可以随机选择，也可以使用国际标准，但是最高位和最低位必须为1

二是把原始帧与上面计算出的除数进行模2除法运算，计算出CRC码。

*  **CRC8具体计算步骤：**

1. 选择合适的除数（生成多项式）

2. 看选定除数的二进制位数，然后再要发送的数据帧上面加上这个位数-1位的0，然后用新生成的帧以模2除法的方式除上面的除数，得到的余数就是该帧的CRC校验码。注意，余数的位数一定只比除数位数少一位，也就是CRC校验码位数比除数位数少一位，如果前面位是0也不能省略。

3. 将计算出来的CRC校验码附加在原数据帧后面，构建成一个新的数据帧进行发送；最后接收端在以模2除法方式除以前面选择的除数，如果没有余数，则说明数据帧在传输的过程中没有出错。

*  **CRC8校验码计算示例：**

现假设选择的CRC生成多项式为G（X） = X4 + X3 + 1，要求出二进制序列10110011的CRC校验码。下面是具体的计算过程：

①将多项式转化为二进制序列，由G（X） = X4 + X3 + 1可知二进制一种有五位，第4位、第三位和第零位分别为1，则序列为**11001**

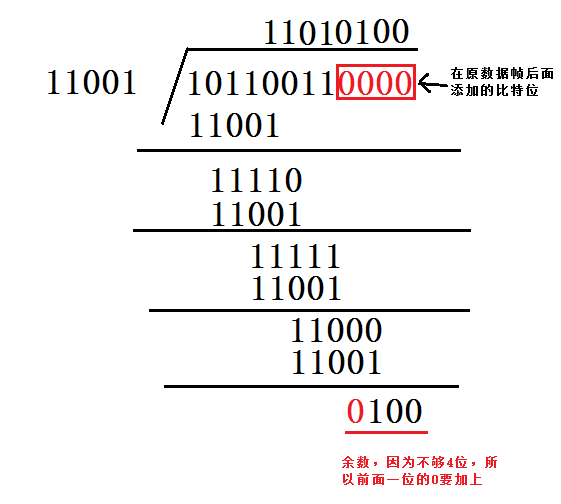

②多项式的位数位5，则在数据帧的后面加上5-1位0，数据帧变为**101100110000，**然后使用模2除法除以除数**11001**，得到余数。

![SouthEast 1][]

③将计算出来的CRC校验码添加在原始帧的后面，真正的数据帧为**101100110100，**再把这个数据帧发送到接收端。

④接收端收到数据帧后，用上面选定的除数（生成多项式），用模2除法除去，验证余数是否为0，如果为0，则说明数据帧没有出错。

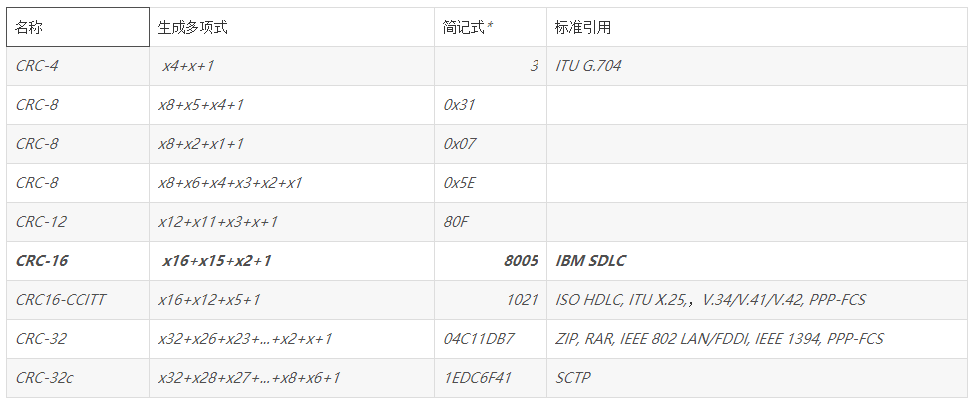

*  **常用CRC生成多项式如下表：**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3NpbmF0XzI5ODkxMzUz_size_16_color_FFFFFF_t_70][]

### 三、CRC16计算与举例 ###

*  **CRC-16校验码计算方法：**

常用查表法和计算法。

计算法一般都是：

（1）、预置1个16位的寄存器为十六进制FFFF（即全为1），称此寄存器为CRC寄存器；
（2）、把第一个8位二进制数据（既通讯信息帧的第一个字节）与16位的CRC寄存器的低
8位相异或，把结果放于CRC寄存器，高八位数据不变；
（3）、把CRC寄存器的内容右移一位（朝低位）用0填补最高位，并检查右移后的移出位；
（4）、如果移出位为0：重复第3步（再次右移一位）；如果移出位为1，CRC寄存器与多

项式（例如：1010 0000 0000 0001）进行异或；
（5）、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
（6）、重复步骤2到步骤5，进行通讯信息帧下一个字节的处理；
（7）、将该通讯信息帧所有字节按上述步骤计算完成后，得到的16位CRC寄存器的高、低
字节进行交换；
（8）、最后得到的CRC寄存器内容即为：CRC码。

以上计算步骤中的多项式A001（1010 0000 0000 0001）是8005按位颠倒后的结果。

查表法：

将移位异或的计算结果做成了一个表，就是将0~256放入一个长度为16位的寄存器中的低八位，高八位填充0，然后将该寄存器与多项式例如：1010 0000 0000 0001）按照上述3、4步骤，直到八位全部移出，最后寄存器中的值就是表格中的数据，高八位、低八位分别单独一个表。

例子：有一16进制只字符串 7E 00 05 60 31 32 33；要在末尾添加两个CRC16校验码 校验这7个16进制字符。注：生成多项式：CRC-CCITT (XModem) CRC16\_XMODEM：多项式x16+x12+x5+1（0x1021），初始值0x0000，低位在后，高位在前，结果与0x0000异或.

7E 00 05 60 31 32 33 计算CRC16结果应该是：5B3E

    方法如下：

CRC-16码由两个字节构成，在开始时CRC寄存器的每一位都预置为1，然后把CRC寄存器与8-bit的数据进行异或(异或：二进制运算 相同为0，不同为1；0^0=0;0^1=1;1^0=1;1^1=0)， 之后对CRC寄存器从高到低进行移位，在最高位（MSB）的位置补零，而最低位（LSB，移位后已经被移出CRC寄存器）如果为1，则把寄存器与预定义的多项式码进行异或，否则如果LSB为零，则无需进行异或。重复上述的由高至低的移位8次，第一个8-bit数据处理完毕，用此时CRC寄存器的值与下一个8-bit数据异或并进行如前一个数据似的8次移位。所有的字符处理完成后CRC寄存器内的值即为最终的CRC值。

1．设置CRC寄存器，并给其赋值FFFF(hex)。

2．将数据的第一个8-bit字符与16位CRC寄存器的低8位进行异或，并把结果存入CRC寄存器。

3．CRC寄存器向右移一位，MSB补零，移出并检查LSB。
    4．如果LSB为0，重复第三步；若LSB为1，CRC寄存器与多项式码相异或。
    5．重复第3与第4步直到8次移位全部完成。此时一个8-bit数据处理完毕。
    6．重复第2至第5步直到所有数据全部处理完成。
    7．最终CRC寄存器的内容即为CRC值。
    CRC(16位)多项式为 X16+X15+X2+1，其对应校验二进制位列为1 1000 0000 0000 0101。
