Oracle RAC Cache Fusion 系列十一：Oracle RAC Enqueues And Lock Part 2

青旅半醒 2021-11-05 20:24 290阅读 0赞

**案例演示**

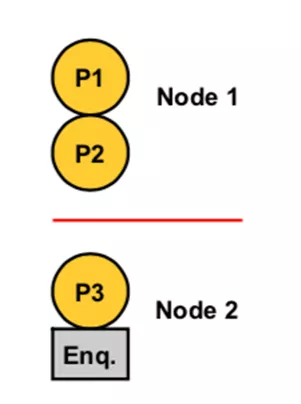

**场景： 双节点RAC环境下，三个不同的会话访问同一张表T：**

1.P1申请表的共享模式锁。

2.P2申请表的共享模式锁。

3.P2执行回滚操作。

4.P1申请表的独占模式锁。

5.P3申请表的共享模式锁。

6.P1执行回滚操作。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X3BuZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERWQTZ5WGdham5JbDZPSGwxaHFJRVhwZUVJYlZiR2dxWmxMUnlPU3l6U0ZLSUU1RVlwcmdrZGcvNjQwP3d4X2ZtdD1wbmcmdHA9d2VicCZ3eGZyb209NSZ3eF9sYXp5PTEmd3hfY289MQ][]

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERhS29nTDZwTXh2NVdHY2VzZ2poUHhKYzFMUURDY04yVG03a0NvbURuMmVzUVk4T2t2YkVIUEEvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

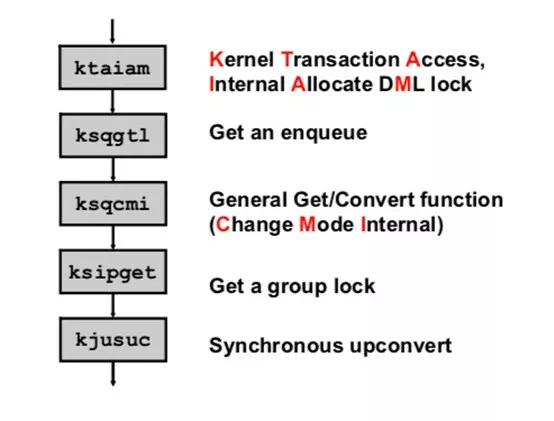

**第1-2步：核心流程 **

在步骤1中，P1将表锁定在共享模式下。在步骤2中，P2在共享模式下锁定同一个表。差异出现在kjusuc层。

ksqgtl层：获取enqueue，type =“TM”，id1= table\_object\_id，id2 = 0，timeout= infinite。在调用ksqcmi之前，在相关联的资源上分配队列锁。

ksqcmi层：使用get-convert函数。注册指定队列相关的队列等待事件，为DLM计算出XID。设置锁获取选项（请求死锁检测）。当kjusuc层等待AST时，使用在kjiwev中注册的等待事件。

ksipget：获取组锁，DLM接口同步，设置DLM资源名称，设置超时时间（unlimit）。 在返回调用kjusuc时，增加“global lock sync gets”和“global lock gettime”计数和时间。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERYZ0dYM0NVeHZkUWZheGliRVREazZJcFFrWWlieVFBWGJ3RXhKZm40ZVhGOUFBQTBOQTg5N3kydy82NDA_d3hfZm10PWpwZWcmdHA9d2VicCZ3eGZyb209NSZ3eF9sYXp5PTEmd3hfY289MQ][]

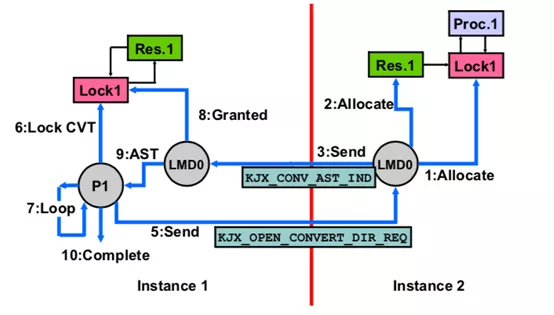

**第1步：详细流程 **

1：分配lock1并更新V$RESOURCE\_LIMIT。

2：将锁定状态设置为KJL\_OPENING。

3：分配资源1并更新V $RESOURCE\_LIMIT。

4：通过前面介绍的算法（后续系列会详细介绍）计算出主节点。

5：向主节点发送消息。（因为这是实例第一次申请该资源，所以它必须向主节点发送消息）

**现在，两个实例中并行发起两个活动 **

（1）6：将锁放在转换队列，并将其挂在死锁队列中。此类型锁“TM”并且是无超时限制的，因为它可能成为死锁，因此它不会附加到计时器队列，而是放在死锁队列中。

（1） 7：轮询等待AST，用等待事件“enqueue”表示等待状态。

（2）1：分配进程1描述符和lock 1（相同模式）。

（2）2：因为资源从未在实例2中使用过，所以实例2会创建它，然后将其链接到lock 1。因为它是第一次在实例2中使用资源1，所以这个申请操作将会成功。

（2）3：排队并向请求者实例发送消息。

8：将lock挂在授权队列中并将它从死锁队列中剔除。

9：设置标识，发送AST给客户端进程。

10：处理AST;清除KJL\_OPENING并退出。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X3BuZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERJZ25BVkVLaWIyR2t0ZGpzYk8wbDNaTHY1Q2NyWlFKbTg4Rkw5cjhxOE5ieHl1RmNubWljVWFmdy82NDA_d3hfZm10PXBuZyZ0cD13ZWJwJnd4ZnJvbT01Jnd4X2xhenk9MSZ3eF9jbz0x][]

![20190809101503818.gif][]

**第2步：kjusuc流程细节**

资源已经存在，因此流程很简单立即授予锁即可，因为：

• 本地没有不兼容的锁。

• 请求模式为S，与之前持有的模式相同。因为授予另一个共享模式锁不会涉及到锁模式的升级。

无需向主实例发送消息。

1.分配lock1并更新V$RESOURCE\_LIMIT。

2.将锁定状态设置为KJL\_OPENING，KJL\_CONVERTING。

3.挂起现有资源1上的锁。

4.处理AST; 清除KJL\_OPENING，KJL\_CONVERTING然后退出。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERMZ2t3U08xU3ZLZUk1NWQwZmFjQUR6VnNxWmdwNHVKMm5teERFY0dFckh2S2NSclJCRnBlb3cvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

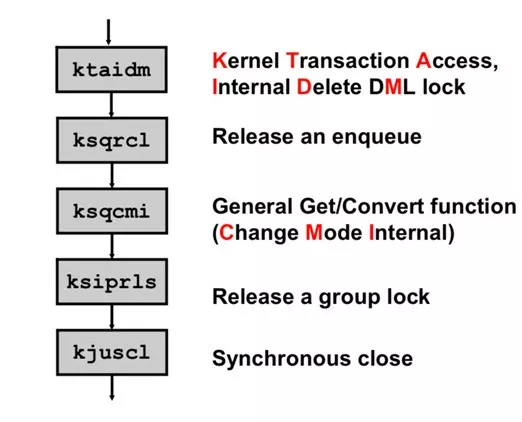

**第3步：核心流程 **

在步骤3中，P2通过执行回滚来释放表共享模式锁。

Ksiprls是分布式锁管理针对CLOSE lock操作的同步接口。在返回调用kjuscl时，增加“global lock releases”统计信息。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERWVFhOdWtmSnp1VXRnVGQ2aWFicUJGNHQ2ZG9wN0NZWXJVb2xXaWNDdmliZTc1NlR2RnNoRFNsV3cvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

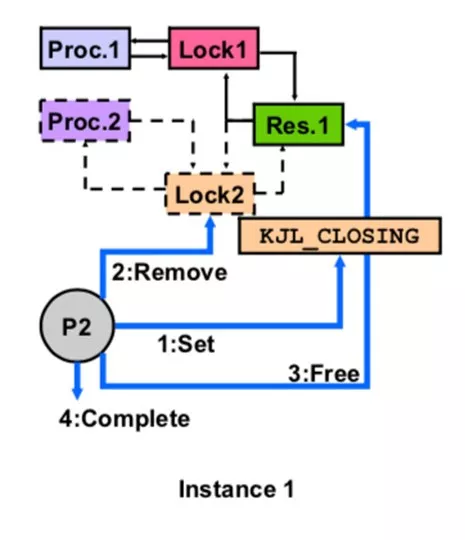

**第3步： kjuscl详细流程 **

因为资源1上一直挂着lock1，因此释放p2申请的资源后资源1依然无法释放。

1.将锁定状态设置为KJL\_CLOSING。

2.从资源1中删除lock2和进程2。

3.释放lock2，更新V$RESOURCE\_LIMIT。

4.退出。因为删除锁2不会更改资源1的保持模式或其请求模式，所以不会向主节点发送消息。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERQQkUxSW81YnlpYlJhVW5veFFkejJRMGFOaWFCcXhzMWxkNzdDR01YY2lhVFBvYkhZTGNHdlVJQ3cvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

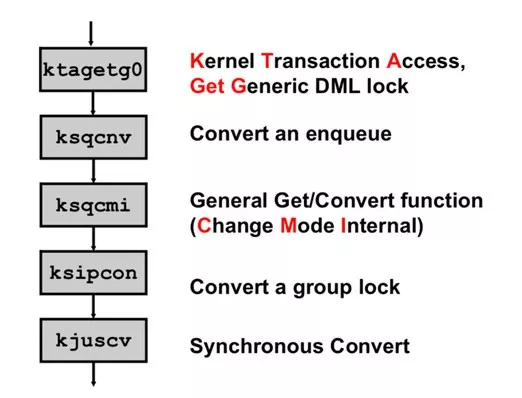

**第4步：核心流程 **

在步骤4中，P1将表共享模式锁升级为独占锁。ksqcnv提供一个锁定描述，如之前使用kjusuc获得的。

ksipcon是用于锁定转换的DLM的同步接口。调用kjuscv（timeout无限制），然后增加“global lock sync converts”并更新“global lock convert time”。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERCRXNhNzVMYW5MSHU0MHp5aEV4Y3NrcFQ2Q283MW51emRUYmtxZkhKaWJpY0JpYURNU2FuakExc1EvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

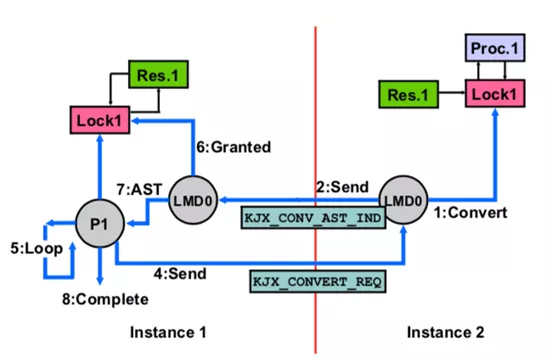

因为此转换会使资源的保持模式从S变为X并且实例1不是主实例，所以必须将消息发送到主实例以确定转换申请是否可以执行。

1.将锁定状态设置为KJL\_CONVERTING。

2.将资源1上的锁从grant队列移动到转换队列。lock1不会未挂起，因为在计时器队列上它是无超时限制的。

3.将lock1挂在死锁队列上，因为lock1可能会成为死锁。

注意，仅当锁是本地锁时，锁才挂在计时器队列和死锁队列上。换句话说，锁的拥有实例与本地实例相同。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaER4bW9mam1jeTNkbTZXYmlhV2FUNTQ3aWFpYUxpY09ScXBpY1dyT3NPUEpHNTZMaWFWR1Z1Zllqb3pjZVEvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

4.将消息发送到主实例。

5.轮询等待AST，用等待事件“enqueue”表示等待状态。

**实例2**

1.因为在主实例中并且没有锁模式的冲突，所以lock1的模式从S转换为X，。

2.排队并向请求者实例发送消息。

实例1等待继续。

6.将lock1置于授权队列中，并将其从死锁队列中删除。

7.通过设置其标志将AST发送到客户端进程。

8.响应处理AST; 清除KJL\_CONVERTING并退出。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X3BuZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaER0N0dlMG9GejlmRktrdzZzNm80WEluTktsWXh2Wk5WanJqbEZqRndoZVlIb1VUcUM3R0ZyVWcvNjQwP3d4X2ZtdD1wbmcmdHA9d2VicCZ3eGZyb209NSZ3eF9sYXp5PTEmd3hfY289MQ][]

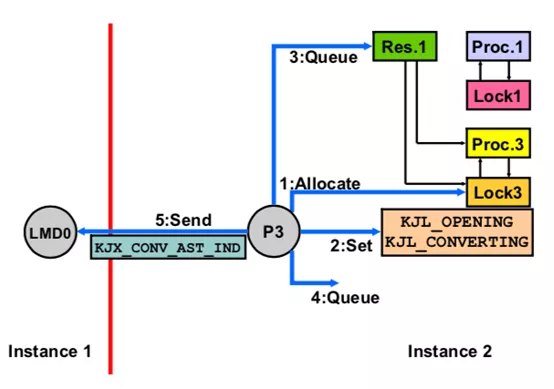

**第5步：详细流程 **

在步骤1中，P3请求以共享模式锁定表。代码路径与步骤1和2相同，在kjusuc中进行处理。

1.分配lock 3和进程3，更新V$DLM\_RESOURCE\_LIMIT。

2.将lock3的状态设置为KJL\_OPENING，KJL\_CONVERTING。

3.将lock3放入资源1的转换队列中。因为lock3与lock1冲突，所以不能立即转换。

4.将lock3放置在死锁队列中。

5.发送消息以探测阻塞实例中是否有新变化。这个消息分为两条，一条是针对资源1的授权队列上所有与lock 3有冲突的锁的探测消息。另外一条是转换队列中的与锁3冲突的锁的探测消息。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X3BuZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaER6aGljUGRrWklKUXJGRUNsQjhLbVJuTHJpY2Zyb2x0ZnlvU2xTSXlQaWJYV09jVjdMY3RZNFU5MEEvNjQwP3d4X2ZtdD1wbmcmdHA9d2VicCZ3eGZyb209NSZ3eF9sYXp5PTEmd3hfY289MQ][]

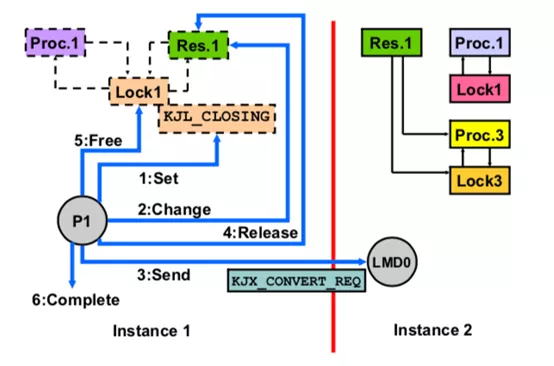

**第6步：详细流程 **

P1通过在实例1中执行回滚来释放其独占表锁。

1.将锁定状态设置为KJL\_CLOSING。

2.将锁从S模式转换成N模式。

3.锁模式从X转换为NULL后，因为lock1对resource1的持有模式也发生了变化，所以需要将消息KJX\_CONVERT\_REQ发送到主实例。

4.释放资源1，并进行更新V$RESOURCE\_LIMIT。

5.释放锁1并更新V$RESOURCE\_LIMIT。

6.结束退出。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X3BuZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERYTTZuWEFDUEcza25RU2dseTZiQ2dpYm5hckNkS2RHZnJ1RFRHVFl6Mm5yUFdGdExqRjF5Nlp3LzY0MD93eF9mbXQ9cG5nJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]

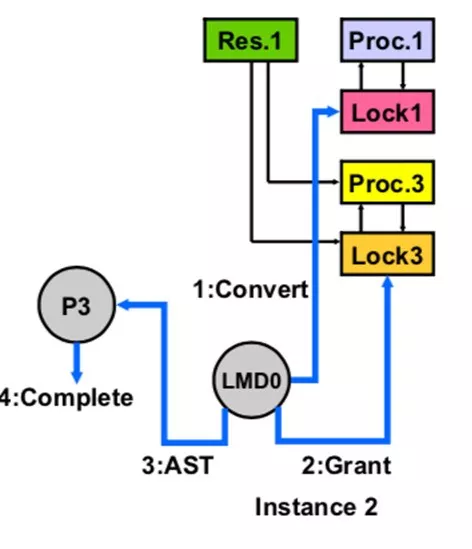

实例2从实例1收到KJX\_CONVERT\_REQ消息后:

1.锁1从X转换为NULL。

2.尝试为资源1授予转换队列上的所有锁。因为lock1已经被降级为NULL，所以可以授予lock3。

3. AST被发送到P3，P3仍在等待第5步。

4. P3处理AST，完成锁定获取，退出DLM。

![aHR0cHM6Ly9tbWJpei5xcGljLmNuL21tYml6X2pwZy85UmpScnZPNjN6ZmJwZkZpYWhsdU5iR1A0YlpQb0JhaERGSnZqeXFmR2hwRzA0MW1RNkdIeDJmVGpGQnZ3R2ljUUJDU2lic1NvUTM0bnpSSU5SSndlM2liV3cvNjQwP3d4X2ZtdD1qcGVnJnRwPXdlYnAmd3hmcm9tPTUmd3hfbGF6eT0xJnd4X2NvPTE][]
