设计模式之建造者模式

痛定思痛。 2021-11-11 15:54 521阅读 0赞

建造者模式

  • 模式引入
  • 介绍
    • 定义
    • 建造者模式的好处
    • 哪些情况下不要用建造者模式(缺点)
    • 抽象工厂模式对比建造者模式
    • 模式结构
      • 建造者模式的UML图
      • 建造者模式包含的角色
  • 建造者模式分析
    • 定义一个复杂产品类
    • 定义一个抽象建造者类
    • 定义具体建造者，实现接口
    • 指挥者类
    • 定义客户端
  • 建造者模式实例
    • Product(产品角色)
    • Builder(抽象建造者)
    • ConcreteBuilder(具体建造者)
    • Director（指挥者）
    • 测试类(客户端类)

模式引入

无论是在现实世界中还是在软件系统中，都存在一些复杂的对象，它们拥有多个组成部分，如汽车，它包括车轮、方向盘、发动机等各种部件。而对于大多数用户而言，无须知道这些部件的装配细节，也几乎不会使用单独某个部件，而是使用一辆完整的汽车，可以通过建造者模式对其进行设计与描述。

介绍

定义

建造者模式(Builder Pattern) 又名生成器模式，是一种对象构建模式。它可以将复杂对象的建造过程抽象出来(抽象类别)，使这个抽象过程的不同实现方法可以构造出不同表现(属性)的对象。
建造者模式是一步一步创建一个复杂的对象，它允许用户只通过指定复杂对象的类型和内容就可以构建它们，用户不需要知道内部的具体构建细节。

建造者模式的好处

  1. 客户端不必知道产品内部组成细节，将产品本身与产品的创建过程解耦，使得相同的创建过程可以创建不同产品对象。
  2. 每一个具体建造者都相对独立，而与其他的具体建造者无关，因此可以很方便地替换具体建造者或增加新的具体建造者， 用户使用不同的具体建造者即可得到不同的产品对象 。
  3. 可以更加精细地控制产品的创建过程 。将复杂产品的创建步骤分解在不同的方法中，使得创建过程更加清晰，也更方便使用程序来控制创建过程。
  4. 增加新的具体建造者无须修改原有类库的代码，指挥者类针对抽象建造者类编程，系统扩展方便，符合 “开闭原则”。

哪些情况下不要用建造者模式(缺点)

  1. 产品之间差异性很大的情况：建造者模式所创建的产品一般具有较多的共同点，其组成部分相似，如果产品之间的差异性很大，则不适合使用建造者模式，因此其使用范围受到一定的限制。
  2. 产品内部变化很复杂的情况： 如果产品的内部变化复杂，可能会导致需要定义很多具体建造者类来实现这种变化，导致系统变得很庞大。

抽象工厂模式对比建造者模式

抽象工厂模式实现对产品家族的创建，一个产品家族是这样的一系列产品：具有不同分类维度的产品组合，采用抽象工厂模式不需要关心构建过程，只关心什么产品由什么工厂生产即可。而建造者模式则是要求按照指定的蓝图建造产品，它的主要目的是通过组装零配件而产生一个新产品。

模式结构

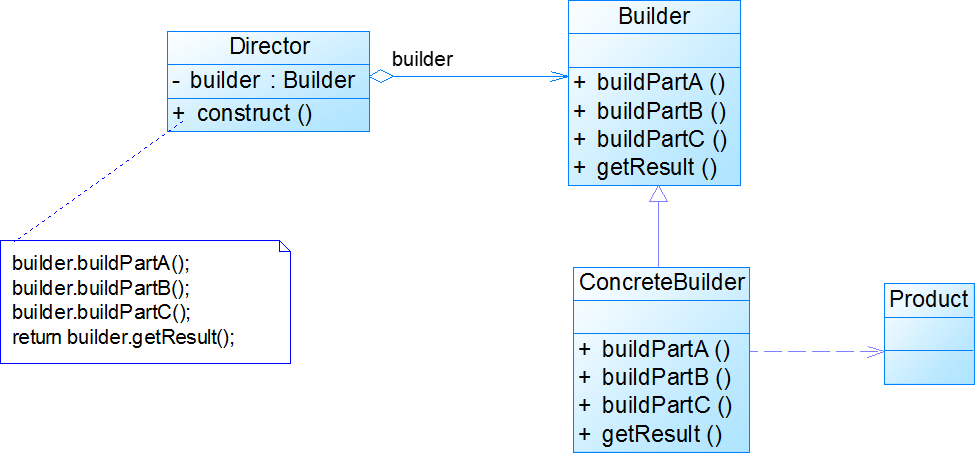

建造者模式的UML图

在这里插入图片描述

建造者模式包含的角色

Product(产品角色)：一个具体的产品对象。
Builder(抽象建造者)：创建一个Product对象的各个部件指定的抽象接口。
ConcreteBuilder(具体建造者)：实现抽象接口，构建和装配各个部件。
Director(指挥者)：构建一个使用Builder接口的对象。它主要是用于创建一个复杂的对象。它主要有两个作用，一是：隔离了客户与对象的生产过程，二是：负责控制产品对象的生产过程。

建造者模式分析

定义一个复杂产品类

  1. public class Product
  2. {
  3.     private String partA; //可以是任意类型
  4.     private String partB;
  5.     private String partC;
  6.     //partA的Getter方法和Setter方法省略
  7.     //partB的Getter方法和Setter方法省略
  8.     //partC的Getter方法和Setter方法省略
  9. }

定义一个抽象建造者类

  1. public abstract class Builder{
  3.     protected Product product = new Product();
  5.     public abstract void buildPartA();
  6.     public abstract void buildPartB();
  7.     public abstract void buildPartC();
  9.     public Product getResult(){
  10.         return product;
  11.     }
  12. }

定义具体建造者，实现接口

  1. public class ConcreteBuilder extends Builder{
  2.     public void buildPartA(){
  3.     ...
  4.     }
  5.     public void buildPartB(){
  6.     ...
  7.     }
  8.     public void buildPartC(){
  9.     ...
  10.     }
  11. }

指挥者类

建造者模式的结构中还引入了一个指挥者类Director，该类的作用主要有两个：一方面它隔离了客户与生产过程；另一方面它负责控制产品的生成过程。指挥者针对抽象建造者编程，客户端只需要知道具体建造者的类型，即可通过指挥者类调用建造者的相关方法，返回一个完整的产品对象。

  1. public class Director
  2. {
  3.     private Builder builder;
  4.     //1 构造方法的方式注入builder对象
  5.     public Director(Builder builder)
  6.     {
  7.         this.builder=builder;
  8.     }
  9.     //2 set方法注入builder对象
  10.     public void setBuilder(Builder builder)
  11.     {
  12.         this.builder=builer;
  13.     }
  15.     public Product construct()
  16.     {
  17.         builder.buildPartA();
  18.         builder.buildPartB();
  19.         builder.buildPartC();
  20.         return builder.getResult();
  21.     }
  22. }

定义客户端

在客户端代码中，无须关心产品对象的具体组装过程，只需确定具体建造者的类型即可，建造者模式将复杂对象的构建与对象的表现分离开来，这样使得同样的构建过程可以创建出不同的表现。

  1. ……
  2. Builder builder = new ConcreteBuilder();
  3. Director director = new Director(builder);
  4. Product product = director.construct();
  5. ……

建造者模式实例

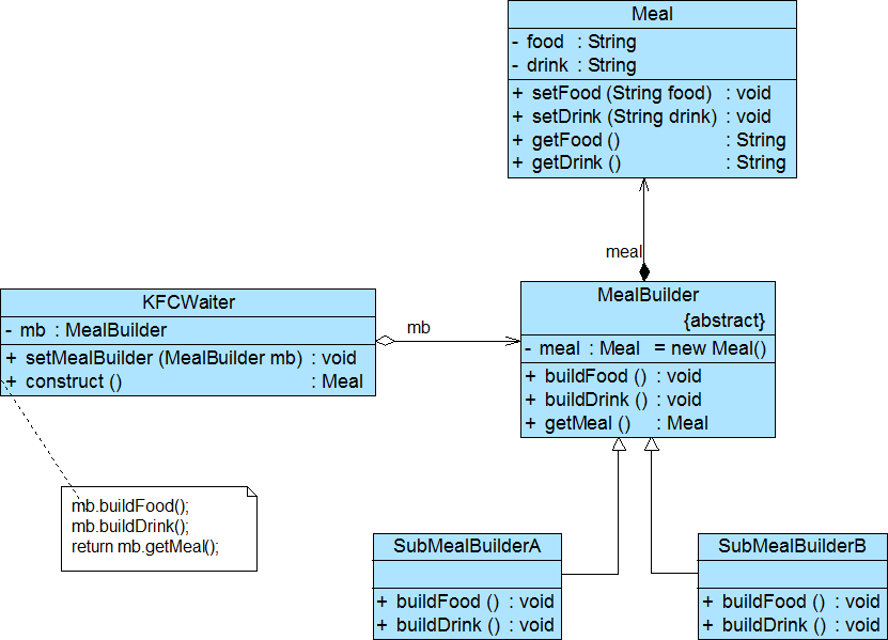

建造者模式可以用于描述KFC如何创建套餐：套餐是一个复杂对象，它一般包含主食（如汉堡、鸡肉卷等）和饮料（如果汁、可乐等）等组成部分，不同的套餐有不同的组成部分，而KFC的服务员可以根据顾客的要求，一步一步装配这些组成部分，构造一份完整的套餐，然后返回给顾客。
在这里插入图片描述

Product(产品角色)

  1. public class Meal {
  2.     private String food;
  3.     private String drink;
  5.     public String getFood() {
  6.         return food;
  7.     }
  9.     public void setFood(String food) {
  10.         this.food = food;
  11.     }
  13.     public String getDrink() {
  14.         return drink;
  15.     }
  17.     public void setDrink(String drink) {
  18.         this.drink = drink;
  19.     }
  20. }

Builder(抽象建造者)

  1. public abstract class MealBuilder {
  2.     Meal meal = new Meal();
  4.     public abstract void buildFood();
  6.     public abstract void buildDrink();
  8.     public Meal getMeal(){
  9.         return meal;
  10.     }
  11. }

ConcreteBuilder(具体建造者)

实现抽象接口，构建和装配各个部件。
A套餐：

  1. public class MealA extends MealBuilder{
  3.     public void buildDrink() {
  4.         meal.setDrink("可乐");
  5.     }
  7.     public void buildFood() {
  8.         meal.setFood("薯条");
  9.     }
  11. }

B套餐：

  1. public class MealB extends MealBuilder{
  3.     public void buildDrink() {
  4.         meal.setDrink("芬达");
  5.     }
  7.     public void buildFood() {
  8.         meal.setFood("鸡翅");
  9.     }
  10. }

Director（指挥者）

构建一个使用Builder接口的对象。它主要是用于创建一个复杂的对象，它主要有两个作用，一是：隔离了客户与对象的生产过程，二是：负责控制产品对象的生产过程。

  1. public class KFCWaiter {
  2.     private MealBuilder mealBuilder;
  4.     public KFCWaiter(MealBuilder mealBuilder) {
  5.         this.mealBuilder = mealBuilder;
  6.     }
  9.     public Meal construct(){
  10.         //准备食物
  11.         mealBuilder.buildFood();
  12.         //准备饮料
  13.         mealBuilder.buildDrink();
  15.         //准备完毕，返回一个完整的套餐给客户
  16.         return mealBuilder.getMeal();
  17.     }
  18. }

测试类(客户端类)

  1. public class Test {
  2.     public static void main(String[] args) {
  4.         //套餐A
  5.         MealA a = new MealA();
  6.         //准备套餐A的服务员
  7.         KFCWaiter waiter = new KFCWaiter(a);
  8.         //获得套餐
  9.         Meal mealA = waiter.construct();
  10.         System.out.print("套餐A的组成部分:");
  11.         System.out.println("食物："+mealA.getFood()+"； "+"饮品："+mealA.getDrink());
  12.     }
  13. }

输出结果：

  1. 套餐A的组成部分:食物：薯条；   饮品：可乐
