## 1.CDN与vanish的介绍 ##

CDN：

> CDN content delivery network 内容分发（推送）网络，是在现有的Internet中增加一层新的网络架构，将网络内容发布到最接近用户的网络边缘（边缘服务器），使用户最近取得所需内容，解决网络拥挤状态，提高用户访问网站的速度。
> CDN网络架构主要有两部分组成，中心和边缘两部分，中心指CDN网管中心和DNS重定向解析中心，负责全局负载均衡。边缘主要指异地节点，CDN分发的载体，主要有cache和负载均衡器组成。
> CDN网络是经策略性部署的整体系统，包括分布式存储，负载均衡网络请求的重定向和内容管理四个要件。

vanish：

> varnish是一款高性能且开源的方向代理服务器和HTTP加速器，它的开发者poul-Henning kamp FreeBSD 核心的开发人员之一。varnish采用全新的软件体系机构，和现在的硬件体系配合紧密，
> varnish是一个轻量级的cache和反向代理软件。先进的设计理念和成熟的设计框架式varnish的主要特点。现在的varnish总共代码量不大，虽然功能在不断改进，但是还需要继续丰富加强。相比squid，varnish更加稳定，且效率更高，资源占用更少。

Varnish和Squid：Varnish是高性能开源的反向代理服务器和HTTP缓存服务器，Varnish的功能与Squid服务器相似，都可以用来做HTTP缓存。Squid是从硬盘读取缓存的数据，而Varnish把数据存放在内存中，直接从读取内存，避免了频繁在内存、磁盘中交换文件，所以Varnish要相对更高效，但也有缺点，内存中的缓存在服务器重启后会丢失。

## 2.实验准备（虚拟机的封装） ##

**1.创建共享型yum源**

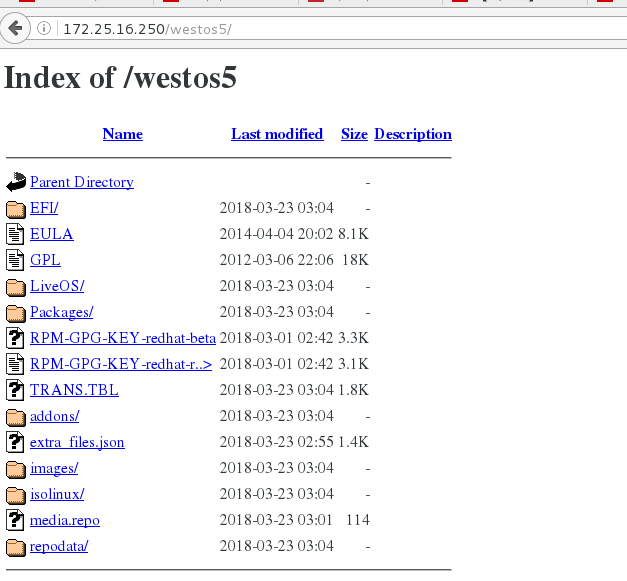

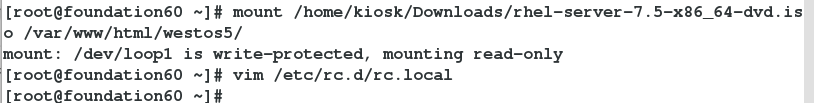

将rhel7.5版本的镜像挂载到共享目录下，并修改为永久挂载
![在这里插入图片描述][20190719104412565.png]

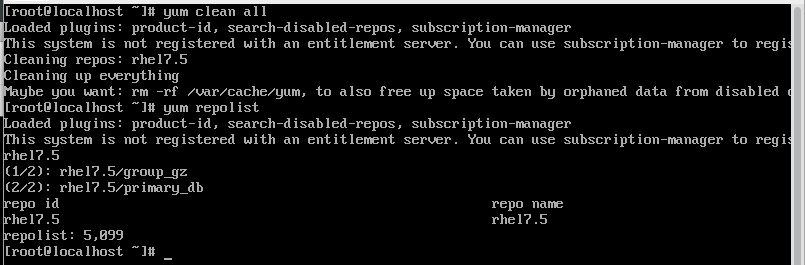

![在这里插入图片描述][20190719104424745.png]测试：
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70]

**2.创建虚拟机母盘并修改配置**

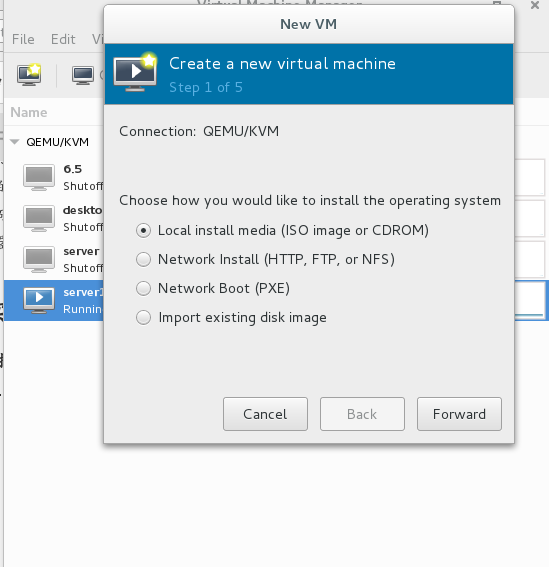

安装rhel7.5的镜像
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 1]

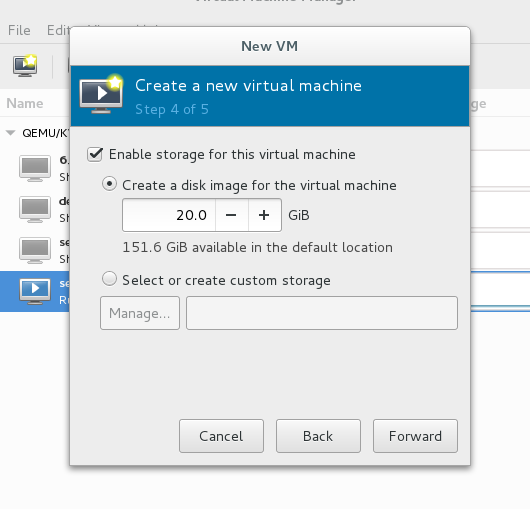

给定空间20G
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 2]

之后按安装虚拟机步骤安装：[详情][Link 1]

需要注意的是为了减少空间占用选择最小化安装

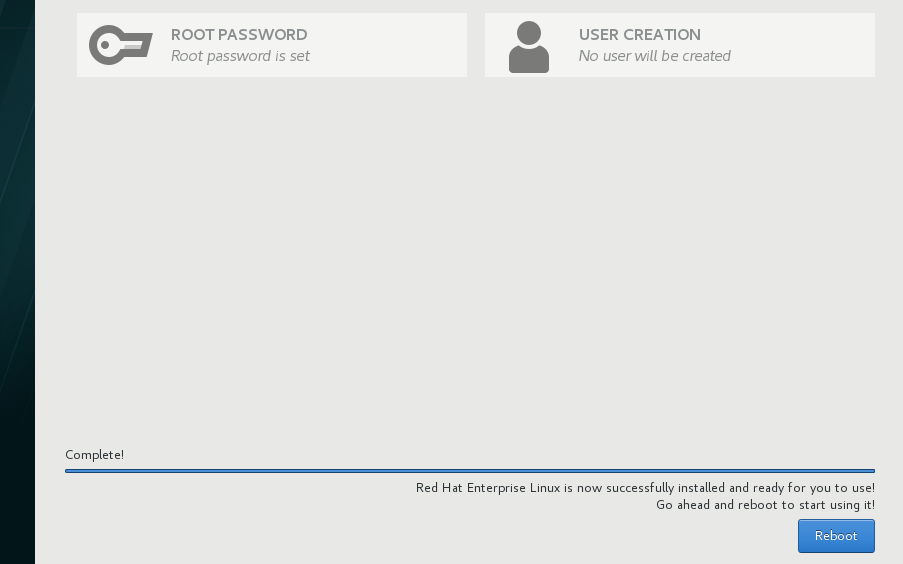

安装完成
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 3]

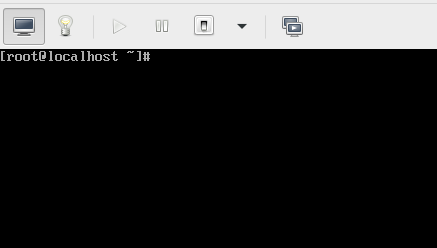

进入虚拟机
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 4]

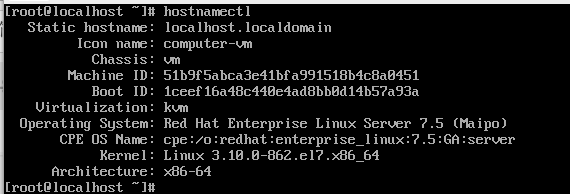

此时可以用hostnamectl查看虚拟机配置
![在这里插入图片描述][20190719104730451.png]
删除自动生成的启动文件anaconda

ls
    rm -fr anaconda-ks.cfg

![在这里插入图片描述][20190719105045859.png]

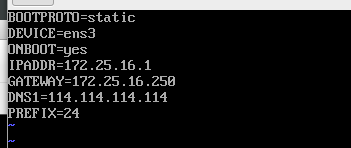

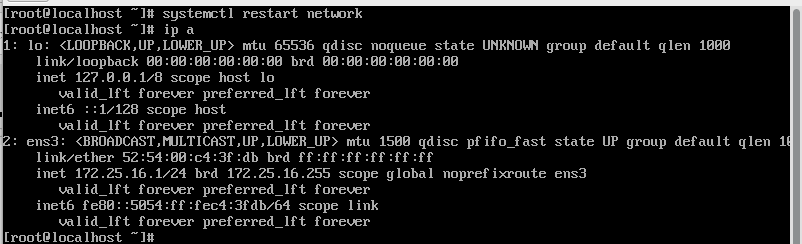

修改网络配置文件

vi /etc/sysconfig/network-script/ifcfg-ens3

    systemctl restart network
    ip a

![在这里插入图片描述][20190719105700828.png]

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 5]

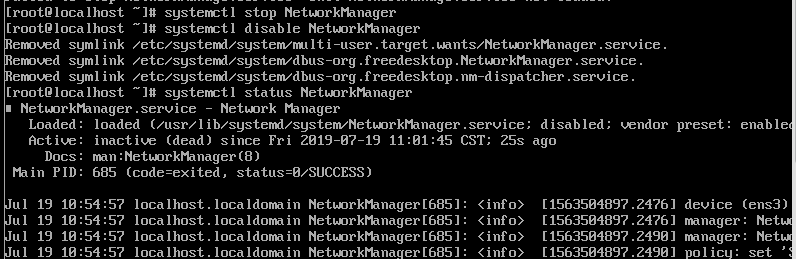

关闭NetworkManager

systemctl stop NetworkManager
    systemctl disable NetworkManger

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 6]

添加yum源

vi /etc/yum.repos.d/westos.repo

![在这里插入图片描述][20190719110042113.png]![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 7]

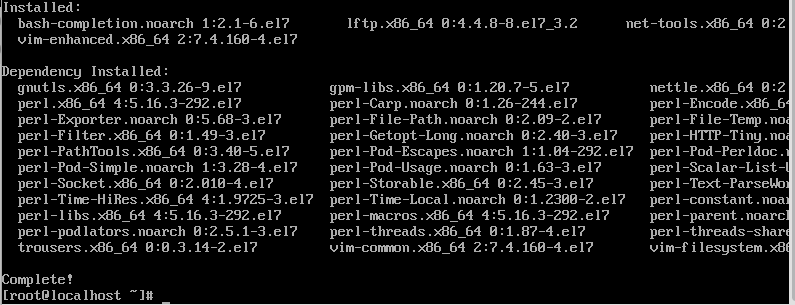

安装vim bash-\*、net-tools、lftp
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 8]

vim /boot/grub2/grub.cfg
    在100行最后写入net.ifnames=0

![在这里插入图片描述][20190719111116762.png]

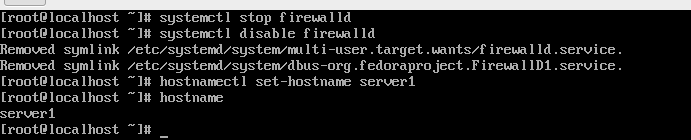

关闭防火墙,设置禁止开机启动
    systemctl stop firewalld
    systemctl disable firewalld

    修改主机名
    hostnamectl set-hostname server1
    或者直接更改/etc/hostname

![在这里插入图片描述][20190719111502521.png]

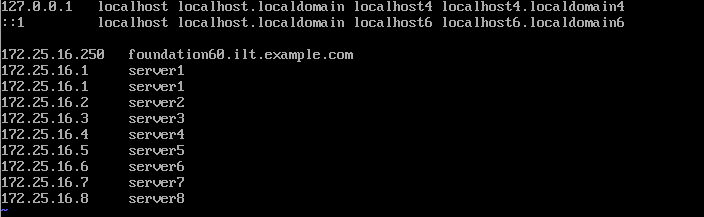

添加本地解析

vim /etc/hosts

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 9]

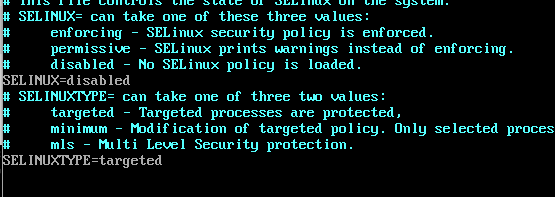

设置selinux为disabled

vim /etc/selinux/config

![在这里插入图片描述][20190719112349811.png]

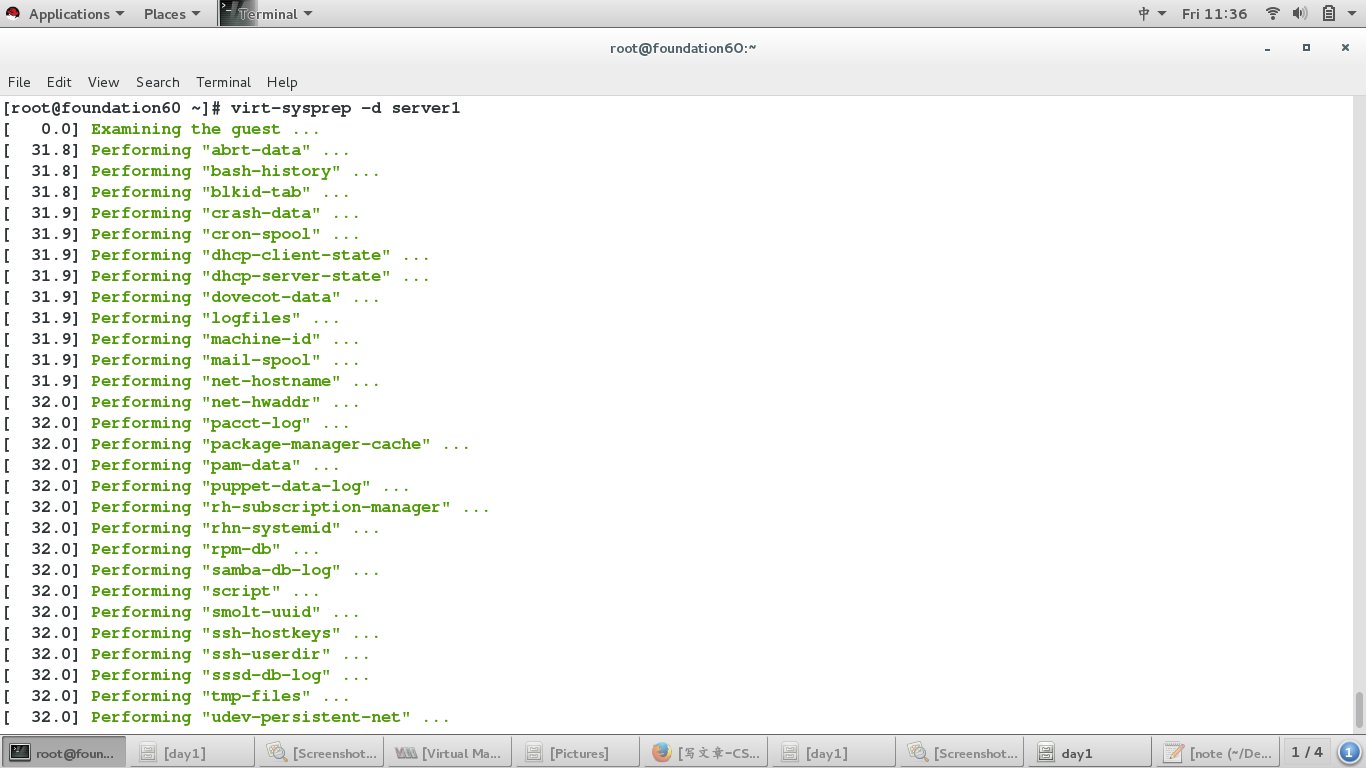

清除母盘缓存，减少占用空间

yum install libguestfs-tools -y

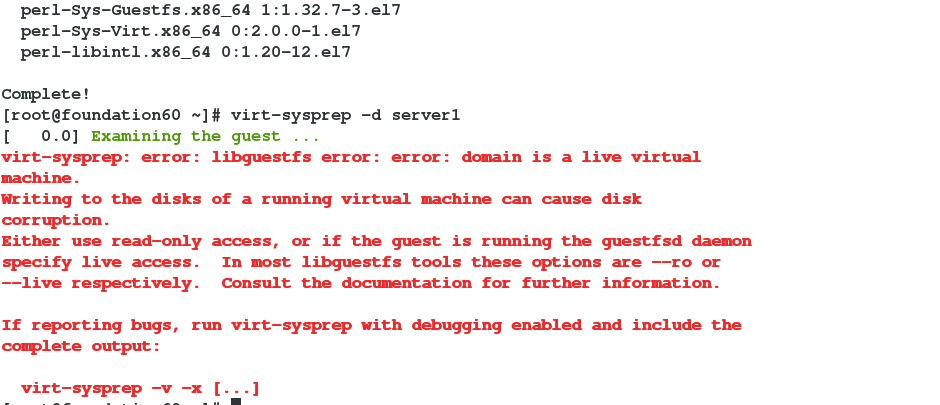

    virt-sysprep -d server1 (清除缓存)

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 10]
出现这种情况是因为母盘没有关闭

关闭母盘，重新执行命令

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 11]

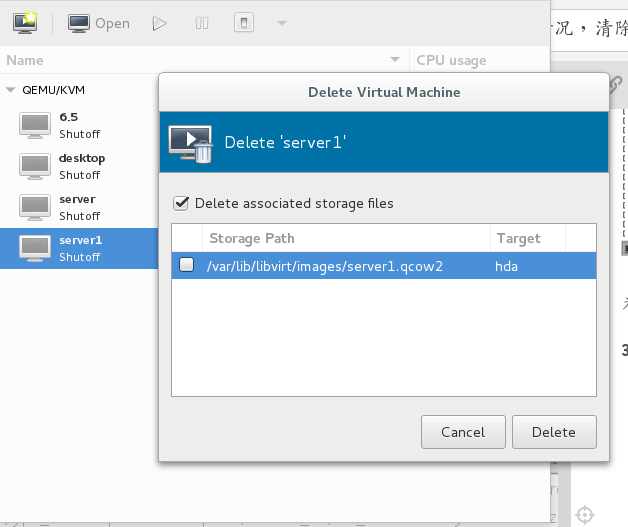

为防止以后误打开母盘，可以删除名称（打开后会造成母盘变大）
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 12]

**3.创建快照**

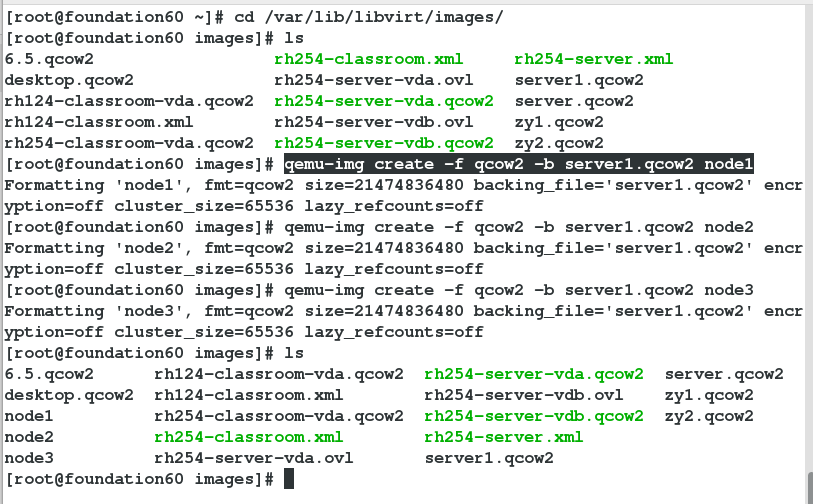

创建快照node1、node2、node3

qemu-img create -f qcow2 -b server1.qcow2 node1
    qemu-img create -f qcow2 -b server1.qcow2 node2
    qemu-img create -f qcow2 -b server1.qcow2 node3

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 13]

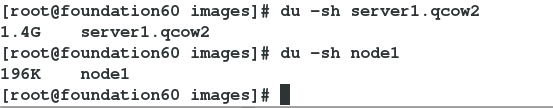

![在这里插入图片描述][20190719114301806.png]

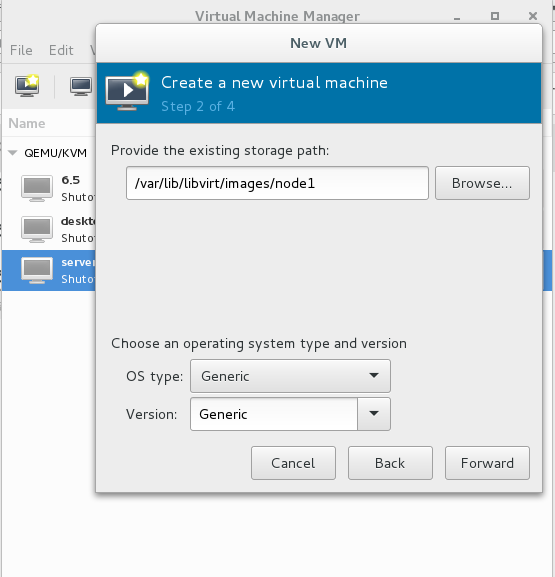

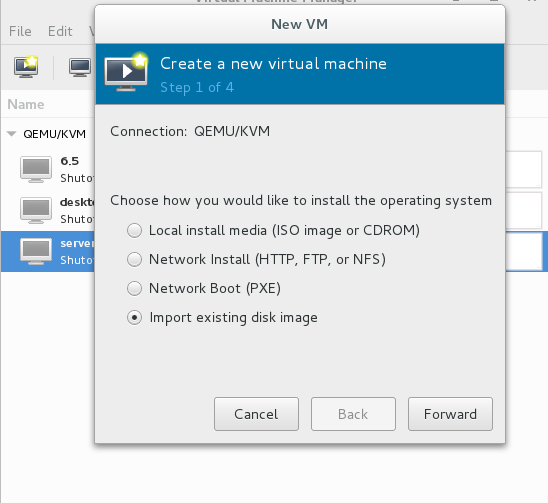

导入快照
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 14]![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 15]

![在这里插入图片描述][2019071911500616.png]

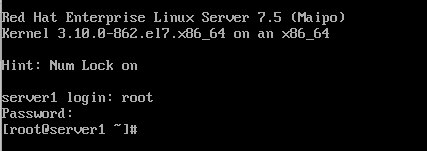

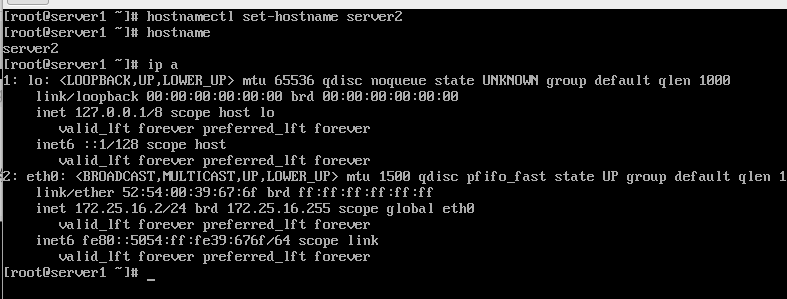

依次修改node1、node2、node3的名称ip
![在这里插入图片描述][20190719115111787.png]
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 16]

## 3.部署单个后端服务器的varnish过程 ##

<table>
 <thead>
  <tr>
   <th>主机</th>
   <th>用途</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>物理机：172.25.16.250</td>
   <td>客户端、测试端</td>
  </tr>
  <tr>
   <td>server1：172.25.16.1</td>
   <td>vanish服务器</td>
  </tr>
  <tr>
   <td>server2：172.25.16.2</td>
   <td>后端服务器</td>
  </tr>
 </tbody>
</table>

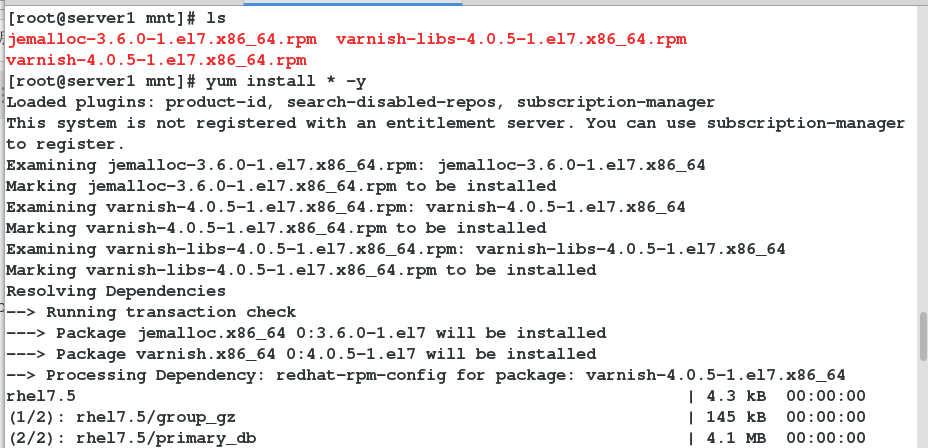

1.从物理机cp：jemalloc-3.6.0-1.el7.x86\_64.rpm varnish-libs-4.0.5-1.el7.x86\_64.rpm
varnish-4.0.5-1.el7.x86\_64.rpm三个安装包到server1上。

安装三个安装包
    yum install * -y

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 17]

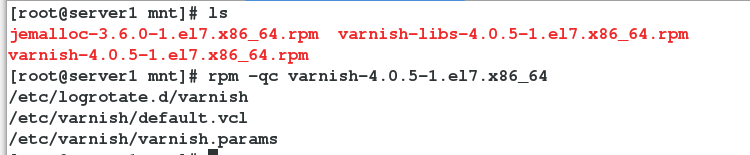

2.查看vanish配置文件

rpm-qc varnish-4.0.5-1.el7.x86_64

![在这里插入图片描述][20190719135422172.png]

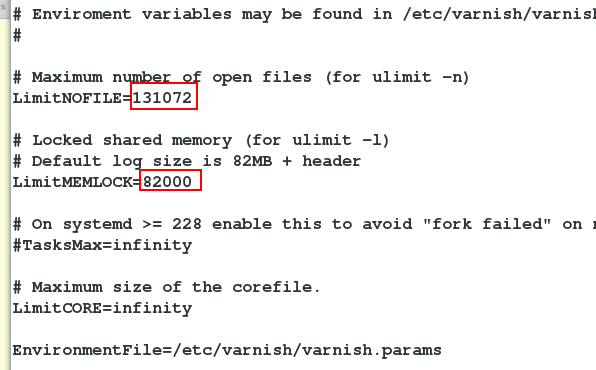

vim /usr/lib/systemd/system/varnish.service

文件中的部分内容下：
其中NOFILES=131072表示最大打开的文件数是131072个
MEMLOCK=82000表示内存锁定是82M，也即最多能使用的内存空间是82M（以kb为单位）

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 18]

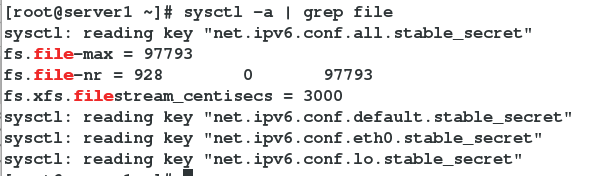

3.查看系统最大文件数发现小与varnish的上限

sysctl -a | grep file

![在这里插入图片描述][20190719140940393.png]
4.为使满足要求有两种方法：其一是把配置文件中的最大打开文件数更改小一点，其二是增加内存，这里我们将增加内存的大小。

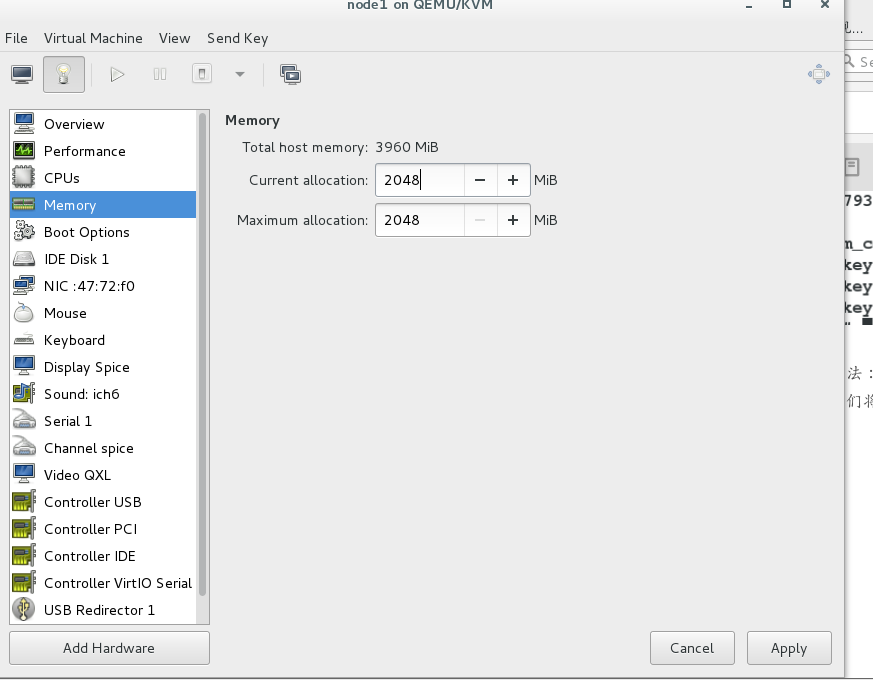

关闭server1添加内存
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 19]

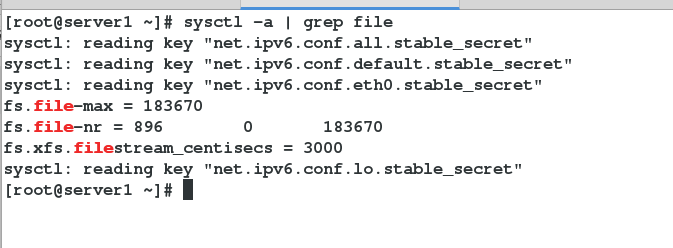

再用sysctl -a | grep file查看
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 20]

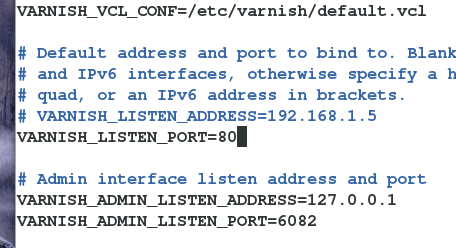

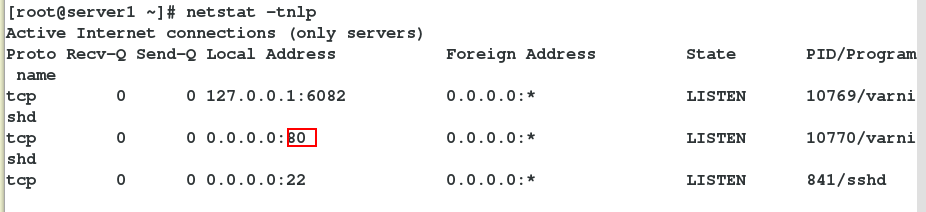

5.进入varnish的配置文件中修改端口为80，即真实接收请求的是反向代理和缓存

vim /etc/varnish/varnish.params

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 21]

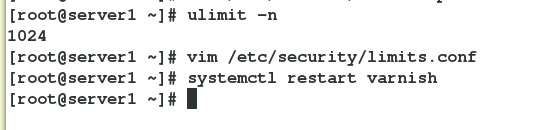

6.查看系统允许的内存锁定，发现系统只允许64M，所以需要修改参数

vim /etc/varnish/varnish.problems

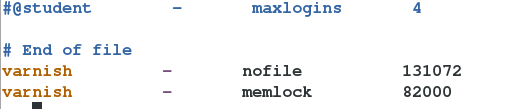

    vim /etc/security/limits.conf
    systemctl restart varnish

![在这里插入图片描述][20190719142356495.png]
![在这里插入图片描述][20190719142330812.png]

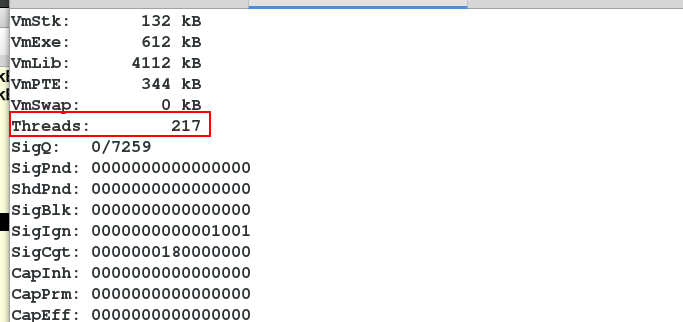

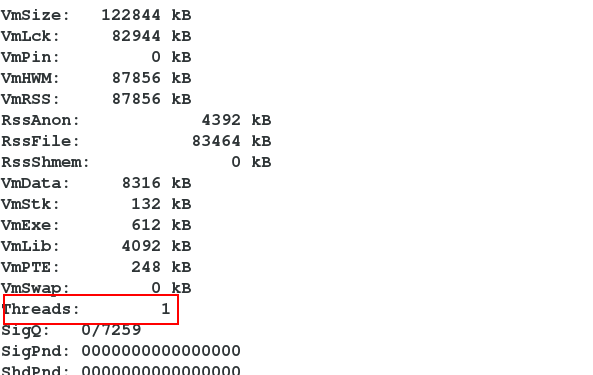

7.查看varnish服务开启后的情况

ps aux
    cat /proc/10769/status
    cat /proc/10770/status

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 22]![在这里插入图片描述][20190719143151453.png]![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 23]![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 24]
从上图可以看出varnish服务的开启系统开启了两个进程root和varnish
root的线程为1，varnish的线为217

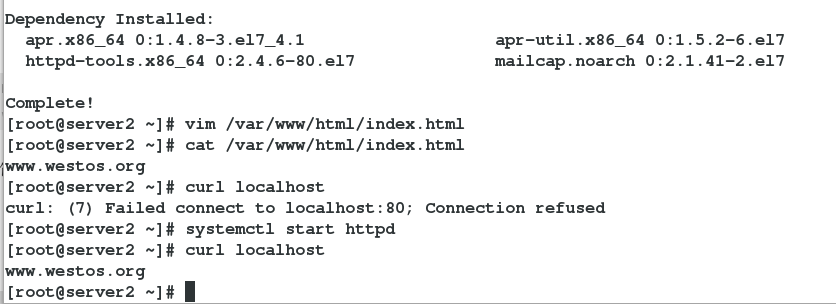

8.来到server2，安装httpd

yum install httpd -y
    systemctl start httpd
    vim /var/www/html/index.html
    curl localhost                                   #测试

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 25]

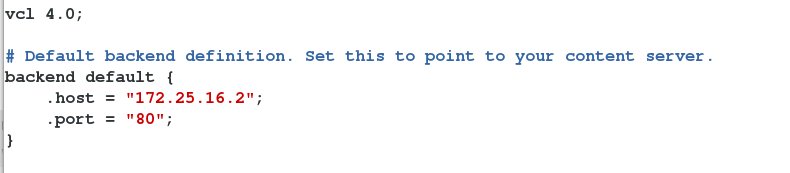

9.进入server1的varnish的配置文件

vim /etc/varnish/default.vcl
    systemctl restart varnish

![在这里插入图片描述][20190719144508738.png]

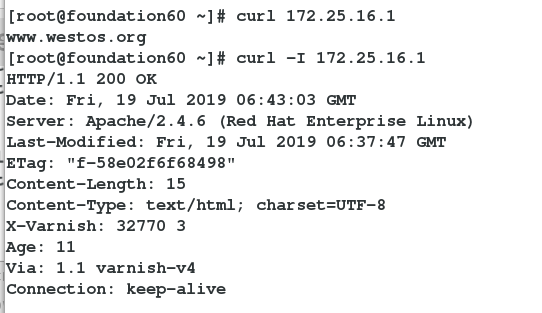

测试：
在物理机上访问172.25.16.1（server1），发现会访问到server2的共享内容说明反向代理成功
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 26]
总结：
1.server1：反向代理+缓存
2.server2的入口只有server1
3.最多能打开的文件数，varnish会自动调整
4.锁定空间也即最多能使用的内存空间，varnish也会自动调整
5.URL：通过URL解析请求，URL->查询缓存->新鲜度检测->发送响应->记录到日志
6.缓存对象：生命周期（120s），自动更新，会定期清理
7.LRU（遵循：最近最少原则）
8.hit命中率，表明读取率很高 hit/(hit+miss)，从内存中读取
9.调度器，相当于一个客户端
10.vanish启动时，会自动建立一个vanish用户（id varnish）

## 4.查看缓存命中情况 ##

vim /etc/varnish/default.vcl

    ##配置单个后端服务器
    backend default {
      .host = "172.25.66.2";
      .port = "80";
    }

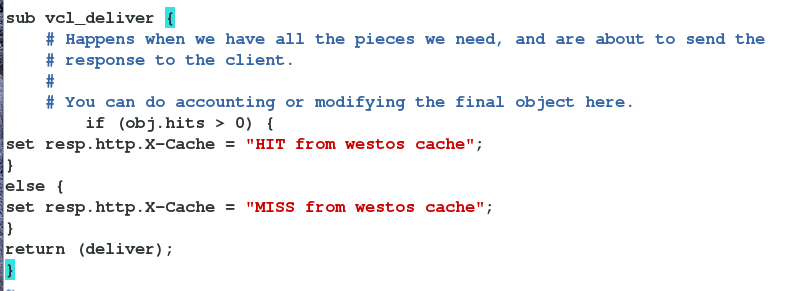

    ##查看缓存命中情况
    sub vcl_deliver {
    if (obj.hits > 0) {
            set resp.http.X-Cache = "HIT from westos cache";
    }
    else {
     set resp.http.X-Cache = "MISS from westos cache";
     }
     return (deliver);
    }

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 27]

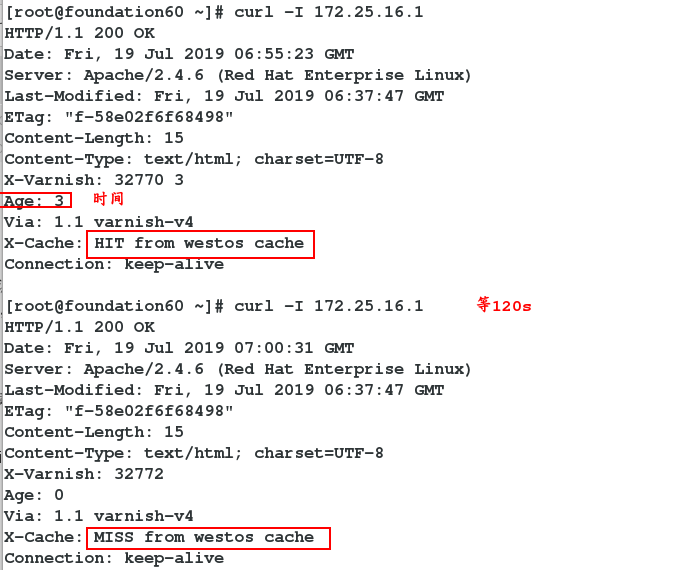

测试：

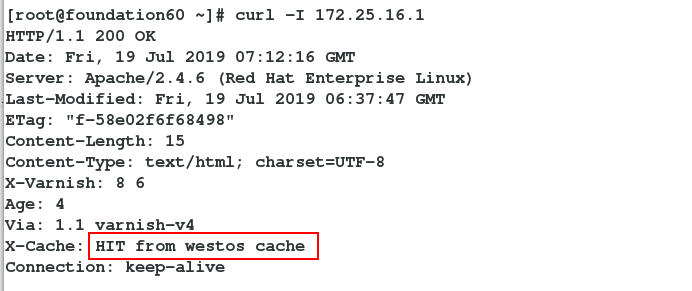

在物理机上访问server1（注意，要开启后端服务器server2的httpd），会发现没有缓存时是X-Cache: MISS from westos cache，访问过一次缓存保存后，再次访问时会显示击中X-Cache: HIT from westos cache，说明缓存命中
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 28]

## 5.清除缓存 ##

1.首先在物理机上访问server1使其缓存数据（）
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 29]
2.清除server1上所有缓存内容（/）1

varnishadm ban req.url "~" /

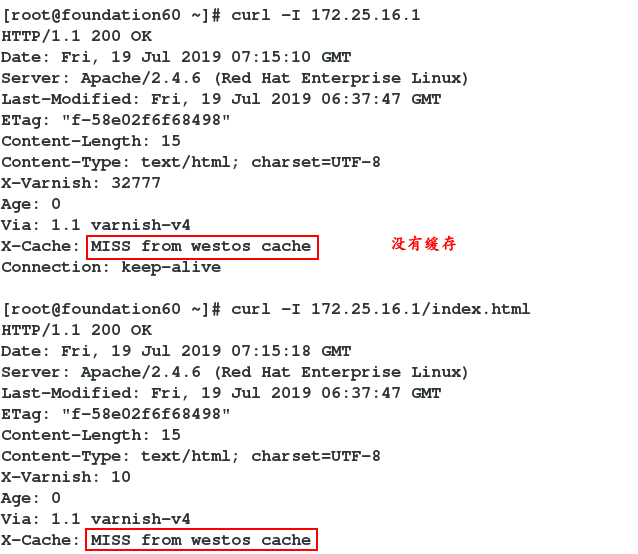

3.在物理机上分别访问server1和其下的index.html,发现都没有缓存

curl 172.25.16.1
    curl 172.25.16.1/index.html

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 30]
4.只清除server1下index.html

varnishadm ban req.url "~" /index.html

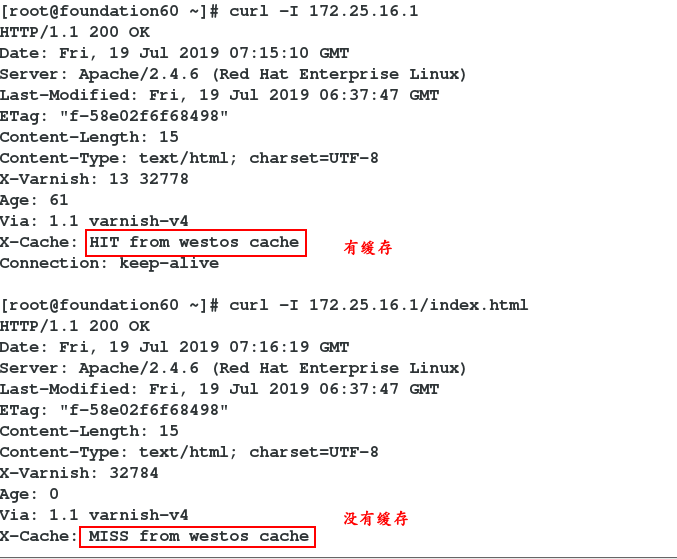

6.在物理机上分别访问server1和其下的index.html，发现/下有缓存index.html
没有缓存

curl 172.25.16.1
    curl 172.25.16.1/index.htm

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDg4OTYxNg_size_16_color_FFFFFF_t_70 31]
