## 前言 ##

目前k8s中比较常用的cni有calico、flannel、kube-router等，个人比较熟悉的是kube-router的bgp纯直通方案，flannel则是另一款使用较多的比较简单易用的方案，这里着重了解一下flannel的vxlan这一常用模式

## VXLAN ##

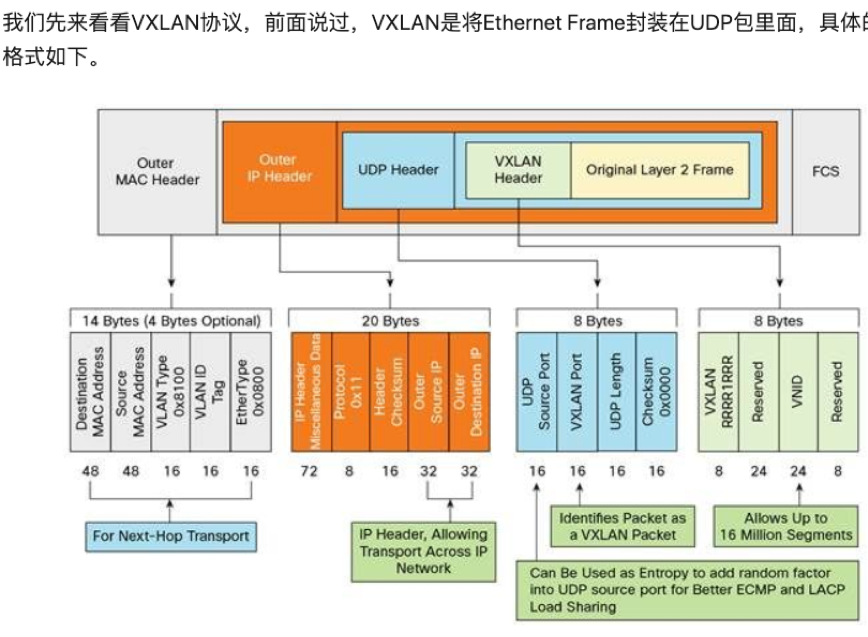

在了解flannel之前，有必要掌握vxlan的基础知识。首先来看看vxlan协议的报文封装格式：
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3l3cTkzNQ_size_16_color_FFFFFF_t_70]

#### 说明： ####

vxlan，给数据中心大二层网络使用，何为大二层，又为何需要vxlan？

##### 1.vlan数量有限 #####

vlan的tag位一个4个字节，其中12bit是给vlan id使用，也即是一共有4096个vlan id支持，在大型数据中心中不够用，但这个问题其实QinQ（IEEE 802.1 ad）标准可以解决，重点原因是因为第二点

##### 2.mac地址表限制 #####

虚拟化/容器化场景下，一台物理机内部有众多虚拟网卡，而外部的二层设备(交换机)是将mac地址都缓存入内存中的，且交换机内存空间一般较小，在虚拟化的数据中心中，如果mac表满了，会出现大量的广播泛洪，造成
极大的网络资源和计算资源的浪费

##### 3.灵活部署限制 #####

如果虚机和物理机之间使用桥接网络，那么虚拟机则同样受物理机网络的限制，只能使用那一个vlan的地址，不同vlan下的虚机受制于vlan无法顺畅的进行互相迁移，容易主机的资源利用率的不均衡。虽然可以通过物理机与交换设备全部通过trunk的方式连接来解决vlan切换这个问题，但是这样无疑会形成一个巨大的传统二层网络空间，相应的BUM（Broadcast，Unknown Unicast，Multicast）风暴和交换机MAC地址表的问题也会随之产生，这是无法接受的。

##### 那么vxlan是怎么解决上面几个问题的呢？ #####

从上面的报文封装图可以看出，vxlan外层(二层头部、三层头部)继续沿用现有标准，只是在传输层，使用了udp封装，udp封装之内，就是vxlan的协议封装。VXLAN Tunnel EndPoint(简称VTE, 是指支持vxlan封装、拆包的交换设备，一般可理解为承载着虚拟机的物理机)，通过vxlan header内部封装的信息，拆包后直接将original layer 2 frame数据，转发给相应的虚拟网卡。

如此，在外部的网络设备层面，vxlan保持着传统的通信方式，即各个VTE之间以UDP的方式互相通信；而在VTE层面，则通过报文封装，实现了内部众多的虚拟网卡mac地址之间的数据交换：
其一，24bit的VNID标识，实现了1600多万个不同二层子网的区分；
其二，通过报文封装的格式，
其三，通过VXLAN的封装，实现了虚拟网卡之间越过传统三层网络，以特殊的二层数据帧交换的方式通信，走的是一套独立于物理网络（underlay network）的overlay network，在物理网络上可以保持不变，但是同时，虚拟机的部署和迁移，又不用受物理网络的限制，有利于物理资源利用率维持均衡

以上也就是为什么vxlan又称为虚拟大二层网络，有了以上基础铺垫，下面来简述一下flannel 的vxlan实现的工作具体流程。

## Flannel ##

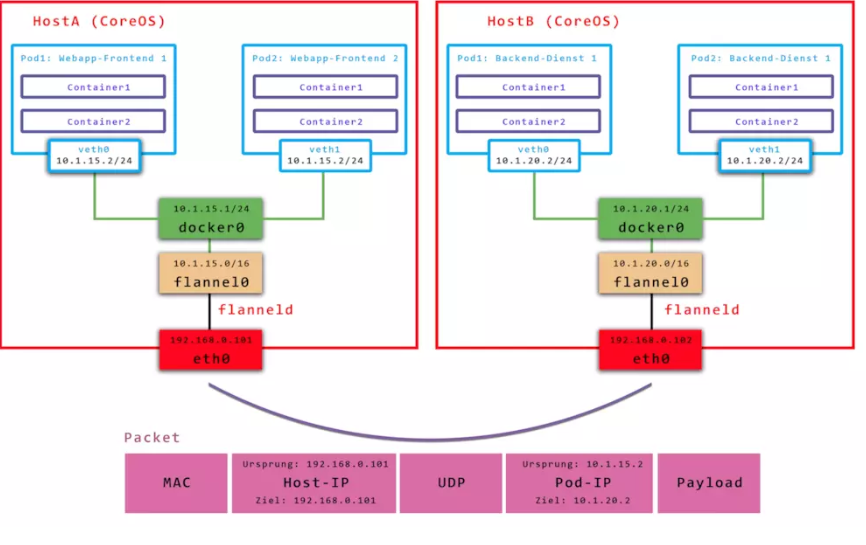

#### 按照惯例，先上流程图： ####

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3l3cTkzNQ_size_16_color_FFFFFF_t_70 1]

#### 步骤详解： ####

##### 源端： #####

1）源容器veth0向目标容器发送数据，根据容器内的默认路由，数据首先发送给宿主机的docker0网桥
2）宿主机docker0网桥接受到数据后，宿主机查询路由表，pod相关的路由都是交由flannel.1网卡，因此，将其转发给flannel.1虚拟网卡处理
3）flannel.1接受到数据后，查询etcd数据库，获取目标pod网段对应的目标宿主机地址、目标宿主机的flannel网卡的mac地址、vxlan vnid等信息。然后对数据进行udp封装如下：
udp头封装：
source port 8285，target port 8285
udp内部封装：
1.vxlan封装：vxlan vnid等信息
2. original layer 2 frame封装：source \{源 flannel.1网卡mac地址\} target\{目标flannel.1网卡的mac地址\}
完成以上udp封装后，将数据转发给物理机的eth0网卡

4）宿主机eth0接收到来自flannel.1的udp包，还需要将其封装成正常的通信用的数据包，为它加上通用的ip头、二层头，这项工作在由linux内核来完成。
Ethernet Header的信息：
source:\{源宿主机机网卡的MAC地址\}
target:\{目标宿主机网卡的MAC地址\}
IP Header的信息：
source:\{源宿主机网卡的IP地址\}
target:\{目标宿主机网卡的IP地址\}
通过此次封装，一个真正可用的数据包就封装完成，可以通过物理网络传输了。

##### 目标端： #####

5）目标宿主机的eth0接收到数据后，对数据包进行拆封，拆到udp层后，将其转发给8285端口的flannel进程
6）目标宿主机端flannel拆除udp头、vxlan头，获取到内部的原始数据帧，在原始数据帧内部，解析出源容器ip、目标容器ip，重新封装成通用的数据包，查询路由表，转发给docker0网桥；
7）最后，docker0网桥将数据送达目标容器内的veth0网卡，完成容器之间的数据通信。

### 总结： ###

通过对vxlan设计思想和flannel的落地方案的互相印证，对这两者会有更为深刻的理解，同时，不难发现，flannel性能表现不佳的原因很可能是因为反复拆封包过程、etcd查询这几个步骤带来的额外开销。

### 参考： ###

https://blog.csdn.net/u010039418/article/details/90451081
https://www.cnblogs.com/cwind/p/10085146.html
https://events.static.linuxfound.org/sites/events/files/slides/2013-linuxcon.pdf
