LVS负载均衡

负载均衡技术（模式）：

1、lvs-DR（direct routing）直接路由模式：客户进来的请求先经过调度器，然后再丢给服务器，最后由服务器直接发送请求给客户端（不需要再次经过调度器，这个可以跟很多服务器，因为它回应请求不需要经过调度器）。一般是在公司，就是同一网络里用。 性能好，安全性差。但这个用的最多。

[![wKioL1glaCWTNnnYAADDaKJ16Wg530.jpg][]][wKioL1glaCWTNnnYAADDaKJ16Wg530.jpg]

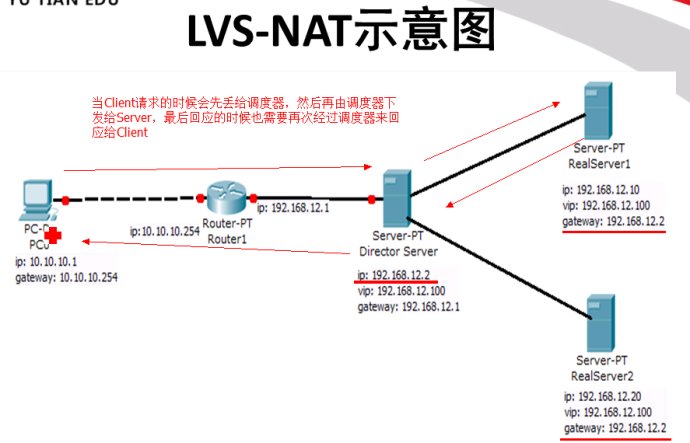

2、LVS-NAT（Network address translation）： 客户进来的请求先经过调度器，然后再丢给服务器，接着服务器再把请求丢给调度器，从而最后是由调度器来回应给客户端。（这样的话，调度器比较忙，所以调度器后面不能跟太多服务器，3-5台即可，这个ddos\*\*\*的时候相对来说更安全一些，因为服务器没有直接暴露在外面，是隐藏在调度器后面，相对性能会差一些）

[![wKiom1glaETiTCGgAACxvuXisJg614.jpg][]][wKiom1glaETiTCGgAACxvuXisJg614.jpg]

3、LVS-TUN（IP tunneling）：隧道模式 ： 起到备份或是cdn加速的功能。备份：例如有3台服务器，其中一台坏掉了，那么请求就会分给其他两台服务器。cdn加速：北京的请求就分给北京的服务器，上海的请求就分给上海的服务器，武汉的就分给武汉的服务器，这样来平均负载。用的最少

# lvs的IP地址类型 #

[![wKiom1glaHOSRoIAAADx6FMM\_9A609.jpg][wKiom1glaHOSRoIAAADx6FMM_9A609.jpg]][wKiom1glaHOSRoIAAADx6FMM_9A609.jpg]

## 调度算法 ##

lvs分为静态（四种）与动态（六种）

[![002Smobsgy6TjWR32xq58][]][002Smobsgy6TjWR32xq58 1]

轮循调度（rr）

：将外部请求按顺序轮流分配到集群中的真实服务器上，它均衡的对待每一台服务器，而不管服务器上实际的连接数和负载数。

优点：速度快，将外部请求按顺序轮流分配到集群中的真实服务器上。

缺点：不管服务器上实际的连接数和负载数。权重无效，因为不管怎么设置，它总是均衡的将外部请求按顺序轮流分配到集群中的真实服务器上。

加权轮循（wrr）：

数字越大，权重越高：调度算法根据真实服务器的不同处理能力来调度访问请求，这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的附载情况，并动态的调整其权重值。

优点：可根据服务器的性能来设置权重，从而达到负载。

缺点：不管服务器忙与不忙，都会按照你之前的权重来进行负载访问。

根据权重来判断。

[![002Smobsgy6TjWTi7ZIee][]][002Smobsgy6TjWTi7ZIee 1]

目标地址散列（DH）

:根据请表求的目标ip地址，作为散列键（hash key） 从静态分配的散列表找出对应的服务器，若服务器是可用的且未超载，将请求发送到服务器，否则返回空。（相当于给wrr策略做了一次扩展）

优点：1、首先根据权重来访问哪一个服务器，然后第一个请求访问服务器后，接着只要是这个ip进行的访问，都会在这个服务器上，有缓存来进行加速访问。2、原客户端ip进行访问的同时，不会去跑到第二个服务器上。

缺点：不管你忙与不忙，都会按照你之前的权重来进行访问。后端所跟的服务器不会太多，否则director server的压力就会变得过大。

源地址散列（SH）

:根据请表求的源ip地址，作为散列键（hash key） 从静态分配的散列表找出对应的服务器，若服务器是可用的且未超载，将请求发送到服务器，否则返回空。（从哪个接口出去，再从哪个接口回来，相当于给rr做了次扩展）

Iptables里有个状态跟踪，必须从哪个网关（接口）出去，再从哪个网关（接口）回来，否则这个状态就会没有意义。这个也是一样，必须是从哪个接口出去，再从哪个接口回来。（目的保证）

静态的有缓存，而动态的没有，静态的比较笨一些，动态的智能一些。

[![002Smobsgy6TjWUTCixdd][]][002Smobsgy6TjWUTCixdd 1]

1、最少链接：（LC）：

根据活动连接数与非活动链接数的总和进行判断。

活动连接：请求服务访问，例如提交数据或是在往数据库里写东西的时候。

非活动连接：例如：已经建立起3次握手了。在访问网页的同时，停留在网页中，不提交数据或是不写数据的时候。

连接数=活动连接数+非活动连接数 来判断的

开销：最后计算请求书哪个最小就丢给谁

[![002Smobsgy6TjX0h0AQ44][]][002Smobsgy6TjX0h0AQ44 1]

Server1：共有1000个请求（例如），900个变成非活动连接，100个活动连接，就是用100\*256+900（非活动连接）

Server2：共有1000个请求，结果全部成为非活动连接（都走了）0\*256+1000（非活动连接）

根据以上算法，来判断哪个请求较少，谁小就丢给谁。

2、加权最少链接：（WLC）：

不设置调度算法，默认是wlc，（开销除以权重（100\*256+900）/3），

还是拿上面的那个例子说

Server1：权重是3 （100\*256+900）/3

Server2：权重是1 （0\*256+1000）/1

谁少就丢给谁。

[![002Smobsgy6TjX25k8L47][]][002Smobsgy6TjX25k8L47 1]

3、基于局部性的最少链接(LBLC)：

在DH的基础上做微调，简单的说就是把DH做成动态调度算法。

DH：访问一个请求的时候，会一直在第一次访问时的那台服务器上。

而LBLC就是尽量让它在第一次访问的服务器上，但如果发现访问的原来第一次服务器上的数据过大时，它便会去其它的服务器上。

算发还是用的WLC的算法。

4、带复制的基于局部性最少链接（LBLCR）：

[![002Smobsgy6TjX3vPhD29][]][002Smobsgy6TjX3vPhD29 1]

简单说就是又在LBLC的基础上做的微调，把自己已有的缓存复制给别人（缓存共享）

[![002Smobsgy6TjX4TNQTfb][]][002Smobsgy6TjX4TNQTfb 1]

5、最短的期望的延迟（SED）：在WLC的基础之上做的微调。

不考虑非活动连接数，只考虑活动连接数。（这种指的是特殊情况下做的微调）

例如：活动连接请求都为0

Server1：权重是1 （0+1）\*256/1=256

Server2：权重是10 （0+1）\*256/10=25.6

当数据少的时候使用这个

活动连接+1（加1目的是为了让它有误差，当连接数少的时候会有突出）\*256除以权重

这样的目录就是为了当一台服务器的权重过高时，为了减少权重高一些的服务器的压力，让权重低的服务器帮忙也分担一些出来。

6、最少队列调度（NQ）：只要是服务器端活动链接数为零，就丢给活动链接数为零的那台服务器。（这种是特殊情况下做的微调）

转载于:https://blog.51cto.com/silencezone/1688672
