android opengl es 圆锥纹理贴图

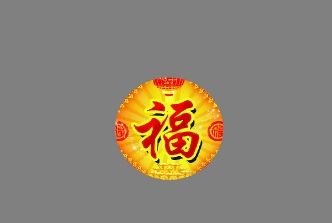

效果图：
底面：
侧面：
底面圆核心代码：
//初始化顶点数据的方法public void initVertexData(){// 顶点坐标数据的初始化================begin============================ArrayList<Float> alVertix = new ArrayList<Float>();// 存放顶点坐标的ArrayListArrayList<Float> texVertix = new ArrayList<Float>();// 存放纹理坐标final int angleSpan = 10;final float UNIT_SIZE=1f;final float UNIT_SIZE_2=0.3f;for (int hAngle = 0; hAngle <= 360; hAngle = hAngle + angleSpan){//顶点坐标float x0 = 0;float y0 = 0;float z0= 0;float z1= (float) (r * UNIT_SIZE * Math.cos(Math.toRadians(hAngle)));float y1= 0;float x1= (float) (r * UNIT_SIZE * Math.sin(Math.toRadians(hAngle)));float z2 = (float) (r * UNIT_SIZE * Math.cos(Math.toRadians(hAngle+ angleSpan)));float y2= 0;float x2= (float) (r * UNIT_SIZE * Math.sin(Math.toRadians(hAngle+ angleSpan)));//纹理坐标float tex_s=0.5f;float tex_p=0.5f;float tex_s1= (float) (UNIT_SIZE_2 * Math.cos(Math.toRadians(hAngle)))+0.5f;float tex_p1= (float) (UNIT_SIZE_2 * Math.sin(Math.toRadians(hAngle)))+0.5f;float tex_s2 = (float) (UNIT_SIZE_2 * Math.cos(Math.toRadians(hAngle+ angleSpan)))+0.5f;float tex_p2= (float) (UNIT_SIZE_2 * Math.sin(Math.toRadians(hAngle+ angleSpan)))+0.5f;alVertix.add(x0);alVertix.add(y0);alVertix.add(z0);alVertix.add(x1);alVertix.add(y1);alVertix.add(z1);alVertix.add(x2);alVertix.add(y2);alVertix.add(z2);texVertix.add(tex_s);texVertix.add(tex_p);texVertix.add(tex_s1);texVertix.add(tex_p1);texVertix.add(tex_s2);texVertix.add(tex_p2);}vCount = alVertix.size() / 3;// 顶点的数量为坐标值数量的1/3，因为一个顶点有3个坐标// 将alVertix中的坐标值转存到一个float数组中float vertices[] = new float[vCount * 3];for (int i = 0; i < alVertix.size(); i++) {vertices[i] = alVertix.get(i);}float texCoor[]=new float[vCount * 2];//顶点颜色值数组，每个顶点4个色彩值RGBAfor (int i = 0; i < texVertix.size(); i++) {texCoor[i] = texVertix.get(i);}//创建顶点坐标数据缓冲//vertices.length*4是因为一个整数四个字节ByteBuffer vbb = ByteBuffer.allocateDirect(vertices.length*4);vbb.order(ByteOrder.nativeOrder());//设置字节顺序mVertexBuffer = vbb.asFloatBuffer();//转换为Float型缓冲mVertexBuffer.put(vertices);//向缓冲区中放入顶点坐标数据mVertexBuffer.position(0);//设置缓冲区起始位置//特别提示：由于不同平台字节顺序不同数据单元不是字节的一定要经过ByteBuffer//转换，关键是要通过ByteOrder设置nativeOrder()，否则有可能会出问题//顶点坐标数据的初始化================end============================//顶点纹理坐标数据的初始化================begin============================//创建顶点纹理坐标数据缓冲ByteBuffer cbb = ByteBuffer.allocateDirect(texCoor.length*4);cbb.order(ByteOrder.nativeOrder());//设置字节顺序mTexCoorBuffer = cbb.asFloatBuffer();//转换为Float型缓冲mTexCoorBuffer.put(texCoor);//向缓冲区中放入顶点纹理数据mTexCoorBuffer.position(0);//设置缓冲区起始位置//特别提示：由于不同平台字节顺序不同数据单元不是字节的一定要经过ByteBuffer//转换，关键是要通过ByteOrder设置nativeOrder()，否则有可能会出问题//顶点纹理坐标数据的初始化
侧面核心代码：
圆锥侧面展开为扇形，纹理坐标贴图时截取扇形部分。
public void initVertexData(){// 顶点坐标数据的初始化================begin============================ArrayList<Float> texVertix = new ArrayList<Float>();// 存放顶点坐标的ArrayListArrayList<Float> alVertix = new ArrayList<Float>();// // 存放纹理坐标final int angleSpan = 10;//底面圆划分度数final float wangleSpan = 3.16f;//扇形划分度数final float UNIT_SIZE=1f;final float UNIT_SIZE_2=0.5f;//扇形圆心final int mult_r = 3;float h=mult_r*r * UNIT_SIZE;for (int hAngle = 0; hAngle <= 360; hAngle = hAngle + angleSpan)// 水平方向angleSpan度一份{float x0 = 0;float y0 = h;float z0= 0;float x1= (float) (r * UNIT_SIZE * Math.cos(Math.toRadians(hAngle)));float y1= 0;float z1= (float) (r * UNIT_SIZE * Math.sin(Math.toRadians(hAngle)));float x2 = (float) (r * UNIT_SIZE * Math.cos(Math.toRadians(hAngle+ angleSpan)));float y2= 0;float z2= (float) (r * UNIT_SIZE * Math.sin(Math.toRadians(hAngle+ angleSpan)));alVertix.add(x2);alVertix.add(y2);alVertix.add(z2);alVertix.add(x1);alVertix.add(y1);alVertix.add(z1);alVertix.add(x0);alVertix.add(y0);alVertix.add(z0);}for (float vAngle = 33.08f; vAngle <=146.92; vAngle = vAngle + wangleSpan)// 水平方向angleSpan度一份113.84{float tex_s0= 0.5f;float tex_p0= 0.18f;float tex_s1= (float) (UNIT_SIZE_2* Math.cos(Math.toRadians(vAngle)))+0.5f;float tex_p1 = (float) (UNIT_SIZE_2* Math.sin(Math.toRadians(vAngle)))+0.18f;float tex_s2= (float) (UNIT_SIZE_2 * Math.cos(Math.toRadians(vAngle + wangleSpan)))+0.5f;float tex_p2 = (float) (UNIT_SIZE_2 * Math.sin(Math.toRadians(vAngle + wangleSpan)))+0.18f;texVertix.add(tex_s2);texVertix.add(tex_p2);texVertix.add(tex_s1);texVertix.add(tex_p1);texVertix.add(tex_s0);texVertix.add(tex_p0);}vCount = alVertix.size() / 3;// 顶点的数量为坐标值数量的1/3，因为一个顶点有3个坐标// 将alVertix中的坐标值转存到一个float数组中float vertices[] = new float[vCount * 3];for (int i = 0; i < alVertix.size(); i++) {vertices[i] = alVertix.get(i);}float texCoor[]=new float[vCount * 2];//顶点颜色值数组，每个顶点4个色彩值RGBAfor (int i = 0; i < texVertix.size(); i++) {texCoor[i] = texVertix.get(i);}//创建顶点坐标数据缓冲//vertices.length*4是因为一个整数四个字节ByteBuffer vbb = ByteBuffer.allocateDirect(vertices.length*4);vbb.order(ByteOrder.nativeOrder());//设置字节顺序mVertexBuffer = vbb.asFloatBuffer();//转换为Float型缓冲mVertexBuffer.put(vertices);//向缓冲区中放入顶点坐标数据mVertexBuffer.position(0);//设置缓冲区起始位置//特别提示：由于不同平台字节顺序不同数据单元不是字节的一定要经过ByteBuffer//转换，关键是要通过ByteOrder设置nativeOrder()，否则有可能会出问题//顶点坐标数据的初始化================end============================//顶点纹理坐标数据的初始化================begin============================//创建顶点纹理坐标数据缓冲ByteBuffer cbb = ByteBuffer.allocateDirect(texCoor.length*4);cbb.order(ByteOrder.nativeOrder());//设置字节顺序mTexCoorBuffer = cbb.asFloatBuffer();//转换为Float型缓冲mTexCoorBuffer.put(texCoor);//向缓冲区中放入顶点纹理数据mTexCoorBuffer.position(0);//设置缓冲区起始位置//特别提示：由于不同平台字节顺序不同数据单元不是字节的一定要经过ByteBuffer//转换，关键是要通过ByteOrder设置nativeOrder()，否则有可能会出问题//顶点纹理坐标数据的初始化================end============================}
