基于FPGA的图像处理(七)--Verilog实现均值滤波

ゞ 浴缸里的玫瑰 2022-03-01 06:53 1374阅读 0赞

之前一直用Xilinx公司的SysGen搭建图像处理的算法,然后进行仿真,也可以直接编译下载到FPGA开发板上直接运行。但是算法实现之后却很难和其他模块一块使用。经过一段时间的反思,决定用Verilog直接写算法。

Verilog进行图像处理的难点:

1、图片获取

  1. C语言或者Matlab进行图像处理,图片的文件读取获取或者摄像头读取都能 一个函数搞定,但是FPGA进行图像处理,如果从摄像头获取需要考虑很多时序问题,如果从存储区获取图片又不能太大,因为FPGA内部的RAM个数很有限,想存一张图片都比较困难。
  2. //C
  3. IplImage *src = cvLoandImage("lena.png",0);
  4. //Matlab
  5. src = imread('lena.png');

2、算法的编写

FPGA本身的并行性可以使处理速度大大提高,但是算法需要面对的时序问题很难解决

大部分的算法都需要对邻域进行操作,如中值滤波和均值滤波:

  1. //中值滤波和均值滤波
  2. #include<cv.h>
  3. #include<highgui.h>
  4. int main(){
  5. IplImage * image,*image2,*image3;
  6. image = cvLoadImage("E:\\image\\Dart.bmp",0);//以灰度图像的形式读入图片
  7. cvNamedWindow("image",CV_WINDOW_AUTOSIZE);
  8. cvNamedWindow("image2",CV_WINDOW_AUTOSIZE);
  9. cvNamedWindow("image3",CV_WINDOW_AUTOSIZE);
  10. //cvSaveImage("E:\\image\\moon.jpg",image,0);
  11. cvShowImage("image",image);
  12. //cvWaitKey(0);
  13. unsigned char * ptr,*dst;
  14. int i,j,m,n,sum,temp,r,s;
  15. image2 = cvCreateImage(cvGetSize(image),image->depth,1);
  16. image3 = cvCreateImage(cvGetSize(image),image->depth,1);
  17. //模板1 均值
  18. int tem[9] = {1,1,1,1,1,1,1,1,1};
  19. //也可以使用改进的高斯模板,但是效果相近
  20. int tem2[9] = {0};//获取中值时用于排序
  21. //均值滤波3*3模板的均值
  22. for( i = 0 ; i < image->height;i++){
  23. for( j = 0; j< image->width;j++){
  24. //边界处理
  25. if(i == 0 || i == image->height || j == 0 || j == image->width){
  26. ptr = (unsigned char *)image->imageData + i*image->widthStep + j;
  27. dst = (unsigned char *)image2->imageData+ i*image2->widthStep+ j;
  28. *dst = *ptr; //边界值赋予源图像的值
  29. }
  30. else {
  31. sum = 0;
  32. for( m = -1 ; m <= 1; m++ ){
  33. for( n = -1 ; n <= 1 ; n++){
  34. ptr = (unsigned char *)image->imageData + (i + m)*image->widthStep + j + n;
  35. sum += (*ptr) * tem[3*(m+1) + n+1];
  36. }
  37. }
  38. dst = (unsigned char *)image2->imageData+ i *image2->widthStep+ j;
  39. *dst = (unsigned char)((sum +4)/9);//赋新值,四舍五入
  40. }
  41. }
  42. }
  43. //中值滤波 在去除噪声的同时,图像的模糊程度比较小,比均值滤波更加适合
  44. //冲击噪声或者称为椒盐噪声
  45. for( i = 0 ; i < image->height;i++){
  46. for( j = 0; j< image->width;j++){
  47. //边界处理
  48. if(i == 0 || i == image->height || j == 0 || j == image->width){
  49. ptr = (unsigned char *)image->imageData + i*image->widthStep + j;
  50. dst = (unsigned char *)image3->imageData+ i*image3->widthStep+ j;
  51. *dst = *ptr; //边界值赋予源图像的值
  52. }
  53. else {
  54. temp = 0;
  55. //将3*3模板覆盖的值拷贝进数组,一边查找中值
  56. for( m = -1 ; m <= 1; m++ ){
  57. for( n = -1 ; n <= 1 ; n++){
  58. ptr = (unsigned char *)image->imageData + (i + m)*image->widthStep + j + n;
  59. tem2[3*(m+1) +n +1] = *ptr;
  60. //printf("%d",*ptr);
  61. }
  62. }
  63. //对数组进行冒泡排序
  64. for(r = 0 ; r <8; r ++){
  65. for(s = 0 ; s< r -1; s++ ){
  66. if(tem2[s] > tem2[s+1]){
  67. temp = tem2[s];
  68. tem2[s] = tem2[s+1];
  69. tem2[s+1] = temp;
  70. }
  71. }
  72. }
  73. //printf("%d",tem2[4]);
  74. //对新图赋予新值
  75. dst = (unsigned char *)image3->imageData+ i *image3->widthStep+ j;
  76. *dst = (unsigned char)(tem2[4]);//赋新值
  77. }
  78. }
  79. }
  80. cvShowImage("image2",image2);
  81. cvShowImage("image3",image3);
  82. cvWaitKey(0);
  83. cvSaveImage("E:\\image\\Dart2.bmp",image2,0);
  84. cvSaveImage("E:\\image\\Dart3.bmp",image3,0);
  85. return 0;
  86. }

3、处理效果的显示

FPGA处理速度快,但是能进行显示的方法却比较少,一般的FPGA开发板(指的是价格低廉的)虽然带有VGA接口,但是一般都是IO直驱,导致显示的颜色一般只有8种而已,都无法进行灰度图的显示

我试着写一些简单的处理算法,第一次写的是中值滤波,在解决问题的过程中发现其实并没有特别的复杂。

测试平台:黑金动力社区的FPGA开发板,cyclone IV

1、图片的获取

虽然Verilog读取CMOS摄像头的源码网上很多,但是我还是希望算法测试阶段,图片数据是固定的。因此将图片压缩到32*32 = 1024个像素。

Cyclone IV的M9K RAM的大小刚好是1024Byte,图片大一些也是可以的,只是这里没有必要。

QuartusII提供了很多现成的模块,这里使用ROM模块来存储原始图片,ROM的初始化使用mif文件,mif文件制定了ROM的深度,位宽,以及数据等。至于mif文件怎么生成,首选当然是matlab了。

matlab生成mif文件:

  1. %mcode to create a mif file
  2. src = imread('lena.jpg');
  3. gray = rgb2gray(src);
  4. [m,n] = size( gray ); % m n
  5. N = m*n; %%数据的长度,即存储器深度。
  6. word_len = 8; %%每个单元的占据的位数,需自己设定
  7. data = reshape(gray', 1, N);% 1行N列
  8. fid=fopen('gray_image.mif', 'w'); %打开文件
  9. fprintf(fid, 'DEPTH=%d;\n', N);
  10. fprintf(fid, 'WIDTH=%d;\n', word_len);
  11. fprintf(fid, 'ADDRESS_RADIX = UNS;\n'); %% 指定地址为十进制
  12. fprintf(fid, 'DATA_RADIX = HEX;\n'); %% 指定数据为十六进制
  13. fprintf(fid, 'CONTENT\t');
  14. fprintf(fid, 'BEGIN\n');
  15. for i = 0 : N-1
  16. fprintf(fid, '\t%d\t:\t%x;\n',i, data(i+1));
  17. end
  18. fprintf(fid, 'END;\n'); %%输出结尾
  19. fclose(fid); %%关闭文件

mif文件的格式大致如此:

  1. DEPTH=1024;
  2. WIDTH=8;
  3. ADDRESS_RADIX = UNS;
  4. DATA_RADIX = HEX;
  5. CONTENT BEGIN
  6. 0 : 9e;
  7. 1 : 97;
  8. ...................................
  9. 1020 : 50;
  10. 1021 : 65;
  11. 1022 : 58;
  12. 1023 : 3b;
  13. END;

使用megaWizard生成一个ROM模块,

ROM模块的调用格式:

  1. gray_image_ROM gray_image_ROM_inst (
  2. .address ( address_sig ),
  3. .clock ( clock_sig ),
  4. .q ( q_sig )
  5. );

可以通过如下的方式逐个获取像素值:

  1. //rom
  2. reg [9:0] rd_addr = 10'b0_000_000_000;
  3. wire [7:0] raw_data;
  4. //address increase
  5. always @(posedge rCLK_1Hz or negedge iRST_n)
  6. if(!iRST_n)
  7. rd_addr <= 10'b0_000_000_000;
  8. else if(rd_addr == 10'b1_111_111_111)
  9. rd_addr <= 10'b0_000_000_000;
  10. else rd_addr <= rd_addr + 1'b1;
  11. //read from rom
  12. gray_image_ROM gray_image_ROM_inst
  13. (
  14. .address ( rd_addr ),
  15. .clock ( rCLK_1Hz ),
  16. .q ( raw_data )
  17. );

raw_data就会每个周期更新一次,逐次将所有的数据流出。下面就是怎么处理了。

20130501200451072

2、数据在ROM中,需要让数据一个一个的流出来,不能像C那样想用谁用谁了。

数据一个一个的流出,但是均值滤波需要的是邻域操作,需要每次知道一个邻域内的所有值。

假设中值滤波使用的邻域为3*3,那么就需要知道9个数据。

同一行相邻的数据可以通过设置多个寄存器获取。

同一列的相邻数据的获取可以使用一个行缓存LineBuffer获取,行缓存的头部是ROM中流出的数据,行缓存的3个末端是相邻的三行,这样就能每个周期得出相邻行的三个数据。

这样每个周期就能获取邻域内的9个数据。

如果邻域更大只需要调整行缓存的末端个数以及寄存器个数即可。

LineBuffer可以用megaWizard生成,调用格式如下:

  1. shift_line_buffer shift_line_buffer_inst (
  2. .clock ( clock_sig ),
  3. .shiftin ( shiftin_sig ),
  4. .shiftout ( shiftout_sig ),
  5. .taps0x ( taps0x_sig ),
  6. .taps1x ( taps1x_sig ),
  7. .taps2x ( taps2x_sig )
  8. );

可以通过如的方式获取邻域内的9个数据:

  1. wire [7:0] wData0;
  2. wire [7:0] wData1;
  3. wire [7:0] wData2;
  4. reg [7:0] wData0_d1,wData0_d2;
  5. reg [7:0] wData1_d1,wData1_d2;
  6. reg [7:0] wData2_d1,wData2_d2;
  7. //TODO
  8. shift_line_buffer S1 (
  9. .clock(wMeanFilter_clk),
  10. .shiftin(iData),
  11. .shiftout(),
  12. .taps2x(wData0),
  13. .taps1x(wData1),
  14. .taps0x(wData2)
  15. );
  16. //get data in the window
  17. always@(posedge wMeanFilter_clk or negedge iRST_n)
  18. begin
  19. if (!iRST_n)
  20. begin
  21. wData0_d1<=0;
  22. wData0_d2<=0;
  23. wData1_d1<=0;
  24. wData1_d2<=0;
  25. wData2_d1<=0;
  26. wData2_d2<=0;
  27. end
  28. else
  29. begin
  30. {wData0_d2,wData0_d1}<={wData0_d1,wData0};
  31. {wData1_d2,wData1_d1}<={wData1_d1,wData1};
  32. {wData2_d2,wData2_d1}<={wData2_d1,wData2};
  33. end
  34. end

此时wData0 wData1 wData2 wData0_d1 ,wData0_d2, wData1_d1,wData2_d1,wData2_d2即为邻域内的9个数据,可以随便进行处理了。

3、均值滤波算法

由于是第一次用Verilog写算法,不敢写太复杂的,上个简单的吧,均值滤波,由于FPGA不擅长算乘除法(感觉好弱啊),因此将算法稍微改进,变成加权的均值滤波,权值如下

1 2 1

2 4 2

1 2 1

乘法可以用移位代替,最后的除法(除数刚好是16哦亲)也可以用移位来代替。

算法模块:

  1. module meanFilter
  2. (
  3. input [7:0] p00,
  4. input [7:0] p01,
  5. input [7:0] p02,
  6. input [7:0] p10,
  7. input [7:0] p11,
  8. input [7:0] p12,
  9. input [7:0] p20,
  10. input [7:0] p21,
  11. input [7:0] p22,
  12. output [7:0] oMeanVal
  13. );
  14. //weights
  15. //1 2 1
  16. //2 4 2
  17. //1 2 1
  18. wire [8:0] p01_w, p10_w, p12_w,p21_w;
  19. wire [9:0] p11_w;
  20. wire [11:0] sum;
  21. wire [10:0] sum2;
  22. wire [10:0] sum1;
  23. assign p01_w = { p01, 1'b0};
  24. assign p10_w = { p10, 1'b0};
  25. assign p12_w = { p12, 1'b0};
  26. assign p21_w = { p21, 1'b0};
  27. assign p11_w = { p11, 2'b0};
  28. assign sum1 = p00 + p02 + p20 + p22 + p11_w;
  29. assign sum2 = p01_w + p10_w + p12_w + p21_w;
  30. // assign sum4 = p11_w;
  31. assign sum = sum1 + sum2;
  32. assign oMeanVal = sum[11:4];
  33. endmodule

4、处理效果的显示

本来打算用VGA或者LCD显示处理后的图片,但是由于我的板子比较屌丝,VGA接口只能显示8种颜色,LCD只能显示2种颜色,因此决定将数据发给上位机,在上位机进行显示。

串口速率比较低,可能很多数据来不及发送诶上位机,因此决定换个高端的,买了个USB2.0的模块,测试通信速度可以达到40Mb/s,这个速度我还是很满意的。

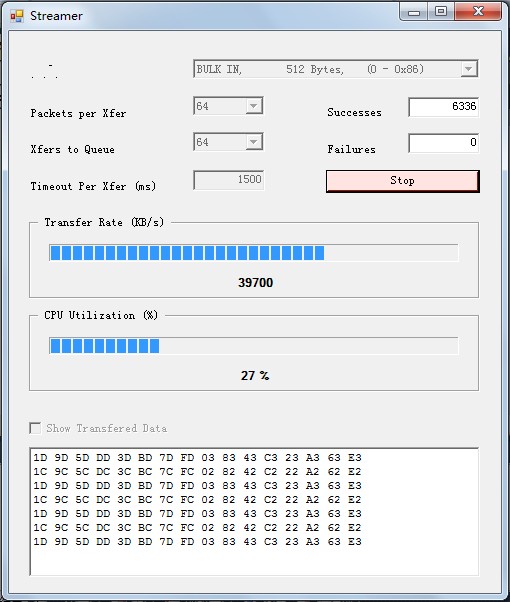

这个必须秀一下:

20130501201746672

在算法和USB模块之间加一个FIFO,当FIFO不满时就计算并往里塞数据,当FIFO慢时就停止计算,这样就能够避免低丢数的问题。

为了随时记录算法是否在进行,加上一个数码管,显示处理之后的数据的低四位。

由于计算的频率比较高,数码管一直显示8,假如上位机不接收的话,当FIFO满时,停止计算,此时数码管就不动了。

5、对比数据

用matlab进行一次均值滤波,然后和FPGA均值滤波的结果进行比较看看效果如何:

第一行是上位机均值滤波的结果,第二行是FPGA进行均值滤波的结果。

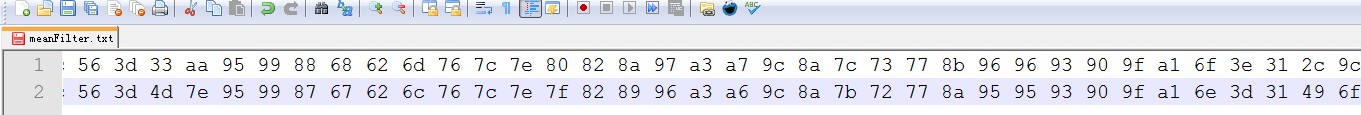

20130501203228988

上位机使用matlab处理的:

  1. %mcode to create a mif file
  2. src = imread('lena.jpg');
  3. gray = rgb2gray(src);
  4. imwrite(gray, 'gray.png');
  5. [m,n] = size( gray ); % m n
  6. dst = gray;
  7. sum = 0;
  8. gray = double(gray);
  9. for i = 2 : m -1 % i
  10. for j = 2 : n -1 %j
  11. sum = gray(i,j)*4 + gray(i, j -1)*2 + gray(i-1, j)*2 + gray(i, j + 1)*2 + gray(i +1, j) *2 + gray(i-1, j-1)+ gray(i-1,j+1) + gray(i+1, j-1) + gray(i +1, j+1);
  12. dst(i,j) = uint8(sum/16);
  13. end
  14. end
  15. %将数据写入文件
  16. fid = fopen('meanFilter.txt','w');
  17. for i = 1 : m
  18. for j = 1 :n
  19. fprintf(fid, '%x ',dst(i,j));
  20. end
  21. end
  22. fclose(fid);
  23. imwrite(dst, 'meanFilter.png');

注意到有些数据并不一致,有两个原因,一是Matlab处理时会有舍入,二是二者对边界的处理方式不同。
