SpringBoot：Actuator监控中心+AdminUI界面管理

梦里梦外; 2022-04-01 11:27 738阅读 0赞

一，Actuator + AdminUI服务监控中心介绍

1，什么是SpringBoot监控中心

针对微服务器监控、服务器内存变化（堆内存，线程，日志管理等）、检测服务配置连接池是否可用（模拟访问、懒加载）、统计现有Bean（通过Spring容器）、Http接口（@RequestMapping）的一系列数据管理。Actuator监控应用只通过JSON形式返回数据统计结果，没有UI界面处理；AdminUI则内置Actuator服务监控，并对返回JSON数据进行图形化处理展示。

2，为什么要用SpringBoot监控中心

Actuator是SpringBoot的一个附加功能，可以帮助应用程序在生产环境运行时的监控和管理。可以使用HTTP的各个请求路径来监管、审计、收集引用的运行情况，特别对于微服务管理十分有意义；

AdminUI内置了Actuator服务，是对监控服务的图形化界面补充；

二，SpringBoot整合Actuator服务监控

1，maven依赖引入

<dependency>
    	<groupId>org.springframework.boot</groupId>
    	<artifactId>spring-boot-starter-actuator</artifactId>
    </dependency>

2，application.properties：配置可进行监控的接口，此处配置为全部启动，默认只启用三个接口

### 监控中心配置, 允许监控所欲接口
    management.endpoints.web.exposure.include=*

3，启动服务，从打印日志中查看启用结果；如下图，说明启用成功，此处应该为15个endPoints，因为我已经引入了AdminUI依赖，默认添加了该部分一个配置点；如果不配置第二步启用全部，则此处显示为2个endPoints

![20181230170211200.png][]

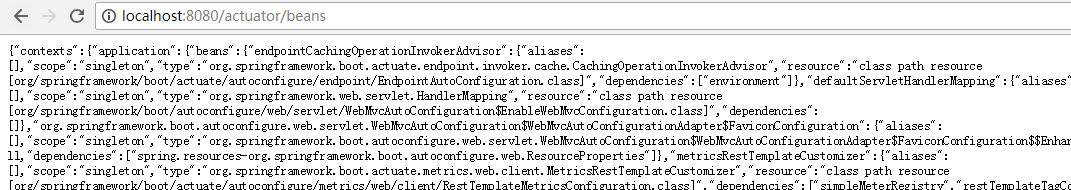

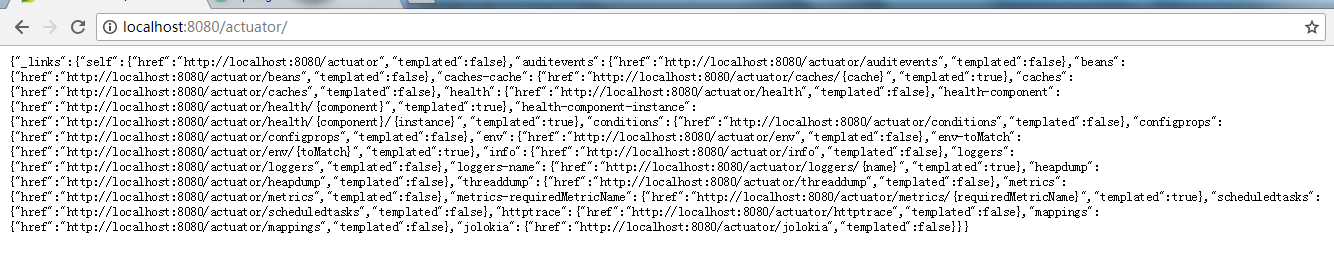

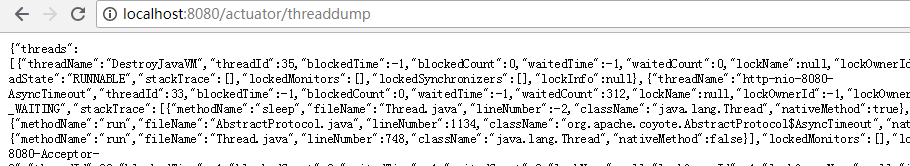

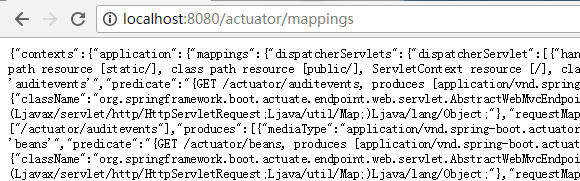

4，页面访问服务监控，返回结果均为JSON；如下，每一个链接均表示一个功能统计。比如mappings表示全部HTTP接口统计，beans表示Spring容器中的所有注册Bean，threadDump表示系统中的所有线程，health对所有懒加载的服务连接进行虚拟连接测试等等；

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70][]

![20181230170640895.png][]

![20181230170654630.png][]

![20181230170710438.png][]

![2018123017072532.png][]

三，SpringBoot整合AdminUI界面管理

1，启动AdminUI界面，需要单独定义AdminUI-Server服务，独立于功能服务之外。所有功能服务作为AdminUI-Client服务连接到Server服务，Server服务检测到连接后对进行监控处理

2，AdminUI-Server服务

\* 创建一个Maven服务，引入maven依赖

<?xml version="1.0" encoding="UTF-8"?>

    <project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
      xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
      <modelVersion>4.0.0</modelVersion>

      <groupId>springboot_actuator_server</groupId>
      <artifactId>springboot.actuator.server</artifactId>
      <version>1.0-SNAPSHOT</version>

      <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.1.1.RELEASE</version>
        <relativePath/>
      </parent>

      <name>springboot.actuator.server</name>

      <url>http://www.example.com</url>

      <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <maven.compiler.source>1.7</maven.compiler.source>
        <maven.compiler.target>1.7</maven.compiler.target>
      </properties>

      <dependencies>

        <dependency>
          <groupId>de.codecentric</groupId>
          <artifactId>spring-boot-admin-starter-server</artifactId>
          <version>2.1.1</version>
        </dependency>
        <dependency>
          <groupId>org.springframework.boot</groupId>
          <artifactId>spring-boot-starter-webflux</artifactId>
        </dependency>

        <dependency>
          <groupId>org.jolokia</groupId>
          <artifactId>jolokia-core</artifactId>
        </dependency>

        <dependency>
          <groupId>org.springframework.boot</groupId>
          <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
          <groupId>com.googlecode.json-simple</groupId>
          <artifactId>json-simple</artifactId>
          <version>1.1</version>
        </dependency>
      </dependencies>

      <build>
        <pluginManagement>
          <plugins>

            <plugin>
              <artifactId>maven-clean-plugin</artifactId>
              <version>3.1.0</version>
            </plugin>

            <plugin>
              <artifactId>maven-resources-plugin</artifactId>
              <version>3.0.2</version>
            </plugin>
            <plugin>
              <artifactId>maven-compiler-plugin</artifactId>
              <version>3.8.0</version>
            </plugin>
            <plugin>
              <artifactId>maven-surefire-plugin</artifactId>
              <version>2.22.1</version>
            </plugin>
            <plugin>
              <artifactId>maven-jar-plugin</artifactId>
              <version>3.0.2</version>
            </plugin>
            <plugin>
              <artifactId>maven-install-plugin</artifactId>
              <version>2.5.2</version>
            </plugin>
            <plugin>
              <artifactId>maven-deploy-plugin</artifactId>
              <version>2.8.2</version>
            </plugin>

            <plugin>
              <artifactId>maven-site-plugin</artifactId>
              <version>3.7.1</version>
            </plugin>
            <plugin>
              <artifactId>maven-project-info-reports-plugin</artifactId>
              <version>3.0.0</version>
            </plugin>
          </plugins>
        </pluginManagement>
        <plugins>
          <plugin>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-maven-plugin</artifactId>
          </plugin>
        </plugins>
      </build>
    </project>

\* application.properties配置文件添加配置信息，此处主要对端口号进行修改，不与其他进程冲突

server.port=8081

\* 启动类：此处启动类不同于标准的SpringBoot启动类

package com.actuator.server;

    import de.codecentric.boot.admin.server.config.EnableAdminServer;
    import org.springframework.boot.SpringApplication;
    import org.springframework.boot.autoconfigure.EnableAutoConfiguration;
    import org.springframework.context.annotation.Configuration;

    /**
     * @author pj_zhang
     * @create 2018-12-30 16:24
     **/
    @Configuration
    @EnableAutoConfiguration
    @EnableAdminServer
    public class AppApplication {
        public static void main(String[] args) {
            SpringApplication.run(AppApplication.class, args);
        }
    }

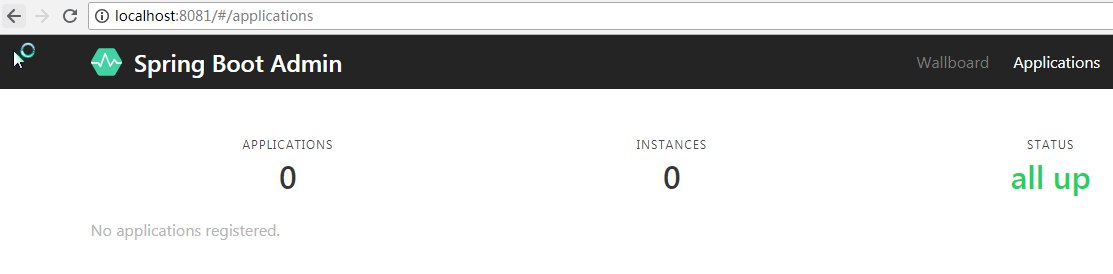

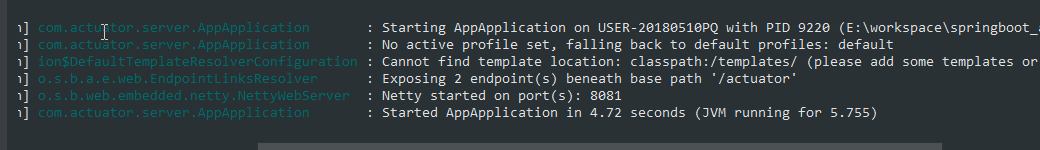

\* 启动服务后进行页面访问，出现UI界面说明配置成功

![20181230171443983.png][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70 1][]

3，AdminUI-Client

\* maven依赖，注意已经引入的依赖不要二次引入

<dependency>
    	<groupId>de.codecentric</groupId>
    	<artifactId>spring-boot-admin-starter-client</artifactId>
    	<version>2.1.1</version>
    </dependency>

    <dependency>
    	<groupId>org.jolokia</groupId>
    	<artifactId>jolokia-core</artifactId>
    </dependency>

    <dependency>
    	<groupId>org.springframework.boot</groupId>
    	<artifactId>spring-boot-starter-actuator</artifactId>
    </dependency>

    <dependency>
    	<groupId>com.googlecode.json-simple</groupId>
    	<artifactId>json-simple</artifactId>
    	<version>1.1</version>
    </dependency>

\* application.properties配置服务监控信息指向AdminUI-Server

### 注册当前服务到AdminUI-Server服务中
    spring.boot.admin.client.url=http://127.0.0.1:8081

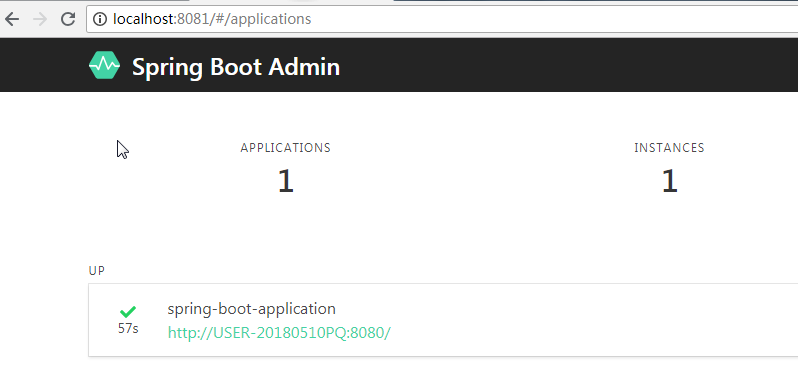

\* 启动服务后，查看UI界面已经已经监控到注册服务，注意此处当前服务的注册ID

![20181230171824697.png][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70 2][]

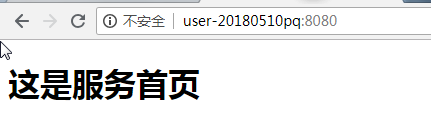

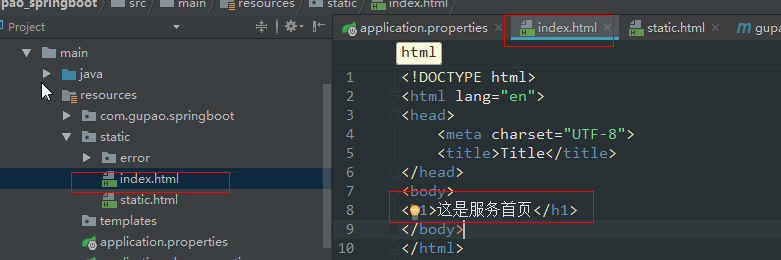

\* 通过点击上面服务连接，默认classpath:index.html文件,static目录为静态资源存放目录，访问会自动解析

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70 3][]

![20181230172900235.png][]

4，AdminUI界面演示

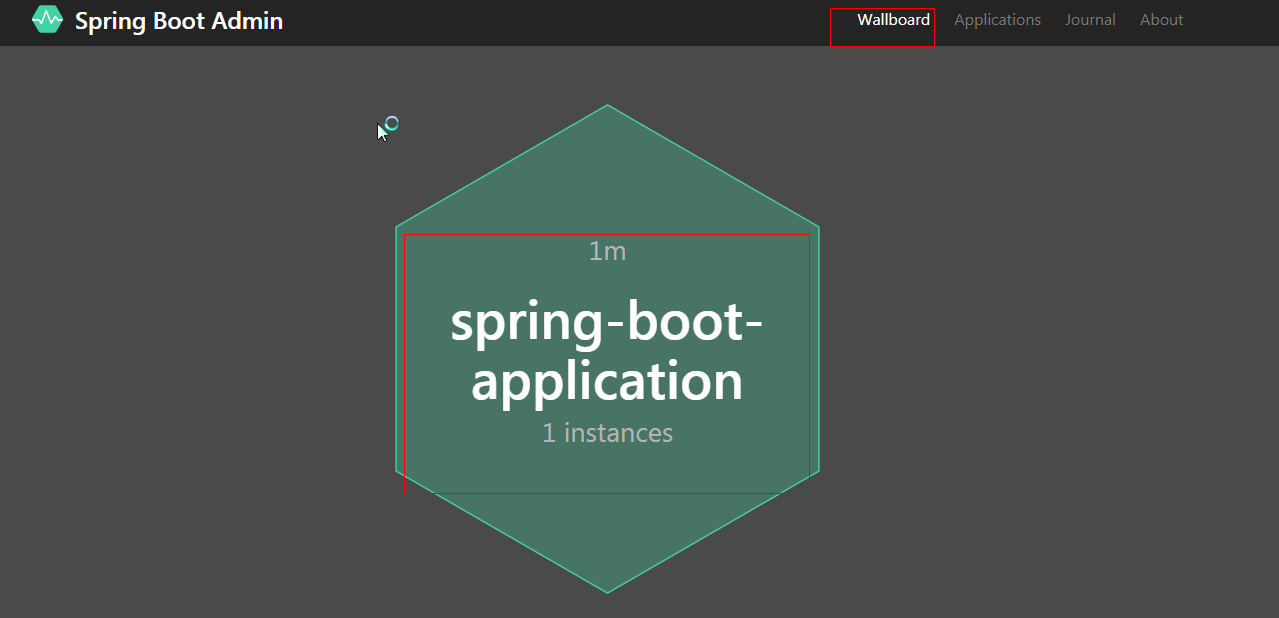

\* 进入界面入口，点击中心实例进入主控制界面

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70 4][]

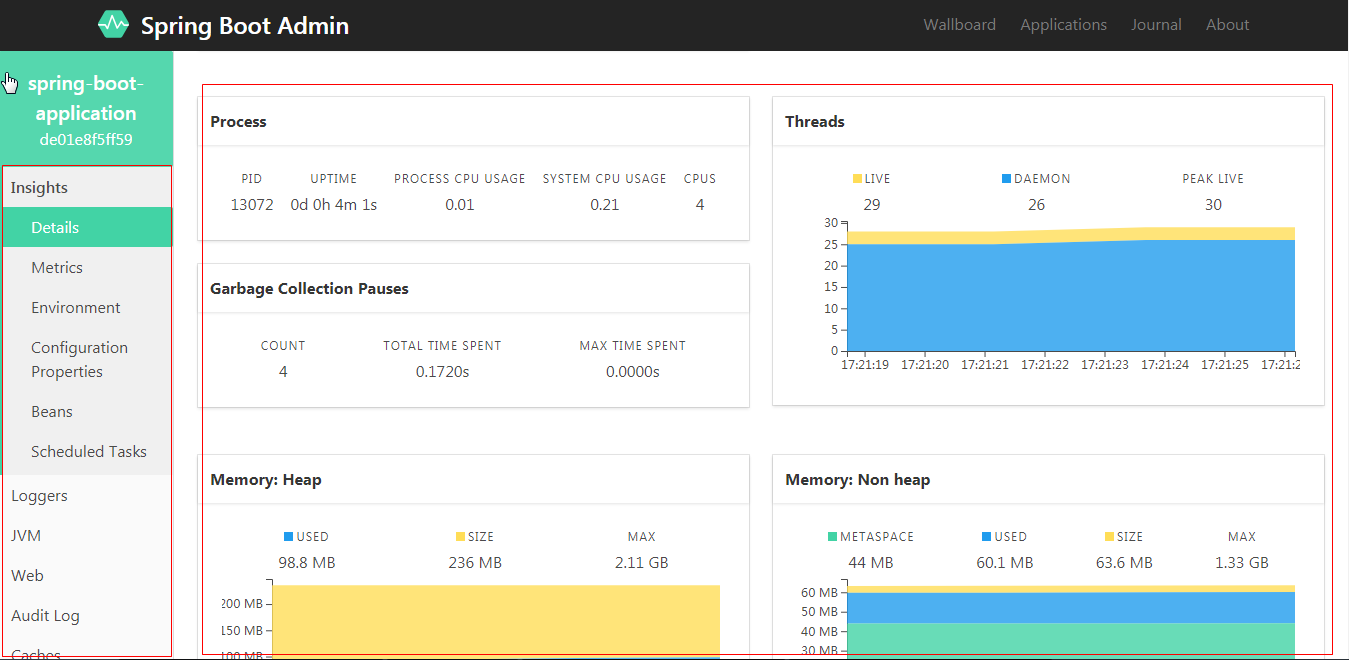

\* 主控制界面。包括刚才通过Actuator演示的所有功能，此处功能已经全部通过UI界面勾画，方便服务监控信息查看；左侧为Actuator功能列表，右侧为具体服务信息

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70 5][]

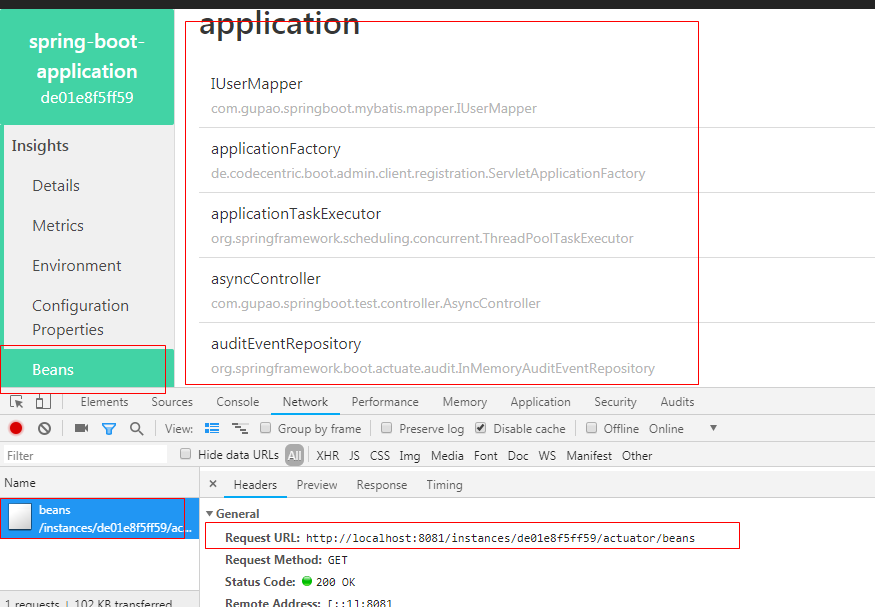

\* 以Beans功能为例，展示所有Spring容器中的Bean，大致跟踪服务展示流程；点击Beans按钮后，服务会通过实例注册ID路由到目标服务进行调用，具体信息获取方式依旧是依靠Actuator提供的服务监控接口进行服务统计

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3UwMTE5NzYzODg_size_16_color_FFFFFF_t_70 6][]
