UML类图中符号表示法

雨点打透心脏的1/2处 2022-04-13 14:37 364阅读 0赞

在UML类中有 依赖，关联，聚合，组合，泛化和实现

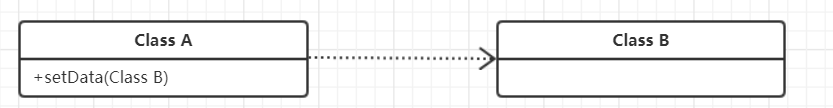

依赖关系：用虚箭头表示，当在局部引用，静态函数引用，传参的方式都是属于依赖关系，如下图就是一种依赖关系：

依赖关系类图

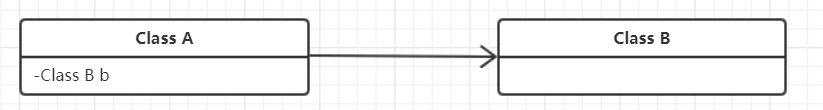

关联关系：用实箭头表示，比如成员变量中引用就是一种关联关系，如下图：

关联关系类图

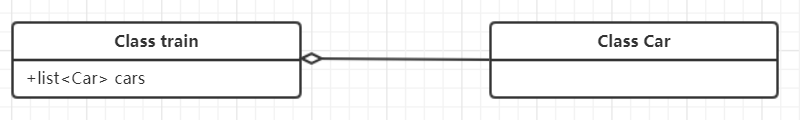

聚合关系：由空心菱形箭头表示，聚合关系是关联关系的一种，只不过它体现的是一种弱拥有关系，比如火车是由一个个车厢聚合而成，但是每个车厢可以单独的存在，火车销毁但是车厢可以不销毁。

聚合类图

  1. class train{
  2.     list<car> cars;//每个car是一个车厢
  3. }
  4. class car{
  5. }

组合关系：用实菱形箭头表示，和聚合不同的是这是一种强关联关系，比如人的手和人的整体就是一种组合关系，人销毁了手也没有了。

泛化和实现关系：泛化是继承关系用三角实线，实现是一种接口和类之间关系用三角虚线。
