WebKit之Chromium的Render进程分析

小鱼儿 2022-04-22 05:24 277阅读 0赞

配置多进程的情况下，Chromium的网页渲染和JS执行在一个单独的进程中进行。这个进程称为Render进程，由Browser进程启动。在Android平台中，Browser进程就是Android应用程序的主进程，而Render进程就是Android应用程序的Service进程，它们通过UNIX Socket进行通信。本文就详细分析Chromium的Browser进程启动Render进程的过程。

老罗的新浪微博：[http://weibo.com/shengyangluo][http_weibo.com_shengyangluo]，欢迎关注！

Render进程启动完成之后，将与Browser进程建立以下的IPC通道，如图1所示：

![SouthEast][]

图1 Browser进程与Render进程的IPC通信过程

在Browser进程中，一个RenderProcessHost对象用来描述它所启动的一个Render进程，而一个RenderViewHost对象用来描述运行在一个Render进程中的一个网页，我们可以将它理解为浏览器中的一个TAB。这两个对象在Render进程中都有一个对等体，它们分别是一个RenderProcess对象和一个RenderView对象。这里说的对等体，就是它们是Browser进程和Render进程进行IPC的两个端点，类似于TCP/IP网络堆栈中的层对层通信。例如，RenderViewHost和RenderView之间的IPC通信，就代表了Browser进程请求Render进程加载、更新和渲染一个网页。

RenderViewHost和RenderView之间的IPC通信，实际上是通过一个UNIX Socket进行的。这个UNIX Socket的两端分别被封装为两个Channel对象，分别运行在Browser进程和Render进程各自的IO线程中。这样RenderViewHost和RenderView之间的IPC通信就要通过上述的两个Channel对象进行。

在Browser进程中，由于RenderViewHost对象运行在主线程中，因此当它需要请求运行在IO线程中的Channel对象执行一次IPC时，就要通过IO线程的消息循环进行。这符合我们在前面[Chromium多线程模型设计和实现分析][Chromium]一文中提到的Chromium的多线程设计哲学：每一个对象都只运行在一个线程中，对象之间需要通信时就通过消息循环进行。同样，在Render进程中，由于RenderView对象运行在Render线程中，因此当Render进程的Channel对象接收一个来自Browser进程的RenderViewHost对象的IPC消息时，需要通过Render线程的消息循环将IPC消息转发给RenderView进行处理。从RenderView对象到RenderViewHost对象的通信过程也是类似的。

我们分析Render进程的启动过程，目的就是为了能够理解Browser进程和Render进程是如何建立IPC通道的，因为以后Browser进程与Render进程的交互和协作，都是通过这个IPC通道进行的。为此，我们在分析Render进程的启动过程中，将着重分析图1涉及到的各个对象的初始过程。

我们注意到，运行在Browser进程中的通信对象是以Host结尾的，而在运行在Render进程中的对等通信对象，则是没有Host结尾的，因此当我们Chromium的源代码中看到一个对象的类型时，就可以推断出该对象运行在哪个进程中。

事实上，RenderProcessHost、RenderViewHost、RenderProcess和RenderView仅仅是定义了一个抽象接口，真正用来执行IPC通信的对象，是实现了上述抽象接口的一个实现者对象，这些实现者对象的类型以Impl结尾，因此，RenderProcessHost、RenderViewHost、RenderProcess和RenderView对应的实现者对象的类型就分别为RenderProcessHostImpl、RenderViewHostImpl、RenderProcessImpl和RenderViewImpl。

为了更好地理解Render进程的启动过程，我们有必要了解上述Impl对象的类关系图。

RenderViewHostImpl对象的类关系图如下所示：

![SouthEast 1][]

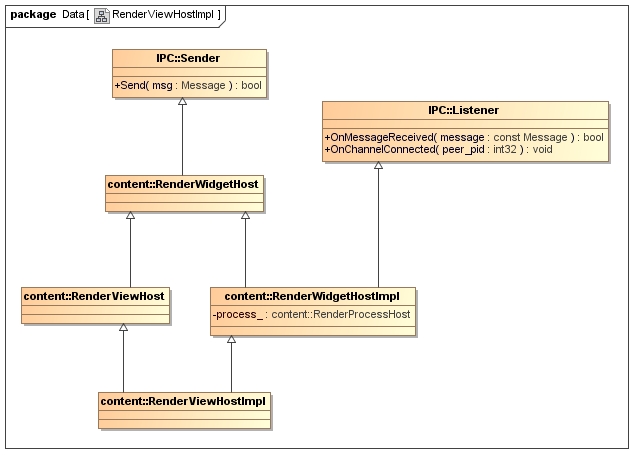

图2 RenderViewHostImpl类关系图

RenderViewHostImpl类多重继承了RenderViewHost类和RenderWidgetHostImpl类，后面这两个类又有一个共同的虚基类RenderWidgetHost，该虚基类又实现了一个Sender接口，该接口定义了一个重要的成员函数Send，用来执行IPC通信。

RenderWidgetHostImpl类还实现了一个Listener接口，该接口定义了两个重要的成员函数OnMessageReceived和OnChannelConnected。前者用来接收IPC消息并且进行分发，后者用来在IPC通道建立时执行一些初始化工作。

实际上，当RenderViewHostImpl类需要发起一次IPC时，它是通过父类RenderWidgetHostImpl的成员变量process\_指向的一个RenderProcessHost接口进行的。该RenderProcessHost接口指向的实际上是一个RenderProcessHostImpl对象，它的类关系图如图3所示：

![SouthEast 2][]

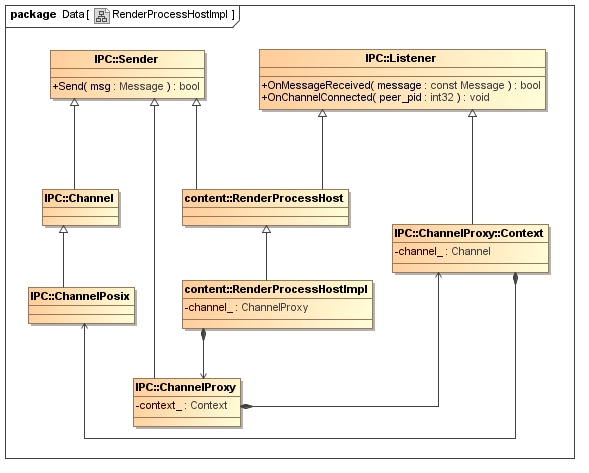

图3 RenderProcessHostImpl类关系图

RenderProcessHostImpl类实现了RenderProcessHost接口，后者又多重继承了Sender和Listener类。

RenderProcessHostImpl类有一个成员变量channel\_，它指向了一个ChannelProxy对象。ChannelProxy类实现了Sender接口，RenderProcessHostImpl类就是通过它来发送IPC消息的。

ChannelProxy类有一个成员变量context\_，它指向了一个ChannelProxy::Context对象。ChannelProxy::Context类实现了Listener接口，因此它可以用来接收IPC消息。ChannelProxy类就是通过ChannelProxy::Context类来发送和接收IPC消息的。

ChannelProxy::Context类有一个类型为Channel的成员变量channel\_，它指向的实际上是一个ChannelPosix对象。ChannelPosix类继承了Channel类，后者又实现了Sender接口。ChannelProxy::Context类就是通过ChannelPosix类发送IPC消息的。

绕了一圈，总结来说，就是RenderProcessHostImpl类是分别通过ChannelPosix类和ChannelProxy::Context类来发送和接收IPC消息的。

上面分析的RenderViewHostImpl对象和RenderProcessHostImpl对象都是运行在Browser进程的，接下来要分析的RenderViewImpl类和RenderProcessImpl类是运行在Render进程的。

RenderViewImpl对象的类关系图如下所示：

![SouthEast 3][]

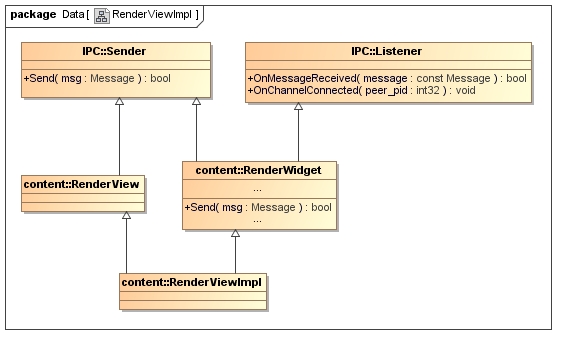

图4 RenderViewImpl类关系图

RenderViewImpl类多重继承了RenderView类和RenderWidget类。RenderView类实现了Sender接口。RenderWidget类也实现了Sender接口，同时也实现了Listener接口，因此它可以用来发送和接收IPC消息。

RenderWidget类实现了接口Sender的成员函数Send，RenderViewImpl类就是通过它来发送IPC消息的。RenderWidget类的成员函数Send又是通过一个用来描述Render线程的RenderThreadImpl对象来发送IPC类的。这个RenderThreadImpl对象可以通过调用RenderThread类的静态成员函数Get获得。

RenderThreadImpl对象的类关系图如下所示：

![SouthEast 4][]

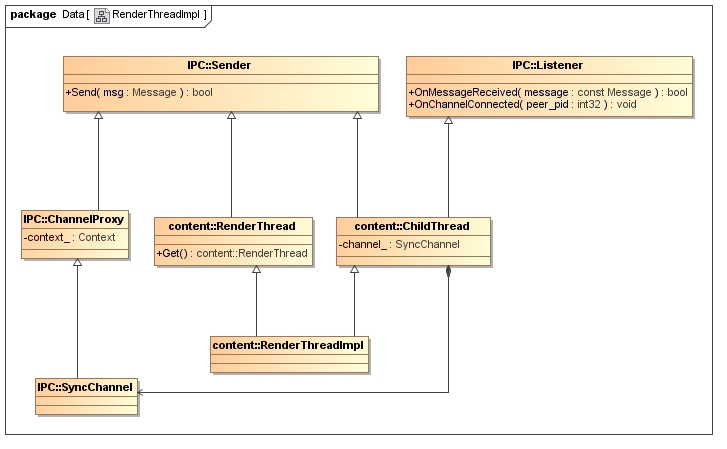

图5 RenderThreadImpl类关系图

RenderThreadImpl类多重继承了RenderThread类和ChildThread类。RenderThread类实现了Sender接口。ChildThread类也实现Sender接口，同时也实现了Listener接口，因此它可以用来发送和接收IPC消息。

ChildThread类有一个成员变量channel\_，它指向了一个SyncChannel对象。SyncChannel类继承了上面提到的ChannelProxy类，因此，ChildThread类通过其成员变量channel\_指向的SyncChannel对象可以发送IPC消息。

从上面的分析又可以知道，ChannelProxy类最终是通过ChannelPosix类发送IPC消息的，因此总结来说，就是RenderThreadImpl是通过ChannelPosix类发送IPC消息的。

接下来我们再来看RenderProcessImpl对象的类关系图，如下所示：

![SouthEast 5][]

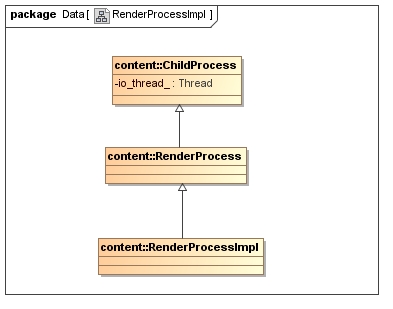

图6  RenderProcessImpl类关系图

RenderProcessImpl类继承了RenderProcess类，RenderProcess类又继承了ChildProcess类。ChildProcess类有一个成员变量io\_thread\_，它指向了一个Thread对象。该Thread对象描述的就是Render进程的IO线程。

有了上面的基础知识之后，接下来我们开始分析Render进程的启动过程。我们将Render进程的启动过程划分为两部分。第一部分是在Browser进程中执行的，它主要负责创建一个UNIX Socket，并且将该UNIX Socket的Client端描述符传递给接下来要创建的Render进程。第二部分是在Render进程中执行的，它负责执行一系列的初始化工作，其中之一就是将Browser进程传递过来的UNIX Socket的Client端描述符封装在一个Channel对象中，以便以后可以通过它来和Browser进程执行IPC。

Render进程启动过程的第一部分子过程如下所示：

![SouthEast 6][]

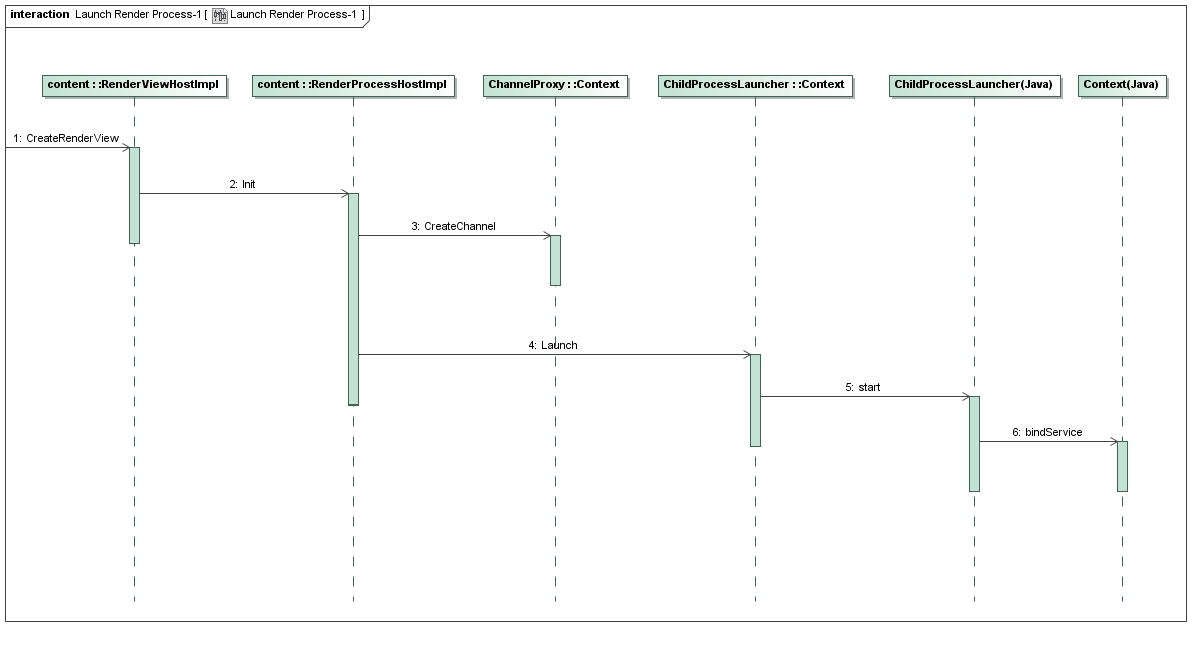

图7 Render进程启动的第一部分子过程

图7列出的仅仅是一些核心过程，接下来我们通过代码来分析这些核心过程。

我们首先了解什么情况下Browser进程会启动一个Render进程。当我们在Chromium的地址栏输入一个网址，然后进行加载的时候，Browser进程经过判断，发现需要在一个新的Render进程中渲染该网址的内容时，就会创建一个RenderViewHostImpl对象，并且调用它的成员函数CreateRenderView触发启动一个新的Render进程。后面我们分析WebView加载一个URL的时候，就会看到触发创建RenderViewHostImpl对象的流程。

RenderViewHostImpl对象的创建过程，即RenderViewHostImpl类的构造函数的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  RenderViewHostImpl::RenderViewHostImpl(
2.      SiteInstance\* instance,
3.      RenderViewHostDelegate\* delegate,
4.      RenderWidgetHostDelegate\* widget\_delegate,
5.      int routing\_id,
6.      int main\_frame\_routing\_id,
7.      bool swapped\_out,
8.      bool hidden)
9.      : RenderWidgetHostImpl(widget\_delegate,
10.                            instance->GetProcess(),
11.                            routing\_id,
12.                            hidden),
13.       ...... \{
14.
15.   ......
16. \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_view\_host\_impl.cc中。

这里我们主要关注类型为SiteInstance的参数instance，它指向的实际上是一个SiteInstanceImpl对象，用来描述Chromium当前加载的一个网站实例。RenderViewHostImpl类的构造函数调用该SiteInstanceImpl对象的成员函数GetProcess获得一个RenderProcessHostImpl对象，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  RenderProcessHost\* SiteInstanceImpl::GetProcess() \{
2.    ......
3.
4.    // Create a new process if ours went away or was reused.
5.    if (!process\_) \{
6.      BrowserContext\* browser\_context = browsing\_instance\_->browser\_context();
7.
8.      // If we should use process-per-site mode (either in general or for the
9.      // given site), then look for an existing RenderProcessHost for the site.
10.     bool use\_process\_per\_site = has\_site\_ &&
11.         RenderProcessHost::ShouldUseProcessPerSite(browser\_context, site\_);
12.     if (use\_process\_per\_site) \{
13.       process\_ = RenderProcessHostImpl::GetProcessHostForSite(browser\_context,
14.                                                               site\_);
15.     \}
16.
17.     // If not (or if none found), see if we should reuse an existing process.
18.     if (!process\_ && RenderProcessHostImpl::ShouldTryToUseExistingProcessHost(
19.             browser\_context, site\_)) \{
20.       process\_ = RenderProcessHostImpl::GetExistingProcessHost(browser\_context,
21.                                                                site\_);
22.     \}
23.
24.     // Otherwise (or if that fails), create a new one.
25.     if (!process\_) \{
26.       if (g\_render\_process\_host\_factory\_) \{
27.         process\_ = g\_render\_process\_host\_factory\_->CreateRenderProcessHost(
28.             browser\_context, this);
29.       \} else \{
30.         StoragePartitionImpl\* partition =
31.             static\_cast<StoragePartitionImpl\*>(
32.                 BrowserContext::GetStoragePartition(browser\_context, this));
33.         process\_ = new RenderProcessHostImpl(browser\_context,
34.                                              partition,
35.                                              site\_.SchemeIs(kGuestScheme));
36.       \}
37.     \}
38.
39.     ......
40.   \}
41.   ......
42.
43.   return process\_;
44. \}

这个函数定义在文件external/chromium\_org/content/browser/site\_instance\_impl.cc中。

SiteInstanceImpl对象的成员变量process\_是一个RenderProcessHost指针，当它的值等于NULL的时候，就表示Chromium还没有为当前正在处理的一个SiteInstanceImpl对象创建过Render进程，这时候就需要创建一个RenderProcessHostImpl对象，并且保存在成员变量process\_中，以及返回给调用者，以便调用者接下来可以通过它启动一个Render进程。另一方面，如果SiteInstanceImpl对象的成员变量process\_已经指向了一个RenderProcessHostImpl对象，那么就直接将该RenderProcessHostImpl对象返回给调用者即可。

注意上述RenderProcessHostImpl对象的创建过程：

1. 如果Chromium启动时，指定了同一个网站的所有网页都在同一个Render进程中加载，即本地变量use\_process\_per\_site的值等于true，那么这时候SiteInstanceImpl类的成员函数GetProcess就会先调用RenderProcessHostImpl类的静态函数GetProcessHostForSite检查之前是否已经为当前正在处理的SiteInstanceImpl对象描述的网站创建过Render进程。如果已经创建过，那么就可以获得一个对应的RenderProcessHostImpl对象。

2. 如果按照上面的方法找不到一个相应的RenderProcessHostImpl对象，本来就应该要创建一个新的Render进程了，也就是要创建一个新的RenderProcessHostImpl对象了。但是由于当前创建的Render进程已经超出预设的最大数量了，这时候就要复用前面已经启动的Render进程，即使这个Render进程加载的是另一个网站的内容。

3. 如果通过前面两步仍然找不到一个对应的RenderProcessHostImpl对象，这时候就真的是需要创建一个RenderProcessHostImpl对象了。取决于SiteInstanceImpl类的静态成员变量g\_render\_process\_host\_factory\_是否被设置，创建一个新的RenderProcessHostImpl对象的方式有所不同。如果该静态成员变量被设置了指向一个RenderProcessHostFactory对象，那么就调用该RenderProcessHostFactory对象的成员函数CreateRenderProcessHost创建一个从RenderProcessHost类继承下来的子类对象。否则的话，就直接创建一个RenderProcessHostImpl对象。

这一步执行完成后，回到RenderViewHostImpl类的构造函数中，从这里返回的RenderProcessHostImpl对象用来初始化RenderViewHostImpl类的父类RenderWidgetHostImpl，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  RenderWidgetHostImpl::RenderWidgetHostImpl(RenderWidgetHostDelegate\* delegate,
2.                                             RenderProcessHost\* process,
3.                                             int routing\_id,
4.                                             bool hidden)
5.      : ......,
6.        process\_(process),
7.        ...... \{
8.    ......
9.  \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_widget\_host\_impl.cc中。

参数process指向的RenderProcessHostImpl对象保存在RenderWidgetHostImpl类的成员变量process\_中，以后就可以通过RenderWidgetHostImpl类的成员函数GetProcess获得该RenderProcessHostImpl对象，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  RenderProcessHost\* RenderWidgetHostImpl::GetProcess() const \{
2.    return process\_;
3.  \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_widget\_host\_impl.cc中。

有了RenderProcessHostImpl之后，接下来我们就开始分析RenderViewHostImpl类的成员函数CreateRenderView创建一个新的Render进程的过程了，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool RenderViewHostImpl::CreateRenderView(
2.      const base::string16& frame\_name,
3.      int opener\_route\_id,
4.      int proxy\_route\_id,
5.      int32 max\_page\_id,
6.      bool window\_was\_created\_with\_opener) \{
7.    ......
8.
9.    if (!GetProcess()->Init())
10.     return false;
11.
12.   ......
13.
14. \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_view\_host\_impl.cc中。

RenderViewHostImpl类的成员函数CreateRenderView首先调用从父类RenderWidgetHostImpl继承下来的成员函数GetProcess获得一个RenderProcessHostImpl对象，接着再调用该RenderProcessHostImpl对象的成员函数Init检查是否需要为当前加载的网页创建一个新的Render进程。

RenderProcessHostImpl类的成员函数Init的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool RenderProcessHostImpl::Init() \{
2.    // calling Init() more than once does nothing, this makes it more convenient
3.    // for the view host which may not be sure in some cases
4.    if (channel\_)
5.      return true;
6.
7.    ......
8.
9.    // Setup the IPC channel.
10.   const std::string channel\_id =
11.       IPC::Channel::GenerateVerifiedChannelID(std::string());
12.   channel\_ = IPC::ChannelProxy::Create(
13.       channel\_id,
14.       IPC::Channel::MODE\_SERVER,
15.       this,
16.       BrowserThread::GetMessageLoopProxyForThread(BrowserThread::IO).get());
17.
18.   ......
19.
20.   CreateMessageFilters();
21.
22.   ......
23.
24.   if (run\_renderer\_in\_process()) \{
25.     ......
26.     in\_process\_renderer\_.reset(g\_renderer\_main\_thread\_factory(channel\_id));
27.
28.     base::Thread::Options options;
29.     ......
30.     options.message\_loop\_type = base::MessageLoop::TYPE\_DEFAULT;
31.
32.     in\_process\_renderer\_->StartWithOptions(options);
33.
34.     g\_in\_process\_thread = in\_process\_renderer\_->message\_loop();
35.
36.     ......
37.   \} else \{
38.     ......
39.
40.     CommandLine\* cmd\_line = new CommandLine(renderer\_path);
41.     ......
42.     AppendRendererCommandLine(cmd\_line);
43.     cmd\_line->AppendSwitchASCII(switches::kProcessChannelID, channel\_id);
44.
45.     ......
46.
47.     child\_process\_launcher\_.reset(new ChildProcessLauncher(
48.         new RendererSandboxedProcessLauncherDelegate(channel\_.get()),
49.         cmd\_line,
50.         GetID(),
51.         this));
52.
53.     ......
54.   \}
55.
56.   return true;
57. \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_process\_host\_impl.cc中。

RenderProcessHostImpl类有一个类型为scoped\_ptr<IPC::ChannelProxy>成员变量channel\_，当它引用了一个IPC::ChannelProxy对象的时候，就表明已经为当前要加载的网而创建过Render进程了，因此在这种情况下，就无需要往前执行了。

我们假设到目前为止，还没有为当前要加载的网页创建过Render进程。接下来RenderProcessHostImpl类的成员函数Init就会做以下四件事情：

1. 先调用IPC::Channel类的静态成员函数GenerateVerifiedChannelID生成一个接下来用于创建UNIX Socket的名字，接着再以该名字为参数，调用IPC::ChannelProxy类的静态成员函数Create创建一个用于执行IPC的Channel，该Channel就保存在RenderProcessHostImpl类的成员变量channel\_中。

2. 调用RenderProcessHostImpl类的成员函数CreateMessageFilters创建一系列的Message Filter，用来过滤IPC消息。

3. 如果所有网页都在Browser进程中加载，即不单独创建Render进程来加载网页，那么这时候调用父类RenderProcessHost的静态成员函数run\_renderer\_in\_process的返回值就等于true。在这种情况下，就会通过在本进程（即Browser进程）创建一个新的线程来渲染网页。这个线程由RenderProcessHostImpl类的静态成员变量g\_renderer\_main\_thread\_factory描述的一个函数创建，它的类型为InProcessRendererThread。InProcessRendererThread类继承了base::Thread类，从前面[Chromium多线程模型设计和实现分析][Chromium]一文可以知道，当调用它的成员函数StartWithOptions的时候，新的线程就会运行起来。这时候如果我们再调用它的成员函数message\_loop，就可以获得它的Message Loop。有了这个Message Loop之后，以后就可以向它发送消息了。

4. 如果网页要单独的Render进程中加载，那么调用创建一个命令行，并且以该命令行以及前面创建的IPC::ChannelProxy对象为参数，创建一个ChildProcessLauncher对象，而该ChildProcessLauncher对象在创建的过程，就会启动一个新的Render进程。

接下来，我们主要分析第1、3和4件事情，第2件事情在接下来的一篇文章中分析IPC消息分发机制时再分析。

第一件事情涉及到IPC::Channel类的静态成员函数GenerateVerifiedChannelID和IPC::ChannelProxy类的静态成员函数Create。

IPC::Channel类的静态成员函数GenerateVerifiedChannelID的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  std::string Channel::GenerateVerifiedChannelID(const std::string& prefix) \{
2.    // A random name is sufficient validation on posix systems, so we don't need
3.    // an additional shared secret.
4.
5.    std::string id = prefix;
6.    if (!id.empty())
7.      id.append(".");
8.
9.    return id.append(GenerateUniqueRandomChannelID());
10. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_posix.cc中。

IPC::Channel类的静态成员函数GenerateVerifiedChannelID实际上是调用另外一个静态成员函数GenerateUniqueRandomChannelID生成一个唯一的随机名字，后者的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  base::StaticAtomicSequenceNumber g\_last\_id;
2.
3.  ......
4.
5.  std::string Channel::GenerateUniqueRandomChannelID() \{
6.    ......
7.
8.    int process\_id = base::GetCurrentProcId();
9.    return base::StringPrintf("%d.%u.%d",
10.       process\_id,
11.       g\_last\_id.GetNext(),
12.       base::RandInt(0, std::numeric\_limits<int32>::max()));
13. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel.cc中。

从这里就可以看到，这个用来创建UNIX Socket的名字由当前进程的PID、一个顺序数和一个随机数通过"."符号连接而成的。

回到RenderProcessHostImpl类的成员函数Init中，有了用来创建UNIX Socket的名字之后，就可以调用IPC::ChannelProxy类的静态成员函数Create创建一个Channel了，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  scoped\_ptr<ChannelProxy> ChannelProxy::Create(
2.      const IPC::ChannelHandle& channel\_handle,
3.      Channel::Mode mode,
4.      Listener\* listener,
5.      base::SingleThreadTaskRunner\* ipc\_task\_runner) \{
6.    scoped\_ptr<ChannelProxy> channel(new ChannelProxy(listener, ipc\_task\_runner));
7.    channel->Init(channel\_handle, mode, true);
8.    return channel.Pass();
9.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

IPC::ChannelProxy类的静态成员函数Create首先是创建了一个ChannelProxy对象，然后再调用该ChannelProxy对象的成员函数Init执行初始化工作，最后返回该ChannelProxy对象给调用者。

ChannelProxy对象的创建过程如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChannelProxy::ChannelProxy(Listener\* listener,
2.                             base::SingleThreadTaskRunner\* ipc\_task\_runner)
3.      : context\_(new Context(listener, ipc\_task\_runner)), did\_init\_(false) \{
4.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc。

ChannelProxy类的构造函数主要是创建一个ChannelProxy::Context对象，并且将该ChannelProxy::Context对象保存在成员变量context\_中。

ChannelProxy::Context对象的创建过程如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChannelProxy::Context::Context(Listener\* listener,
2.                                 base::SingleThreadTaskRunner\* ipc\_task\_runner)
3.      : listener\_task\_runner\_(base::ThreadTaskRunnerHandle::Get()),
4.        listener\_(listener),
5.        ipc\_task\_runner\_(ipc\_task\_runner),
6.        ......
7.        message\_filter\_router\_(new MessageFilterRouter()),
8.        ...... \{
9.    ......
10. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

ChannelProxy::Context类有三个成员变量是需要特别关注的，它们分别是：

1.** listenter\_task\_runner\_**。这个成员变量的类型为scoped\_refptr<base::SingleThreadTaskRunner>，它指向的是一个SingleThreadTaskRunner对象。这个SingleThreadTaskRunner对象通过调用ThreadTaskRunnerHandle类的静态成员函数Get获得。从前面[Chromium多线程模型设计和实现分析][Chromium]一文可以知道，ThreadTaskRunnerHandle类的静态成员函数Get返回的SingleThreadTaskRunner对象实际上是当前线程的一个MessageLoopProxy对象，通过该MessageLoopProxy对象可以向当前线程的消息队列发送消息。当前线程即为Browser进程的主线程。

2. **listener\_**。这是一个IPC::Listener指针，它的值设置为参数listener的值。从前面的图3可以知道，RenderProcessHostImpl类实现了IPC::Listener接口，而且从前面的调用过程过程可以知道，参数listener指向的就是一个RenderProcessHostImpl对象。以后正在创建的ChannelProxy::Context对象在IO线程中接收到Render进程发送过来的IPC消息之后，就会转发给成员变量listener\_指向的RenderProcessHostImpl对象处理，但是并不是让后者直接在IO线程处理，而是让后者在成员变量listener\_task\_runner\_描述的线程中处理，即Browser进程的主线程处理。也就是说，ChannelProxy::Context类的成员变量listener\_task\_runner\_和listener\_是配合在一起使用的，后面我们分析IPC消息的分发机制时就可以看到这一点。

3. **ipc\_task\_runner\_**。这个成员变量与前面分析的成员变量listener\_task\_runner一样，类型都为scoped\_refptr<base::SingleThreadTaskRunner>，指向的者是一个SingleThreadTaskRunner对象。不过，这个SingleThreadTaskRunner对象由参数ipc\_task\_runner指定。从前面的调用过程可以知道，这个SingleThreadTaskRunner对象实际上是与Browser进程的IO线程关联的一个MessageLoopProxy对象。这个MessageLoopProxy对象用来接收Render进程发送过来的IPC消息。也就是说，Browser进程在IO线程中接收IPC消息。

ChannelProxy::Context类还有一个重要的成员变量message\_filter\_router\_，它指向一个MessageFilterRouter对象，用来过滤IPC消息，后面我们分析IPC消息的分发机制时再详细分析。

回到ChannelProxy类的静态成员函数Create中，创建了一个ChannelProxy对象之后，接下来就调用它的成员函数Init进行初始化，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void ChannelProxy::Init(const IPC::ChannelHandle& channel\_handle,
2.                          Channel::Mode mode,
3.                          bool create\_pipe\_now) \{
4.    ......
5.
6.    if (create\_pipe\_now) \{
7.      ......
8.      context\_->CreateChannel(channel\_handle, mode);
9.    \} else \{
10.     context\_->ipc\_task\_runner()->PostTask(
11.         FROM\_HERE, base::Bind(&Context::CreateChannel, context\_.get(),
12.                               channel\_handle, mode));
13.   \}
14.
15.   // complete initialization on the background thread
16.   context\_->ipc\_task\_runner()->PostTask(
17.       FROM\_HERE, base::Bind(&Context::OnChannelOpened, context\_.get()));
18.
19.   ......
20. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

从前面的调用过程知道，参数channel\_handle描述的是一个UNIX Socket名称，参数mode的值为IPC::Channel::MODE\_SERVER，参数create\_pipe\_now的值为true。这样，ChannelProxy类的成员函数Init就会马上调用前面创建的ChannelProxy::Context对象的成员函数CreateChannel创建一个IPC通信通道，也就是在当前线程中创建一个IPC通信通道 。

另一个方面，如果参数create\_pipe\_now的值等于false，那么ChannelProxy类的成员函数Init就不是在当前线程创建IPC通信通道，而是在IO线程中创建。因为它先通过前面创建的ChannelProxy::Context对象的成员函数ipc\_task\_runner获得其成员变量ipc\_task\_runner\_描述的SingleThreadTaskRunner对象，然后再将创建IPC通信通道的任务发送到该SingleThreadTaskRunner对象描述的IO线程的消息队列去。当该任务被处理时，就会调用ChannelProxy::Context类的成员函数CreateChannel。

当调用ChannelProxy::Context类的成员函数CreateChannel创建好一个IPC通信通道之后，ChannelProxy类的成员函数Init还会向当前进程的IO线程的消息队列发送一个消息，该消息绑定的是ChannelProxy::Context类的成员函数OnChannelOpened。因此，接下来我们就分别分析ChannelProxy::Context类的成员函数CreateChannel和OnChannelOpened。

ChannelProxy::Context类的成员函数CreateChannel的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void ChannelProxy::Context::CreateChannel(const IPC::ChannelHandle& handle,
2.                                            const Channel::Mode& mode) \{
3.    ......
4.    channel\_ = Channel::Create(handle, mode, this);
5.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

ChannelProxy::Context类的成员函数CreateChannel调用Channel类的成员函数Create创建了一个IPC通信通道，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  scoped\_ptr<Channel> Channel::Create(
2.      const IPC::ChannelHandle &channel\_handle, Mode mode, Listener\* listener) \{
3.    return make\_scoped\_ptr(new ChannelPosix(
4.        channel\_handle, mode, listener)).PassAs<Channel>();
5.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_posix.cc中。

从这里可以看到，对于Android平台来说，IPC通信通道通过一个ChannelPosix对象描述，该ChannelPosix对象的创建过程如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChannelPosix::ChannelPosix(const IPC::ChannelHandle& channel\_handle,
2.                             Mode mode, Listener\* listener)
3.      : ChannelReader(listener),
4.        mode\_(mode),
5.        ......
6.        pipe\_(-1),
7.        client\_pipe\_(-1),
8.  \#if defined(IPC\_USES\_READWRITE)
9.        fd\_pipe\_(-1),
10.       remote\_fd\_pipe\_(-1),
11. \#endif  // IPC\_USES\_READWRITE
12.       pipe\_name\_(channel\_handle.name),
13.       ...... \{
14.   ......
15.   if (!CreatePipe(channel\_handle)) \{
16.     ......
17.   \}
18. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_posix.cc中。

从前面的调用过程可以知道，参数channel\_handle描述的是一个UNIX Socket名称，参数mode的值等于IPC::Channel::MODE\_SERVER，参数listener指向的是前面创建的ChannelProxy::Context对象。

ChannelPosix类继承了ChannelReader类，后者用来读取从Render进程发送过来的IPC消息，并且将读取到的IPC消息发送给参数listener描述的ChannelProxy::Context对象，因此这里会将参数listener描述的ChannelProxy::Context对象传递给ChannelReader的构造函数。

ChannelPosix类通过UNIX Socket来描述IPC通信通道，这个UNIX Socket的Server端和Client文件描述符分别保存在成员变量pipe\_和client\_pipe\_中。如果定义了宏IPC\_USES\_READWRITE，那么当发送的消息包含有文件描述时，就会使用另外一个专用的UNIX Socket来传输文件描述符给对方。这个专用的UNIX Socket的Server端和Client端文件描述符保存在成员变量fd\_pipe\_和remote\_fd\_pipe\_中。后面分析IPC消息的分发过程时，我们再详细分析这一点。

ChannelPosix类的构造函数最后调用了另外一个成员函数CreatePipe开始创建IPC通信通道，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool ChannelPosix::CreatePipe(
2.      const IPC::ChannelHandle& channel\_handle) \{
3.    ......
4.
5.    int local\_pipe = -1;
6.    if (channel\_handle.socket.fd != -1) \{
7.      ......
8.    \} else if (mode\_ & MODE\_NAMED\_FLAG) \{
9.      ......
10.   \} else \{
11.     local\_pipe = PipeMap::GetInstance()->Lookup(pipe\_name\_);
12.     if (mode\_ & MODE\_CLIENT\_FLAG) \{
13.       if (local\_pipe != -1) \{
14.         ......
15.         local\_pipe = HANDLE\_EINTR(dup(local\_pipe));
16.         ......
17.       \} else \{
18.         ......
19.
20.         local\_pipe =
21.             base::GlobalDescriptors::GetInstance()->Get(kPrimaryIPCChannel);
22.       \}
23.     \} else if (mode\_ & MODE\_SERVER\_FLAG) \{
24.       ......
25.       base::AutoLock lock(client\_pipe\_lock\_);
26.       if (!SocketPair(&local\_pipe, &client\_pipe\_))
27.         return false;
28.       PipeMap::GetInstance()->Insert(pipe\_name\_, client\_pipe\_);
29.     \}
30.     ......
31.   \}
32.
33. \#if defined(IPC\_USES\_READWRITE)
34.   // Create a dedicated socketpair() for exchanging file descriptors.
35.   // See comments for IPC\_USES\_READWRITE for details.
36.   if (mode\_ & MODE\_CLIENT\_FLAG) \{
37.     if (!SocketPair(&fd\_pipe\_, &remote\_fd\_pipe\_)) \{
38.       return false;
39.     \}
40.   \}
41. \#endif  // IPC\_USES\_READWRITE
42.
43.   ......
44.
45.   pipe\_ = local\_pipe;
46.   return true;
47. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_posix.cc中。

ChannelHandle类除了用来保存UNIX Socket的名称之外，还可以用来保存与该名称对应的UNIX Socket的文件描述符。在我们这个情景中，参数channel\_handle仅仅保存了即将要创建的UNIX Socket的名称。

ChannelPosix类的成员变量mode\_的值等于IPC::Channel::MODE\_SERVER，它的MODE\_NAMED\_FLAG位等于0。Render进程启动之后，也会调用到ChannelPosix类的成员函数CreatePipe创建一个Client端的IPC通信通道，那时候用来描述Client端IPC通信通道的ChannelPosix对象的成员变量mode\_的值IPC::Channel::MODE\_CLIENT，它的MODE\_NAMED\_FLAG位同样等于0。因此，无论是在Browser进程中创建的Server端IPC通信通道，还是在Render进程中创建的Client端IPC通信通道，在调用ChannelPosix类的成员函数CreatePipe时，都按照以下逻辑进行。

对于Client端的IPC通信通道，即ChannelPosix类的成员变量mode\_的MODE\_CLIENT\_FLAG位等于1的情况，首先是在一个Pipe Map中检查是否存在一个UNIX Socket文件描述符与成员变量pipe\_name\_对应。如果存在，那么就使用该文件描述符进行IPC通信。如果不存在，那么再到Global Descriptors中检查是否存在一个UNIX Socket文件描述符与常量kPrimaryIPCChannel对应。如果存在，那么就使用该文件描述符进行IPC通信。实际上，当网页不是在独立的Render进程中加载时，执行的是前一个逻辑，而当网页是在独立的Render进程中加载时，执行的是后一个逻辑。

Chromium为了能够统一地处理网页在独立Render进程和不在独立Render进程加载两种情况，会对后者进行一个抽象，即会假设后者也是在独立的Render进程中加载一样。这样，Browser进程在加载该网页时，同样会创建一个图1所示的RenderProcess对象，不过该RenderProcess对象没有对应的一个真正的进程，对应的仅仅是Browser进程中的一个线程。也就是这时候，图1所示的RenderPocessHost对象和RenderProcess对象执行的仅仅是进程内通信而已，不过它们仍然是按照进程间的通信规则进行，也就是通过IO线程来间接进行。不过，在进程内建立IPC通信通道和在进程间建立IPC通信通道的方式是不一样的。具体来说，就是在进程间建立IPC通信通道，需要将描述该通道的UNIX Socket的Client端文件描述符从Browser进程传递到Render进程，Render进程接收到该文件描述符之后，就会以kPrimaryIPCChannel为键值保存在Global Descriptors中。而在进程内建立IPC通信通道时，描述IPC通信通道的UNIX Socket的Client端文件描述符直接以UNIX Socket名称为键值，保存在一个Pipe Map中即可。后面我们分析在进程内在进程间创建Client端IPC通信通道时，会继续看到这些相关的区别。

对于Server端的IPC通信通道，即ChannelPosix类的成员变量mode\_的MODE\_SERVER\_FLAG位等于1的情况，ChannelPosix类的成员函数CreatePipe调用函数SocketPair创建了一个UNIX Socket，其中，Server端文件描述符保存在成员变量pipe\_中，而Client端文件描述符保存在成员变量client\_pipe\_中，并且Client端文件描述符还会以与前面创建的UNIX Socket对应的名称为键值，保存在一个Pipe Map中，这就是为建立进程内IPC通信通道而准备的。

最后，如果定义了IPC\_USES\_READWRITE宏，如前面提到的，那么还会继续创建一个专门用来在进程间传递文件描述的UNIX Socket，该UNIX Socket的Server端和Client端文件描述符分别保存在成员变量fd\_pipe\_和remote\_fd\_pipe\_中。

这一步执行完成之后，一个Server端IPC通信通道就创建完成了。回到ChannelProxy类的成员函数Init中，它接下来是发送一个消息到Browser进程的IO线程的消息队列中，该消息绑定的是ChannelProxy::Context类的成员函数OnChannelOpened，它的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void ChannelProxy::Context::OnChannelOpened() \{
2.    ......
3.
4.    if (!channel\_->Connect()) \{
5.      OnChannelError();
6.      return;
7.    \}
8.
9.    ......
10. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

从前面的分析可以知道，ChannelProxy::Context类的成员变量channel\_指向的是一个ChannelPosix对象，这里调用它的成员函数Connect将它描述的IPC通信通道交给当前进程的IO线程进行监控。

ChannelPosix类的成员函数Connect的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool ChannelPosix::Connect() \{
2.    ......
3.
4.    bool did\_connect = true;
5.    if (server\_listen\_pipe\_ != -1) \{
6.      ......
7.    \} else \{
8.      did\_connect = AcceptConnection();
9.    \}
10.   return did\_connect;
11. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

当ChannelPosix类的成员变量server\_listen\_pipe\_的值不等于-1时，表示它描述的是一个用来负责监听IPC通信通道连接消息的Socket中，也就是这个Socket不是真正用来执行Browser进程和Render进程之间的通信的，而是Browser进程首先对ChannelPosix类的成员变量server\_listen\_pipe\_描述的Socket进行listen，接着Render进程通过connect连接到该Socket，使得Browser进程accepet到一个新的Socket，然后再通过这个新的Socket与Render进程执行IPC。

在我们这个情景中，ChannelPosix类的成员变量server\_listen\_pipe\_的值等于-1，因此接下来ChannelPosix类的成员函数Connect调用了另外一个成员函数AcceptConnection，它的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool ChannelPosix::AcceptConnection() \{
2.    base::MessageLoopForIO::current()->WatchFileDescriptor(
3.        pipe\_, true, base::MessageLoopForIO::WATCH\_READ, &read\_watcher\_, this);
4.    QueueHelloMessage();
5.
6.    if (mode\_ & MODE\_CLIENT\_FLAG) \{
7.      // If we are a client we want to send a hello message out immediately.
8.      // In server mode we will send a hello message when we receive one from a
9.      // client.
10.     waiting\_connect\_ = false;
11.     return ProcessOutgoingMessages();
12.   \} else if (mode\_ & MODE\_SERVER\_FLAG) \{
13.     waiting\_connect\_ = true;
14.     return true;
15.   \} else \{
16.     NOTREACHED();
17.     return false;
18.   \}
19. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc中。

ChannelPosix类的成员函数AcceptConnection首先是获得与当前进程的IO线程关联的一个MessageLoopForIO对象，接着再调用该MessageLoopForIO对象的成员函数WatchFileDescriptor对成员变量pipe\_ 描述的一个UNIX Socket进行监控。MessageLoopForIO类的成员函数WatchFileDescriptor最终会调用到在前面[Chromium多线程模型设计和实现分析][Chromium]一文中提到的MessagePumpLibevent对该UNIX Socket进行监控。这意味着当该UNIX Socket有新的IPC消息需要接收时，当前正在处理的ChannelPosix对象的成员函数OnFileCanReadWithoutBlocking就会被调用。这一点需要理解Chromium的多线程机制，具体可以参考[Chromium多线程模型设计和实现分析][Chromium]一文。

接下来，ChannelPosix类的成员函数AcceptConnection还会调用另外一个成员函数QueueHelloMessage创建一个Hello Message，并且将该Message添加到内部的一个IPC消息队列去等待发送给对方进程。执行IPC的双方，就是通过这个Hello Message进行握手的。具体来说，就是Server端和Client端进程建立好连接之后，由Client端发送一个Hello Message给Server端，Server端接收到该Hello Message之后，就认为双方已经准备就绪，可以进行IPC了。

因此，如果当前正在处理的ChannelPosix对象描述的是Client端的通信通道，即它的成员变量mode\_的MODE\_CLIENT\_FLAG位等于1，那么ChannelPosix类的成员函数AcceptConnection就会马上调用另外一个成员函数ProcessOutgoingMessages前面创建的Hello Message发送给Server端。

另一方面，如果当前正在处理的ChannelPosix对象描述的是Server端的通信通道，那么ChannelPosix类的成员函数AcceptConnection就仅仅是将成员变量waiting\_connect\_的值设置为true，表示正在等待Client端发送一个Hello Message过来。

关于Hello Message的发送和接收，我们在接下来的一篇文章分析IPC消息分发机制时再详细分析。

这一步执行完成之后，Server端的IPC通信通道就创建完成了，也就是Browser进程已经创建好了一个Server端的IPC通信通道。回到RenderProcessHostImpl类的成员函数Init中，它接下来要做的事情就是启动Render进程。

我们首先考虑网页不是在独立的Render进程加载的情况，即在Browser进程加载的情况，这时候并没有真的启动了一个Render进程，而仅仅是在Browser进程中创建了一个RenderProcess对象而已，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool RenderProcessHostImpl::Init() \{
2.    ......
3.
4.    // Setup the IPC channel.
5.    const std::string channel\_id =
6.        IPC::Channel::GenerateVerifiedChannelID(std::string());
7.    channel\_ = IPC::ChannelProxy::Create(
8.        channel\_id,
9.        IPC::Channel::MODE\_SERVER,
10.       this,
11.       BrowserThread::GetMessageLoopProxyForThread(BrowserThread::IO).get());
12.
13.   ......
14.
15.   if (run\_renderer\_in\_process()) \{
16.     ......
17.     in\_process\_renderer\_.reset(g\_renderer\_main\_thread\_factory(channel\_id));
18.
19.     base::Thread::Options options;
20.     ......
21.     options.message\_loop\_type = base::MessageLoop::TYPE\_DEFAULT;
22.
23.     in\_process\_renderer\_->StartWithOptions(options);
24.
25.     g\_in\_process\_thread = in\_process\_renderer\_->message\_loop();
26.
27.     ......
28.   \} else \{
29.     ......
30.   \}
31.
32.   return true;
33. \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_process\_host\_impl.cc中。

前面在分析RenderProcessHostImpl类的成员函数Init时提到，RenderProcessHostImpl类的静态成员变量g\_renderer\_main\_thread\_factory描述的是一个函数，通过它可以创建一个类型为InProcessRendererThread的线程。

一个类型为InProcessRendererThread的线程的创建过程如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  InProcessRendererThread::InProcessRendererThread(const std::string& channel\_id)
2.      : Thread("Chrome\_InProcRendererThread"), channel\_id\_(channel\_id) \{
3.  \}

这个函数定义在文件external/chromium\_org/content/renderer/in\_process\_renderer\_thread.cc中。

从这里就可以看到，InProcessRendererThread类是从Thread类继承下来的，因此这里调用了Thread类的构造函数。

此外，InProcessRendererThread类的构造函数还会将参数channel\_id描述的一个UNIX Socket名称保存在成员变量channel\_id\_中。从前面的分析可以知道，该名称对应的UNIX Socket已经创建出来了，并且它的Client端文件描述符以该名称为键值，保存在一个Pipe Map中。

回到RenderProcessHostImpl类的成员函数Init中，接下来它会调用前面创建的InProcessRendererThread对象的成员函数StartWithOptions启动一个线程。从前面[Chromium多线程模型设计和实现分析][Chromium]一文可以知道，当该线程启动起来之后，并且在进入消息循环之前，会被调用InProcessRendererThread类的成员函数Init执行初始化工作。

InProcessRendererThread类的成员函数Init的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void InProcessRendererThread::Init() \{
2.    render\_process\_.reset(new RenderProcessImpl());
3.    new RenderThreadImpl(channel\_id\_);
4.  \}

这个函数定义在文件external/chromium\_org/content/renderer/in\_process\_renderer\_thread.cc中。

InProcessRendererThread类的成员函数Init首先在当前进程，即Browser进程，创建了一个RenderProcessImpl对象，保存在成员变量render\_process\_中，描述一个假的Render进程，接着再创建了一个RenderThreadImpl对象描述当前线程，即当前正在处理的InProcessRendererThread对象描述的线程。

在RenderProcessImpl对象的创建中，会创建一个IO线程，该IO线程负责与Browser进程启动时就创建的一个IO线程执行IPC通信。从图6可以知道，RenderProcessImpl类继承了RenderProcess类，RenderProcess类又继承了ChildProcess类，创建IO线程的工作是从ChildProcess类的构造函数中进行的，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChildProcess::ChildProcess()
2.      : ...... \{
3.    ......
4.
5.    // We can't recover from failing to start the IO thread.
6.    CHECK(io\_thread\_.StartWithOptions(
7.        base::Thread::Options(base::MessageLoop::TYPE\_IO, 0)));
8.
9.    ......
10. \}

这个函数定义在文件external/chromium\_org/content/child/child\_process.cc中。

从这里就可以看到，ChildProcess类的构造函数调用了成员变量io\_thread\_描述的一个Thread对象的成员函数StartWithOptions创建了一个IO线程。

回到InProcessRendererThread类的成员函数Init中，在RenderThreadImpl对象的创建过程，会创建一个Client端的IPC通信通道，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  RenderThreadImpl::RenderThreadImpl(const std::string& channel\_name)
2.      : ChildThread(channel\_name) \{
3.    ......
4.  \}

这个函数定义在文件external/chromium\_org/content/renderer/render\_thread\_impl.cc中。

从这里可以看到，RenderThreadImpl类继承了ChildThread类，创建Client端IPC通信通道的过程是在ChildThread类的构造函数中进行的，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChildThread::ChildThread(const std::string& channel\_name)
2.      : channel\_name\_(channel\_name),
3.        ..... \{
4.    Init();
5.  \}

这个函数定义在文件external/chromium\_org/content/child/child\_thread.cc中。

ChildThread类的构造函数将参数channel\_name描述的一个UNIX Socket的名称保存在成员变量channel\_name\_之后，就调用了另外一个成员函数Init执行创建Client端IPC通信通道的工作，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void ChildThread::Init() \{
2.    ......
3.
4.    channel\_ =
5.        IPC::SyncChannel::Create(channel\_name\_,
6.                                 IPC::Channel::MODE\_CLIENT,
7.                                 this,
8.                                 ChildProcess::current()->io\_message\_loop\_proxy(),
9.                                 true,
10.                                ChildProcess::current()->GetShutDownEvent());
11.
12.   ......
13. \}

这个函数定义在文件external/chromium\_org/content/child/child\_thread.cc中。

Client端IPC通信通道通过IPC::SyncChannel类的静态成员函数Create进行创建，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  scoped\_ptr<SyncChannel> SyncChannel::Create(
2.      const IPC::ChannelHandle& channel\_handle,
3.      Channel::Mode mode,
4.      Listener\* listener,
5.      base::SingleThreadTaskRunner\* ipc\_task\_runner,
6.      bool create\_pipe\_now,
7.      base::WaitableEvent\* shutdown\_event) \{
8.    scoped\_ptr<SyncChannel> channel =
9.        Create(listener, ipc\_task\_runner, shutdown\_event);
10.   channel->Init(channel\_handle, mode, create\_pipe\_now);
11.   return channel.Pass();
12. \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_sync\_channel.cc中。

IPC::SyncChannel类的静态成员函数Create首先调用另外一个重载版本的静态成员函数Create创建一个SyncChannel对象，接着再调用该SyncChannel的成员函数Init执行初始化工作。

IPC::SyncChannel类是从IPC::ChannelProxy类继承下来的，它与IPC::ChannelProxy的区别在于，前者既可以用来发送同步的IPC消息，也可以用来发送异步的IPC消息，而后者只可以用来发送异步消息。所谓同步IPC消息，就是发送者发送它给对端之后，会一直等待对方发送一个回复，而对于异步IPC消息，发送者把它发送给对端之后，不会进行等待，而是直接返回。后面分析IPC消息的分发机制时我们再详细分析这一点。

IPC::SyncChannel类的成员函数Init是从父类IPC::ChannelProxy类继承下来的，后者我们前面已经分析过了，主要区别在于这里传递第二个参数mode的值等于IPC::Channel::MODE\_CLIENT，表示要创建的是一个Client端的IPC通信通道。

接下来，我们就主要分析IPC::SyncChannel类三个参数版本的静态成员函数Create创建SyncChannel对象的过程，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  scoped\_ptr<SyncChannel> SyncChannel::Create(
2.      Listener\* listener,
3.      base::SingleThreadTaskRunner\* ipc\_task\_runner,
4.      WaitableEvent\* shutdown\_event) \{
5.    return make\_scoped\_ptr(
6.        new SyncChannel(listener, ipc\_task\_runner, shutdown\_event));
7.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_sync\_channel.cc中。

IPC::SyncChannel类三个参数版本的静态成员函数Create创建了一个SyncChannel对象，并且将该SyncChannel对象返回给调用者。

SyncChannel对象的创建过程如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  SyncChannel::SyncChannel(
2.      Listener\* listener,
3.      base::SingleThreadTaskRunner\* ipc\_task\_runner,
4.      WaitableEvent\* shutdown\_event)
5.      : ChannelProxy(new SyncContext(listener, ipc\_task\_runner, shutdown\_event)) \{
6.    ......
7.    StartWatching();
8.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_sync\_channel.cc中。

从前面的调用过程可以知道，参数listener描述的是一个ChildThread对象，参数ipc\_task\_runner描述的是与前面在ChildProcess类的构造函数中创建的IO线程关联的一个MessageLoopProxy对象，参数shutdown\_event描述的是一个ChildProcess关闭事件。

对于第三个参数shutdown\_event的作用，我们这里做一个简单的介绍，在接下来一篇文章中分析IPC消息的分发机制时再详细分析。前面提到，SyncChannel可以用来发送同步消息，这意味着发送线程需要进行等待。这个等待过程是通过我们在前面[Chromium多线程模型设计和实现分析][Chromium]一文中提到的WaitableEvent类实现的。也就是说，每一个同步消息都有一个关联的WaitableEvent对象。此外，还有一些异常情况需要处理。例如，SyncChannel在等待一个同步消息的过程中，有可能对方已经退出了，这相当于是发生了一个ChildProcess关闭事件。在这种情况下，继续等待是没有意义的。因此，当SyncChannel监控到ChildProcess关闭事件时，就可以执行一些清理工作了。此外，SyncChannel在等待一个同步消息的过程中，也有可能收到对方发送过来的非回复消息。在这种情况下，SyncChannel需要获得通知，以便可以对这些非回复消息进行处理。SyncChannel获得此类非回复消息的事件通知是通过另外一个称为Dispatch Event的WaitableEvent对象获得的。这意味着SyncChannel在发送一个同步消息的过程中，需要同时监控多个WaitableEvent对象。

了解了各个参数的含义之后，我们就开始分析SyncChannel类的构造函数。它首先是创建了一个SyncChannel::SyncContext对象，并且以该SyncChannel::SyncContext对象为参数，调用父类ChannelProxy的构造函数，以便可以对父类ChannelProxy进行初始化。

SyncChannel::SyncContext对象的创建过程如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  SyncChannel::SyncContext::SyncContext(
2.      Listener\* listener,
3.      base::SingleThreadTaskRunner\* ipc\_task\_runner,
4.      WaitableEvent\* shutdown\_event)
5.      : ChannelProxy::Context(listener, ipc\_task\_runner),
6.        ......,
7.        shutdown\_event\_(shutdown\_event),
8.        ...... \{
9.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_sync\_channel.cc中。

从这里可以看到，SyncChannel::SyncContext类是从ChannelProxy::Context类继承下来的，因此这里会调用ChannelProxy::Context类的构造函数进行初始化。此外，SyncChannel::SyncContext类的构造函数还会将参数shutdown\_event描述的一个ChildProcess关闭事件保存在成员变量shutdown\_event\_中。

回到SyncChannel类的构造函数中，当它创建了一个SyncChannel::SyncContext对象之后，就使用该SyncChannel::SyncContext对象来初始化父类ChannelProxy，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChannelProxy::ChannelProxy(Context\* context)
2.      : context\_(context),
3.        did\_init\_(false) \{
4.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_channel\_proxy.cc。

注意，参数context的类型虽然为一个ChannelProxy::Context指针，但是它实际上指向的是一个SyncChannel::SyncContext对象，该SyncChannel::SyncContext对象保存在成员变量context\_中。

继续回到SyncChannel类的构造函数中，它用一个SyncChannel::SyncContext对象初始化了父类ChannelProxy之后，继续调用另外一个成员函数StartWatching监控我们在前面提到的一个Dispatch Event，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void SyncChannel::StartWatching() \{
2.    ......
3.    dispatch\_watcher\_callback\_ =
4.        base::Bind(&SyncChannel::OnWaitableEventSignaled,
5.                    base::Unretained(this));
6.    dispatch\_watcher\_.StartWatching(sync\_context()->GetDispatchEvent(),
7.                                    dispatch\_watcher\_callback\_);
8.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_sync\_channel.cc中。

SyncChannel类的成员函数StartWatching调用成员变量dispatch\_watcher\_描述的一个WaitableEventWatcher对象的成员函数StartWatching对Dispatch Event进行监控，从这里就可以看到，Dispatch Event可以通过前面创建的SyncChannel::SyncContext对象的成员函数sync\_context获得，并且当该Display Event发生时，SyncChannel类的成员函数OnWaitableEventSignaled就会被调用。

前面在分析ChannelProxy类的成员函数Init时，我们提到，当它调用另外一个成员函数CreateChannel创建了一个IPC通信通道之后，会调用其成员变量context\_描述的一个ChannelProxy::Context对象的成员函数OnChannelOpened将已经创建好的的IPC通信通道增加到IO线程的消息队列中去监控。由于在我们这个情景中，ChannelProxy类的成员变量context\_指向的是一个SyncChannel::SyncContext对象，因此，当ChannelProxy类的成员函数Init创建了一个IPC通信通道之后，它接下来调用的是SyncChannel::SyncContext类的成员函数OnChanneIOpened将已经创建好的IPC通信通道增加到IO线程的消息队列中去监控。

SyncChannel::SyncContext类的成员函数OnChanneIOpened的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void SyncChannel::SyncContext::OnChannelOpened() \{
2.    shutdown\_watcher\_.StartWatching(
3.        shutdown\_event\_,
4.        base::Bind(&SyncChannel::SyncContext::OnWaitableEventSignaled,
5.                   base::Unretained(this)));
6.    Context::OnChannelOpened();
7.  \}

这个函数定义在文件external/chromium\_org/ipc/ipc\_sync\_channel.cc中。

SyncChannel::SyncContext类的成员函数OnChanneIOpened首先是调用成员变量shutdown\_watcher\_描述的一个WaitableEventWatcher对象的成员函数StartWatching监控成员变量shutdown\_event\_描述的一个ChildProcess关闭事件。从这里就可以看到，当ChildProcess关闭事件发生时，SyncChannel::SyncContext类的成员函数OnWaitableEventSignaled就会被调用。

最后，SyncChannel::SyncContext类的成员函数OnChanneIOpened调用了父类ChannelProxy的成员函数OnChannelOpened将IPC通信通道增加到IO线程的的消息队列中去监控。

这一步执行完成之后，一个Client端的IPC通信通道就创建完成了。这里我们描述的Client端IPC通信通道的创建过程虽然是发生在Browser进程中的，不过这个过程与在独立的Render进程中创建的Client端IPC通信通道的过程是一样的。这一点在接下来的分析中就可以看到。

回到前面分析的RenderProcessHostImpl类的成员函数Init中，对于需要在独立的Render进程加载网页的情况，它就会启动一个Render进程，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  bool RenderProcessHostImpl::Init() \{
2.    ......
3.
4.    // Setup the IPC channel.
5.    const std::string channel\_id =
6.        IPC::Channel::GenerateVerifiedChannelID(std::string());
7.    channel\_ = IPC::ChannelProxy::Create(
8.        channel\_id,
9.        IPC::Channel::MODE\_SERVER,
10.       this,
11.       BrowserThread::GetMessageLoopProxyForThread(BrowserThread::IO).get());
12.
13.   ......
14.
15.   if (run\_renderer\_in\_process()) \{
16.     ......
17.   \} else \{
18.     ......
19.
20.     CommandLine\* cmd\_line = new CommandLine(renderer\_path);
21.     ......
22.     AppendRendererCommandLine(cmd\_line);
23.     cmd\_line->AppendSwitchASCII(switches::kProcessChannelID, channel\_id);
24.
25.     ......
26.
27.     child\_process\_launcher\_.reset(new ChildProcessLauncher(
28.         new RendererSandboxedProcessLauncherDelegate(channel\_.get()),
29.         cmd\_line,
30.         GetID(),
31.         this));
32.
33.     ......
34.   \}
35.
36.   return true;
37. \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_process\_host\_impl.cc中。

RenderProcessHostImpl类的成员函数Init创建了一个Server端的IPC通信通道之后，就会通过一个ChildProcessLauncher对象来启动一个Render进程。不过在启动该Render进程之前，首先要构造好它的启动参数，也就是命令行参数。

Render进程的启动命令行参数通过一个CommandLine对象来描述，它包含有很多选项，不过现在我们只关心两个。一个是switches::kProcessType，另外一个是switches::kProcessChannelID。其中，switches::kProcessChannelID选项对应的值设置为本地变量channel\_id描述的值，即前面调用IPC::Channel类的静态成员函数GenerateVerifiedChannelID生成的一个UNIX Socket名称。

选项switches::kProcessType的值是通过RenderProcessHostImpl类的成员函数AppendRendererCommandLine设置的，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void RenderProcessHostImpl::AppendRendererCommandLine(
2.      CommandLine\* command\_line) const \{
3.    // Pass the process type first, so it shows first in process listings.
4.    command\_line->AppendSwitchASCII(switches::kProcessType,
5.                                    switches::kRendererProcess);
6.
7.      ......
8.  \}

这个函数定义在文件external/chromium\_org/content/browser/renderer\_host/render\_process\_host\_impl.cc中。

从这里就可以看到，选项switches::kProcessType的值设置为kRendererProcess，这表示接下来我们通过ChildProcessLauncher类启动的进程是一个Render进程。

回到RenderProcessHostImpl类的成员函数Init中，当要启动的Render进程的命令行参数准备好之后，接下来就通过ChildProcessLauncher类的构造函数启动一个Render进程，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ChildProcessLauncher::ChildProcessLauncher(
2.      SandboxedProcessLauncherDelegate\* delegate,
3.      CommandLine\* cmd\_line,
4.      int child\_process\_id,
5.      Client\* client) \{
6.    context\_ = new Context();
7.    context\_->Launch(
8.        delegate,
9.        cmd\_line,
10.       child\_process\_id,
11.       client);
12. \}

这个函数定义在文件external/chromium\_org/content/browser/child\_process\_launcher.cc中。

ChildProcessLauncher类的构造函数首先创建了一个ChildProcessLauncher::Context对象，保存在成员变量context\_中，并且调用该ChildProcessLauncher::Context对象的成员函数Launch启动一个Render进程。

ChildProcessLauncher::Context类的成员函数Launch的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  class ChildProcessLauncher::Context
2.      : public base::RefCountedThreadSafe<ChildProcessLauncher::Context> \{
3.   public:
4.    ......
5.
6.    void Launch(
7.        SandboxedProcessLauncherDelegate\* delegate,
8.        CommandLine\* cmd\_line,
9.        int child\_process\_id,
10.       Client\* client) \{
11.     client\_ = client;
12.
13.     ......
14.
15.     BrowserThread::PostTask(
16.         BrowserThread::PROCESS\_LAUNCHER, FROM\_HERE,
17.         base::Bind(
18.             &Context::LaunchInternal,
19.             make\_scoped\_refptr(this),
20.             client\_thread\_id\_,
21.             child\_process\_id,
22.             delegate,
23.             cmd\_line));
24.   \}
25.
26.   ......
27. \};

这个函数定义在文件external/chromium\_org/content/browser/child\_process\_launcher.cc中。

ChildProcessLauncher::Context类的成员函数Launch通过调用BrowserThread类的静态成员函数PostTask向Browser进程的一个专门用来启动子进程的BrowserThread::PROCESS\_LAUNCHER线程的消息队列发送一个任务，该任务绑定了ChildProcessLauncher::Context类的成员函数LaunchInternal。因此，接下来ChildProcessLauncher::Context类的成员函数LaunchInternal就会在BrowserThread::PROCESS\_LAUNCHER线程中执行，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  class ChildProcessLauncher::Context
2.      : public base::RefCountedThreadSafe<ChildProcessLauncher::Context> \{
3.   public:
4.    ......
5.
6.    static void LaunchInternal(
7.        // |this\_object| is NOT thread safe. Only use it to post a task back.
8.        scoped\_refptr<Context> this\_object,
9.        BrowserThread::ID client\_thread\_id,
10.       int child\_process\_id,
11.       SandboxedProcessLauncherDelegate\* delegate,
12.       CommandLine\* cmd\_line) \{
13.     ......
14.     int ipcfd = delegate->GetIpcFd();
15.     ......
16.
17.     std::vector<FileDescriptorInfo> files\_to\_register;
18.     files\_to\_register.push\_back(
19.         FileDescriptorInfo(kPrimaryIPCChannel,
20.                            base::FileDescriptor(ipcfd, false)));
21.     ......
22.
23.     StartChildProcess(cmd\_line->argv(), child\_process\_id, files\_to\_register,
24.         base::Bind(&ChildProcessLauncher::Context::OnChildProcessStarted,
25.                    this\_object, client\_thread\_id, begin\_launch\_time));
26.
27.     ......
28.   \}
29.
30.   ......
31. \};

这个函数定义在文件external/chromium\_org/content/browser/child\_process\_launcher.cc中。

从前面的调用过程可以知道，参数delegate指向的一个SandboxedProcessLauncherDelegate对象封装了前面创建的一个ChannelProxy对象，通过调用它的成员函数GetIpcFd可以获得它所封装的ChannelProxy对象描述的一个UNIX Socket的Client端文件描述符。该Client端文件描述符接下来以kPrimaryIPCChannel为键值封装在一个FileDescriptorInfo对象，并且该FileDescriptorInfo对象最终会保存在本地变量files\_to\_register描述的一个std::vector。该std::vector最后又会传递给函数StartChildProcess，后者负责执行启动Render进程的工程。

函数StartChildProcess的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void StartChildProcess(
2.      const CommandLine::StringVector& argv,
3.      int child\_process\_id,
4.      const std::vector<content::FileDescriptorInfo>& files\_to\_register,
5.      const StartChildProcessCallback& callback) \{
6.    JNIEnv\* env = AttachCurrentThread();
7.    ......
8.
9.    // Create the Command line String\[\]
10.   ScopedJavaLocalRef<jobjectArray> j\_argv = ToJavaArrayOfStrings(env, argv);
11.
12.   size\_t file\_count = files\_to\_register.size();
13.   DCHECK(file\_count > 0);
14.
15.   ScopedJavaLocalRef<jintArray> j\_file\_ids(env, env->NewIntArray(file\_count));
16.   base::android::CheckException(env);
17.   jint\* file\_ids = env->GetIntArrayElements(j\_file\_ids.obj(), NULL);
18.   base::android::CheckException(env);
19.   ScopedJavaLocalRef<jintArray> j\_file\_fds(env, env->NewIntArray(file\_count));
20.   base::android::CheckException(env);
21.   jint\* file\_fds = env->GetIntArrayElements(j\_file\_fds.obj(), NULL);
22.   base::android::CheckException(env);
23.   ScopedJavaLocalRef<jbooleanArray> j\_file\_auto\_close(
24.       env, env->NewBooleanArray(file\_count));
25.   base::android::CheckException(env);
26.   jboolean\* file\_auto\_close =
27.       env->GetBooleanArrayElements(j\_file\_auto\_close.obj(), NULL);
28.   base::android::CheckException(env);
29.   for (size\_t i = 0; i < file\_count; ++i) \{
30.     const content::FileDescriptorInfo& fd\_info = files\_to\_register\[i\];
31.     file\_ids\[i\] = fd\_info.id;
32.     file\_fds\[i\] = fd\_info.fd.fd;
33.     file\_auto\_close\[i\] = fd\_info.fd.auto\_close;
34.   \}
35.   env->ReleaseIntArrayElements(j\_file\_ids.obj(), file\_ids, 0);
36.   env->ReleaseIntArrayElements(j\_file\_fds.obj(), file\_fds, 0);
37.   env->ReleaseBooleanArrayElements(j\_file\_auto\_close.obj(), file\_auto\_close, 0);
38.
39.   Java\_ChildProcessLauncher\_start(env,
40.       base::android::GetApplicationContext(),
41.       j\_argv.obj(),
42.       child\_process\_id,
43.       j\_file\_ids.obj(),
44.       j\_file\_fds.obj(),
45.       j\_file\_auto\_close.obj(),
46.       reinterpret\_cast<intptr\_t>(new StartChildProcessCallback(callback)));
47. \}

这个函数定义在文件external/chromium\_org/content/browser/android/child\_process\_launcher\_android.cc中。

函数StartChildProcess将参数argv转换为一个Java层的String数组，并且将参数files\_to\_register描述的一个类型为FileDescriptorInfo的std::vector转换为两个Java层的int数组以及一个boolean数组，其中，第一个int数组描述的一组ID，第二个int数组描述的是与第一个int数组描述的ID对应的一组文件描述符，而另外一个boolean数组描述第二个int数组描述的一组文件描述符那些是需要自动关闭的。

最后，函数StartChildProcess最后调用了另外一个函数Java\_ChildProcessLauncher\_start通过Java层的接口来启动一个子进程，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  static void Java\_ChildProcessLauncher\_start(JNIEnv\* env, jobject context,
2.      jobjectArray commandLine,
3.      JniIntWrapper childProcessId,
4.      jintArray fileIds,
5.      jintArray fileFds,
6.      jbooleanArray fileAutoClose,
7.      jlong clientContext) \{
8.    /\* Must call RegisterNativesImpl()  \*/
9.    CHECK\_CLAZZ(env, ChildProcessLauncher\_clazz(env),
10.       ChildProcessLauncher\_clazz(env));
11.   jmethodID method\_id =
12.       base::android::MethodID::LazyGet<
13.       base::android::MethodID::TYPE\_STATIC>(
14.       env, ChildProcessLauncher\_clazz(env),
15.       "start",
16.
17. "("
18. "Landroid/content/Context;"
19. "\[Ljava/lang/String;"
20. "I"
21. "\[I"
22. "\[I"
23. "\[Z"
24. "J"
25. ")"
26. "V",
27.       &g\_ChildProcessLauncher\_start);
28.
29.      env->CallStaticVoidMethod(ChildProcessLauncher\_clazz(env),
30.           method\_id, context, commandLine, as\_jint(childProcessId), fileIds,
31.               fileFds, fileAutoClose, clientContext);
32.   jni\_generator::CheckException(env);
33.
34. \}

这个函数定义在文件out/target/product/generic/obj/GYP/shared\_intermediates/content/jni/ChildProcessLauncher\_jni.h中。

函数Java\_ChildProcessLauncher\_start调用参数env描述的一个JNI环境对象调用了Java层的ChildProcessLauncher类的成员函数start执行启动子进程的操作。

Java层的ChildProcessLauncher类的成员函数start的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      static void start(
5.              Context context,
6.              final String\[\] commandLine,
7.              int childProcessId,
8.              int\[\] fileIds,
9.              int\[\] fileFds,
10.             boolean\[\] fileAutoClose,
11.             long clientContext) \{
12.         ......
13.         FileDescriptorInfo\[\] filesToBeMapped = new FileDescriptorInfo\[fileFds.length\];
14.         for (int i = 0; i < fileFds.length; i++) \{
15.             filesToBeMapped\[i\] =
16.                     new FileDescriptorInfo(fileIds\[i\], fileFds\[i\], fileAutoClose\[i\]);
17.         \}
18.         assert clientContext != 0;
19.
20.         int callbackType = CALLBACK\_FOR\_UNKNOWN\_PROCESS;
21.         boolean inSandbox = true;
22.         String processType = getSwitchValue(commandLine, SWITCH\_PROCESS\_TYPE);
23.         if (SWITCH\_RENDERER\_PROCESS.equals(processType)) \{
24.             callbackType = CALLBACK\_FOR\_RENDERER\_PROCESS;
25.         \} else if (SWITCH\_GPU\_PROCESS.equals(processType)) \{
26.             callbackType = CALLBACK\_FOR\_GPU\_PROCESS;
27.         \} else if (SWITCH\_PPAPI\_BROKER\_PROCESS.equals(processType)) \{
28.             inSandbox = false;
29.         \}
30.
31.         ChildProcessConnection allocatedConnection = null;
32.         synchronized (ChildProcessLauncher.class) \{
33.             if (inSandbox) \{
34.                 allocatedConnection = sSpareSandboxedConnection;
35.                 sSpareSandboxedConnection = null;
36.             \}
37.         \}
38.         if (allocatedConnection == null) \{
39.             allocatedConnection = allocateBoundConnection(context, commandLine, inSandbox);
40.             ......
41.         \}
42.
43.         ......
44.         triggerConnectionSetup(allocatedConnection, commandLine, childProcessId, filesToBeMapped,
45.                 callbackType, clientContext);
46.         ......
47.     \}
48.
49.     ......
50. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

ChildProcessLauncher类的成员函数start首先将参数fileIds、fileFds和fileAutoClose描述的文件描述符信息封装在一个FileDescriptorInfo数组中。记住 ，这里面包含了一个ID值为kPrimaryIPCChannel的文件描述符，该文件描述符描述的是用作IPC通信通道的一个UNIX Socket的客户端文件描述符。

接下来，ChildProcessLauncher类的成员函数start判断要启动的子进程需不需要运行在沙箱中。ChildProcessLauncher类负责启动所有的Browser子进程，包括：

1. Render进程；

2. GPU进程；

3. Plugin进程；

4. Broker进程。

其中，前面三种进程都是需要运行在沙箱里面的。这里所谓的沙箱，就是一个android:isolatedProcess属性被设置为true的Service进程，它不具有任何宿主应用程序申请的权限，这一点我们在前面[Chromium多进程架构简要介绍和学习计划][Chromium 1]一文有提及到。

对于第四种进程，它不是运行在沙箱里面的，这意味着它具有宿主应用程序申请的权限。什么情况下Browser进程会启动一个Broker进程呢？ Chromium给Pepper Plugin提供了一个PPB\_BrokerTrusted接口，通过该接口的成员函数Connect可以请求Browser进程创建一个Broker进程。由于Broker进程是一个具有特权的进程，因此，一个Pepper Plugin在调用PPB\_BrokerTrusted接口的成员函数Connect的时候，Chromium会弹出一个infobar提示用户，只有用户同意的情况下，才允许请求Browser进程创建一个Broker进程。Broker进程同样会加载请求启动它的Pepper Plugin对应的模块文件，但是会调用不同的入口点函数。Broker进程启动完成之后，Pepper Plugin可以通过PPB\_BrokerTrusted接口的GetHandle获得一个用来与Broker进程执行IPC的UNIX Socket文件描述符。通过该UNIX Socket文件描述符，Pepper Plugin就可以请求Broker进程执行一些特权操作了，这样就可以绕开Pepper Plugin由于运行在沙箱不能执行特权操作的问题。注意，这一切都是在用户允许的前提下才能够进行的。

ChildProcessLauncher类的成员函数start通过获取命令行参数里面的SWITCH\_PROCESS\_TYPE选项确定要启动的子进程的类型，从而确定是否要将它运行在沙箱中。当要启动的子进程要运行沙箱的时候，本地变量inSandbox的值就会被设置为true。

ChildProcessLauncher类提供了一个静态成员函数warmUp，Browser进程可以调用它提前启动一个运行在沙箱中的Service进程，并且获得该Service进程的一个ServiceConnection对象，该ServiceConnection对象封装在一个ChildProcessConnectionImpl对象中，并且该ChildProcessConnectionImpl对象保存在ChildProcessLauncher类的静态成员变量sSpareSandboxedConnection中。

在要启动的子进程需要运行在沙箱的情况下，ChildProcessLauncher类的成员函数start尝试复用之前预先启动的子进程，因为这样可以加载子进程的启动过程。注意，一旦该预先启动的子进程被复用了，ChildProcessLauncher类的静态成员变量sSpareSandboxedConnection的值就被设置为null，表示它所描述的子进程已经被复用过了。

不过，目前还没有在源码里面发现Browser进程有使用上述的warm up机制，因此，ChildProcessLauncher类的成员函数start接下来会调用另外一个静态成员函数allocateBoundConnection启动一个Service进程，并且调用静态成员函数triggerConnectionSetup将该Service进程的启动参数保存起来，以便等该Service进程启动完成之后，使用保存起来的参数对Service进程进行初始化。因此，接下来我们就分别分析ChildProcessLauncher类的静态成员函数allocateBoundConnection和triggerConnectionSetup。

ChildProcessLauncher类的静态成员函数allocateBoundConnection的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      private static ChildProcessConnection allocateBoundConnection(Context context,
5.              String\[\] commandLine, boolean inSandbox) \{
6.          ChromiumLinkerParams chromiumLinkerParams = getLinkerParamsForNewConnection();
7.          ChildProcessConnection connection =
8.                  allocateConnection(context, inSandbox, chromiumLinkerParams);
9.          if (connection != null) \{
10.             connection.start(commandLine);
11.         \}
12.         return connection;
13.     \}
14.
15.     ......
16. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

ChildProcessLauncher类的静态成员函数allocateBoundConnection首先调用静态成员函数getLinkerParamsForNewConnection获得Chromium相关的库链接信息，并且保存在一个ChromiumLinkerParams对象中，接下来再调用成员函数allocateConnection创建一个ChildProcessConnection对象，并且通过该ChildProcessConnection对象的成员函数start启动一个Service进程。

关于Chromium相关库的链接信息，涉及到Chromium相关库的加载机制，以后我们分析WebView的加载过程时，再详细分析。接下来我们就主要分析ChildProcessLauncher类的静态成员函数allocateConnection的实现，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      private static ChildProcessConnection allocateConnection(Context context,
5.              boolean inSandbox, ChromiumLinkerParams chromiumLinkerParams) \{
6.          ChildProcessConnection.DeathCallback deathCallback =
7.              new ChildProcessConnection.DeathCallback() \{
8.                  @Override
9.                  public void onChildProcessDied(ChildProcessConnection connection) \{
10.                     if (connection.getPid() != 0) \{
11.                         stop(connection.getPid());
12.                     \} else \{
13.                         freeConnection(connection);
14.                     \}
15.                 \}
16.             \};
17.         sConnectionAllocated = true;
18.         return getConnectionAllocator(inSandbox).allocate(context, deathCallback,
19.                 chromiumLinkerParams);
20.     \}
21.
22.     ......
23. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

ChildProcessLauncher类的静态成员函数allocateConnection首先创建了一个ChildProcessConnection.DeathCallback对象，该ChildProcessConnection.DeathCallback对象是用来监控接下来要启动的Service进程的生命周期的。一旦要启动的Service进程退出，该ChildProcessConnection.DeathCallback对象的成员函数onChildProcessDied就会被调用，并且用来执行清理工作。

ChildProcessLauncher类的静态成员函数allocateConnection接下来调用静态成员函数getConnectionAllocator获得一个ChildConnectionAllocator对象，并且通过该ChildConnectionAllocator对象的成员函数allocate获得一个ChildProcessConnection对象。

ChildProcessLauncher类的静态成员函数getConnectionAllocator的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      private static final ChildConnectionAllocator sSandboxedChildConnectionAllocator =
5.              new ChildConnectionAllocator(true);
6.      private static final ChildConnectionAllocator sPrivilegedChildConnectionAllocator =
7.              new ChildConnectionAllocator(false);
8.
9.      ......
10.
11.     private static ChildConnectionAllocator getConnectionAllocator(boolean inSandbox) \{
12.         return inSandbox ?
13.                 sSandboxedChildConnectionAllocator : sPrivilegedChildConnectionAllocator;
14.     \}
15.
16.     ......
17. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

ChildProcessLauncher类的静态成员函数getConnectionAllocator根据参数inSandBox值的不同返回不同的ChildConnectionAllocator对象。当参数inSandBox等于true的时候，返回的是静态成员变量sSandboxedChildConnectionAllocator描述的ChildConnectionAllocator对象，而参数inSandBox等于true的时候，返回的是静态成员变量sPrivilegedChildConnectionAllocator描述的ChildConnectionAllocator对象。

其中，ChildProcessLauncher类的静态成员变量sSandboxedChildConnectionAllocator描述的ChildConnectionAllocator对象用来描述运行在沙箱中的Service进程，而ChildProcessLauncher类的静态成员变量sPrivilegedChildConnectionAllocator描述的ChildConnectionAllocator对象用来描述非运行在沙箱中的Service进程。

ChildConnectionAllocator对象的创建过程，即ChildConnectionAllocator类的构造函数的实现，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      private static class ChildConnectionAllocator \{
5.          private final ChildProcessConnection\[\] mChildProcessConnections;
6.          ......
7.          private final ArrayList<Integer> mFreeConnectionIndices;
8.          private final Object mConnectionLock = new Object();
9.
10.         private Class<? extends ChildProcessService> mChildClass;
11.         private final boolean mInSandbox;
12.
13.         public ChildConnectionAllocator(boolean inSandbox) \{
14.             int numChildServices = inSandbox ?
15.                     MAX\_REGISTERED\_SANDBOXED\_SERVICES : MAX\_REGISTERED\_PRIVILEGED\_SERVICES;
16.             mChildProcessConnections = new ChildProcessConnectionImpl\[numChildServices\];
17.             mFreeConnectionIndices = new ArrayList<Integer>(numChildServices);
18.             for (int i = 0; i < numChildServices; i++) \{
19.                 mFreeConnectionIndices.add(i);
20.             \}
21.             setServiceClass(inSandbox ?
22.                     SandboxedProcessService.class : PrivilegedProcessService.class);
23.             mInSandbox = inSandbox;
24.         \}
25.
26.         public void setServiceClass(Class<? extends ChildProcessService> childClass) \{
27.             mChildClass = childClass;
28.         \}
29.
30.         ......
31.     \}
32.
33.     ......
34. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

Browser进程可以启动的最大运行在沙箱中和非运行在沙箱中的Service进程的数量分别为MAX\_REGISTERED\_SANDBOXED\_SERVICES和MAX\_REGISTERED\_PRIVILEGED\_SERVICES，这两个值分别设置为13和3，这意味着Browser进程不能无限地启动Service进程。

ChildConnectionAllocator类的构造函数首先根据允许启动的Service进程的最大数量创建了一个ChildProcessConnectionImpl数组，并且保存在成员变量mChildProcessConnections中。注意，这时候创建的ChildProcessConnectionImpl数组是空的。接下来又创建了一个ArrayList对象，保存在另外一个成员变量mFreeConnectionIndices中，用来描述上述ChildProcessConnectionImpl数组的哪些元素是空的，也就是没有对应的ChildProcessConnectionImpl对象。

最后，ChildConnectionAllocator类的构造函数调有另外一个成员函数setServiceClass设置要启动的Service进程所要运行的Service类，并且该Service类保存在ChildConnectionAllocator类的成员变量mChildClass中。从这里就可以看到，对于运行在沙箱中的Service进程，它所要运行的Service类为SandboxedProcessService，而对于非运行在沙箱中的Service进程，它所要运行的Service类为PrivilegedProcessService。

在我们这个情景中，我们要启动的是一个运行在沙箱中的Render进程，因此，该Render进程要运行的Service类为SandboxedProcessService。

回到ChildProcessLauncher类的静态成员函数allocateConnection中，它根据参数inSandbox获得了一个对应的ChildConnectionAllocator对象之后，就调用它的成员函数allocate获取一个ChildProcessConnectionImpl对象，以便可以通过该ChildProcessConnectionImpl对象启动一个Service进程。

ChildConnectionAllocator类的成员函数allocate的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      private static class ChildConnectionAllocator \{
5.          ......
6.
7.          public ChildProcessConnection allocate(
8.                  Context context, ChildProcessConnection.DeathCallback deathCallback,
9.                  ChromiumLinkerParams chromiumLinkerParams) \{
10.             synchronized (mConnectionLock) \{
11.                 if (mFreeConnectionIndices.isEmpty()) \{
12.                     Log.w(TAG, "Ran out of service.");
13.                     return null;
14.                 \}
15.                 int slot = mFreeConnectionIndices.remove(0);
16.                 assert mChildProcessConnections\[slot\] == null;
17.                 mChildProcessConnections\[slot\] = new ChildProcessConnectionImpl(context, slot,
18.                         mInSandbox, deathCallback, mChildClass, chromiumLinkerParams);
19.                 return mChildProcessConnections\[slot\];
20.             \}
21.         \}
22.
23.         ......
24.     \}
25.
26.     ......
27. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

ChildConnectionAllocator类的成员函数allocate首先通过成员变量mFreeConnectionIndices描述的一个ArrayList对象找到一个slot，该slot对应另外一个成员变量mChildProcessConnections描述的一个ChildProcessConnectionImpl数组的一个位置，该位置还没有一个对应的ChildProcessConnectionImpl对象。

ChildConnectionAllocator类的成员函数allocate接下来就创建一个ChildProcessConnectionImpl对象，并且将该ChildProcessConnectionImpl对象保存在成员变量mChildProcessConnections描述的一个ChildProcessConnectionImpl数组的slot位置中，表示该位置已经被初始化。相应地，成员变量mFreeConnectionIndices描述的ArrayList对象将描述slot位置的元素移除，表示该slot已经被占用。

最后，前面创建的ChildProcessConnectionImpl对象返回给了调用者，即ChildProcessLauncher类的静态成员函数allocateConnection，后者又将获得的ChildProcessConnectionImpl对象返回给了ChildProcessLauncher类的静态成员函数allocateBoundConnection，最终ChildProcessLauncher类的静态成员函数allocateBoundConnection调用了该ChildProcessConnectionImpl对象的成员函数start，用来启动一个Service进程。

在分析ChildProcessConnectionImpl类的成员函数start之前，我们首先分析ChildProcessConnectionImpl对象的创建过程，即它的构造函数的实现，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessConnectionImpl implements ChildProcessConnection \{
2.      private final Context mContext;
3.      private final int mServiceNumber;
4.      ......
5.      private final Class<? extends ChildProcessService> mServiceClass;
6.      ......
7.      private ChildServiceConnection mInitialBinding = null;
8.      ......
9.
10.     ChildProcessConnectionImpl(Context context, int number, boolean inSandbox,
11.             ChildProcessConnection.DeathCallback deathCallback,
12.             Class<? extends ChildProcessService> serviceClass,
13.             ChromiumLinkerParams chromiumLinkerParams) \{
14.         mContext = context;
15.         mServiceNumber = number;
16.         ......
17.         mServiceClass = serviceClass;
18.         ......
19.         mInitialBinding = new ChildServiceConnection(Context.BIND\_AUTO\_CREATE);
20.         ......
21.     \}
22.
23.     ......
24. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessConnectionImpl.java中。

ChildProcessConnectionImpl类的构造函数做的最重要的事情是将它要启动的Service进程要运行的Service记录在成员变量mServiceClass中，以及创建一个ChildServiceConnection对象，保存在成员变量mInitialBinding中。在接下来启动Service进程的过程，需要使用到这两个成员变量。

接下来我们就继续分析ChildProcessConnectionImpl类的成员函数start的实现，以便可以了解一个Service进程的启动过程，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessConnectionImpl implements ChildProcessConnection \{
2.      ......
3.
4.      @Override
5.      public void start(String\[\] commandLine) \{
6.          synchronized (mLock) \{
7.              ......
8.
9.              if (!mInitialBinding.bind(commandLine)) \{
10.                 ......
11.             \} else \{
12.                 .....
13.             \}
14.             ......
15.         \}
16.     \}
17.
18.     ......
19. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessConnectionImpl.java中。

ChildProcessConnectionImpl类的成员函数start调用了成员变量mInitialBinding描述的一个ChildServiceConnection对象的成员函数bind启动一个Service进程，它的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessConnectionImpl implements ChildProcessConnection \{
2.      private final Context mContext;
3.      ......
4.      private final int mServiceNumber;
5.      ......
6.      private final Class<? extends ChildProcessService> mServiceClass;
7.      ......
8.
9.      private class ChildServiceConnection implements ServiceConnection \{
10.         private boolean mBound = false;
11.         ......
12.
13.         private Intent createServiceBindIntent() \{
14.             Intent intent = new Intent();
15.             intent.setClassName(mContext, mServiceClass.getName() + mServiceNumber);
16.             intent.setPackage(mContext.getPackageName());
17.             return intent;
18.         \}
19.
20.         ......
21.
22.         boolean bind(String\[\] commandLine) \{
23.             if (!mBound) \{
24.                 .....
25.                 final Intent intent = createServiceBindIntent();
26.                 if (commandLine != null) \{
27.                     intent.putExtra(EXTRA\_COMMAND\_LINE, commandLine);
28.                 \}
29.                 ......
30.                 mBound = mContext.bindService(intent, this, mBindFlags);
31.                 ......
32.             \}
33.             return mBound;
34.         \}
35.
36.         ......
37.     \}
38.
39.     ......
40. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessConnectionImpl.java中。

ChildServiceConnection类的成员函数bind主要就是调用外部类ChildProcessConnectionImpl的成员变量mContext描述的一个Context对象的成员函数bindService启动一个Service，并且在参数commandLine的值不等于null的情况下，将其以EXTRA\_COMMND\_LINE为键值，保存在用来启动Service的一个Intent中，以便可以将参数commadLine传递给要启动的Service。这里我们需要记住一点，参数commandLine此时包含了一个switches::kProcessType和一个switches:kProcessChannelID选项，前者的值等于switches::kRendererProcess，后者的值为一个UNIX Socket名称。它们分别是在前面分析的RenderProcessHostImpl类的成员函数AppendRendererCommandLine和Init中设置的。

注意，要启动的Service由外部类ChildProcessConnectionImpl的成员变量mServiceClass确定。从前面的分析可以知道，当启动的Service以沙箱模式运行独立的进程中时，ChildProcessConnectionImpl的成员变量mServiceClass描述的类是SandboxedProcessService。

但是从ChildServiceConnection类的成员函数createServiceBindIntent可以知道，实际启动的类并不是SandboxedProcessService，而是一个SandboxedProcessService0、SandboxedProcessService1或者SandboxedProcessService2之类的类。这意味Chromium应用程序要自己定义一系列的SandboxedProcessService<N>类，并且要求这些类像SandboxedProcessService类一样，是从ChildProcessService类继承下来的，并且它们在AndroidManifest.xml文件配置为在单独的进程中启动，以及将android:isolatedProcess属性设置为true。至于这一系列SandboxedProcessService<N>类的个数，就等于前面提到的ChildProcessLauncher类的静态成员变量MAX\_REGISTERED\_SANDBOXED\_SERVICES的值，即13。

这一步执行完成后，Browser进程就会等待指定的Service启动成功。我们知道，当我们通过Context.bindService启动一个Service的时候，需要指定一个ServiceConnection对象。当Service启动起来之后，指定的ServiceConnection对象的成员函数onServiceConnected就会被调用。在我们这个场景中，就是ChildServiceConnection类的成员函数onServiceConnected被调用。

在分析ChildServiceConnection类的成员函数onServiceConnected的实现之前，我们先回到前面分析的ChildProcessLauncher类的成员函数start，它接下来会调用另外一个成员函数triggerConnectionSetup将正在启动的Service进程的启动参数保存起来，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessLauncher \{
2.      ......
3.
4.      @VisibleForTesting
5.      static void triggerConnectionSetup(
6.              final ChildProcessConnection connection,
7.              String\[\] commandLine,
8.              int childProcessId,
9.              FileDescriptorInfo\[\] filesToBeMapped,
10.             int callbackType,
11.             final long clientContext) \{
12.         ChildProcessConnection.ConnectionCallback connectionCallback =
13.                 new ChildProcessConnection.ConnectionCallback() \{
14.                     @Override
15.                     public void onConnected(int pid) \{
16.                         ......
17.                         if (clientContext != 0) \{  // Will be 0 in Java instrumentation tests.
18.                             nativeOnChildProcessStarted(clientContext, pid);
19.                         \}
20.                     \}
21.                 \};
22.
23.         ......
24.
25.         connection.setupConnection(commandLine,
26.                                    filesToBeMapped,
27.                                    createCallback(childProcessId, callbackType),
28.                                    connectionCallback,
29.                                    Linker.getSharedRelros());
30.     \}
31.
32.     ......
33. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessLauncher.java中。

ChildProcessLauncher类的成员函数triggerConnectionSetup首先创建了一个ChildProcessConnection.ConnectionCallback对象，并且传递给接下来要调用的参数connection描述的一个ChildProcessConnection对象的成员函数setupConnection。这样当前面要启动的Service启动成功之后，该ChildProcessConnection.ConnectionCallback对象的成员函数onConnected就会被调用。这时候ChildProcessConnection.ConnectionCallback类的成员函数onConnected就会通过JNI方法nativeOnChildProcessStarted通知Browser进程的Native层，它之前要启动的Render进程已经启动完成。

从前面的调用过程可以知道，参数connection指向的实际上是一个ChildProcessConnectionImpl对象，它的成员函数setupConnection的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessConnectionImpl implements ChildProcessConnection \{
2.      ......
3.
4.      private ConnectionParams mConnectionParams;
5.      ......
6.
7.      private ChildProcessConnection.ConnectionCallback mConnectionCallback;
8.      ......
9.
10.     @Override
11.     public void setupConnection(
12.             String\[\] commandLine,
13.             FileDescriptorInfo\[\] filesToBeMapped,
14.             IChildProcessCallback processCallback,
15.             ConnectionCallback connectionCallback,
16.             Bundle sharedRelros) \{
17.         synchronized (mLock) \{
18.             ......
19.             mConnectionCallback = connectionCallback;
20.             mConnectionParams = new ConnectionParams(
21.                     commandLine, filesToBeMapped, processCallback, sharedRelros);
22.             // Run the setup if the service is already connected. If not, doConnectionSetupLocked()
23.             // will be called from onServiceConnected().
24.             if (mServiceConnectComplete) \{
25.                 doConnectionSetupLocked();
26.             \}
27.             ......
28.         \}
29.     \}
30.
31.     ......
32. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessConnectionImpl.java中。

ChildProcessConnectionImpl类的成员函数setupConnection主要做了三件事情。第一件事情是将参数connectionCallback描述的一个ConnectionCallback对象保存在成员变量mConnectionCallback中，这就是为了等到要启动的Service启动成功之后，可以调用该ConnectionCallback对象的成员函数onConnected，以便Browser进程知道它想要启动的Render进程已经启动完成了。第二件事情是将其余的参数封装在一个ConnectionParams对象中，并且这个ConnectionParams对象会保存在ChildProcessConnectionImpl类的成员变量mConnectionParams中。注意，这里有一个重要的参数filesToBeMapped，它里面包含了一个以kPrimaryIPCChannel为键值的UNIX Socket的Client端文件描述符。第三件事情是判断成员变量mServiceConnectComplete的值是否等于true。如果等于true，那么就表示要启动的Service已经启动完成了。在这种情况下，ChildProcessConnectionImpl类的成员函数setupConnection就会调用另外一个成员函数doConnectionSetupLocked对启动起来的Service进程做一些设置工作。

我们假设在ChildProcessConnectionImpl类的成员函数setupConnection的调用期间，要启动的Service还没有启动完成，于是Browser进程就会通过前面提到的ServiceConnection类的成员函数onServiceConnected获得Service启动完成通知。

ServiceConnection类的成员函数onServiceConnected的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessConnectionImpl implements ChildProcessConnection \{
2.      ......
3.
4.      private IChildProcessService mService = null;
5.      ......
6.
7.      private ConnectionParams mConnectionParams;
8.      ......
9.
10.     private class ChildServiceConnection implements ServiceConnection \{
11.         ......
12.
13.         @Override
14.         public void onServiceConnected(ComponentName className, IBinder service) \{
15.             synchronized (mLock) \{
16.                 ......
17.                 mServiceConnectComplete = true;
18.                 mService = IChildProcessService.Stub.asInterface(service);
19.                 // Run the setup if the connection parameters have already been provided. If not,
20.                 // doConnectionSetupLocked() will be called from setupConnection().
21.                 if (mConnectionParams != null) \{
22.                     doConnectionSetupLocked();
23.                 \}
24.                 ......
25.             \}
26.         \}
27.
28.         ......
29.     \}
30.
31.     ......
32. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessConnectionImpl.java中。

ServiceConnection类的成员函数onServiceConnected被调用的时候，传递进来的第二个参数service是一个类型为IChildProcessService的Binder代理接口，与它对应的Binder服务运行在已经启动起来的Service进程中。有了这个Binder代理接口之后，Browser进程就可以与启动起来的Service进程进行IPC了。

ServiceConnection类的成员函数onServiceConnected将参数service描述的一个类型为IChildProcessService的Binder代理接口保存在外部类ChildProcessConnectionImpl的成员变量mService之后，就会继续判断外部类ChildProcessConnectionImpl的成员变量mConnectionParams的值是否等于null。如果不等于null，那么就说明它封装了一些参数，这些参数需要用来对刚刚启动起来的Service进程进行设置。在这种情况下，就会调用外部类ChildProcessConnectionImpl的成员函数doConnectionSetupLocked对刚刚启动起来的Service进程进行设置。

ChildProcessConnectionImpl类的成员函数doConnectionSetupLocked的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessConnectionImpl implements ChildProcessConnection \{
2.      ......
3.
4.      private void doConnectionSetupLocked() \{
5.          ......
6.
7.          Bundle bundle = new Bundle();
8.          bundle.putStringArray(EXTRA\_COMMAND\_LINE, mConnectionParams.mCommandLine);
9.
10.         FileDescriptorInfo\[\] fileInfos = mConnectionParams.mFilesToBeMapped;
11.         ParcelFileDescriptor\[\] parcelFiles = new ParcelFileDescriptor\[fileInfos.length\];
12.         for (int i = 0; i < fileInfos.length; i++) \{
13.             ......
14.             String idName = EXTRA\_FILES\_PREFIX + i + EXTRA\_FILES\_ID\_SUFFIX;
15.             String fdName = EXTRA\_FILES\_PREFIX + i + EXTRA\_FILES\_FD\_SUFFIX;
16.             if (fileInfos\[i\].mAutoClose) \{
17.                 // Adopt the FD, it will be closed when we close the ParcelFileDescriptor.
18.                 parcelFiles\[i\] = ParcelFileDescriptor.adoptFd(fileInfos\[i\].mFd);
19.             \} else \{
20.                 try \{
21.                     parcelFiles\[i\] = ParcelFileDescriptor.fromFd(fileInfos\[i\].mFd);
22.                 \} catch (IOException e) \{
23.                     .....
24.                 \}
25.
26.             \}
27.             bundle.putParcelable(fdName, parcelFiles\[i\]);
28.             bundle.putInt(idName, fileInfos\[i\].mId);
29.         \}
30.
31.         try \{
32.             mPid = mService.setupConnection(bundle, mConnectionParams.mCallback);
33.             ......
34.         \} catch (android.os.RemoteException re) \{
35.             ......
36.         \}
37.
38.         ......
39.
40.         if (mConnectionCallback != null) \{
41.             mConnectionCallback.onConnected(mPid);
42.         \}
43.         ......
44.     \}
45.
46.     ......
47. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/browser/ChildProcessConnectionImpl.java中。

ChildProcessConnectionImpl类的成员函数doConnectionSetupLocked主要做的事情就是将Browser进程指定的命令行参数和文件描述符等信息，通过成员变量mService描述的一个类型为IChildProcessService的Binder代理接口的成员函数setupConnection，传递给刚刚启动起来的Service进程，也就是一个Render进程。

ChildProcessConnectionImpl类的成员函数doConnectionSetupLocked最后还会判断成员变量mConnectionCallback的值是否等于null。如果不等于null，那么该成员变量就指向了一个ChildProcessConnection.ConnectionCallback对象。在这种情况下，需要调用上述ChildProcessConnection.ConnectionCallback对象的成员函数onConnected，以便通知ChildProcessLauncher类，它所要启动的Service进程已经启动完毕。

前面提到，与ChildProcessConnectionImpl类的成员变量mService所描述的Binder代理对应的Binder服务运行在刚刚启动完成的Service进程中，因此，当我们调用该Binder代理的成员函数setupConnection的时候，实际上调用的是运行在刚刚启动的Service进程的一个Binder服务的成员函数setupConnection。现在，我们就将目光转向Service进程的启动过程，也就是Render进程启动过程的第二部分子过程，如下所示：

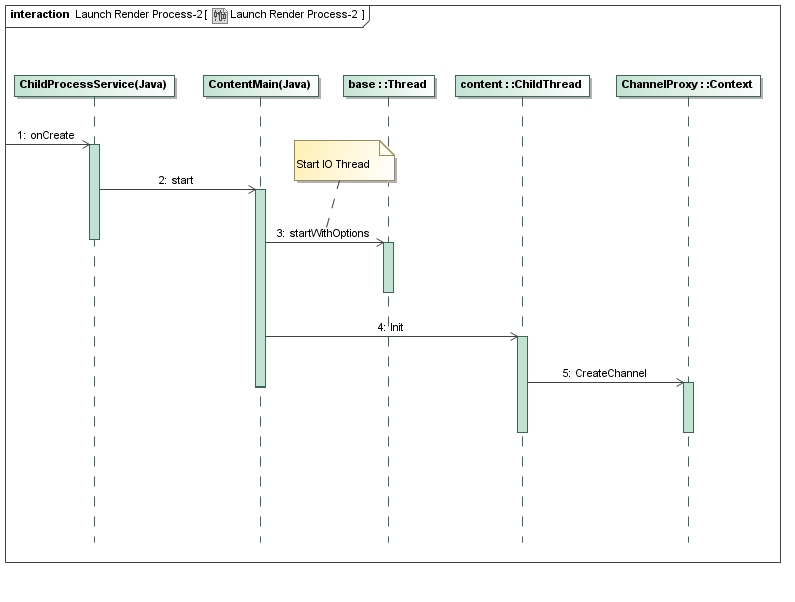

![SouthEast 7][]

图8 Render进程启动的第二部分子过程

我们知道，一个Service在启动的时候，它的成员函数onCreate就会被调用。在我们这个情景中，启动的Service是一个SandboxedProcessService<N>，它是从ChildProcessService继承下来的，我们假设SandboxedProcessService<N>没有重写父类ChildProcessService的成员函数onCreate，那么当SandboxedProcessService<N>在新启动的Service进程中加载的过程中，ChildProcessService类的成员函数onCreate就会被调用。

ChildProcessService类的成员函数onCreate的实现如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessService extends Service \{
2.      ......
3.
4.      @Override
5.      public void onCreate() \{
6.          ......
7.
8.          mMainThread = new Thread(new Runnable() \{
9.              @Override
10.             public void run()  \{
11.                 try \{
12.                     ......
13.
14.                     try \{
15.                         LibraryLoader.loadNow(getApplicationContext(), false);
16.                     \} catch (ProcessInitException e) \{
17.                         ......
18.                     \}
19.
20.                     synchronized (mMainThread) \{
21.                         while (mCommandLineParams == null) \{
22.                             mMainThread.wait();
23.                         \}
24.                     \}
25.                     LibraryLoader.initialize(mCommandLineParams);
26.
27.                     synchronized (mMainThread) \{
28.                         ......
29.                         while (mFileIds == null) \{
30.                             mMainThread.wait();
31.                         \}
32.                     \}
33.                     ......
34.                     int\[\] fileIds = new int\[mFileIds.size()\];
35.                     int\[\] fileFds = new int\[mFileFds.size()\];
36.                     for (int i = 0; i < mFileIds.size(); ++i) \{
37.                         fileIds\[i\] = mFileIds.get(i);
38.                         fileFds\[i\] = mFileFds.get(i).detachFd();
39.                     \}
40.                     ......
41.
42.                     nativeInitChildProcess(sContext.get().getApplicationContext(),
43.                             ChildProcessService.this, fileIds, fileFds,
44.                             mCpuCount, mCpuFeatures);
45.                     ContentMain.start();
46.                     ......
47.                 \} catch (InterruptedException e) \{
48.                     ......
49.                 \} catch (ProcessInitException e) \{
50.                     ......
51.                 \}
52.             \}
53.         \}, MAIN\_THREAD\_NAME);
54.         mMainThread.start();
55.     \}
56.
57.     ......
58. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/app/ChildProcessService.java。

ChildProcessService类的成员函数onCreate启动了一个线程，该线程由成员变量mMainThread描述，它主要做了以下几件事情：

1. 调用LibraryLoader类的静态成员函数loadNow加载了Chromium相关的so库。

2. 等待成员变量mCommandLineParams的值不等于null。当该成员变量的值不等于null的时候，它就指向了一个String数组。该String数组描述的是当前进程的命令行参数，因此，它会通过LibraryLoader类的静态成员函数initialize设置为当前进程的命令参数。

3. 等待成员变量mFileIds的值不等于null。当该成员变量的值不等于null的时候，另外一个成员变量mFileIds的值也不等于null，这时候它们描述了一系列的文件描述符及对应的ID。 这些文件描述符及其对应的ID会通过JNI方法nativeInitChildProcess传递给Native层。

4. 调用ContentMain类的静态成员函数start启动Native层的Chromium。

ChildProcessService类的成员变量mCommandLineParams、mFileIds和mFileIds的值开始的时候都是等于null的，那么它们是什么时候被设置的呢？前面提到，当Browser进程获得了一个可以用来与刚刚启动的Service进程进行Binder IPC的类型为IChildProcessService的Binder代理之后，就会调用该Binder代理的成员函数setupConnection，这会导致运行在刚刚启动的Service进程中的一个对应的Binder服务的成员函数setupConnection被调用。

通过ChildProcessService类的成员函数onBind，我们可以看到上述的Bind服务是什么，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessService extends Service \{
2.      ......
3.
4.      @Override
5.      public IBinder onBind(Intent intent) \{
6.          ......
7.
8.          return mBinder;
9.      \}
10.
11.     ......
12. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/app/ChildProcessService.java。

从这里我们就可以看到，ChildProcessService类的成员函数onBind返回的Binder服务就即为上述提到的Binder服务，它由成员变量mBinder指定，如下所示：

**\[java\]** [view plain][][copy][view plain]

1.  public class ChildProcessService extends Service \{
2.      ......
3.
4.      private final IChildProcessService.Stub mBinder = new IChildProcessService.Stub() \{
5.          // NOTE: Implement any IChildProcessService methods here.
6.          @Override
7.          public int setupConnection(Bundle args, IChildProcessCallback callback) \{
8.              synchronized (mMainThread) \{
9.                  // Allow the command line to be set via bind() intent or setupConnection, but
10.                 // the FD can only be transferred here.
11.                 if (mCommandLineParams == null) \{
12.                     mCommandLineParams = args.getStringArray(
13.                             ChildProcessConnection.EXTRA\_COMMAND\_LINE);
14.                 \}
15.                 ......
16.                 mFileIds = new ArrayList<Integer>();
17.                 mFileFds = new ArrayList<ParcelFileDescriptor>();
18.                 for (int i = 0;; i++) \{
19.                     String fdName = ChildProcessConnection.EXTRA\_FILES\_PREFIX + i
20.                             + ChildProcessConnection.EXTRA\_FILES\_FD\_SUFFIX;
21.                     ParcelFileDescriptor parcel = args.getParcelable(fdName);
22.                     ......
23.                     mFileFds.add(parcel);
24.                     String idName = ChildProcessConnection.EXTRA\_FILES\_PREFIX + i
25.                             + ChildProcessConnection.EXTRA\_FILES\_ID\_SUFFIX;
26.                     mFileIds.add(args.getInt(idName));
27.                 \}
28.
29.                 mMainThread.notifyAll();
30.             \}
31.             return Process.myPid();
32.         \}
33.     \}
34.
35.     ......
36. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/app/ChildProcessService.java。

从这里就可以看到，当ChildProcessService类的成员变量mBinder描述的Binder服务的成员函数setupConnection被调用的时候，它就会通过参数args获得Browser进程传递过来的命令行参数和文件描述符，分别保存在成员变量mCommandLineParams、mFileIds和mFileFds中，这时候这几个成员变量的值就不等于null。因此当最后ChildProcessService类的成员变量mMainThread描述的线程被唤醒之后，它就能继续往前执行，也就是执行前面提到的ChildProcessService类的JNI方法nativeInitChildProcess和ContentMain类的成员函数start。

接下来我们就分别分析ChildProcessService类的JNI方法nativeInitChildProcess和ContentMain类的成员函数start的实现。

ChildProcessService类的JNI方法nativeInitChildProcess同Native层的函数Java\_com\_android\_org\_chromium\_content\_app\_ChildProcessService\_nativeInitChildProcess实现，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  \_\_attribute\_\_((visibility("default")))
2.  void
3.      Java\_com\_android\_org\_chromium\_content\_app\_ChildProcessService\_nativeInitChildProcess(JNIEnv\*
4.      env, jclass jcaller,
5.      jobject applicationContext,
6.      jobject service,
7.      jintArray extraFileIds,
8.      jintArray extraFileFds,
9.      jint cpuCount,
10.     jlong cpuFeatures) \{
11.   return InitChildProcess(env, jcaller, applicationContext, service,
12.       extraFileIds, extraFileFds, cpuCount, cpuFeatures);
13. \}

这个函数定义在文件out/target/product/generic/obj/GYP/shared\_intermediates/content/jni/ChildProcessService\_jni.h中。

函数Java\_com\_android\_org\_chromium\_content\_app\_ChildProcessService\_nativeInitChildProcess调用了另外一个函数InitChildProcess来对当前进程执行一些初始化工作，后者的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void InitChildProcess(JNIEnv\* env,
2.                        jclass clazz,
3.                        jobject context,
4.                        jobject service,
5.                        jintArray j\_file\_ids,
6.                        jintArray j\_file\_fds,
7.                        jint cpu\_count,
8.                        jlong cpu\_features) \{
9.    std::vector<int> file\_ids;
10.   std::vector<int> file\_fds;
11.   JavaIntArrayToIntVector(env, j\_file\_ids, &file\_ids);
12.   JavaIntArrayToIntVector(env, j\_file\_fds, &file\_fds);
13.
14.   InternalInitChildProcess(
15.       file\_ids, file\_fds, env, clazz, context, service,
16.       cpu\_count, cpu\_features);
17. \}

这个函数定义在文件external/chromium\_org/content/app/android/child\_process\_service.cc中。

函数InitChildProcess首先是将参数j\_file\_ids和j\_file\_fds描述的一系列文件描述符及其对应的ID取出来，并且分别保存在本地变量file\_ids和file\_fds描述的std::vector中，将这两个std::vector传递给另外一个函数InternalInitChildProcess，后者对上述文件描述符及其对应的ID的处理如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  void InternalInitChildProcess(const std::vector<int>& file\_ids,
2.                                const std::vector<int>& file\_fds,
3.                                JNIEnv\* env,
4.                                jclass clazz,
5.                                jobject context,
6.                                jobject service\_in,
7.                                jint cpu\_count,
8.                                jlong cpu\_features) \{
9.    ......
10.
11.   // Register the file descriptors.
12.   // This includes the IPC channel, the crash dump signals and resource related
13.   // files.
14.   ......
15.   for (size\_t i = 0; i < file\_ids.size(); ++i)
16.     base::GlobalDescriptors::GetInstance()->Set(file\_ids\[i\], file\_fds\[i\]);
17.
18.   ......
19. \}

这个函数定义在文件external/chromium\_org/content/app/android/child\_process\_service.cc中。

从这里就可以看到，函数InternalInitChildProcess将参数file\_fds描述的文件描述符以参数file\_ids描述的ID为键值，注册在当前进程的一个Global Descriptors中。这其中就包含了一个UNIX Socket的Client端文件描述符，该文件描述符的ID值为kPrimaryIPCChannel，并且该UNIX Socket就是Browser进程用来与它请求启动的进程，例如Render进程、GPU进程和Plugin进程，建立IPC通信通道使用的。

前面我们提到，当我们通过IPC::SyncChannel类的静态成员函数Create创建一个Client端的IPC通信通道时，就会从Global Descriptors中取出ID值为kPrimaryIPCChannel的文件描述符，以便可以创建一个用来与Browser进程执行IPC的通信通道。

这一步执行完成之后，接下来我们继续分析ContentMain类的静态成员函数start的实现，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  public class ContentMain \{
2.      ......
3.
4.      public static int start() \{
5.          return nativeStart();
6.      \}
7.
8.      ......
9.
10.     private static native int nativeStart();
11. \}

这个函数定义在文件external/chromium\_org/content/public/android/java/src/org/chromium/content/app/ContentMain.java中。

从这里可以看到，ContentMain类的静态成员函数start调用JNI方法nativeStart启动Native层的Chromium。

ContentMain类的JNI方法nativeStart由Native层的函数Java\_com\_android\_org\_chromium\_content\_app\_ContentMain\_nativeStart实现，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  \_\_attribute\_\_((visibility("default")))
2.  jint Java\_com\_android\_org\_chromium\_content\_app\_ContentMain\_nativeStart(JNIEnv\*
3.      env, jclass jcaller) \{
4.    return Start(env, jcaller);
5.  \}

这个函数定义在文件out/target/product/generic/obj/GYP/shared\_intermediates/content/jni/ContentMain\_jni.h中。

函数Java\_com\_android\_org\_chromium\_content\_app\_ContentMain\_nativeStart调用了另外一个函数Start执行启动Chromium的工作，后者的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  static jint Start(JNIEnv\* env, jclass clazz) \{
2.    ......
3.
4.    if (!g\_content\_runner.Get().get()) \{
5.      ContentMainParams params(g\_content\_main\_delegate.Get().get());
6.      g\_content\_runner.Get().reset(ContentMainRunner::Create());
7.      g\_content\_runner.Get()->Initialize(params);
8.    \}
9.    return g\_content\_runner.Get()->Run();
10. \}

这个函数定义在文件external/chromium\_org/content/app/android/content\_main.cc中。

函数Start首先检查全局变量g\_content\_runner是否被初始化。如果还没有被初始化，那么就会调用ContentMainRunner类的静态成员函数Create创建一个ContentMainRunnerImpl对象，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  ContentMainRunner\* ContentMainRunner::Create() \{
2.    return new ContentMainRunnerImpl();
3.  \}

这个函数定义在文件external/chromium\_org/content/app/content\_main\_runner.cc中。

ContentMainRunner类的静态成员函数Create返回的实际上是一个ContentMainRunnerImpl对象，因此，上述全局变量g\_content\_runner指向的是一个ContentMainRunnerImpl对象。

回到函数Start中，创建了一个ContentMainRunnerImpl对象之后，接下来还会调用它的成员函数Initialize执行初始化工作，以及最后调用它的成员函数Run使得当前进程进入运行状态。

ContentMainRunnerImpl类的成员函数Run的实现如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  class ContentMainRunnerImpl : public ContentMainRunner \{
2.   public:
3.    ......
4.
5.    virtual int Run() OVERRIDE \{
6.      ......
7.      const CommandLine& command\_line = \*CommandLine::ForCurrentProcess();
8.      std::string process\_type =
9.            command\_line.GetSwitchValueASCII(switches::kProcessType);
10.
11.     MainFunctionParams main\_params(command\_line);
12.     main\_params.ui\_task = ui\_task\_;
13.     ......
14.
15.     return RunNamedProcessTypeMain(process\_type, main\_params, delegate\_);
16.
17.     ......
18.   \}
19.
20.  ......
21. \};

这个函数定义在文件external/chromium\_org/content/app/content\_main\_runner.cc中。

ContentMainRunnerImpl类的成员函数Run首先是获得当前进程的命令行参数，并且保存在本地变量comand\_line中。从前面的分析可以知道，当前进程的命令行参数是从Browser进程传递过来的，它里面包含了一个kProcessType选项。在我们这个情景中，这个kProcessType选项的值等于kRendererProcess。也就是说，本地变量process\_type的值等于kRendererProcess。

最后，ContentMainRunnerImpl类的成员函数Run调用函数RunNamedProcessTypeMain使得当前进程进入运行状态，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  int RunNamedProcessTypeMain(
2.      const std::string& process\_type,
3.      const MainFunctionParams& main\_function\_params,
4.      ContentMainDelegate\* delegate) \{
5.    static const MainFunction kMainFunctions\[\] = \{
6.  \#if !defined(CHROME\_MULTIPLE\_DLL\_CHILD)
7.      \{ "",                            BrowserMain \},
8.  \#endif
9.  \#if !defined(CHROME\_MULTIPLE\_DLL\_BROWSER)
10. \#if defined(ENABLE\_PLUGINS)
11. \#if !defined(OS\_LINUX)
12.     \{ switches::kPluginProcess,      PluginMain \},
13. \#endif
14.     \{ switches::kWorkerProcess,      WorkerMain \},
15.     \{ switches::kPpapiPluginProcess, PpapiPluginMain \},
16.     \{ switches::kPpapiBrokerProcess, PpapiBrokerMain \},
17. \#endif  // ENABLE\_PLUGINS
18.     \{ switches::kUtilityProcess,     UtilityMain \},
19.     \{ switches::kRendererProcess,    RendererMain \},
20.     \{ switches::kGpuProcess,         GpuMain \},
21. \#endif  // !CHROME\_MULTIPLE\_DLL\_BROWSER
22.   \};
23.
24.   ......
25.
26.   for (size\_t i = 0; i < arraysize(kMainFunctions); ++i) \{
27.     if (process\_type == kMainFunctions\[i\].name) \{
28.       if (delegate) \{
29.         int exit\_code = delegate->RunProcess(process\_type,
30.             main\_function\_params);
31. \#if defined(OS\_ANDROID)
32.         // In Android's browser process, the negative exit code doesn't mean the
33.         // default behavior should be used as the UI message loop is managed by
34.         // the Java and the browser process's default behavior is always
35.         // overridden.
36.         if (process\_type.empty())
37.           return exit\_code;
38. \#endif
39.         if (exit\_code >= 0)
40.           return exit\_code;
41.       \}
42.       return kMainFunctions\[i\].function(main\_function\_params);
43.     \}
44.   \}
45.
46.   ......
47. \}

这个函数定义在文件external/chromium\_org/content/app/content\_main\_runner.cc中。

在函数RunNamedProcessTypeMain内部，定义了一个类型为MainFunction的静态数组kMainFunctions。这个数组记录了每一个进程类型对应的运行入口点函数。例如，对于类型为switches::kRendererProcess的进程来说，即Render进程，它的运行入口点函数为RendererMain。又如，对于类型为switches::kGpuProcess的进程来说，即GPU进程，它的运行入口点函数为RendererMain。注意，Browser进程的类型是一个空字符串，因此它的运行入口点函数为BrowserMain。

从前面的调用过程可以知道，参数delegate指向的ContentMainDelegate对象来自于ContentMainRunnerImpl类的成员变量delegate\_。对于非Browser进程来说，ContentMainRunnerImpl类的成员变量delegate\_的值是等于NULL的。对于Chromium浏览器来说，它的Browser进程中的ContentMainRunnerImpl类的成员变量delegate\_指向的是一个ChromeMainDelegateChromeShellAndroid对象，而对于WebView来说，它的Browser进程中的ContentMainRunnerImpl类的成员变量delegate\_指向的是一个AwMainDelegate对象。由于现在我们分析的是非Browser进程，因此，参数delegate的值就等于NULL。

函数RunNamedProcessTypeMain通过遍历数组kMainFunctions，找到与参数process\_type对应的进程运行入口点函数，并且调用它。不过，如果参数delegate的值不等于NULL，那么就会先调用它指向的一个ContentMainDelegate对象的成员函数RunProcess。只有当该ContentMainDelegate对象的成员函数RunProcess的返回值为负值的情况下，才会调用在数组中kMainFunctions中找到的运行入口点函数。

但是，对于Android平台的Chromium的Browser进程来说，当它从参数delegate指向的ContentMainDelegate对象的成员函数RunProcess返回来之后，不管返回值是什么，都会直接退出，而不会执行数组kMainFunctions中对应的运行入口点函数。这是因为Android平台的Chromium的Browser进程即为Android应用程序的主进程，它在Java层有着自己的消息循环，因此就不能在Native层进入运行状态，否则的话，就会影响到Android应用程序主进程的正常执行。

由于当前运行的进程为Render进程，即参数delegate的值等于NULL，因此函数RunNamedProcessTypeMain就会直接调用函数RendererMain使得当前进程进入运行状态，如下所示：

**\[cpp\]** [view plain][][copy][view plain]

1.  int RendererMain(const MainFunctionParams& parameters) \{
2.    ......
3.
4.    base::MessageLoop main\_message\_loop;
5.    ......
6.
7.    \{
8.      bool run\_loop = true;
9.      ......
10.
11.     RenderProcessImpl render\_process;
12.     new RenderThreadImpl();
13.     ......
14.
15.     if (run\_loop) \{
16.       ......
17.       base::MessageLoop::current()->Run();
18.       ......
19.     \}
20.   \}
21.
22.   return 0;
23. \}

这个函数定义在文件external/chromium\_org/content/renderer/renderer\_main.cc。

函数RendererMain首先是创建了一个MessageLoop对象。从前面[Chromium多线程模型设计和实现分析][Chromium]一文可以知道，通过默认构造函数创建的MessageLoop对象的消息循环类型为TYPE\_DEFAULT，这意味着Render进程的主线程通过类型为MessagePumpDefault的消息泵进入运行状态。

在Render进程的主线程，也就是当前线程，通过类型为MessagePumpDefault的消息泵进入运行状态之前，会创建一个RenderProcessImpl对象和一个RenderThreadImpl对象。前面分析网页不在单独的Render进程中加载时，我们已经分析过RenderProcessImpl对象和RenderThreadImpl对象的创建过程了。其中，RenderProcessImpl对象的创建过程将会触发在当前进程中启动一个IO线程，用来执行IPC，而RenderThreadImpl对象的创建过程会触发在当前进程中创建一个Client端的IPC通信通道，并且该IPC通信通道是通过从Global Descriptors中获取ID值为kPrimaryIPCChannel的文件描述符创建的，具体可以参考前面分析的ChannelPosix类的成员函数CreatePipe的实现。

至此，我们就分析完成了Chromium的Render进程的启动过程。对于Chromium的GPU进程和Plugin进程来说，它们的启动过程也是类似的，最主要的区别就是最后执行函数RunNamedProcessTypeMain时，通过不同的入口点函数进入运行状态。因此，后面我们分析GPU进程和Plugin进程的启动过程时，会跳过中间的过程直接进入到对应的运行入口点函数进行分析。例如，对于GPU进程，直接进入到GpuMain函数分析，而对于Pepper Plugin进程来说，直接进入到PpapiPluginMain函数分析。

回到Chromium的Render进程的启动过程来，总的来说，它主要做的事情就是与Browser进程建立IPC通信通道。这个建立过程如下所示：

1. Browser进程在启动Render进程之前，会创建一个UNIX Socket，并且使用该UNIX Socket的Server端文件描述符创建一个Server端的IPC通信通道。

2. Browser进程在启动Render进程之后，会通过Binder IPC将前面创建的UNIX Socket的Client端文件描述符传递给Render进程。

3. Render进程在进入运行状态之前，会使用前面获得的Client端文件描述符创建一个Client端的IPC通信通道。

由于Browser进程和Render进程创建的IPC通信通道使用的是同一个UNIX Socket的Server端和Client端文件描述符，因此它们就可以通过该UNIX Socket进行相互通信了。Browser进程和Render进程之间是通过传递IPC消息进行通信的，也就是通过UNIX Socket来传递IPC消息。了解这些IPC消息的传递过程，对阅读Chromium的源代码是非常有帮助的，因为Chromium的源代码到处充斥着IPC消息发送、接收和分发处理逻辑，就如同Android系统里面的Binder IPC一样普遍。因此，在接下来的一篇文章中，我们就将分析Chromium的IPC消息发送、接收和分发过程，敬请关注！更多的信息也可以关注老罗的新浪微博：[http://weibo.com/shengyangluo][http_weibo.com_shengyangluo]。

[https://blog.csdn.net/sauphy/article/details/50507653][https_blog.csdn.net_sauphy_article_details_50507653]

[http_weibo.com_shengyangluo]: http://weibo.com/shengyangluo
[SouthEast]: /images/20220422/1fefe379f4ce40a797bce1e11fcb1704.png
[Chromium]: http://blog.csdn.net/luoshengyang/article/details/46855395
[SouthEast 1]: /images/20220422/332feb93faa94129acf92ecf9fbd972a.png
[SouthEast 2]: /images/20220422/bb378ee0ca3c4e59bf49b0ae8d2616f3.png
[SouthEast 3]: /images/20220422/fc891e8cbcfa49d2b150b9d2dd45e5f3.png
[SouthEast 4]: /images/20220422/ace9af6dfabc4516ae81903fdda8ebbc.png
[SouthEast 5]: /images/20220422/b4e87093a679477da0d63927d0560a0b.png
[SouthEast 6]: /images/20220422/aff337eccd504929820a6ac15a17ba24.png
[view plain]: http://blog.csdn.net/luoshengyang/article/details/47433765#
[Chromium 1]: http://blog.csdn.net/luoshengyang/article/details/47364477
[SouthEast 7]: /images/20220422/60578349c6a14905a357660297f9d8f2.png
[https_blog.csdn.net_sauphy_article_details_50507653]: https://blog.csdn.net/sauphy/article/details/50507653
