# 环境参数： #

VMWARE Ubuntu16.04

![20190418151702375.png][]

# 一、预备操作：换为国内镜像 #

此步操作主要是为了防止apt-get无法定位软件包以及下载速度贼慢等问题

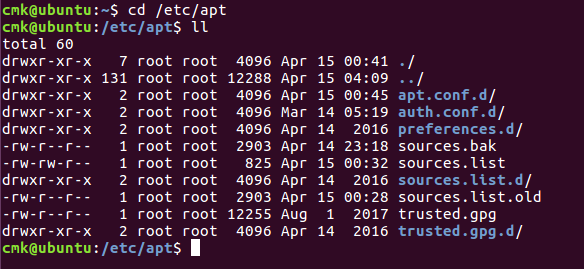

**cd /etc/apt**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70][]

上面是备份好的截图（多个sources.list.old）；在修改source.list前先备份一下

**sudo cp /etc/apt/sources.list /etc/apt/sources.list.old**

**打开source.list sudo vim /etc/apt/source.list**

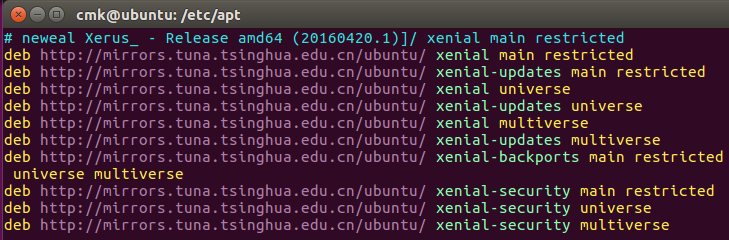

复制源（清空原来的source.list中的内容，用下面的内容覆盖）；网上有多种源，这里我用清华大学的

deb-src http://mirror.neu.edu.cn/ubuntu/ xenial main restricted #Added by software-properties
    deb http://mirror.neu.edu.cn/ubuntu/ xenial main restricted
    deb-src http://mirror.neu.edu.cn/ubuntu/ xenial restricted multiverse universe #Added by software-properties
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-updates main restricted
    deb-src http://mirror.neu.edu.cn/ubuntu/ xenial-updates main restricted multiverse universe #Added by software-properties
    deb http://mirror.neu.edu.cn/ubuntu/ xenial universe
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-updates universe
    deb http://mirror.neu.edu.cn/ubuntu/ xenial multiverse
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-updates multiverse
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-backports main restricted universe multiverse
    deb-src http://mirror.neu.edu.cn/ubuntu/ xenial-backports main restricted universe multiverse #Added by software-properties
    deb http://archive.canonical.com/ubuntu xenial partner
    deb-src http://archive.canonical.com/ubuntu xenial partner
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-security main restricted
    deb-src http://mirror.neu.edu.cn/ubuntu/ xenial-security main restricted multiverse universe #Added by software-properties
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-security universe
    deb http://mirror.neu.edu.cn/ubuntu/ xenial-security multiverse

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 1][]

然后更新即可 **sudo apt-get update**

# 二、安装NS2（2.35） #

先下载安装包：下载地址 [https://www.isi.edu/nsnam/ns/ns-build.html\#allinone][https_www.isi.edu_nsnam_ns_ns-build.html_allinone]

下载慢怎么办？用迅雷啊

## step1:更新系统安装包 ##

sudo apt-get update #更新源列表
    sudo apt-get upgrade #更新已经安装的包
    sudo apt-get dist-upgrade #更新软件，升级系统

第一步之前做了，第二步有点久，第三步反正我是没做...

## step2：安装ns2运行时依赖包 ##

sudo apt-get install build-essential
    sudo apt-get install tcl8.5 tcl8.5-dev tk8.5 tk8.5-dev  #for tcl and tk
    sudo apt-get install libxmu-dev libxmu-headers  #for nam

## step3：编译ns2.35安装包 ##

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 2][]

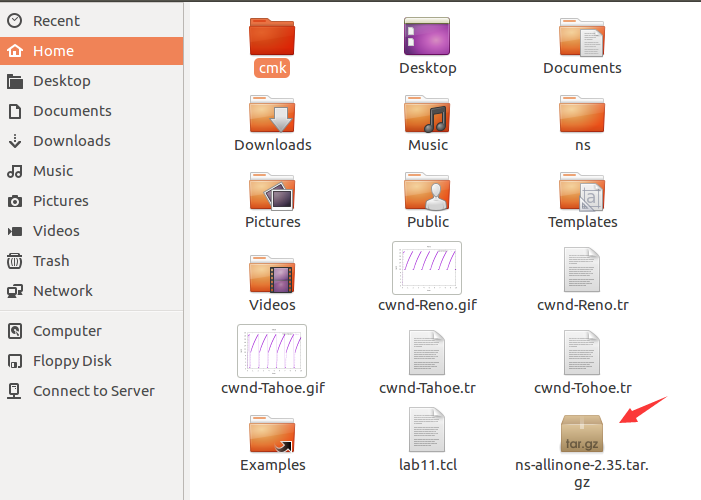

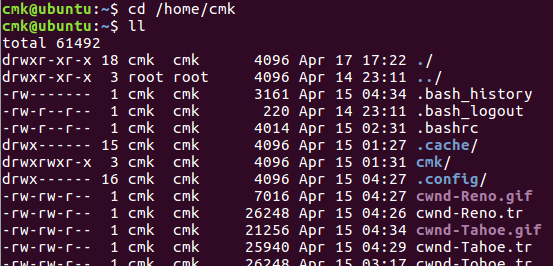

把之前下好的安装包拖到Home目录下直接解压，这个目录其实就是 /home/用户名，放哪都行吧只要你环境变量懂配...

**tar xvfz ns-allinone-2.35.tar.gz 或者右键解压**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 3][]

![20190418082519912.png][]

解压后文件夹改个名字叫ns，如上图（不改随意，环境变量把ns换成解压后的文件夹名即可）

然后cd进去之后发现有个install

cd ns 或者 cd ns-allinone-2.35（没改文件夹名字的话）

安装前先修改ls文件，位置是：ns-2.35/linkstate/ls.h

![20190418083259220.png][]
第137行
void eraseAll() \{ erase(baseMap::begin(), baseMap::end()); \}

改为：void eraseAll() \{ this->erase(baseMap::begin(), baseMap::end()); \}

保存后，再回去执行 ./install

step4:配置环境变量

**sudo gedit ~/.bashrc** \# ~ 这个符号为当前用户根目录,即/home/用户名

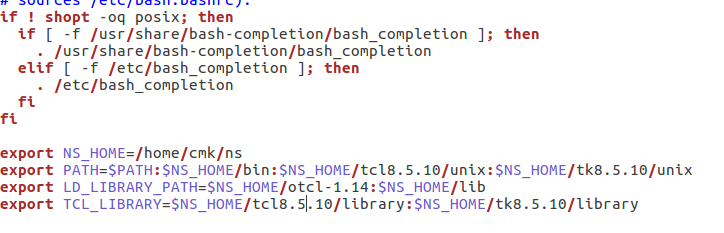

最后加上，用户名用你自己的代替；因为之前改了文件夹名，下面的NS\_HOME就是/home/用户名/ns了

export NS_HOME=/home/用户名/ns
    export PATH=$PATH:$NS_HOME/bin:$NS_HOME/tcl8.5.10/unix:$NS_HOME/tk8.5.10/unix
    export LD_LIBRARY_PATH=$NS_HOME/otcl-1.14:$NS_HOME/lib
    export TCL_LIBRARY=$NS_HOME/tcl8.5.10/library:$NS_HOME/tk8.5.10/library

然后注意TCL\_LIBRARY这个环境变量跟网上其他的可能不一样（后面加了:$NS\_HOME/tk8.5.10/library），反正我不加后面nam命令会出错

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 4][]

配置好环境变量记得 **source ~/.bashrc**

## step5：验证安装是否成功 ##

重新打开一个新的终端：

cd ns/ns-2.35/tcl/ex/
    ns simple.tcl

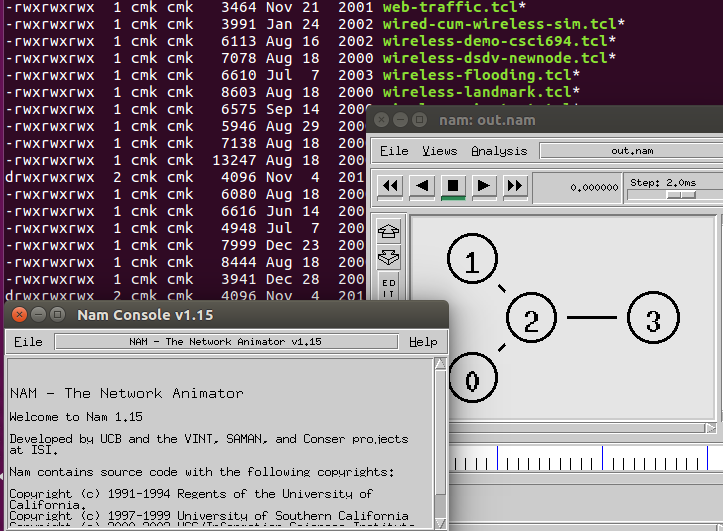

弹出下图应该就成功了

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 5][]

还要验证下nam命令

![20190418084233802.png][]

如果nam没有的话参考下 [https://blog.csdn.net/circle2015/article/details/52490582][https_blog.csdn.net_circle2015_article_details_52490582]

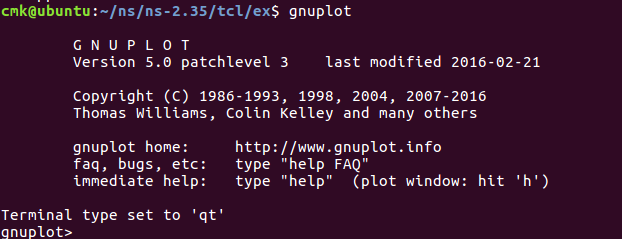

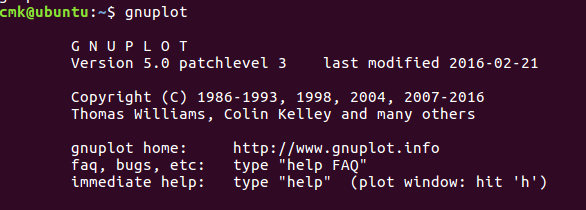

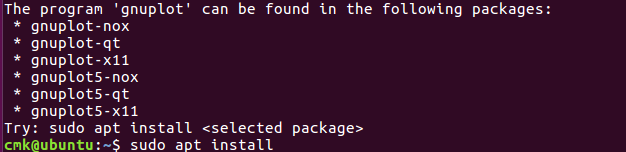

最后再看下gunplot安装了没有，没有就sudo apt install gunplot

![20190418084423375.png][]

安装成功后如下

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 6][]

**PS：如果你在安装过程中遇到了各种莫名奇妙的问题，请自行百度，毕竟......**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 7][]

# 三、实验记录 #

实验报告给的lab11.tcl是错的，注意换成附录的（无力吐槽）

然后就OK了

![20190418085135170.png][]

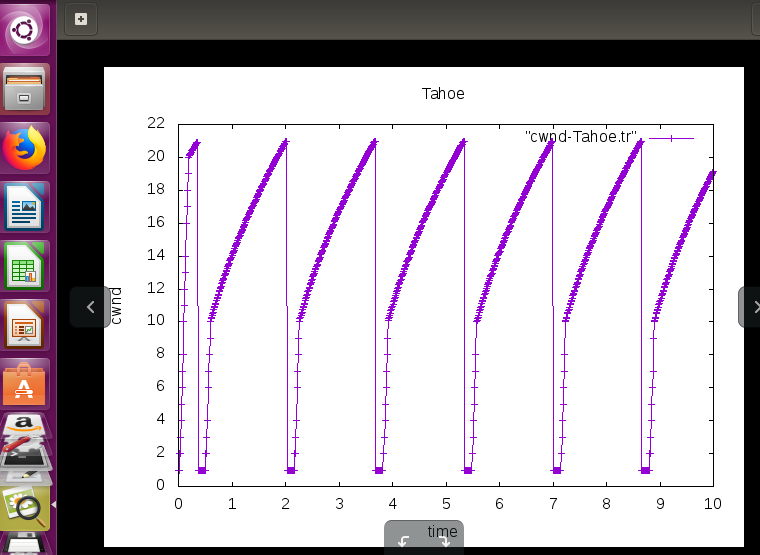

Gnuplot>set title “Tahoe”
    Gnuplot>set xlabel “time”
    Gnuplot>set ylabel “cwnd”
    Gnuplot>set terminal gif
    Gnuplot>set output “cwnd-Tahoe.gif”
    Gnuplot>plot “cwnd-Tahoe.tr” with linespoints 1

# ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 8][] #

# ![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3MjA1NzA4_size_16_color_FFFFFF_t_70 9][] #

# 附录 lab11.tcl #

if {$argc != 1} {
    	puts"Usage: ns lab11.tcl TCPversion"
    	puts"Example:ns lab11.tcl Tahoe or ns lab11.tcl Reno"
    	exit
    }


    set par1 [lindex $argv 0]

    #产生一个仿真的对象
    set ns [new Simulator]

    #打开一个trace file, 用来记录封包传送的过程
    set nd [open out-$par1.tr w]
    $ns trace-all $nd

    #打开一个文件用来记录cwnd 变化情况
    set f0 [open cwnd-$par1.tr w]

    #定义一个结束的程序
    proc finish {} {
    	global ns nd f0 tcp
    	#显示最后的平均吞吐量
    	puts [format "average throughput:%.1f Kbps"\
    		[expr [$tcp set ack_]*([$tcp set packetSize_])*8/1000.0/10]]
    	$ns flush-trace
    	#关闭文件
    	close $nd
    	close $f0
    	exit 0
    }

    #定义一个记录的程序
    #每格0.01s就去记录当时的cwnd
    proc record {} {
    	global ns tcp f0

    	set now [$ns now]
    	puts $f0 "$now [$tcp set cwnd_]"
    	$ns at [expr $now+0.01] "record"
    }

    #产生传送结点，路由器r1,r2和接收结点
    set r0 [$ns node]
    set r1 [$ns node]
    set n0 [$ns node]
    set n1 [$ns node]

    #建立链路
    $ns duplex-link $n0 $r0 10Mb 1ms DropTail
    $ns duplex-link $r0 $r1 1Mb 4ms DropTail
    $ns duplex-link $r1 $n1 10Mb 1ms DropTail

    #设置队列长度为18个封包大小
    set queue 18
    $ns queue-limit $r0 $r1 $queue

    #根据用户的设置，指定TCP版本
    if {$par1 == "Tahoe"} {
    	set tcp [new Agent/TCP]
    } else {
    	set tcp [new Agent/TCP/Reno]
    }
    $ns attach-agent $n0 $tcp

    set tcpsink [new Agent/TCPSink]

    $ns attach-agent $n1 $tcpsink

    $ns connect $tcp $tcpsink

    #建立FTP应用程序
    set ftp [new Application/FTP]
    $ftp attach-agent $tcp

    #在0.0s时，开始传送
    $ns at 0.0 "$ftp start"

    #在10.0s时，结束传送
    $ns at 10.0 "$ftp stop"

    #在0.0s时调用record来记录TCP的cwnd变化情况
    $ns at 0.0 "record"

    #在第10.0s时调用finish来结束模拟
    $ns at 10.0 "finish"

    #执行模拟
    $ns run
