Spring Cloud Ribbon相关学习：

简介

Spring Cloud Ribbon是基于Netflix Ribbon实现的一套客户端负载均衡的工具。

简单的说，Ribbon是Netflix发布的开源项目，主要功能是提供客户端的软件负载均衡算法，将Netflix的中间层服务连接在一起。Ribbon客户端组件提供一系列完善的配置项如连接超时，重试等。简单的说，就是在配置文件中列出Load Balancer（简称LB）后面所有的机器，Ribbon会自动的帮助你基于某种规则（如简单轮询，随机连接等）去连接这些机器。我们也很容易使用Ribbon实现自定义的负载均衡算法。

负载均衡

LB，即负载均衡(Load Balance)，在微服务或分布式集群中经常用的一种应用。负载均衡简单的说就是将用户的请求平摊的分配到多个服务上，从而达到系统的HA。常见的负载均衡有软件Nginx，LVS，硬件 F5等。相应的在中间件，例如：dubbo和SpringCloud中均给我们提供了负载均衡，SpringCloud的负载均衡算法可以自定义。

集中式LB

即在服务的消费方和提供方之间使用独立的LB设施(可以是硬件，如F5, 也可以是软件，如nginx), 由该设施负责把访问请求通过某种策略转发至服务的提供方；

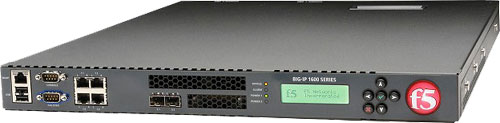

F5硬件图例

进程内LB

将LB逻辑集成到消费方，消费方从服务注册中心获知有哪些地址可用，然后自己再从这些地址中选择出一个合适的服务器。

Ribbon就属于进程内LB，它只是一个类库，集成于消费方进程，消费方通过它来获取到服务提供方的地址。

步骤

microservicecloud-consumer-dept-80

pom.xml

添加

   <!— Ribbon相关 —>
<dependency>
     <groupId>org.springframework.cloud</groupId>
     <artifactId>spring-cloud-starter-eureka</artifactId>
   </dependency>
   <dependency>
     <groupId>org.springframework.cloud</groupId>
     <artifactId>spring-cloud-starter-ribbon</artifactId>
   </dependency>
   <dependency>
     <groupId>org.springframework.cloud</groupId>
     <artifactId>spring-cloud-starter-config</artifactId>
</dependency>

application.yml

server:
 port: 80

eureka:
 client:
 register-with-eureka: false
 service-url:
 defaultZone: http://eureka7001.com:7001/eureka/,http://eureka7002.com:7002/eureka/,http://eureka7003.com:7003/eureka/

ConfigBean

对ConfigBean进行新注解@LoadBalanced 获得Rest时加入Ribbon的配置

package com.hph.springcloud.cfbeans;

import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.client.RestTemplate;

@Configuration
public class ConfigBean {


    @Bean
    @LoadBalanced   //Spring Cloud Ribbon 是基于Netflix Ribbon实现的的一套客户端 负载 均衡的工具
    public RestTemplate getRestTemplate() {

        return new RestTemplate();
    }
}

DeptConsumer80_App

主启动类DeptConsumer80_App添加@EnableEurekaClient

package com.hph.springcloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

@SpringBootApplication
@EnableEurekaClient
//在启动该微服务的时候就能去加载我们的自定义Ribbon配置类，从而使配置生效,如果没有启动是默认的轮询
public class DeptConsumer80_App
{

    public static void main(String[] args)
 {

        SpringApplication.run(DeptConsumer80_App.class, args);
    }
}

DeptController_Consumer

修改DeptController_Consumer客户端访问类,把REST_URL_PREFIX写成我们的微服务名称。

package com.hph.springcloud.controller;

import com.hph.springcloud.entities.Dept;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;

import java.util.List;

@RestController
public class DeptController_Consumer {


// private static final String REST_URL_PREFIX = “http://localhost:8001“;
    private  static  final  String REST_URL_PREFIX = “http://MICROSERVICECLOUD-DEPT“;
    @Autowired
    private RestTemplate restTemplate;

    @RequestMapping(value = “/consumer/dept/add”)
    public boolean add(Dept dept)
 {

        return restTemplate.postForObject(REST_URL_PREFIX + “/dept/add”, dept, Boolean.class);
    }

    @RequestMapping(value = “/consumer/dept/get/{id}”)
    public Dept get(@PathVariable(“id”) Long id)
 {

        return restTemplate.getForObject(REST_URL_PREFIX + “/dept/get/“ + id, Dept.class);
    }

    @SuppressWarnings(“unchecked”)
    @RequestMapping(value = “/consumer/dept/list”)
    public List<Dept> list()
 {

        return restTemplate.getForObject(REST_URL_PREFIX + “/dept/list”, List.class);
    }

    // 测试@EnableDiscoveryClient,消费端可以调用服务发现
    @RequestMapping(value = “/consumer/dept/discovery”)
    public Object discovery()
 {

        return restTemplate.getForObject(REST_URL_PREFIX + “/dept/discovery”, Object.class);
    }
}

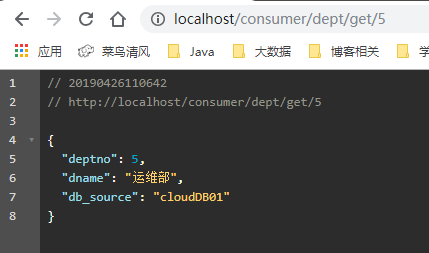

测试

先启动3个eureka集群后，再启动microservicecloud-provider-dept-8001并注册进eureka

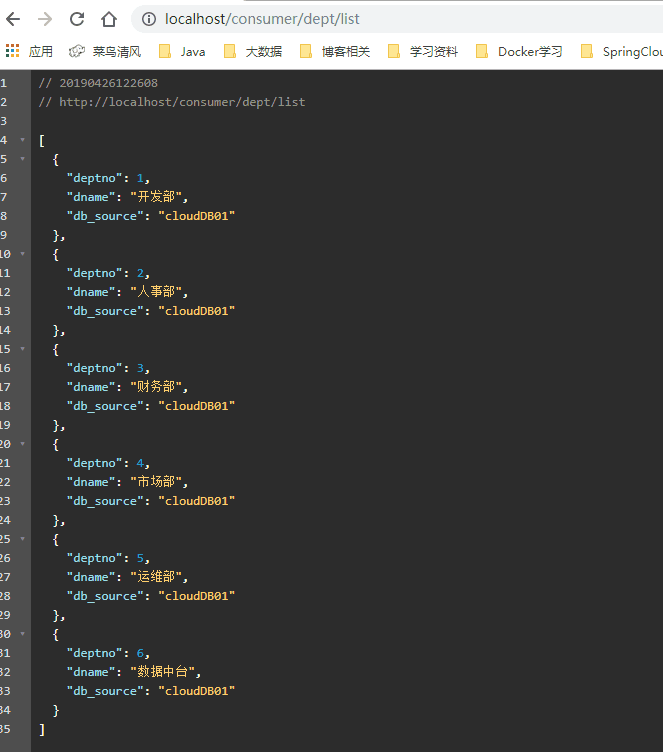

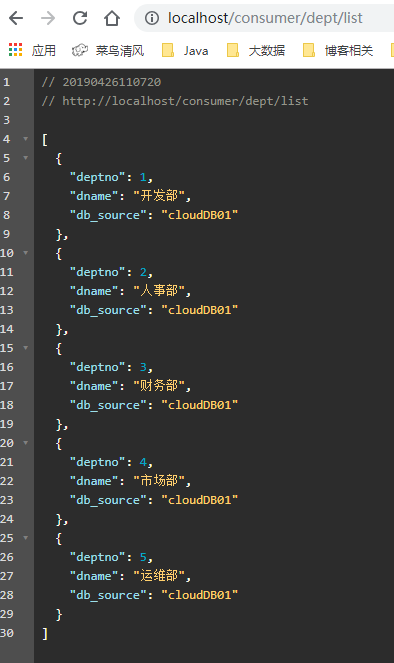

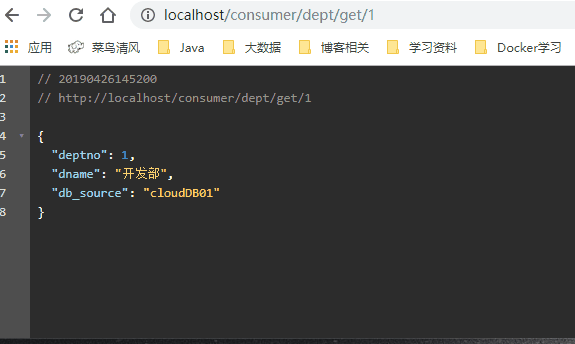

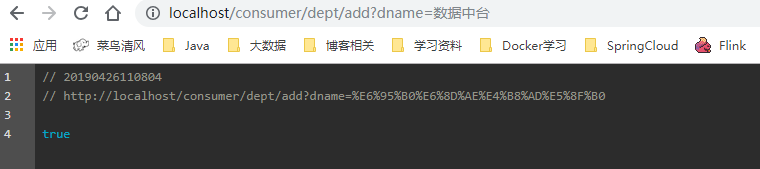

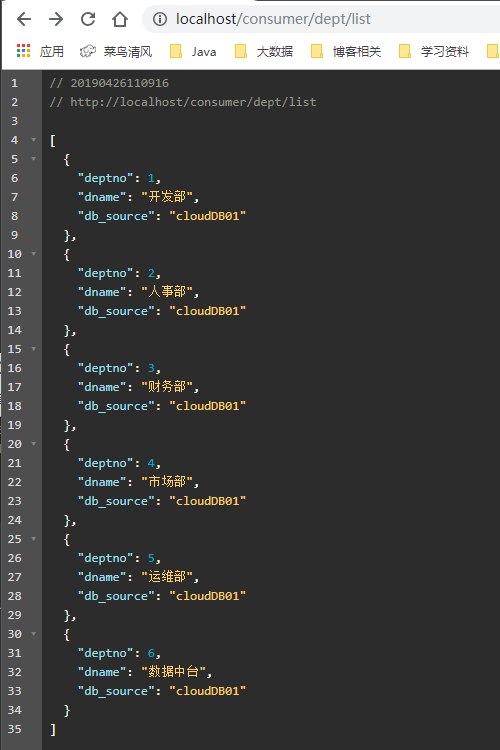

启动microservicecloud-consumer-dept-80

小结 Ribbon和Eureka整合后Consumer可以直接调用服务而不用再关心地址和端口号

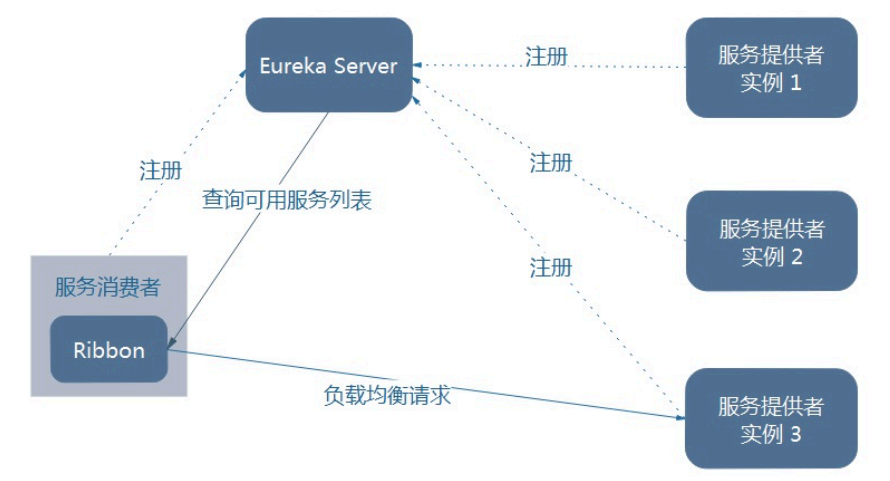

Ribbon架构

Ribbon在工作时分成两步
第一步先选择 EurekaServer ,它优先选择在同一个区域内负载较少的server.
第二步再根据用户指定的策略，在从server取到的服务注册列表中选择一个地址。
其中Ribbon提供了多种策略：比如轮询、随机和根据响应时间加权。

Ribbon负载均衡

microservicecloud-provider-dept-8002

数据准备


DROP DATABASE IF EXISTS cloudDB02;

CREATE DATABASE cloudDB02 CHARACTER SET UTF8;

USE cloudDB02;

CREATE TABLE dept
(
  deptno BIGINT NOT NULL PRIMARY KEY AUTO_INCREMENT,
  dname VARCHAR(60),
  db_source   VARCHAR(60)
);

INSERT INTO dept(dname,db_source) VALUES(‘开发部’,DATABASE());
INSERT INTO dept(dname,db_source) VALUES(‘人事部’,DATABASE());
INSERT INTO dept(dname,db_source) VALUES(‘财务部’,DATABASE());
INSERT INTO dept(dname,db_source) VALUES(‘市场部’,DATABASE());
INSERT INTO dept(dname,db_source) VALUES(‘运维部’,DATABASE());

SELECT * FROM dept;

application.yml

server:
 port: 8002

mybatis:
 config-location: classpath:mybatis/mybatis.cfg.xml        # mybatis配置文件所在路径
 type-aliases-package: com.hph.springcloud.entities    # 所有Entity别名类所在包
 mapper-locations:
 - classpath:mybatis/mapper/*/.xml                       # mapper映射文件

spring:
 application:
 name: microservicecloud-dept
 datasource:
 type: com.alibaba.druid.pool.DruidDataSource            # 当前数据源操作类型
 driver-class-name: org.gjt.mm.mysql.Driver              # mysql驱动包
 url: jdbc:mysql://192.168.1.110:3306/cloudDB02         # 数据库名称
 username: root
 password: 123456
 dbcp2:
 min-idle: 5                                           # 数据库连接池的最小维持连接数
 initial-size: 5                                       # 初始化连接数
 max-total: 5                                          # 最大连接数
 max-wait-millis: 200                                  # 等待连接获取的最大超时时间

eureka:
 client: #客户端注册进eureka服务列表内
 service-url:
 defaultZone:  http://eureka7001.com:7001/eureka/,http://eureka7002.com:7002/eureka/,http://eureka7003.com:7003/eureka/
 instance:
 instance-id: microservicecloud-dept8002   #自定义服务名称信息
 prefer-ip-address: true     #访问路径可以显示IP地址

info:
  app.name: hph-microservicecloud
  company.name: www.hphblog.cn
  build.artifactId: ${project.artifactId}
  build.version: ${project.version}

其他基本相同我们需要把启动类的配置类做适当修改,完整代码请参考Github链接。

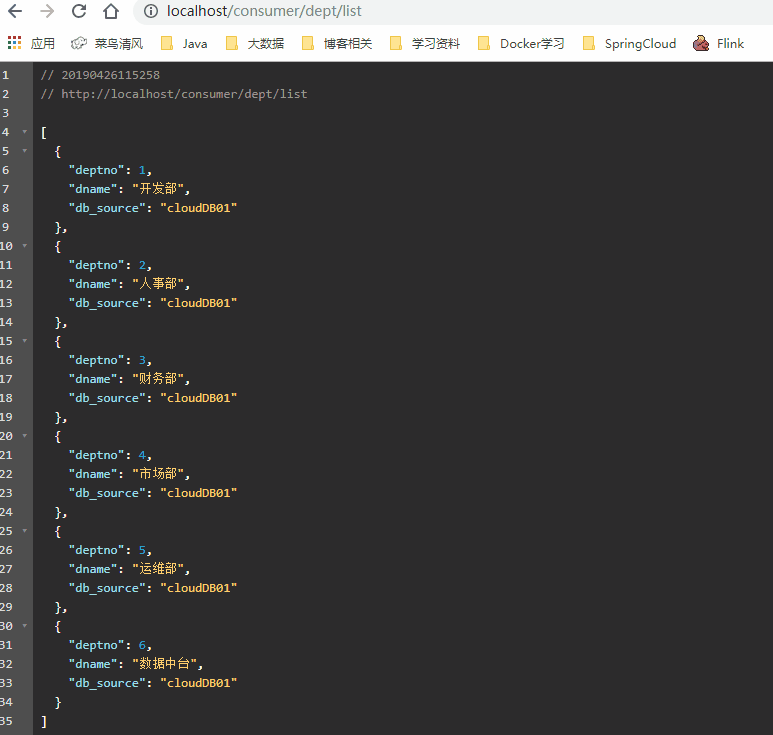

测试

启动3个eureka集群配置区

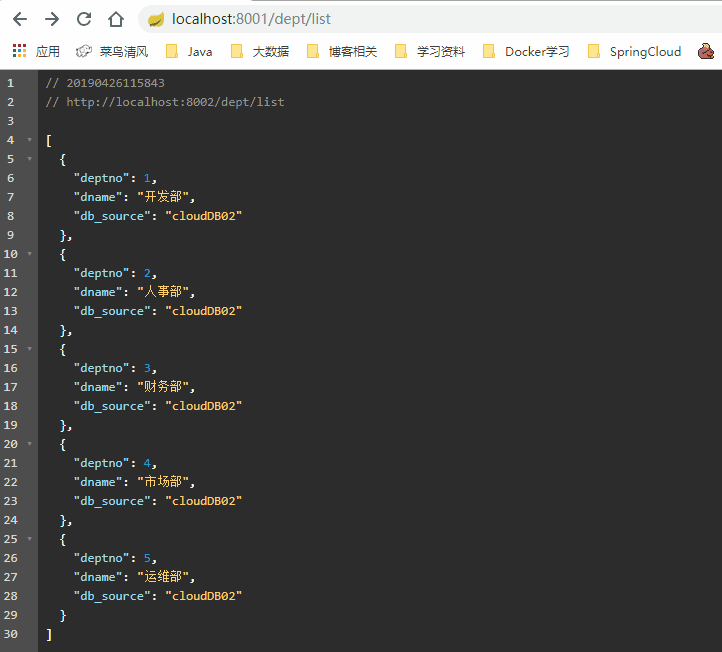

启动3个Dept微服务并各自测试通过
客户端通过Ribbo完成负载均衡并访问上一步的Dept微服务

我们可以看得到的访问到的是不同的数据库信息。


小结

Ribbon其实就是一个软负载均衡的客户端组件，他可以和其他所需请求的客户端结合使用，和eureka结合只是其中的一个实例。

自定义负载均衡

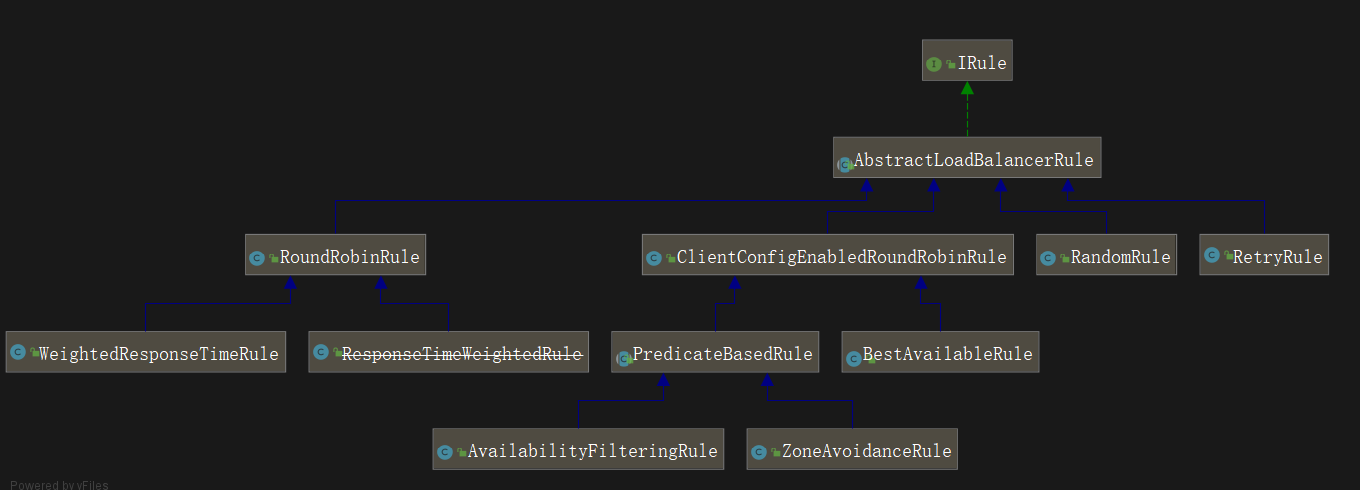

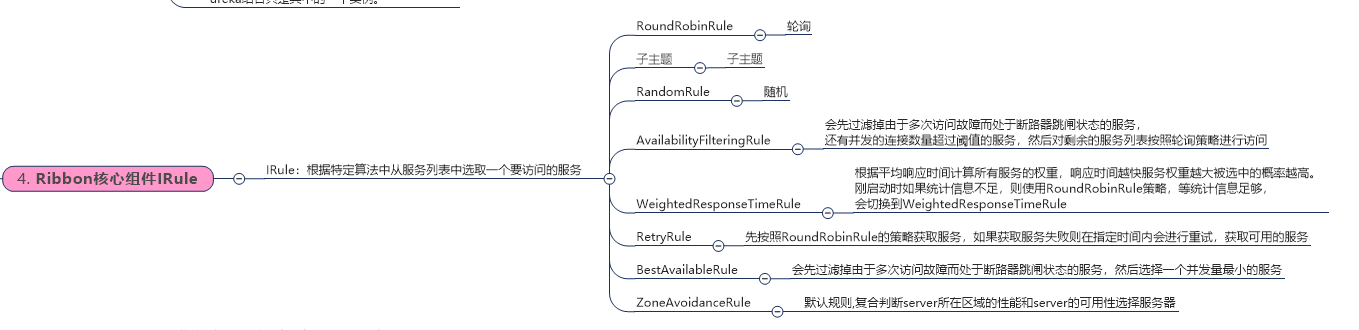

Ribbon核心组件IRule

IRule：根据特定算法中从服务列表中选取一个要访问的服务

指定轮询算法

创建com.hph.myrule

在指定中添加指定为随机轮询

package com.hph.myrule;

import com.netflix.loadbalancer.IRule;
import com.netflix.loadbalancer.RandomRule;
import org.springframework.context.annotation.Bean;

public class MySelfRule {

    @Bean
    public IRule myRule() {

        return new RandomRule();//Ribbon默认是轮询，我自定义为随机

    }
}

修改我我们的主启动类

package com.hph.springcloud;

import com.hph.myrule.MySelfRule;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;
import org.springframework.cloud.netflix.ribbon.RibbonClient;

@SpringBootApplication
@EnableEurekaClient
//在启动该微服务的时候就能去加载我们的自定义Ribbon配置类，从而使配置生效
@RibbonClient(name=“MICROSERVICECLOUD-DEPT”,configuration= MySelfRule.class)
public class DeptConsumer80_App
{

    public static void main(String[] args)
 {

        SpringApplication.run(DeptConsumer80_App.class, args);
    }
}

我们测试一下结果是随机访问你的微服务的数据库。


自定义注意

官方文档明确给出了警告：
这个自定义配置类不能放在@ComponentScan所扫描的当前包下以及子包下，否则我们自定义的这个配置类就会被所有的Ribbon客户端所共享，也就是说我们达不到特殊化定制的目的了。

因此我们创新创建一个包，不让自己定义的规则和SpirngApplication在同一包下，所以我们选择重新创建一个包

这里我们可以看到相关的信息。根据github源码我们自己写一个轮询策略。

package com.hph.myrule;

import com.netflix.client.config.IClientConfig;
import com.netflix.loadbalancer.AbstractLoadBalancerRule;
import com.netflix.loadbalancer.ILoadBalancer;
import com.netflix.loadbalancer.Server;

import java.util.List;

public class RandomRule_ZY extends AbstractLoadBalancerRule {


  private int total = 0;    //总共被调用的次数，目前要求每台被调用5次
  private int currentIndex = 0;//当前提供服务的机器号

    public Server choose(ILoadBalancer lb, Object key) {

        if (lb == null) {

            return null;
        }
        Server server = null;

        while (server == null) {

            if (Thread.interrupted()) {

                return null;
            }
            List<Server> upList = lb.getReachableServers();
            List<Server> allList = lb.getAllServers();

            int serverCount = allList.size();
            if (serverCount == 0) {

                /
  No servers. End regardless of pass, because subsequent passes
  only get more restrictive.
 /
                return null;
            }

// int index = rand.nextInt(serverCount);
// server = upList.get(index);
            if(total < 5)
            {

            server = upList.get(currentIndex);
            total++;
            }else {

            total = 0;
            currentIndex++;
            if(currentIndex >= upList.size())
            {

              currentIndex = 0;
            }

            }


            if (server == null) {

                /
  The only time this should happen is if the server list were
  somehow trimmed. This is a transient condition. Retry after
  yielding.
 */
                Thread.yield();
                continue;
            }

            if (server.isAlive()) {

                return (server);
            }

            // Shouldn’t actually happen.. but must be transient or a bug.
            server = null;
            Thread.yield();
        }

        return server;

    }

  @Override
  public Server choose(Object key) {

   return choose(getLoadBalancer(), key);
  }

  @Override
  public void initWithNiwsConfig(IClientConfig clientConfig) {


  }
}
