前言

前几篇文章是对 Picasso 配置 、图片加载流程的分析 , 是宏观上的分析 。 本篇文章将对 Dispatcher 源码进行研究。

什么是 Dispatcher

Dispatcher 是 Picasso 用于分发事件 、线程切换的类。

Dispatcher 分发的事件

REQUEST_SUBMIT = 1;                      // 请求提交
 REQUEST_CANCEL = 2;                      // 请求取消
 REQUEST_GCED = 3;                        // 给主线程发送REQUEST_GCED消息，让其清除弱引用并取消请求。
 HUNTER_COMPLETE = 4;                     // BitmapHunter获取了 Bitmap
 HUNTER_RETRY = 5;                        // 失败重试
 HUNTER_DECODE_FAILED = 6;                // 获取 Bitmap 失败
 HUNTER_DELAY_NEXT_BATCH = 7;             // 延迟批处理
 HUNTER_BATCH_COMPLETE = 8;               // 批处理完成
 NETWORK_STATE_CHANGE = 9;                // 网络变化
 AIRPLANE_MODE_CHANGE = 10;               // 飞行模式
 TAG_PAUSE = 11;                          // 暂停
 TAG_RESUME = 12;                         // 继续
 REQUEST_BATCH_RESUME = 13;               // 继续批处理

相信你已经被 HUNTER_COMPLETE 、HUNTER_DELAY_NEXT_BATCH 、HUNTER_BATCH_COMPLETE 搞晕了,先写一下这三个事件的执行顺序。
HUNTER_COMPLETE -> HUNTER_DELAY_NEXT_BATCH -> HUNTER_BATCH_COMPLETE。

构造器

首选来看下 Dispatcher 的构造器 。

Dispatcher(Context context, ExecutorService service, Handler mainThreadHandler,
      Downloader downloader, Cache cache, Stats stats) {
    this.dispatcherThread = new DispatcherThread();  // 子线程,分发的事件都在该线程执行。
    this.dispatcherThread.start();               // 启动线程。
    Utils.flushStackLocalLeaks(dispatcherThread.getLooper());
    this.context = context;
    this.service = service;                        // 线程池
    this.hunterMap = new LinkedHashMap<>();        // 处理结果 Map
    this.failedActions = new WeakHashMap<>();      // 请求失败 Map
    this.pausedActions = new WeakHashMap<>();      // 请求暂停 Map
    this.pausedTags = new LinkedHashSet<>();       // 暂停的 Tag 集合
    this.handler = new DispatcherHandler(dispatcherThread.getLooper(), this);  // 重点关注
    this.downloader = downloader;      // 下载器: Picasso 中默认为 OkHttp3Downloader
    this.mainThreadHandler = mainThreadHandler;  // 主线程 Handler
    this.cache = cache;               // 内存缓存
    this.stats = stats;               // Picasso 中的统计类
    this.batch = new ArrayList<>(4);  // 批处理(每隔 200 ms,将需要处理的结果放到列表中 )
    this.airplaneMode = Utils.isAirplaneModeOn(this.context);  //是否为飞行模式
    this.scansNetworkChanges = hasPermission(context, Manifest.permission.ACCESS_NETWORK_STATE); //是否有监听网络状态变化的权限
    this.receiver = new NetworkBroadcastReceiver(this);  // 广播接收者,监听网络状态变化
    receiver.register();  //注册广播
  }

线程切换

构造器中的 DispatcherThread 继承自 HandlerThread 。设置了线程名称 以及线程优先级 。

static class DispatcherThread extends HandlerThread {
    DispatcherThread() {
      super(Utils.THREAD_PREFIX + DISPATCHER_THREAD_NAME, THREAD_PRIORITY_BACKGROUND);
    }
  }

构造器中 DispatcherHandler 传入的 Looper 对象为 DispatcherThread 的 Looper , 这意味着 Handler 的
handleMessage () 方法执行是在 HandlerThread 中,也就是说是在子线程执行。

this.handler = new DispatcherHandler(dispatcherThread.getLooper(), this);

我们注意到 Dispatcher 中有非常多以 dispatch 开头命名的方法。而这些方法统统通过 handler 来发送消息。

void dispatchSubmit(Action action) {
    handler.sendMessage(handler.obtainMessage(REQUEST_SUBMIT, action));
  }
  void dispatchCancel(Action action) {
    handler.sendMessage(handler.obtainMessage(REQUEST_CANCEL, action));
  }
  void dispatchPauseTag(Object tag) {
    handler.sendMessage(handler.obtainMessage(TAG_PAUSE, tag));
  }
  void dispatchResumeTag(Object tag) {
    handler.sendMessage(handler.obtainMessage(TAG_RESUME, tag));
  }
  void dispatchComplete(BitmapHunter hunter) {
    handler.sendMessage(handler.obtainMessage(HUNTER_COMPLETE, hunter));
  }
  void dispatchRetry(BitmapHunter hunter) {
    handler.sendMessageDelayed(handler.obtainMessage(HUNTER_RETRY, hunter), RETRY_DELAY);
  }
  void dispatchFailed(BitmapHunter hunter) {
    handler.sendMessage(handler.obtainMessage(HUNTER_DECODE_FAILED, hunter));
  }
  void dispatchNetworkStateChange(NetworkInfo info) {
    handler.sendMessage(handler.obtainMessage(NETWORK_STATE_CHANGE, info));
  }
  void dispatchAirplaneModeChange(boolean airplaneMode) {
    handler.sendMessage(handler.obtainMessage(AIRPLANE_MODE_CHANGE, airplaneMode ? AIRPLANE_MODE_ON : AIRPLANE_MODE_OFF, 0));
  }

这么做的目的只有一个, 切换线程,在 HandlerThread 中进行逻辑处理。即 Dispatcher 中以 perform 开头的方法都是在 HandlerThred 中执行。
Dispatcher 中有不少的集合类 , 但是 Dispatcher 中并没有使用 synchronized 关键字来保障线程安全。
因为操作集合的方法都在同一个线程 HandlerThread 当中。 Picasso 这样写,性能更好,也更优雅。

事件分发

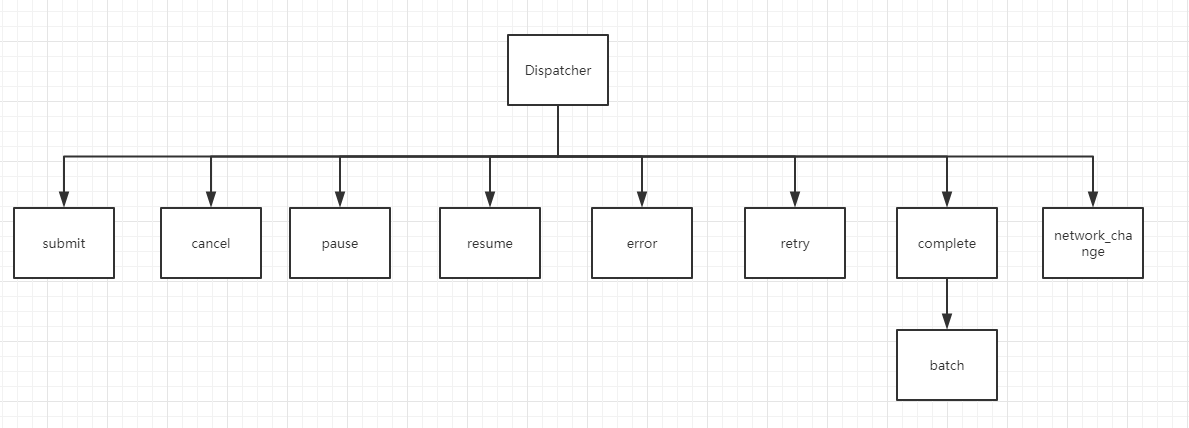

Dispatcher 分发的事件, 分发的事件大体如下 :

看到上面这个图所分发的事件,大家有没有想到其他功能。
没错 ! 这些分发的事件不就是一个下载框架应该具有的功能吗。
我们完全可以照着 Dispatcher 来写一个项目通用的下载框架 , 支持下载 apk、图片、mp3 等。
下载框架这里暂且不提,我们先来分析 Dispatcher 的源码。

submit

当你提交一个请求到 Dispatcher 中, 首选会调用 dispatchSubmit () , 然后线程切换到 HandlerThread , 调用 performSubmit()。

void performSubmit(Action action) {
    performSubmit(action, true);
  }
  void performSubmit(Action action, boolean dismissFailed) {
     // 提交的请求是否需要暂停,当你调用了 Picasso.get().pauseTag() 后 ,如果请求正在下载, Picasso 会暂停下载。
    // 如果之后提交的请求 tag 和 暂停的 tag 相等, 那么也将添加到暂停队列中,不会去下载。
    if (pausedTags.contains(action.getTag())) {
      pausedActions.put(action.getTarget(), action);
      if (action.getPicasso().loggingEnabled) {
        log(OWNER_DISPATCHER, VERB_PAUSED, action.request.logId(),
            "because tag '" + action.getTag() + "' is paused");
      }
      return;
    }
    //请求是否正在下载
    BitmapHunter hunter = hunterMap.get(action.getKey());
    if (hunter != null) {
      // 避免重复请求多次下载 。
      hunter.attach(action);
      return;
    }
    // 线程池是否已经释放
    // 通常使用 Picasso 的时候是单例使用 。如果你创建了其他 Picasso 实例, 并且释放其他 Picasso 实例的时候 ,service.isShutdown() 返回值为 true 。
    // 通俗一点讲, 线程池已经释放了,那么提交过来的请求,就不要再去执行了。
    if (service.isShutdown()) {
      if (action.getPicasso().loggingEnabled) {
        log(OWNER_DISPATCHER, VERB_IGNORED, action.request.logId(), "because shut down");
      }
      return;
    }
    // 创建 BitmapHunter 对象 , 这个对象就相当于OkHttp 中的 Response 。
    hunter = forRequest(action.getPicasso(), this, cache, stats, action);
    // 提交请求到线程池
    hunter.future = service.submit(hunter);
    // 将请求放到下载队列中
    hunterMap.put(action.getKey(), hunter);
    // 是否存下载失败队列中移除请求
    if (dismissFailed) {
      failedActions.remove(action.getTarget());
    }
    if (action.getPicasso().loggingEnabled) {
      log(OWNER_DISPATCHER, VERB_ENQUEUED, action.request.logId());
    }
  }

cancel

void performCancel(Action action) {
    String key = action.getKey();
    BitmapHunter hunter = hunterMap.get(key);
    //是否在下载队列中
    if (hunter != null) {
    //移除回调
      hunter.detach(action);
    //是否取消成功
      if (hunter.cancel()) {
        //移除请求
        hunterMap.remove(key);
        if (action.getPicasso().loggingEnabled) {
          log(OWNER_DISPATCHER, VERB_CANCELED, action.getRequest().logId());
        }
      }
    }
    //当前请求是否在暂停队列中。
    if (pausedTags.contains(action.getTag())) {
      // 从暂停队列中移除
      pausedActions.remove(action.getTarget());
      if (action.getPicasso().loggingEnabled) {
        log(OWNER_DISPATCHER, VERB_CANCELED, action.getRequest().logId(),
            "because paused request got canceled");
      }
    }
    // 从失败队列中移除
    Action remove = failedActions.remove(action.getTarget());
    if (remove != null && remove.getPicasso().loggingEnabled) {
      log(OWNER_DISPATCHER, VERB_CANCELED, remove.getRequest().logId(), "from replaying");
    }
  }

重复请求的处理

讲 pause() 方法之前先讲下 Picasso 对重复请求的处理。不然大家会对 pause() 相关代码的时候会有疑惑。

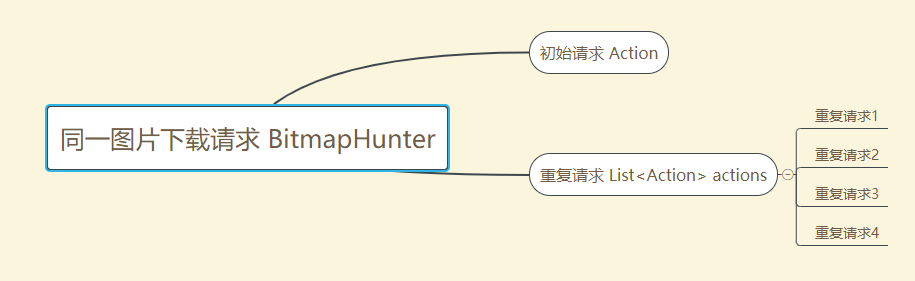

BitmapHunter 与 请求之间的关系如下图 :

我给大家举个例子 :
想要下一张图片显示在 ImageView 中,图片下载地址为 http://i.imgur.com/DvpvklR.png 。
Picasso 将下载结果封装为 BitmapHunter 对象 。将请求和 ImagView 封装到 初始请求 Action 对象中。
图片还没下载好, 我又想把图片显示到 ImageView2中。
Picasso 为了避免重复下载 , 使用刚才创建的 BitmapHunter, 将请求和 ImageView2 添加到另一个 Aciton 对象中 , 添加到 List actions 中。 actions 相当于回调列表。
当我们取消请求的时候, 取消的请求可能为初始请求 Action ,也可能为重复请求列表中的某个请求 。
因此我们可以看到 picasso 分发事件的时候 , 会对 action 和 actions 分别做判断。
有人肯定会问 ? 为什么初始 Action 要单独作为一个对象 , 直接放到 List 不是更简单吗 ?
我认为这样写也可以。

pause

void performPauseTag(Object tag) {
    // 是否已经加入到 pauseTags 集合中。
    if (!pausedTags.add(tag)) {
      return;
    }
    // 遍历所有的请求,如果请求的 tag 和 暂停的 tag 相同
    // 那么取消请求。
    for (Iterator<BitmapHunter> it = hunterMap.values().iterator(); it.hasNext();) {
      BitmapHunter hunter = it.next();
      boolean loggingEnabled = hunter.getPicasso().loggingEnabled;
      // 第一个请求
      Action single = hunter.getAction();
     // 重复请求
      List<Action> joined = hunter.getActions();
      boolean hasMultiple = joined != null && !joined.isEmpty();
      // BitmapHunter 中没有请求要处理
      if (single == null && !hasMultiple) {
        continue;
      }
      if (single != null && single.getTag().equals(tag)) {
        // 移除请求
        hunter.detach(single);
        // 放入暂停队列
        pausedActions.put(single.getTarget(), single);
        if (loggingEnabled) {
          log(OWNER_DISPATCHER, VERB_PAUSED, single.request.logId(),
              "because tag '" + tag + "' was paused");
        }
      }
     // 如果有重复请求
      if (hasMultiple) {
        for (int i = joined.size() - 1; i >= 0; i--) {
          Action action = joined.get(i);
           // 请求 tag 是否相等
          if (!action.getTag().equals(tag)) {
            continue;
          }
        // 移除请求
          hunter.detach(action);
        // 放入暂停队列
          pausedActions.put(action.getTarget(), action);
          if (loggingEnabled) {
            log(OWNER_DISPATCHER, VERB_PAUSED, action.request.logId(),
                "because tag '" + tag + "' was paused");
          }
        }
      }
      // 取消请求
      if (hunter.cancel()) {
        it.remove();
        if (loggingEnabled) {
          log(OWNER_DISPATCHER, VERB_CANCELED, getLogIdsForHunter(hunter), "all actions paused");
        }
      }
    }
  }

真正从线程池中取消请求是执行 hunter.cancel() ,可以看到想要成功取消请求是有条件的。
action : 第一个请求,
actions : 重复请求。
future : ExecutorService.submit() 提交的返回值 。
future.cancel(false) : 如果任务正在线程池中执行,那么不中断任务。如果任务正在线程池队列中, 那么取消任务。

boolean cancel() {
    return action == null
        && (actions == null || actions.isEmpty())
        && future != null
        && future.cancel(false);
  }

resume

void performResumeTag(Object tag) {
    // 是否在暂停队列中
    if (!pausedTags.remove(tag)) {
      return;
    }
    List<Action> batch = null;
    // 遍历暂停队列
    for (Iterator<Action> i = pausedActions.values().iterator(); i.hasNext();) {
      Action action = i.next();
      if (action.getTag().equals(tag)) {
        if (batch == null) {
          batch = new ArrayList<>();
        }
        // 添加到批处理列表当中
        batch.add(action);
        i.remove();
      }
    }
    // 切换到主线程:如果内存缓存中有 Bimmap ,直接显示 Bitmap ,否则执行 submit 流程。
    if (batch != null) {
      mainThreadHandler.sendMessage(mainThreadHandler.obtainMessage(REQUEST_BATCH_RESUME, batch));
    }
  }

从代码中可以看出 , Picasso 中的 pause() 和 resume() , 其实相当于执行了 cancel() 和 submit() 。

retry

下载重试 , 这个功能很实用。

void performRetry(BitmapHunter hunter) {
    // 请求是否取消
    if (hunter.isCancelled()) return;
    // 线程池是否已经释放
    if (service.isShutdown()) {
      performError(hunter, false);
      return;
    }
    NetworkInfo networkInfo = null;
    // 是否有监听网络变化的权限
    if (scansNetworkChanges) {
      ConnectivityManager connectivityManager = getService(context, CONNECTIVITY_SERVICE);
      networkInfo = connectivityManager.getActiveNetworkInfo();
    }
    // 是否应该重试
    if (hunter.shouldRetry(airplaneMode, networkInfo)) {
      if (hunter.getPicasso().loggingEnabled) {
        log(OWNER_DISPATCHER, VERB_RETRYING, getLogIdsForHunter(hunter));
      }
    // 如果是 ContentLengthException 则不从磁盘缓存中读取数据。
      if (hunter.getException() instanceof NetworkRequestHandler.ContentLengthException) {
        hunter.networkPolicy |= NetworkPolicy.NO_CACHE.index;
      }
    // 线程池提交任务
      hunter.future = service.submit(hunter);
    } else {
      //如果网络变化并且支持重试
      boolean willReplay = scansNetworkChanges && hunter.supportsReplay();
      // 分发失败事件
      performError(hunter, willReplay);
      if (willReplay) {
       // 添加到失败列表中,如果网络变为可用,下载重试。
        markForReplay(hunter);
      }
    }
  }

complete

void performComplete(BitmapHunter hunter) {
    // 根据内存策略判断是否写入内存缓存
    if (shouldWriteToMemoryCache(hunter.getMemoryPolicy())) {
      cache.set(hunter.getKey(), hunter.getResult());
    }
    // 移除下载队列
    hunterMap.remove(hunter.getKey());
    //批处理
    batch(hunter);
    if (hunter.getPicasso().loggingEnabled) {
      log(OWNER_DISPATCHER, VERB_BATCHED, getLogIdsForHunter(hunter), "for completion");
    }
  }
  private void batch(BitmapHunter hunter) {
    // 请求是否取消
    if (hunter.isCancelled()) {
      return;
    }
    if (hunter.result != null) {
      hunter.result.prepareToDraw();
    }
    batch.add(hunter);
    // 每隔 200 ms , 对处理一批请求。
    if (!handler.hasMessages(HUNTER_DELAY_NEXT_BATCH)) {
     // 发送消息后调用了 performBatchComplete() 方法。
      handler.sendEmptyMessageDelayed(HUNTER_DELAY_NEXT_BATCH, BATCH_DELAY);
    }
  }
  void performBatchComplete() {
    // 将 200 ms 内待处理的请求放入 copy 列表中。
    List<BitmapHunter> copy = new ArrayList<>(batch);
    batch.clear();
    // 给 mainThreadHandler 发送休息,主线程处理返回结果。
    mainThreadHandler.sendMessage(mainThreadHandler.obtainMessage(HUNTER_BATCH_COMPLETE, copy));
    logBatch(copy);
  }
  static final Handler HANDLER = new Handler(Looper.getMainLooper()) {
    @Override public void handleMessage(Message msg) {
      switch (msg.what) {
        case HUNTER_BATCH_COMPLETE: {
          @SuppressWarnings("unchecked") List<BitmapHunter> batch = (List<BitmapHunter>) msg.obj;
          // 遍历待处理列表
          for (int i = 0, n = batch.size(); i < n; i++) {
            BitmapHunter hunter = batch.get(i);
            // 调用 picasso 的 complete 方法。
            hunter.picasso.complete(hunter);
          }
          break;
        }
  // picasso 的 complete() 方法 。
  void complete(BitmapHunter hunter) {
     //初始请求是否存在
      Action single = hunter.getAction();
      List<Action> joined = hunter.getActions();
       // 是否有重复请求
      boolean hasMultiple = joined != null && !joined.isEmpty();
      boolean shouldDeliver = single != null || hasMultiple;
      // 如果没有一个请求都没有,直接 return 。这种情况,一般是主动取消所有请求。
      if (!shouldDeliver) {
      return;
    }
    Uri uri = hunter.getData().uri;
    Exception exception = hunter.getException();
    Bitmap result = hunter.getResult();
    // 图片加载的位置:内存/磁盘/网络
    LoadedFrom from = hunter.getLoadedFrom();
    // 分发单个请求
    if (single != null) {
      deliverAction(result, from, single, exception);
    }
    // 分发重复请求
    if (hasMultiple) {
      //noinspection ForLoopReplaceableByForEach
      for (int i = 0, n = joined.size(); i < n; i++) {
        Action join = joined.get(i);
        deliverAction(result, from, join, exception);
      }
    }
    // 下载过程中有一场。 listener 为全局回调。 在 Picasso 的 Builder 中配置。
    if (listener != null && exception != null) {
      listener.onImageLoadFailed(this, uri, exception);
    }
  }
  // 分发处理 Action
  private void deliverAction(Bitmap result, LoadedFrom from, Action action, Exception e) {
    // 是否 Action 被取消
    if (action.isCancelled()) {
      return;
    }
    // 图片下载是否会重试。
    // 如 : 图片因 IO 异常加载失败, 当前网络不可用。
    // 此时应用能够监听网络变化,并且当前 RequestHandler 支持重试的时候, willReplay = 值为 true 。
    // 表示当网络可用的时候,会重新加载图片。
    if (!action.willReplay()) {
      targetToAction.remove(action.getTarget());
    }
    if (result != null) {
      if (from == null) {
        throw new AssertionError("LoadedFrom cannot be null.");
      }
     //图片加载成功, 将 Bitmap 交给 Action 处理。
      action.complete(result, from);
      if (loggingEnabled) {
        log(OWNER_MAIN, VERB_COMPLETED, action.request.logId(), "from " + from);
      }
    } else {
     //图片加载失败
      action.error(e);
      if (loggingEnabled) {
        log(OWNER_MAIN, VERB_ERRORED, action.request.logId(), e.getMessage());
      }
    }
  }

error

error 的处理过程比较简单 。直接从结果队列中移除, 然后调用 batch () 方法。
batch() 方法在 complete() 的时候已经分析过了,这里就不再分析了。

void performError(BitmapHunter hunter, boolean willReplay) {
    if (hunter.getPicasso().loggingEnabled) {
      log(OWNER_DISPATCHER, VERB_BATCHED, getLogIdsForHunter(hunter),
          "for error" + (willReplay ? " (will replay)" : ""));
    }
    hunterMap.remove(hunter.getKey());
    batch(hunter);
  }

NetworkStateChange

当前网络状态由不可用变为可用的时候, Picasso 会尝试加载之前下载失败的图片。

void performNetworkStateChange(NetworkInfo info) {
    // 根据当前网络状态,调整线程池中线程数目。
    if (service instanceof PicassoExecutorService) {
      ((PicassoExecutorService) service).adjustThreadCount(info);
    }
    // 当前网络可用
    if (info != null && info.isConnected()) {
      flushFailedActions();
    }
  }
  private void flushFailedActions() {
    //是否有下载失败请求
    if (!failedActions.isEmpty()) {
      Iterator<Action> iterator = failedActions.values().iterator();
     // 遍历下载失败请求
      while (iterator.hasNext()) {
        Action action = iterator.next();
        iterator.remove();
        if (action.getPicasso().loggingEnabled) {
          log(OWNER_DISPATCHER, VERB_REPLAYING, action.getRequest().logId());
        }
        //提交请求,重新走图片下载的流程。
        performSubmit(action, false);
      }
    }
  }

flushStackLocalLeaks

在构造器中有这么一行代码。 Utils.flushStackLocalLeaks(dispatcherThread.getLooper());

Utils.flushStackLocalLeaks(dispatcherThread.getLooper());
    // THREAD_LEAK_CLEANING_MS 为 1000 ms 即 1秒
  static void flushStackLocalLeaks(Looper looper) {
    Handler handler = new Handler(looper) {
      @Override public void handleMessage(Message msg) {
        sendMessageDelayed(obtainMessage(), THREAD_LEAK_CLEANING_MS);
      }
    };
    handler.sendMessageDelayed(handler.obtainMessage(), THREAD_LEAK_CLEANING_MS);
  }

可以看到创建了 Handler , 每隔 1 s 发送了一个空的消息。代码中的注释说 :
这个方法主要用于 Android 5.0 之前 。HandlerThread 总是持有上一个发送 message 的堆栈本地应用 , 因此为了保证上一个 messsage 能够被及时回收 , 每隔一秒发送了一个 message 。
对这里的代码,我有点疑惑。因为我不知道如何才能重现这样的 Bug 。也没看到添加 Android 5.0 之前的判断。(注释写的 Android 5 , 我怀疑作者少写了 .0)。

总结

以上就是对 Dispatcher 所有代码的分析。
如果是第一次阅读 Dispatcher 的源码 , 难免会有很多的疑惑。
静下心细细阅读,会发现作者这样写的好处。

#
