汇编指令之移位指令

╰半夏微凉° 2022-05-24 02:49 1003阅读 0赞
  1. 移位指令包括了 算术移位指令、逻辑移位指令、循环移位指令。
  3. 格式为:xxx oper1,CL/1         ;移位次数只能是1或者存放在CL里面。

一、算术移位指令

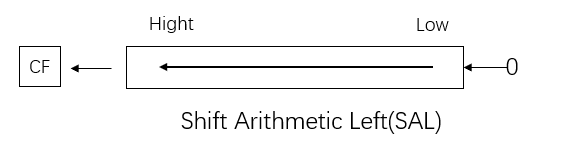

1、算术左移指令SAL

功能：左移一次，最低位补0，最高位送入CF标志位，如图：20180518192754723

意义：左移n次，等于x2的n次幂。所以可用于有符号操作数做x2的n次幂运算。

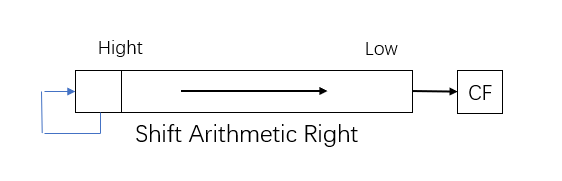

2、算术右移指令SAR

功能：右移一次，最高位保持不变，最低位送入CF标志位，如图：20180518193402161

意义：右移n次，等于/2的n次幂。所以可用于有符号操作数做/2的n次幂运算。

二、逻辑移位指令

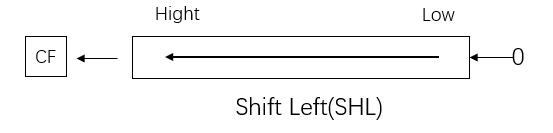

1、逻辑左移SHL

功能：同SAL,如图：

20180518194010627

意义：同SAL

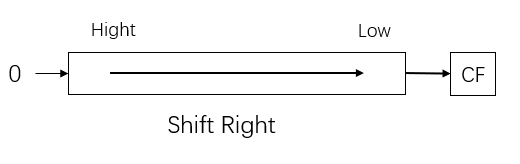

2.逻辑右移SHR

功能：右移一次，最高位补0.区别！最低位送入CF标志位。如图：

20180518194349811

意义：用于实现无符号数/2的n次幂操作。

三.循环移位指令

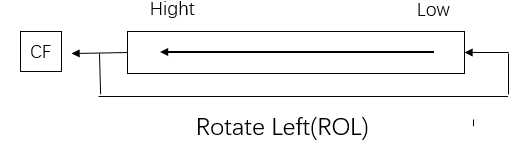

1.循环左移指令ROL

功能：左移一次，左移前的最高位送入最低位以及CF.如图：

20180518195037685

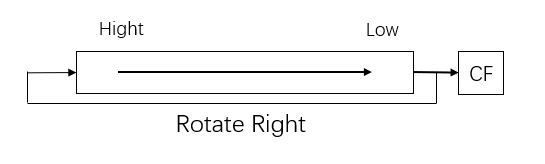

2.循环右移指令ROR

功能：右移一次，右移前的最低位送入最高位以及CF.如图：

20180518195353507

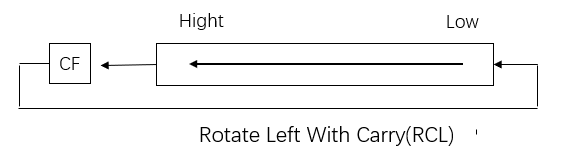

3、带进位的循环左移RCL

功能：左移一次，左移前的最高位送入CF，CF的内容送入最低位.如图：

20180518195732711

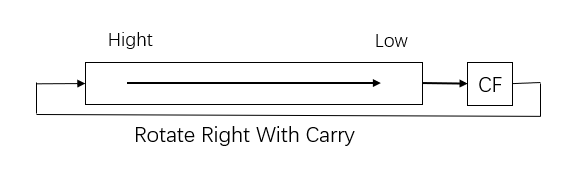

4.带进位的循环右移RCR

功能：右移一次，右移前的最低位送入CF，CF的内容送入最高位.如图：

20180518195856509

未完待续：后面在下会补充些案例。。现在就写写概念的东西。。图自己码的，有点糙。
