## [使用PD（PowerDesigner）图如何快速生成创建数据库表的SQL脚本][PD_PowerDesigner_SQL] ##

打开PD软件：

**1.新建概念模型(conceptual Data Model)**

File-->New Model-->Conceptual Data Mode
或者点击工作区，右键-->New Model-->Conceptual Data Mode

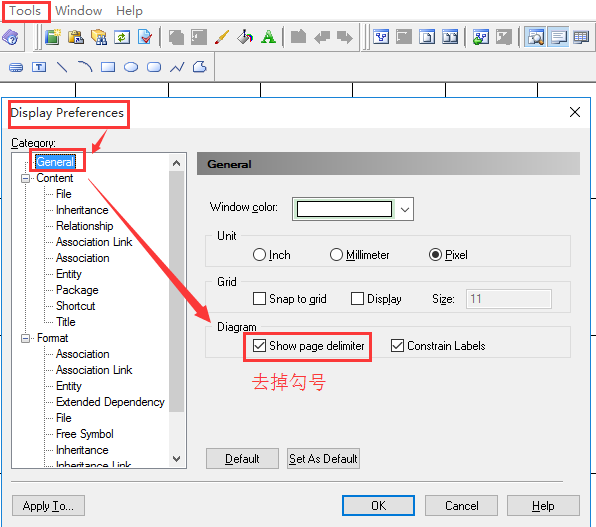

**2.打开模型时，会有方格线，去除方格线**

Tools-->Dis

![997966-20161223160337917-1923238965.png][]

**3.创建表并建立关系：**

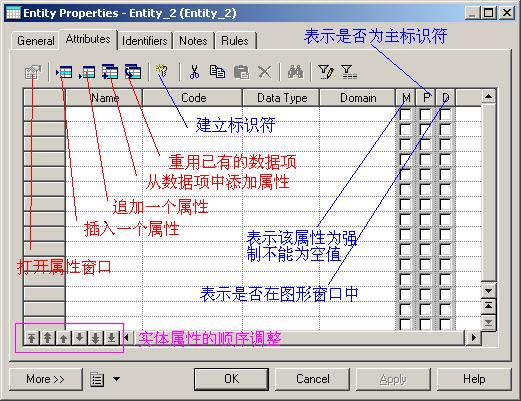

各个含义如下：

![997966-20161223162610214-627841085.png][]

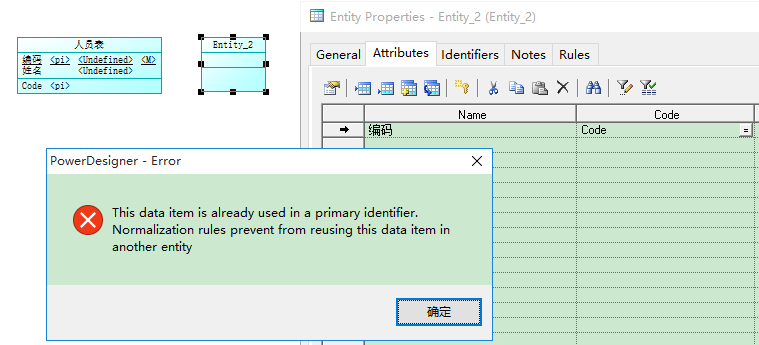

但是我在创建的过程中，报错如下：

![997966-20161223161458323-1761878490.png][]

在创建的过程中，人员表里有主键Code，性别表里也有主键Code,但是在创建的过程是报错，说是Code已经被占用了，

去除属性名重复的方法如下：

使用PD中，CDM默认实体属性不能重名，在CDM中唯一。可以通过设置，取消该限制。

**选择 Tools->Model Options,取消 Data Item 组的Unique code 和 Allow reuse复选框。**

**    Unique：设置实体属性是否唯一**

**    Allow reuse：设置实体属性是否允许重用**

**注：默认使用唯一代码的好处是，改变属性，其他引用该属性的实体，都一起修改。该功能可以通过domain实现，设置属性在同一domain中，当需要修改字段类型的时候，修改domain一处即可。**

[![Power <wbr>Designer <wbr>CDM <wbr>解决实体属性不能重名问题][Power_wbr_Designer_wbr_CDM_wbr]][Power_wbr_Designer_wbr_CDM_wbr_Power_wbr_Designer_wbr_CDM_wbr]

4.**将概念模型转换成物理模型**

**方法一：**

操作：**Tools-->GeneratePhysical Data Model**

快捷键：**ctrl+shift+p**

**注意：如果你的数据库是SQL server，请一定要选择要选择SQL Server 2008,**

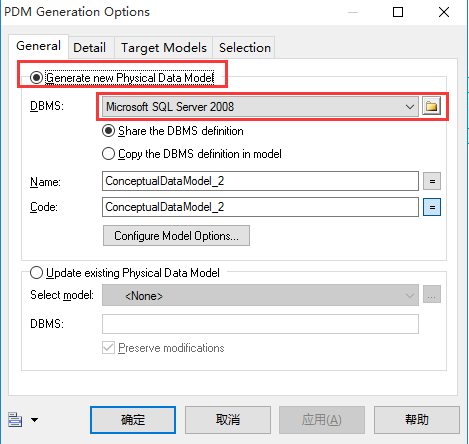

进入下图界面：（根据自己的需求切换相应的DBMS（数据库）点击【确定】就会将概念模型转换成物理模型).

![997966-20161223182423464-1547579626.png][]

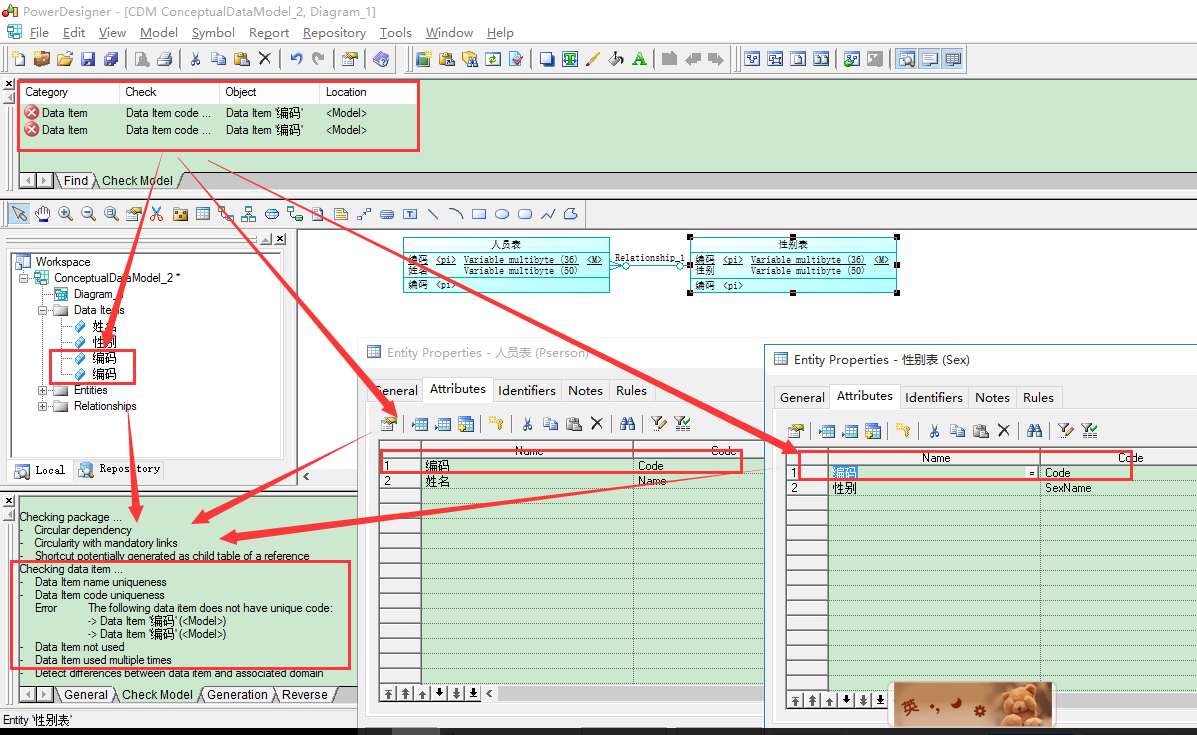

**？？但是在生成的过程中报了一个实体属性重复的错误（如下图）：**

![997966-20161223184415026-351064562.png][]

Checking data item ...
\- Data Item name uniqueness
\- Data Item code uniqueness
Error The following data item does not have unique code:
\-> Data Item '编码' (<Model>)
\-> Data Item '编码' (<Model>)
\- Data Item not used
\- Data Item used multiple times

**解释：从上面的错误可以看出，PD给我们说，我在检查所有实体属性的过程中，发现了重复的属性，有两个相同的属性（Code和Name）：编码**

**这是因为虽然我们在概念模型中：创建实体的过程中允许实体使用相同的编码和名称，但是我们并没有同时修改：在概念模型转换为物理模型的检查规则，我们这里，可以去修改检查实体的报错规则就可以了。**

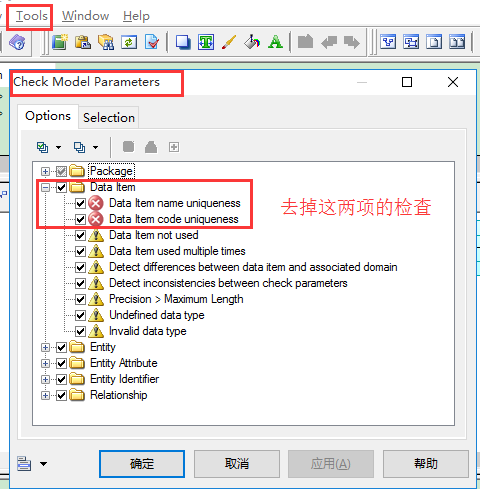

**解决办法：**

**![997966-20161223185259089-346297593.png][]**

**方法二：**

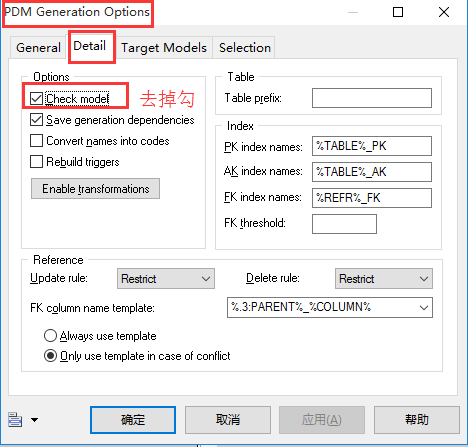

**General不变，Detail中将Check model去掉，就在转换为物理模型时不再检查实体错误了（当然这些错误是PD定义的默认规则）**

![997966-20161223185539964-1946865163.png][]

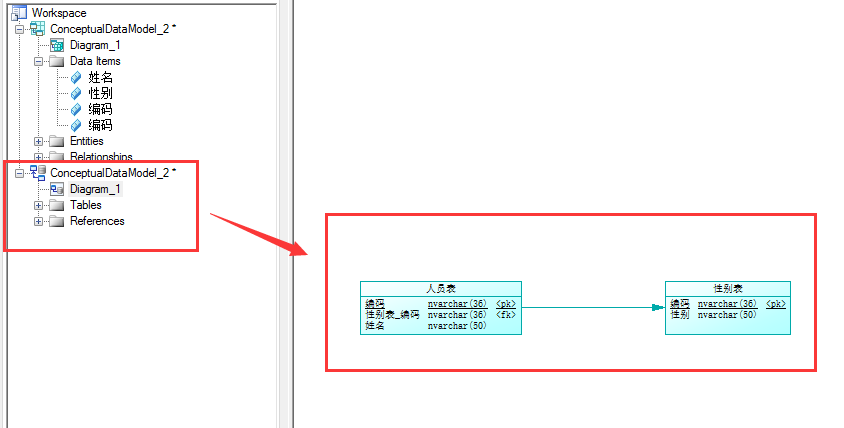

**5.物理模型如下：**

![997966-20161223190107261-792465854.png][]

**6．生成带注释的sql**

a.操作：**Database\-->Generate DataBase。。。，**进入下图页面，

![1343901952_1690.jpg][]

b、勾上以上复选框，否则当你备注为空的时候注释出不来；反之，如果你备注不为空那么名称(Name)才能作为注释出现！！

在Options可以选择要生存脚本的内容，可以选择是否创建数据库的脚本，选择要生成脚本的表

![1343901989_6987.jpg][]
c、在selection中选择你需要生成sql的模块，指定输出目录。
