Arduino智能小车——循迹篇

Arduino智能小车系列教程时空门：

  1. Arduino智能小车——拼装篇 点击跳转
  2. Arduino智能小车——测试篇 点击跳转
  3. Arduino智能小车——调速篇 点击跳转
  4. Arduino智能小车——超声波避障 点击跳转
  5. Arduino智能小车——蓝牙小车 点击跳转
  6. Arduino智能小车——循迹篇 点击跳转
  7. Arduino智能小车——小车测速 点击跳转

文章目录

  • Arduino智能小车——循迹篇
    • 准备材料
      • 黑色电工胶布
      • 循迹模块
        • 模块特色
        • 工作原理
    • 测试代码
    • 代码详解
    • 循迹效果展示

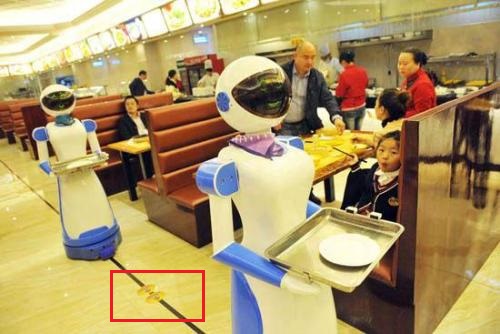

  相信大家都在网上看到过类似下图这样的餐厅服务机器人，或者仓库搬运机器人，但是你们有没有注意到图片中地上的那条黑线？没错，他们都是沿着这条黑线来行进的，在这一篇将教大家怎么用小车实现类似的循迹功能。

SouthEast

准备材料

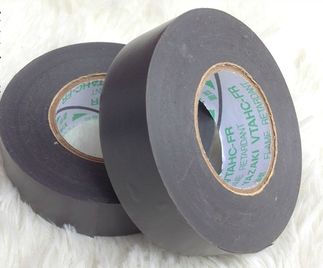

黑色电工胶布

  黑色胶布用于搭建小车运行的“轨道”，选用黑色宽度18mm左右的即可。

SouthEast 1

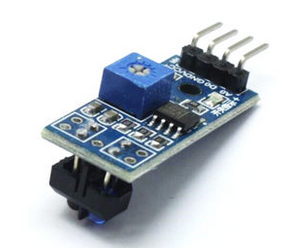

循迹模块

  在此我们使用循迹模块TCRT5000，该模块体积小，灵敏度较高，还可以通过转动上面的电位器来调节检测范围。

SouthEast 2

模块特色

1、采用TCRT5000红外反射传感器
2、检测距离：1mm~8mm适用，焦点距离为2.5mm
3、比较器输出，信号干净，波形好，驱动能力强，超过15mA。
4、配多圈可调精密电位器调节灵敏度
5、工作电压3.3V-5V
6、输出形式 ：数字开关量输出（0和1）
7、设有固定螺栓孔，方便安装
8、小板PCB尺寸：3.2cm x 1.4cm
9、使用宽电压LM393比较器

工作原理

  TCRT5000传感器的红外发射二极管不断发射红外线，当发射出的红外线没有被反射回来或被反射回来但强度不够大时，光敏三极管一直处于关断状态，此时模块的输出端为低电平，指示二极管一直处于熄灭状态；被检测物体出现在检测范围内时，红外线被反射回来且强度足够大，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。

  由于黑色具有较强的吸收能力，当循迹模块发射的红外线照射到黑线时，红外线将会被黑线吸收，导致循迹模块上光敏三极管处于关闭状态，此时模块上一个LED熄灭。在没有检测到黑线时，模块上两个LED常量。
##循迹模块安装

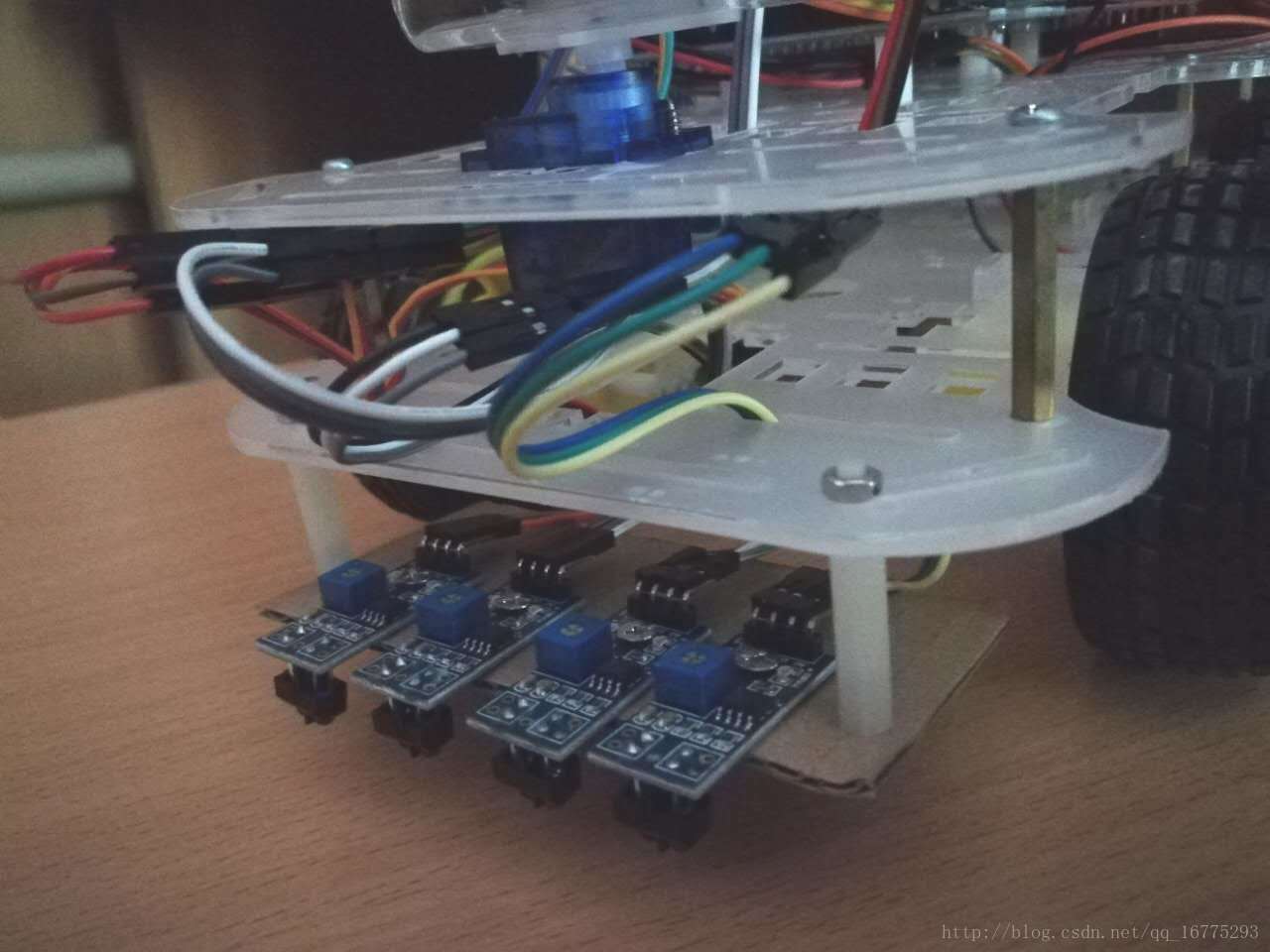

  循迹模块的工作一般要求距离待检测的黑线距离1-2cm，因此我建议大家可以将循迹模块向下延伸。我自己是在硬纸板上面打了几个孔，固定循迹模块，每个模块之间可以留1cm左右的距离。传感器在接收到反射不同的距离的时候“AO”引脚电压会不同，是模拟信号，“DO”是数字信号输出。因为在这里我们只用判断是否检测到黑线，因此使用“DO”数字信号即可。按照车头为正方向，从右到左循迹模块的“DO”依次接到开发板“10”、“11”、“12”、“13”引脚。

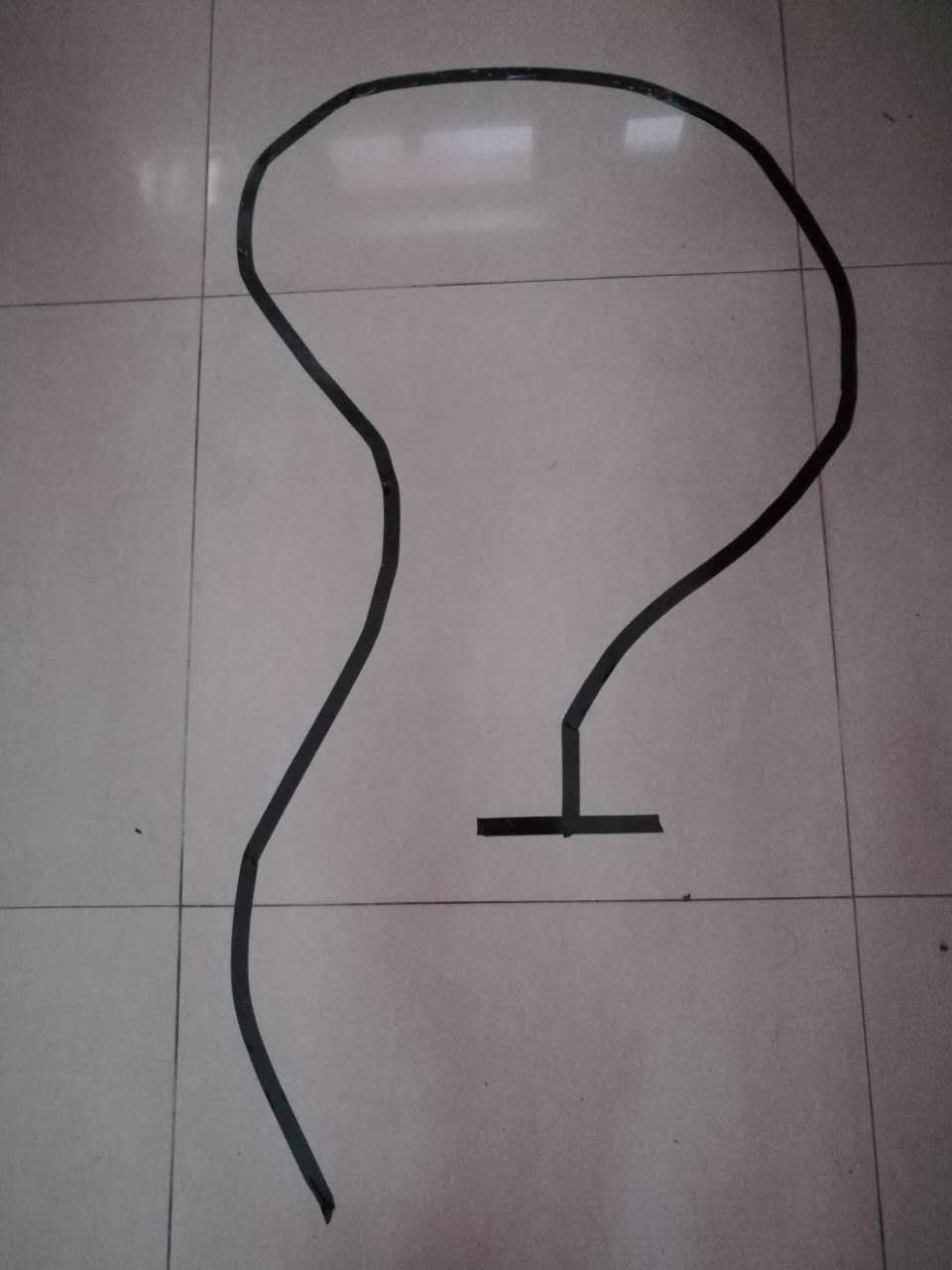

SouthEast 3 ## 跑道的搭建   找一块干净的地面，贴上准备好的黑色电工胶布。由于小车自身结构的原因，转弯的时候尽可能增大转弯半径，在跑道尽头如图中那样拉一条黑色横线，用于小车识别终点。 SouthEast 4

测试代码

  1. #include <Servo.h>
  3. #define STOP 0
  4. #define FORWARD 1
  5. #define BACKWARD 2
  6. #define TURNLEFT 3
  7. #define TURNRIGHT 4
  9. int leftMotor1 = 16;
  10. int leftMotor2 = 17;
  11. int rightMotor1 = 18;
  12. int rightMotor2 = 19;
  14. int trac1 = 10; //从车头方向的最右边开始排序
  15. int trac2 = 11;
  16. int trac3 = 12;
  17. int trac4 = 13;
  19. int leftPWM = 5;
  20. int rightPWM = 6;
  22. Servo myServo;  //舵机
  24. int inputPin=7;   // 定义超声波信号接收接口
  25. int outputPin=8;  // 定义超声波信号发出接口
  27. void setup() {
  28.   // put your setup code here, to run once:
  29.   //串口初始化
  30.   Serial.begin(9600);
  31.   //舵机引脚初始化
  32.   myServo.attach(9);
  33.   //测速引脚初始化
  34.   pinMode(leftMotor1, OUTPUT);
  35.   pinMode(leftMotor2, OUTPUT);
  36.   pinMode(rightMotor1, OUTPUT);
  37.   pinMode(rightMotor2, OUTPUT);
  38.   pinMode(leftPWM, OUTPUT);
  39.   pinMode(rightPWM, OUTPUT);
  40.   //寻迹模块D0引脚初始化
  41.   pinMode(trac1, INPUT);
  42.   pinMode(trac2, INPUT);
  43.   pinMode(trac3, INPUT);
  44.   pinMode(trac4, INPUT);
  45. }
  47. void loop() {
  48.   // put your main code here, to run repeatedly:
  50.   tracing();
  53. }
  54. void motorRun(int cmd,int value)
  55. {
  56.   analogWrite(leftPWM, value);  //设置PWM输出，即设置速度
  57.   analogWrite(rightPWM, value);
  58.   switch(cmd){
  59.     case FORWARD:
  60.       Serial.println("FORWARD"); //输出状态
  61.       digitalWrite(leftMotor1, HIGH);
  62.       digitalWrite(leftMotor2, LOW);
  63.       digitalWrite(rightMotor1, HIGH);
  64.       digitalWrite(rightMotor2, LOW);
  65.       break;
  66.      case BACKWARD:
  67.       Serial.println("BACKWARD"); //输出状态
  68.       digitalWrite(leftMotor1, LOW);
  69.       digitalWrite(leftMotor2, HIGH);
  70.       digitalWrite(rightMotor1, LOW);
  71.       digitalWrite(rightMotor2, HIGH);
  72.       break;
  73.      case TURNLEFT:
  74.       Serial.println("TURN LEFT"); //输出状态
  75.       digitalWrite(leftMotor1, HIGH);
  76.       digitalWrite(leftMotor2, LOW);
  77.       digitalWrite(rightMotor1, LOW);
  78.       digitalWrite(rightMotor2, HIGH);
  79.       break;
  80.      case TURNRIGHT:
  81.       Serial.println("TURN RIGHT"); //输出状态
  82.       digitalWrite(leftMotor1, LOW);
  83.       digitalWrite(leftMotor2, HIGH);
  84.       digitalWrite(rightMotor1, HIGH);
  85.       digitalWrite(rightMotor2, LOW);
  86.       break;
  87.      default:
  88.       Serial.println("STOP"); //输出状态
  89.       digitalWrite(leftMotor1, LOW);
  90.       digitalWrite(leftMotor2, LOW);
  91.       digitalWrite(rightMotor1, LOW);
  92.       digitalWrite(rightMotor2, LOW);
  93.   }
  94. }
  95. void tracing()
  96. {
  97.   int data[4];
  98.   data[0] = digitalRead(10);
  99.   data[1] = digitalRead(11);
  100.   data[2] = digitalRead(12);
  101.   data[3] = digitalRead(13);
  103.   if(!data[0] && !data[1] && !data[2] && !data[3])  //左右都没有检测到黑线
  104.   {
  105.     motorRun(FORWARD, 200);
  106.   }
  108.   if(data[0] || data[1])  //右边检测到黑线
  109.   {
  110.     motorRun(TURNRIGHT, 150);
  111.   }
  113.   if(data[2] || data[3])  //左边检测到黑线
  114.   {
  115.     motorRun(TURNLEFT, 150);
  116.   }
  118.   if(data[0] && data[3])  //左右都检测到黑线是停止
  119.   {
  120.     motorRun(STOP, 0);
  121.     while(1);
  122.   }
  124.   Serial.print(data[0]);
  125.   Serial.print("---");
  126.   Serial.print(data[1]);
  127.   Serial.print("---");
  128.   Serial.print(data[2]);
  129.   Serial.print("---");
  130.   Serial.println(data[3]);
  131. }

代码详解

小车装有4个TCRT5000，从最右边模块开始读入数据，放入data[]数组中

  1. data[0] = digitalRead(10);
  2. data[1] = digitalRead(11);
  3. data[2] = digitalRead(12);
  4. data[3] = digitalRead(13);

4个模块可能存在的检测状态如下，其中“1”表示检测到黑线，“0”代表没有检测到黑线：





































































data[0] data[1] data[2] data[3] 小车运动状态
1 1 1 1 停止
0 0 1 1 左转
0 0 0 1 左转
0 0 1 0 左转
1 1 0 0 右转
1 0 0 0 右转
0 1 0 0 右转
0 0 0 0 直行

第一种情况，四个模块都没有检测到黑线时，直行：

  1. if(!data[0] && !data[1] && !data[2] && !data[3])  //左右都没有检测到黑线
  2. {
  3.     motorRun(FORWARD, 200);
  4. }

右边任意一个模块检测到黑线时，右转：

  1. if(data[0] || data[1])  //右边检测到黑线
  2. {
  3.   motorRun(TURNRIGHT, 150);
  4. }

左边任意一个模块检测到黑线时，左转：

  1. if(data[2] || data[3])  //左边检测到黑线
  2. {
  3.   motorRun(TURNLEFT, 150);
  4. }

当四个模块都检测到黑线时，说明已经运动到轨道终点，此时停止运动：

  1. if(data[0] && data[3])  //左右都检测到黑线是停止
  2. {
  3.   motorRun(STOP, 0);
  4.   while(1);
  5. }

循迹效果展示

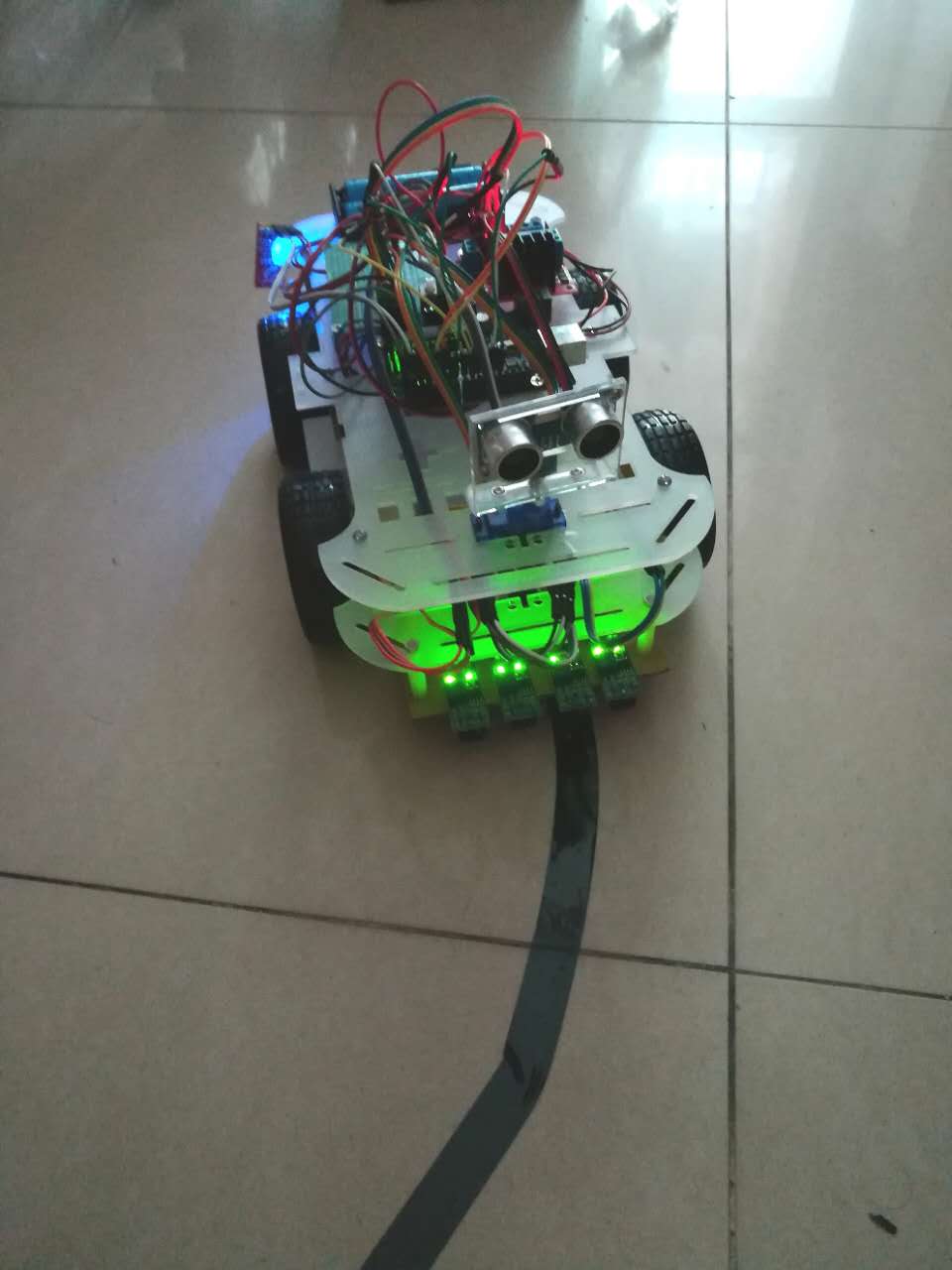

在起点出准备出发

SouthEast 5

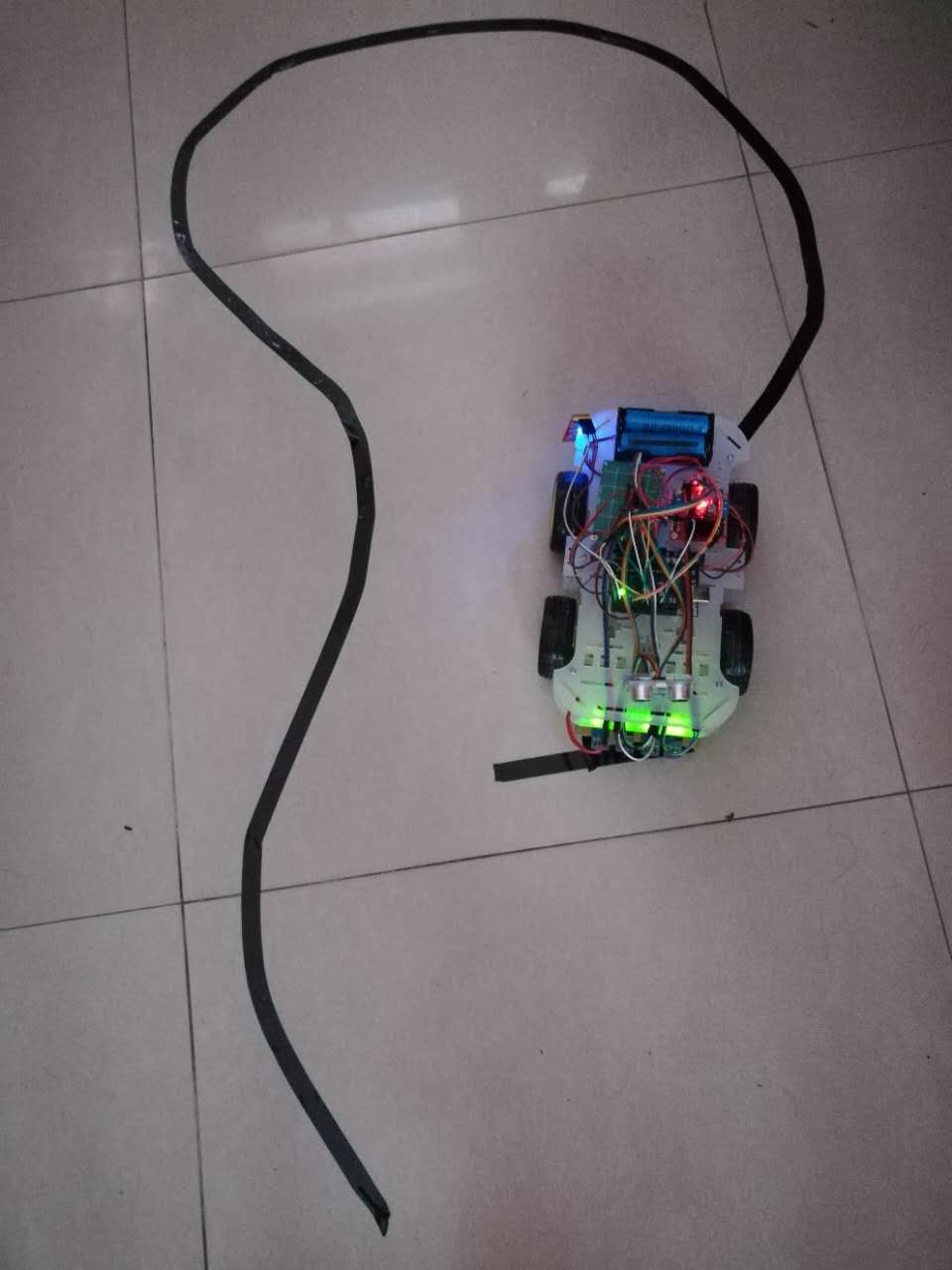

弯道中

SouthEast 6 识别到终点后停止 SouthEast 7

欢迎各位有兴趣的朋友加入Q群1：789127261点评、交流
