需求：在kernel中自定义显示图片
解决办法：在网上找了很多方法，都是去替换的，那样就有了很大的局限性，还比较麻烦，所以经过研究最后找到此方法：
首先：得到一副图片eg：jpeg格式的图片，可以用格式工厂或者其他软件吧jpeg格式转换为bmp格式的图片，再用工具（BmpCvt链接如下：[http://download.csdn.net/download/sinat\_29891353/9938183][http_download.csdn.net_download_sinat_29891353_9938183]）（本来想免费的，但选项中现在没有0积分的选项了，所以就选择了1积分，支持一下吧= =）将bmp格式图片转换为rgb565的c文件数组。
工具使用方法：

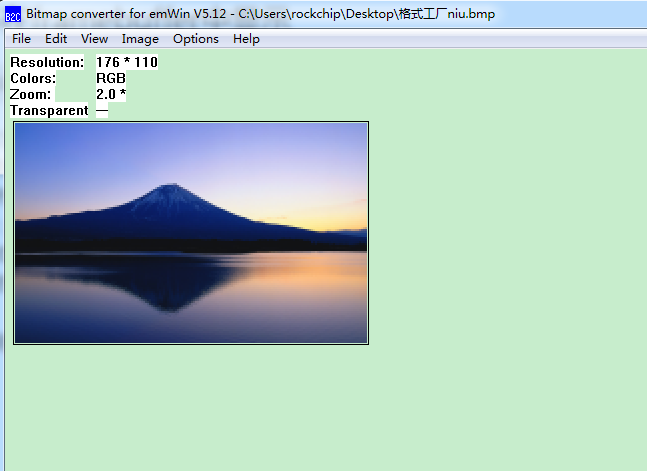

双击打开，然后打开一副bmp格式的图片如下图：
![打开一副bmp文件格式的图片][bmp]

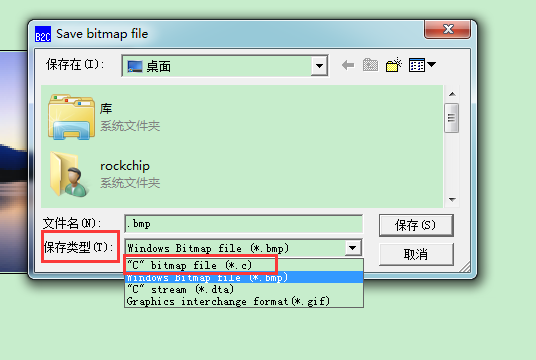

选择file->Save as…后弹出如下图：
![在保存类型中选择C bitmap file][C bitmap file]

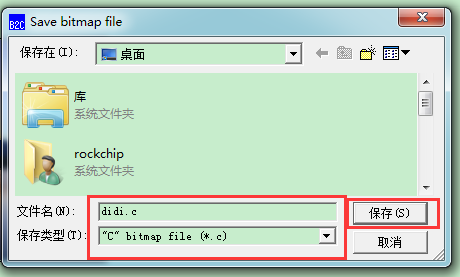

在保存类型中选择C bitmap file，然后可以设置自己喜欢的名字如didi.c如下图：![didi.c][]

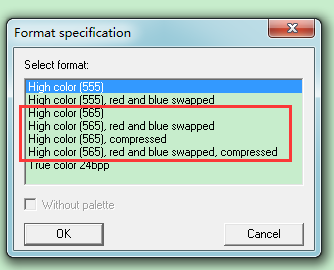

然后点击保存弹出如下框：
![保存格式][SouthEast]
可以选择rgb565，或者rgb565红蓝交换即bgr565，或者rgb565压缩，等
然后选择保存即可，我这里选择的high color 565（即rgb565）。然后再桌面生产如下图所示的c文件：
![didi.c][didi.c 1]
用编程工具打开即可看到类似如下的代码：

/*********************************************************************

    * Source file: didi                                                  *
    * Dimensions:  176 * 110                                             *
    * NumColors:   16bpp: 65536
    **********************************************************************
    */

    #include <stdlib.h>

    #include "GUI.h"

    #ifndef GUI_CONST_STORAGE
      #define GUI_CONST_STORAGE const
    #endif


    static GUI_CONST_STORAGE unsigned short acdidi[] = {
      0xC327, 0xC327, 0xC327, 0xCB27, 0xCB27, 0xCB27, 0xCB47, 0xCB48, 0xCB48, 0xCB48, 0xCB48, 0xCB48, 0xCB68, 0xCB49, 0xCB69, 0xCB69, 0xCB69, 0xD369, 0xD369, 0xD389, 0xD389, 0xD38A, 0xD38A, 0xD38A, 0xD38A, 0xD38A, 0xD3AA, 0xD3AA, 0xD3AA, 0xD3AA, 0xDBAA,
            0xDBAA, 0xDBCA, 0xDBCB, 0xDBCB, 0xDBCB, 0xDBCB, 0xDBCB, 0xDBCB, 0xDBCB, 0xDBEB, 0xDBEC, 0xDBEC, 0xDBEC, 0xDBEC, 0xDBEC, 0xE3EC, 0xE3EC, 0xE40C, 0xE40C, 0xE40C, 0xE40D, 0xE40D, 0xE40D, 0xE40D, 0xE40D, 0xE40D, 0xE40D, 0xE42D, 0xE42D, 0xE42D,

接着在kenel相关文件中申请的framebuffer中，用memcpy将acdidi\[ \]图片数据copy到framebuffer中，然后拿去显示即可。

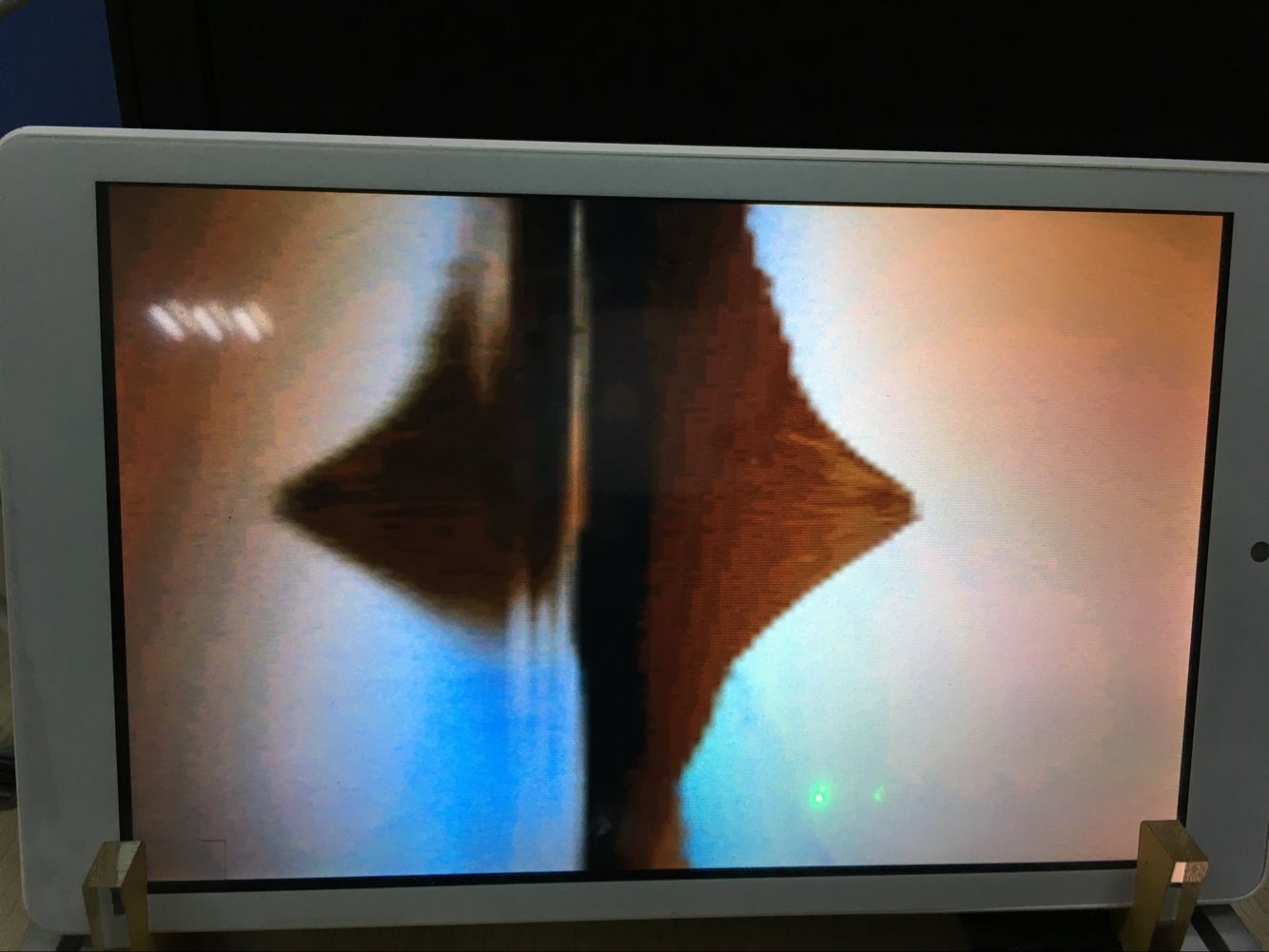

本次遇到的问题，显示后发现图片形状是对的，但是颜色不对，如下图：![红蓝颜色反了][SouthEast 1]
解决办法：在工具生成图片时选择high color （565），red and blue swapped这个选项生成bgr565的即可。
好用就点个赞吧。欢迎转载，但请注明来源，谢谢配合。
