# [\[转\]【Android】 JNI入门 - NDK从入门到精通][Android_ JNI_ - NDK] #

2014-2-10阅读1762 [ 评论0][_0]

**NDK项目源码地址** :

\-- **第一个JNI示例程序下载** : **GitHub** - https://github.com/han1202012/NDKHelloworld.git

\-- **Java传递参数给C语言实例程序** : GitHub - https://github.com/han1202012/NDKParameterPassing.git

\--**C语言回调Java方法示例程序** : GitHub - https://github.com/han1202012/NDK\_Callback.git

\--**分析Log框架层JNI源码所需的Android底层文件** : CSDN - [http://download.csdn.net/detail/han1202012/6905507][http_download.csdn.net_detail_han1202012_6905507]

**作者** :**万境绝尘 **

**转载请注明出处** : [**http://blog.csdn.net/shulianghan/article/details/18964835**][http_blog.csdn.net_shulianghan_article_details_18964835]

**开发环境介绍** :

\-- eclipse : adt-bundle-windows-x86-20130917

\-- sdk : 版本 2.3.3

\-- ndk : android-ndk-r9c-windows-x86.zip

\-- cygwin : 所需组件 binutils , gcc , gcc-mingw , gdb , make;

\-- javah : jdk6.0自带工具

\-- javap : jdk6.0自带工具

# 一. JNI介绍 #

## 1. JNI引入 ##

**JNI概念** : Java本地接口,**Java Native Interface**, 它是一个**协议**, 该协议用来沟通Java代码和外部的本地C/C++代码, 通过该协议 Java代码可以调用外部的本地代码, 外部的C/C++ 代码可以调用Java代码;

**C和Java的侧重** :

\-- **C语言** : C语言中最重要的是 函数 function;

\-- **Java语言** : Java中最重要的是 JVM, class类, 以及class中的方法;

**C与Java如何交流** :

\-- **JNI规范** : C语言与Java语言交流需要一个适配器, 中间件, 即 JNI, JNI提供了一种规范;

\-- **C语言中调用Java方法** : 可以让我们在C代码中找到Java代码class中的方法, 并且调用该方法;

\-- **Java语言中调用C语言方法** : 同时也可以在Java代码中, 将一个C语言的方法映射到Java的某个方法上;

\-- **JNI桥梁作用** : JNI提供了一个桥梁, 打通了C语言和Java语言之间的障碍;

**JNI中的一些概念** :

\-- **native** : Java语言中修饰本地方法的修饰符, 被该修饰符修饰的方法没有方法体;

\-- **Native方法** : 在Java语言中被native关键字修饰的方法是Native方法;

\-- **JNI层** : Java声明Native方法的部分;

\-- **JNI函数** : JNIEnv提供的函数, 这些函数在jni.h中进行定义;

\-- **JNI方法** : Native方法对应的JNI层实现的 C/C++方法, 即在jni目录中实现的那些C语言代码;

## 2. Android中的应用程序框架 ##

**正常情况下的Android框架** : 最**顶层**是**Android的应用程序代码**, 上层的**应用层** 和 **应用框架层** 主要是Java代码, **中间**有一层的**Framework框架层代码是 C/C++代码**, 通过Framework进行系统调用, 调用底层的库 和**linux 内核**;

![20140128183658140][]

**使用JNI时的Android框架** : 绕过Framework提供的调用底层的代码, 直接调用自己写的C代码, 该代码最终会编译成为一个库, 这个库通过JNI提供的一个Stable的ABI 调用linux kernel;**ABI是二进制程序接口 application binary interface**.

![20140128183715625][]

**纽带** : JNI是连接**框架层 (Framework - C/C++)** 和**应用框架层(Application Framework - Java)**的纽带;

**JNI在Android中作用** : JNI可以**调用本地代码库(即C/C++代码)**, 并通过 Dalvik虚拟机 与**应用层** 和 **应用框架层**进行交互, Android中JNI代码主要位于应用层 和 应用框架层;

\-- **应用层** : 该层是由JNI开发, 主要使用**标准JNI编程模型**;

\-- **应用框架层** : 使用的是Android中**自定义的一套JNI编程模型**, 该自定义的JNI编程模型弥补了标准JNI编程模型的不足;

**Android中JNI源码位置** : 在应用框架层中, 主要的**JNI代码位于 framework/base目录**下, 这些模块被编译成**共享库之后放在 /system/lib 目录**下;

**NDK与JNI区别** :

\-- **NDK**: NDK是Google开发的一套**开发和编译工具集**, 主要用于Android的JNI开发;

\-- **JNI** : JNI是一套**编程接口**, 用来实现Java代码与本地的C/C++代码进行交互;

**JNI编程步骤**:

\-- **声明native方法** : 在Java代码中**声明 native method()方法**;

\-- **实现JNI的C/C++方法** : 在JNI层**实现Java中声明的native方法**, 这里使用javah工具生成带方法签名的头文件, 该JNI层的C/C++代码将被编译成动态库;

\-- **加载动态库** : 在Java代码中的静态代码块中加载JNI编译后的动态共享库;

## 3. JNI作用 ##

**JNI作用** :

\-- **扩展**: JNI扩展了JVM能力, 驱动开发, 例如开发一个wifi驱动, 可以将手机设置为无限路由;

\-- **高效** : 本地代码效率高, 游戏渲染, 音频视频处理等方面使用JNI调用本地代码, C语言可以**灵活操作内存**;

\-- **复用** : 在文件压缩算法 7zip开源代码库, 机器视觉 openCV开放算法库 等方面可以复用C平台上的代码, 不必在开发一套完整的Java体系, 避免重复发明轮子;

\-- **特殊** : 产品的核心技术一般也采用JNI开发, 不易破解;

**Java语言执行流程** :

\-- **编译字节码** : Java编译器编译 .java源文件, 获得.class 字节码文件;

\-- **装载类库** : 使用类装载器装载平台上的Java类库, 并进行字节码验证;

\-- **Java虚拟机** : 将字节码加入到JVM中, Java解释器 和 即时编译器 同时处理字节码文件, 将处理后的结果放入运行时系统;

\-- **调用JVM所在平台类库** : JVM处理字节码后, 转换成相应平台的操作, 调用本平台底层类库进行相关处理;

![20140128191609734][]

**Java一次编译到处执行** : JVM在不同的操作系统都有实现, Java可以一次编译到处运行, 字节码文件一旦编译好了, 可以放在任何平台的虚拟机上运行;

# 二. NDK详解 #

## 1. 交叉编译库文件 ##

**C代码执行** : C代码被编译成库文件之后, 才能执行, 库文件分为**动态库** 和**静态库** 两种;

\-- **动态库** : unix环境下**.so 后缀**的是动态库, windows环境下**.dll 后缀**的是动态库; 动态库可以依赖静态库加载一些可执行的C代码;

\-- **静态库** :**.a 后缀**是静态库的扩展名;

**库文件来源** : C代码 进行 编译 链接操作之后, 才会生成库文件, 不同类型的CPU 操作系统 生成的库文件是不一样;

\-- **CPU分类** : arm结构, 嵌入式设备处理器; x86结构, pc 服务器处理器; 不同的CPU指令集不同;

\-- **交叉编译** :**windows x86编译出来的库文件可以在arm平台运行的代码**;

\-- **交叉编译工具链** : Google提供的 NDK 就是交叉编译工具链, 可以在linux环境下编译出在arn平台下执行的二进制库文件;

**NDK作用** : 是Google提供了交叉编译工具链, 能够在**linux平台**编译出在**arm平台下执行**的二进制库文件;

**NDK版本介绍** : android-ndk-windows 是在windows系统中的cygwin使用的, android-ndk-linux 是在linux下使用的;

## 2. 部署NDK开发环境 ##

### (1) 下载Cygwin安装器 ###

**下载地址** : http://cygwin.com/setup-x86.exe , 这是下载器, 可以使用该下载器在线安装, 也可以将cygwin下载到本地之后, 在进行安装;

**安装器使用** : Cygwin的下载, 在线安装, 卸载 等操作都有由该安装器进行;

\-- **本地文件安装** : 选择安装文件所在的目录, 然后选择所要安装的安装包;

\-- **在线安装** : 选择在线安装即可, 然后选择需要的安装包;

\-- **卸载** : windows上使用其它软件例如360, 控制面板中是无法卸载Cygwin的, 只能通过安装器来卸载;

### (2) 安装Cygin ###

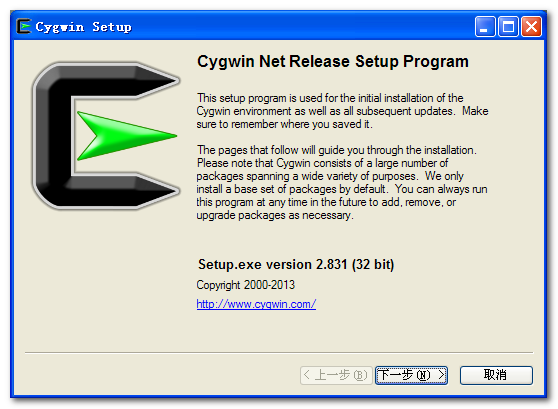

双击安装器 setup-x86.exe 下一步 :

![20140130090329062][]

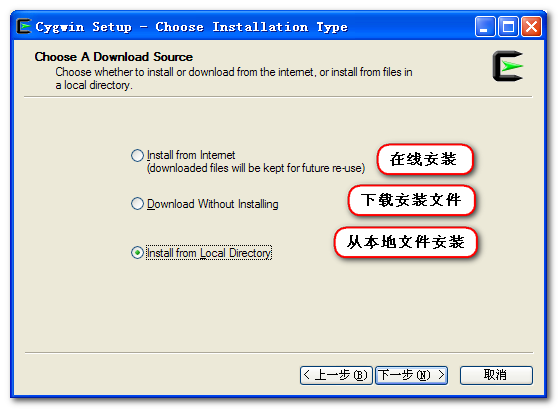

**选择安装方式** :

\-- **在线安装** : 直接下载, 然后安装;

\-- **下载安装文件** : 将安装文件下载下来, 可以随时安装, 注意安装文件也需要安装器来进行安装;

\-- **从本地文件安装** : 即使用下载的安装文件进行安装;

![20140130090534468][]

**选择Cygwin安装位置** :

![20140130093100156][]

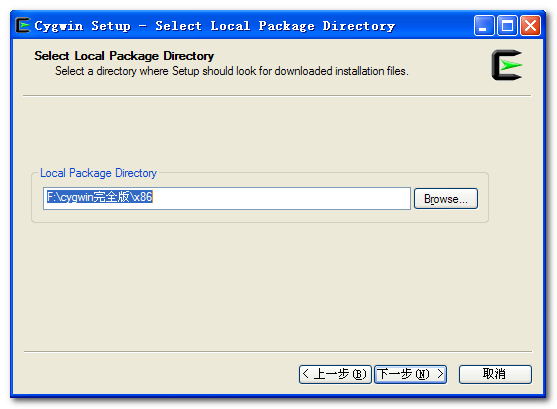

**选择下载好安装文件位置** : 之前我下了一个完全版的Cygwin, 包括了所有的Cygwin组件, 全部加起来有5.23G, 下载速度很快, 使用网易的镜像, 基本可以全速下载;

![20140130093323171][]

选择需要安装Cygwin组件 : 这里我们只需要以下组件 : binutils , gcc , gcc-mingw , gdb , make , 不用下全部的组件;

![20140130093713250][]

之后点击下一步等待完成安装即可;

**安装完之后, 打开bash命令窗口, 可以设置下显示的字体, 使用 make -version 查看是否安装成功** :

![20140130094535953][]

### (3) Cygwin目录介绍 ###

**以下是Cygwin安装目录的情况** : 该安装目录就是所模拟的**linux 的根目录**;

![20140130111113734][]

**对应的linux目录** : 这两个目录进行对比发现, 两个目录是一样的, Cygwin的安装目录就是 linux根目录;

![20140130111311859][]

**cygdrive目录** : 该目录是Cygwin模拟出来的windows目录结构, 进入该目录后, 会发现windows的盘符目录, 通过该目录可以**访问windows中的文件**;

![20140130111644921][]

### (4) 下载NDK工具  ###

**从Google的Android开发者官网上下载该工具, 注意NDK工具分类** : 下载地址 -[http://developer.android.com/tools/sdk/ndk/index.html][http_developer.android.com_tools_sdk_ndk_index.html] -;

\-- **windows版本NDK**:[android-ndk-r9c-windows-x86.zip][] (32位),[android-ndk-r9c-windows-x86\_64.zip][android-ndk-r9c-windows-x86_64.zip] (64位) 该版本是用在windows上的Cygwin下, 不能直接在windows上直接运行;

\-- **linux版本NDK** :[android-ndk-r9c-linux-x86.tar.bz2][](32位) , [android-ndk-r9c-linux-x86\_64.tar.bz2][android-ndk-r9c-linux-x86_64.tar.bz2] (64位) , 该版本直接在linux下执行即可;

**在这里下载windows版本的NDK, 运行在Cygwin上**;

### (4) NDK环境介绍 ###

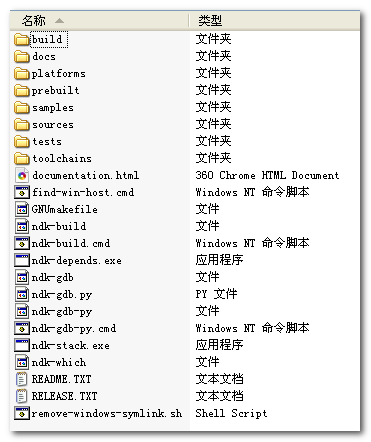

**NDK工具的文件结构** :

![20140130110407078][]

**ndk-build脚本** : NDK build 脚本是 gun-make 的简单封装, gun-make 是编译C语言代码的工具, 该脚本执行的前提是linux环境下必须安装 make 程序;

**NDK安装在Cygwin中** : 将NDK压缩文件拷贝到Cygwin的根目录中, 解压 : android-ndk-r9c 目录就是NDK目录;

**执行以下NDK目录下的 ndk-build 命令** : ./ndk-build ;

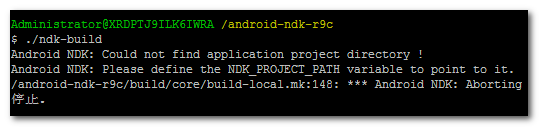

**执行结果** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. <span style="font-family: 'Courier New';">Android NDK: Could not find application project directory !
2. Android NDK: Please define the NDK\_PROJECT\_PATH variable to point to it.
3. /android-ndk-r9c/build/core/build-local.mk:148: \*\*\* Android NDK: Aborting    。 停止。

![20140130194048078][]

# 三. 开发第一个NDK程序 #

## 1. 开发NDK程序流程 ##

#### a. **创建Android工程**:  ####

首选创建一个Android工程, 在这个工程中进行JNI开发;

#### b. **声明native方法** :  ####

注意方法名使用 native 修饰, 没有方法体 和 参数, eg : public native String helloFromJNI();

#### c. **创建C文件** :  ####

在工程根目录下创建 jni 目录, 然后创建一个c语言源文件, 在文件中引入 include <jni.h> , C语言方法声明格式 jstring Java\_shuliang.han.ndkhelloworld\_MainActivity\_helloFromJNI(JNIEnv \*env) , jstring 是 Java语言中的String类型, 方法名格式为 : Java\_完整包名类名\_方法名();

\-- **JNIEnv参数** : 代表的是Java环境, 通过这个环境可以调用Java里面的方法;

\-- **jobject参数** : 调用C语言方法的对象, thiz对象表示当前的对象, 即调用JNI方法所在的类;

#### d. **编写Android.mk文件** :  ####

如何写 查看文档, NDK根目录下有一个 documentation.html 文档, 点击该html文件就可以查看文档, 查看 Android.mk File 文档, 下面是该文档给出的 Android.mk示例 :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  LOCAL\_PATH := $(call my-dir)
2.
3.  include $(CLEAR\_VARS)
4.
5.  LOCAL\_MODULE    := hello-jni
6.  LOCAL\_SRC\_FILES := hello-jni.c
7.
8.  include $(BUILD\_SHARED\_LIBRARY)

\--  LOCAL\_PATH  : 代表mk文件所在的目录;

\-- **include $(CLEAR\_VARS)** : 编译工具函数, 通过该函数可以进行一些初始化操作;

\-- **LOCAL\_MODULE** : 编译后的 .so 后缀文件叫什么名字;

\-- **LOCAL\_SRC\_FILES**: 指定编译的源文件名称;

\-- **include $(BUILD\_SHARED\_LIBRARY)** : 告诉编译器需要生成动态库;

#### e. **NDK编译生成动态库** :  ####

进入 cygdrive 找到windows目录下对应的文件, 编译完成之后, 会**自动生成so文件并放在libs目录下**, 之后就可以在Java中调用C语言方法了;

#### f. **Java中加载动态库** :  ####

在Java类中的静态代码块中使用System.LoadLibrary()方法加载编译好的 .so 动态库;

**NDK平台版本** : NDK脚本随着 android-sdk 版本不同, 执行的脚本也是不同的, 不同平台会引用不同的头文件, 编译的时候一定注意 sdk 与 ndk 版本要一致;

**so文件在内存中位置** : apk文件安装到手机上之后, .so动态库文件存在在 data/安装目录/libs 目录下;

## 2. 开发实例 ##

**按照上面的步骤进行开发**

### (1) 创建Android工程 ###

**Android工程版本** : 创建一个Android工程,**minSdk 为 7 即 android-2.1**, 编译使用的**sdk为 10 即 android-2.3.3** ;

**\[html\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. **<****uses-sdk**
2.     android:minSdkVersion="7"
3.     android:targetSdkVersion="10" **/>**

**NDK编译原则** : 编译NDK动态库是**按照最小版本进行编译**, 选择编译的平台的时候, 会选择 NDK 7 平台进行编译;

![20140130221252312][]      ![20140130221301250][]

### (2) 声明native方法 ###

**声明native方法, 注意该方法没有方法体 和 参数, 如下** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* 声明一个native方法
3.   \* 这个方法在Java中是没有实现的, 没有方法体
4.   \* 该方法需要使用C语言编写
5.   \*/
6.  **public** **native** String helloFromJNI();

**作者** : **万境绝尘 **

**转载请注明出处** : [**http://blog.csdn.net/shulianghan/article/details/18964835**][http_blog.csdn.net_shulianghan_article_details_18964835]

### (3) 创建C文件 ###

**引入头文件**: 首先要包含头文件 jni.h, 该**头文件位置**定义在 android-ndk-r9c\\platforms\\android-5\\arch-arm\\usr\\include目录下的 jni.h, 下面是该头文件中定义的一些方法, 包括本项目中使用的 NewString 方法;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jstring     (\*NewString)(JNIEnv\*, **const** jchar\*, jsize);
2.  jsize       (\*GetStringLength)(JNIEnv\*, jstring);
3.  **const** jchar\* (\*GetStringChars)(JNIEnv\*, jstring, jboolean\*);
4.  **void**        (\*ReleaseStringChars)(JNIEnv\*, jstring, **const** jchar\*);
5.  jstring     (\*NewStringUTF)(JNIEnv\*, **const** **char**\*);
6.  jsize       (\*GetStringUTFLength)(JNIEnv\*, jstring);

**调用Java类型** : C中调用Java中的String类型为 jstring;

**C语言方法名规则** : Java\_完整包名类名\_方法名(JNIEnv \*env, jobject thiz), 注意完整的类名包名中包名的点要用 \_ 代替;

**参数介绍** : C语言方法中有两个重要的参数, JNIEnv \*env, jobject thiz ;

\-- **JNIEnv参数** : 该参数代表Java环境, 通过这个环境可以调用Java中的方法;

\-- **jobject参数** : 该参数代表调用jni方法的类, 在这里就是MainActivity;

**调用jni.h中的NewStringUTF方法** : 该方法的作用是在C语言中创建一个Java语言中的String类型对象, jni.h中是这样定义的 jstring (\*NewStringUTF)(JNIEnv\*, const char\*), JNIEnv 结构体中包含了 NewStringUTF 函数指针, 通过 JNIEnv 就可以调用这个方法;

**C语言文件源码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include <jni.h>
2.
3. /\*
4.  \* 方法名称规定 : Java\_完整包名类名\_方法名()
5.  \* JNIEnv 指针
6.  \*
7.  \* 参数介绍 :
8.  \* env : 代表Java环境, 通过这个环境可以调用Java中的方法
9.  \* thiz : 代表调用JNI方法的对象, 即MainActivity对象
10.  \*/
11. jstring Java\_shuliang\_han\_ndkhelloworld\_MainActivity\_helloFromJNI(JNIEnv \*env, jobject thiz)
12. \{
13.     /\*
14.      \* 调用 android-ndk-r9c\\platforms\\android-8\\arch-arm\\usr\\include 中jni.h中的方法
15.      \* jni.h 中定义的方法  jstring (\*NewStringUTF)(JNIEnv\*, const char\*);
16.      \*/
17.     **return** (\*env)->NewStringUTF(env, "hello world jni");
18. \}

### (4) 编写Android.mk文件 ###

**查询NDK文档** : NDK的文档在NDK工具根目录下, 点击 documentation.html 文件, 就可以在浏览器中打开NDK文档;

**上面的开发流程中详细的介绍了Android.mk 五个参数的详细用处, 这里直接给出源码** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  LOCAL\_PATH := $(call my-dir)
2.
3.  include $(CLEAR\_VARS)
4.
5.  LOCAL\_MODULE    := hello
6.  LOCAL\_SRC\_FILES := hello.c
7.
8.  include $(BUILD\_SHARED\_LIBRARY)

### (5) 编译NDK动态库 ###

**进入Cygwin相应目录** : 从Cygwin中的cygdrive 中进入windows的工程jni目录 ;

![20140130223434359][]

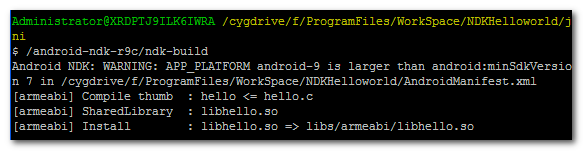

**编译hello.c文件** : 注意Android.mk文件 与 hello.c 文件在同一目录中;

![20140130224601328][]

**编译完成后的情况** : 编译完之后 会成成一个obj文件, 在obj文件中会生成 libhello.so, 系统会**自动将该 so后缀文件放在libs目录下**;

![20140130224720812][]

### (6) Java中加载动态库 ###

**静态代码块中加载** : Java中在静态代码块中加载库文件, 调用 System.loadLibrary("hello") 方法,**注意 libs中的库文件名称为 libhello.so**,**我们加载的时候 将 lib 去掉**, 只取hello 作为动态库名称, 这是规定的;

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  //静态代码块加载C语言库文件
2.  **static**\{
3.      System.loadLibrary("hello");
4.  \}

### (7) 其它源码 ###

**MainActivity源码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shuliang.han.ndkhelloworld;
2.
3.  **import** android.app.Activity;
4.  **import** android.os.Bundle;
5.  **import** android.view.View;
6.  **import** android.widget.Toast;
7.
8.  **public** **class** MainActivity **extends** Activity \{
9.
10.     //静态代码块加载C语言库文件
11.     **static**\{
12.         System.loadLibrary("hello");
13.     \}
14.
15.     /\*
16.      \* 声明一个native方法
17.      \* 这个方法在Java中是没有实现的, 没有方法体
18.      \* 该方法需要使用C语言编写
19.      \*/
20.     **public** **native** String helloFromJNI();
21.
22.     @Override
23.     **protected** **void** onCreate(Bundle savedInstanceState) \{
24.         **super**.onCreate(savedInstanceState);
25.         setContentView(R.layout.activity\_main);
26.         System.out.println(helloFromJNI());
27.     \}
28.
29.     **public** **void** onClick(View view) \{
30.         //点击按钮显示从jni调用得到的字符串信息
31.         Toast.makeText(getApplicationContext(), helloFromJNI(), 1).show();
32.     \}
33.
34. \}

**XML布局文件** :

**\[html\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. **<****RelativeLayout** xmlns:android="http://schemas.android.com/apk/res/android"
2.     xmlns:tools="http://schemas.android.com/tools"
3.     android:layout\_width="match\_parent"
4.     android:layout\_height="match\_parent"
5.     android:paddingBottom="@dimen/activity\_vertical\_margin"
6.     android:paddingLeft="@dimen/activity\_horizontal\_margin"
7.     android:paddingRight="@dimen/activity\_horizontal\_margin"
8.     android:paddingTop="@dimen/activity\_vertical\_margin"
9.     tools:context=".MainActivity" **>**
10.
11.     **<****Button**
12.         android:id="@+id/bt"
13.         android:layout\_width="wrap\_content"
14.         android:layout\_height="wrap\_content"
15.         android:onClick="onClick"
16.         android:text="显示JNI返回的字符串" **/>**
17.
18. **</****RelativeLayout****>**

### (8) 将源码上传到GitHub中 ###

在上一篇博客 [http://blog.csdn.net/shulianghan/article/details/18812279][http_blog.csdn.net_shulianghan_article_details_18812279] 中对GitHub用法进行了详解;

**在GitHub上创建工程** :

**项目地址**

\-- **HTTP**: https://github.com/han1202012/NDKHelloworld.git

\-- **SSH** : git@github.com:han1202012/NDKHelloworld.git

**生成的命令** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  touch README.md
2.  git init
3.  git add README.md
4.  git commit -m "first commit"
5.  git remote add origin git@github.com:han1202012/NDKHelloworld.git
6.  git push -u origin master

**打开 Git Bash 命令行窗口** :

\-- **从GitHub上克隆项目到本地** : git clone git@github.com:han1202012/NDKHelloworld.git , 注意克隆的时候直接在仓库根目录即可, 不用再创建项目根目录 ;

![20140130232116609][]

\-- **添加文件** : git add ./\* , 将目录中所有文件添加;

![20140130232554281][]
\-- **查看状态** : git status ;

![20140130232317546][]

\-- **提交缓存** : git commit -m '提交';

![20140130232423812][]
\-- **提交到远程GitHub仓库** : git push -u origin master ;

![20140130232509203][]

**GitHub项目** :

![20140130232709500][]

## 3. 项目讲解    ##

### (1) Android.mk文件讲解 ###

**Android.mk文件内容** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

**获取当前文件内容** : $(call my-dir) 是编译器中的宏方法, 调用该宏方法, 就会 **返回前的目录路径**;

**赋值符号** : " := " 是 **赋值符号**, 第一句话 是 返回当前文件所在的当前目录, 并将这个目录路径赋值给 LOCAL\_PATH;

**初始化编译模块参数** : $(CLEAR\_VARS) 作用是将编译模块的参数初始化, LOCAL\_MODULE LOCAL\_SRC\_FILES 也是这样的参数;

**指定编译模块** : LOCAL\_MODULE    := hello , 指定编译后的 so 文件名称, 编译好之后系统会在该名称前面加上 "lib", 后缀加上 ".so";

**指定编译源文件** : LOCAL\_SRC\_FILES := hello.c 告诉编译系统源文件, 如果有多个文件那么就依次写在后面即可;

**编译成静态库** : include $(BUILD\_SHARED\_LIBRARY), 作用是高速系统, 编译的结果编译成 .so 后缀的静态库;

**静态库引入** : NDK的platform中有很多 ".a" 结尾的动态库, 我们编译动态库的时候, 可以将一些静态库引入进来;

### (2) 自动生成方法签名 ###

**使用javah工具** : 在C中实现Java调用的jni方法, 方法的签名很复杂, 需要将完整的包名类名方法名都要使用 "\_" 连接起来, 很麻烦, jdk提供的生成签名方法的工具;

**遗留问题** : 目前查到的方法是 在bin目录下 执行 javah -jni 包名类名 命令, 但是执行不成功, 暂时没找到解决方案;

\--** Android中会自动生成** .class文件吗, 没发现啊, PY人!

![20140131220806843][]

**解决问题** : 在jni目录下存在classes目录, 但是这个目录在eclipse中不显示, 这里我们要注意;

![20140207202154937][]

**在Cygwin中使用 javah 命令即可** :

![20140207185534812][]

**生成的头文件** : shuliang\_han\_ndkparameterpassing\_DataProvider.h;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. /\* DO NOT EDIT THIS FILE - it is machine generated \*/
2. \#include <jni.h>
3. /\* Header for class shuliang\_han\_ndkparameterpassing\_DataProvider \*/
4.
5. \#ifndef \_Included\_shuliang\_han\_ndkparameterpassing\_DataProvider
6. \#define \_Included\_shuliang\_han\_ndkparameterpassing\_DataProvider
7. \#ifdef \_\_cplusplus
8. **extern** "C" \{
9. \#endif
10. /\*
11.  \* Class:     shuliang\_han\_ndkparameterpassing\_DataProvider
12.  \* Method:    add
13.  \* Signature: (II)I
14.  \*/
15. JNIEXPORT jint JNICALL Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_add
16.   (JNIEnv \*, jobject, jint, jint);
17.
18. /\*
19.  \* Class:     shuliang\_han\_ndkparameterpassing\_DataProvider
20.  \* Method:    sayHelloInc
21.  \* Signature: (Ljava/lang/String;)Ljava/lang/String;
22.  \*/
23. JNIEXPORT jstring JNICALL Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_sayHelloInc
24.   (JNIEnv \*, jobject, jstring);
25.
26. /\*
27.  \* Class:     shuliang\_han\_ndkparameterpassing\_DataProvider
28.  \* Method:    intMethod
29.  \* Signature: (\[I)\[I
30.  \*/
31. JNIEXPORT jintArray JNICALL Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_intMethod
32.   (JNIEnv \*, jobject, jintArray);
33.
34. \#ifdef \_\_cplusplus
35. \}
36. \#endif
37. \#endif

### (3) NDK开发中乱码问题 ###

**解决乱码思路** : C语言编译的时候用的是 ISO-8859-1 码表进行编码, 如果我们使用C语言jni开发, 需要进行转码操作;

\--  将ISO-8859-1转为UTF-8字符 : String string = new String(str.getBytes("iso8859-1"), "UTF-8");

示例 :

**添加中文jni调用** : 将jni中的hello.c 中返回的字符串修改为中文, 重新编译 .so 静态库文件;

\-- **修改后的hello.c文件如下** : 只改变了返回的字符串, 添加了中文;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include <jni.h>
2.
3. /\*
4.  \* 方法名称规定 : Java\_完整包名类名\_方法名()
5.  \* JNIEnv 指针
6.  \*
7.  \* 参数介绍 :
8.  \* env : 代表Java环境, 通过这个环境可以调用Java中的方法
9.  \* thiz : 代表调用JNI方法的对象, 即MainActivity对象
10.  \*/
11. jstring Java\_shuliang\_han\_ndkhelloworld\_MainActivity\_helloFromJNI(JNIEnv \*env, jobject thiz)
12. \{
13.     /\*
14.      \* 调用 android-ndk-r9c\\platforms\\android-8\\arch-arm\\usr\\include 中jni.h中的方法
15.      \* jni.h 中定义的方法  jstring (\*NewStringUTF)(JNIEnv\*, const char\*);
16.      \*/
17.     **return** (\*env)->NewStringUTF(env, "hello world jni 中文");
18. \}

**使用NDK重新编译hello.c文件** : 修改了C源码之后, 重新将该c文件编译成so文件;

\-- **编译过程**: 打开cygwin, 进入cygdrive/ 下对应windows中源码项目中的jni目录, 执行 /android-ndk-r9c/ndk-build 命令;

![20140131223258359][]

**运行Android代码报错** : 因为jni中c文件有中文, 中文不能被识别;

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  01\-31 14:36:04.803: W/dalvikvm(389): JNI WARNING: illegal continuation **byte** 0xd0
2.  01\-31 14:36:04.803: W/dalvikvm(389):              string: 'hello world jni ????'
3.  01\-31 14:36:04.803: W/dalvikvm(389):              in Lshuliang/han/ndkhelloworld/MainActivity;.helloFromJNI ()Ljava/lang/String; (NewStringUTF)
4.  01\-31 14:36:04.834: I/dalvikvm(389): "main" prio=5 tid=1 NATIVE
5.  01\-31 14:36:04.834: I/dalvikvm(389):   | group="main" sCount=0 dsCount=0 obj=0x4001f1a8 self=0xce48
6.  01\-31 14:36:04.834: I/dalvikvm(389):   | sysTid=389 nice=0 sched=0/0 cgrp=**default** handle=-1345006528
7.  01\-31 14:36:04.844: I/dalvikvm(389):   | schedstat=( 257006717 305462830 51 )
8.  01\-31 14:36:04.844: I/dalvikvm(389):   at shuliang.han.ndkhelloworld.MainActivity.helloFromJNI(Native Method)
9.  01\-31 14:36:04.844: I/dalvikvm(389):   at shuliang.han.ndkhelloworld.MainActivity.onCreate(MainActivity.java:26)
10. 01\-31 14:36:04.844: I/dalvikvm(389):   at android.app.Instrumentation.callActivityOnCreate(Instrumentation.java:1047)
11. 01\-31 14:36:04.853: I/dalvikvm(389):   at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:1611)
12. 01\-31 14:36:04.853: I/dalvikvm(389):   at android.app.ActivityThread.handleLaunchActivity(ActivityThread.java:1663)
13. 01\-31 14:36:04.853: I/dalvikvm(389):   at android.app.ActivityThread.access$1500(ActivityThread.java:117)
14. 01\-31 14:36:04.864: I/dalvikvm(389):   at android.app.ActivityThread$H.handleMessage(ActivityThread.java:931)
15. 01\-31 14:36:04.864: I/dalvikvm(389):   at android.os.Handler.dispatchMessage(Handler.java:99)
16. 01\-31 14:36:04.864: I/dalvikvm(389):   at android.os.Looper.loop(Looper.java:123)
17. 01\-31 14:36:04.864: I/dalvikvm(389):   at android.app.ActivityThread.main(ActivityThread.java:3683)
18. 01\-31 14:36:04.864: I/dalvikvm(389):   at java.lang.reflect.Method.invokeNative(Native Method)
19. 01\-31 14:36:04.874: I/dalvikvm(389):   at java.lang.reflect.Method.invoke(Method.java:507)
20. 01\-31 14:36:04.874: I/dalvikvm(389):   at com.android.internal.os.ZygoteInit$MethodAndArgsCaller.run(ZygoteInit.java:839)
21. 01\-31 14:36:04.874: I/dalvikvm(389):   at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:597)
22. 01\-31 14:36:04.874: I/dalvikvm(389):   at dalvik.system.NativeStart.main(Native Method)
23. 01\-31 14:36:04.884: E/dalvikvm(389): VM aborting

## 4. JNIEnv 详解 ##

**JNIEnv作用** : JNIEnv 是一个指针,**指向了一组JNI函数**, 这些函数可以在jni.h中查询到,**通过这些函数可以实现 Java层 与 JNI层的交互** , 通过JNIEnv 调用JNI函数 可以访问java虚拟机, 操作java对象;

**JNI线程相关性** : JNIEnv只在当前的线程有效,**JNIEnv不能跨线程传递**, 相同的Java线程调用本地方法, 所使用的JNIEnv是相同的, 一个Native方法不能被不同的Java线程调用;

**JNIEnv结构体系** : JNIEnv指针**指向一个线程相关的结构**,**线程相关结构指向一个指针数组**,**指针数组中的每个元素最终指向一个JNI函数**.

### (1) JNIEnv的C/C++声明 ###

**jni.h中声明JNIEnv** : C语言中定义的JNIEnv 是 JNINativeInterface\* , C++中定义的JNIEnv 是 \_JNIEnv;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **struct** \_JNIEnv;
2.  **struct** \_JavaVM;
3.  **typedef** **const** **struct** JNINativeInterface\* C\_JNIEnv;
4.
5.  \#if defined(\_\_cplusplus)    //为了兼容C 和 C++两种代码 使用该 宏加以区分
6.  **typedef** \_JNIEnv JNIEnv;     //C++ 中的JNIEnv类型
7.  **typedef** \_JavaVM JavaVM;
8.  \#else
9.  **typedef** **const** **struct** JNINativeInterface\* JNIEnv;//C语言中的JNIEnv类型
10. **typedef** **const** **struct** JNIInvokeInterface\* JavaVM;
11. \#endif

### (2) C语言中的JNIEnv ###

**关于JNIEnv指针调用解析** : C中**JNIEnv就是 const struct JNINativeInterface\***, JNIEnv \* env**等价于 JNINativeInterface\*\* env**, 因此要得到JNINativeInterface结构体中定义的函数指针, 就必须先获取到 JNINativeInterface的一级指针对象 即 \*env , 该**一级指针对象就是 JNINativeInterface\* env**, 然后通过该**一级指针对象调用JNI函数 : (\*env)->NewStringUTF(env, "hello")**;

**在JNINativeInterface结构体中定义了一系列的关于Java操作的相关方法** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* Table of interface function pointers.
3.   \*/
4.  **struct** JNINativeInterface \{
5.      **void**\*       reserved0;
6.      **void**\*       reserved1;
7.
8.      ... ...
9.
10.     jboolean    (\*CallStaticBooleanMethodV)(JNIEnv\*, jclass, jmethodID,
11.                         **va\_list**);
12.     jboolean    (\*CallStaticBooleanMethodA)(JNIEnv\*, jclass, jmethodID,
13.                         jvalue\*);
14.     jbyte       (\*CallStaticByteMethod)(JNIEnv\*, jclass, jmethodID, ...);
15.     jbyte       (\*CallStaticByteMethodV)(JNIEnv\*, jclass, jmethodID, **va\_list**);
16.
17.     ... ...
18.
19.     **void**\*       (\*GetDirectBufferAddress)(JNIEnv\*, jobject);
20.     jlong       (\*GetDirectBufferCapacity)(JNIEnv\*, jobject);
21.
22.     /\* added in JNI 1.6 \*/
23.     jobjectRefType (\*GetObjectRefType)(JNIEnv\*, jobject);
24. \};

### (3) C++中的JNIEnv ###

**C++ 中的JNIEnv**: C++ 中的JNIEnv 就是 \_JNIEnv 结构体, 二者是等同的; 因此在调用 JNI函数的时候, 只需要使用 env->NewStringUTF(env, "hello")方法即可, 不用在进行\*运算;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* C++ object wrapper.
3.   \*
4.   \* This is usually overlaid on a C struct whose first element is a
5.   \* JNINativeInterface\*.  We rely somewhat on compiler behavior.
6.   \*/
7.  **struct** \_JNIEnv \{
8.      /\* do not rename this; it does not seem to be entirely opaque \*/
9.      **const** **struct** JNINativeInterface\* functions;
10.
11. \#if defined(\_\_cplusplus)
12.
13.     jint GetVersion()
14.     \{ **return** functions->GetVersion(**this**); \}
15.
16.     jlong GetDirectBufferCapacity(jobject buf)
17.     \{ **return** functions->GetDirectBufferCapacity(**this**, buf); \}
18.
19.     /\* added in JNI 1.6 \*/
20.     jobjectRefType GetObjectRefType(jobject obj)
21.     \{ **return** functions->GetObjectRefType(**this**, obj); \}
22. \#endif /\*\_\_cplusplus\*/
23. \};

## 5. JNI方法命名规则(标准JNI规范) ##

**JNI实现的方法 与 Java中Native方法的映射关系** : 使用方法名进行映射, 可以使用 javah 工具进入 bin/classes 目录下执行命令, 即可生成头文件;

**JNI方法参数介绍**:

\-- **参数①** : 第一个参数是JNI接口指针 JNIEnv;

\-- **参数②** : 如果Native方法是非静态的, 那么第二个参数就是对Java对象的引用, 如果Native方法是静态的, 那么第二个参数就是对Java类的Class对象的引用;

**JNI方法名规范** : 返回值 + Java前缀 + 全路径类名 + 方法名 + 参数① JNIEnv + 参数② jobject + 其它参数;

\-- **注意分隔符** : Java前缀 与 类名 以及类名之间的包名 和 方法名之间 使用 "\_" 进行分割;

**声明 非静态 方法**:

\-- **Native方法** : public int hello (String str, int i);

\-- **JNI方法**: jint Java\_shuliang\_han\_Hello\_hello(JNIEnv \* env, jobject obj, jstring str, jint i);

**声明 静态 方法** :

\-- **Native方法** : public static int hello (String str, int i);

\--**JNI方法** : jint Java\_shuliang\_han\_Hello\_hello(JNIEnv \* env, jobject clazz, jstring str, jint i);

**两种规范** : 以上是Java的标准JNI规范, 在Android中还有一套自定义的规范, 该规范是Android应用框架层 和 框架层交互使用的JNI规范, 依靠方法注册 映射 Native方法 和 JNI方法;

## 6. JNI方法签名规则 ##

**JNI识别Java方法** :  **JNI依靠函数名 和 方法签名 识别方法**, 函数名是不能唯一识别一个方法的, 因为方法可以重载, 类型签名代表了 参数 和 返回值;

\-- **签名规则** : (**参数1类型签名参数2类型签名参数3类型签名参数N类型签名**...)**返回值类型签名**, 注意参数列表中没有任何间隔;

**Java类型 与 类型签名对照表** : 注意 boolean 与 long 不是大写首字母, 分别是 Z 与 J,  类是L全限定类名, 数组是\[元素类型签名;

\-- **类的签名规则** :**L + 全限定名 + ; **三部分, 全限定类名以 / 分割;

<table>
 <tbody>
 <tr>
 <td>Java类型</td>
 <td>类型签名</td>
 </tr>
 <tr>
 <td>boolean</td>
 <td>Z</td>
 </tr>
 <tr>
 <td>byte</td>
 <td>B</td>
 </tr>
 <tr>
 <td>char</td>
 <td>C</td>
 </tr>
 <tr>
 <td>short</td>
 <td>S</td>
 </tr>
 <tr>
 <td>int</td>
 <td>I</td>
 </tr>
 <tr>
 <td>long</td>
 <td>J</td>
 </tr>
 <tr>
 <td>float</td>
 <td>F</td>
 </tr>
 <tr>
 <td>double</td>
 <td>D</td>
 </tr>
 <tr>
 <td>类</td>
 <td>L全限定类名</td>
 </tr>
 <tr>
 <td>数组</td>
 <td>[元素类型签名</td>
 </tr>
 </tbody>
</table>

eg. long function(int n, String str, int\[\] arr);

**该方法的签名** :**(ILjava/lang/String;\[I)J**

# 四. Java调用JNI法与日志打印 #

## 1. JNI数据类型 ##

**Java数据类型 C数据类型 JNI数据类型对比** : 32位 与 64位机器可能会有出入;

<table>
 <tbody>
 <tr>
 <td>Java数据类型</td>
 <td>C本地类型</td>
 <td>JNI定义别名</td>
 </tr>
 <tr>
 <td>int</td>
 <td>long</td>
 <td>jint/jsize</td>
 </tr>
 <tr>
 <td>long</td>
 <td>__int64</td>
 <td>jlong</td>
 </tr>
 <tr>
 <td>byte</td>
 <td>signed char</td>
 <td>jbyte</td>
 </tr>
 <tr>
 <td>boolean</td>
 <td>unsigned char</td>
 <td>jboolean</td>
 </tr>
 <tr>
 <td>char</td>
 <td>unsigned short</td>
 <td>jchar</td>
 </tr>
 <tr>
 <td>short</td>
 <td>short</td>
 <td>jshort</td>
 </tr>
 <tr>
 <td>float</td>
 <td>float</td>
 <td>jfloat</td>
 </tr>
 <tr>
 <td>double</td>
 <td>doyble</td>
 <td>jdouble</td>
 </tr>
 <tr>
 <td>object' </td>
 <td>_jobject</td>
 <td>jobject</td>
 </tr>
 </tbody>
</table>

**数据类型表示方法** : int数组类型 jintArray , boolean数组 jbooleanArray ...

**头文件定义类型** : 这些基本的数据类型在**jni.h 中都有相应的定义** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jobject     (\*CallObjectMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
2.  jboolean    (\*CallBooleanMethod)(JNIEnv\*, jobject, jmethodID, ...);
3.  jboolean    (\*CallBooleanMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
4.  jboolean    (\*CallBooleanMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
5.  jbyte       (\*CallByteMethod)(JNIEnv\*, jobject, jmethodID, ...);
6.  jbyte       (\*CallByteMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
7.  jbyte       (\*CallByteMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
8.  jchar       (\*CallCharMethod)(JNIEnv\*, jobject, jmethodID, ...);
9.  jchar       (\*CallCharMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
10. jchar       (\*CallCharMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
11. jshort      (\*CallShortMethod)(JNIEnv\*, jobject, jmethodID, ...);
12. jshort      (\*CallShortMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
13. jshort      (\*CallShortMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
14. jint        (\*CallIntMethod)(JNIEnv\*, jobject, jmethodID, ...);
15. jint        (\*CallIntMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
16. jint        (\*CallIntMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
17. jlong       (\*CallLongMethod)(JNIEnv\*, jobject, jmethodID, ...);
18. jlong       (\*CallLongMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
19. jbooleanArray (\*NewBooleanArray)(JNIEnv\*, jsize);
20. jbyteArray    (\*NewByteArray)(JNIEnv\*, jsize);
21. jcharArray    (\*NewCharArray)(JNIEnv\*, jsize);
22. jshortArray   (\*NewShortArray)(JNIEnv\*, jsize);
23. jintArray     (\*NewIntArray)(JNIEnv\*, jsize);
24. jlongArray    (\*NewLongArray)(JNIEnv\*, jsize);
25. jfloatArray   (\*NewFloatArray)(JNIEnv\*, jsize);
26. jdoubleArray  (\*NewDoubleArray)(JNIEnv\*, jsize);

## 2. JNI在Java和C语言之间传递int类型 ##

**Java中定义的方法** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  //将Java中的两个int值 传给C语言, 进行相加后, 返回java语言 shuliang.han.ndkparameterpassing.DataProvider
2.  **public** **native** **int** add(**int** x, **int** y);

**C语言中定义的方法** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include <jni.h>
2.
3. //方法签名, Java环境 和 调用native方法的类 必不可少, 后面的参数就是native方法的参数
4. jint Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_add(JNIEnv \* env, jobject obj, jint x, jint y)
5. \{
6.     **return** x + y;
7. \}

**使用NDK工具变异该c类库** :

在cygwin中进入cygdrive, 然后**进入windows中相应的目录**, 执行 **/android-ndk-r9c/ndk-build** 命令, 即可完成编译;

![20140206151254187][]

## 3. NDK中C代码使用LogCat ##

### (1) 引入头文件 ###

**NDK中断点调试** : 断点调试在NDK中实现极其困难, 因此在这里我们一般都是打印日志;

**引入头文件** : 在C代码中引入下面的头文件;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include <android/log.h>
2. \#define LOG\_TAG "System.out"
3. \#define LOGD(...) \_\_android\_log\_print(ANDROID\_LOG\_DEBUG, LOG\_TAG, \_\_VA\_ARGS\_\_)
4. \#define LOGI(...) \_\_android\_log\_print(ANDROID\_LOG\_INFO, LOG\_TAG, \_\_VA\_ARGS\_\_)

**头文件介绍** : log.h 是关于调用 LogCat日志文件;

\-- **log.h头文件路径** : android-ndk-r9c\\platforms\\android-9\\arch-arm\\usr\\include\\android\\log.h;

\-- **主要方法** :  \_\_android\_log\_write, 下面有该方法的解析, 传入参数 日志等级 日志标签 日志内容;

\-- **宏定义** : \_\_android\_log\_write 方法太麻烦, 这里做出一个映射, LOGD(...) 输出debug级别的日志, LOGI(...) 输出Info级别的日志;

\--**LogCat日志级别** : verbose < debug < info < warn < error < assert;

**使用到的log.h文件内容解析** : \_\_android\_log\_write 方法中的日志等级参数就使用 枚举中的内容

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* Android log priority values, in ascending priority order. 日志等级
3.   \*/
4.  **typedef** **enum** android\_LogPriority \{
5.      ANDROID\_LOG\_UNKNOWN = 0,
6.      ANDROID\_LOG\_DEFAULT,    /\* only for SetMinPriority() \*/
7.      ANDROID\_LOG\_VERBOSE,
8.      ANDROID\_LOG\_DEBUG,
9.      ANDROID\_LOG\_INFO,
10.     ANDROID\_LOG\_WARN,
11.     ANDROID\_LOG\_ERROR,
12.     ANDROID\_LOG\_FATAL,
13.     ANDROID\_LOG\_SILENT,     /\* only for SetMinPriority(); must be last \*/
14. \} android\_LogPriority;
15.
16. /\*
17.  \* Send a simple string to the log. 向LogCat中输出日志
18.     参数介绍: 日志优先级 , 日志标签 , 日志内容
19.  \*/
20. **int** \_\_android\_log\_write(**int** prio, **const** **char** \*tag, **const** **char** \*text);

**C语言中输入输出函数占位符介绍** :

<table>
 <tbody>
 <tr>
 <td>占位符</td>
 <td>数据类型</td>
 </tr>
 <tr>
 <td>%d</td>
 <td>int</td>
 </tr>
 <tr>
 <td>%ld</td>
 <td>long int</td>
 </tr>
 <tr>
 <td>%c</td>
 <td>char</td>
 </tr>
 <tr>
 <td>%f</td>
 <td>float</td>
 </tr>
 <tr>
 <td>&amp;lf</td>
 <td>double</td>
 </tr>
 <tr>
 <td>%x</td>
 <td>十六进制</td>
 </tr>
 <tr>
 <td>%O</td>
 <td>八进制</td>
 </tr>
 <tr>
 <td>%s</td>
 <td>字符串</td>
 </tr>
 </tbody>
</table>

### (2) Android.mk增加liblog.so动态库 ###

**在该make配置文件中, 增加一行** : LOCAL\_LDLIBS += -llog , 该语句添加在 LOCAL\_SRC\_FILES 语句下面一行;

**完整的Android.mk文件** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  LOCAL\_PATH := $(call my-dir)
2.
3.  include $(CLEAR\_VARS)
4.
5.  LOCAL\_MODULE    := DataProvider
6.  LOCAL\_SRC\_FILES := DataProvider.c
7.  \#增加log函数对应的函数库 liblog.so  libthread\_db.a
8.  LOCAL\_LDLIBS += -llog -lthread\_db
9.  include $(BUILD\_SHARED\_LIBRARY)

**函数库位置** : android-ndk-r9c\\platforms\\android-9\\arch-arm\\usr\\lib;

**函数库截图** : 从该目录下的 liglog.so可以看出, 存在该库;

![20140206154355906][]

**引入函数库方法** : 使用 LOCAL\_LDLIBS += -l函数库名, 注意**函数库名不带lib前缀** 和**.so 后缀**, 同时可以添加多个库, 使用 -l库1 -l库2 -库3 ;

### (3) 编译执行 ###

**根据(1) 中的占位符, 编写打印日志代码**:

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  //Java中的int对应的是C语言中的long类型, 对应JNI中的jint类型, C语言中
2.  LOGI("JNI\_日志 : x = %ld , y = %ld" , x , y);

**最终的包含打印日志的完整代码** : 注意, 这里有一处可能错误, 如果是32位机器, int类型占位符使用 %d 即可;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include <jni.h>
2. \#include <android/log.h>
3. \#define LOG\_TAG "System.out"
4. \#define LOGD(...) \_\_android\_log\_print(ANDROID\_LOG\_DEBUG, LOG\_TAG, \_\_VA\_ARGS\_\_)
5. \#define LOGI(...) \_\_android\_log\_print(ANDROID\_LOG\_INFO, LOG\_TAG, \_\_VA\_ARGS\_\_)
6.
7.
8. //方法签名, Java环境 和 调用native方法的类 必不可少, 后面的参数就是native方法的参数
9. jint Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_add(JNIEnv \* env, jobject obj, jint x, jint y)
10. \{
11.     //Java中的int对应的是C语言中的long类型, 对应JNI中的jint类型, C语言中
12.     LOGI("JNI\_日志 : x = %ld , y = %ld" , x , y);
13.     **return** x + y;
14. \}

**重新编译C文件** : 执行  **/android-ndk-r9c/ndk-build**命令;

\-- **第一次编译** : 出现警告, long int占位符行不通, 注意区分机器位长, 64位 与 32位不同, 这样编译出现的结果就不会打印日志;

![20140206155158937][]

\-- **第二次编译** : 将占位符改为 %d ;

![20140206160147875][]

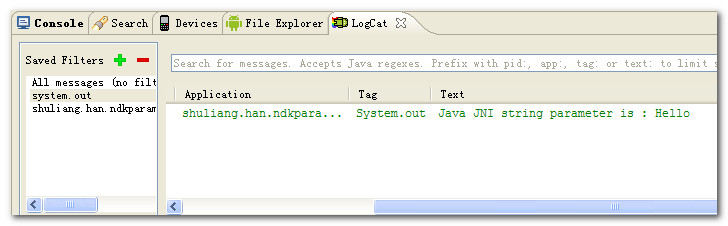

**执行按钮之后打印的日志** : 虽然有乱码, 不过显示出来了;

![20140206160218625][]

![20140206184130671][]

## 4. 字符串处理 ##

**Java中的String转为C语言中的char字符串** : 下面的工具方法可以在C程序中解决这个问题;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. // java中的jstring, 转化为c的一个字符数组
2. **char**\* Jstring2CStr(JNIEnv\* env, jstring jstr) \{
3. <span style="white-space:pre">  //声明了一个字符串变量 rtn
4. <span style="white-space:pre">  **char**\* rtn = NULL;
5. <span style="white-space:pre">  //找到Java中的String的Class对象
6. <span style="white-space:pre">  jclass clsstring = (\*env)->FindClass(env, "java/lang/String");
7. <span style="white-space:pre">  //创建一个Java中的字符串 "GB2312"
8. <span style="white-space:pre">  jstring strencode = (\*env)->NewStringUTF(env, "GB2312");
9. <span style="white-space:pre">  /\*
10. <span style="white-space:pre">   \* 获取String中定义的方法 getBytes(), 该方法的参数是 String类型的, 返回值是 byte\[\]数组
11. <span style="white-space:pre">   \* "(Ljava/lang/String;)\[B" 方法前面解析 :
12. <span style="white-space:pre">   \* -- Ljava/lang/String; 表示参数是String字符串
13. <span style="white-space:pre">   \* -- \[B : 中括号表示这是一个数组, B代表byte类型, 返回值是一个byte数组
14. <span style="white-space:pre">   \*/
15. <span style="white-space:pre">  jmethodID mid = (\*env)->GetMethodID(env, clsstring, "getBytes",
16. <span style="white-space:pre">          "(Ljava/lang/String;)\[B");
17. <span style="white-space:pre">  //调用Java中的getBytes方法, 传入参数介绍 参数②表示调用该方法的对象, 参数③表示方法id , 参数④表示方法参数
18. <span style="white-space:pre">  jbyteArray barr = (jbyteArray)(\*env)->CallObjectMethod(env, jstr, mid,
19. <span style="white-space:pre">          strencode); // String .getByte("GB2312");
20. <span style="white-space:pre">  //获取数组的长度
21. <span style="white-space:pre">  jsize alen = (\*env)->GetArrayLength(env, barr);
22. <span style="white-space:pre">  //获取数组中的所有的元素 , 存放在 jbyte\*数组中
23. <span style="white-space:pre">  jbyte\* ba = (\*env)->GetByteArrayElements(env, barr, JNI\_FALSE);
24. <span style="white-space:pre">  //将Java数组中所有元素拷贝到C的char\*数组中, 注意C语言数组结尾要加一个 '\\0'
25. <span style="white-space:pre">  **if** (alen > 0) \{
26. <span style="white-space:pre">      rtn = (**char**\*) malloc(alen + 1); //new   char\[alen+1\]; "\\0"
27. <span style="white-space:pre">      memcpy(rtn, ba, alen);
28. <span style="white-space:pre">      rtn\[alen\] = 0;
29. <span style="white-space:pre">  \}
30. <span style="white-space:pre">  (\*env)->ReleaseByteArrayElements(env, barr, ba, 0); //释放内存
31.
32.
33. <span style="white-space:pre">  **return** rtn;
34. \}

**Jstring2CStr方法讲解** :

a. **获取Java中String类型的class对象** : 参数 : 上下文环境 env, String类完整路径 ;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jclass clsstring = (\*env)->FindClass(env, "java/lang/String");

b.**创建Java字符串** : 使用 NewStringUTF 方法;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jstring strencode = (\*env)->NewStringUTF(env, "GB2312");

c. **获取String中的getBytes()方法** : 参数介绍 ① env 上下文环境 ② 完整的类路径 ③ 方法名 ④ 方法签名, 方法签名 Ljava/lang/String; 代表参数是String字符串, \[B  中括号表示这是一个数组, B代表byte类型, 返回值是一个byte数组;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jmethodID mid = (\*env)->GetMethodID(env, clsstring, "getBytes",
2.          "(Ljava/lang/String;)\[B");

d.  **获取数组的长度** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jsize alen = (\*env)->GetArrayLength(env, barr);

e. 获取数组元素 : 获取数组中的所有的元素 , 存放在 jbyte\*数组中;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jbyte\* ba = (\*env)->GetByteArrayElements(env, barr, JNI\_FALSE);

f. **数组拷贝**: 将Java数组中所有元素拷贝到C的char\*数组中, 注意C语言数组结尾要加一个 '\\0';

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **if** (alen > 0) \{
2.      rtn = (**char**\*) malloc(alen + 1); //new   char\[alen+1\]; "\\0"
3.      memcpy(rtn, ba, alen);
4.      rtn\[alen\] = 0;
5.  \}

g. **释放内存** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  (\*env)->ReleaseByteArrayElements(env, barr, ba, 0); //释放内存

**作者** : **万境绝尘 **

**转载请注明出处** : [**http://blog.csdn.net/shulianghan/article/details/18964835**][http_blog.csdn.net_shulianghan_article_details_18964835]

**C语言方法** : 注意调用Jstring2CStr方法之后要强转, 否则会出错, Jstring2CStr方法要定义在该方法的前面, C语言中的方法要先声明才能使用;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jstring Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_sayHelloInc(JNIEnv \*env, jobject obj, jstring str)
2.  \{
3.      **char** \*p = (**char**\*)Jstring2CStr(env, str);
4.      //打印Java传递过来的数据
5.      LOGI("Java JNI string parameter is : %s", p);
6.
7.      **char** \*append = "append";
8.
9.      //strcat(dest, source) 函数可以将source字符串 添加到dest字符串后面
10.     **return** (\*env)->NewStringUTF(env, strcat(p, append));
11. \}

\--  **如果没有强转会出现下面的错误** : char \*p = Jstring2CStr(env, str);
![20140206183638187][]

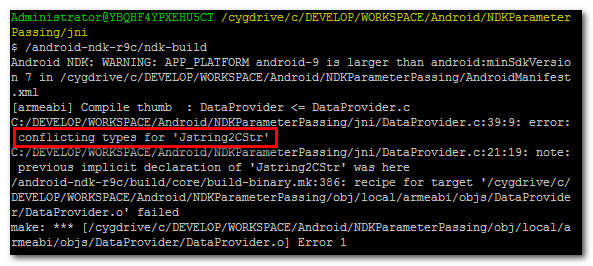

\--  **将Jstring2CStr方法定义在主方法下面会出现下面错误** :

![20140206183825406][]

**Java源码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **case** R.id.sayHelloInc:
2.      Toast.makeText(getApplicationContext(), dataProvider.sayHelloInc("Hello"), Toast.LENGTH\_LONG).show();
3.      **break**;

**编译之后运行结果** :

![20140206184007406][]

![20140206184042125][]

## 5. 开发JNI程序流程 ##

a. **C语言类库接口** : 存在C语言类库, 调用接口为login\_server(char\* address, char\* username, char\* password);
b.  **Java定义本地方法** : public native void LoginServer(String address, String user, String pwd);

c. **C语言JNI代码** : Java\_包名\_类名\_LoginServer(JNIEnv\* env, jobject obj, jstring address, jstring user, jstring pwd)\{...调C接口\};


**注意跨语言字符串转换**: JNI方法中, 要将Java的String字符串转为C中的char\*字符串;


**首先验证C码农提供的代码是否可用** : 验证该api是否可用, 在一个 int main() 函数中进行测试, 根据该测试代码查看方法执行相关的情况;

## 6. 数组参数处理 ##

**模块讲解** : 在该模块中, Java语言传递一个int数组参数给C语言, C语言将这一组参数读取出来, 并且输出到Android的LogCat中, 这里涉及到了两个重要的JNI方法, 一个数**获取数组长度方法**, 一个是**获取数组中每个元素的方法**;


**获取数组长度方法** : jni中定义 - jsize (\*GetArrayLength)(JNIEnv\*, jarray);
**创建数组相关方法** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jbooleanArray (\*NewBooleanArray)(JNIEnv\*, jsize);
2.  jbyteArray    (\*NewByteArray)(JNIEnv\*, jsize);
3.  jcharArray    (\*NewCharArray)(JNIEnv\*, jsize);
4.  jshortArray   (\*NewShortArray)(JNIEnv\*, jsize);
5.  jintArray     (\*NewIntArray)(JNIEnv\*, jsize);
6.  jlongArray    (\*NewLongArray)(JNIEnv\*, jsize);
7.  jfloatArray   (\*NewFloatArray)(JNIEnv\*, jsize);
8.  jdoubleArray  (\*NewDoubleArray)(JNIEnv\*, jsize);

**获取数组元素相关方法** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jboolean\*   (\*GetBooleanArrayElements)(JNIEnv\*, jbooleanArray, jboolean\*);
2.  jbyte\*      (\*GetByteArrayElements)(JNIEnv\*, jbyteArray, jboolean\*);
3.  jchar\*      (\*GetCharArrayElements)(JNIEnv\*, jcharArray, jboolean\*);
4.  jshort\*     (\*GetShortArrayElements)(JNIEnv\*, jshortArray, jboolean\*);
5.  jint\*       (\*GetIntArrayElements)(JNIEnv\*, jintArray, jboolean\*);
6.  jlong\*      (\*GetLongArrayElements)(JNIEnv\*, jlongArray, jboolean\*);
7.  jfloat\*     (\*GetFloatArrayElements)(JNIEnv\*, jfloatArray, jboolean\*);
8.  jdouble\*    (\*GetDoubleArrayElements)(JNIEnv\*, jdoubleArray, jboolean\*);

**C语言代码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. jintArray Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_intMethod(JNIEnv \*env, jobject obj, jintArray arr)
2. \{
3.     //获取arr大小
4.     **int** len = (\*env)->GetArrayLength(env, arr);
5.
6.     //在LogCat中打印出arr的大小
7.     LOGI("the length of array is %d", len);
8.
9.     //如果长度为0, 返回arr
10.     **if**(len == 0)
11.         **return** arr;
12.
13.     //如果长度大于0, 那么获取数组中的每个元素
14.     jint\* p = (\*env)->GetIntArrayElements(env, arr, 0);
15.
16.     //打印出数组中每个元素的值
17.     **int** i = 0;
18.     **for**(; i < len; i ++)
19.     \{
20.         LOGI("arr\[%d\] = %d", i, \*(p + i));
21.     \}
22.
23.     **return** arr;
24.
25. \}

**Java代码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **case** R.id.intMethod:
2.      **int**\[\] array = \{ 1, 2, 3, 4, 5\};
3.      dataProvider.intMethod(array);
4.      **break**;

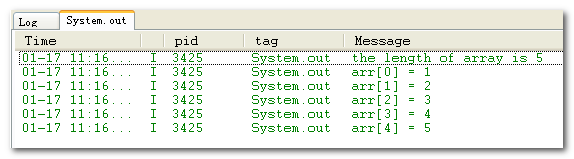

**执行结果** : 上面的那种LogCat竟然启动失败, 只能将就着用这个了;

![20140207144250609][]

## 7. 本程序源码 ##

**XML布局文件** :

**\[html\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. **<****LinearLayout** xmlns:android="http://schemas.android.com/apk/res/android"
2.     xmlns:tools="http://schemas.android.com/tools"
3.     android:orientation="vertical"
4.     android:layout\_width="match\_parent"
5.     android:layout\_height="match\_parent" **>**
6.
7.     **<****Button**
8.         android:id="@+id/add"
9.         android:layout\_width="wrap\_content"
10.         android:layout\_height="wrap\_content"
11.         android:text="调用 add 本地 方法"
12.         android:onClick="onClick"**/>**
13.
14.     **<****Button**
15.         android:id="@+id/sayHelloInc"
16.         android:layout\_width="wrap\_content"
17.         android:layout\_height="wrap\_content"
18.         android:text="调用 sayHelloInc 本地 方法"
19.         android:onClick="onClick"**/>**
20.
21.     **<****Button**
22.         android:id="@+id/intMethod"
23.         android:layout\_width="wrap\_content"
24.         android:layout\_height="wrap\_content"
25.         android:text="调用 intMethod 本地 方法"
26.         android:onClick="onClick"**/>**
27.
28. **</****LinearLayout****>**

**Java源码** :

\-- **MainActivity源码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shuliang.han.ndkparameterpassing;
2.
3.  **import** android.app.Activity;
4.  **import** android.os.Bundle;
5.  **import** android.view.View;
6.  **import** android.widget.Toast;
7.
8.  **public** **class** MainActivity **extends** Activity \{
9.
10.     **static**\{
11.         System.loadLibrary("DataProvider");
12.     \}
13.
14.     DataProvider dataProvider;
15.     @Override
16.     **public** **void** onCreate(Bundle savedInstanceState) \{
17.         **super**.onCreate(savedInstanceState);
18.         setContentView(R.layout.activity\_main);
19.         dataProvider = **new** DataProvider();
20.     \}
21.
22.     **public** **void** onClick(View view) \{
23.
24.         **int** id = view.getId();
25.
26.         **switch** (id) \{
27.             **case** R.id.add:
28.                 **int** result = dataProvider.add(1, 2);
29.                 Toast.makeText(getApplicationContext(), "the add result : " + result, Toast.LENGTH\_LONG).show();
30.                 **break**;
31.
32.             **case** R.id.sayHelloInc:
33.                 Toast.makeText(getApplicationContext(), dataProvider.sayHelloInc("Hello"), Toast.LENGTH\_LONG).show();
34.                 **break**;
35.
36.             **case** R.id.intMethod:
37.                 **int**\[\] array = \{ 1, 2, 3, 4, 5\};
38.                 dataProvider.intMethod(array);
39.                 **break**;
40.
41.             **default**:
42.                 **break**;
43.         \}
44.     \}
45.
46. \}

\-- **DataProvider源码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shuliang.han.ndkparameterpassing;
2.
3.  **public** **class** DataProvider \{
4.
5.      //将Java中的两个int值 传给C语言, 进行相加后, 返回java语言 shuliang.han.ndkparameterpassing.DataProvider
6.      **public** **native** **int** add(**int** x, **int** y);
7.
8.      //将Java字符串传递给C语言, C语言处理字符串之后, 将处理结果返回给java
9.      **public** **native** String sayHelloInc(String s);
10.
11.     //将java中的int数组传递给C语言, C语言为每个元素加10, 返回给Java
12.     **public** **native** **int**\[\] intMethod(**int**\[\] nums);
13.
14. \}

**JNI相关源码** :

\-- **Android.mk源码** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  LOCAL\_PATH := $(call my-dir)
2.
3.  include $(CLEAR\_VARS)
4.
5.  LOCAL\_MODULE    := DataProvider
6.  LOCAL\_SRC\_FILES := DataProvider.c
7.  \#增加log函数对应的log库
8.  LOCAL\_LDLIBS += -llog
9.
10. include $(BUILD\_SHARED\_LIBRARY)

\-- **DataProvider.c 主程序源码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include <jni.h>
2. \#include <string.h>
3. \#include <android/log.h>
4. \#define LOG\_TAG "System.out"
5. \#define LOGD(...) \_\_android\_log\_print(ANDROID\_LOG\_DEBUG, LOG\_TAG, \_\_VA\_ARGS\_\_)
6. \#define LOGI(...) \_\_android\_log\_print(ANDROID\_LOG\_INFO, LOG\_TAG, \_\_VA\_ARGS\_\_)
7.
8. // java中的jstring, 转化为c的一个字符数组
9. **char**\* Jstring2CStr(JNIEnv\* env, jstring jstr) \{
10. <span style="white-space:pre">  //声明了一个字符串变量 rtn
11. <span style="white-space:pre">  **char**\* rtn = NULL;
12. <span style="white-space:pre">  //找到Java中的String的Class对象
13. <span style="white-space:pre">  jclass clsstring = (\*env)->FindClass(env, "java/lang/String");
14. <span style="white-space:pre">  //创建一个Java中的字符串 "GB2312"
15. <span style="white-space:pre">  jstring strencode = (\*env)->NewStringUTF(env, "GB2312");
16. <span style="white-space:pre">  /\*
17. <span style="white-space:pre">   \* 获取String中定义的方法 getBytes(), 该方法的参数是 String类型的, 返回值是 byte\[\]数组
18. <span style="white-space:pre">   \* "(Ljava/lang/String;)\[B" 方法前面解析 :
19. <span style="white-space:pre">   \* -- Ljava/lang/String; 表示参数是String字符串
20. <span style="white-space:pre">   \* -- \[B : 中括号表示这是一个数组, B代表byte类型, 返回值是一个byte数组
21. <span style="white-space:pre">   \*/
22. <span style="white-space:pre">  jmethodID mid = (\*env)->GetMethodID(env, clsstring, "getBytes",
23. <span style="white-space:pre">          "(Ljava/lang/String;)\[B");
24. <span style="white-space:pre">  //调用Java中的getBytes方法, 传入参数介绍 参数②表示调用该方法的对象, 参数③表示方法id , 参数④表示方法参数
25. <span style="white-space:pre">  jbyteArray barr = (jbyteArray)(\*env)->CallObjectMethod(env, jstr, mid,
26. <span style="white-space:pre">          strencode); // String .getByte("GB2312");
27. <span style="white-space:pre">  //获取数组的长度
28. <span style="white-space:pre">  jsize alen = (\*env)->GetArrayLength(env, barr);
29. <span style="white-space:pre">  //获取数组中的所有的元素 , 存放在 jbyte\*数组中
30. <span style="white-space:pre">  jbyte\* ba = (\*env)->GetByteArrayElements(env, barr, JNI\_FALSE);
31. <span style="white-space:pre">  //将Java数组中所有元素拷贝到C的char\*数组中, 注意C语言数组结尾要加一个 '\\0'
32. <span style="white-space:pre">  **if** (alen > 0) \{
33. <span style="white-space:pre">      rtn = (**char**\*) malloc(alen + 1); //new   char\[alen+1\]; "\\0"
34. <span style="white-space:pre">      memcpy(rtn, ba, alen);
35. <span style="white-space:pre">      rtn\[alen\] = 0;
36. <span style="white-space:pre">  \}
37. <span style="white-space:pre">  (\*env)->ReleaseByteArrayElements(env, barr, ba, 0); //释放内存
38.
39.
40. <span style="white-space:pre">  **return** rtn;
41. \}
42.
43. //方法签名, Java环境 和 调用native方法的类 必不可少, 后面的参数就是native方法的参数
44. jint Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_add(JNIEnv \* env, jobject obj, jint x, jint y)
45. \{
46.     //Java中的int对应的是C语言中的long类型, 对应JNI中的jint类型, C语言中
47.     LOGI("JNI\_log : x = %d , y = %d" , x , y);
48.     **return** x + y;
49. \}
50.
51. jstring Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_sayHelloInc(JNIEnv \*env, jobject obj, jstring str)
52. \{
53.     **char** \*p = (**char**\*)Jstring2CStr(env, str);
54.     //打印Java传递过来的数据
55.     LOGI("Java JNI string parameter is : %s", p);
56.
57.     **char** \*append = "append";
58.
59.     //strcat(dest, source) 函数可以将source字符串 添加到dest字符串后面
60.     **return** (\*env)->NewStringUTF(env, strcat(p, append));
61. \}
62.
63. jintArray Java\_shuliang\_han\_ndkparameterpassing\_DataProvider\_intMethod(JNIEnv \*env, jobject obj, jintArray arr)
64. \{
65.     //获取arr大小
66.     **int** len = (\*env)->GetArrayLength(env, arr);
67.
68.     //在LogCat中打印出arr的大小
69.     LOGI("the length of array is %d", len);
70.
71.     //如果长度为0, 返回arr
72.     **if**(len == 0)
73.         **return** arr;
74.
75.     //如果长度大于0, 那么获取数组中的每个元素
76.     jint\* p = (\*env)->GetIntArrayElements(env, arr, 0);
77.
78.     //打印出数组中每个元素的值
79.     **int** i = 0;
80.     **for**(; i < len; i ++)
81.     \{
82.         LOGI("arr\[%d\] = %d", i, \*(p + i));
83.     \}
84.
85.     **return** arr;
86.
87. \}

## 8. 上传代码到GitHub ##

**创建新项目** : han1202012/NDKParameterPassing ;
\-- **SSH地址** : git@github.com:han1202012/NDKParameterPassing.git ;
\-- **HTTP地址** : https://github.com/han1202012/NDKParameterPassing.git ;

# 五. C语言代码回调Java方法 #

**C语言回调Java方法场景** :

\-- **复用方法** : 使用Java对象, 复用Java中的方法;

\-- **激活Java** : C程序后台运行, 该后台程序一直运行, 某个时间出发后需要启动Java服务, 激活Android中的某个界面, 例如使用Intent启动一个Activity;

## 1. C代码回调Java方法的流程 ##

### (1) 找到java对应的Class ###

创建一个char\*数组, 然后使用jni.h中提供的FindClass方法获取jclass返回值;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
2.  **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
3.
4.
5.  jclass dpclazz = (\*env)->FindClass(env, classname);

### (2) 找到要调用的方法的methodID ###

使用jni.h中提供的GetMethodID方法, 获取jmethodID, 传入参数 ①JNIEnv指针 ②Class对象 ③ 方法名 ④方法签名, 在这里方法名和方法签名确定一个方法, 方法签名就是方法的返回值 与 参数的唯一标示;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
2.  jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "Add", "(II)I");

**找到静态方法** : 如果方法是静态的, 就使用GetStaticMethod方法获取

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jmethodID GetStaticMethodID(jclass clazz, **const** **char**\* name, **const** **char**\* sig)
2.      \{ **return** functions->GetStaticMethodID(**this**, clazz, name, sig); \}

### (3) 在C语言中调用相应方法 ###

**普通方法** : CallTypeMethod , 其中的Type随着返回值类型的不同而改变;

**参数介绍** : ① JNIEnv指针 ②调用该native方法的对象 ③方法的methodID ④⑤... 后面是可变参数, 这些参数是

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  jmethodID   (\*GetMethodID)(JNIEnv\*, jclass, **const** **char**\*, **const** **char**\*);
2.
3.  jobject     (\*CallObjectMethod)(JNIEnv\*, jobject, jmethodID, ...);
4.  jobject     (\*CallObjectMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
5.  jobject     (\*CallObjectMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
6.  jboolean    (\*CallBooleanMethod)(JNIEnv\*, jobject, jmethodID, ...);
7.  jboolean    (\*CallBooleanMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
8.  jboolean    (\*CallBooleanMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
9.  jbyte       (\*CallByteMethod)(JNIEnv\*, jobject, jmethodID, ...);
10. jbyte       (\*CallByteMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
11. jbyte       (\*CallByteMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
12. jchar       (\*CallCharMethod)(JNIEnv\*, jobject, jmethodID, ...);
13. jchar       (\*CallCharMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
14. jchar       (\*CallCharMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
15. jshort      (\*CallShortMethod)(JNIEnv\*, jobject, jmethodID, ...);
16. jshort      (\*CallShortMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
17. jshort      (\*CallShortMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
18. jint        (\*CallIntMethod)(JNIEnv\*, jobject, jmethodID, ...);
19. jint        (\*CallIntMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
20. jint        (\*CallIntMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
21. jlong       (\*CallLongMethod)(JNIEnv\*, jobject, jmethodID, ...);
22. jlong       (\*CallLongMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
23. jlong       (\*CallLongMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);
24. jfloat      (\*CallFloatMethod)(JNIEnv\*, jobject, jmethodID, ...) \_\_NDK\_FPABI\_\_;
25. jfloat      (\*CallFloatMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**) \_\_NDK\_FPABI\_\_;
26. jfloat      (\*CallFloatMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*) \_\_NDK\_FPABI\_\_;
27. jdouble     (\*CallDoubleMethod)(JNIEnv\*, jobject, jmethodID, ...) \_\_NDK\_FPABI\_\_;
28. jdouble     (\*CallDoubleMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**) \_\_NDK\_FPABI\_\_;
29. jdouble     (\*CallDoubleMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*) \_\_NDK\_FPABI\_\_;
30. **void**        (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
31. **void**        (\*CallVoidMethodV)(JNIEnv\*, jobject, jmethodID, **va\_list**);
32. **void**        (\*CallVoidMethodA)(JNIEnv\*, jobject, jmethodID, jvalue\*);

**静态方法** : CallStaticTypeMethod, 其中的Type随着返回值类型不同而改变;

## 2. 一些基本代码编写 ##

**Java代码** : 定义**一个callCcode本地方法**, 以及**三个Java方法**, 在jni中使用本地方法调用Java中的方法;

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shulaing.han.ndk\_callback;
2.
3.  **public** **class** DataProvider \{
4.
5.      **public** **native** **void** callCcode();
6.
7.      //C调用java中空方法 shulaing.han.ndk\_callback.DataProvider
8.
9.      **public** **void** helloFromJava()\{
10.         System.out.println("hello from java");
11.     \}
12.
13.     //C调用java中的带两个int参数的方法
14.     **public** **int** Add(**int** x,**int** y)\{
15.         **return** x + y;
16.     \}
17.
18.     //C调用java中参数为string的方法
19.     **public** **void** printString(String s)\{
20.         System.out.println(s);
21.     \}
22.
23. \}

**生成头文件** : 进入 bin/classed目录, 使用  **javah shulaing.han.ndk\_callback.DataProvider** 命令, 可以在bin/classes下生成头文件;

![20140207203856375][]

**头文件内容** : 文件名 : shulaing\_han\_ndk\_callback\_DataProvider.h ;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

**编写Android.mk文件** : 注意将LogCat日志输出系统动态库加入;

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  LOCAL\_PATH := $(call my-dir)
2.
3.  include $(CLEAR\_VARS)
4.
5.  LOCAL\_MODULE    := jni
6.  LOCAL\_SRC\_FILES := jni.c
7.  \#增加log函数对应的log库
8.  LOCAL\_LDLIBS += -llog
9.
10. include $(BUILD\_SHARED\_LIBRARY)

**编写jni的C代码** : 注意加入LogCat相关导入的包;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

## 3. C中回调Java的void返回值方法 ##

**使用JNIEnv指针获取Class对象** : 在jni.h文件中找到 - jclass (\*FindClass)(JNIEnv\*, const char\*);

\-- **参数介绍** : 第二个参数是类的路径字符串, 如 "/shuliang/han/ndk\_callback/DataProvider" ;

**获取Java类中定义的method方法** : 在jni.h中找到方法 - jmethodID (\*GetMethodID)(JNIEnv\*, jclass, const char\*, const char\*);

\-- **参数介绍** : 第二个参数是 Java类的Class对象, 第三个参数是方法名, 第四个参数是Java方法的签名;

**方法签名生成工具** : javap , 使用javap -s 命令即可生成方法签名;

![20140207210214562][]

**进入bin/classed目录下** : 执行 javap -s shulaing.han.ndk\_callback.DataProvider 命令, 即可显示出每个方法的签名;

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  $ javap -s shulaing.han.ndk\_callback.DataProvider
2.  Compiled from "DataProvider.java"
3.  public class shulaing.han.ndk\_callback.DataProvider extends java.lang.Object\{
4.  public shulaing.han.ndk\_callback.DataProvider();
5.    Signature: ()V
6.  public native void callCcode();
7.    Signature: ()V
8.  public void helloFromJava();
9.    Signature: ()V
10. public int Add(int, int);
11.   Signature: (II)I
12. public void printString(java.lang.String);
13.   Signature: (Ljava/lang/String;)V
14. \}

**截图** :

![20140207210837125][]

**方法签名介绍** :

\-- **返回值null, 参数null** : void helloFromJava() 方法的签名是 "()V", 括号里什么都没有代表参数为null, V代表返回值是void;

\-- **返回值int, 参数两个int** : int Add(int x,int y) 方法的签名是 "(II)I ", 括号中II表示两个int类型参数, 右边括号外的I代表返回值是int类型;

\-- **返回值null, 参数String** : void printString(String s) 方法签名是 "(Ljava/lang/String;)V", 括号中的Ljava/lang/String; 表示参数是String类型, V表示返回值是void;

**jni.h中定义的回调Java方法的相关函数** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

**C语言代码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include "shulaing\_han\_ndk\_callback\_DataProvider.h"
2. \#include <string.h>
3. \#include <android/log.h>
4. \#define LOG\_TAG "System.out"
5. \#define LOGD(...) \_\_android\_log\_print(ANDROID\_LOG\_DEBUG, LOG\_TAG, \_\_VA\_ARGS\_\_)
6. \#define LOGI(...) \_\_android\_log\_print(ANDROID\_LOG\_INFO, LOG\_TAG, \_\_VA\_ARGS\_\_)
7.
8. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode
9.   (JNIEnv \* env, jobject obj)
10. \{
11.     //调用DataProvider对象中的helloFromJava()方法
12.     //获取到某个对象, 获取对象中的方法, 调用获取到的方法
13.     LOGI("in code");
14.     //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
15.     **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
16.
17.
18.     jclass dpclazz = (\*env)->FindClass(env, classname);
19.     **if**(dpclazz == 0)
20.         LOGI("class not find !!!");
21.     **else**
22.         LOGI("class find !!!");
23.
24.     //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
25.     jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "helloFromJava", "()V");
26.     **if**(methodID == 0)
27.             LOGI("method not find !!!");
28.         **else**
29.             LOGI("method find !!!");
30.
31.     /\*
32.      \* 调用方法 void (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
33.      \* 参数介绍 : 后面的 ... 是可变参数, 如果该返回值void的方法有参数, 就将参数按照次序排列
34.      \*/
35.     LOGI("before call method");
36.     (\*env)->CallVoidMethod(env, obj, methodID);
37.     LOGI("after call method");
38.
39. \}

**Java代码** :

\--**XML布局文件代码** :

**\[html\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

\-- **MainActivity代码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shulaing.han.ndk\_callback;
2.
3.  **import** android.app.Activity;
4.  **import** android.os.Bundle;
5.  **import** android.view.View;
6.
7.  **public** **class** MainActivity **extends** Activity \{
8.
9.      **static**\{
10.         System.loadLibrary("jni");
11.     \}
12.     DataProvider dp;
13.
14.     @Override
15.     **protected** **void** onCreate(Bundle savedInstanceState) \{
16.         **super**.onCreate(savedInstanceState);
17.         setContentView(R.layout.activity\_main);
18.         dp = **new** DataProvider();
19.     \}
20.
21.     **public** **void** onClick(View view) \{
22.         **int** id = view.getId();
23.         **switch** (id) \{
24.             **case** R.id.call\_void\_method:
25.                 dp.callCcode();
26.                 **break**;
27.
28.             **default**:
29.                 **break**;
30.         \}
31.     \}
32.
33. \}

**执行结果** :

![20140207215815265][]

.

## 4. C代码回调Java中带String参数的方法 ##

**在DataProvider中添加两个native方法** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **public** **native** **void** callCcode();
2.  **public** **native** **void** callCcode1();
3.  **public** **native** **void** callCcode2();

**进入bin/classes目录, 使用 javah -jni shulaing.han.ndk\_callback.DataProvider 命令生成头文件** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. /\* DO NOT EDIT THIS FILE - it is machine generated \*/
2. \#include <jni.h>
3. /\* Header for class shulaing\_han\_ndk\_callback\_DataProvider \*/
4.
5. \#ifndef \_Included\_shulaing\_han\_ndk\_callback\_DataProvider
6. \#define \_Included\_shulaing\_han\_ndk\_callback\_DataProvider
7. \#ifdef \_\_cplusplus
8. **extern** "C" \{
9. \#endif
10. /\*
11.  \* Class:     shulaing\_han\_ndk\_callback\_DataProvider
12.  \* Method:    callCcode
13.  \* Signature: ()V
14.  \*/
15. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode
16.   (JNIEnv \*, jobject);
17.
18. /\*
19.  \* Class:     shulaing\_han\_ndk\_callback\_DataProvider
20.  \* Method:    callCcode1
21.  \* Signature: ()V
22.  \*/
23. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode1
24.   (JNIEnv \*, jobject);
25.
26. /\*
27.  \* Class:     shulaing\_han\_ndk\_callback\_DataProvider
28.  \* Method:    callCcode2
29.  \* Signature: ()V
30.  \*/
31. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode2
32.   (JNIEnv \*, jobject);
33.
34. \#ifdef \_\_cplusplus
35. \}
36. \#endif
37. \#endif

**jni C语言代码** : 这里只需要修改两处, 方法名, 获取方法id中的参数, 调用方法中最后加上一个Java参数;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode1
2.    (JNIEnv \*env, jobject obj)
3.  \{
4.      //调用DataProvider对象中的helloFromJava()方法
5.          //获取到某个对象, 获取对象中的方法, 调用获取到的方法
6.          LOGI("in code");
7.          //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
8.          **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
9.
10.
11.         jclass dpclazz = (\*env)->FindClass(env, classname);
12.         **if**(dpclazz == 0)
13.             LOGI("class not find !!!");
14.         **else**
15.             LOGI("class find !!!");
16.
17.         //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
18.         jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "printString", "(Ljava/lang/String;)V");
19.         **if**(methodID == 0)
20.                 LOGI("method not find !!!");
21.             **else**
22.                 LOGI("method find !!!");
23.
24.         /\*
25.          \* 调用方法 void (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
26.          \* 参数介绍 : 后面的 ... 是可变参数, 如果该返回值void的方法有参数, 就将参数按照次序排列
27.          \*/
28.         LOGI("before call method");
29.         (\*env)->CallVoidMethod(env, obj, methodID, (\*env)->NewStringUTF(env, "printString method callback success!!"));
30.         LOGI("after call method");
31. \}

**执行后的结果** :

![20140208144212640][]

## 5. C代码中回调带两个int类型的参数的方法 ##

**按照上面的流程, 不同之处就是jni中获取方法 和 方法id , 调用方法的jni函数不同** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode2
2.    (JNIEnv \*env, jobject obj)
3.  \{
4.      //调用DataProvider对象中的helloFromJava()方法
5.          //获取到某个对象, 获取对象中的方法, 调用获取到的方法
6.          LOGI("in code");
7.          //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
8.          **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
9.
10.
11.         jclass dpclazz = (\*env)->FindClass(env, classname);
12.         **if**(dpclazz == 0)
13.             LOGI("class not find !!!");
14.         **else**
15.             LOGI("class find !!!");
16.
17.         //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
18.         jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "Add", "(II)I");
19.         **if**(methodID == 0)
20.                 LOGI("method not find !!!");
21.             **else**
22.                 LOGI("method find !!!");
23.
24.         /\*
25.          \* 调用方法 void (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
26.          \* 参数介绍 : 后面的 ... 是可变参数, 如果该返回值void的方法有参数, 就将参数按照次序排列
27.          \*/
28.         LOGI("before call method");
29.         (\*env)->CallIntMethod(env, obj, methodID, 3, 5);
30.         LOGI("after call method");
31.
32. \}

**Java代码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **case** R.id.call\_int\_parameter\_method:
2.      dp.callCcode2();
3.      **break**;

**执行结果** :

![20140208171145750][]

**作者** : **万境绝尘 **

**转载请注明出处** : [**http://blog.csdn.net/shulianghan/article/details/18964835**][http_blog.csdn.net_shulianghan_article_details_18964835]

## 6. 完整源码  ##

**Java源码** :

\-- **DataProvider源码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shulaing.han.ndk\_callback;
2.
3.
4.  **public** **class** DataProvider \{
5.
6.      **public** **native** **void** callCcode();
7.      **public** **native** **void** callCcode1();
8.      **public** **native** **void** callCcode2();
9.
10.     //C调用java中空方法 shulaing.han.ndk\_callback.DataProvider
11.
12.     **public** **void** helloFromJava()\{
13.         System.out.println("hello from java");
14.     \}
15.
16.     //C调用java中的带两个int参数的方法
17.     **public** **int** Add(**int** x,**int** y)\{
18.         System.out.println("the add result is : " + (x + y));
19.         **return** x + y;
20.     \}
21.
22.     //C调用java中参数为string的方法
23.     **public** **void** printString(String s)\{
24.         System.out.println("in java code :" + s);
25.     \}
26.
27. \}

\-- **MainActivity源码** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** shulaing.han.ndk\_callback;
2.
3.  **import** android.app.Activity;
4.  **import** android.os.Bundle;
5.  **import** android.view.View;
6.
7.  **public** **class** MainActivity **extends** Activity \{
8.
9.      **static**\{
10.         System.loadLibrary("jni");
11.     \}
12.     DataProvider dp;
13.
14.     @Override
15.     **protected** **void** onCreate(Bundle savedInstanceState) \{
16.         **super**.onCreate(savedInstanceState);
17.         setContentView(R.layout.activity\_main);
18.         dp = **new** DataProvider();
19.     \}
20.
21.     **public** **void** onClick(View view) \{
22.         **int** id = view.getId();
23.         **switch** (id) \{
24.             **case** R.id.call\_void\_method:
25.                 dp.callCcode();
26.                 **break**;
27.
28.             **case** R.id.call\_string\_parameter\_method:
29.                 dp.callCcode1();
30.                 **break**;
31.
32.             **case** R.id.call\_int\_parameter\_method:
33.                 dp.callCcode2();
34.                 **break**;
35.
36.             **default**:
37.                 **break**;
38.         \}
39.     \}
40.
41. \}

**XML布局文件源码** :

**\[html\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. **<****LinearLayout** xmlns:android="http://schemas.android.com/apk/res/android"
2.     xmlns:tools="http://schemas.android.com/tools"
3.     android:layout\_width="match\_parent"
4.     android:layout\_height="match\_parent"
5.     android:orientation="vertical"
6.     android:paddingBottom="@dimen/activity\_vertical\_margin"
7.     android:paddingLeft="@dimen/activity\_horizontal\_margin"
8.     android:paddingRight="@dimen/activity\_horizontal\_margin"
9.     android:paddingTop="@dimen/activity\_vertical\_margin"
10.     tools:context=".MainActivity" **>**
11.
12.     **<****Button**
13.         android:id="@+id/call\_void\_method"
14.         android:layout\_width="wrap\_content"
15.         android:layout\_height="wrap\_content"
16.         android:onClick="onClick"
17.         android:text="C语言回调Java中的空方法" **/>**
18.
19.     **<****Button**
20.         android:id="@+id/call\_string\_parameter\_method"
21.         android:layout\_width="wrap\_content"
22.         android:layout\_height="wrap\_content"
23.         android:onClick="onClick"
24.         android:text="C语言回调Java中的String参数方法" **/>**
25.
26.     **<****Button**
27.         android:id="@+id/call\_int\_parameter\_method"
28.         android:layout\_width="wrap\_content"
29.         android:layout\_height="wrap\_content"
30.         android:onClick="onClick"
31.         android:text="C语言回调Java中的int参数方法" **/>**
32.
33. **</****LinearLayout****>**

**jni源码** :

\-- **头文件源码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

\-- **Android.mk源码** :

**\[plain\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

\-- **jni主程序源码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#include "shulaing\_han\_ndk\_callback\_DataProvider.h"
2. \#include "first.h"
3. \#include <string.h>
4. \#include <android/log.h>
5. \#define LOG\_TAG "System.out"
6. \#define LOGD(...) \_\_android\_log\_print(ANDROID\_LOG\_DEBUG, LOG\_TAG, \_\_VA\_ARGS\_\_)
7. \#define LOGI(...) \_\_android\_log\_print(ANDROID\_LOG\_INFO, LOG\_TAG, \_\_VA\_ARGS\_\_)
8.
9. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode
10.   (JNIEnv \* env, jobject obj)
11. \{
12.     //调用DataProvider对象中的helloFromJava()方法
13.     //获取到某个对象, 获取对象中的方法, 调用获取到的方法
14.     LOGI("in code");
15.     //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
16.     **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
17.
18.
19.     jclass dpclazz = (\*env)->FindClass(env, classname);
20.     **if**(dpclazz == 0)
21.         LOGI("class not find !!!");
22.     **else**
23.         LOGI("class find !!!");
24.
25.     //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
26.     jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "helloFromJava", "()V");
27.     **if**(methodID == 0)
28.             LOGI("method not find !!!");
29.         **else**
30.             LOGI("method find !!!");
31.
32.     /\*
33.      \* 调用方法 void (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
34.      \* 参数介绍 : 后面的 ... 是可变参数, 如果该返回值void的方法有参数, 就将参数按照次序排列
35.      \*/
36.     LOGI("before call method");
37.     (\*env)->CallVoidMethod(env, obj, methodID);
38.     LOGI("after call method");
39.
40. \}
41.
42. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode1
43.   (JNIEnv \*env, jobject obj)
44. \{
45.     //调用DataProvider对象中的helloFromJava()方法
46.         //获取到某个对象, 获取对象中的方法, 调用获取到的方法
47.         LOGI("in code");
48.         //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
49.         **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
50.
51.
52.         jclass dpclazz = (\*env)->FindClass(env, classname);
53.         **if**(dpclazz == 0)
54.             LOGI("class not find !!!");
55.         **else**
56.             LOGI("class find !!!");
57.
58.         //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
59.         jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "printString", "(Ljava/lang/String;)V");
60.         **if**(methodID == 0)
61.                 LOGI("method not find !!!");
62.             **else**
63.                 LOGI("method find !!!");
64.
65.         /\*
66.          \* 调用方法 void (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
67.          \* 参数介绍 : 后面的 ... 是可变参数, 如果该返回值void的方法有参数, 就将参数按照次序排列
68.          \*/
69.         LOGI("before call method");
70.         (\*env)->CallVoidMethod(env, obj, methodID, (\*env)->NewStringUTF(env, "printString method callback success!!"));
71.         LOGI("after call method");
72. \}
73.
74. /\*
75.  \* 实际开发的情况
76.  \* C代码工程师给我们 first.h first.c , 我们只需要将first.h引入, 然后就可以使用其中的方法了
77.  \*/
78. JNIEXPORT **void** JNICALL Java\_shulaing\_han\_ndk\_1callback\_DataProvider\_callCcode2
79.   (JNIEnv \*env, jobject obj)
80. \{
81.     //调用DataProvider对象中的helloFromJava()方法
82.         //获取到某个对象, 获取对象中的方法, 调用获取到的方法
83.         LOGI("in code");
84.         //DataProvider完整类名 shulaing.han.ndk\_callback.DataProvider
85.         **char**\* classname = "shulaing/han/ndk\_callback/DataProvider";
86.
87.
88.         jclass dpclazz = (\*env)->FindClass(env, classname);
89.         **if**(dpclazz == 0)
90.             LOGI("class not find !!!");
91.         **else**
92.             LOGI("class find !!!");
93.
94.         //参数介绍 : 第二个参数是Class对象, 第三个参数是方法名,第四个参数是方法的签名, 获取到调用的method
95.         jmethodID methodID = (\*env)->GetMethodID(env, dpclazz, "Add", "(II)I");
96.         **if**(methodID == 0)
97.                 LOGI("method not find !!!");
98.             **else**
99.                 LOGI("method find !!!");
100.
101.         /\*
102.          \* 调用方法 void (\*CallVoidMethod)(JNIEnv\*, jobject, jmethodID, ...);
103.          \* 参数介绍 : 后面的 ... 是可变参数, 如果该返回值void的方法有参数, 就将参数按照次序排列
104.          \*/
105.         LOGI("before call method");
106.         (\*env)->CallIntMethod(env, obj, methodID, 3, 5);
107.         LOGI("after call method");
108.
109. \}

## 7. 将程序上传到GitHub中 ##

GitHub地址 :

\-- SSH : git@github.com:han1202012/NDK\_Callback.git

\-- HTTP : https://github.com/han1202012/NDK\_Callback.git

# 六. 实际开发中的环境 #

**这里举一个简单的小例子** :

\-- **在实际开发中, C工程师会给我们c文件如下** : first.h first.c, 一个C主程序, 一个头文件, 我们只需要将这个头文件引入到jni中的C代码中即可, 在我们自定义生成的签名函数中调用 first.h中的方法;

**first.h源码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  \#ifndef FIRST\_H
2.  \#define FIRST\_H
3.
4.  **extern** **int** first(**int**  x, **int**  y);
5.
6.  \#endif /\* FIRST\_H \*/

**first.c源码** :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  \#include "first.h"
2.
3.  **int**  first(**int**  x, **int**  y)
4.  \{
5.      **return** x + y;
6.  \}

**在签名函数中, 直接调用 first()方法即可**;

# 七 分析Log日志系统框架的JNI代码 #

**在这里分析日志输出函数** : Log.i(TAG, "log"), 分析该**日志系统的JNI层源码结构**;

**这里使用下载的Android2.3.3源码进行分析** : 在 [http://blog.csdn.net/shulianghan/article/details/17350401][http_blog.csdn.net_shulianghan_article_details_17350401] 中介绍了如何使用repo 和 git 下载Android源码 和 kernel 源码;

**LogJNI调用层次** : android.util.Log.java 中的接口 是**通过JNI调用 本地库** 并最终**调用内核驱动程序 Logger** 将日志信息写到 **内核空间中**.

**分析的源码文件** : "\\" 代表Android源代码的本目录;

\-- **Java代码** : \\frameworks\\base\\core\\java\\android\\util\\Log.java

\-- **JNI层实现代码** : \\frameworks\\base\\core\\jni\\android\_util\_Log.cpp

**下面的是Android自定义的JNI规范相关的源码** :

\-- **JNI规范头文件** : \\dalvik\\libnativehelper\\include\\nativehelper\\jni.h

\-- **JNI帮助文件** : ① \\dalvik\\libnativehelper\\include\\nativehelper\\JNIHelp.h  ② \\dalvik\\libnativehelper\\JNIHelp.c

\-- **JNI运行时文件** :  \\frameworks\\base\\core\\jni\\AndroidRuntime.cpp

**这里将上面几个文件上传到CSDN资源中, 便于查看** : [http://download.csdn.net/detail/han1202012/6905507][http_download.csdn.net_detail_han1202012_6905507] ;

## 1. 分析Log.java源码 ##

**Log.java分析** : 在Log.java文件中,**定义了 isLoggable 和 println\_native 两个Native方法**, 在Java方法中, 只需要事先**声明native方法, 不用实现方法体**, 可以直接调用;

**Log.java在Android源码中的位置** : \\frameworks\\base\\core\\java\\android\\util\\Log.java

**Log.java内容** :

**\[java\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **package** android.util;
2.
3.  **import** com.android.internal.os.RuntimeInit;
4.
5.  **import** java.io.PrintWriter;
6.  **import** java.io.StringWriter;
7.  **public** **final** **class** Log \{
8.
9.      ... ...
10.
11.     //打印日志
12.     **public** **static** **int** d(String tag, String msg) \{
13.         **return** println\_native(LOG\_ID\_MAIN, DEBUG, tag, msg);
14.     \}
15.
16.     //打印日志和异常
17.     **public** **static** **int** d(String tag, String msg, Throwable tr) \{
18.         **return** println\_native(LOG\_ID\_MAIN, DEBUG, tag, msg + '\\n' + getStackTraceString(tr));
19.     \}
20.
21.     //打印日志
22.     **public** **static** **int** i(String tag, String msg) \{
23.         **return** println\_native(LOG\_ID\_MAIN, INFO, tag, msg);
24.     \}
25.
26.     ... ...
27.
28.     //声明native方法
29.     **public** **static** **native** **boolean** isLoggable(String tag, **int** level);
30.
31.     ... ...
32.
33.     /\*\* @hide \*/ **public** **static** **final** **int** LOG\_ID\_MAIN = 0;
34.     /\*\* @hide \*/ **public** **static** **final** **int** LOG\_ID\_RADIO = 1;
35.     /\*\* @hide \*/ **public** **static** **final** **int** LOG\_ID\_EVENTS = 2;
36.     /\*\* @hide \*/ **public** **static** **final** **int** LOG\_ID\_SYSTEM = 3;
37.
38.     //声明native方法
39.     /\*\* @hide \*/ **public** **static** **native** **int** println\_native(**int** bufID,
40.             **int** priority, String tag, String msg);
41. \}

## 2. 分析Log系统JNI层源码 ##

**JNI层方法**: JNI层方法根据一定规则**与Java层声明的Native方法进行映射**, 然后可以通过JNIEnv指针提供的**JNI函数对Java层进行操作**;

**Log系统的JNI层文件是** : android\_util\_Log.cpp, 该文件路径 :\\frameworks\\base\\core\\jni\\android\_util\_Log.cpp 代码如下 :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. \#define LOG\_NAMESPACE "log.tag."
2. \#define LOG\_TAG "Log\_println"
3.
4. \#include <assert.h>
5. \#include <cutils/properties.h>
6. \#include <utils/Log.h>
7. \#include <utils/String8.h>
8.
9. \#include "jni.h"
10. \#include "utils/misc.h"
11. \#include "android\_runtime/AndroidRuntime.h"
12.
13. ... ...
14.
15. **namespace** android \{
16.
17. **struct** levels\_t \{
18.     jint verbose;
19.     jint debug;
20.     jint info;
21.     jint warn;
22.     jint error;
23.     jint assert;
24. \};
25. **static** levels\_t levels;
26.
27. **static** **int** toLevel(**const** **char**\* value)
28. \{
29.     **switch** (value\[0\]) \{
30.         **case** 'V': **return** levels.verbose;
31.         **case** 'D': **return** levels.debug;
32.         **case** 'I': **return** levels.info;
33.         **case** 'W': **return** levels.warn;
34.         **case** 'E': **return** levels.error;
35.         **case** 'A': **return** levels.assert;
36.         **case** 'S': **return** -1; // SUPPRESS
37.     \}
38.     **return** levels.info;
39. \}
40.
41. /\*
42.     实现Java层声明的 isLoggable 方法, 注意方法名不符合标准JNI规范
43.     标准的JNI规范方法名应该是 Java\_包名\_类名\_方法名
44.     其中传入了JNIEnv 和 jobject 参数, JNIEnv参数是Java运行环境, 可以与JVM进行交互
45.     jobject参数是包含Native方法的Java类对象
46.     该方法中可以通过JNIEnv调用本地库进行函数处理, 最后返回给Java层函数
47. \*/
48. **static** jboolean android\_util\_Log\_isLoggable(JNIEnv\* env, jobject clazz, jstring tag, jint level)
49. \{
50. \#ifndef HAVE\_ANDROID\_OS
51.     **return** **false**;
52. \#else /\* HAVE\_ANDROID\_OS \*/
53.     **int** len;
54.     **char** key\[PROPERTY\_KEY\_MAX\];
55.     **char** buf\[PROPERTY\_VALUE\_MAX\];
56.
57.     **if** (tag == NULL) \{
58.         **return** **false**;
59.     \}
60.
61.     jboolean result = **false**;
62.
63.     //调用了JNI函数
64.     **const** **char**\* chars = env->GetStringUTFChars(tag, NULL);
65.
66.     **if** ((strlen(chars)+**sizeof**(LOG\_NAMESPACE)) > PROPERTY\_KEY\_MAX) \{
67.         jclass clazz = env->FindClass("java/lang/IllegalArgumentException");
68.         **char** buf2\[200\];
69.         snprintf(buf2, **sizeof**(buf2), "Log tag \\"%s\\" exceeds limit of %d characters\\n",
70.                 chars, PROPERTY\_KEY\_MAX - **sizeof**(LOG\_NAMESPACE));
71.
72.         // release the chars!
73.         env->ReleaseStringUTFChars(tag, chars);
74.
75.         env->ThrowNew(clazz, buf2);
76.         **return** **false**;
77.     \} **else** \{
78.         strncpy(key, LOG\_NAMESPACE, **sizeof**(LOG\_NAMESPACE)-1);
79.         strcpy(key + **sizeof**(LOG\_NAMESPACE) - 1, chars);
80.     \}
81.
82.     env->ReleaseStringUTFChars(tag, chars);
83.
84.     len = property\_get(key, buf, "");
85.     **int** logLevel = toLevel(buf);
86.     **return** (logLevel >= 0 && level >= logLevel) ? **true** : **false**;
87. \#endif /\* HAVE\_ANDROID\_OS \*/
88. \}
89.
90. /\*
91.  \* In class android.util.Log:
92.  \*  public static native int println\_native(int buffer, int priority, String tag, String msg)
93.  \*/
94. **static** jint android\_util\_Log\_println\_native(JNIEnv\* env, jobject clazz,
95.         jint bufID, jint priority, jstring tagObj, jstring msgObj)
96. \{
97.     **const** **char**\* tag = NULL;
98.     **const** **char**\* msg = NULL;
99.
100.     **if** (msgObj == NULL) \{
101.         jclass npeClazz;
102.
103.         npeClazz = env->FindClass("java/lang/NullPointerException");
104.         assert(npeClazz != NULL);
105.
106.         env->ThrowNew(npeClazz, "println needs a message");
107.         **return** -1;
108.     \}
109.
110.     **if** (bufID < 0 || bufID >= LOG\_ID\_MAX) \{
111.         jclass npeClazz;
112.
113.         npeClazz = env->FindClass("java/lang/NullPointerException");
114.         assert(npeClazz != NULL);
115.
116.         env->ThrowNew(npeClazz, "bad bufID");
117.         **return** -1;
118.     \}
119.
120.     **if** (tagObj != NULL)
121.         tag = env->GetStringUTFChars(tagObj, NULL);  //调用JNI函数
122.     msg = env->GetStringUTFChars(msgObj, NULL);
123.
124.     **int** res = \_\_android\_log\_buf\_write(bufID, (android\_LogPriority)priority, tag, msg);
125.
126.     **if** (tag != NULL)
127.         env->ReleaseStringUTFChars(tagObj, tag); //调用JNI函数释放资源
128.     env->ReleaseStringUTFChars(msgObj, msg); //调用JNI函数释放资源
129.
130.     **return** res;
131. \}
132.
133. /\*
134.  \* JNI registration. JNI方法注册
135.  \*/
136. **static** JNINativeMethod gMethods\[\] = \{
137.     /\* name, signature, funcPtr \*/
138.     \{ "isLoggable",      "(Ljava/lang/String;I)Z", (**void**\*) android\_util\_Log\_isLoggable \},
139.     \{ "println\_native",  "(IILjava/lang/String;Ljava/lang/String;)I", (**void**\*) android\_util\_Log\_println\_native \},
140. \};
141.
142. **int** register\_android\_util\_Log(JNIEnv\* env)
143. \{
144.     jclass clazz = env->FindClass("android/util/Log");
145.
146.     **if** (clazz == NULL) \{
147.         LOGE("Can't find android/util/Log");
148.         **return** -1;
149.     \}
150.
151.     levels.verbose = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "VERBOSE", "I"));
152.     levels.debug = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "DEBUG", "I"));
153.     levels.info = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "INFO", "I"));
154.     levels.warn = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "WARN", "I"));
155.     levels.error = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "ERROR", "I"));
156.     levels.assert = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "ASSERT", "I"));
157.
158.     **return** AndroidRuntime::registerNativeMethods(env, "android/util/Log", gMethods, NELEM(gMethods));
159. \}
160.
161. \}; // namespace android

## 3. 声明JNI 与 Native 方法的映射关系 ##

**标准JNI规范** : 在标准的JNI规范中, Java中的Native方法 与 JNI层方法 是通过方法名的对应关系进行映射的, 我们通过 javah 工具生成JNI层头文件, 头文件中定义了规范的JNI层方法名, 这个方法名就与Java Native方法对应;

**Android自定义规范** : 在 \\dalvik\\libnativehelper\\include\\nativehelper\\jni.h 中定义了这样的映射关系 :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **typedef** **struct** \{
2.      **const** **char**\* name;       //Java层Native函数方法名
3.      **const** **char**\* signature;  //Java层Native函数的签名
4.      **void**\*       fnPtr;      //JNI层实现的方法
5.  \} JNINativeMethod;

**JNINativeMethod类型数据** : 在android\_util\_Log.cpp 中定义了一个该类型的数组 :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* JNI registration.
3.   \*/
4.  **static** JNINativeMethod gMethods\[\] = \{
5.      /\* name, signature, funcPtr \*/
6.      \{ "isLoggable",      "(Ljava/lang/String;I)Z", (**void**\*) android\_util\_Log\_isLoggable \},
7.      \{ "println\_native",  "(IILjava/lang/String;Ljava/lang/String;)I", (**void**\*) android\_util\_Log\_println\_native \},
8.  \};

**JNINativeMethod结构体作用** : JNINativeMethod是一个结构体类型, 声明了Native方法 与 JNI方法 的映射关系;

\-- **解析上面的数组中的元素** :

--- **Native方法** : "isLoggable" 是Java中声明的Native方法;

--- **方法签名** : "(Ljava/lang/String;I)Z" 表示该方法的签名, 参数是String类型 和 int类型, Z 表示 boolean类型;

--- **JNI方法** : (void\*) android\_util\_Log\_isLoggable 表示JNI层实现的方法指针;

## 4. 注册JNI方法到虚拟机中 ##

**映射关系体现到虚拟机中** :  在android\_util\_Log.cpp 中存在这样的方法 :

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  **int** register\_android\_util\_Log(JNIEnv\* env)
2.  \{
3.      jclass clazz = env->FindClass("android/util/Log");
4.
5.      **if** (clazz == NULL) \{
6.          LOGE("Can't find android/util/Log");
7.          **return** -1;
8.      \}
9.
10.     levels.verbose = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "VERBOSE", "I"));
11.     levels.debug = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "DEBUG", "I"));
12.     levels.info = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "INFO", "I"));
13.     levels.warn = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "WARN", "I"));
14.     levels.error = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "ERROR", "I"));
15.     levels.assert = env->GetStaticIntField(clazz, env->GetStaticFieldID(clazz, "ASSERT", "I"));
16.
17.     **return** AndroidRuntime::registerNativeMethods(env, "android/util/Log", gMethods, NELEM(gMethods));
18. \}
19.
20. \}; // namespace android

**核心方法** : 该函数调用了 AndroidRuntime::registerNativeMethods(env, "android/util/Log", gMethods, NELEM(gMethods)) 方法注册JNI方法;

**register\_android\_util\_Log调用时机** : 该函数是在Android系统启动的时候, 通过AndroidRuntime.cpp中的register\_jni\_proocs方法执行, 执行该方法的时候会将 Native方法 与 JNI方法 的函数映射关系注册给 Dalvik 虚拟机;

## 5. 解析registerNativeMethod函数 ##

**该函数定义在AndroidRuntime.cpp中** : 该文件的路径在 \\frameworks\\base\\core\\jni\\AndroidRuntime.cpp ;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* Register native methods using JNI.
3.   \*/
4.  /\*static\*/ **int** AndroidRuntime::registerNativeMethods(JNIEnv\* env,
5.      **const** **char**\* className, **const** JNINativeMethod\* gMethods, **int** numMethods)
6.  \{
7.      **return** jniRegisterNativeMethods(env, className, gMethods, numMethods);
8.  \}

**registerNativeMethods 方法只是对 jniRegisterNativeMethods 方法的封装, 在JNIHelp.h中找到该方法的声明**:

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1.  /\*
2.   \* Register one or more native methods with a particular class.
3.   \*/
4.  **int** jniRegisterNativeMethods(C\_JNIEnv\* env, **const** **char**\* className,
5.      **const** JNINativeMethod\* gMethods, **int** numMethods);

**在JNIHelp.c 中找到该方法的实现 **: 最终方法中调用了 JNIEnv 的RegisterNatives 函数, 将gMethods中存放的JNINativeMethod结构体(存放Native方法 与 JNI方法关联信息) 传递到java虚拟机;

**\[cpp\]**  [view plain][] [copy][view plain] [![在CODE上查看代码片][CODE]][CODE_CODE] [![派生到我的代码片][ico_fork.svg]][ico_fork.svg 1]

1. /\*
2.  \* Register native JNI-callable methods.
3.  \*
4.  \* "className" looks like "java/lang/String".
5.  \*/
6. **int** jniRegisterNativeMethods(JNIEnv\* env, **const** **char**\* className,
7.     **const** JNINativeMethod\* gMethods, **int** numMethods)
8. \{
9.     jclass clazz;
10.
11.     LOGV("Registering %s natives\\n", className);
12.     clazz = (\*env)->FindClass(env, className);
13.     **if** (clazz == NULL) \{
14.         LOGE("Native registration unable to find class '%s'\\n", className);
15.         **return** -1;
16.     \}
17.
18.     **int** result = 0;
19.     **if** ((\*env)->RegisterNatives(env, clazz, gMethods, numMethods) < 0) \{
20.         LOGE("RegisterNatives failed for '%s'\\n", className);
21.         result = -1;
22.     \}
23.
24.     (\*env)->DeleteLocalRef(env, clazz);
25.     **return** result;
26. \}

## 6. JNI的规范 ##

**Android中JNI存在两种规范** : 一种是**标准的JNI规范**, 多在**应用层**使用; 另一种是**Android中自定义的规范**, 多使用在**应用框架**层;

\-- **JNI标准规范**: 遵守JNI标准规函数命名方式, JNI中方法命名为 Java\_包名\_类名\_方法名 , 可以使用javah生成签名头文件, 靠这种方式实现 Native方法 与 JNI方法之间的映射关系, 即应用直接与框架层进行交互, 这种规范常用与应用开发;

\-- **函数注册规范** : 这是Android自定义的一种规范, 应用框架层采用该规范, 即应用框架层 与 框架层 进行交互, 底层源码开发多使用该规范;

**作者** : **万境绝尘 **

**转载请注明出处** : [**http://blog.csdn.net/shulianghan/article/details/18964835**][http_blog.csdn.net_shulianghan_article_details_18964835]

[上一篇][Link 1] [下一篇][Link 2]

发表评论

查看评论

[更多评论（0）][0]

[![back-top.jpg][]回顶部][Android_ JNI_ - NDK]

[移动版][Link 3]|[桌面版][Link 4]

[Android_ JNI_ - NDK]: http://m.blog.csdn.net/blog/fu_zk/19031483#
[_0]: http://m.blog.csdn.net/blog/fu_zk/19031483#comment
[http_download.csdn.net_detail_han1202012_6905507]: http://download.csdn.net/detail/han1202012/6905507
[http_blog.csdn.net_shulianghan_article_details_18964835]: http://blog.csdn.net/shulianghan/article/details/18964835
[20140128183658140]: /images/20220805/8a559bd0986649b88c4edff6ef7024b6.png
[20140128183715625]: /images/20220805/55219ae8d81243a8bc95f34042d0e388.png
[20140128191609734]: /images/20220805/0d88cb82827c47759f58ff3738ea949e.png
[20140130090329062]: /images/20220805/5e5e8484896b46d68ebf6792b6645b7c.png
[20140130090534468]: /images/20220805/a9890db9b3ad4a1b8df0f8a6d079dc19.png
[20140130093100156]: /images/20220805/6223b33c92de4f0b98ce4b89005c518d.png
[20140130093323171]: /images/20220805/1aa1d0b237854fb2b50d382bc79416e5.png
[20140130093713250]: /images/20220805/52e9901a70b6417bb02439b4a3956429.png
[20140130094535953]: /images/20220805/9a98d9fd36d847a6859337efa5df3dd8.png
[20140130111113734]: /images/20220805/39016b7a24fe4fbd87fb8a9e0fee77a9.png
[20140130111311859]: /images/20220805/89ef1dc46c274c44b0034ce7580d2d61.png
[20140130111644921]: /images/20220805/b55221fcb9614cb89d8717724083965d.png
[http_developer.android.com_tools_sdk_ndk_index.html]: http://developer.android.com/tools/sdk/ndk/index.html
[android-ndk-r9c-windows-x86.zip]: http://dl.google.com/android/ndk/android-ndk-r9c-windows-x86.zip
[android-ndk-r9c-windows-x86_64.zip]: http://dl.google.com/android/ndk/android-ndk-r9c-windows-x86_64.zip
[android-ndk-r9c-linux-x86.tar.bz2]: http://dl.google.com/android/ndk/android-ndk-r9c-linux-x86.tar.bz2
[android-ndk-r9c-linux-x86_64.tar.bz2]: http://dl.google.com/android/ndk/android-ndk-r9c-linux-x86_64.tar.bz2
[20140130110407078]: /images/20220805/7f0ce354909e4cf39ab5bc9bb49e0a9a.png
[view plain]: http://blog.csdn.net/shulianghan/article/details/18964835#
[CODE]: https://code.csdn.net/assets/CODE_ico.png
[CODE_CODE]: https://code.csdn.net/snippets/181707
[ico_fork.svg]: https://code.csdn.net/assets/ico_fork.svg
[ico_fork.svg 1]: https://code.csdn.net/snippets/181707/fork
[20140130194048078]: /images/20220805/fa0942be8dfb4d01a3c8f2a4d103b059.png
[20140130221252312]: https://img-blog.csdn.net/20140130221252312
[20140130221301250]: /images/20220805/27c3cbdebac748d686a58d0c46e0ed07.png
[20140130223434359]: /images/20220805/d02042fc046441c1ad7b4fcd073a2f87.png
[20140130224601328]: /images/20220805/be1b03c1000b43ef97bdcff4876a8dbe.png
[20140130224720812]: /images/20220805/359199b8be1a4af3b7d57359cb50d28e.png
[http_blog.csdn.net_shulianghan_article_details_18812279]: http://blog.csdn.net/shulianghan/article/details/18812279
[20140130232116609]: /images/20220805/7685105b00cc44c4a962e72448f3299b.png
[20140130232554281]: /images/20220805/759136be83f3418e840549830fd96d14.png
[20140130232317546]: /images/20220805/d55e419dc360410f903fcc7b445a4ec1.png
[20140130232423812]: /images/20220805/880bea8de3e24048b9132c17fb6ff40d.png
[20140130232509203]: /images/20220805/45ec58525c254142881fe5beb907a300.png
[20140130232709500]: /images/20220805/d78573a2f06f4a35afb4014ecc68fe4d.png
[20140131220806843]: /images/20220805/e4c453654cd14ff393b965466df86b80.png
[20140207202154937]: /images/20220805/50c38e45c5b149a39cb2fb9a1d42afa5.png
[20140207185534812]: /images/20220805/9e834a51190a4d9797151f159ca78d32.png
[20140131223258359]: /images/20220805/af29e7b631d142f18f251e45e3725c69.png
[20140206151254187]: /images/20220805/504126b1a35148188c6f68e4e0aee2b2.png
[20140206154355906]: /images/20220805/4123bc3290324884a7c5dbc6b912707a.png
[20140206155158937]: /images/20220805/790affc6d9a045279f36c4ccd8d504cd.png
[20140206160147875]: /images/20220805/e63e91ceb1494f579f970f513dcfcfee.png
[20140206160218625]: /images/20220805/d2c3ed58c310451a8b5965396fe058f9.png
[20140206184130671]: /images/20220805/e68c52a337a0428188d6e689c06248ae.png
[20140206183638187]: /images/20220805/dca5b3a144fd439a915d567786a78058.png
[20140206183825406]: /images/20220805/39e584a361e64343b5e7cb430710c858.png
[20140206184007406]: /images/20220805/c8bef5221aef43c59e6535deb66f2a07.png
[20140206184042125]: /images/20220805/d9825c48cb8c4d29b167730388360bfb.png
[20140207144250609]: /images/20220805/38f935e57f38406790e90d35f173f908.png
[20140207203856375]: /images/20220805/f9f6b2bae9814173a3ca7428313397e0.png
[20140207210214562]: /images/20220805/3b6a09d2c76147caa49db949ac527d70.png
[20140207210837125]: /images/20220805/715c5a99385b47b3981d2e78b7e44c8b.png
[20140207215815265]: /images/20220805/62295a228aad4171a12393b1b756d367.png
[20140208144212640]: /images/20220805/c25b8203890245218fa4d9df25bf0e6b.png
[20140208171145750]: /images/20220805/52e53dc3728d47c1b69b3b5b1ae80126.png
[http_blog.csdn.net_shulianghan_article_details_17350401]: http://blog.csdn.net/shulianghan/article/details/17350401
[Link 1]: http://m.blog.csdn.net/blog/fu_zk/18445239
[Link 2]: http://m.blog.csdn.net/blog/fu_zk/19111683
[0]: http://m.blog.csdn.net/comment/19031483
[back-top.jpg]: /images/20220805/f9ce8b56908e4124bbfc748e007b4d5b.png
[Link 3]: http://m.blog.csdn.net/
[Link 4]: http://blog.csdn.net/
