虽然单片机可以驱动液晶屏，但是在实际的应用领域，数码管仍然是主流的显示器件。

如果提到多位数码管显示，一般都要讲各个位轮流显示的动态显示技术。
这种方法虽然可以节省单片机的输出接口，但是使得单片机的软件负担较重，程序必须保证不间断的显示，否则就会出现亮度不均、闪烁、或停止发光的现象。

MAX7219是一块专用的LED显示驱动芯片，它能够以动态形式驱动8位数码显示器。
还可以用 n 片MAX7219进行级连，以驱动8 \* n位数码显示。

MAX7219与数码显示器的之间的电路极为简单，几乎连限流电阻都不用。
MAX7219与单片机之间也仅仅需要连接3条引线。

当单片机把数据送到MAX7219后，它就可以独立的进行动态扫描显示，无需单片机再进行干预。
对于单片机来说，这些数码显示器，看起来似乎都是在进行静态显示。

**MAX7219可以说是驱动多位数码显示器的最佳选择。**

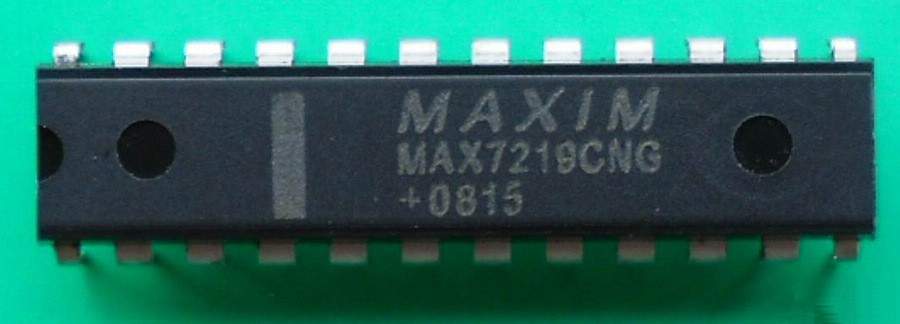

DIP封装的MAX7219芯片如下：

![MAX7219 - 非著名博主 - 电子信息角落][MAX7219 - _ -]

MAX7219需要初始化，按照规则，设置一些东西。
用数码管显示数字，可以设置为：译码和非译码，两种方式。

利用MAX7219驱动数码管的显示电路如下：

![MAX7219 - 非著名博主 - 电子信息角落][MAX7219 - _ - 1]

图片链接：[http://xiangce.baidu.com/picture/detail/feedf64b49d2e5192469b151b556780582b97ee9][http_xiangce.baidu.com_picture_detail_feedf64b49d2e5192469b151b556780582b97ee9]

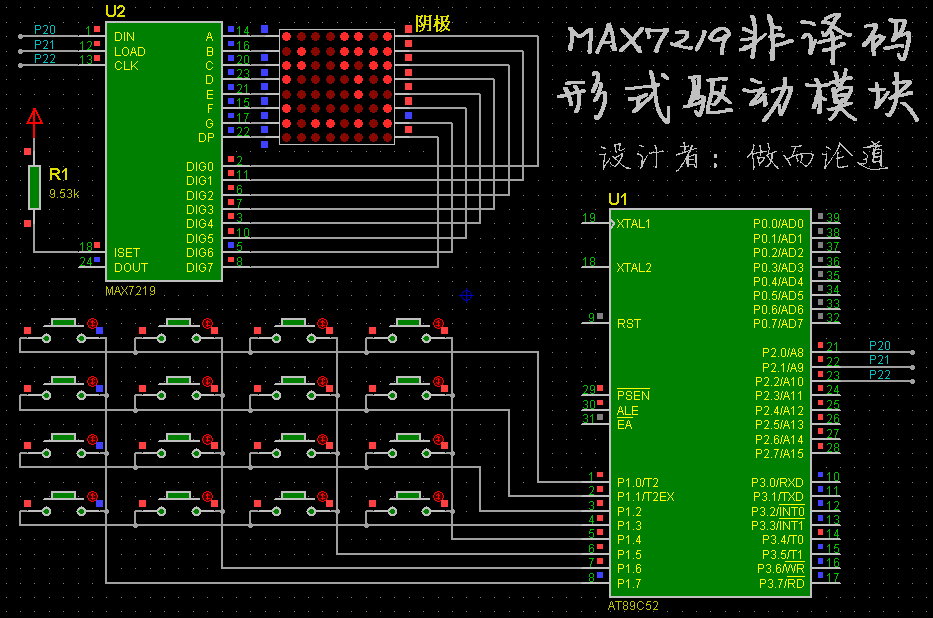

MAX7219还可以驱动8 \* 8点阵模块，仿真截图如下：

![MAX7219 - 非著名博主 - 电子信息角落][MAX7219 - _ - 2]

图片链接：[http://xiangce.baidu.com/picture/detail/bc7297044e6f36dbc04ab92b5b9e00dfdf5d30e9][http_xiangce.baidu.com_picture_detail_bc7297044e6f36dbc04ab92b5b9e00dfdf5d30e9]

在上面的点阵图中，执行的还是原来驱动数码管的程序，把数码管的各个段，显示在各个点上。
仔细看看点阵的显示，还能看出来是显示“51--7219”的段码吗？

用MAX7219驱动点阵模块，应该采用非译码形式，然后认真编写需要显示的各个点阵数据，再输出到MAX7219即可。

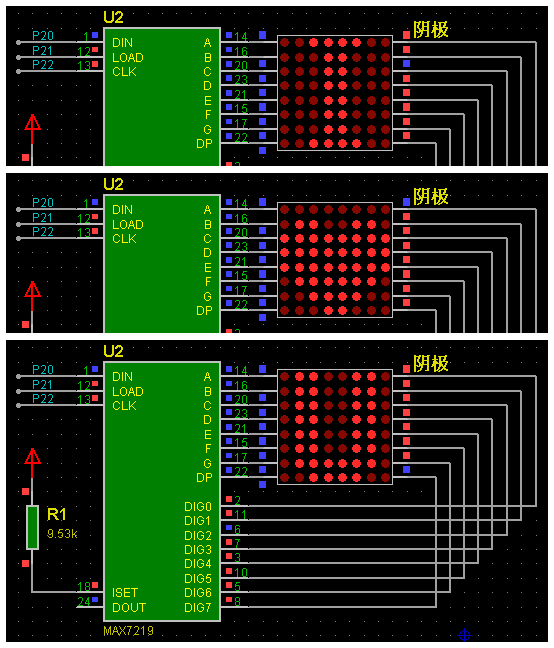

显示“I   love  U”的点阵画面如下：

![MAX7219 - 非著名博主 - 电子信息角落][MAX7219 - _ - 3]

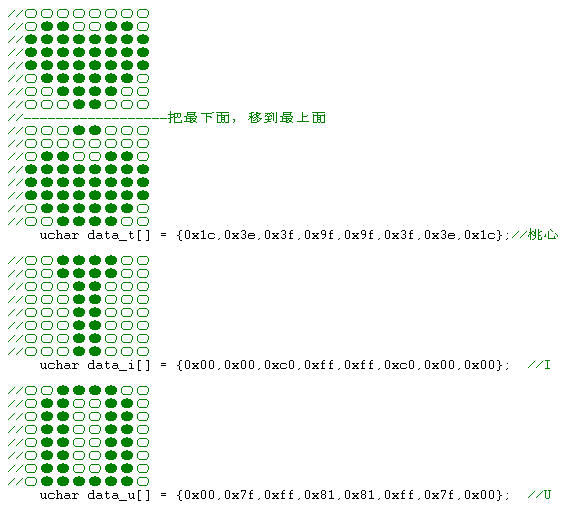

为了显示上述的画面，需要编写的点阵数据如下图所示：

![MAX7219 - 非著名博主 - 电子信息角落][MAX7219 - _ - 4]

看出来了吗？有一行，需要从最下面，移动到最上面去，然后再编写点阵。

上图电路的显示程序如下：

//================================================
\#include <reg52.h>            // 引用标准库的头文件
\#include <intrins.h>

\#define uchar unsigned char
\#define uint unsigned int

\#define DecodeMode      0x09  //译码模式寄存器
\#define Intensity       0x0a  //亮度寄存器
\#define ScanLimit       0x0b  //扫描位数寄存器
\#define ShutDown        0x0c  //低功耗模式寄存器
\#define DisplayTest     0x0f  //显示测试寄存器

\#define ShutdownMode    0x00  //低功耗方式
\#define NormalOperation 0x01  //正常操作方式
\#define ScanDigit       0x07  //扫描位数设置，显示8位数码管
\#define DecodeDigit     0xff  //译码设置，8位均为BCD码
\#define IntensityGrade  0x0a  //亮度级别设置
\#define TestMode        0x01  //显示测试模式
\#define TextEnd         0x00  //显示测试结束，恢复正常工作模式

sbit DIN   =  P2^0;           //MAX7219串行数据输入
sbit CLK   =  P2^2;           //MAX7219串行时钟
sbit LOAD  =  P2^1;           //MAX7219显示数据锁存控制

uchar Disp\_Buff\[8\] = \{9, 1, 2, 7, 10, 10, 1, 5\};//定义显存

//\*\*\*\*\*\*\*\*\*\*延时t毫秒\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
void delay(uint t)
\{
    uint i;
    while(t--)  for (i = 0; i < 125; i++);
\}
//\*\*\*\*\*\*\*\*\*\*向MAX7219写入一字节\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
void SendChar (char ch)
\{
    char i, temp;
    for (i = 0; i < 8; i++)  \{ //8位
      temp = ch & 0x80;        //取最高位
      CLK = 0;                 //时钟线置低
      if(temp)  DIN = 1;
      else      DIN = 0;
      ch = ch << 1;            //左移一位
      CLK = 1;     //上升沿，DIN的数据写入到7219
    \}
\}
//\*\*\*\*\*\*\*\*\*\*向MAX7219寄存器写入数据\*\*\*\*\*\*\*\*\*\*\*\*\*
void WriteWord (char addr, char num)
\{
    LOAD = 0;        \_nop\_();
    SendChar(addr);  \_nop\_();
    SendChar(num);   \_nop\_();
    LOAD = 1;          //锁存
\}
//\*\*\*\*\*\*\*\*\*\*把显存内容写入MAX7219\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
void Write7219 (void)
\{
    char i;
    for (i = 0; i < 8; i++)  WriteWord(i + 1, Disp\_Buff\[i\]);
    //7219的数据寄存器编号: 1~8
\}
//\*\*\*\*\*\*\*\*\*\*MAX7219初始化\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
void InitDisplay (void)
\{
    WriteWord(ScanLimit, ScanDigit);      //设置扫描界限
    WriteWord(DecodeMode, DecodeDigit);   //设置译码模式
    WriteWord(Intensity, IntensityGrade); //设置亮度
    WriteWord(ShutDown, NormalOperation); //设置为正常工作模式
\}
//----------------------------------------------
void main(void)
\{
    uchar  i, j, k;
    uchar code data\_ilu\[4\]\[8\] = \{ //I love U !
      0x00,0x00,0xc0,0xff,0xff,0xc0,0x00,0x00,  // I
      0x1c,0x3e,0x3f,0x9f,0x9f,0x3f,0x3e,0x1c,  //桃心
      0x00,0x7f,0xff,0x81,0x81,0xff,0x7f,0x00,  // U
      0x00,0x00,0x00,0xfd,0xfd,0x00,0x00,0x00\}; // !

InitDisplay();                     //MAX7219初始化
    WriteWord(DisplayTest, TestMode);  //显示测试，点亮所有LED
    delay(1000);                       //延时约1s
    WriteWord(DisplayTest, TextEnd);   //退出显示测试

WriteWord(DecodeMode, 0x00);       //8位皆为非译码

    for (k = 0; k < 8; k++)  Disp\_Buff\[k\] = 255;
    Write7219();                       //将缓存内容写入7219
    while(1)  \{
      for (i = 0; i < 4; i++)  \{
        for (j = 0; j < 8; j++)  \{
          for (k = 7; k > 0; k--)  Disp\_Buff\[k\] = Disp\_Buff\[k - 1\];
          Disp\_Buff\[0\] = data\_ilu\[i\]\[j\];
          Write7219();                 //将缓存内容写入7219
          delay(300);                  //延时约300ms
        \}
        if (j == 8 && i != 3) delay(1000);
    \} \}
\}
//================================================
