【WebService】——SOAP、WSDL和UDDI

╰+哭是因爲堅強的太久メ 2022-08-20 11:08 158阅读 0赞

WebService的三要素：SOAP、WSDL和UDDI。soap用来描述传递信息的格式，wsdl描述如何访问具体的接口，uddi管理、分发查询WebService。

# 1、SOAP    #

SOAP Simple Object Access Protocol简单对象访问协议，是一种简单轻量的交换数据的规范。

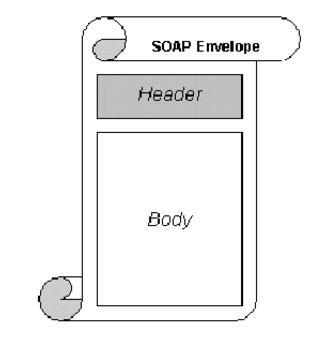

soap也是基于xml的文档，包括Envelope、header、body等元素。它定义了一个框架，用来描述消息的内容。

![20160311214537886][]

如何查看？

我们可以通过工具来了解SOAP的传送数据方式。

1）在MyEclipse中打开web Service Explorer

![20160311215135592][]

2）输入已经发布的服务地址，如图：

![20160311215225801][]

3）可以看到之前的add和minus方法，输入参数，执行。

![20160311215325295][]

![20160311215347108][]

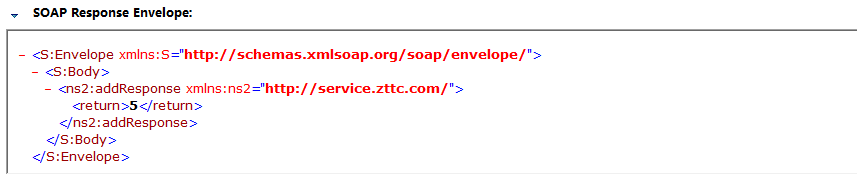

我们可以看到，SOAP的request和response的文档都是xml格式的，而且都符合上面介绍的规范。

# 2、wsdl      #

大家都知道WebService可以实现跨平台的可互操作性，它的描述语言wsdl，使得我们更方便的协调工作，传递消息和数据。

wsdl Web Services Description Language 网络服务描述语言，以xml的格式在WebService中用来描述一个服务的信息。下图是wsdl的基本内容结构：

具体实例可参考：[【WebService】——入门实例][WebService]

![20160224112420292][]

是由xml编写的，主要分两部分：**抽象定义和具体描述**。基本元素有type、message、part、operation、binding、service等。

**1）definition**

wsdl的根元素，一般包含若干个xml命名空间。targetNamespace

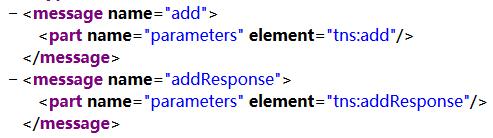

**2）Message**

属于抽象定义内容，有一个或多个Part（消息参数）组成。

例如：

上篇博客创建的服务中，我们提供了add()方法，可以看到wsdl中的元素信息。

![20160224112954841][]

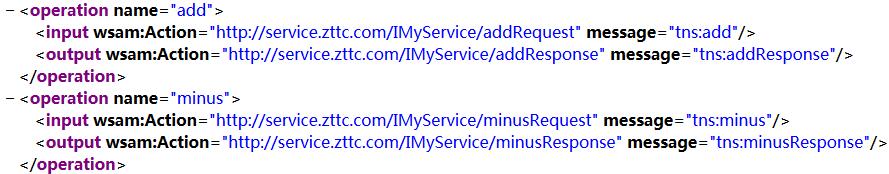

**3）Operation**

对服务支持的操作进行的抽象描述，简单的说，一般可以理解成服务中提供的具体方法。

input  输入信息，

output 输出信息

![20160224113406679][]

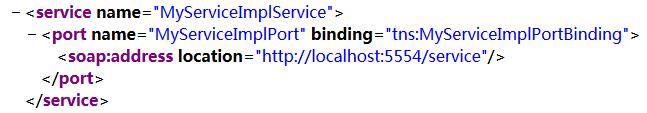

**4）Service**

相关端口的集合，http://localhost:5554/service/访问地址。

![20160224113613594][]

**5）types、binding、portType**

wsdl还有一些元素很重要，但平时的开发中可能接触并不多。

types  使用的数据类型

binding 通信协议

portType 指出该WebService支持的操作（方法）。

# **3、UDDI** #

Universal Description Discovery and Integration 通用描述、发现和集成服务

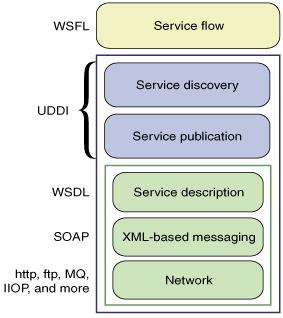

最开始就介绍到它是可以实现查询、管理WebService的，下图描述了UDDI在web服务协议栈中所处的位置。

![20160312162951495][]

# 小结： #

最开始接触WebService的时候，只是在用它，并没有去学习它的原理。现在一点点深入的了解中，再次学习了RPC、xml中的DTD和schema、SOAP消息机制。
