JVM——CPU缓存架构与Java 内存模型

一时失言乱红尘 2022-08-30 11:22 226阅读 0赞

### 导航 ###

*  一、CPU缓存架构与一致性协议
 *   *  1.1 CPU缓存架构
     *  1.2 缓存行与伪共享问题
     *  1.3 MESI 缓存一致性协议
     *  1.4 伪共享的解决办法
 *  二、JMM Java 内存模型
 *   *  2.1 JMM 简介
     *  2.2 原子性、可见性、有序性
     *  2.3 八大内存交互操作
     *  2.4 happens-before 原则

# 一、CPU缓存架构与一致性协议 #

## 1.1 CPU缓存架构 ##

现代 CPU 的发展非常快，内存的速度已经完全跟不上。如果将CPU完成一个基本操作所用的时间定义为**时钟周期**，那么 CPU 的指令处理速度要比内存的加载速度快100 倍左右。

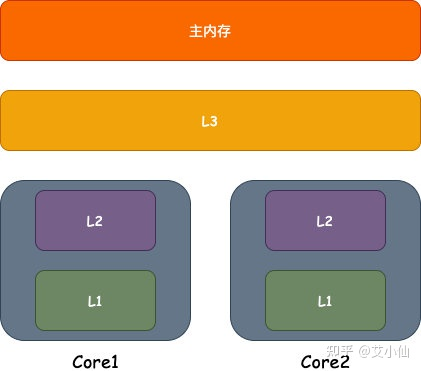

为了解决这个性能上的鸿沟，现代 CPU 架构往往采用如下图所示的缓存架构：
![在这里插入图片描述][a86a59e80661a91a0ef34e7153ab85f2.png]
在多核CPU和主存（Main Memory）之间引入**三级高速缓存——L1、L2、L3**。

越靠近CPU的缓存，**成本造价越高、性能越强、存储空间越小**，其中 L3 缓存是多核共享，而L1、L2 是核内私有。

## 1.2 缓存行与伪共享问题 ##

**缓存行 Cache Line** 是高速缓存一次**读取内存数据**的最小单位。目前最常见的 Intel cpu 的缓存行大小是 64 Bytes。
连续的数据很有可能由于数据跨度恰好在一个缓存行内，就很有可能会被CPU加载到 L1、L2、L3 高速缓存中。

由于高速缓存的存在，引出了**缓存一致性协议**，它可以保证 L1、L2、L3 中的数据在多核CPU和并发场景下不会出现线程不一致问题。早期的解决方案并不是各种缓存一致性方案，而是采用**总线锁**的方式。

> 总线锁，顾名思义就是将高速缓存与主内存之间的总线上锁，只允许一个线程去获取并操作上锁数据，处理完成后释放锁，并将数据从缓存中刷回主存。这种方式虽然安全，但也牺牲了很大的性能。于是，人们又引入了诸如 MESI 的缓存一致性协议。简单的说，就是给缓存数据做标记，如果CPU发现缓存的数据失效了，就必须从主存中重新加载最新的数据。

那什么又是伪共享呢？

**伪共享**是缓存行加载数据时必然会存在的性能损耗问题。当对象中包含**线程局部变量**，且尺寸大小小于 64 字节，就有可能发生伪共享问题。

再具体点，内存地址连续的不同变量被加载到了同一个缓存行中，而同一个缓存行中的多个变量，又不一定是CPU所需的，这种情况就是伪共享。

由于伪共享的存在，CPU核心中的高速缓存加载了本不需要数据，又在“缓存一致性协议”的要求下，不得不在这些无用数据失效后重新加载缓存，导致缓存失效，或造成性能损耗：
![在这里插入图片描述][3e2eb0093d2f56981757c3ef44c8b2a4.png]

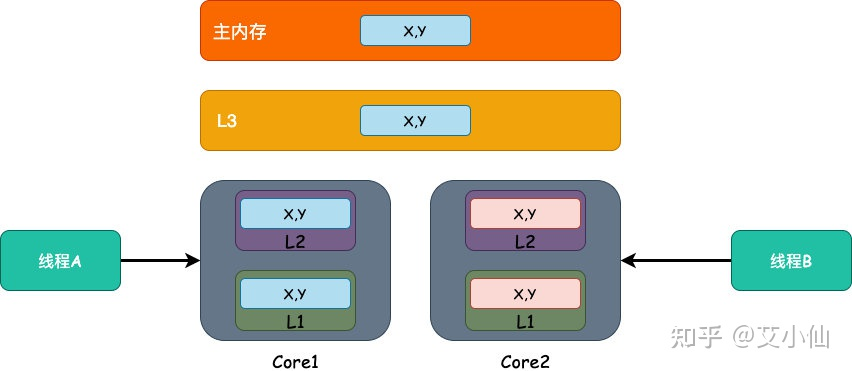

如上图所示，x、y 两个变量由 Main Memory 加载到 core 1 和 core 2两个核心的 L1、L2 缓存中。如果线程A、B 跑在两个核心上，且线程 A 修改 core 1 中的 x，由于缓存一致性协议， core 2 中的 x 变量将会失效，它必须从主内存中重新加载，这样频繁的加载、访问主内存， core 2 中的 L1、L2 缓存几乎等于失效。

## 1.3 MESI 缓存一致性协议 ##

MESI是**缓存锁**的实现方式之一，注意这是 CPU 缓存一致性，并非通常说的应用缓存。有些无法被缓存的数据或跨多个缓存行的数据依然必须使用总线锁。

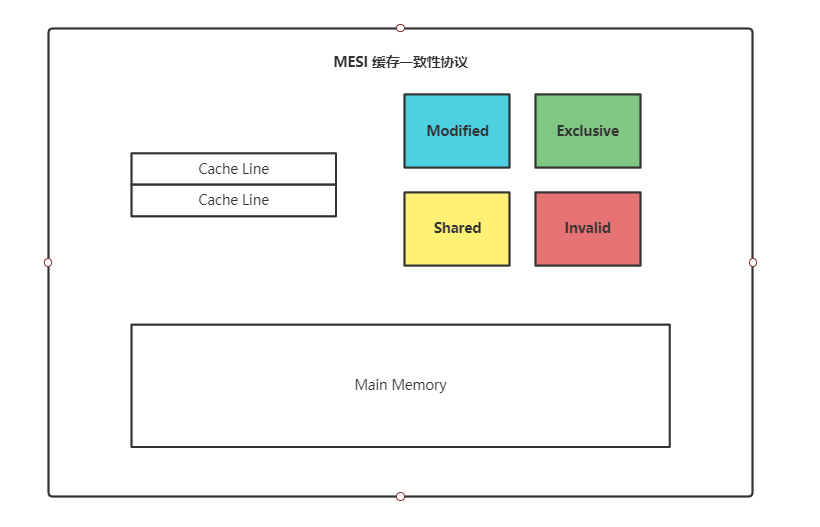

MESI 的核心思想是为每个 Cache Line 标记 4 种状态：
![在这里插入图片描述][70ac2418569ca36927d089dac3d8a172.png]

1.  若缓存数据更改过，则将 Cache Line 标记为 M
2.  如果缓存数据是独享，则标记为 E
3.  如果数据是被多个CPU读取，则标记为 S
4.  如果数据被其他CPU修改过，则标记为 I

## 1.4 伪共享的解决办法 ##

Java 7 之前可以采用**字节填充**的方式，例如针对不同操作系统和对象头的大小，补齐多个 long 类型的空数据。
但这种方式在 Java 7 的某个版本中会出现 **填充失效**问题，原因是该版本的虚拟机优化了未使用 field 的排布。

在 Java 8 加入 **@Contended 注解**会帮助增加128 字节的 padding，并且需要开启 **-XX:-RestrictContended** 选项才能生效。

虽然解决了伪共享的问题，但是这种填充的方式也浪费了缓存资源，而且缓存又小又贵，时间和空间的取舍要酌情考虑。

# 二、JMM Java 内存模型 #

## 2.1 JMM 简介 ##

JMM 全称是 “Java Memory Model”，Java 内存模型。
因为在不同的硬件生产商和操作系统下，内存的访问方式各有所差异，这样就会造成相同的代码出现不一样的问题，而 **JMM 屏蔽掉了各种操作系统的内存访问差异，以实现“Write Once，Run Anywhere”的目标**。

JMM 中规定所有的变量都存储在**主内存** （Main Mem）中，包括实例变量、静态变量，但是不包括局部变量和方法参数。每条线程都有自己的**工作内存**（Work Mem），线程私有。工作内存中保存的是**线程的变量从主内存中的拷贝副本**。

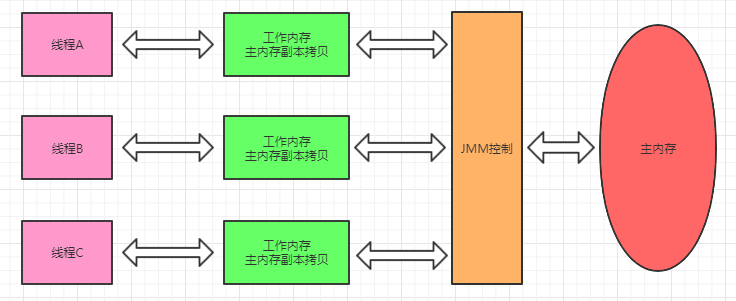

这种结构的基本工作方式是：线程对变量的读和写都必须在工作内存中进行，而**线程之间变量值的传递均需要通过主内存来完成**。如下图所示，注意与Java 内存结构（堆栈等）等概念区分开。

![在这里插入图片描述][aa001ecdbe91acff27e821f9df5e0279.png]

## 2.2 原子性、可见性、有序性 ##

整个 JMM 实际上是围绕着三个并发特征建立起来的——**原子性、可见性、有序性**。

1.  原子性：和事务的 ACID 的 原子性概念一致，即表示一个操作中间不可分割，不能中断，执行过程不允许被其他线程打扰。 JMM 只能保证基本操作的原子性，如果要保证一个代码块的原子性，Java 提供了 synchronized 关键字，它对应了 monitorentrer 和 monitorexit 字节码指令。
2.  可见性：不同的线程对数据的修改结果可以被其他线程感知到，这就是可见性。synchronized 是保证可见性的最常用的操作，除此之外，还有 volatile 关键字，它是较弱的同步机制。
3.  有序性：字节码指令的执行顺序不可重排。可以使用 synchronized 或 volatile 保证多线程之间操作的有序性。volatile是使用**内存屏障**达到禁止指令重排，保证有序性。而 synchronized 则以互斥锁的形式要求上锁的资源必须按序执行。

## 2.3 八大内存交互操作 ##

![在这里插入图片描述][7603b80fb38a8c6d6c42276d1699de26.png]

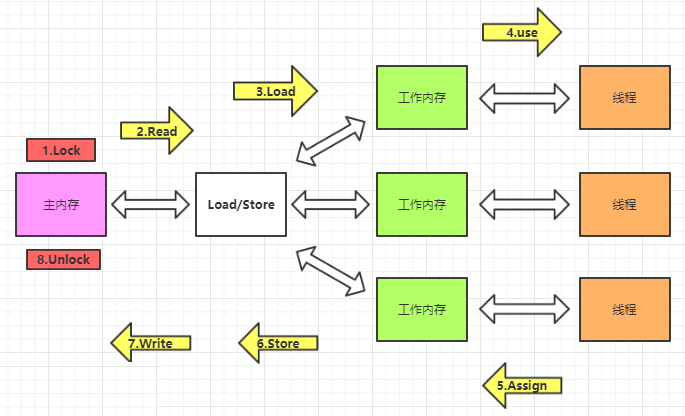

说是 8 种内存交互操作：

*  lock 和 unlock：锁定与解锁。作用于主内存的变量，将其设置为线程独占或解除。
 *  Read 和 Write：发生在主内存和工作内存之间，将变量传输到工作内存，将从工作内存得到的值放入主内存中。
 *  Load 和 Store：作用于工作内存的变量，将工作内存中的变量放入副本中，将工作内存中的变量传输到主内存中。
 *  Use 和 Assign：将工作内存中的变量传输到执行引擎，将一个从执行引擎中接收到的值赋值给工作内存的副本。

使用规则：

*  不允许 read、load、store、write 操作之一单独出现，即 read 操作后必须 load，store后必须 write。
 *  不允许线程丢弃它最近的 assign 操作，即工作内存中的变量修改之后，必须告知主存。
 *  不允许线程将没有 assign 的数据从工作内存同步到主存。
 *  lock 和 unlock 必须成对出现。
 *  新的变量必须由主存中诞生。
 *  如果对一个变量进行 lock，会清空所有工作内存中此变量的值。在执行引擎使用这个变量前，必须重新 load 或 assign 。
 *  unlock 之前，必须将此变量同步回主内存。

## 2.4 happens-before 原则 ##

happens-before是JMM提供的有序性保证。在理解它的概念之前，需要了解一下**弱内存模型**和**强内存模型**。

> **弱内存模型——weak memory model**
> 弱内存模型中，loadload、loadstore、storestore、storeload 四种内存重排序都有可能发生。只要不改变单线程行为，弱内存模型可随意对代码进行重排序，这是一种近乎不存在任何保证的模型。

> **强内存模型**
> Java的内存模型属于一种叫做 **“顺序一致性”** 的强内存模型。在顺序一致性模型中，不再存在重排序，Java的JMM就属于这种强内存模型。

虽然 JMM 属于最高级别的强内存模型——顺序一致性内存模型，但并不是说Java 不允许重排序，而是在某些情况下，可以支持严格限制重排序的目的，如volatile。而弱内存模型是无法满足这种保证的。

happens-before 是 JMM 提供的一系列关于重排序问题的规则。可以概括为：

> If one action happens-before another, then the first is visible to and ordered before the second.
> 如果一个动作 happens-before 另一个动作，那么前者的执行会排在后者的前面，并且（其结果）对后者可见。
> 《java language specification 8》

可以分为以下两种策略：

1.  对于会改变程序执行结果的重排序，JMM要求编译器和处理器必须禁止这种重排序。
2.  对于不会改变程序执行结果的重排序，JMM对编译器和处理器不做要求（JMM允许这种重排序）。

这两个策略概括起来，可以这样理解——**只要不改变程序的执行结果，编译器和处理器想怎么优化就怎么优化**。

例如，如果编译器经过细致的分析，认定一个锁只能被一个线程访问到，那么这个锁可以被消除。
又例如，编译器认定一个 volatile 变量只会被单个线程访问到，那么它可以把这个 volatile 变量当做一个普通变量对待。

happens-before 的具体规则如下：

> 1.  程序顺序执行，如果x和y是同一个线程的动作，并且在程序顺序中x出现在y之前，则 x happens-before y。
> 2.  如果动作 x 的结果需要同步给后面的动作 y ，那么 x happens-before y。也就是说，synchronized 修饰的情况，先获得锁的线程就是 x ，后获得锁的就是 y，前者的执行结果需要同步给 y，那么同样会有 x happens-before y。
> 3.  传递性，x happens-before y，y happens-before z，那么 x happens-before z。

根据这些规则，以下这些场景都是 happens-before 的情况：

> 1.  对象锁的解锁，发生在对象锁后续的上锁之前
> 2.  对 volatile 变量的写操作，一定发生在后续对该 volatile 变量的读操作之前。
> 3.  对线程的 start() 方法的调用，一定发生在线程内其他操作之前。
> 4.  线程中的所有操作，一定发生在该线程 join() 方法结束之前。
> 5.  任何对象的默认初始化一定发生在程序中其他操作之前。

总之，happens-before 定义了两个动作发生资源竞争时的时间顺序，是JMM 描述特定动作前后执行顺序的一种抽象关系。它原则上不允许重排序，但在一些不影响程序执行结果的情况下，乱序执行也是可以的。
