GFS分布式文件存储系统(理论)

发布时间：2020-05-20 22:59:32

来源：51CTO

阅读：260

作者：wx5d2c2d660c282

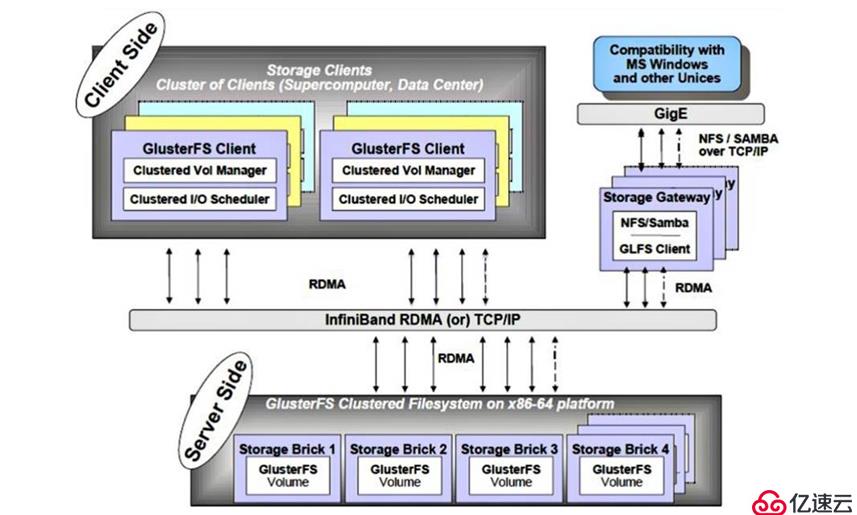

GlusterFS概述

GlusterFS简介

•开源的分布式文件系统

•由存储服务器，客户端以及NFS/Samba存储网关组成

•无元数据服务器

![e68e43fecfe68a196620ca968b3e38ca.png][]

RDMA:负责数据传输

GlusterFS的特点

•扩展性和高性能

•高可用性

•全局统一的命名空间

•弹性卷管理

•基于标准协议

GlusterFS术语

•Brick ： 存储节点

•Volume ： 卷

•FUSE ： 内核模块，用户端的交互模块

•VFS ： 虚拟端口

•Glusterd ： 服务

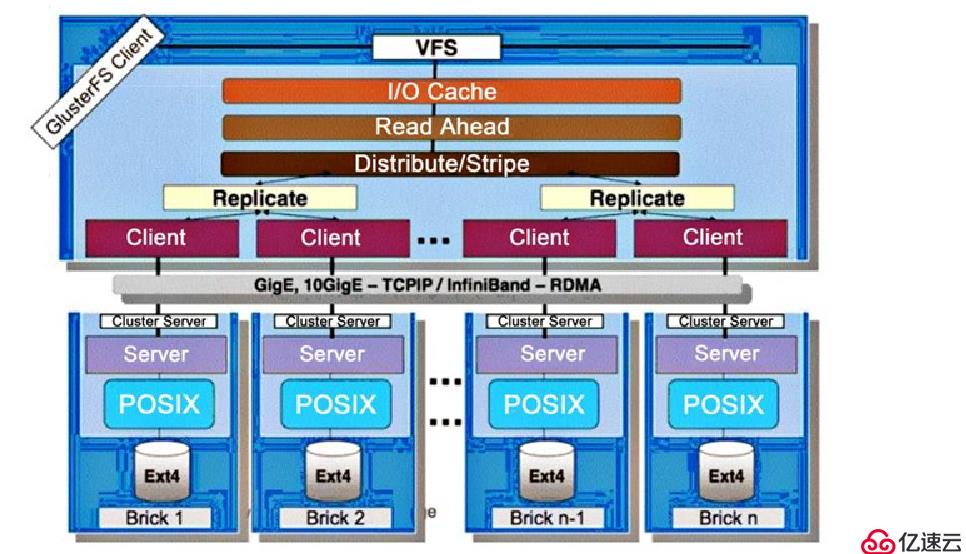

模块化堆栈架构

•模块化、堆栈式的架构

•通过对模块的组合，实现负责的功能

![654a017d0e739c5c3000aa6bf078d6df.png][]

GlusterFS工作模式

![ebf08bfccd90cd5110c7feb800f2973e.png][]

•Application：客户端或应用程序通过GlusterFSync的挂载点访问数据

•VFS：linux系统内核通过VFS API收到请求并处理

•FUSE ： VFS 将数据递交给FUSE内核文件系统，fuse文件系统则是将数据通过/dev/fuse设备文件递交给了GlusterFS client端

•GlusterFS Client ; 通过网络将数据传递至远端的GlusterFS Server，并且写入到服务器存储设备上

GlusterFS工作原理

GlusterFS工作流程

弹性HASH算法

•通过HASH算法得到一个32位的整数

•划分为N个连续的子空间，每个空间对应一个Brick

•弹性HASH算法的优点

• 保证数据平均分布在每一个Brink中

• 解决了对元数据服务器的依懒，进而解决了单点故障以及访问瓶颈

![67092aee9fe8cbc864e92ea4c9318f0b.png][]

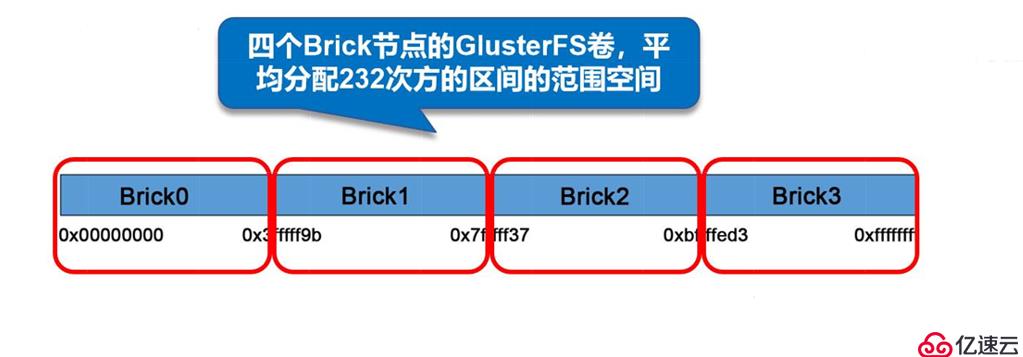

四个Brick节点的GlusterFS卷，平均分配232次方的区间的范围空间

![db4768347449a6b141860b117ddfd6f7.png][]

通过hash算法去找到对应的brick节点的存储空间，去分配数据存储，去调用每一个节点数据

GlusterFS的卷类型

•分布式卷

•条带卷

•复制卷

•分布式条带卷

•分布式复制卷

•条带复制卷

•分布式条带复制卷

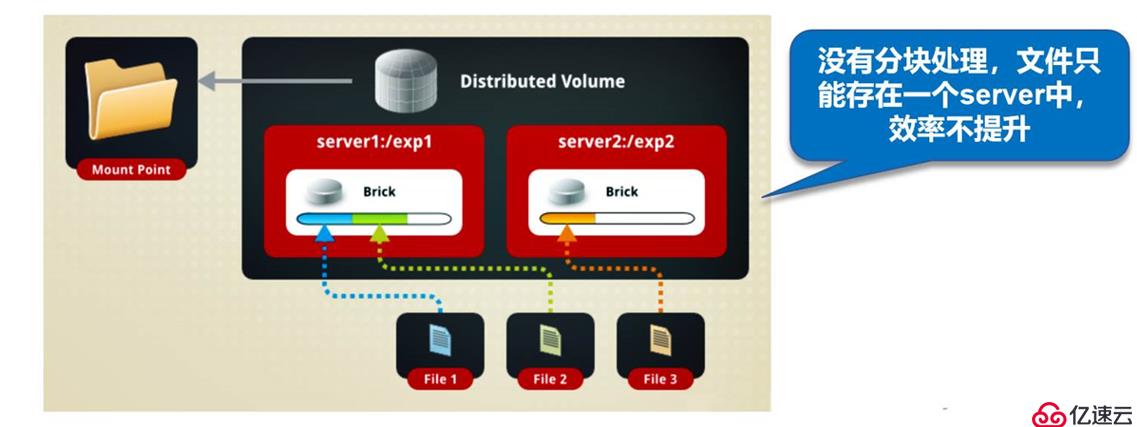

分布式卷

•没有对文件进行分块处理

•通过扩展文件属性保存HASH值

•支持底层文件系统有ext3、ext4、ZFS、XFS等

![a9d25d60f274f2875f9ff8706897eac9.png][]

分布式卷有如下特点

•文件分布在不同的服务器。不具备冗余性

•更容易和廉价地扩展卷的大小

•单点故障会造成数据丢失

•依懒底层的数据保护

创建分布式卷

创建一个名为dis-volume的分布式卷

文件将根据HASH分布在server1：/dir1、server2:/dir2和server3:/dir3中

gluster volume create dis-volume server1:/dir1 server2:/dir2

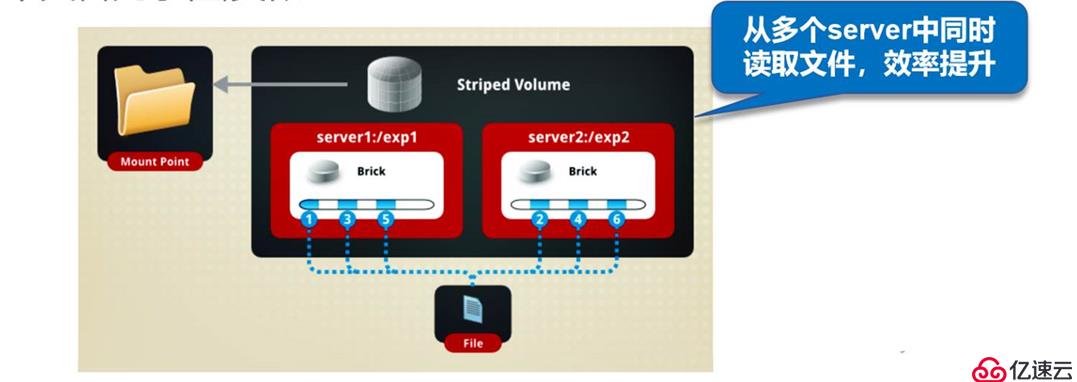

条带卷

•根据偏移量将文件分为N块(N个条带节点)，轮询的存储在每个Brick Server节点

•存储大文件时，性能尤为突出

•不具备冗余性，类似Raid0

![663650cbd4016a856530bd7f290e5a57.png][]

从多个server中同时读取文件，效率提升

特点

•数据被分割成更小块分布到块服务器群中的不同条带区

•分布减少负载且更小的文件加速了存取的速度

•没有数据冗余

创建条带卷

创建一个名为Stripe-volume的条带卷

文件将被分块轮询的存储在Server1:/dir1和Server2:dir2两个Brick中

gluster volume create stripe-volume stripe 2 transport tcp server1:/dir1 server2:/dir2

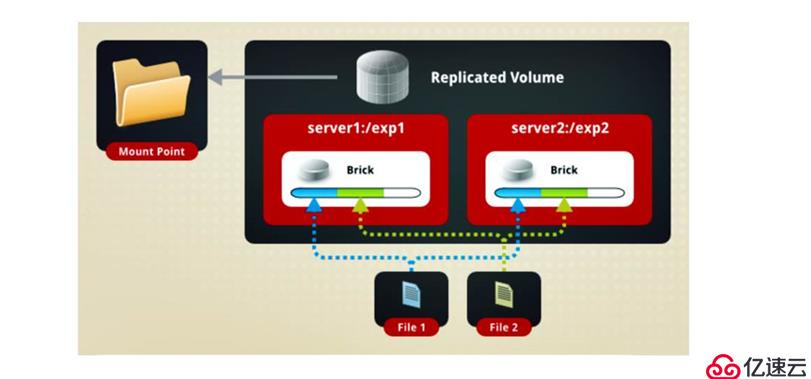

复制卷

•同一个文件保存一份或多分副本

•复制模式因为保存副本，所以磁盘利用率较低

•多个节点的存储空间不一致，那么将按照木桶效应取最低节点的容量作为该卷的总容量

![2b70b0d96dd1be7a4a8797dab8c62d22.png][]

特点

•卷中所有的服务器均保存一个完整的副本

•卷的副本数量可以有客户创建的时候决定

•至少由两个块服务器或更多服务器

•具备冗余性

创建复制卷

创建名为rep-volume的复制卷、文件将同时存储两个副本

gluster volume create rep-volume replica 2 transport tcp server1:/dir1 server2:/dir2

分布式条带卷

•兼顾分布式卷和条带卷的功能

•主要用于大文件访问处理

•至少最少需要4台服务器

创建分布式条带卷

创建一个名为dis-stripe的分布式条带卷，配置分布式的条带卷时

卷中Brink所包含 的存储服务器数必须是条带数的倍数(>=2倍)

gluster volume create rep-volume stripe 2 transport tcp server1:/dir1 server2:/dir2 server3:/dir1 server4:/dir2

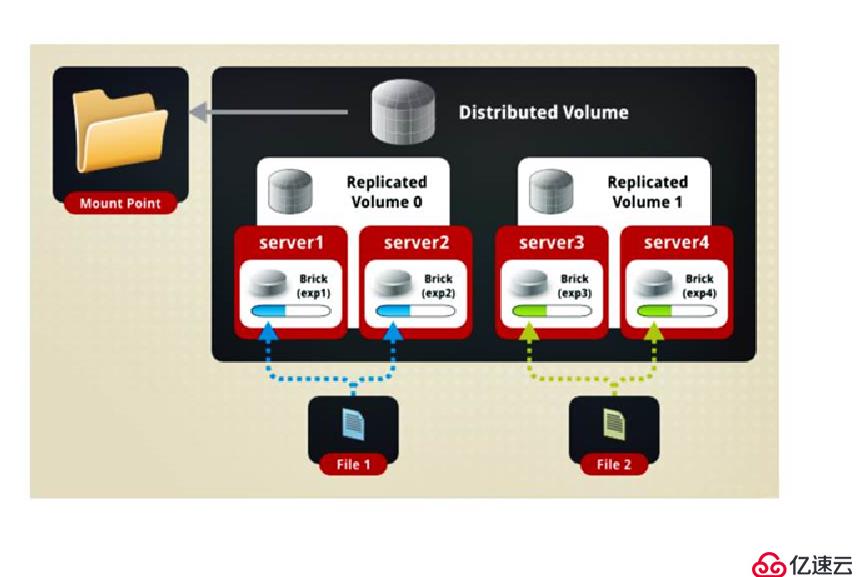

分布式复制卷

•兼顾分布式卷和复制卷的功能

•用于需要冗余的情况下

![0abc5cbe5f090ec474f95f274308c035.png][]

创建分布式复制卷

创建一个名为dis-rep的分布式条带卷，配置分布式条带卷的复制卷时

卷中Brink所包含的存储服务器必须是条带数的倍数(>=2倍)

gluster volume volume create rep-volume replica 2 transport tcp server1:/dir1 server2:/dir2 server3:/dir1 server4:/dir2
