canvas学习笔记——合成和刮刮乐案例

合成

合成就是常见的蒙板状态，本质上就是如何进行图形的压盖，可以通过设置globalCompositeOperation属性的值来决定采用什么样的遮盖策略。我们可以先画一个具有重叠关系的方形和圆形：

<script> window.onload = function() { let canvas = document.getElementById('test') if(canvas.getContext) { let ctx = canvas.getContext('2d') ctx.fillStyle = 'green' ctx.fillRect(100, 100, 100, 100) ctx.fillStyle = 'pink' ctx.arc(200, 200, 60, 0, 7, false) ctx.fill() } } </script>
</head>
<body>
  <canvas id="test" width="800" height="500" style="background-color: blanchedalmond;"></canvas>
</body>

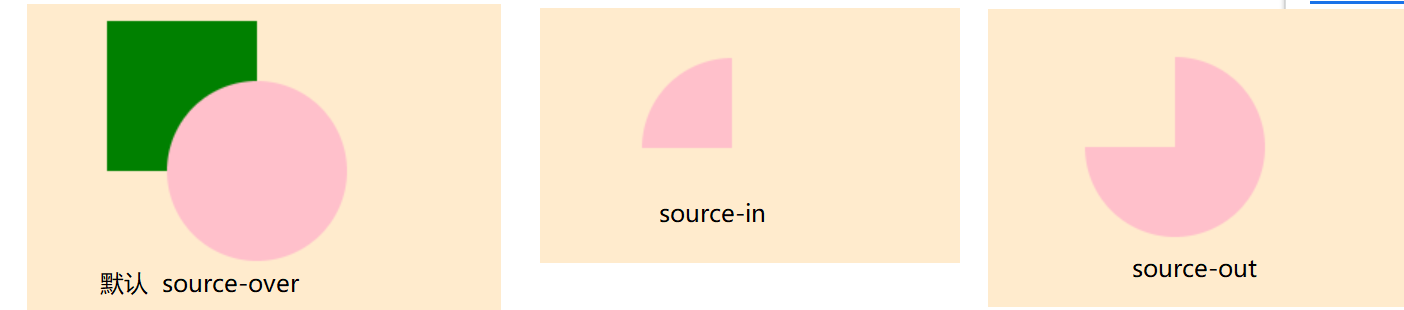

效果
在这里插入图片描述

globalCompositeOperation默认值为source-over
当globalCompositeOperation = 'source-in'，新图形只在新图形和目标画布重叠的地方绘制。其他的都是透明的。
当globalCompositeOperation = 'source-out'，在不与现有画布内容重叠的地方绘制新图形

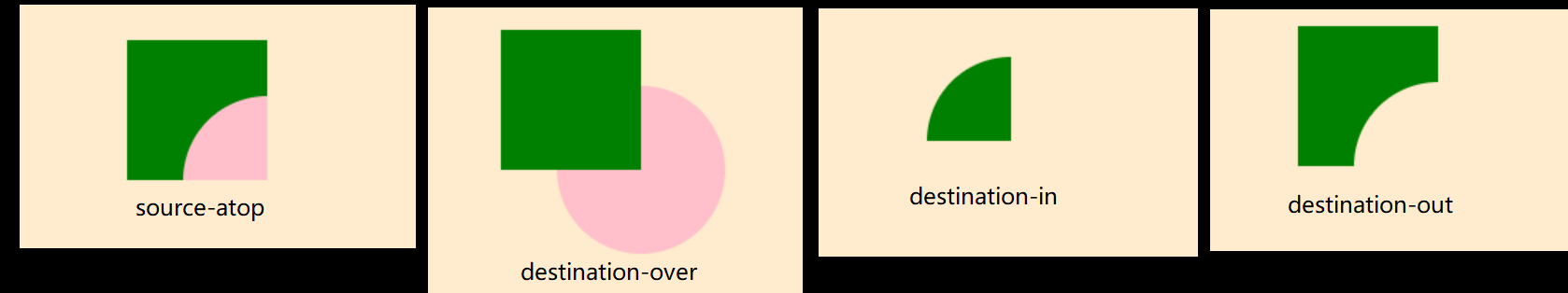

当globalCompositeOperation = 'source-atop'，新图形只在与现有画布内容重叠的地方绘制。
当globalCompositeOperation = 'destination-over'，在现有的画布内容后面绘制新的图形。
当globalCompositeOperation = 'destination-in'，现有的画布内容保持在新图形和现有画布内容重叠的位置。其他的都是透明的。
当globalCompositeOperation = 'destination-out'，现有内容保持在新图形不重叠的地方。

在这里插入图片描述更多globalCompositeOperation的取值可以查看：https://developer.mozilla.org/zh-CN/docs/Web/API/Canvas_API/Tutorial/Compositing。

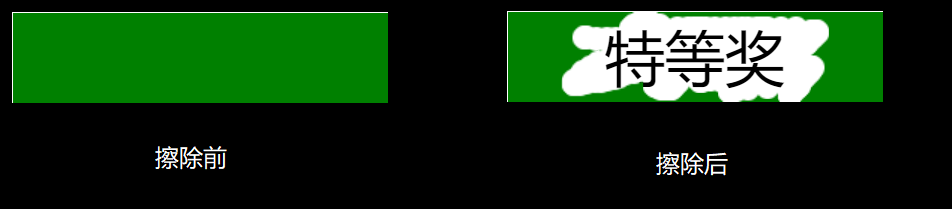

案例 —— 刮刮乐

实现思路：将<canvas>画布定义在一个<div>中，用画布覆盖掉div中的文字，利用globalCompositeOperation = 'destination-out'这个属性值，以及在鼠标移动事件发生时创建的一个透明圆形实现擦除效果。

<head>
  <style> div{ border: 1px solid black; width: 250px; height: 60px; font-size: 40px; line-height: 60px; text-align: center; position: relative; user-select: none; } canvas{ position: absolute; left: 0; top: 0; } </style>
  <script> window.onload =function() { let canvas = document.getElementById('test') if(canvas.getContext) { let ctx = canvas.getContext('2d') ctx.fillStyle = 'green' ctx.fillRect(0, 0, 250, 60) // 设置新画上的元素可以擦除原来的元素 ctx.globalCompositeOperation = 'destination-out' // 鼠标按下事件 canvas.onmousedown = function(e) { canvas.onmousemove = function(e) { // 画圆，用这个小圆来涂刮 ctx.beginPath() ctx.arc(e.offsetX, e.offsetY, 8, 0, 7, false) ctx.fill() } } // 鼠标抬起，取消事件 canvas.onmouseup = function() { canvas.onmousemove = null } } } </script>
</head>
<body>
  <div>
    特等奖
    <canvas id="test" width="250" height="60"></canvas>
  </div>
</body>
