MASM 32位汇编 32与16汇编区别

前言

首先下载工具包

安装完成后配置如下3个环境变量

lib :C:\masm32\lib
include:C:\masm32\include
path:C:\masm32\bin

C:\masm32是笔者的安装目录

编译

//编译 /coff表示编译成32 也就是PE结构
ml /c /coff xxx.asm
//链接 /subsystem:windows
link /subsystem:console  xxx.asm

基础语法

MSDN相关文档

.386 ;指定指令集
.model flat,stdcall ;指定一些内存指定内存模式 和调用约定https://docs.microsoft.com/en-us/cpp/assembler/masm/dot-model?view=msvc-160
option casemap:NONE ;一些编译选项这里casemap表示控制大小写，NONE指示保持大小写敏感
ENTRY:
end ENTRY ;设置入口点

分段

相对16位汇编，32位汇编汇编已经没有分段了（地址线刚好满足4g寻址要求）,但可以根据内存属性来划分，称为节(section),内存区或者内存块。

节	可读	可写	可执行	备注
.DATA	√	√	×	初始化的全局变量
.CONST	√	×	×	只读数据局
.DATA?	√	√	×	未初始化的全局变量
.CODE	√	×	√	代码

寄存器

计算机8位、16位、32位通用寄存器有什么区别？
X86 汇编/X86 架构

相对16位寄存器，32位寄存器添加了前缀Exx用于区分,但是任然可以使用16位的语法操作。

在这里插入图片描述

段寄存

器依然是16位共有6个

简称	概念
SS	栈段
CS	代码段
DS	数据段
ES	扩展段(E 代办Extra)
FS	扩展段(F在E的后面所以你懂的)
GS	扩展段(G在F的后面所以你懂的)

寻址

除了16位的寻址方式，还多了一个比例因为寻址，叫做比例因为寻址。
简而言之就是乘上一个数字去寻址

mov dword ptr [ecx+eax*2],05566h

指令补充

x86相关的指令表格

在x86下有32位16位8位的寄存器使用规范，但是如果我们想将8位的寄存器数值赋值给32位的是可以的吗？如果直接通过mov是不可以的，但是提供了movsx和movzx来帮助我们实现。

movsx

movsx 提供了有符号的扩展移动
举个例子一个8位的数字0a0h移动到32位的寄存器中
0a0h对应的二进制位1010 0000最告位是1，因此移动到32位后也是一个负数。

下面是一个小Demo

;1010 0000 最高位是1
    mov cl,0a0h
    ;被认定为负数
    movsx eax,cl
    movsx ebx,cl
    ;0100 1110 最高位是0
    mov ch,78h
    ;被认定Wie正数
    movsx eax,ch
    movsx ebx,ch

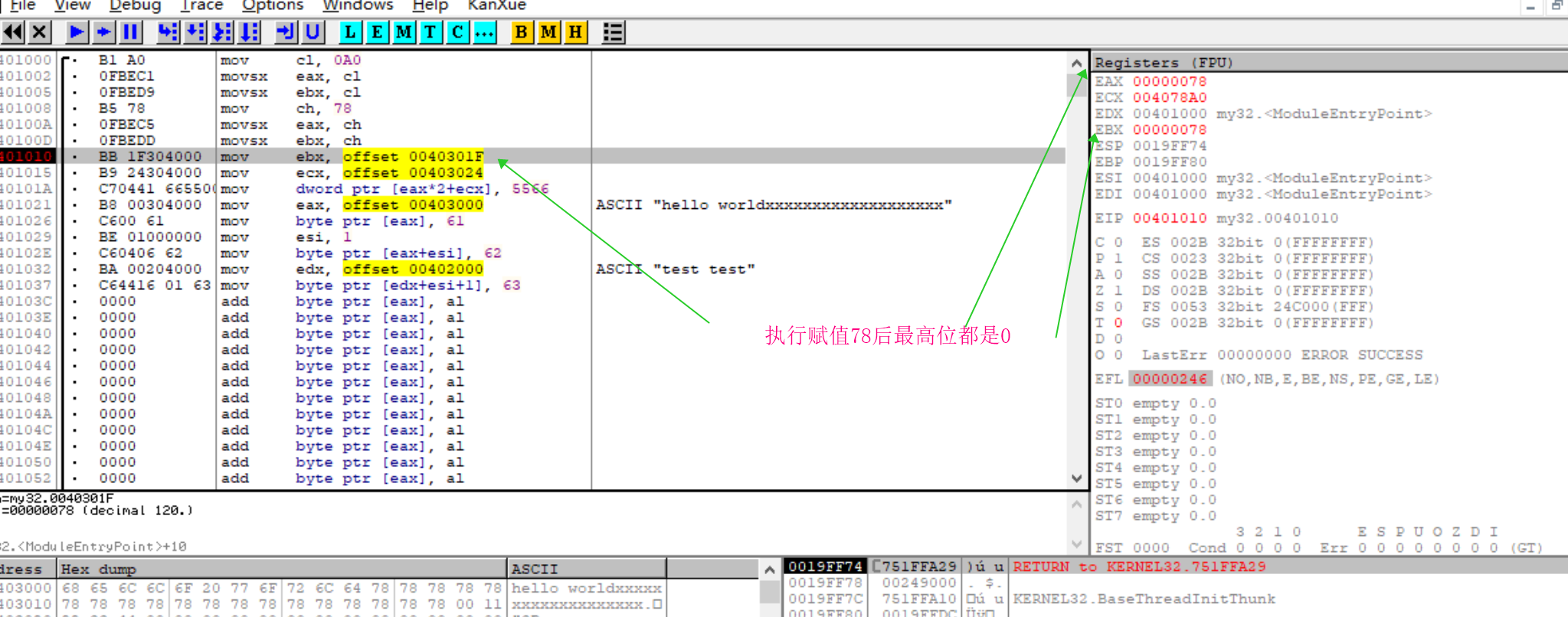

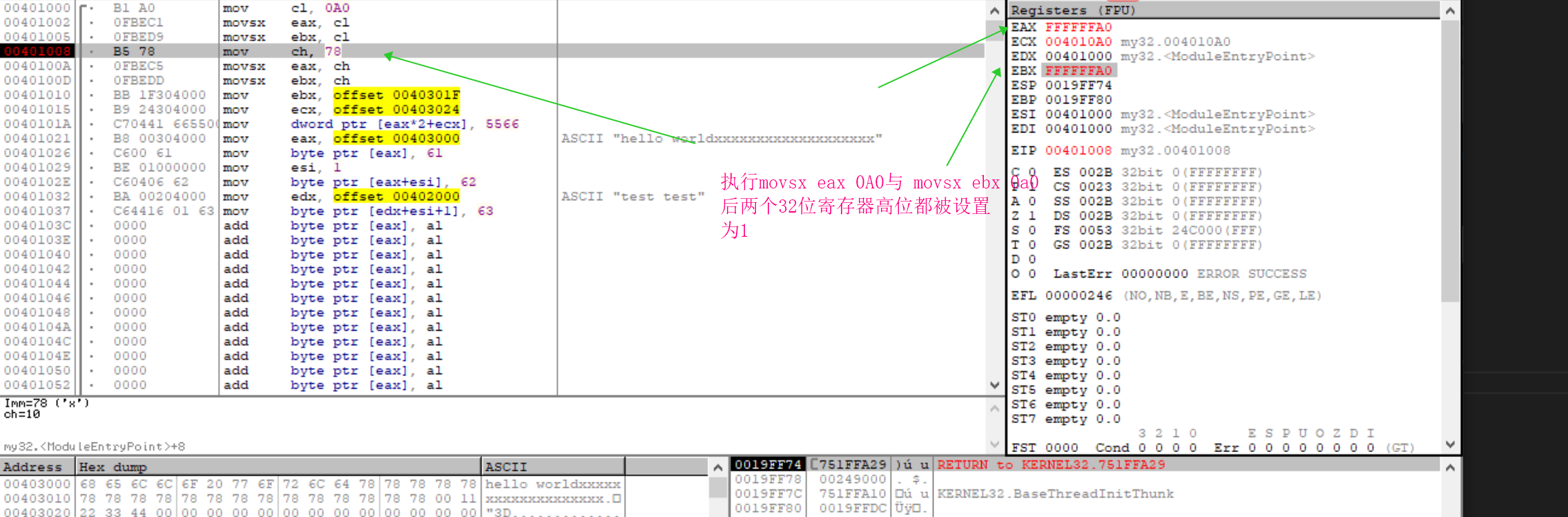

在这里插入图片描述

movzx

movsx 提供了无符号的扩展移动，不过多少位数字移动都是高位补0

;1010 0000 最高位是1
    mov cl,0a0h
    ;被认定为负数
    movzx eax,cl
    movzx ebx,cl
    ;0100 1110 最高位是0
    mov ch,78h
    ;被认定Wie正数
    movzx eax,ch
    movzx ebx,ch

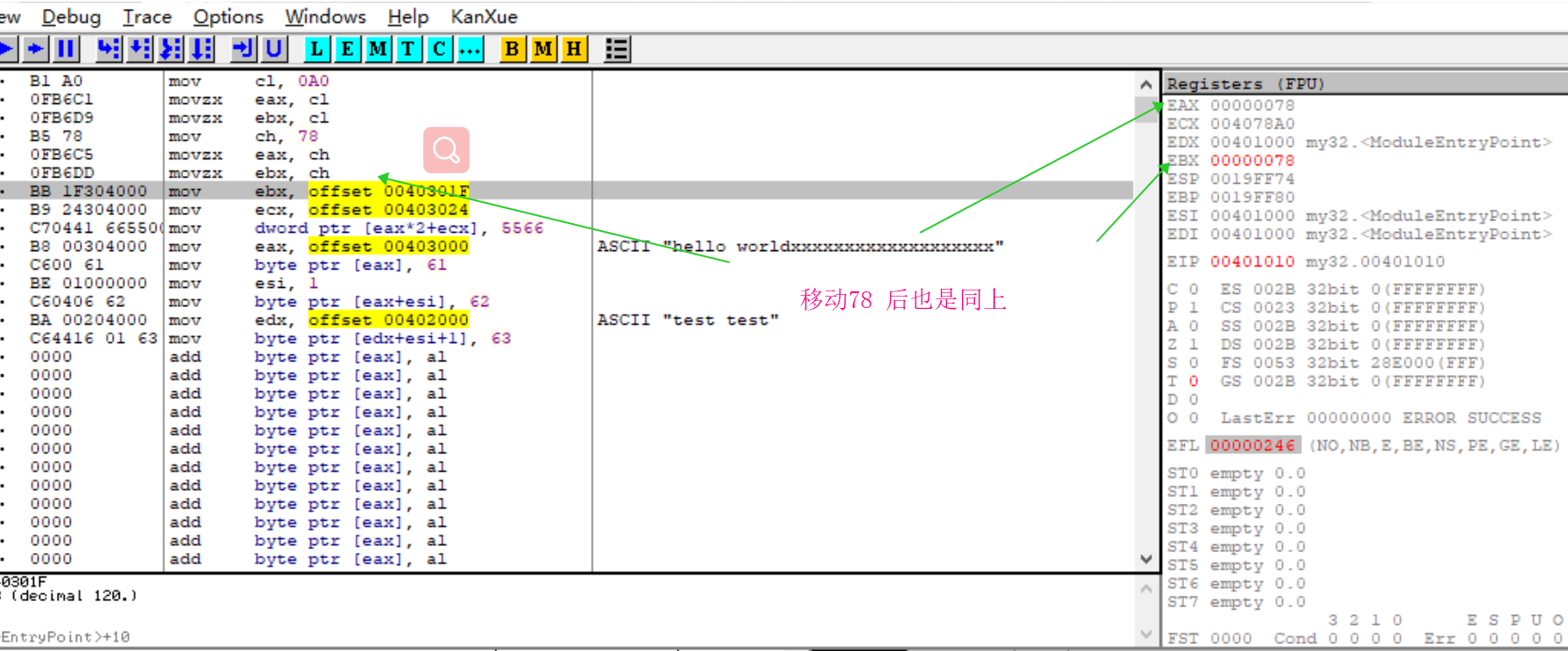

在这里插入图片描述

弹出窗口Demo

下面的代码弹出一个窗口

.386
.model flat,stdcall
option casemap:NONE
include windows.inc
include user32.inc
include kernel32.inc
includelib user32.lib
includelib kernel32.lib
.data
    g_szText db "hello world",0
    g_szTitle db "Title",0
.data
    g_sz0 db 11h,22h,33h,44h
.data?
    g_dw dw ?
.const
    g_sz1 db "test test",0
.code
START:
    invoke MessageBoxA,NULL,offset g_szText,offset g_szTitle,MB_OK
    invoke ExitProcess,0
end START
