第一个关于STM32的MODBUS协议例子功能码03

梦里梦外; 2022-11-03 04:09 93阅读 0赞

这两天一直在有关于modbus协议的传输，没有想到会这般困难，原谅我是一个新手。具体的modbus协议，网上很多了，我就不多说了，直接发出来。
第一部分

u8 receiveOK_flag = 0;
int main(void)
 {
    delay_init();       //延时函数初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    uart_init(115200);
    LED_Init();//LED初始化
    while(1)
    {
        if( receiveOK_flag )                //一帧数据接收完成后开始处理数据
        {
            DisposeReceive();                //处理modbus通信
            receiveOK_flag = 0;
        }
    delay_ms(10);
    }
 }

第二部分

void DisposeReceive( void )
{
u16 CRC16 = 0, CRC16Temp = 0;
if(receiveOK_flag)
{
    delay_ms(10);
    if( USART_RX_BUF[0] == SlaveID )                                                     //地址等于本机地址 地址范围:1 - 32
    {
        CRC16 = CRC_Compute(USART_RX_BUF,USART_RX_CNT-2);//计算所接收数据的CRC;                  //CRC校验 低字节在前 高字节在后 高字节为报文最后一个字节
        CRC16Temp = USART_RX_BUF[USART_RX_CNT-1]|(((u16)USART_RX_BUF[USART_RX_CNT-2])<<8);
        if( CRC16 != CRC16Temp )
        {
            err = 4;                                                                       //CRC校验错误
        }
        StartRegAddr = ( u16 )( USART_RX_BUF[2] << 8 ) | USART_RX_BUF[3];
        if( StartRegAddr > (HoldRegStartAddr + HoldRegCount - 1) )
        {
            err = 2;                                                                       //起始地址不在规定范围内 00 - 07    1 - 8号通道
        }
        if( err == 0 )
        {
            switch( USART_RX_BUF[1] )                                                    //功能码
            {
                case 3:                                                                    //读多个寄存器
                {
                    Modbus_03_Slave();
                    break;
                }
                case 6:                                                                    //写单个寄存器
                {
                    Modbus_06_Slave();
                    break;
                }
                case 16:                                                                   //写多个寄存器
                {
                    Modbus_16_Slave();
                    break;
                }
                default:
                {
                    err = 1;                                                               //不支持该功能码
                    break;
                }
            }
        }
        USART_RX_CNT=0;//接收计数器清零
        USART_RX_BUF[USART_REC_LEN]=0;
        if( err > 0 )
        {
            SendBuf[0] = USART_RX_BUF[0];
            SendBuf[1] = USART_RX_BUF[1] | 0x80;
            SendBuf[2] = err;                                                              //发送错误代码
            CRC16Temp = CRC_Compute( SendBuf, 3 );                                   //计算CRC校验值
            SendBuf[3] = CRC16Temp & 0xFF;                                                 //CRC低位
            SendBuf[4] = ( CRC16Temp >> 8 );                                               //CRC高位
            usart_SendData( SendBuf, 5 );
            err = 0;                                                                       //发送完数据后清除错误标志
        }
    }
}
}
void Modbus_03_Slave( void )
{
u16 RegNum = 0;
u16 CRC16Temp = 0;
u8 i = 0;
RegNum = ( u16 )( USART_RX_BUF[4] << 8 ) | USART_RX_BUF[5];                            //获取寄存器数量
if( ( StartRegAddr + RegNum ) <= (HoldRegStartAddr + HoldRegCount) )      //寄存器地址+寄存器数量 在规定范围内 <=8
{
    SendBuf[0] = USART_RX_BUF[0];                                                                                    //地址
    SendBuf[1] = USART_RX_BUF[1];                                                                                    //功能码
    SendBuf[2] = RegNum * 2;                                                                                            //返回字节数量
    for( i = 0; i < RegNum; i++ )                                                     //循环读取保持寄存器内的值
    {
        SendBuf[3 + i * 2] = HoldReg[StartRegAddr * 2 + i * 2];
        SendBuf[4 + i * 2] = HoldReg[StartRegAddr * 2 + i * 2 + 1];
    }
    CRC16Temp = CRC_Compute( SendBuf, RegNum * 2 + 3 );                          //获取CRC校验值
    SendBuf[RegNum * 2 + 3] = CRC16Temp & 0xFF;                                        //CRC低位
    SendBuf[RegNum * 2 + 4] = ( CRC16Temp >> 8 );                                      //CRC高位
    usart_SendData( SendBuf, RegNum * 2 + 5 );
}
else
{
    err = 3;                                                                           //寄存器数量不在规定范围内
}
}

第三部分

void USART1_IRQHandler( void )
{
u8 tem = 0;
if( USART_GetITStatus( USART1, USART_IT_RXNE ) != RESET )                         //接收中断
{
    tem = USART_ReceiveData( USART1 );
    if(USART_RX_CNT<USART_REC_LEN)
        {
            USART_RX_BUF[USART_RX_CNT]=tem;
            USART_RX_CNT++;
        }
    receiveOK_flag = 1;                                                                                                            //置位数据接收完成标志位
    USART_ClearITPendingBit( USART1, USART_IT_RXNE );
    USART_ClearFlag(USART1,USART_FLAG_RXNE);
}

第四部分

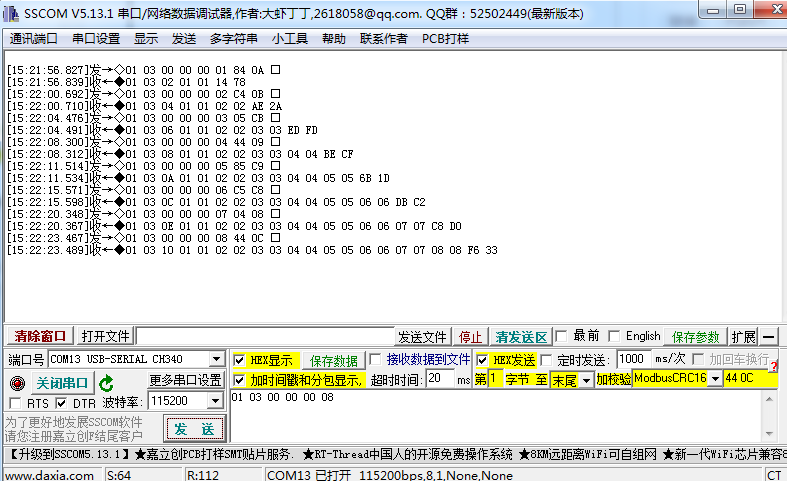

在这里插入图片描述

在这里插入图片描述
最后：想说的就是，我自己一开始看着还挺简单，然后做的时候出现很多问题，这边多次发送报错，那边发生不回复，还有发错一次，之后再发正确命令，无反应等等。还好解决了，如果需要例程，可以看看链接,就是这个的全部内容。
https://download.csdn.net/download/weixin\_45075787/15483014
