Linux云计算架构-搭建prometheus+grafana云平台监控系统

1. prometheus介绍

prometheus(普罗米修斯)，是一套结合了监控、报警、时间序列数据库为一体的开源监控系统。常用于doker、mesos、kubernetes容器管理系统中。

监控原理：通过http协议周期性的获取被监控组件的状态。被监控组件只需提供相应的http接口即可，不需要任何的SDK或者其他的集成过程。

被监控组件提供状态信息的http接口称之为exporter。
目前互联网公司大部分的组件都有exporter可以直接使用。

相对于nagios和zabbix的监控界面，prometheus的监控界面更为美观。

2. prometheus架构原理

promethues架构是promethues及其一些生态系统组件的整体架构。

2.1 prometheus架构组成

在这里插入图片描述

prometheus server：是prometheus组件的核心部分，负责获取监控数据，并对其存储和查询。可以通过静态配置管理监控目标，也可以配置service discovery(服务发现)的方式动态管理监控目标，并从这些目标中获取数据。prometheus server是一个实时数据库，将采集的监控数据以时间序列的方式存储到本地磁盘中。对外提供自定义的promQL，实现对数据的查询和分析。prometheus server还可以从其他的prometheus server实例中获取数据。

exporter：被监控组件提供监控数据的接口，使得监控数据通过http服务的形式展示给prometheus server。而prometheus server通过访问exporter提供的endpoint端口，就可以获取到监控数据。
exporter一般分为2类：
①直接采集：支持prometheus，直接采集被监控组件的信息。
②间接采集：不直接支持prometheus，通过prometheus提供的针对该监控组件的监控采集程序来采集被监控组件的数据。

alertmanager：在prometheus server中支持基于promQL创建告警规则，如果满足promQL定义的规则，就会产生告警。常见接受方式为：邮件，webhook。【类似zabbix中的触发器】

pushgateway：prometheus数据采集基于prometheus server从exporter中pull(拉)数据，这必须保持prometheus和exporter之间的通信。若不允许两者之间的通信，可以使用pushgateway来进行中转，即被监控组件主动推数据到pushgateway上，然后pushgateway再将数据发送到promethues server。

2.2 prometheus架构工作流

  1. promethues server获取metrics(指标)
    ①从配置好的jobs和exporter中拉取metrics
    ②接受pushgateway发送过来的metrics
    ③从其他promethues server中拉取metrics
  2. promethues server处理metrics
    ①本地存储metrics
    ②运行定义好的alerts.rules
    ③满足规则，向alertmanager推送警报；不满足规则，仅记录新的时间序列。

  3. alertmanager处理警报

    ①根据配置文件，对接受的警报进行处理，发出告警。

  4. 图形界面对数据进行可视化。

3. 部署promethues云平台监控系统

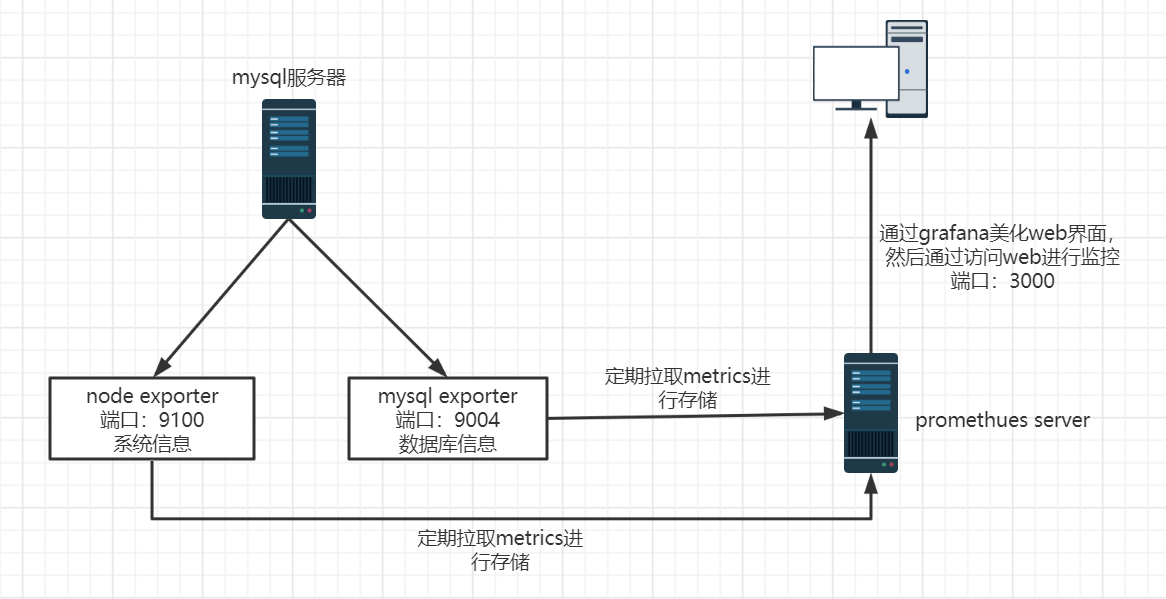

prometheus云平台监控系统拓扑图：
在这里插入图片描述

3.1 下载安装包

  1. # 下载以下6个tar包，国内的网不一定下的到。
  2. # 下载地址：https://prometheus.io/download/
  3. # premetheus server和alertmanager下载
  4. https://github.com/prometheus/prometheus/releases/download/v2.20.1/prometheus-2.20.1.linux-amd64.tar.gz
  6. https://github.com/prometheus/alertmanager/releases/download/v0.21.0/alertmanager-0.21.0.linux-amd64.tar.gz
  8. # mysqld_exporter、node_exporter、pushgateway下载
  9. https://github.com/prometheus/mysqld_exporter/releases/download/v0.12.1/mysqld_exporter-0.12.1.linux-amd64.tar.gz
  11. https://github.com/prometheus/node_exporter/releases/download/v1.0.1/node_exporter-1.0.1.linux-amd64.tar.gz
  13. https://github.com/prometheus/pushgateway/releases/download/v1.2.0/pushgateway-1.2.0.linux-amd64.tar.gz
  15. # grafana下载
  16. https://dl.grafana.com/oss/release/grafana-7.1.3-1.x86_64.rpm
  18. # 这个地址比较快
  19. https://mirrors.huaweicloud.com/grafana/7.1.3/grafana-7.1.3.linux-amd64.tar.gz
  21. [root@master prometheus]# pwd
  22. /root/prometheus
  23. [root@master prometheus]# ls
  24. alertmanager-0.21.0.linux-amd64.tar.gz     node_exporter-1.0.1.linux-amd64.tar.gz
  25. grafana-7.1.3.linux-amd64.tar.gz           prometheus-2.20.1.linux-amd64.tar.gz
  26. mysqld_exporter-0.12.1.linux-amd64.tar.gz  pushgateway-1.2.0.linux-amd64.tar.gz

3.2 部署prometheus server

  1. # 安装epel扩展源
  2. [root@master ~]# yum install epel-release -y
  4. # 安装go语言环境
  5. # go(golang)是goolge开发的一种静态强类型、编译型、并发型、具有垃圾回收功能的编程语言。
  6. [root@master ~]# yum install go -y
  7. [root@master ~]# go version
  8. go version go1.13.14 linux/amd64
  10. # 直接解压到/usr/local/目录下即可使用
  11. [root@master ~]# tar xzf /root/prometheus/prometheus-2.20.1.linux-amd64.tar.gz -C /usr/local/
  12. [root@master ~]# ll -d /usr/local/prometheus-2.20.1.linux-amd64/
  13. drwxr-xr-x. 4 3434 3434 144 8月   6 03:42 /usr/local/prometheus-2.20.1.linux-amd64/
  15. # 修改prometheus的配置文件，最后加即可。
  16. # yml语法注重缩进
  17. vim prometheus.yml
  18.   - job_name: system-status              # 监控项，监控系统状态
  19.     static_configs:
  20.       - targets: ['192.168.8.178:9100']  # 监控主机IP和端口号
  21.         labels:
  22.           instance: server-status
  23.   - job_name: mysql-status               # 监控mysql状态
  24.     static_configs:
  25.       - targets: ['192.168.8.178:9104']  #监控主机IP和端口号
  26.         labels:
  27.           instance: server-mysql         # 实例名，用于grafana
  29. # 启动prometheus，并放到后台运行
  30. [root@master ~]# cd /usr/local/prometheus-2.20.1.linux-amd64/
  31. [root@master prometheus-2.20.1.linux-amd64]# ./prometheus --config.file=prometheus.yml &
  33. ===========================================
  34. &              前台进程放到后台运行
  35. jobs           查看当前的后台进程
  36. fg 后台序号     后台进程放到前台运行
  37. ctrl+z         前台进程放到后台运行，并停止
  38. bg             后台进程继续运行
  39. ctrl+c         退出前台进程
  40. ===========================================
  42. # 如果不用&,表示前台运行。
  43. # 看到下面这句就说明启动成功了
  44. level=info ts=2020-08-17T14:17:25.259Z caller=main.go:652 msg="Server is ready to receive web requests."
  45. # 按了ctrl+c退出，即关闭了。
  46. level=info ts=2020-08-17T14:21:12.348Z caller=main.go:767 msg="See you next time!"
  48. # 由于prometheus服务器占用9090号端口，故防火墙要开放9090号端口
  49. [root@master ~]# firewall-cmd --permanent --zone=public --add-port=9090/tcp
  50. success
  51. [root@master ~]# firewall-cmd --reload
  52. success
  54. # 查看prometheus的web界面
  55. http://192.168.8.177:9090/

在这里插入图片描述

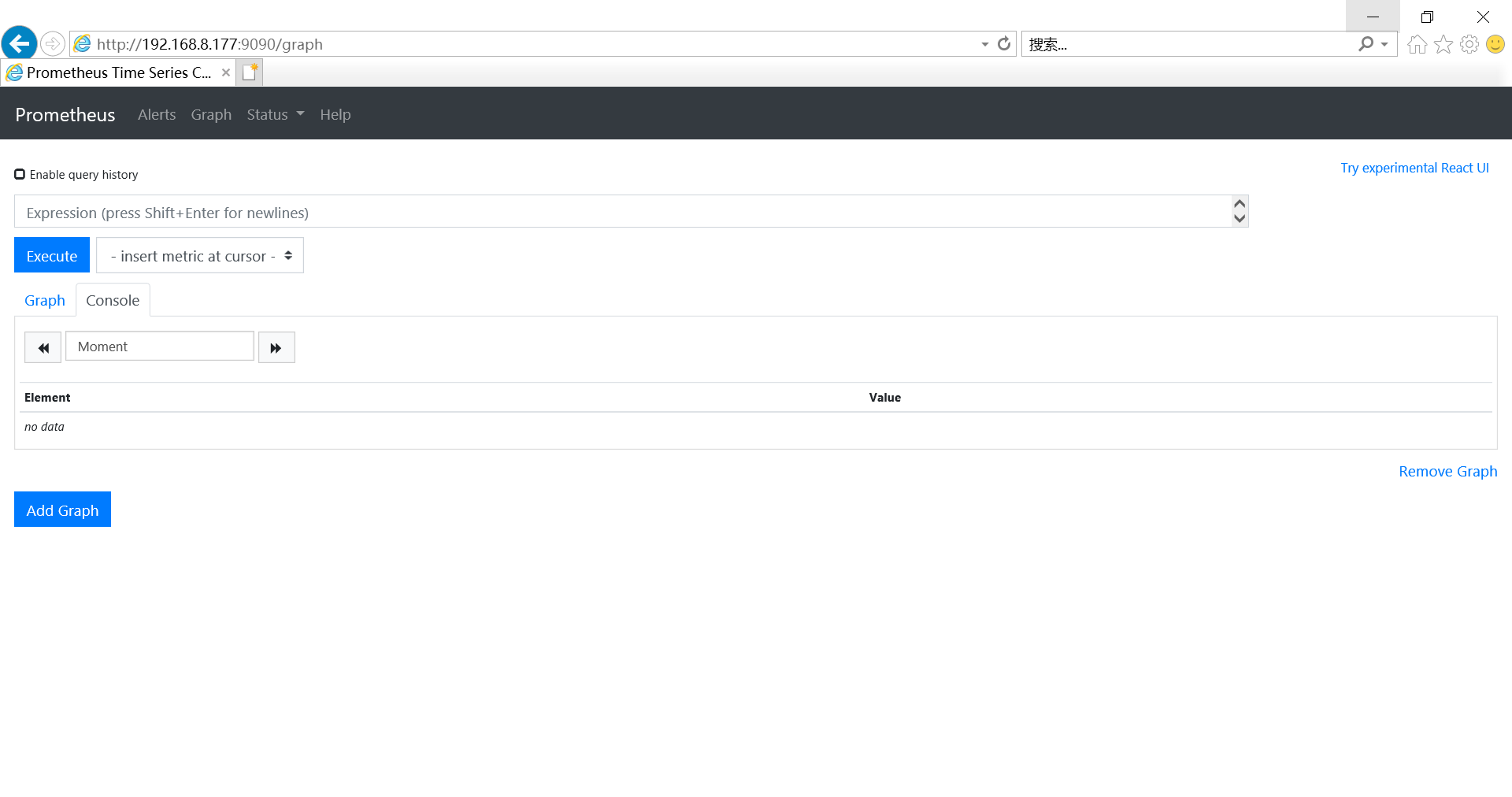

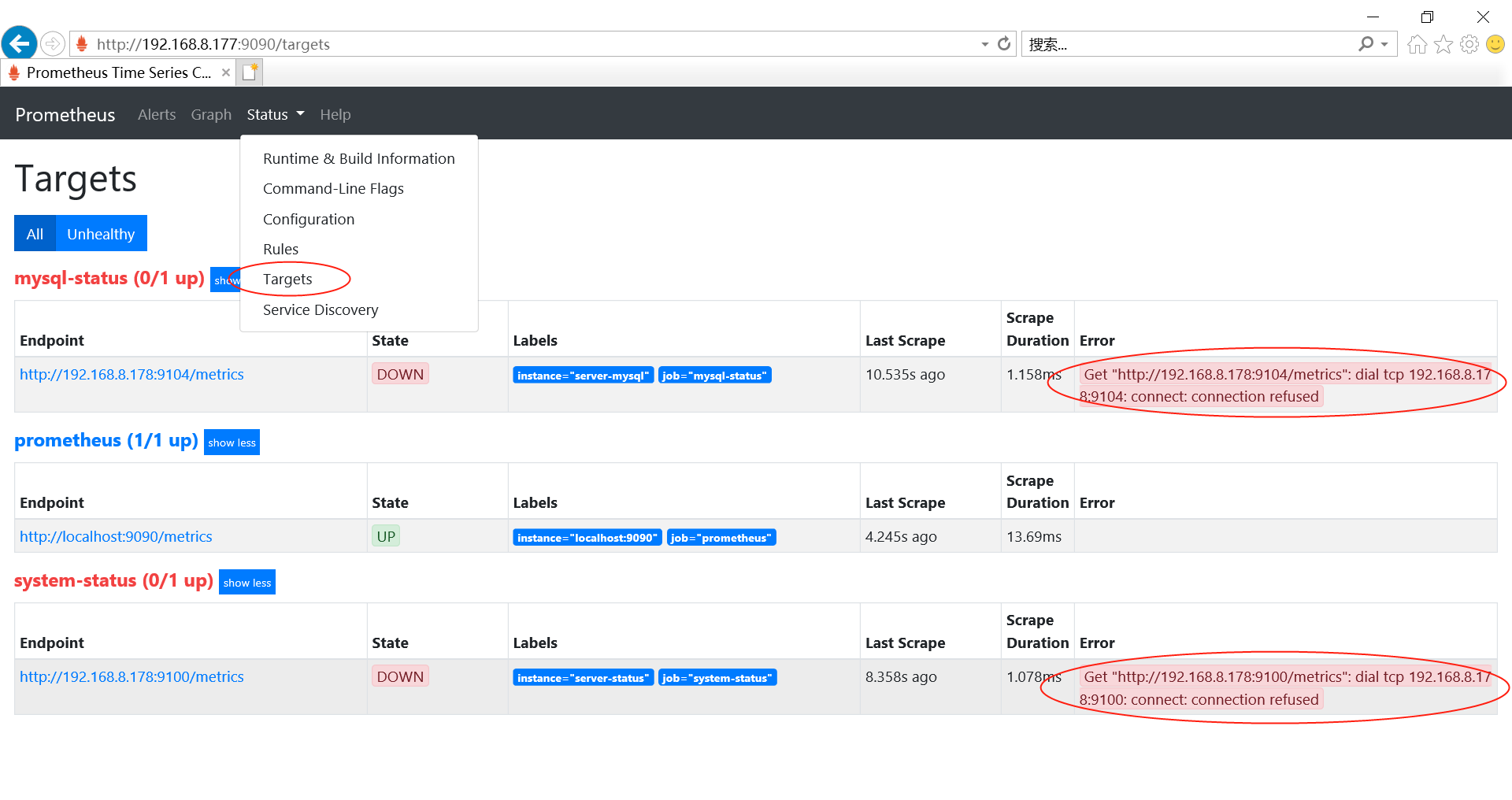

由于还未配置node和mysql的exporter，故获取不到数据。
在这里插入图片描述

  1. [root@master prometheus-2.20.1.linux-amd64]# cat prometheus.yml
  2. # my global config
  3. global:
  4.   scrape_interval:     15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  5.   evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  6.   # scrape_timeout is set to the global default (10s).
  8. # Alertmanager configuration
  9. alerting:
  10.   alertmanagers:
  11.   - static_configs:
  12.     - targets:
  13.       # - alertmanager:9093
  15. # Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
  16. rule_files:
  17.   # - "first_rules.yml"
  18.   # - "second_rules.yml"
  20. # A scrape configuration containing exactly one endpoint to scrape:
  21. # Here it's Prometheus itself.
  22. scrape_configs:
  23.   # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  24.   - job_name: 'prometheus'
  25.     # metrics_path defaults to '/metrics'
  26.     # scheme defaults to 'http'.
  27.     static_configs:
  28.     - targets: ['localhost:9090']
  30.   - job_name: system-status              # 监控项，监控系统状态
  31.     static_configs:
  32.       - targets: ['192.168.8.178:9100']  # 监控主机IP和端口号
  33.         labels:
  34.           instance: server-status
  35.   - job_name: mysql-status               # 监控mysql状态
  36.     static_configs:
  37.       - targets: ['192.168.8.178:9104']  #监控主机IP和端口号
  38.         labels:
  39.           instance: server-mysql         # 实例名，用于grafana
  41. # 监控多个IP地址
  42. ['192.168.8.100:9100','192.168.8.101:9100']

3.3 部署exporter(出口节点)

常用exporter：
①node_exporter监控系统性能和运行状态
②mysqld_exporter监控mysql数据库服务
③snmp_exporter监控网络设备

  1. # 在被监控主机上配置以下2个exporter出口节点，即接口。用于采集被监控主机上对应的状态。
  2. # 传输tar包
  3. [root@master prometheus]# scp /root/prometheus/node_exporter-1.0.1.linux-amd64.tar.gz 192.168.8.178:/opt/
  4. [root@master prometheus]# scp /root/prometheus/mysqld_exporter-0.12.1.linux-amd64.tar.gz 192.168.8.178:/opt/
  6. 1. 配置node_exporter
  7. [root@client ~]# tar xzf /opt/node_exporter-1.0.1.linux-amd64.tar.gz -C /usr/local/
  8. [root@client ~]# /usr/local/node_exporter-1.0.1.linux-amd64/node_exporter &
  9. [root@client ~]# netstat -antup | grep 9100
  10. tcp6       0      0 :::9100                 :::*                    LISTEN      10098/node_exporter
  11. tcp6       0      0 192.168.8.178:9100      192.168.8.177:52894     ESTABLISHED 10098/node_exporter
  13. 2. 配置mysqld_exporter
  14. # 如果有类似报错：Access denied for user 'zabbix'@'localhost' (using password: YES)
  15. # 估计要重置对应用户密码。
  16. [root@client ~]# mysql -uroot -p
  17. Enter password:
  18. Welcome to the MariaDB monitor.  Commands end with ; or \g.
  19. Your MariaDB connection id is 4
  20. Server version: 5.5.60-MariaDB MariaDB Server
  22. Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.
  24. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
  26. MariaDB [(none)]> use mysql
  27. Reading table information for completion of table and column names
  28. You can turn off this feature to get a quicker startup with -A
  30. Database changed
  31. MariaDB [mysql]> grant replication client,process on *.* to 'mysql_monitor'@'localhost' identified by '123456';
  32. Query OK, 0 rows affected (0.05 sec)
  34. MariaDB [mysql]> grant select on *.* to 'mysql_monitor'@'localhost';
  35. Query OK, 0 rows affected (0.00 sec)
  37. MariaDB [mysql]> exit
  38. Bye
  40. # 解压mysql_exportor
  41. [root@client ~]# tar xzf /opt/mysqld_exporter-0.12.1.linux-amd64.tar.gz -C /usr/local/
  42. # 使用指定数据库用户进行收集数据
  43. [root@client ~]# vim /usr/local/mysqld_exporter-0.12.1.linux-amd64/.my.cnf
  44. [root@client ~]# cat /usr/local/mysqld_exporter-0.12.1.linux-amd64/.my.cnf
  45. [client]
  46. user=mysql_monitor
  47. password=123456
  48. # 启动mysql_exportor,看到以下内容说明启动成功。
  49. [root@client ~]# /usr/local/mysqld_exporter-0.12.1.linux-amd64/mysqld_exporter --config.my-cnf="/usr/local/mysqld_exporter-0.12.1.linux-amd64/.my.cnf" &
  50. [1] 20812
  51. [root@client ~]# INFO[0000] Starting mysqld_exporter (version=0.12.1, branch=HEAD, revision=48667bf7c3b438b5e93b259f3d17b70a7c9aff96) source="mysqld_exporter.go:257"
  52. INFO[0000] Build context (go=go1.12.7, user=root@0b3e56a7bc0a, date=20190729-12:35:58)  source="mysqld_exporter.go:258"
  53. INFO[0000] Enabled scrapers:                             source="mysqld_exporter.go:269"
  54. INFO[0000]  --collect.global_status                      source="mysqld_exporter.go:273"
  55. INFO[0000]  --collect.global_variables                   source="mysqld_exporter.go:273"
  56. INFO[0000]  --collect.slave_status                       source="mysqld_exporter.go:273"
  57. INFO[0000]  --collect.info_schema.innodb_cmp             source="mysqld_exporter.go:273"
  58. INFO[0000]  --collect.info_schema.innodb_cmpmem          source="mysqld_exporter.go:273"
  59. INFO[0000]  --collect.info_schema.query_response_time    source="mysqld_exporter.go:273"
  60. INFO[0000] Listening on :9104                            source="mysqld_exporter.go:283

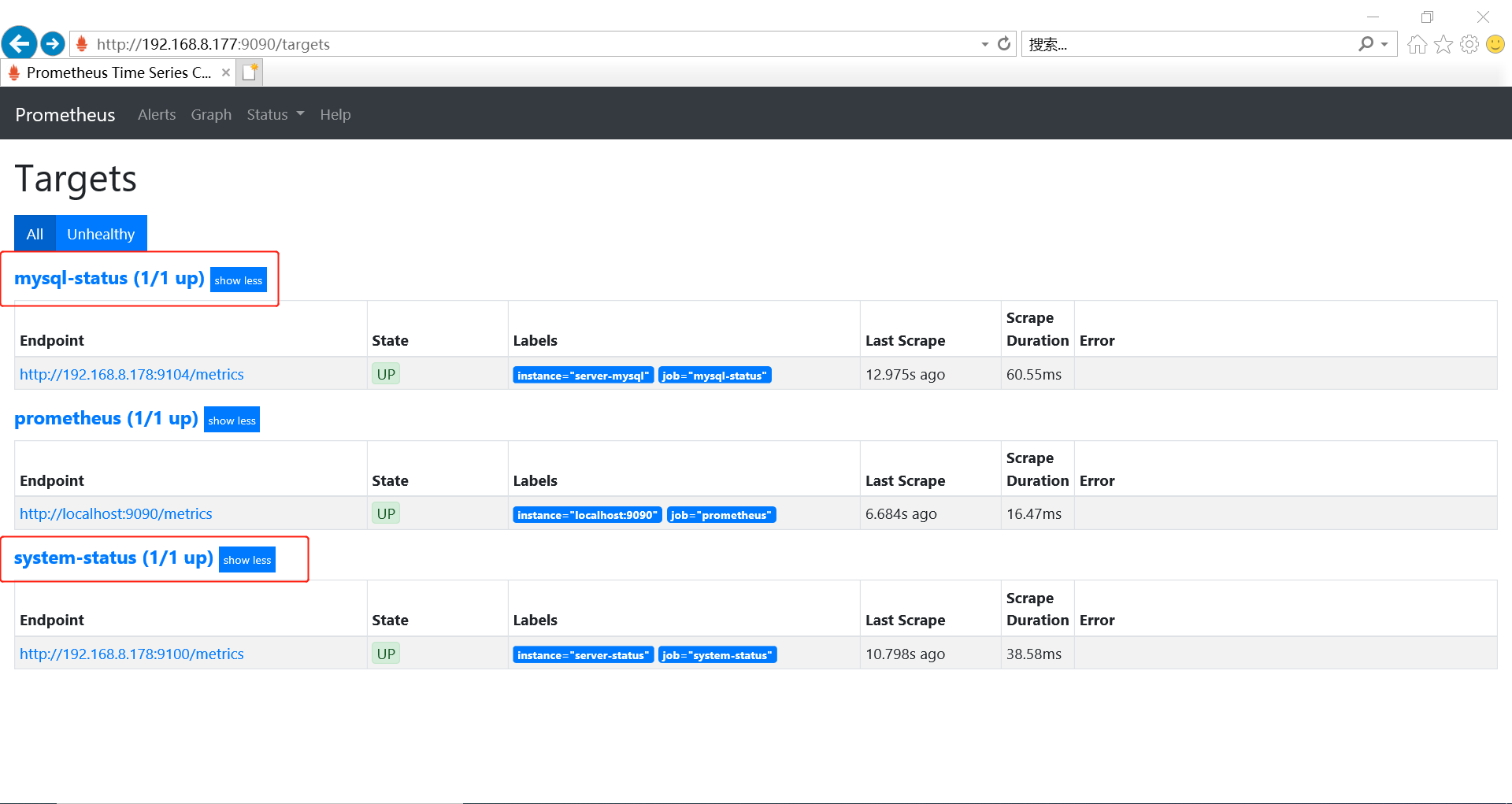

可以看到，prometheus server已经可以从远程主机上获取到系统状态信息和mysql数据库信息了。都为up了。
在这里插入图片描述

  1. # 查看下端口，监听正常
  2. [root@client ~]# netstat -antup | grep 9100
  3. tcp6       0      0 :::9100                 :::*                    LISTEN      10098/node_exporter
  4. tcp6       0      0 192.168.8.178:9100      192.168.8.177:50488     ESTABLISHED 10098/node_exporter
  5. [root@client ~]# netstat -antup | grep 9104
  6. tcp6       0      0 :::9104                 :::*                    LISTEN      20812/mysqld_export
  7. tcp6       0      0 192.168.8.178:9104      192.168.8.177:39890     ESTABLISHED 20812/mysqld_export

至此为止，prometheus云平台监控系统已经部署完毕了。

4. 使用grafana美化prometheus

如果监控看的是以上界面，那怎么可以说prometheus的界面比zabbix好看呢？这时需要使用grafana美化工具进行美化下。

4.1 安装grafana

  1. [root@master ~]# ll /root/prometheus/grafana-7.1.3.linux-amd64.tar.gz
  2. -rw-r--r--. 1 root root 52611015 8月   6 12:55 /root/prometheus/grafana-7.1.3.linux-amd64.tar.gz
  3. [root@master ~]# tar xzf /root/prometheus/grafana-7.1.3.linux-amd64.tar.gz -C /usr/local/
  4. [root@master ~]# cd /usr/local/grafana-7.1.3/
  5. # 后台运行grafana
  6. [root@master grafana-7.1.3]# ./bin/grafana-server &
  7. # 可以看到后台运行的已经有两个程序了。
  8. [root@master grafana-7.1.3]# jobs
  9. [1]-  运行中               ./prometheus --config.file=prometheus.yml &(工作目录：/usr/local/prometheus-2.20.1.linux-amd64)
  10. [2]+  运行中               ./bin/grafana-server &
  12. # 防火墙开放3000端口号
  13. [root@master grafana-7.1.3]# firewall-cmd --permanent --zone=public --add-port=3000/tcp
  14. success
  15. [root@master grafana-7.1.3]# firewall-cmd --reload
  16. success
  18. # 还是不懂的，可以参考以下网址：
  19. https://grafana.com/docs/grafana/latest/installation/rpm/

访问：http://192.168.8.177:3000/login，可以看到以下内容。
初始账号密码：admin/admin
在这里插入图片描述
修改初始密码：
在这里插入图片描述
登录进来的首页如下：
在这里插入图片描述

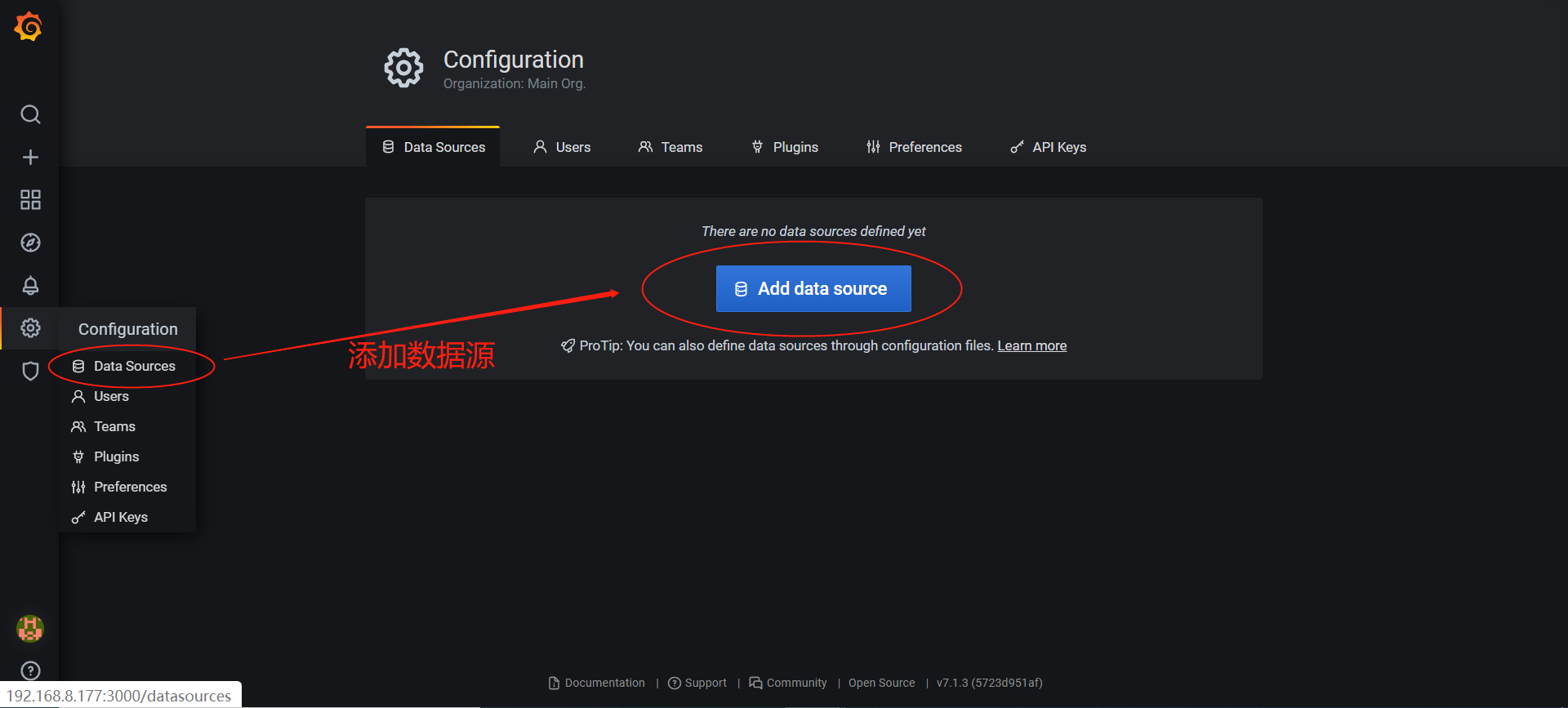

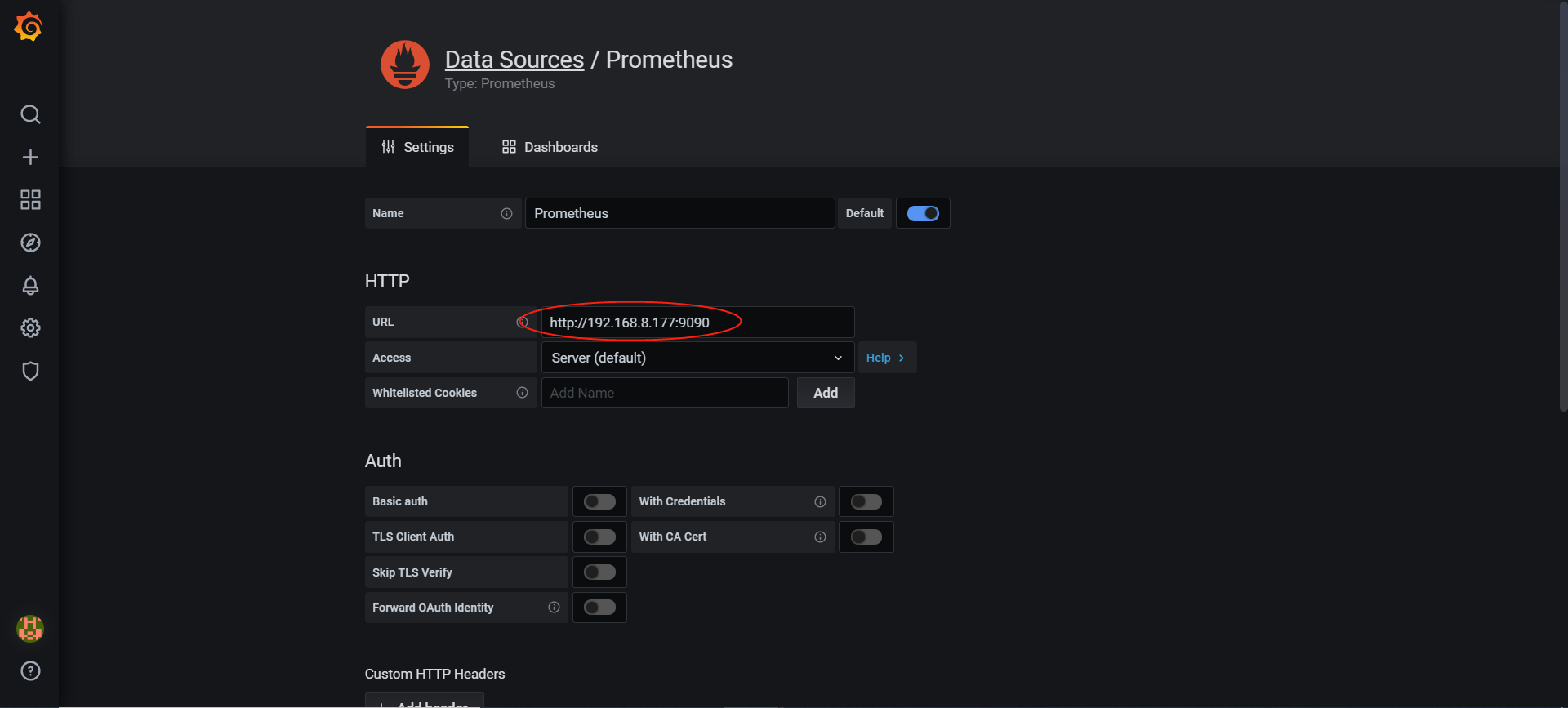

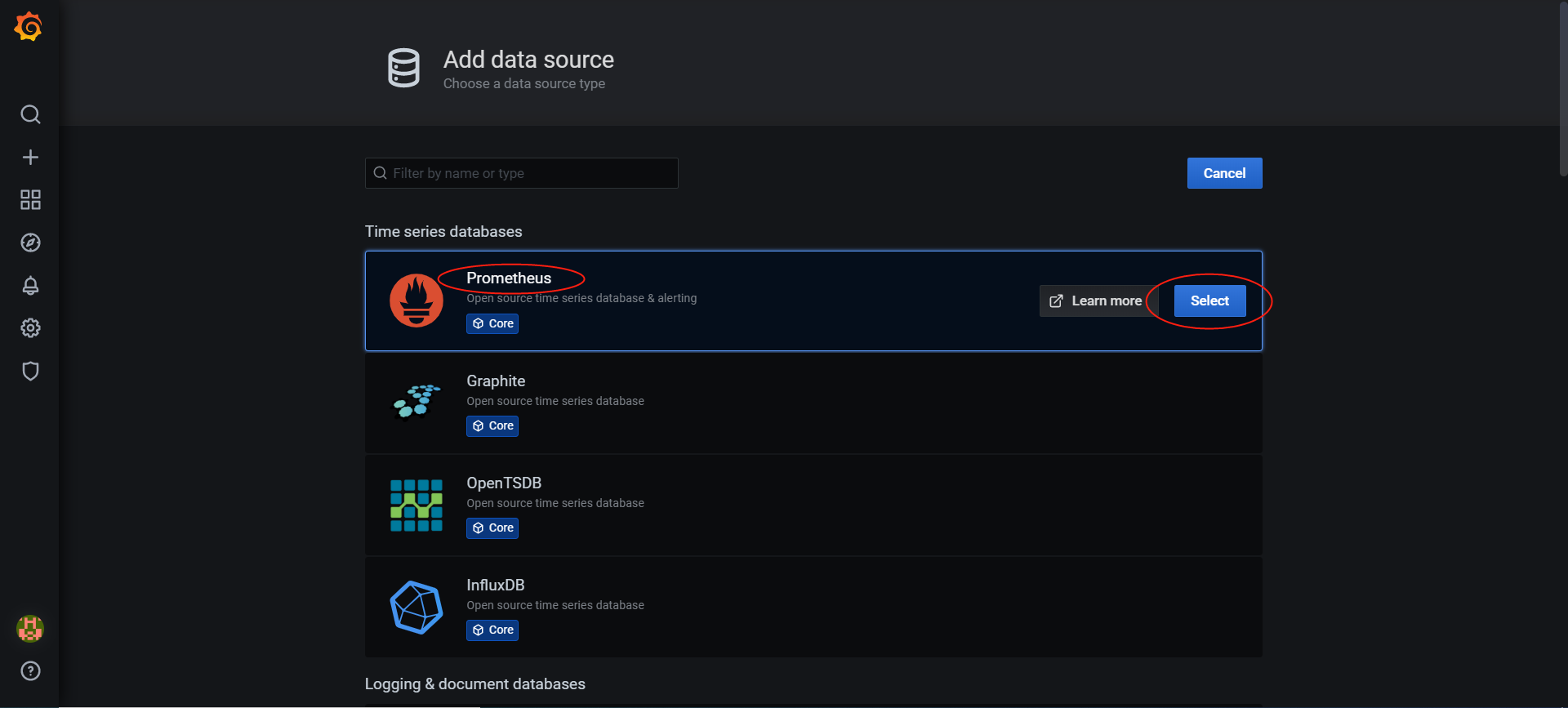

4.2 美化prometheus

用ie打开这个grafana界面兼容性有问题。我这里用谷歌展示。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

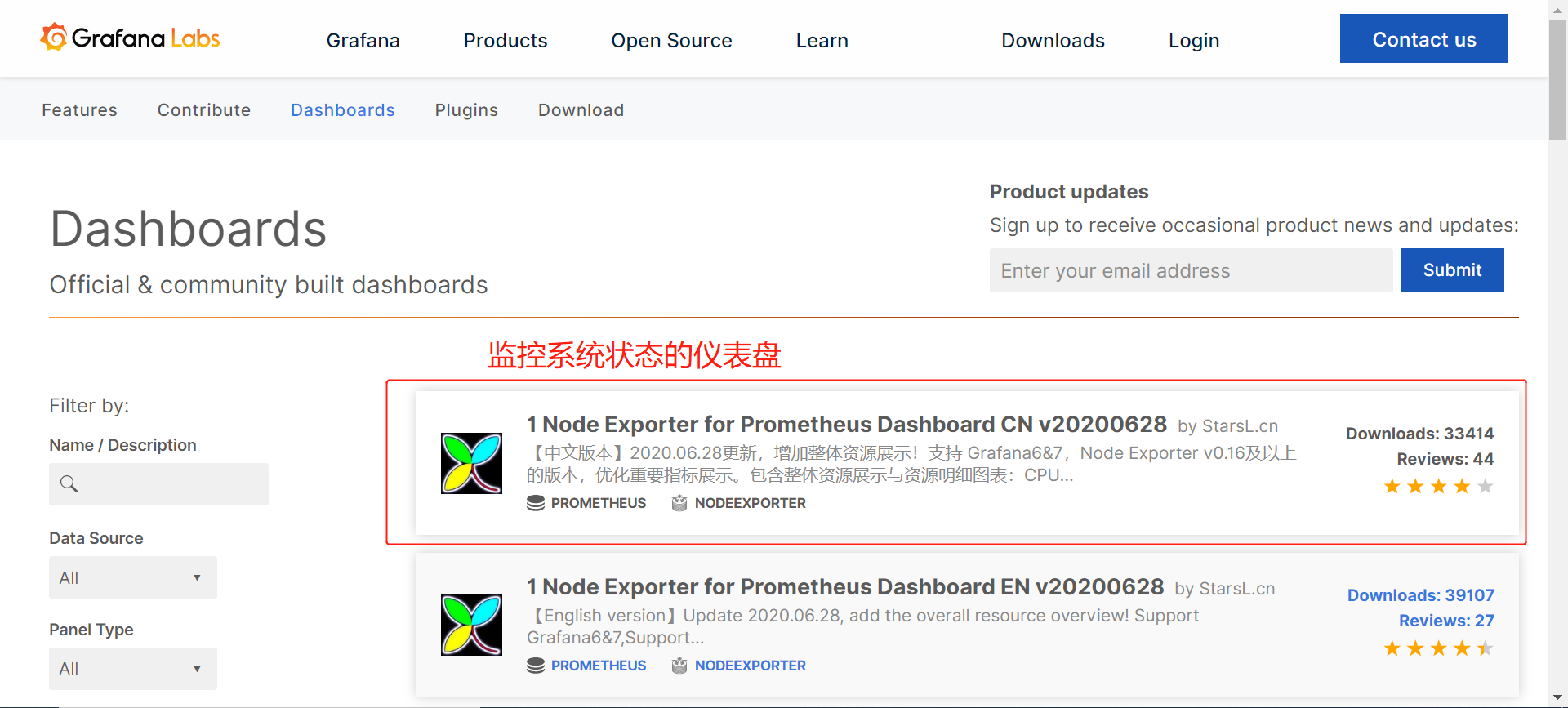

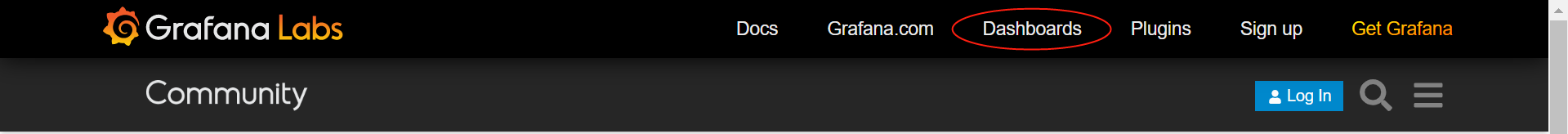

添加系统状态信息和mysql数据库信息的仪表盘：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

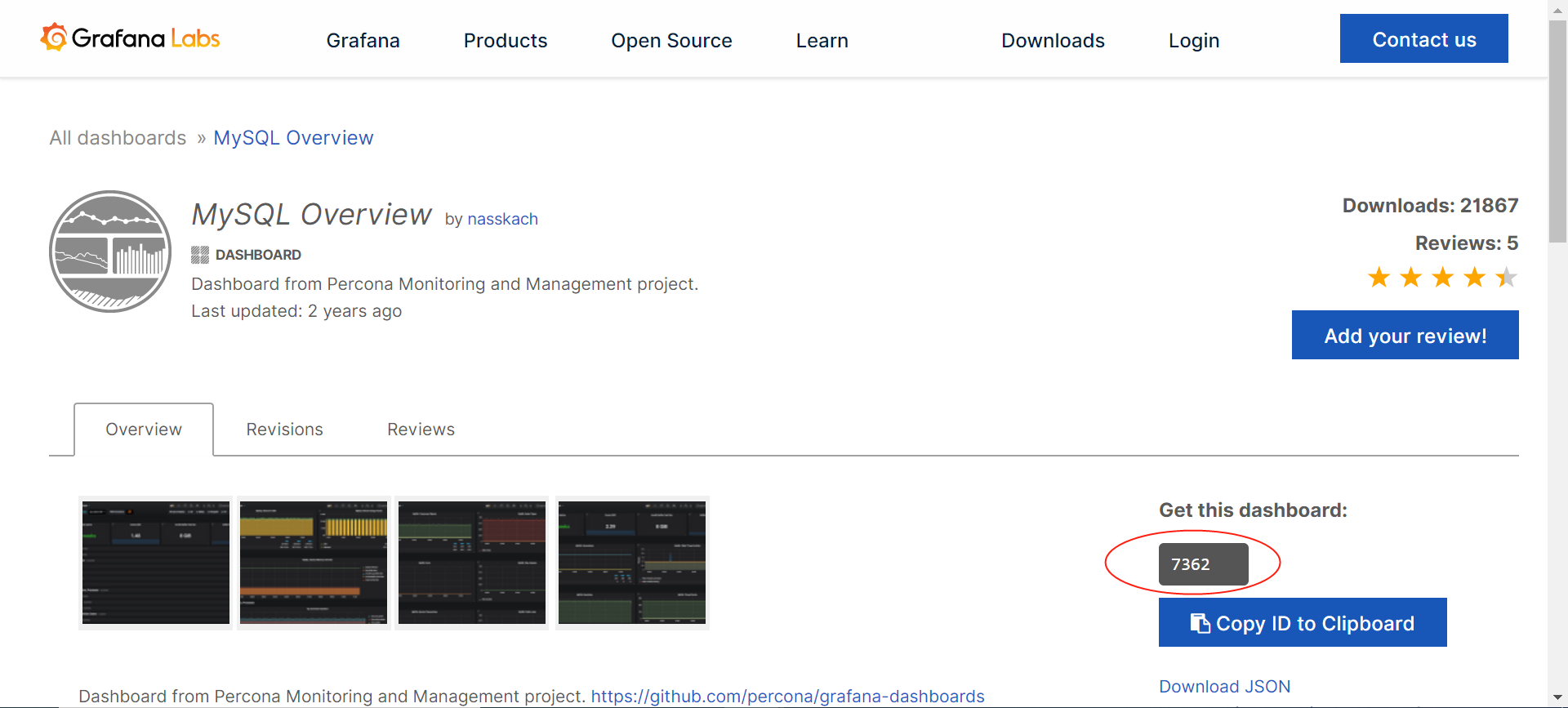

通过以上查找，可以看到两个仪表盘的ID分别是：8919 7362

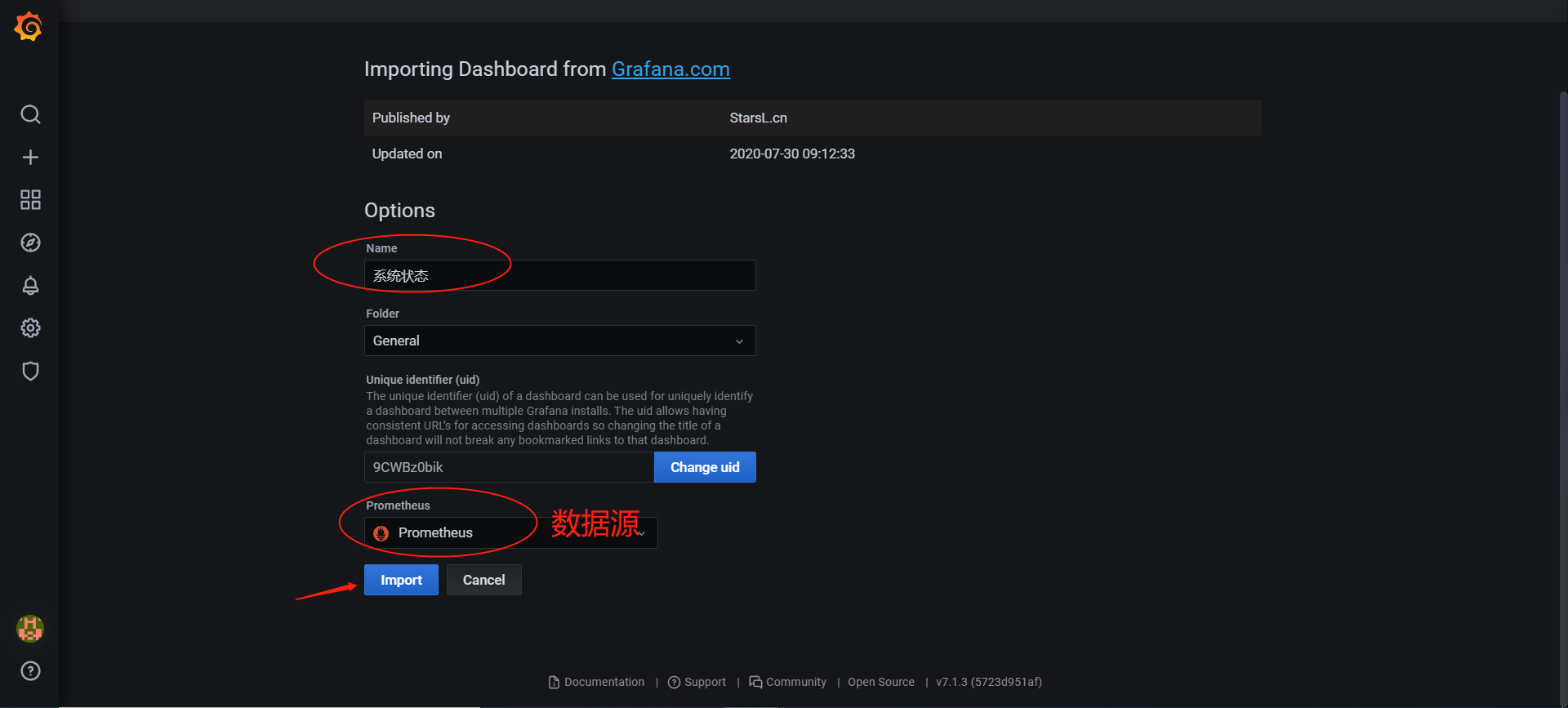

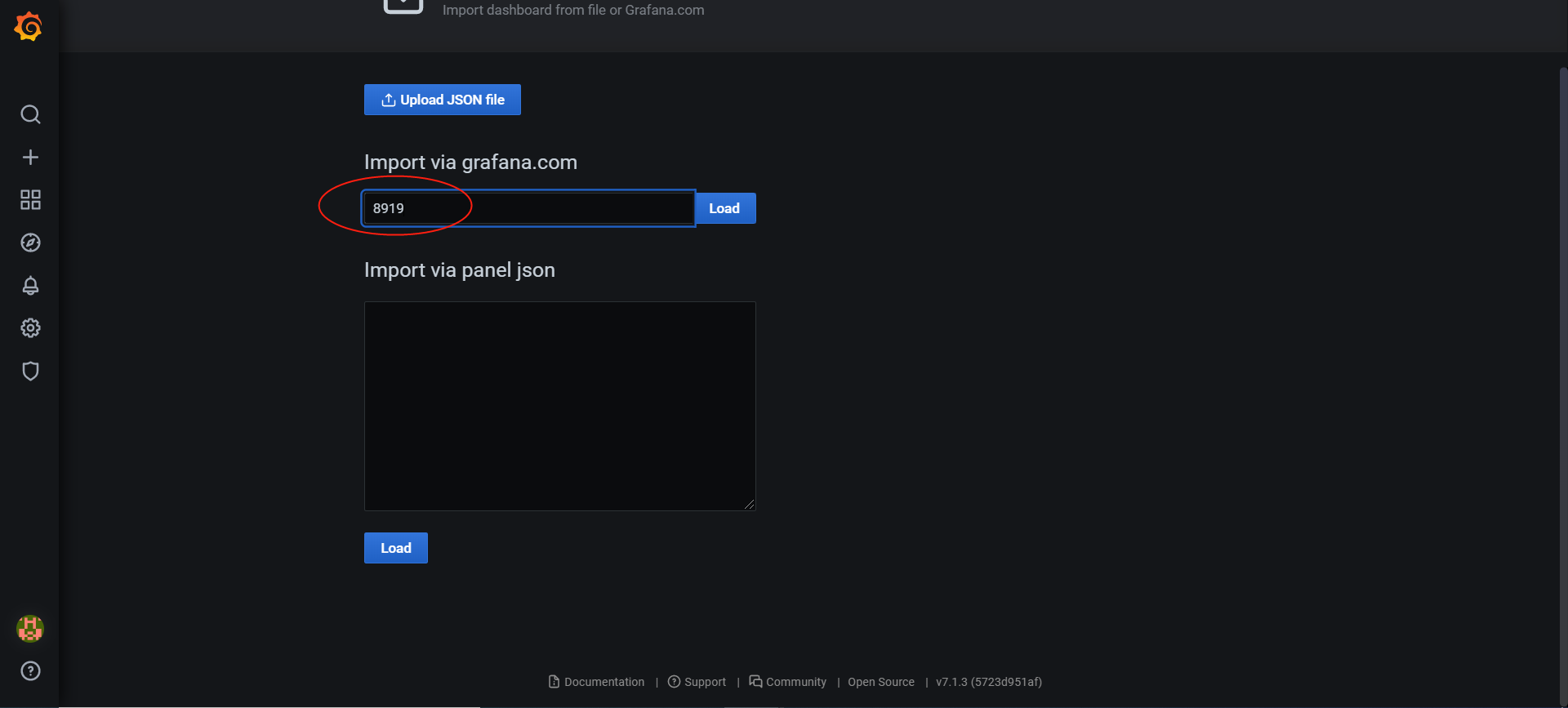

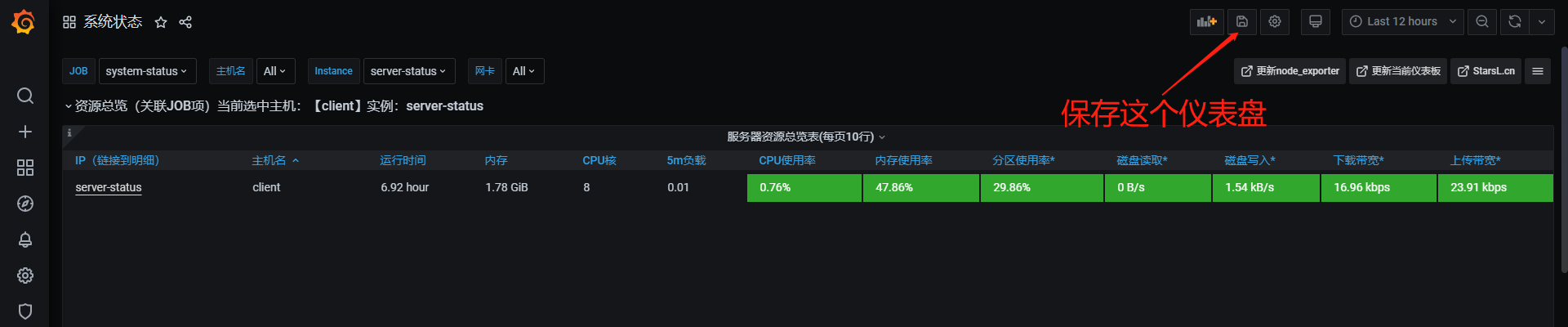

导入系统状态的仪表盘：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

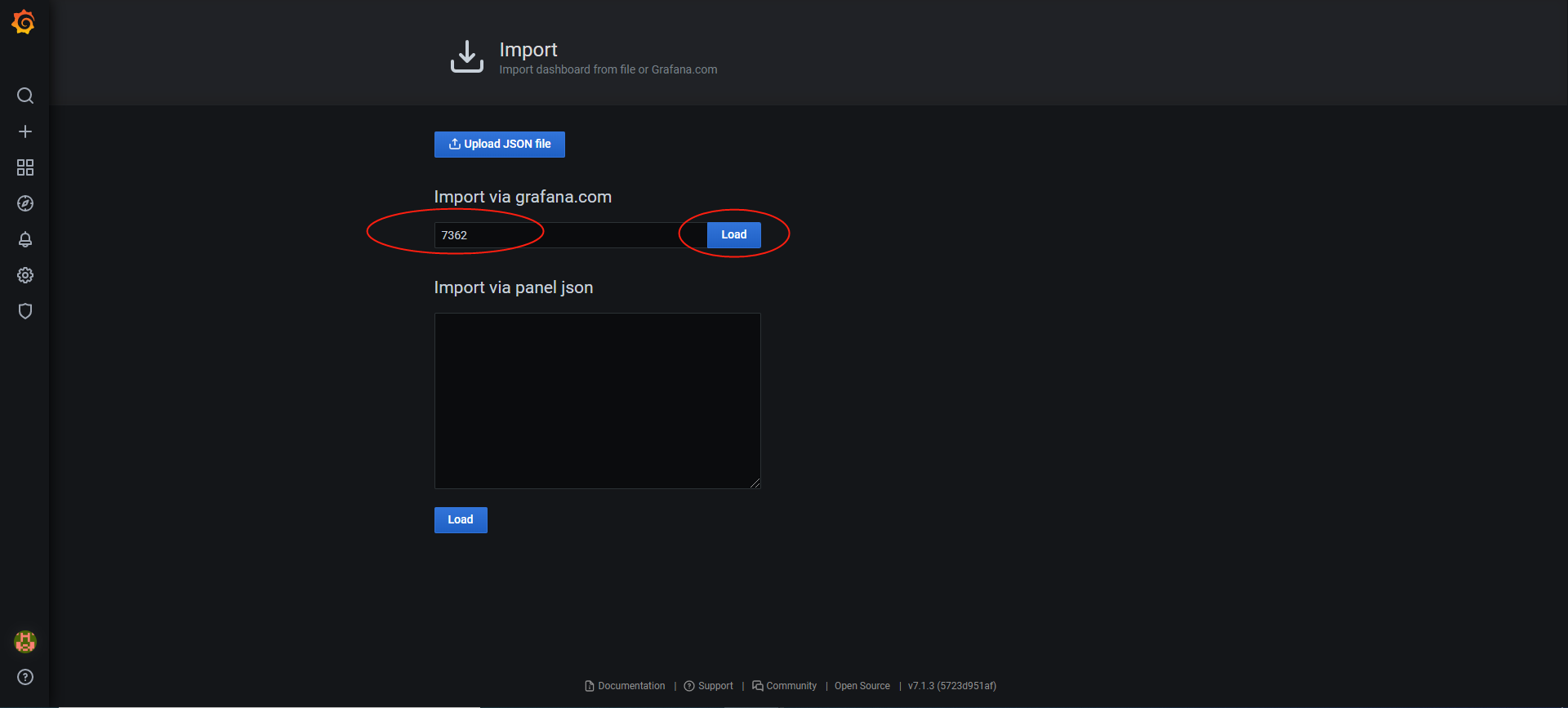

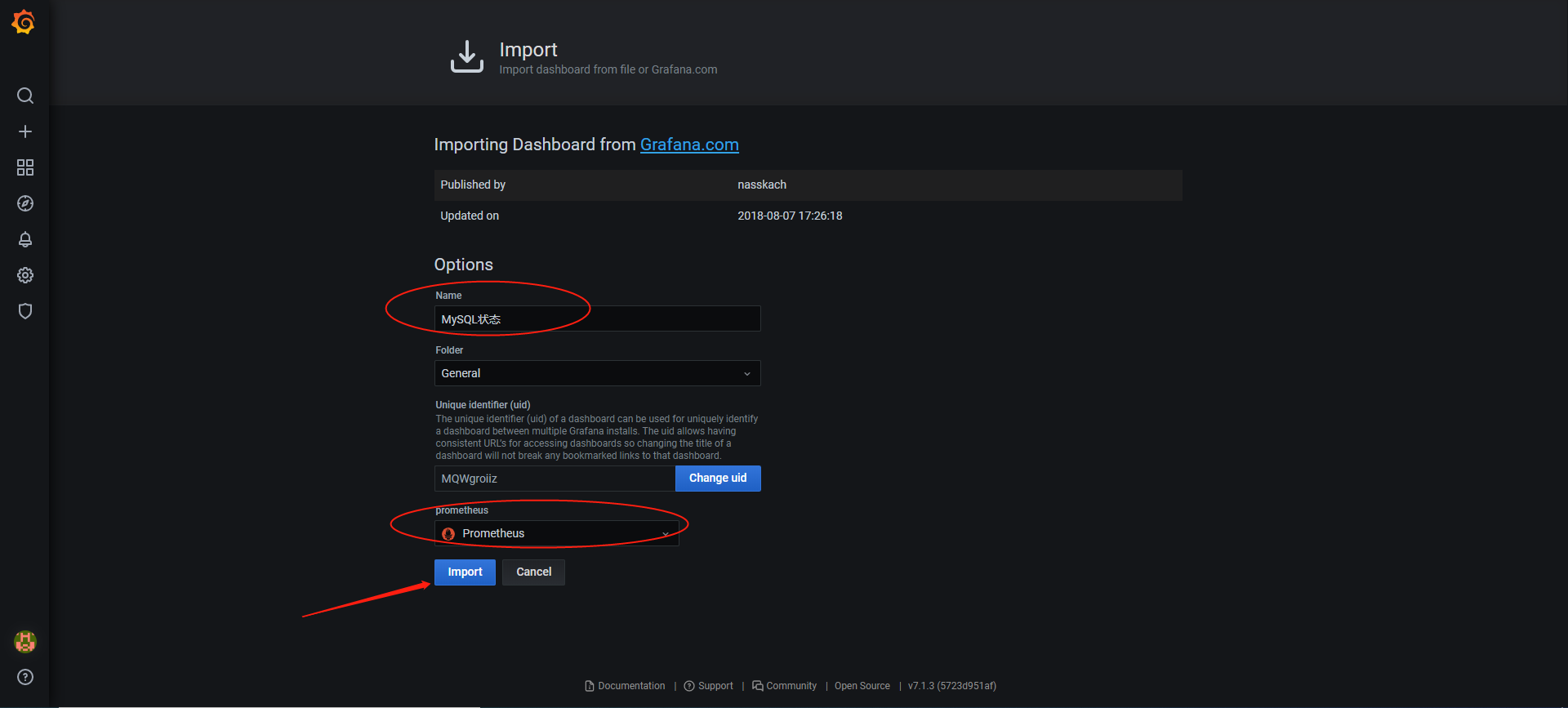

导入mysql数据库信息的仪表盘：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
以上就是系统状态和mysql数据库状态信息的监控面板了。

5. 效果图

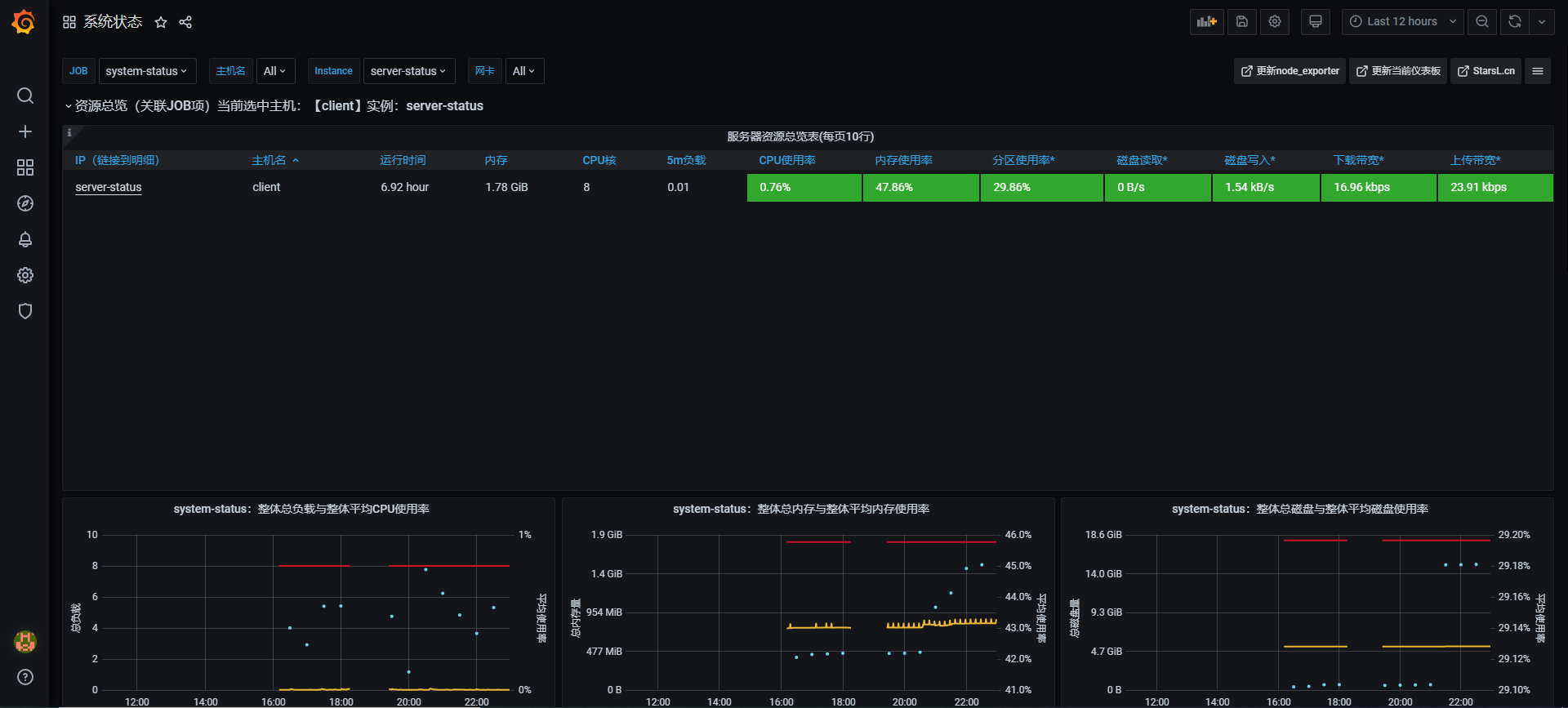

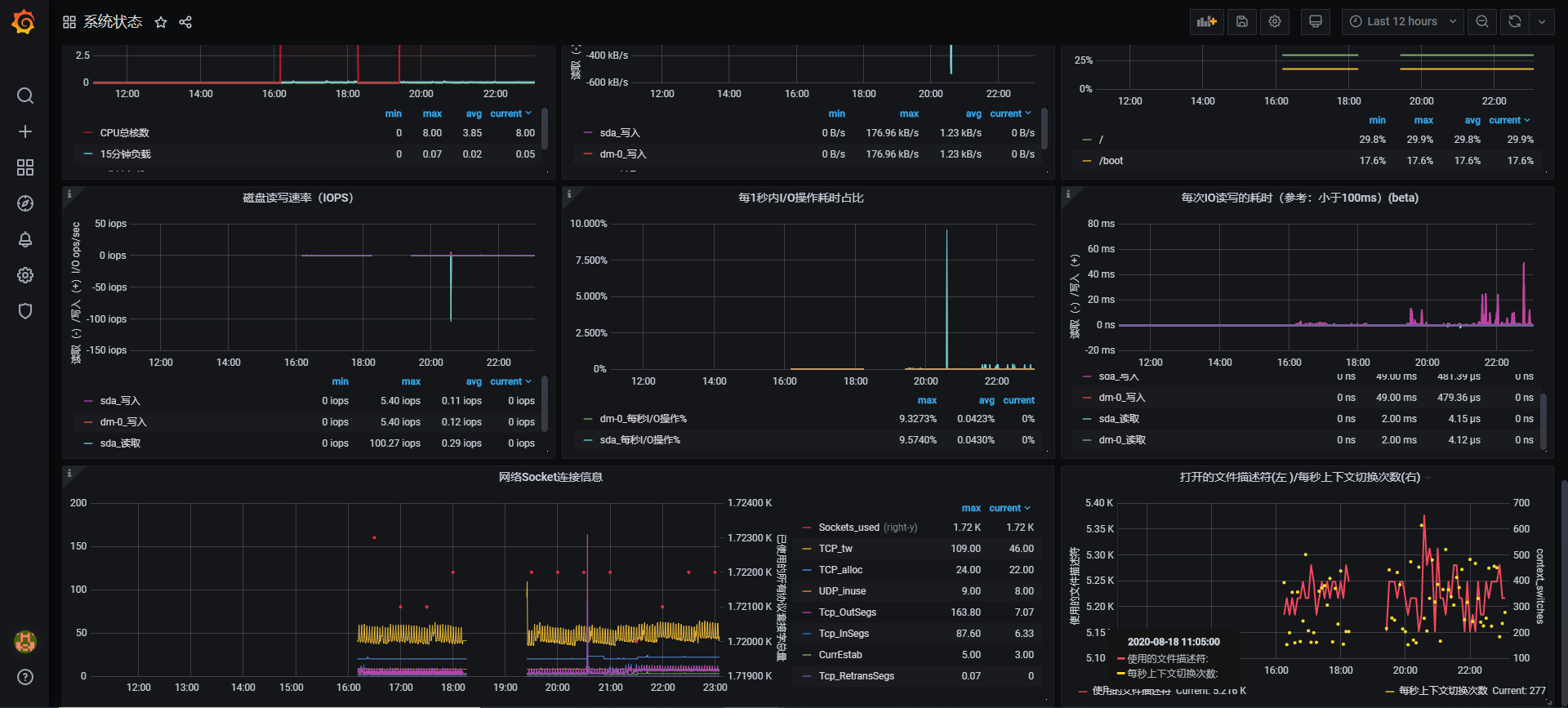

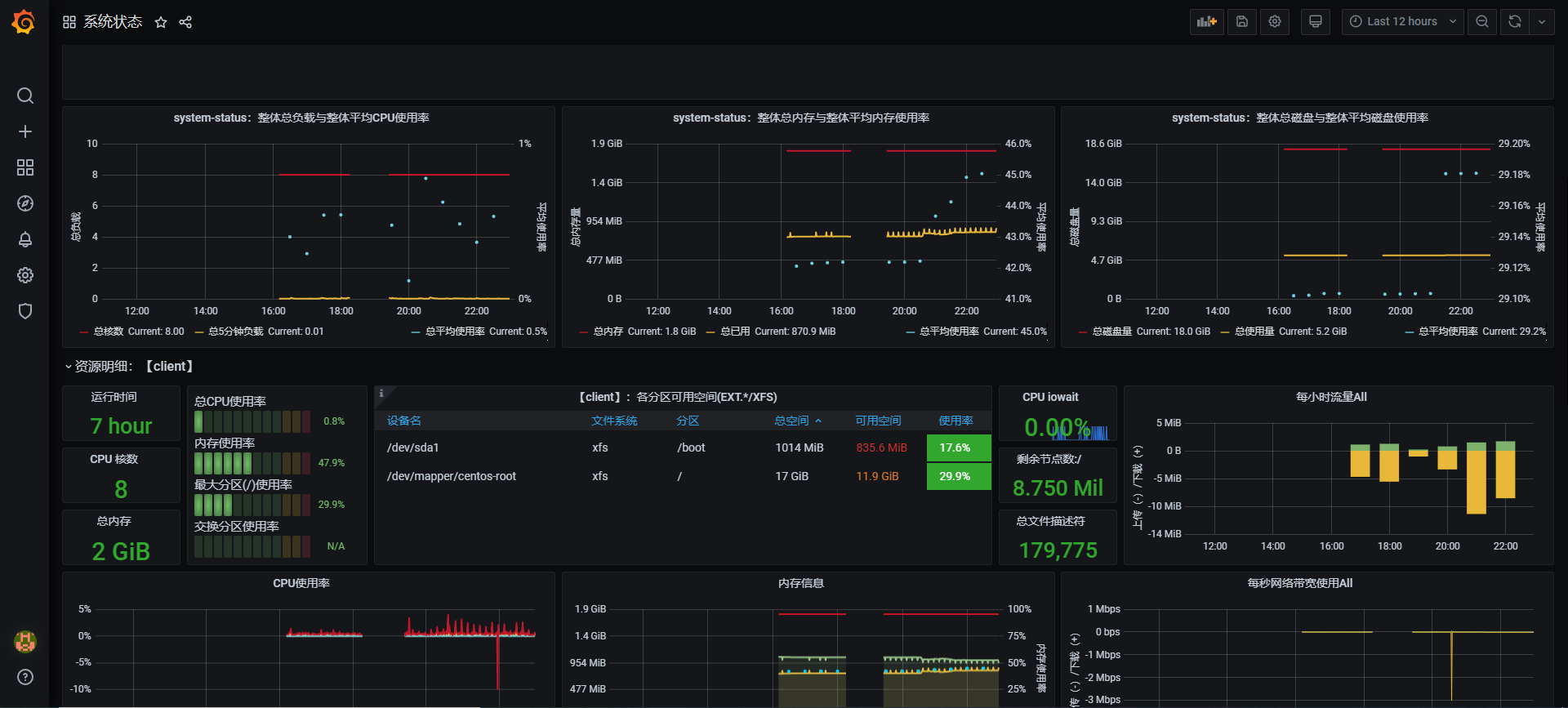

5.1 系统状态

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

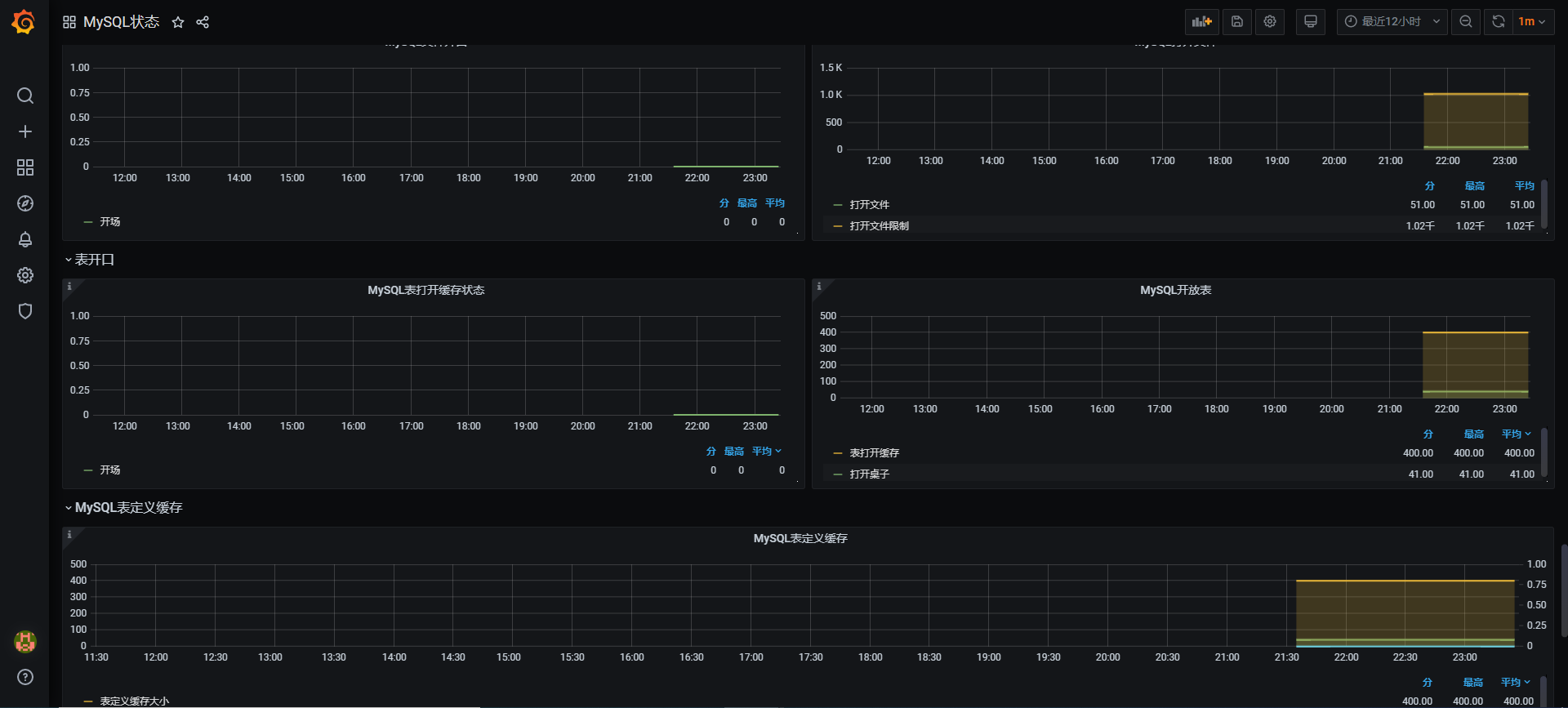

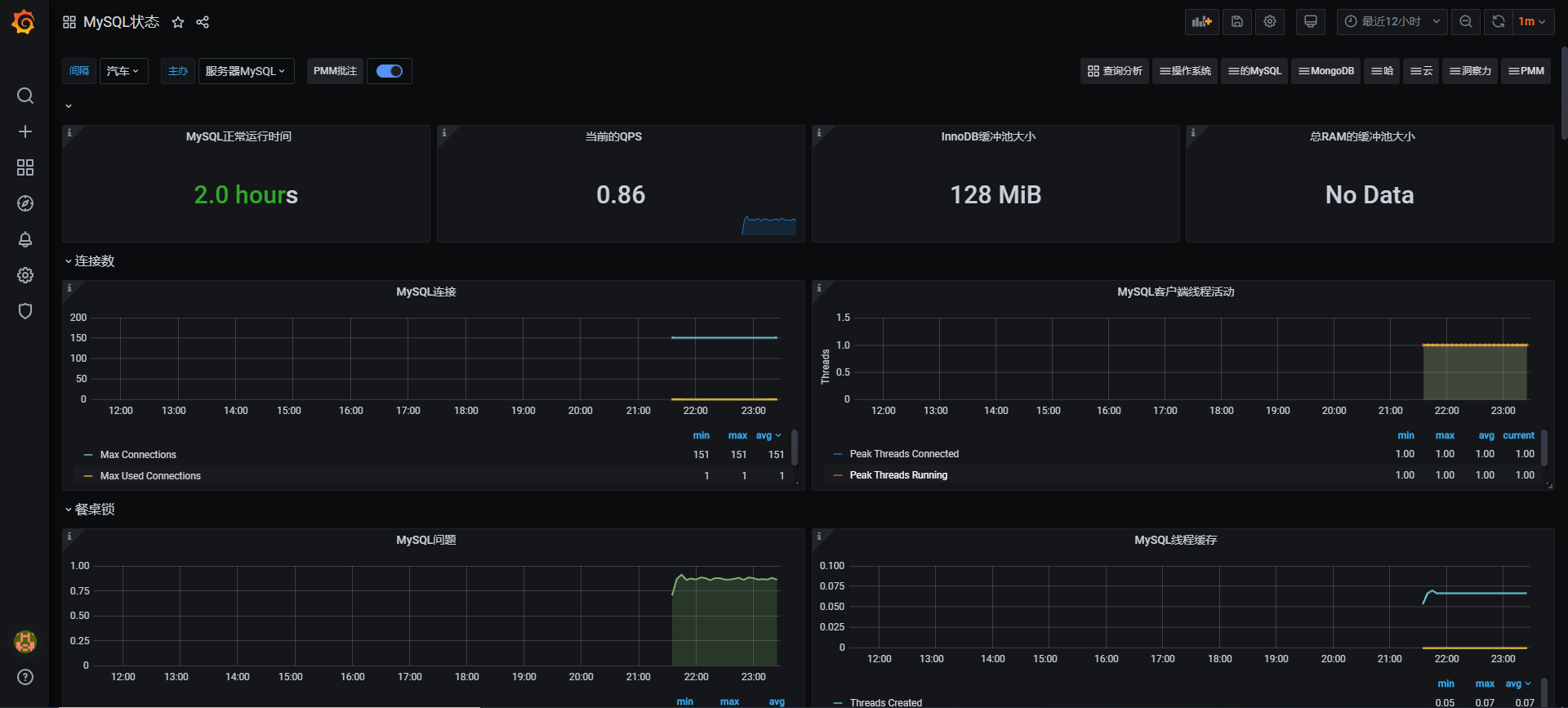

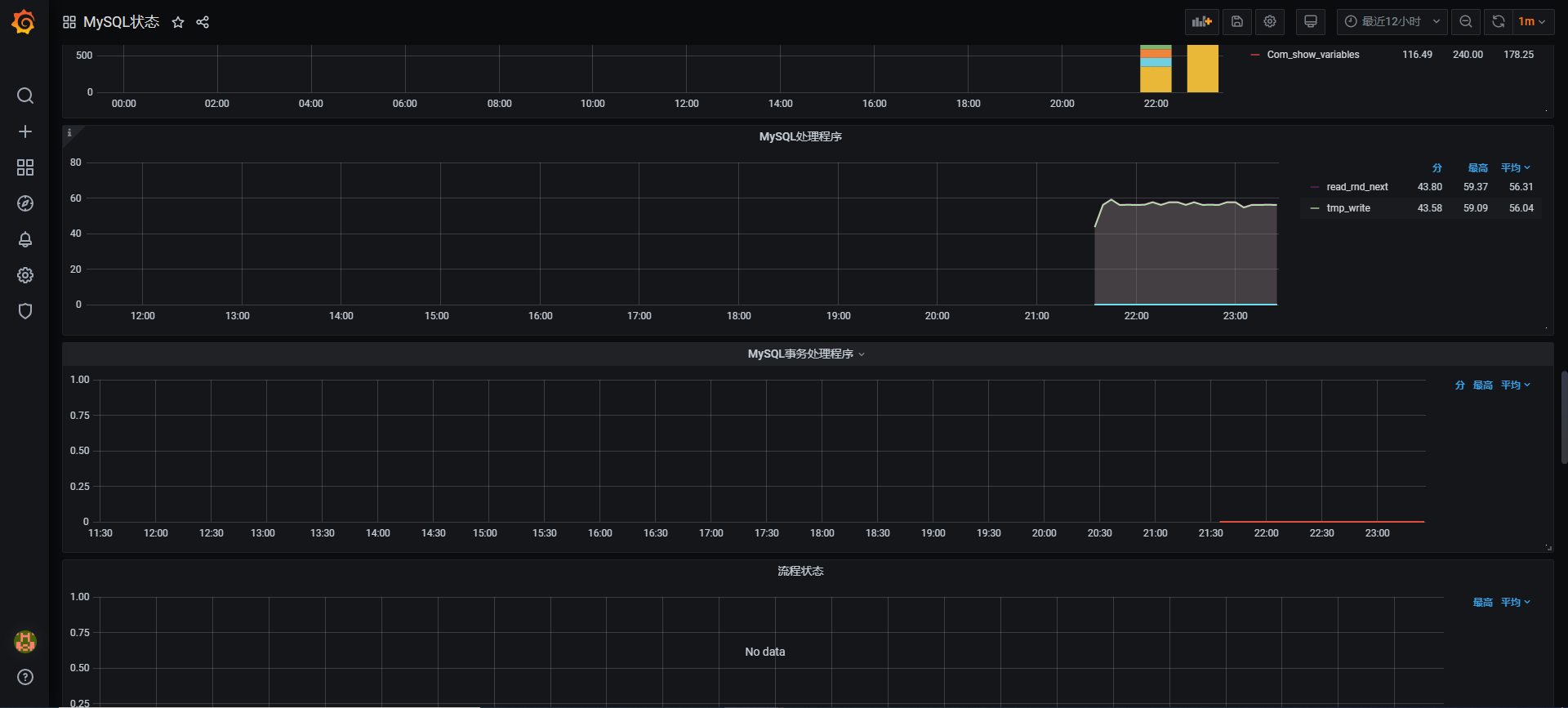

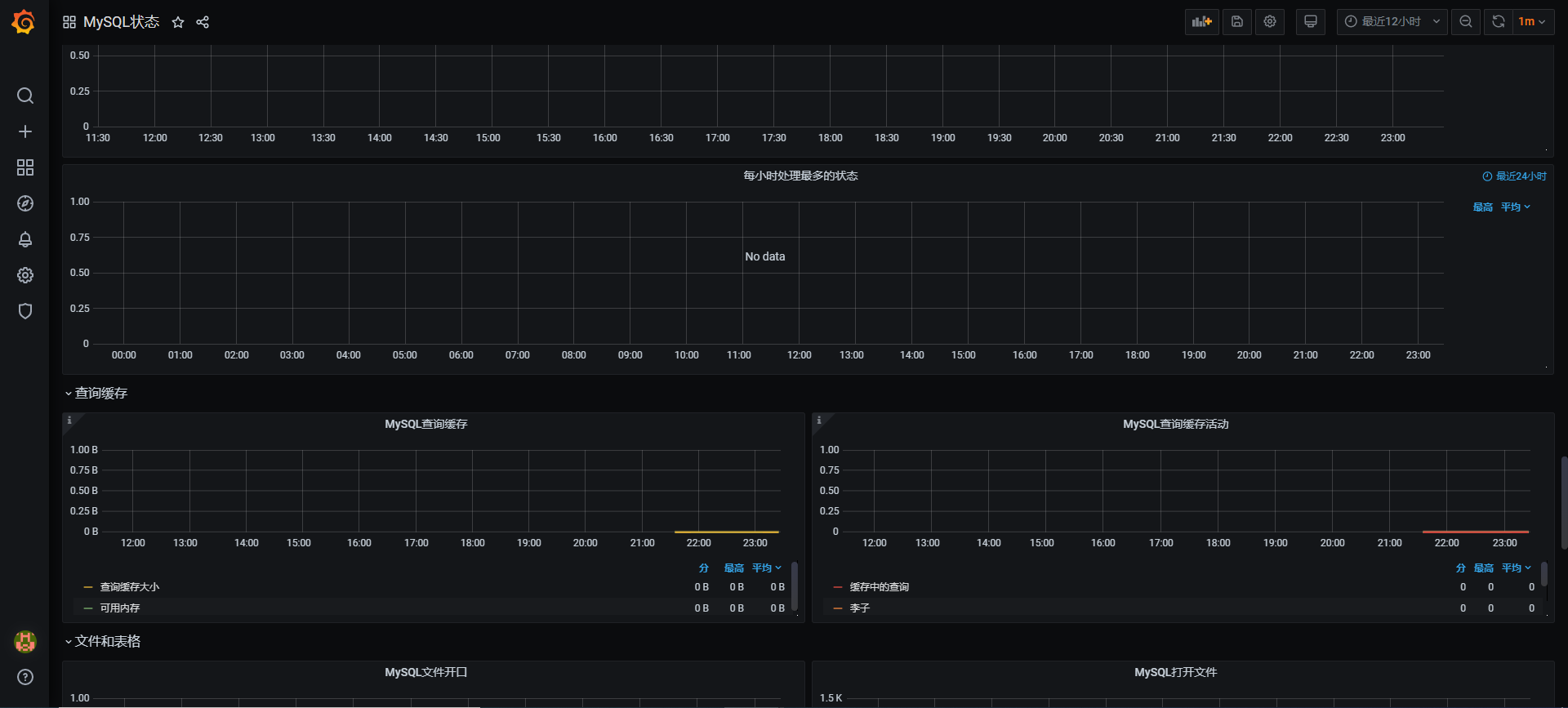

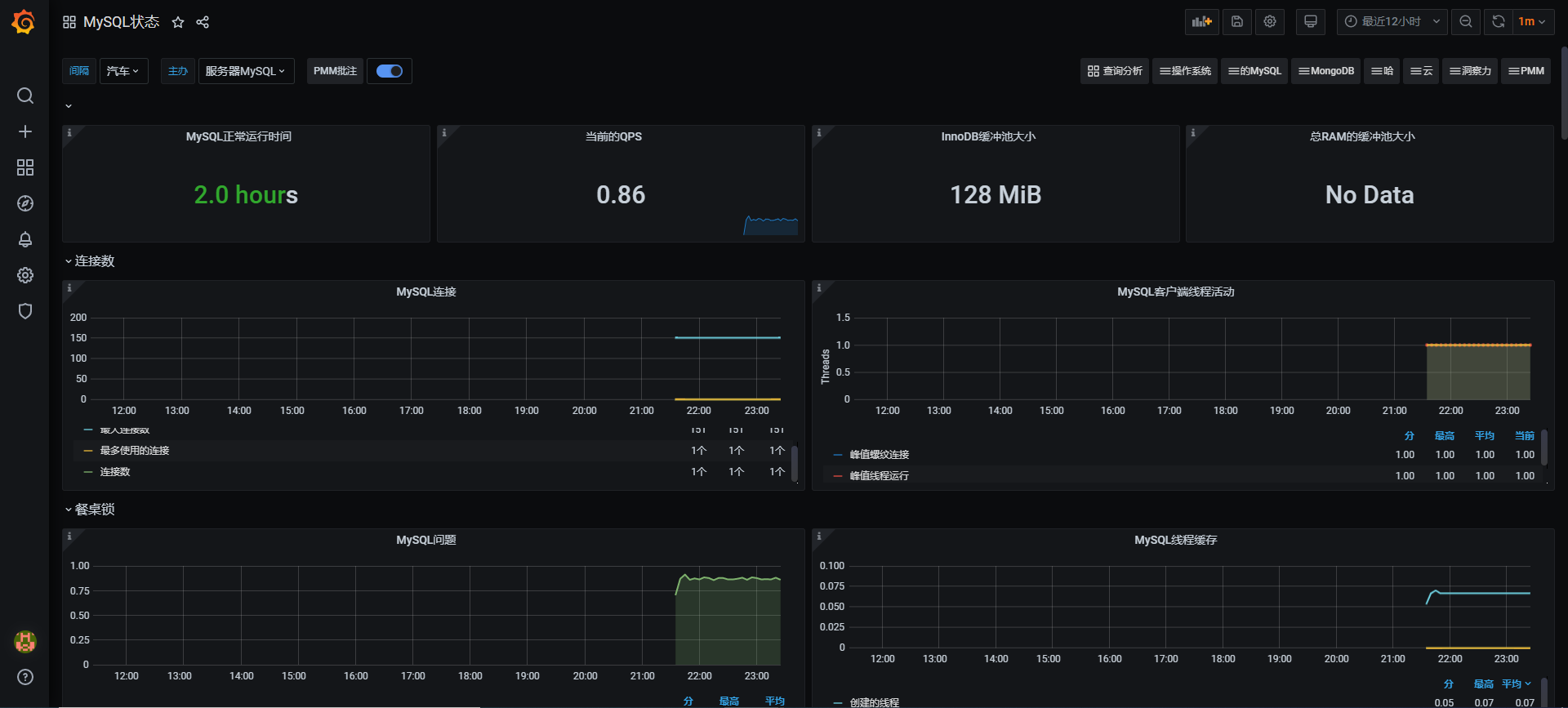

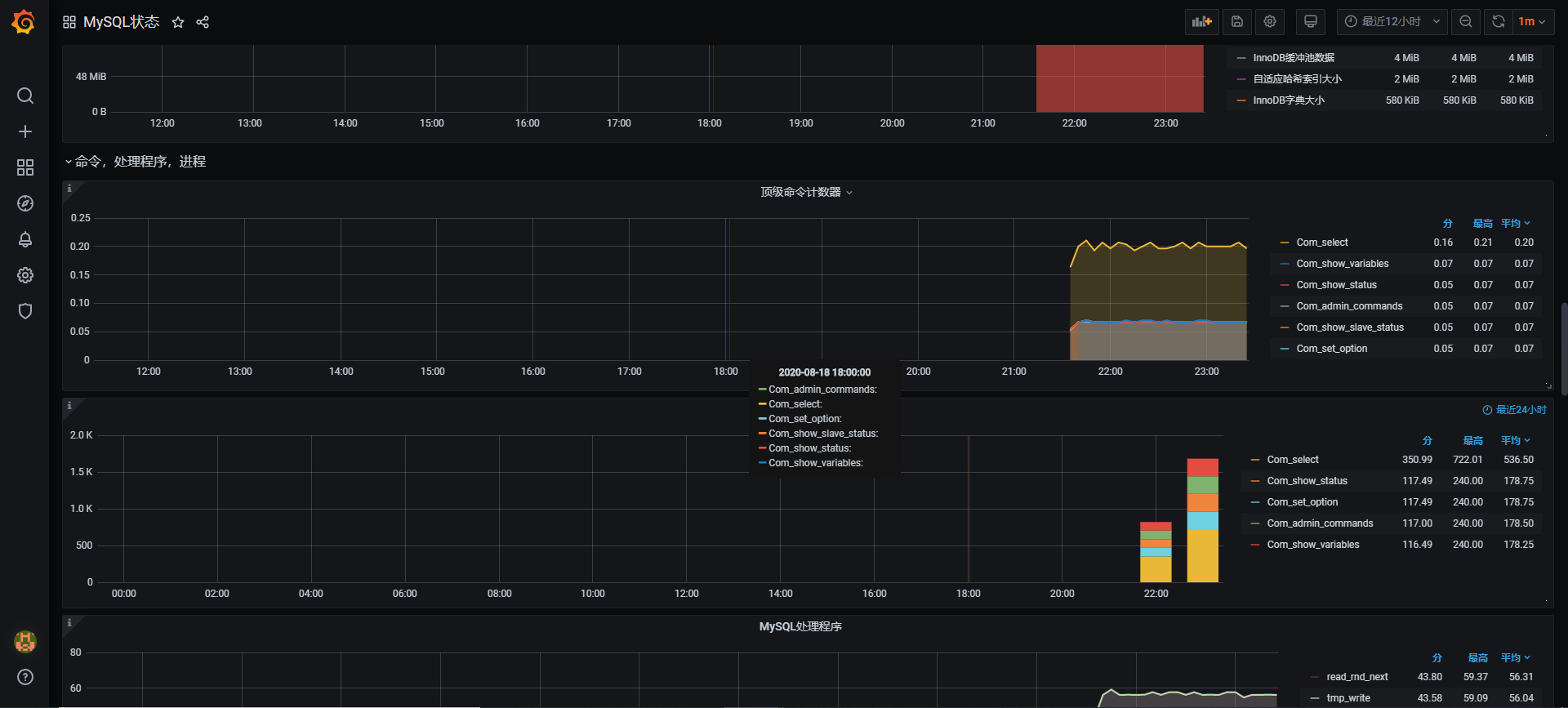

5.2 mysql数据库状态

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

6. 调整仪表盘监控面板

导入仪表盘模板后，最好不要对其删除。先了解仪表盘内各监控内容，然后选择性的删除。因为想要添加是要写查询的，不好写。
在这里插入图片描述
以上就是prometheus监控系统的内容了，对于一些其他的监控实战，可以关注博主，后续会有。
