### MDK5（KEIL5）中如何生成bin文件 ###

MDK内部自带有 **fromelf.exe** 工具，可以很方便的生成bin文件，并且生成的bin文件亲测可用。

该工具的语法为：**fromelf \[options\] input\_file**

关于 **\[options\]** 的语法格式，

该工具的语法为：**fromelf**** \[options\] input\_file**

其中options中的选项及说明如下：

命令选项格式

<table>
 <tbody>
 <tr>
 <td> 命令 </td>
 <td> 说明 </td>
 </tr>
 <tr>
 <td> --help </td>
 <td> 显示帮助信息 </td>
 </tr>
 <tr>
 <td> --vsn </td>
 <td> 显示版本信息 </td>
 </tr>
 <tr>
 <td> --output&nbsp;file </td>
 <td> 输出文件(默认输出为文本文件) </td>
 </tr>
 <tr>
 <td> --nodebug </td>
 <td> 在生成的映像文件中不包含调试信息 </td>
 </tr>
 <tr>
 <td> --nolinkview </td>
 <td> 在生成的映像文件中不包含段的信息 </td>
 </tr>
 </tbody>
</table>

二进制输出格式

<table>
 <tbody>
 <tr>
 <td> 选项 </td>
 <td> 说明 </td>
 </tr>
 <tr>
 <td> --bin </td>
 <td> 输出plain&nbsp;binary格式的文件 </td>
 </tr>
 <tr>
 <td> --m32 </td>
 <td> 生成Motorola&nbsp;32位十六进制格式的文件 </td>
 </tr>
 <tr>
 <td> --i32 </td>
 <td> 生成Intel&nbsp;32位的十六进制格式的文件 </td>
 </tr>
 <tr>
 <td> --vhx </td>
 <td> 面向字节的位十六进制格式的文件 </td>
 </tr>
 <tr>
 <td> --base&nbsp;addr </td>
 <td> 设置m32,i32格式文件的基地址 </td>
 </tr>
 <tr>
 <td> --text </td>
 <td> 显示文本信息，文本信息标志如下： -v&nbsp;&nbsp;打印详细信息 -a&nbsp;&nbsp;打印数据地址(针对带调试信息的映 &nbsp;&nbsp;&nbsp;&nbsp;像) -d&nbsp;&nbsp;打印数据段的内容 -e&nbsp;&nbsp;打印表达式表 -f&nbsp;&nbsp;打印消除虚函数的信息 -g&nbsp;&nbsp;打印调试表 -r&nbsp;&nbsp;打印重定位信息 -s&nbsp;&nbsp;打印字符表 -t&nbsp;&nbsp;打印字符串表 -y&nbsp;&nbsp;打印动态段的内容 -z&nbsp;&nbsp;打印代码和数据大小信息 </td>
 </tr>
 </tbody>
</table>

![2a0896a45bef096f9a768a08d1bac522.png][]

**1、首先，打开现有的工程；

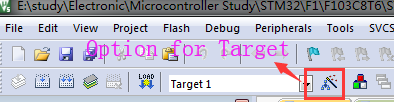

2、打开 Option for Target标签；**

![在这里插入图片描述][20181101114134381.png]

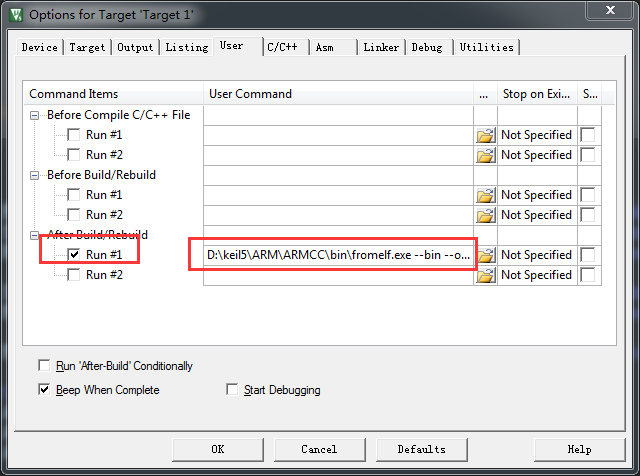

**3、选择User标签页，并且填入如下信息，在最前面Run，选择一下**

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzIxMzk4MTMx_size_16_color_FFFFFF_t_70]

D:\keil5\ARM\ARMCC\bin\fromelf.exe --bin --output ../OBJ/PWM.bin ../OBJ/PWM.axf

//生成  BIN文件
    选择fromelf。exe 文件
    D:\\tools\\mdk5.14\\ARM\\ARMCC\\bin\\fromelf.exe

    格式
    F:\\keil\\ARM\\ARMCC\\bin\\fromelf.exe --bin --output  ../OBJ/IAP.bin ../OBJ/IAP.axf
    F:\\keil\\ARM\\ARMCC\\bin\\fromelf.exe --bin --output ..\\OBJ\\IAP.bin ..\\OBJ\\IAP.axf
    F:\\keil\\ARM\\ARMCC\\bin\\fromelf.exe --bin -o ..\\OBJ\\IAP.bin ..\\OBJ\\IAP.axf

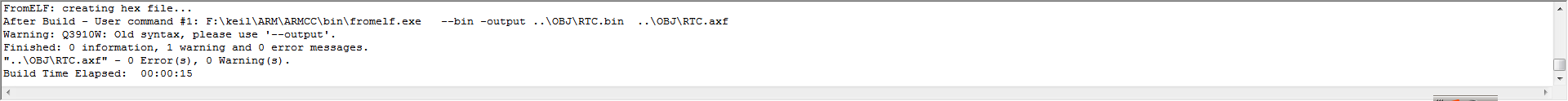

D:\tools\mdk5.14\ARM\ARMCC\bin\fromelf.exe --bin -output  ..\OBJ\RTC.bin ..\OBJ\RTC.axf

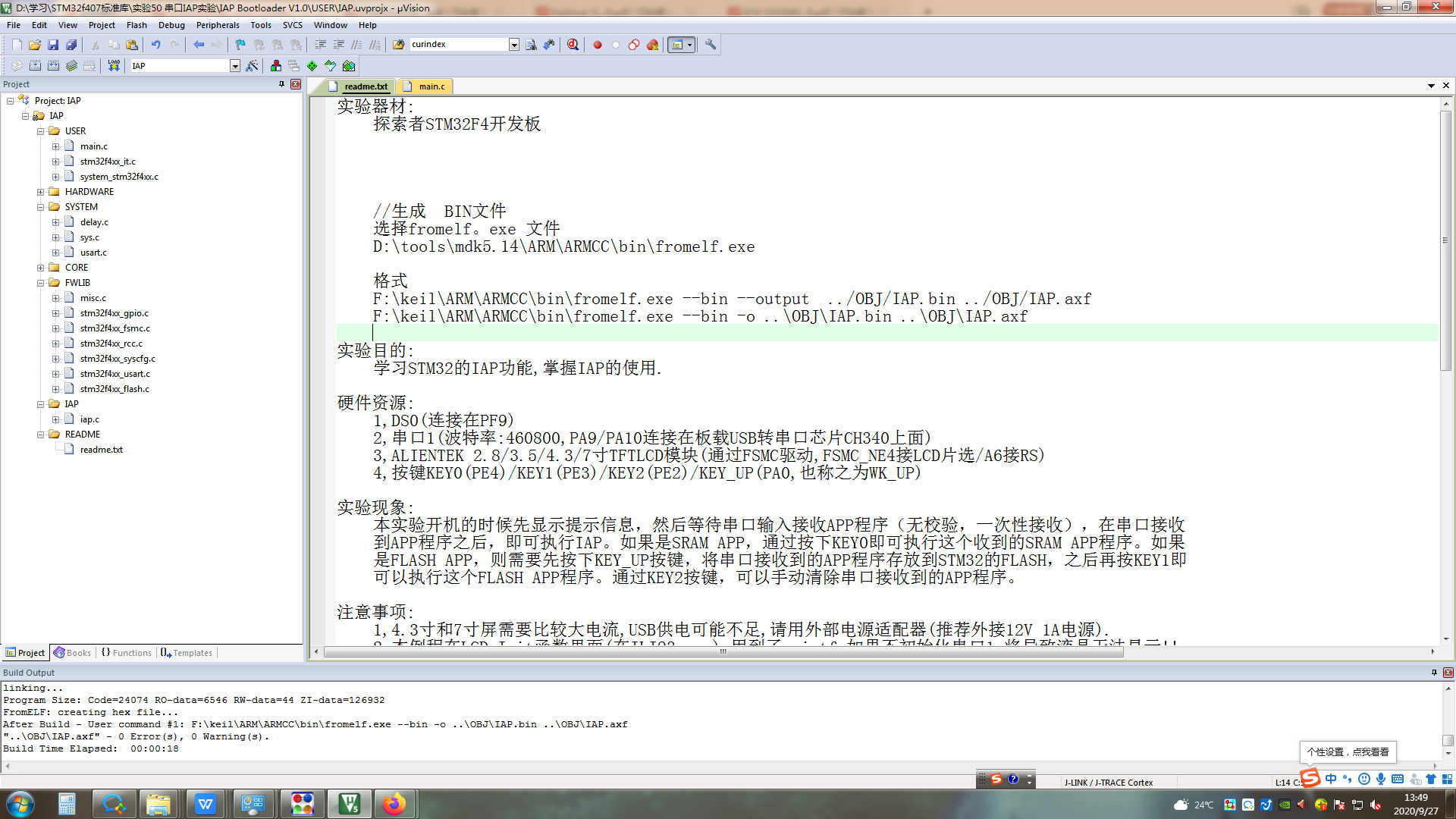

![20200911163521144.png][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM2OTU4MTA0_size_16_color_FFFFFF_t_70][]

## 说明：   **fromelf：** D:\\keil5\\ARM\\ARMCC\\bin\\fromelf.exe   MDK自带工具路径，笔者的路径如上所示，请修改为自己的路径（或者点击右边的文件夹小图标，找到该工具）。   **\[options\]：** `--bin --output ..\OBJ\PWM.bin`   生成bin文件命令，想把生成的bin文件放在什么地方（记住路径最前面是 **`..\`（两个点）**，而不是 **`./`(一个点)**，之前就被坑了）。   **input\_file：** `../OBJ/PWM.axf`   输入文件，这里是用axf格式的文件转换为bin文件，找到你工程里的axf文件所在位置，填上去就可以了。   ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzIxMzk4MTMx_size_16_color_FFFFFF_t_70 1] ##

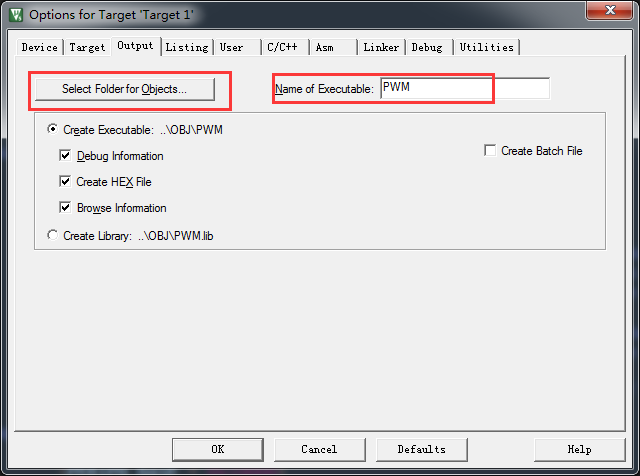

这里填入的axf文件名，要和Output标签下的文件名一样，axf文件的路径也可以在这边看到。

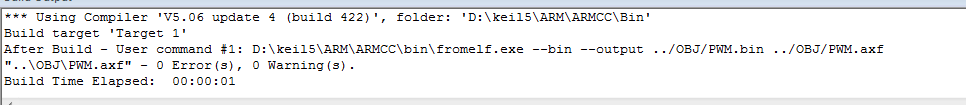

**4、点击 OK，大功告成，再次编译，就可以在你想要的路径下，看到bin文件啦。**
![编译结果][20181101121032812.png]
![bin文件][bin]

**可能遇到的问题：**

1、编译运行出错，找不到axf文件路径。
确认一下，路径是否和工程的axf文件路径一致，一定注意最前面是 **`../`**，是两个点。

2、找不到bin文件。
确认一下，output输出路径，再次强调，一定注意最前面是 **`../`**，是两个点。
