计组之中央处理器：2、指令周期数据流(指令周期、机器周期、时钟周期、取指周期、间址周期、执行周期、中断周期、单指令周期、多指令周期、流水线方案)

迈不过友情╰ 2022-12-15 14:02 435阅读 0赞

2、指令周期数据流

  • 思维导图
  • 指令周期、机器周期、时钟周期
  • 指令周期执行流程
    • 取指周期
    • 间址周期
    • 执行周期
    • 中断周期
  • 指令执行方案

思维导图

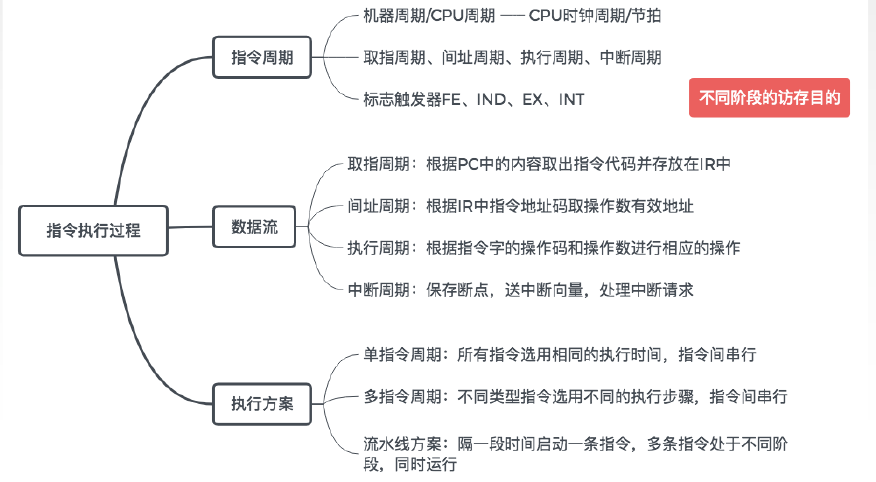

在这里插入图片描述

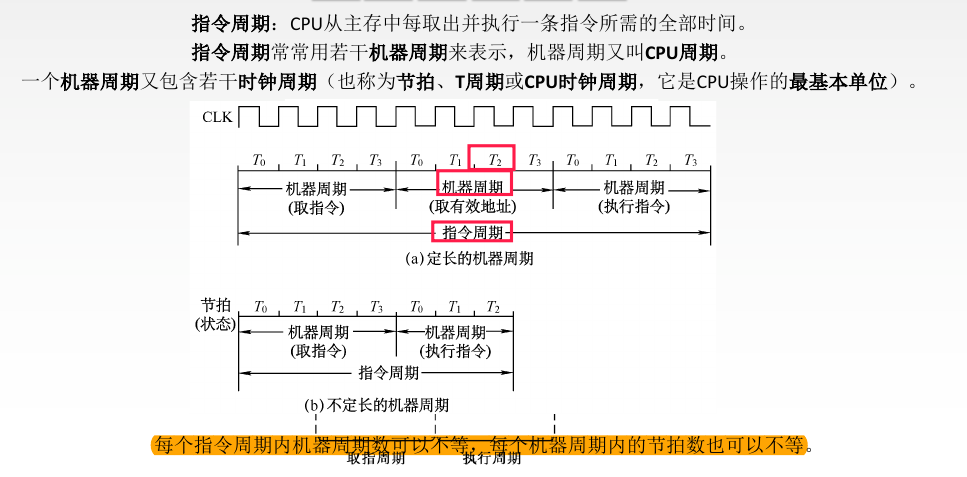

指令周期、机器周期、时钟周期

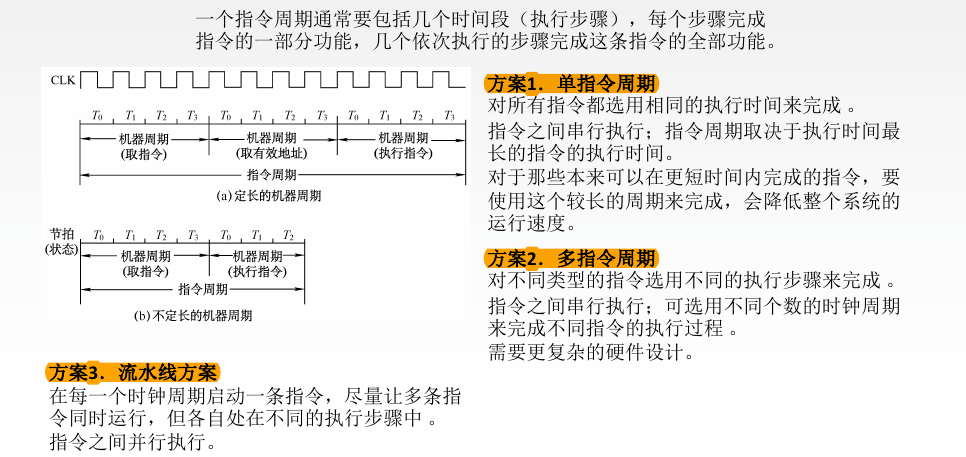

在这里插入图片描述
指令周期不等
在这里插入图片描述

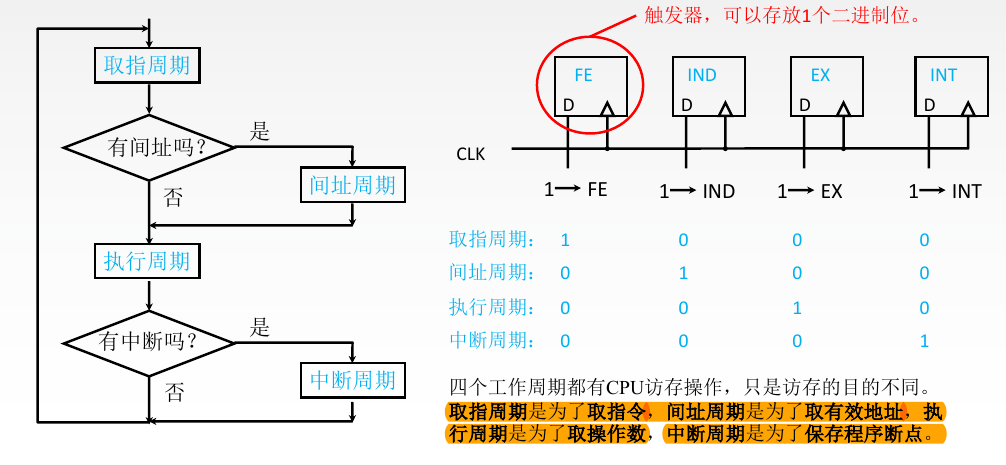

指令周期执行流程

在这里插入图片描述

通过四个触发器来判断指令执行到了哪个周期。

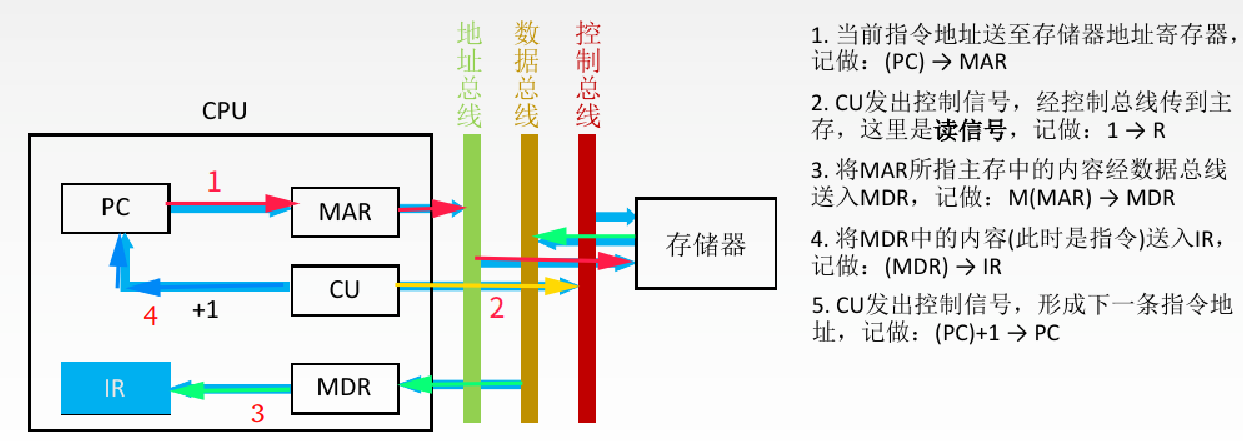

取指周期

在这里插入图片描述

间址周期

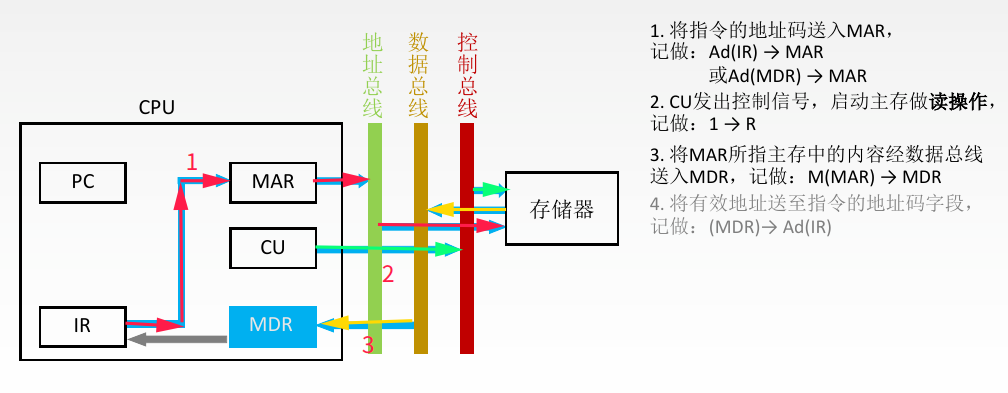

在这里插入图片描述

执行周期

在这里插入图片描述

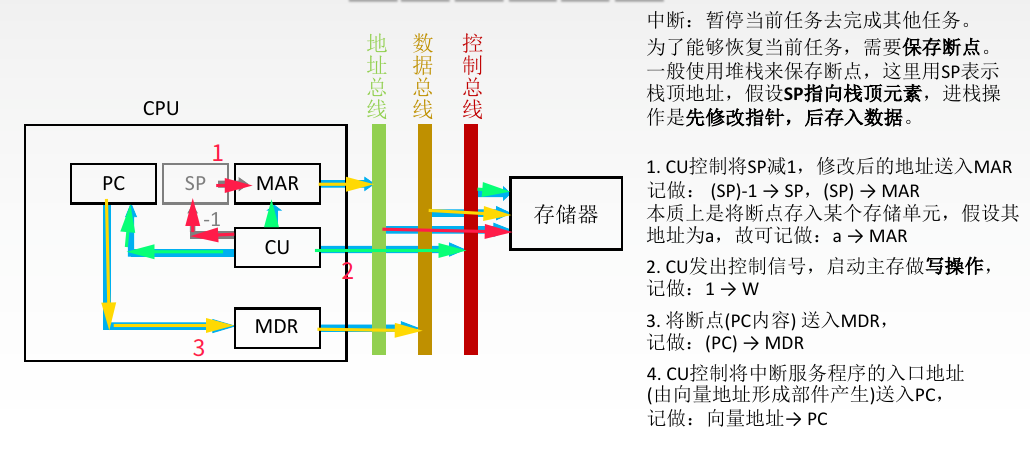

中断周期

在这里插入图片描述

指令执行方案

在这里插入图片描述
