### 一、是什么diff算法 ###

先来一句概念：

> diff算法就是进行虚拟节点对比，并返回一个patch对象，用来存储两个节点不同的地方，最后用patch记录的消息去局部更新Dom。

换句人话

> diff的过程就是调用名为patch的函数，比较新旧节点，一边比较一边给真实的DOM打补丁

**其有两个特点：**

*  比较只会在同层级进行, 不会跨层级比较
 *  在diff比较的过程中，循环从两边向中间比较

diff 算法的在很多场景下都有应用，在 vue 中，作用于虚拟 dom 渲染成真实 dom 的新旧 VNode 节点比较

废话说了很多，上图
　　![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70_pic_center]
　多说无益，再来一张图
　![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70_pic_center 1]
这个Diff的过程不展开说了，有兴趣的童鞋可以走起，如果还没懂，再走起

### Diff算法的步骤： ###

*  用 JavaScript 对象结构表示 DOM 树的结构；然后用这个树构建一个真正的 DOM 树，插到文 档当中
 *  当状态变更的时候，重新构造一棵新的对象树。然后用新的树和旧的树进行比较(diff)，记录两棵树差异
 *  把第二棵树所记录的差异应用到第一棵树所构建的真正的DOM树上(patch)，视图就更新了

### 二、比较方式 ###

diff整体策略为：深度优先，同层比较

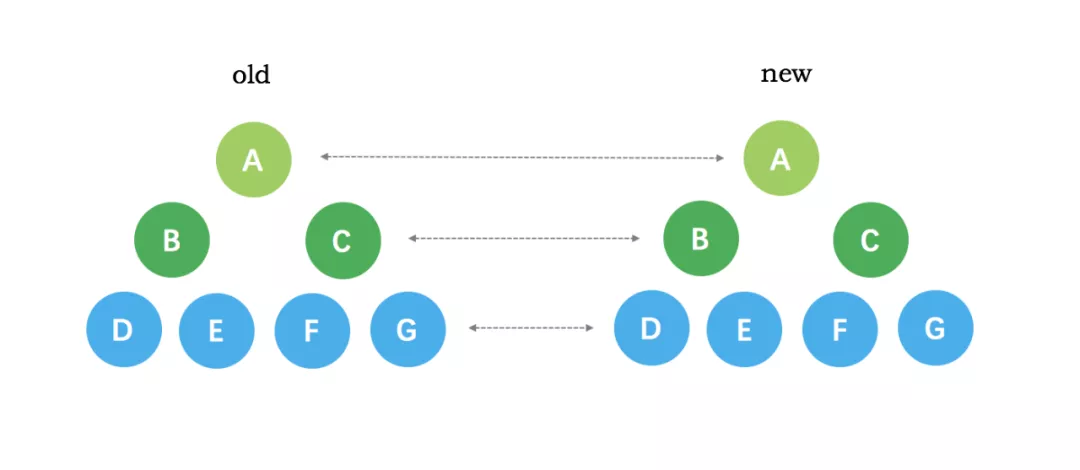

1.  比较只会在同层级进行, 不会跨层级比较
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70]

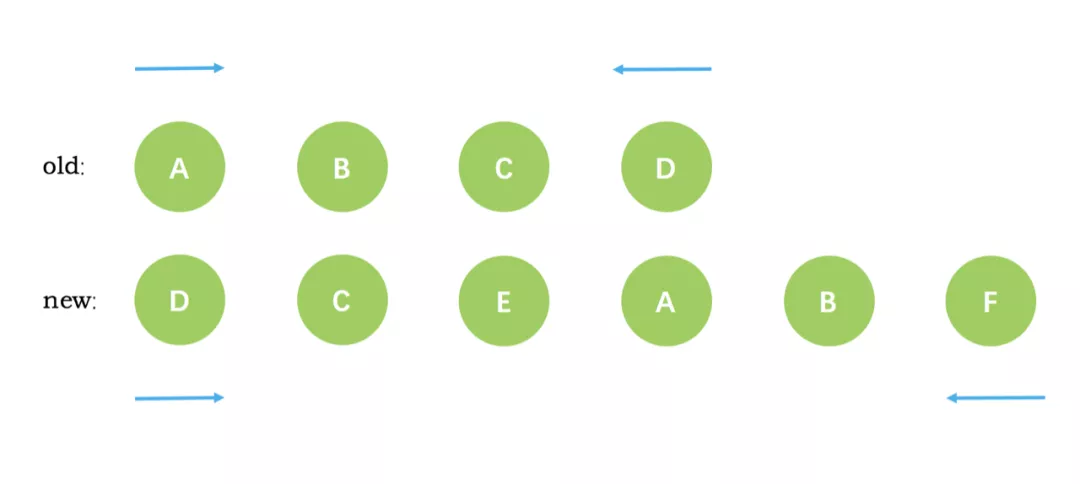

2.  比较的过程中，循环从两边向中间收拢
    ![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 1]
    下面举个vue通过diff算法更新的例子：

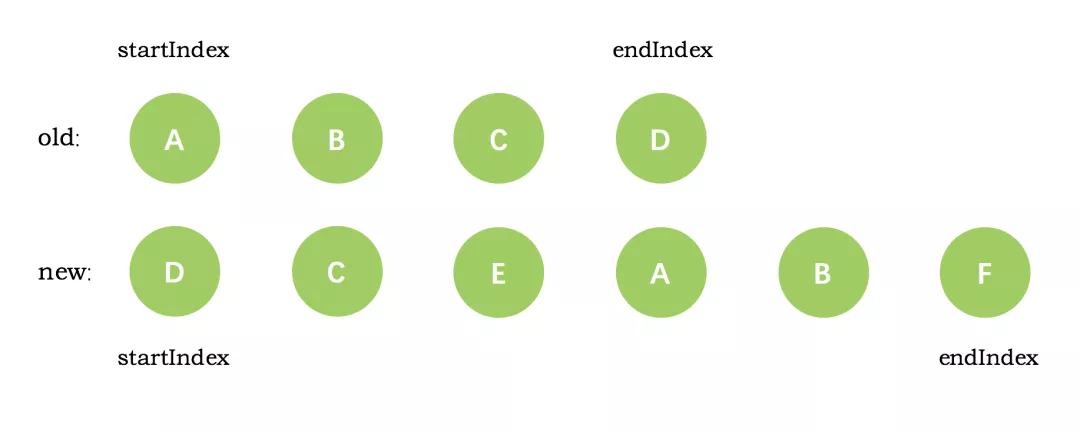

新旧VNode节点如下图所示：
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 2]

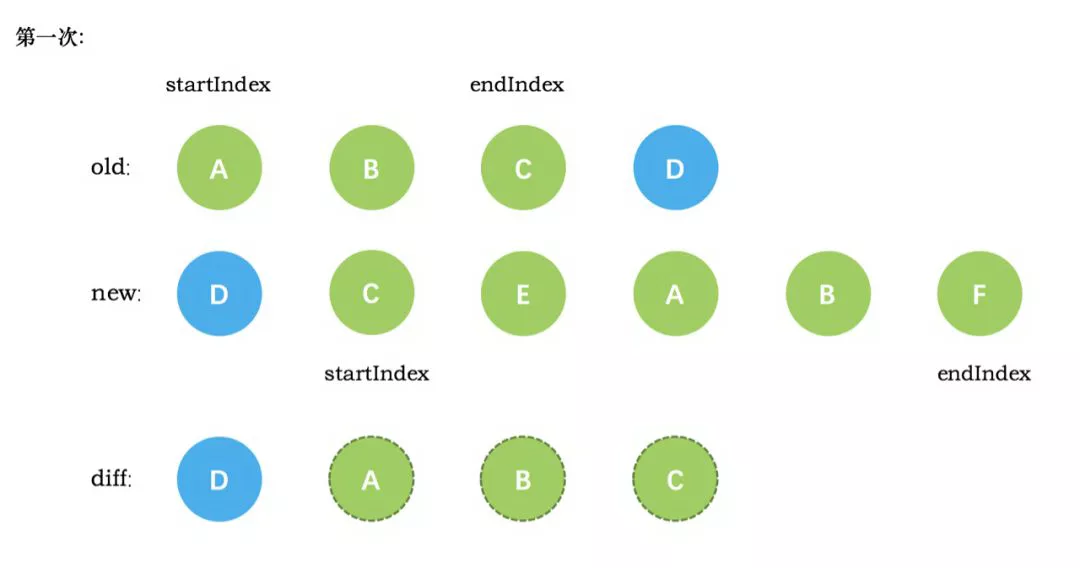

第一次循环后，发现旧节点D与新节点D相同，直接复用旧节点D作为diff后的第一个真实节点，同时旧节点endIndex移动到C，新节点的 startIndex 移动到了 C
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 3]

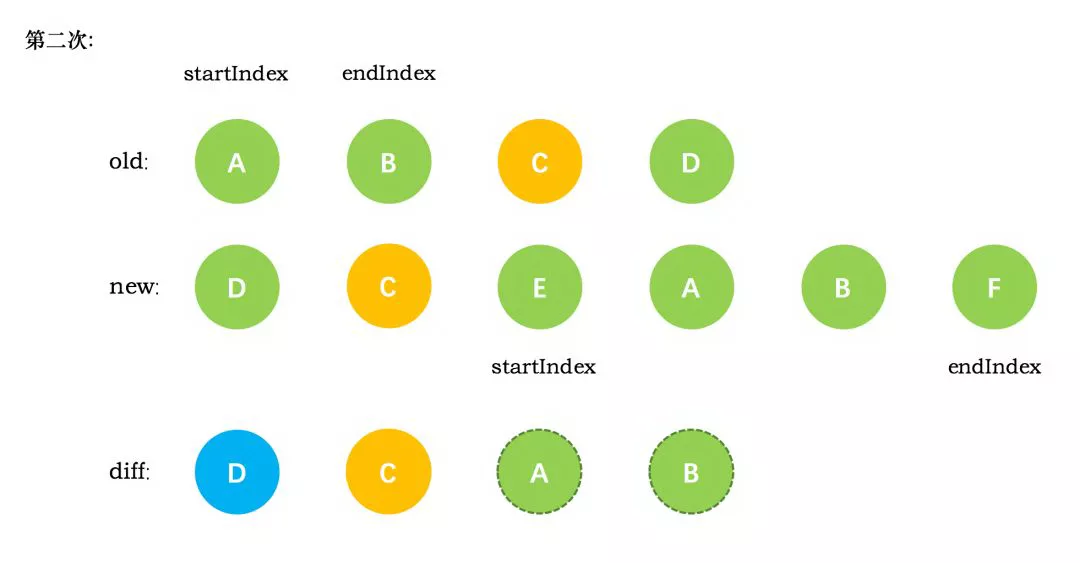

第二次循环后，同样是旧节点的末尾和新节点的开头(都是 C)相同，同理，diff 后创建了 C 的真实节点插入到第一次创建的 B 节点后面。同时旧节点的 endIndex 移动到了 B，新节点的 startIndex 移动到了 E
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 4]

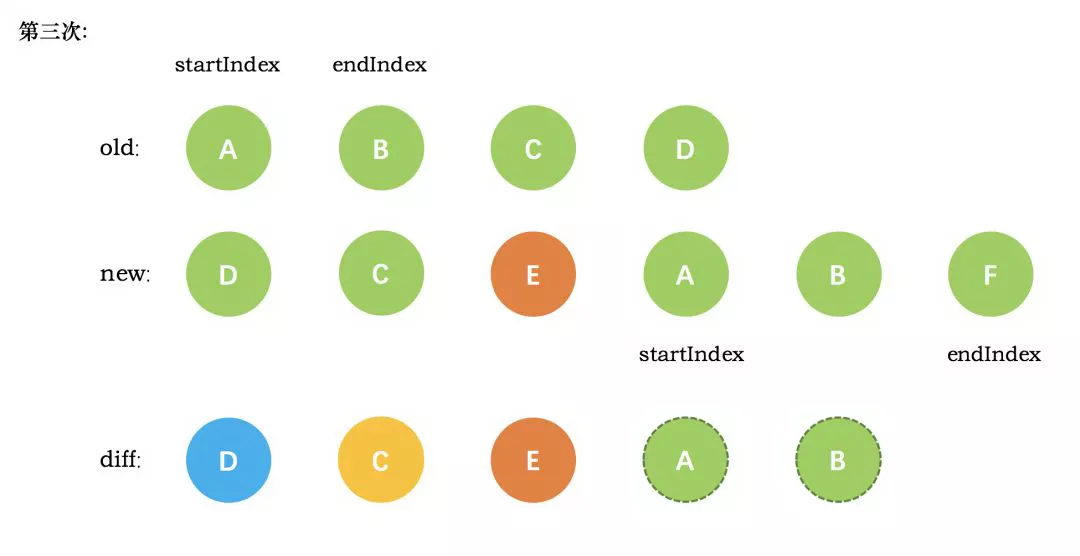

第三次循环中，发现E没有找到，这时候只能直接创建新的真实节点 E，插入到第二次创建的 C 节点之后。同时新节点的 startIndex 移动到了 A。旧节点的 startIndex 和 endIndex 都保持不动

![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 5]

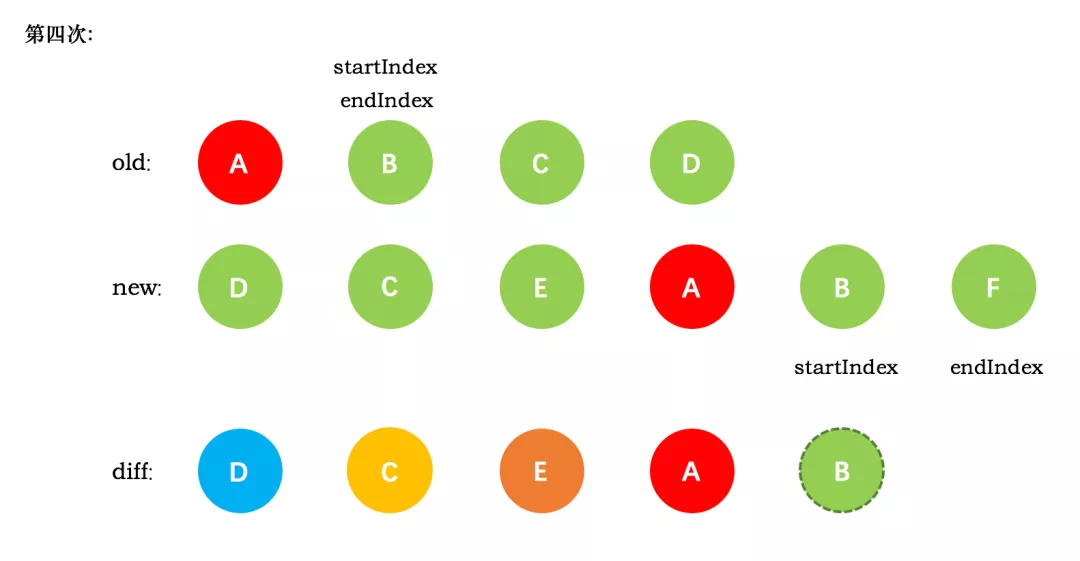

第四次循环中，发现了新旧节点的开头(都是 A)相同，于是 diff 后创建了 A 的真实节点，插入到前一次创建的 E 节点后面。同时旧节点的 startIndex 移动到了 B，新节点的startIndex 移动到了 B
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 6]

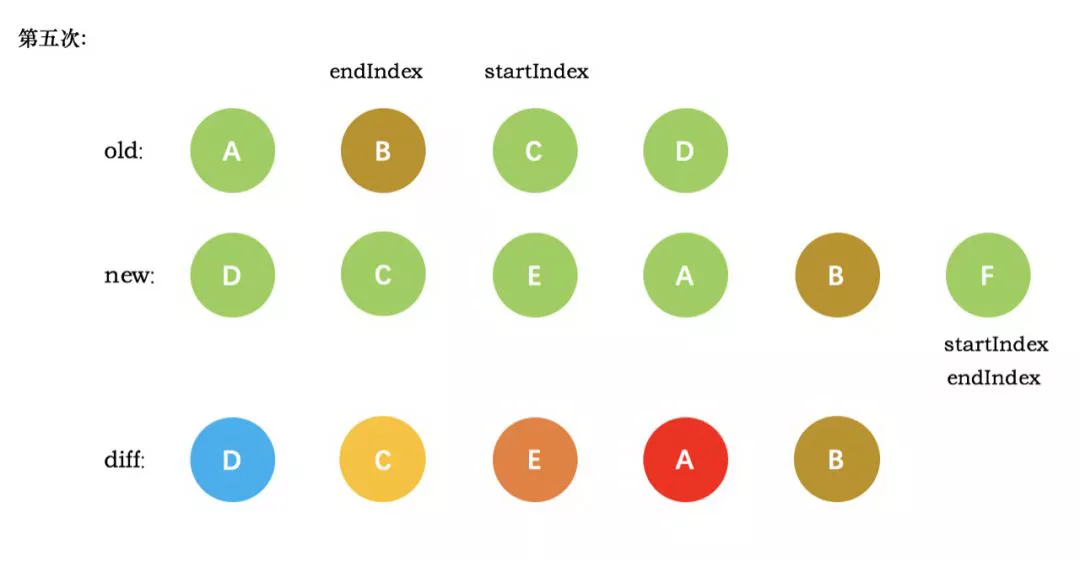

第五次循环中，情形同第四次循环一样，因此 diff 后创建了 B 真实节点 插入到前一次创建的 A 节点后面。同时旧节点的 startIndex移动到了 C，新节点的 startIndex 移动到了 F
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 7]

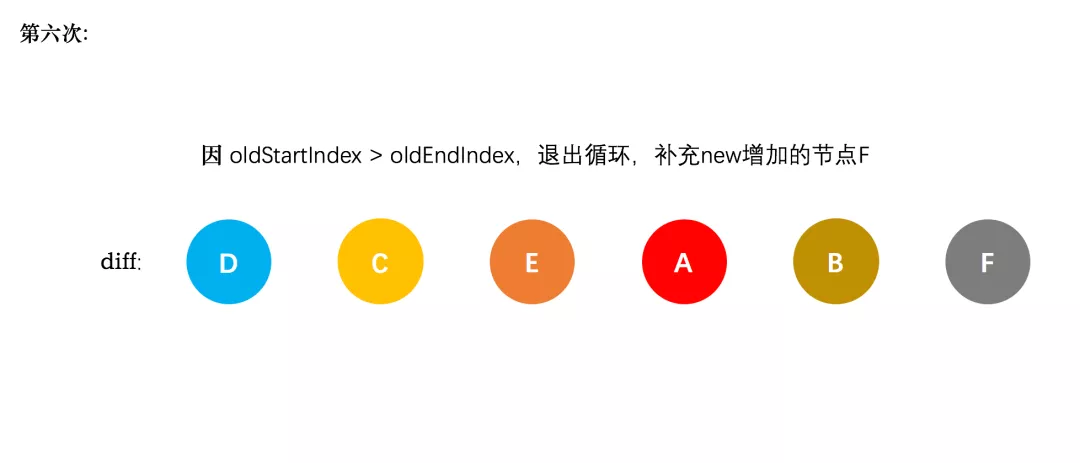

新节点的 startIndex 已经大于 endIndex 了，需要创建 newStartIdx 和 newEndIdx 之间的所有节点，也就是节点F，直接创建 F 节点对应的真实节点放到 B 节点后面
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzYzODk2OA_size_16_color_FFFFFF_t_70 8]
三、原理分析

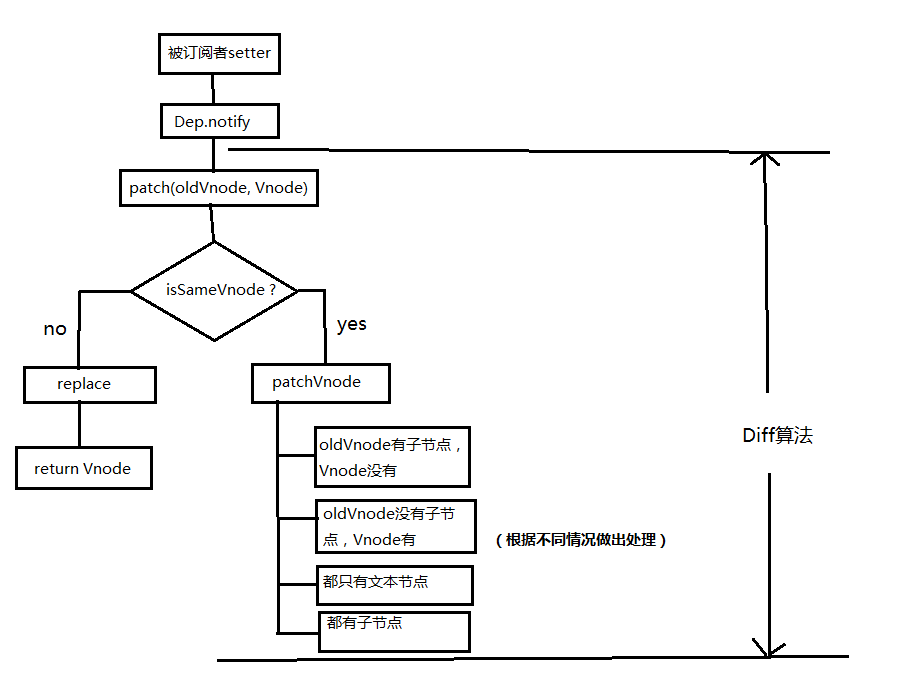

当数据发生改变时，set方法会调用Dep.notify通知所有订阅者Watcher，订阅者就会调用patch给真实的DOM打补丁，更新相应的视图

源码位置：patch.js

function patch(oldVnode, vnode, hydrating, removeOnly) {
        if (isUndef(vnode)) {  // 没有新节点，直接执行destory钩子函数
            if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
            return
        }

        let isInitialPatch = false
        const insertedVnodeQueue = []

        if (isUndef(oldVnode)) {
            isInitialPatch = true
            createElm(vnode, insertedVnodeQueue) // 没有旧节点，直接用新节点生成dom元素
        } else {
            const isRealElement = isDef(oldVnode.nodeType)
            if (!isRealElement && sameVnode(oldVnode, vnode)) {
                // 判断旧节点和新节点自身一样，一致执行patchVnode
                patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
            } else {
                // 否则直接销毁及旧节点，根据新节点生成dom元素
                if (isRealElement) {

                    if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
                        oldVnode.removeAttribute(SSR_ATTR)
                        hydrating = true
                    }
                    if (isTrue(hydrating)) {
                        if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
                            invokeInsertHook(vnode, insertedVnodeQueue, true)
                            return oldVnode
                        }
                    }
                    oldVnode = emptyNodeAt(oldVnode)
                }
                return vnode.elm
            }
        }
    }

patch函数前两个参数位为oldVnode 和 Vnode ，分别代表新的节点和之前的旧节点，主要做了四个判断：

*  没有新节点，直接触发旧节点的destory钩子
 *  没有旧节点，说明是页面刚开始初始化的时候，此时，根本不需要比较了，直接全是新建，所以只调用 createElm
 *  旧节点和新节点自身一样，通过 sameVnode 判断节点是否一样，一样时，直接调用 patchVnode去处理这两个节点
 *  旧节点和新节点自身不一样，当两个节点不一样的时候，直接创建新节点，删除旧节点

**下面主要讲的是patchVnode部分**

function patchVnode (oldVnode, vnode, insertedVnodeQueue, removeOnly) {
        // 如果新旧节点一致，什么都不做
        if (oldVnode === vnode) {
          return
        }

        // 让vnode.el引用到现在的真实dom，当el修改时，vnode.el会同步变化
        const elm = vnode.elm = oldVnode.elm

        // 异步占位符
        if (isTrue(oldVnode.isAsyncPlaceholder)) {
          if (isDef(vnode.asyncFactory.resolved)) {
            hydrate(oldVnode.elm, vnode, insertedVnodeQueue)
          } else {
            vnode.isAsyncPlaceholder = true
          }
          return
        }
        // 如果新旧都是静态节点，并且具有相同的key
        // 当vnode是克隆节点或是v-once指令控制的节点时，只需要把oldVnode.elm和oldVnode.child都复制到vnode上
        // 也不用再有其他操作
        if (isTrue(vnode.isStatic) &&
          isTrue(oldVnode.isStatic) &&
          vnode.key === oldVnode.key &&
          (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
        ) {
          vnode.componentInstance = oldVnode.componentInstance
          return
        }

        let i
        const data = vnode.data
        if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
          i(oldVnode, vnode)
        }

        const oldCh = oldVnode.children
        const ch = vnode.children
        if (isDef(data) && isPatchable(vnode)) {
          for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
          if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
        }
        // 如果vnode不是文本节点或者注释节点
        if (isUndef(vnode.text)) {
          // 并且都有子节点
          if (isDef(oldCh) && isDef(ch)) {
            // 并且子节点不完全一致，则调用updateChildren
            if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)

            // 如果只有新的vnode有子节点
          } else if (isDef(ch)) {
            if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
            // elm已经引用了老的dom节点，在老的dom节点上添加子节点
            addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)

            // 如果新vnode没有子节点，而vnode有子节点，直接删除老的oldCh
          } else if (isDef(oldCh)) {
            removeVnodes(elm, oldCh, 0, oldCh.length - 1)

            // 如果老节点是文本节点
          } else if (isDef(oldVnode.text)) {
            nodeOps.setTextContent(elm, '')
          }

          // 如果新vnode和老vnode是文本节点或注释节点
          // 但是vnode.text != oldVnode.text时，只需要更新vnode.elm的文本内容就可以
        } else if (oldVnode.text !== vnode.text) {
          nodeOps.setTextContent(elm, vnode.text)
        }
        if (isDef(data)) {
          if (isDef(i = data.hook) && isDef(i = i.postpatch)) i(oldVnode, vnode)
        }
      }

**patchVnode主要做了几个判断：**

*  新节点是否是文本节点，如果是，则直接更新dom的文本内容为新节点的文本内容
 *  新节点和旧节点如果都有子节点，则处理比较更新子节点
 *  只有新节点有子节点，旧节点没有，那么不用比较了，所有节点都是全新的，所以直接全部新建就好了，新建是指创建出所有新DOM，并且添加进父节点
 *  只有旧节点有子节点而新节点没有，说明更新后的页面，旧节点全部都不见了，那么要做的，就是把所有的旧节点删除，也就是直接把DOM 删除
    子节点不完全一致，则调用updateChildren

function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
        let oldStartIdx = 0 // 旧头索引
        let newStartIdx = 0 // 新头索引
        let oldEndIdx = oldCh.length - 1 // 旧尾索引
        let newEndIdx = newCh.length - 1 // 新尾索引
        let oldStartVnode = oldCh[0] // oldVnode的第一个child
        let oldEndVnode = oldCh[oldEndIdx] // oldVnode的最后一个child
        let newStartVnode = newCh[0] // newVnode的第一个child
        let newEndVnode = newCh[newEndIdx] // newVnode的最后一个child
        let oldKeyToIdx, idxInOld, vnodeToMove, refElm

        // removeOnly is a special flag used only by <transition-group>
        // to ensure removed elements stay in correct relative positions
        // during leaving transitions
        const canMove = !removeOnly

        // 如果oldStartVnode和oldEndVnode重合，并且新的也都重合了，证明diff完了，循环结束
        while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
          // 如果oldVnode的第一个child不存在
          if (isUndef(oldStartVnode)) {
            // oldStart索引右移
            oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left

          // 如果oldVnode的最后一个child不存在
          } else if (isUndef(oldEndVnode)) {
            // oldEnd索引左移
            oldEndVnode = oldCh[--oldEndIdx]

          // oldStartVnode和newStartVnode是同一个节点
          } else if (sameVnode(oldStartVnode, newStartVnode)) {
            // patch oldStartVnode和newStartVnode， 索引左移，继续循环
            patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue)
            oldStartVnode = oldCh[++oldStartIdx]
            newStartVnode = newCh[++newStartIdx]

          // oldEndVnode和newEndVnode是同一个节点
          } else if (sameVnode(oldEndVnode, newEndVnode)) {
            // patch oldEndVnode和newEndVnode，索引右移，继续循环
            patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
            oldEndVnode = oldCh[--oldEndIdx]
            newEndVnode = newCh[--newEndIdx]

          // oldStartVnode和newEndVnode是同一个节点
          } else if (sameVnode(oldStartVnode, newEndVnode)) {  // Vnode moved right
            // patch oldStartVnode和newEndVnode
            patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
            // 如果removeOnly是false，则将oldStartVnode.eml移动到oldEndVnode.elm之后
            canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
            // oldStart索引右移，newEnd索引左移
            oldStartVnode = oldCh[++oldStartIdx]
            newEndVnode = newCh[--newEndIdx]

          // 如果oldEndVnode和newStartVnode是同一个节点
          } else if (sameVnode(oldEndVnode, newStartVnode)) {  // Vnode moved left
            // patch oldEndVnode和newStartVnode
            patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
            // 如果removeOnly是false，则将oldEndVnode.elm移动到oldStartVnode.elm之前
            canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
            // oldEnd索引左移，newStart索引右移
            oldEndVnode = oldCh[--oldEndIdx]
            newStartVnode = newCh[++newStartIdx]

          // 如果都不匹配
          } else {
            if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)

            // 尝试在oldChildren中寻找和newStartVnode的具有相同的key的Vnode
            idxInOld = isDef(newStartVnode.key)
              ? oldKeyToIdx[newStartVnode.key]
              : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)

            // 如果未找到，说明newStartVnode是一个新的节点
            if (isUndef(idxInOld)) {  // New element
              // 创建一个新Vnode
              createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm)

            // 如果找到了和newStartVnodej具有相同的key的Vnode，叫vnodeToMove
            } else {
              vnodeToMove = oldCh[idxInOld]
              /* istanbul ignore if */
              if (process.env.NODE_ENV !== 'production' && !vnodeToMove) {
                warn(
                  'It seems there are duplicate keys that is causing an update error. ' +
                  'Make sure each v-for item has a unique key.'
                )
              }

              // 比较两个具有相同的key的新节点是否是同一个节点
              //不设key，newCh和oldCh只会进行头尾两端的相互比较，设key后，除了头尾两端的比较外，还会从用key生成的对象oldKeyToIdx中查找匹配的节点，所以为节点设置key可以更高效的利用dom。
              if (sameVnode(vnodeToMove, newStartVnode)) {
                // patch vnodeToMove和newStartVnode
                patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue)
                // 清除
                oldCh[idxInOld] = undefined
                // 如果removeOnly是false，则将找到的和newStartVnodej具有相同的key的Vnode，叫vnodeToMove.elm
                // 移动到oldStartVnode.elm之前
                canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)

              // 如果key相同，但是节点不相同，则创建一个新的节点
              } else {
                // same key but different element. treat as new element
                createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm)
              }
            }

            // 右移
            newStartVnode = newCh[++newStartIdx]
          }
        }

while循环主要处理了以下五种情景：

*  当新老 VNode 节点的 start 相同时，直接 patchVnode ，同时新老 VNode 节点的开始索引都加 1
 *  当新老 VNode 节点的 end相同时，同样直接 patchVnode ，同时新老 VNode 节点的结束索引都减 1
 *  当老 VNode 节点的 start 和新 VNode 节点的 end 相同时，这时候在 patchVnode 后，还需要将当前真实 dom 节点移动到 oldEndVnode 的后面，同时老 VNode 节点开始索引加 1，新 VNode 节点的结束索引减 1
 *  当老 VNode 节点的 end 和新 VNode 节点的 start 相同时，这时候在 patchVnode 后，还需要将当前真实 dom 节点移动到 oldStartVnode 的前面，同时老 VNode 节点结束索引减 1，新 VNode 节点的开始索引加 1
 *  如果都不满足以上四种情形，那说明没有相同的节点可以复用，则会分为以下两种情况：
 *  从旧的 VNode 为 key 值，对应 index 序列为 value 值的哈希表中找到与 newStartVnode 一致 key 的旧的 VNode 节点，再进行patchVnode，同时 将这个真实 dom移动到 oldStartVnode 对应的真实 dom 的前面
 *  调用 createElm 创建一个新的 dom 节点放到当前 newStartIdx 的位置

**小结**

*  当数据发生改变时，订阅者watcher就会调用patch给真实的DOM打补丁
 *  通过isSameVnode进行判断，相同则调用patchVnode方法
 *  patchVnode做了以下操作：

     *  找到对应的真实dom，称为el
     *  如果都有都有文本节点且不相等，将el文本节点设置为Vnode的文本节点
     *  如果oldVnode有子节点而VNode没有，则删除el子节点
     *  如果oldVnode没有子节点而VNode有，则将VNode的子节点真实化后添加到el
     *  如果两者都有子节点，则执行updateChildren函数比较子节点
 *  updateChildren主要做了以下操作：

     *  设置新旧VNode的头尾指针
     *  新旧头尾指针进行比较，循环向中间靠拢，根据情况调用patchVnode进行patch重复流程、调用createElem创建一个新节点，从哈希表寻找 key一致的VNode 节点再分情况操作
