使用Jlink读取单片机内部程序

谁借莪１个温暖的怀抱￠ 2023-01-17 09:19 328阅读 0赞

Jlink工具作为常用的调试工具，其亦可以单独下载文件到MCU，需要借助JFLASH工具，下载地址如下

https://www.segger.com/downloads/jlink/

直接下载jlink软件或者单独下载J-FLASH都可以，只是需要下载的时候同意一下相关协议（影响不大）

安装后，图标如下

  1. 工程配置
    打开Jflash软件，如下图，与一般工具类似需创建相应的工程
    watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM2OTU4MTA0_size_16_color_FFFFFF_t_70

4.连接芯片

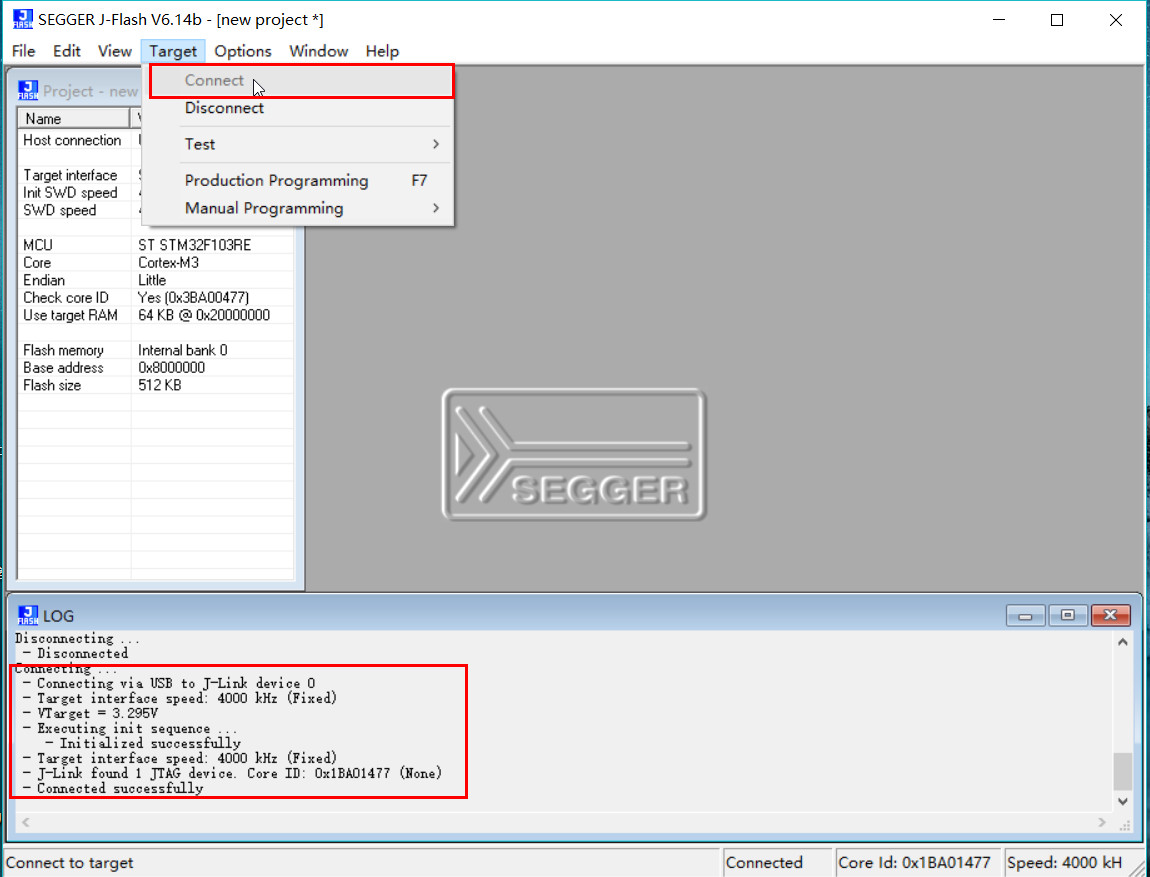

如果选择的是SWD模式，就要连接SWDIO、SWCLK、GND这三根线，连接好之后，点击Target->Connect，如果连接成功，在下面的LOG窗口会显示连接成功。


5.读取单片机内的程序

重点来了！选择Target->Manual Programming ->Read Back，一共有三个选项，用于读取不同的Flash地址范围。

  • Selected sectors

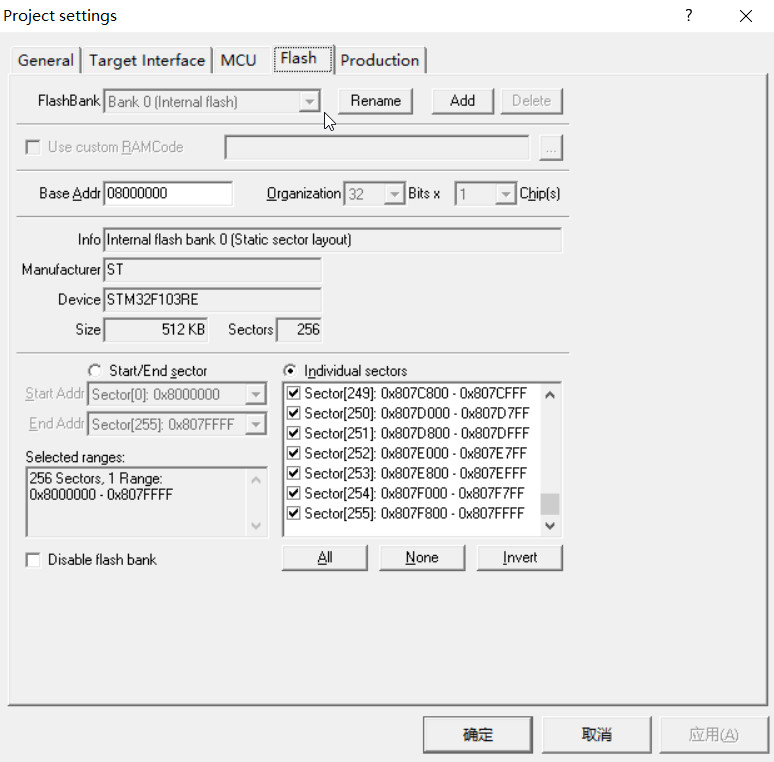

被选择的扇区，可以在工程配置选项Project settings->Flash，查看哪些扇区被选择了。


  • Entire chip

整个Flash区域，一般选择这个选项，读取整个Flash区域的程序

  • Range

手动指定读取的Flash地址范围。

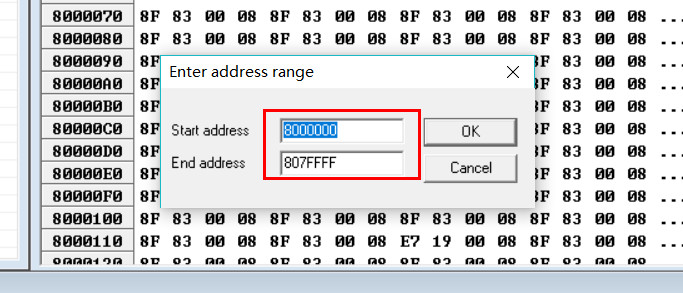

这里我们选择Entire chip就可以了，读取整个Flash区域，地址范围：0x8000000~0x807FFFF

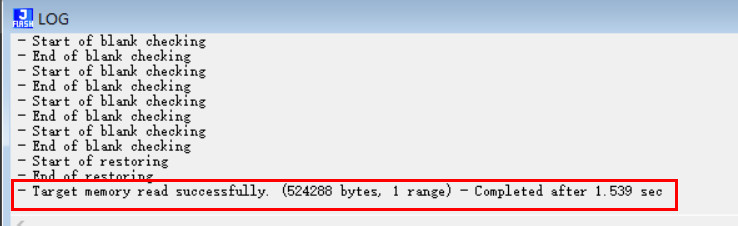

等几秒钟，就可以看到底部窗口显示读取成功的信息。


6.保存读取到的程序

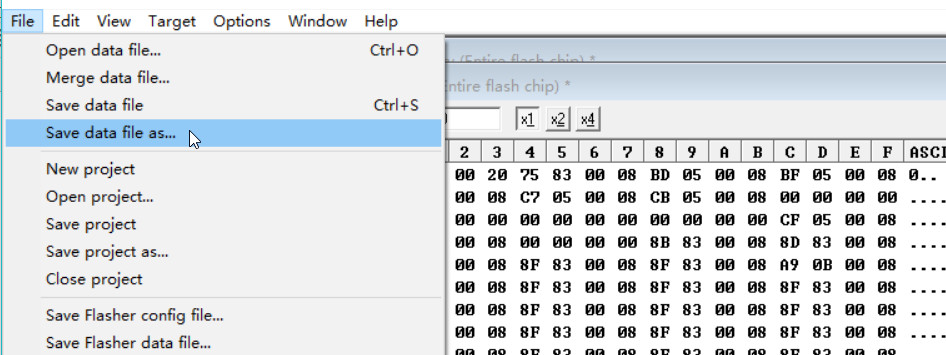

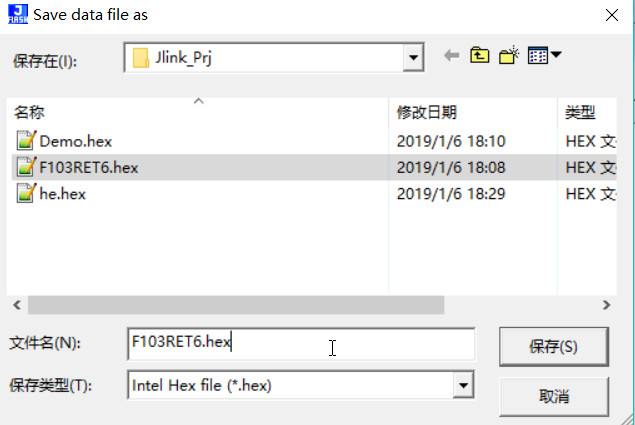

选项File-> Save data file或者是Save data file as，保存类型根据需要选择，建议选择Hex格式，已经包含了地址信息。
