### 一、没有注册中心的模拟微服务 ###

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70][]

*这里有四个项目，其中三个是服务提供者，这三个服务提供者通过@RestController暴露rest接口，供消费者去调用。消费者可以用java代码编写get或者post请求，我们通常用的是RestTmplate，这个spring为我们提供好的类，特别好用！正常情况下，我们就可以很顺利的调用这些服务了。这个是没有问题的！*

小伙伴们可能要问，这能调用。我们直接搞就行了，为啥还用注册中心呢？多此一举？

我们来考虑这样几个问题：（1）在我们调用提供者的接口的时候，是不是要将他们的url编写到消费者代码中呢，比如

restTemplate.getForObject("http://192.128.0.1:9002/product/1", Product.class);

如果服务换ip了，换端口了，肿么办？

（2）为了实现系统的高可用，我们部署同一服务的多个服务提供者怎么办？也就是说提供服务A的有两个系统，你又怎么达到负载均衡？

*这两个问题没有很好的办法解决吧？*

--------------------

### 二、注册中心 ###

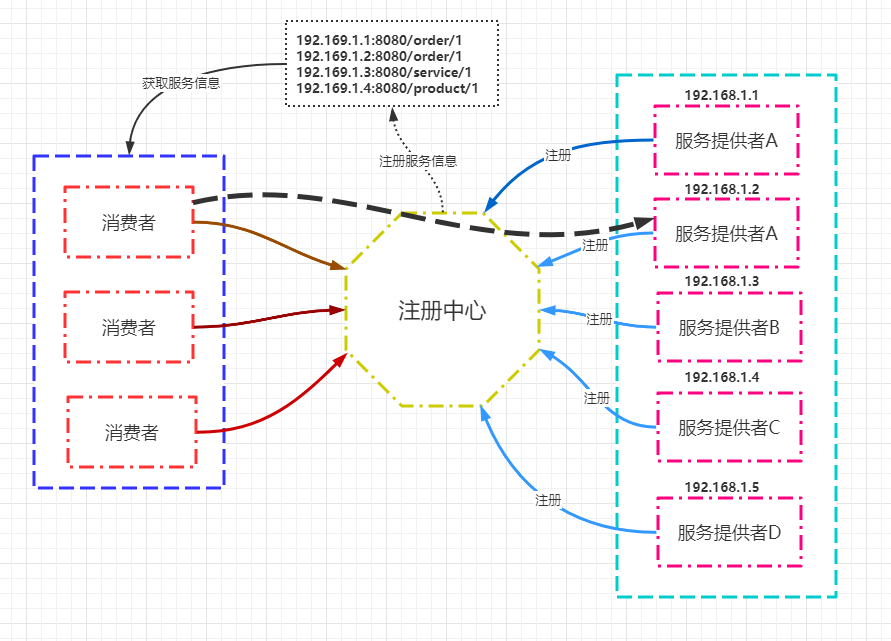

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 1][]

***当服务提供者启动的时候，会像注册中心注册一个信息，“hello 注册中心，帮我注册一下好吗，我的ip是...，我要注册的服务是...”。这个时候注册中心就有了服务提供者的信息，当消费者启动的时候也会向注册中心注册信息，指定注册的要调用的服务。同时拿到服务的信息，消费者拿到对应的信息之后，存了一个小小的备份，当调用的时候，直接调用服务。就是图中最黑的那根线。***

服务注册中心（下称注册中心）是微服务架构非常重要的一个组件，在微服务架构里主要起到了协调者

的一个作用。注册中心一般包含如下几个功能：

（1） 服务发现：服务注册/ 反注册：保存服务提供者和服务调用者的信息 。服务订阅/ 取消订阅：服务调用者订阅服务提供者的信息，最好有实时推送的功能。服务路由（可选）：具有筛选整合服务提供者的能力。

（2）  服务配置： 配置订阅：服务提供者和服务调用者订阅微服务相关的配置。配置下发：主动将配置推送给服务提供者和服务调用者。

（3）服务健康检测 ：检测服务提供者的健康情况。

**常见的注册中心：** **Zookeeper、Eureka、Consul 、Nacos。**

我们主要研究的是 **Eureka。**

--------------------

### **三、Eureka注册中心** ###

服务提供者会向**Eureka**注册一个自己的信息，**Eureka**会保存所有的信息到内存中，提供者还会每30s向**Eureka**发送一次心跳，表明“我还活着”，如果长时间收不到服务的心跳，认为宕机，从内存中删除信息。

服务消费者启动的时候会向注册中心获取所有服务的信息，调用的时候直接调用。可能兆成信息不一致的情况。

### 四、搭建注册中心 ###

**1、创建一个父工程**

<?xml version="1.0" encoding="UTF-8"?>
    <project xmlns="http://maven.apache.org/POM/4.0.0"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
        <modelVersion>4.0.0</modelVersion>

        <groupId>com.springcloud.demo</groupId>
        <artifactId>SpringCloudDemo</artifactId>
        <version>1.0-SNAPSHOT</version>

        <modules>
            <module>order_service</module>
            <module>product_service</module>
            <module>eureka_server</module>
        </modules>

        <parent>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-parent</artifactId>
            <version>2.1.6.RELEASE</version>
        </parent>

        <properties>
            <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
            <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
            <java.version>1.8</java.version>
        </properties>

        <dependencies>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-starter-web</artifactId>
            </dependency>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-starter-logging</artifactId>
            </dependency>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-starter-test</artifactId>
                <scope>test</scope>
            </dependency>
            <dependency>
                <groupId>org.projectlombok</groupId>
                <artifactId>lombok</artifactId>
                <version>1.18.4</version>
                <scope>provided</scope>
            </dependency>
        </dependencies>


        <dependencyManagement>
            <dependencies>
                <dependency>
                    <groupId>org.springframework.cloud</groupId>
                    <artifactId>spring-cloud-dependencies</artifactId>
                    <version>Greenwich.RELEASE</version>
                    <type>pom</type>
                    <scope>import</scope>
                </dependency>
            </dependencies>
        </dependencyManagement>

        <repositories>
            <repository>
                <id>spring-milestones</id>
                <name>Spring Milestones</name>
                <url>https://repo.spring.io/milestone</url>
                <snapshots>
                    <enabled>false</enabled>
                </snapshots>
            </repository>
        </repositories>


        <build>
            <plugins>
                <plugin>
                    <groupId>org.springframework.boot</groupId>
                    <artifactId>spring-boot-maven-plugin</artifactId>
                </plugin>
            </plugins>
        </build>

    </project>

**2、创建子工程eureka\_server子工程**

配置文件

#模拟两个EurekaServer
    #端口9000 , 8000
    #两个server需要相互注册
    spring:
      application:
        name: eureka-server
    server:
      port: 9000 #端口
    #配置eureka server
    eureka:
      instance:
        hostname: localhost
      client:
        register-with-eureka: false #是否将自己注册到注册中心
        fetch-registry: false #是否从eureka中获取注册信息
        service-url: #配置暴露给Eureka Client的请求地址
          defaultZone: http://${eureka.instance.hostname}:${server.port}/eureka/

启动类

package com.springcloud.demo;

    import org.springframework.boot.SpringApplication;
    import org.springframework.boot.autoconfigure.SpringBootApplication;
    import org.springframework.cloud.netflix.eureka.server.EnableEurekaServer;

    /**
     * @author Shubo Dai
     * @description 注册中心启动类
     */
    @SpringBootApplication
    @EnableEurekaServer
    public class EurekaServerApplication {

    	public static void main(String[] args) {
    		SpringApplication.run(EurekaServerApplication.class,args);
    	}
    }

启动注册中心！

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 2][]

**药药切克闹，是不是特别简单？**

### 五、注册服务到注册中心 ###

再新创建一个 项目，叫做product\_service。这里我之前是用的jpa查询的数据库，这块的具体的信息我就不再展示了。可以去了解一下jpa好吧。

server:
      port: 9011 #端口
    spring:
      application:
        name: service-product #服务名称
      datasource:
        driver-class-name: com.mysql.jdbc.Driver
        url: jdbc:mysql://localhost:3306/shop?useUnicode=true&characterEncoding=utf8
        username: root
        password:
      jpa:
        database: MySQL
        show-sql: true
        open-in-view: true
    #配置Eureka
    eureka:
      client:
        service-url:
          defaultZone: http://localhost:9000/eureka/ #多个eurekaserver之间用,隔开
      instance:
        prefer-ip-address: true #使用ip地址注册

eureka配置信息，这里面指定注册中心的地址和使用什么进行注册。

package com.springcloud.demo;

    import org.springframework.boot.SpringApplication;
    import org.springframework.boot.autoconfigure.SpringBootApplication;
    import org.springframework.boot.autoconfigure.domain.EntityScan;
    import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

    /**
     * @author Shubo Dai
     * @description 提供者服务类，@EnableEurekaClient、@EnableDiscoveryClient标识激活eureka客户端
     */
    @SpringBootApplication
    @EntityScan("com.springcloud.demo.entity")
    @EnableEurekaClient
    public class ProductApplication {

    	public static void main(String[] args) {
    		SpringApplication.run(ProductApplication.class,args);
    	}
    }

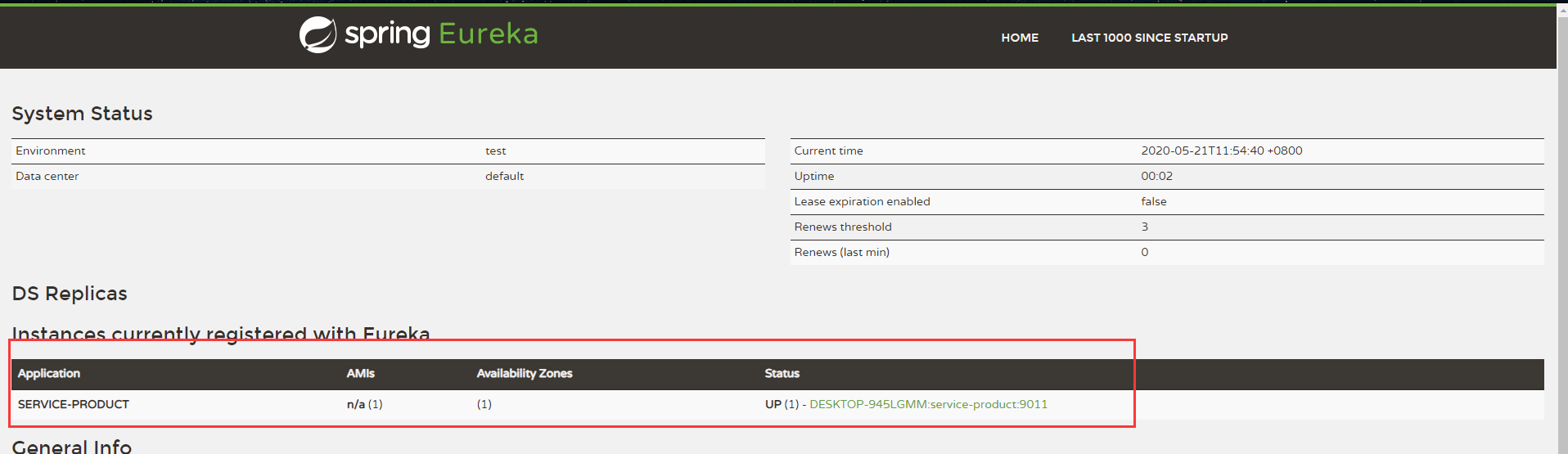

启动之后，显示注册成功

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 3][]

![20200521120513990.png][]

这里实际上还有dao、service、controller，可以自己想怎么写怎么写，这里不展开了！！！！

### 六、消费者通过注册中心调用提供者 ###

server:
      port: 9002 #端口
    spring:
      cloud:
        loadbalancer:
          retry:
            enabled: true # 开启Spring Cloud的重试功能
      application:
        name: service-order #服务名称
      datasource:
        driver-class-name: com.mysql.jdbc.Driver
        url: jdbc:mysql://localhost:3306/shop?useUnicode=true&characterEncoding=utf8
        username: root
        password: 111111
      jpa:
        database: MySQL
        show-sql: true
        open-in-view: true
    #配置Eureka
    eureka:
      client:
        service-url:
          defaultZone: http://localhost:9000/eureka/,http://localhost:8000/eureka/
      instance:
        prefer-ip-address: true #使用ip地址注册

package com.springcloud.demo;

    import org.springframework.boot.SpringApplication;
    import org.springframework.boot.autoconfigure.SpringBootApplication;
    import org.springframework.boot.autoconfigure.domain.EntityScan;
    import org.springframework.context.annotation.Bean;
    import org.springframework.web.client.RestTemplate;

    /**
     * @ClassName OrderApplication
     * @Description
     * @Author 戴书博
     * @Date 2020/5/21 10:23
     * @Version 1.0
     **/
    @SpringBootApplication
    @EntityScan("com.springcloud.demo.entity")
    public class OrderApplication {


        @Bean
        public RestTemplate restTemplate() {
            return new RestTemplate();
        }

        public static void main(String[] args) {
            SpringApplication.run(OrderApplication.class,args);
        }
    }

package com.springcloud.demo.controller;

    import com.springcloud.demo.entity.Product;
    import org.springframework.beans.factory.annotation.Autowired;
    import org.springframework.cloud.client.ServiceInstance;
    import org.springframework.cloud.client.discovery.DiscoveryClient;
    import org.springframework.web.bind.annotation.PathVariable;
    import org.springframework.web.bind.annotation.RequestMapping;
    import org.springframework.web.bind.annotation.RequestMethod;
    import org.springframework.web.bind.annotation.RestController;
    import org.springframework.web.client.RestTemplate;

    import java.util.List;

    @RestController
    @RequestMapping("/order")
    public class OrderController {

    	@Autowired
    	private RestTemplate restTemplate;

        @Autowired
        private DiscoveryClient discoveryClient;

    	@RequestMapping(value = "/buy/{id}",method = RequestMethod.GET)
    	public Product findById(@PathVariable Long id) {
            List<ServiceInstance> list =  discoveryClient.getInstances("service-product");
            ServiceInstance serviceInstance = list.get(0);
            Product product = restTemplate.getForObject("http://"+serviceInstance.getHost()+":"
                    +serviceInstance.getPort()
                    +"/product/1",Product.class);
    		return product;
    	}



    }

启动服务试一下。

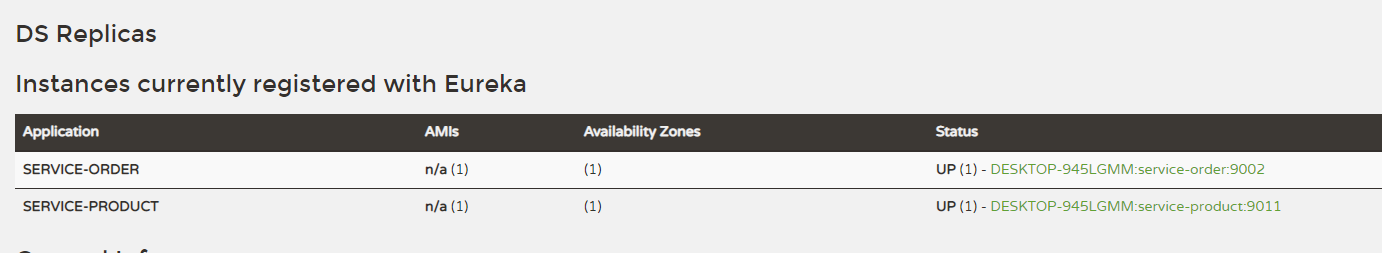

注册中心

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 4][]

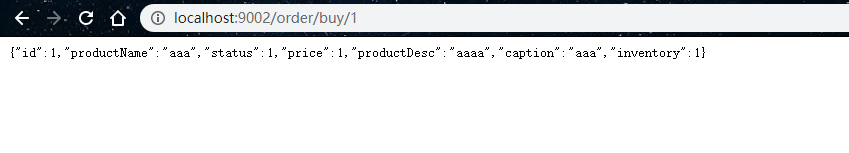

可以调用成功！！！

![20200521133356426.png][]

### 七、注册中心的高可用 ###

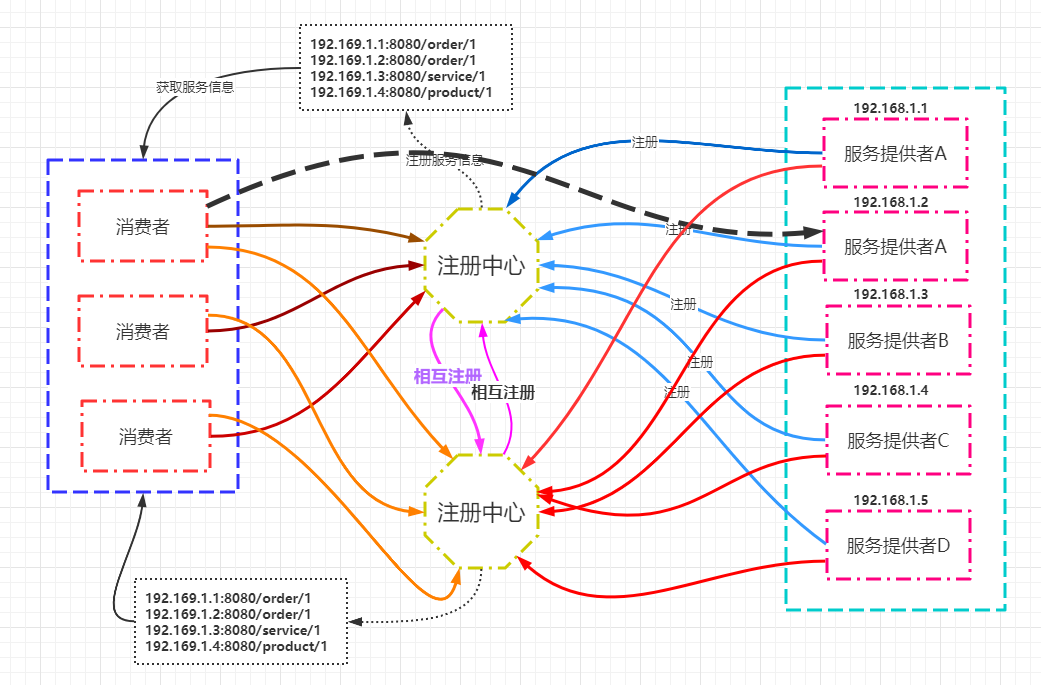

如果我们只有一个注册中心的话，那么这个注册中心宕机了，怎么办？为了保证高可用，那么我们可以搞成一个eureka集群。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 5][]

在注册中心一块我们只需要修改配置文件就可以了，比如两个注册中心的端口：8000、9000。需要相互获取信息、将自己注册到对应的注册中心中。

8000端口的配置文件：

#模拟两个EurekaServer
    #端口9000 , 8000
    #两个server需要相互注册
    spring:
      application:
        name: eureka-server
    server:
      port: 9000 #端口
    #配置eureka server
    eureka:
      client:
        service-url: #配置暴露给Eureka Client的请求地址
          defaultZone: http://127.0.0.1:8000/eureka/

9000端口的配置文件：

#模拟两个EurekaServer
    #端口9000 , 8000
    #两个server需要相互注册
    spring:
      application:
        name: eureka-server
    server:
      port: 8000 #端口
    #配置eureka server
    eureka:
      client:
        service-url: #配置暴露给Eureka Client的请求地址
          defaultZone: http://127.0.0.1:9000/eureka/

**服务注册到多个注册中心**

实际上由于两个注册中心之间相互都是交换信息的，所以在一个注册上，另一个也会同步。当然我们也可以配置两个都注册。

eureka:
      client:
        service-url:
          defaultZone: http://localhost:9000/eureka/,http://localhost:8000/eureka/

**完善配置**

eureka:
      client:
        service-url:
          defaultZone: http://localhost:9000/eureka/ #多个eurekaserver之间用,隔开
      instance:
        prefer-ip-address: true #使用ip地址注册
        instance-id: ${spring.cloud.client.ip-address}:${server.port} #向注册中心中注册服务id
        lease-renewal-interval-in-seconds: 5 #发送心跳的间隔
        lease-expiration-duration-in-seconds: 10 #续约到期的时间

我们在服务提供者设置下面三行配置。

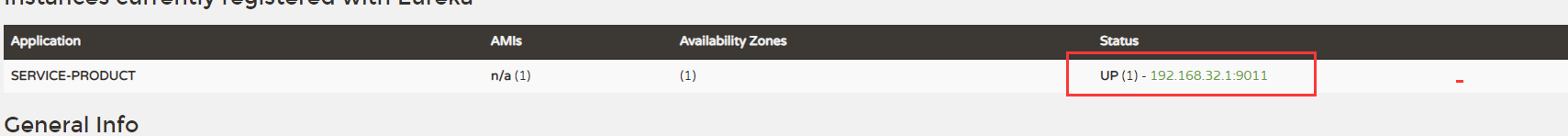

第一个是在注册中心配置一个名称ip+端口号。

![20200521143835339.png][]

第二个是发送心跳的时间默认是30s。

第三个是默认的宕机时间，到了这个时间提供者未向注册中心发送心跳就会认为提供者宕机。

**关闭自我保护机制**

在eureka内部存在一个自我保护机制，这个机制会统计其他提供者发送心跳的次数和认为宕机的次数。如果发现打部门提供者的心跳都结束了，那么就不再剔除服务。一般测试阶段关闭这个自我保护机制。

eureka:
          defaultZone: http://${eureka.instance.hostname}:${server.port}/eureka/
      server:
        enable-self-preservation: false #关闭自我保护
        eviction-interval-timer-in-ms: 4000 #剔除服务间隔

最后一个配置是4s执行一次定时任务剔除已经宕机的提供者服务。

### 8、源码分析 ###

**服务端**

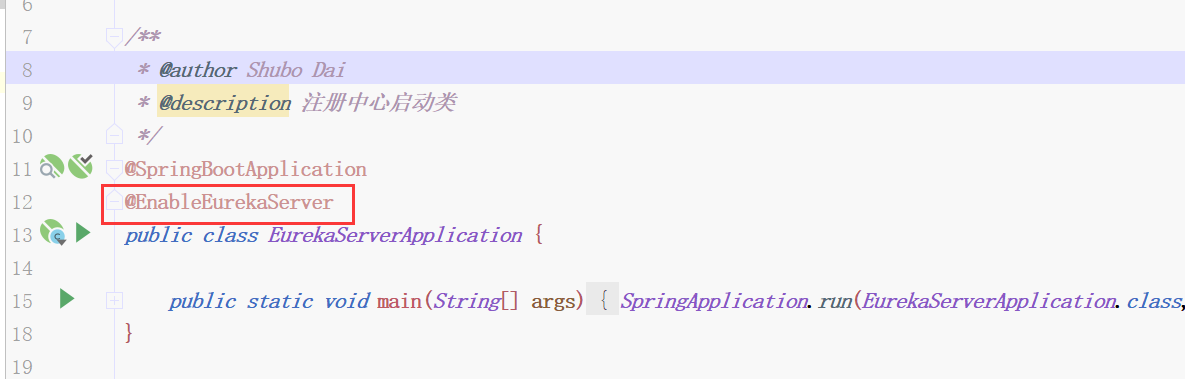

**（1）****EnableEurekaServer****注解作用**

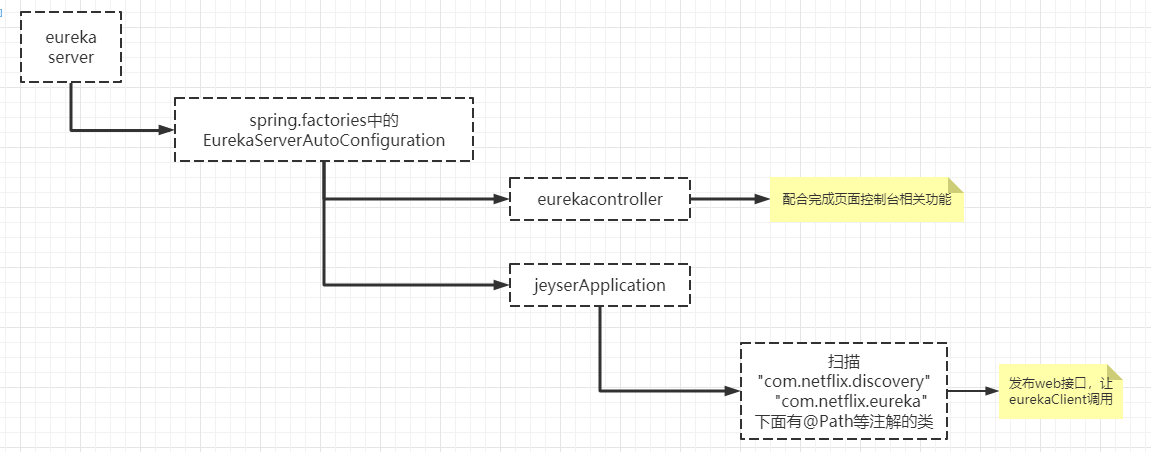

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 6][]

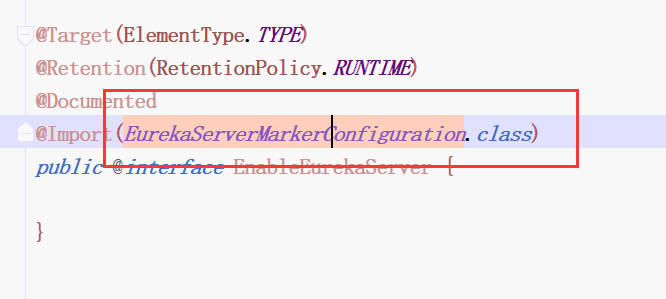

我们首先来看一下@EnableEurekaServer注解。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 7][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 8][]

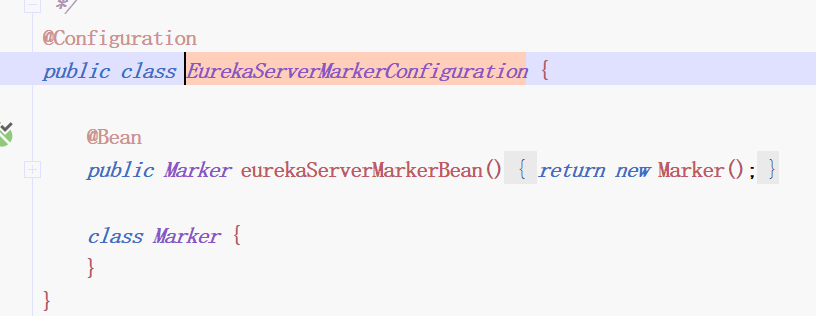

这个类注入了一个Marker对象。 这个对象是实例化核心配置类的前提条件。

**（2）****自动装载核心配置类**

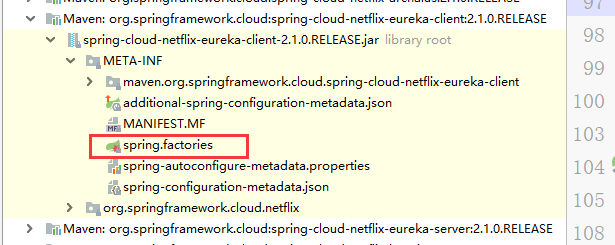

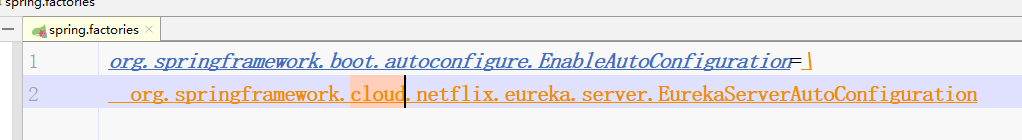

首先你必须要了解springboot自动加载机制[https://blog.csdn.net/weixin\_44588495/article/details/106310221][https_blog.csdn.net_weixin_44588495_article_details_106310221]

![202005241320092.png][]

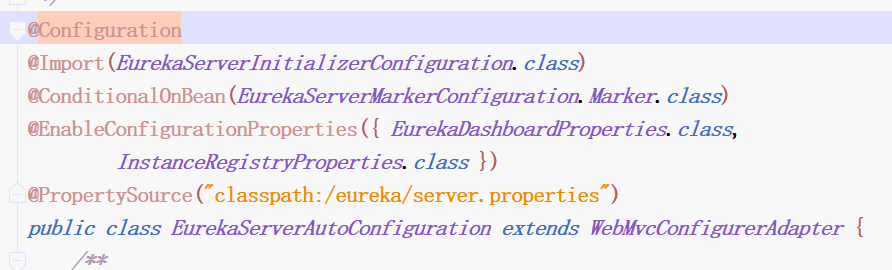

我们来查看这个类EurekaServerAutoConfiguration

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 9][]

现在我们展开来说这个Eureka服务端的自动配置类：

（1）这个配置类实例化的前提条件是上下文中存在 EurekaServerMarkerConfifiguration.Marker 这个 bean,解释了上面的问题。

（2）通过@EnableConfifigurationProperties(\{ EurekaDashboardProperties.class, InstanceRegistryProperties.class \})导入了两个配置类：

EurekaDashboardProperties ： 配置 EurekaServer的管控台

InstanceRegistryProperties  ： 配置期望续约数量和默认的通信数量

（3） 通过 @Import(\{EurekaServerInitializerConfifiguration.class\}) 引入启动配置类

看一下EurekaServerInitializerConfiguration这个类

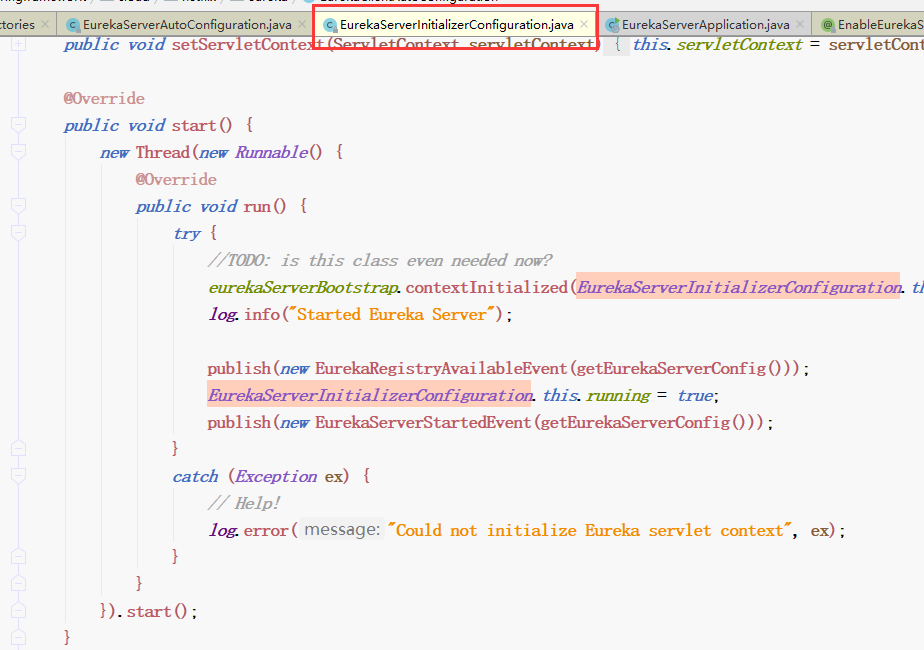

**（3）EurekaServerInitializerConfifiguration**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 10][]

可以看到 EurekaServerInitializerConfifiguration 实现了 SmartLifecycle ，也就意味着 Spring 容器启动时 会去执行start() 方法。加载所有的 EurekaServer 的配置。

**（4）****EurekaServerAutoConfifiguration**

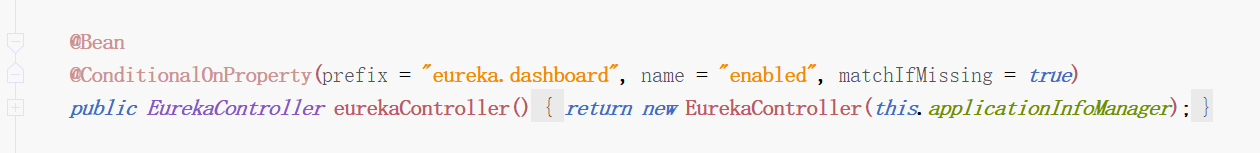

![20200524132359157.png][]

注入了一个controller。实例化了EurekaServer的管控台的Controller类 EurekaController

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 11][]

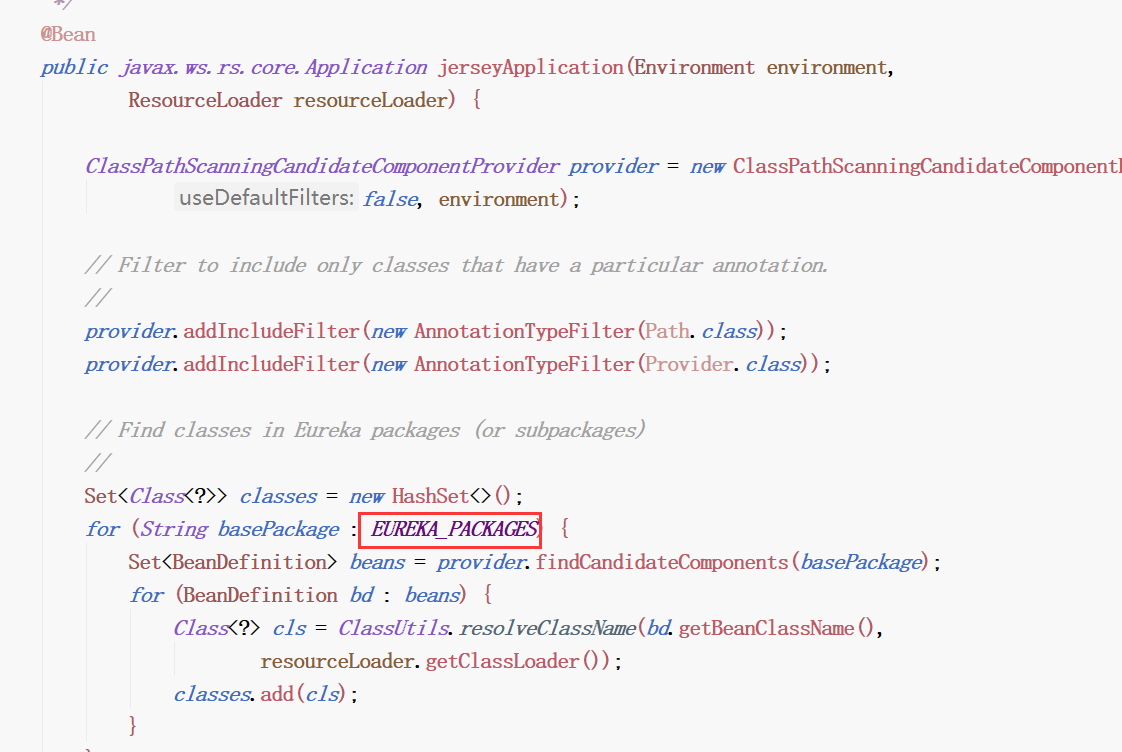

实际上这个controller跟我们平时写的差不多，他的作用就是配合页面完成控制台相关功能。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 12][]

注意一下这个方法，再点进去！

![20200524132824963.png][]

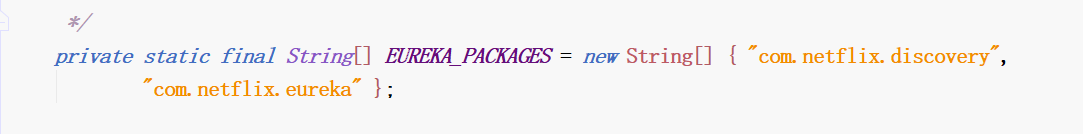

是两个包名，实际上就是eureka去扫描包下面的类。查看类是否含有@Path、@Provider、@Produce等注解。

**（5）暴露的服务端接口**

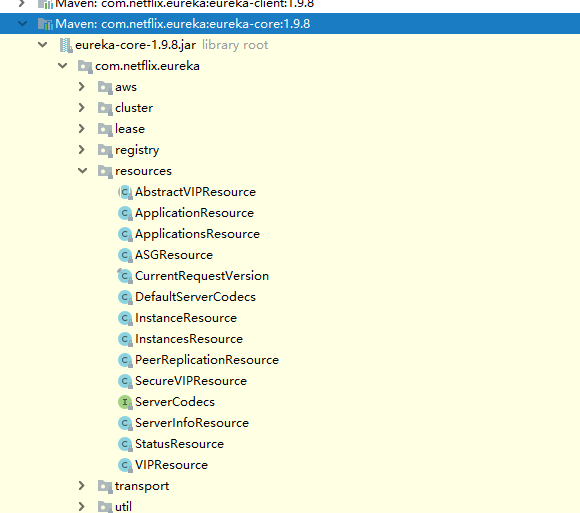

对应扫描的包

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 13][]

通过扫描这些类生成web的接口，供客户端调用。比如连接等等。这些类都是通过Jersey发布的供客户端调用的服务接口。

jerseyApplication  方法，在容器中存放了一个 jerseyApplication 对象， jerseyApplication() 方法里的 东西和Spring 源码里扫描 @Component 逻辑类似，扫描 @Path 和 @Provider 标签，然后封装成 beandefifinition，封装到 Application 的 set 容器里。通过 fifilter 过滤器来过滤 url 进行映射到对象的 Controller。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 14][]

**（6）服务端接受客户端的注册**

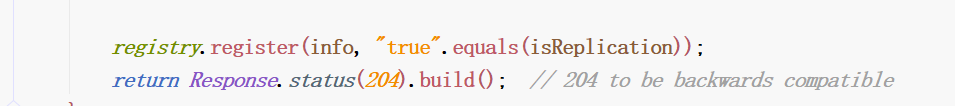

在 ApplicationResource.addInstance() 方法中可以看到

![20200524145145617.png][]

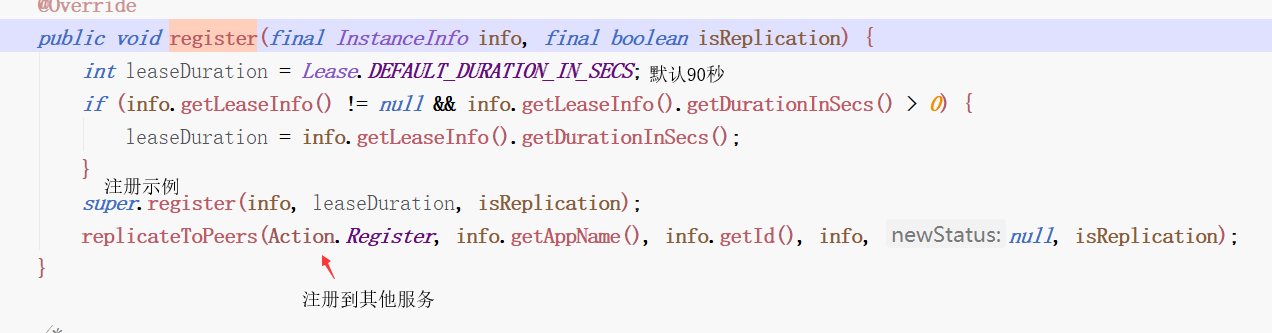

我们来看注册的这个方法！！

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 15][]

**（7）接受客户端续约**

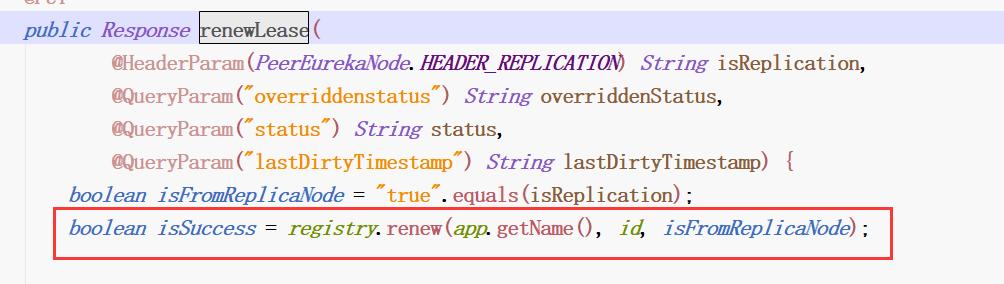

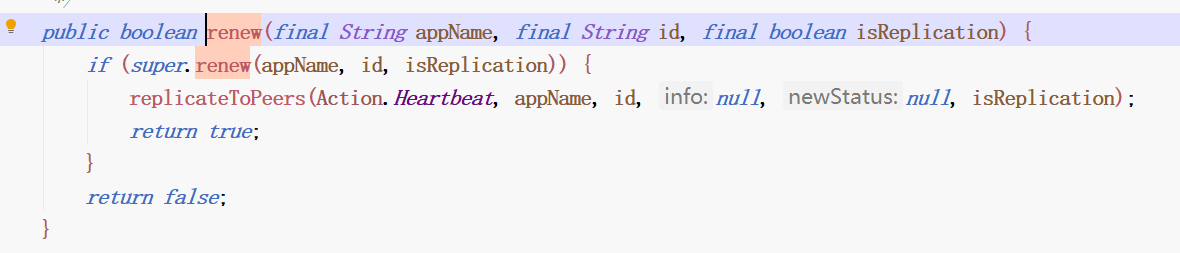

在 InstanceResource 的 renewLease 方法中完成客户端的心跳（续约）处理，其中最关键的方法就是

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 16][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 17][]

**（8）服务剔除**

在 AbstractInstanceRegistry.postInit() 方法，在此方法里开启了一个每 60 秒调用一次 EvictionTask.evict()的定时器。

**客户端**

**（1）自动装载**

每个服务我们都只在配置文件中配置了一些信息，然后就能够注册到注册中心等之类的。我们来看一下客户端为我们加载了哪些配置类？

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 18][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 19][]

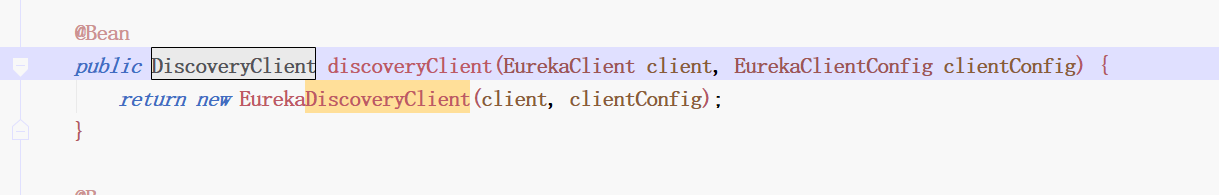

看一下里面这个方法，就是创建了一个注册中心客户端到ioc中

![20200524135417488.png][]

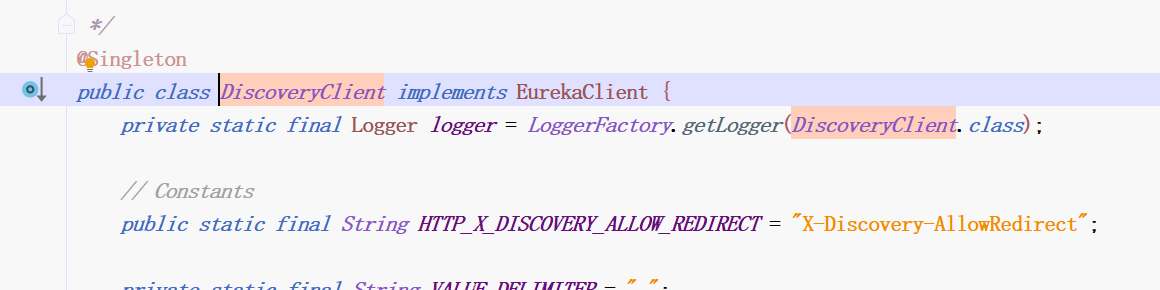

找到这个类。里面参数的clientConfig，其实就是我们在配置文件中配置的信息。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 20][]

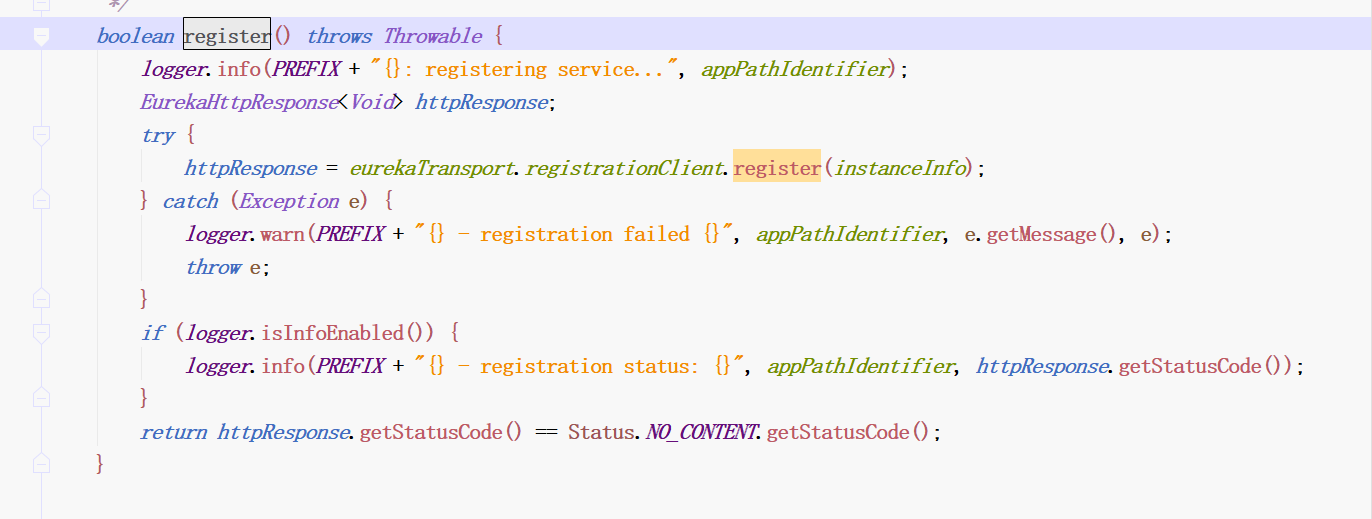

**（2）服务注册**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 21][]

实际上这里面是发送了一个http的请求去请求注册中心注册。

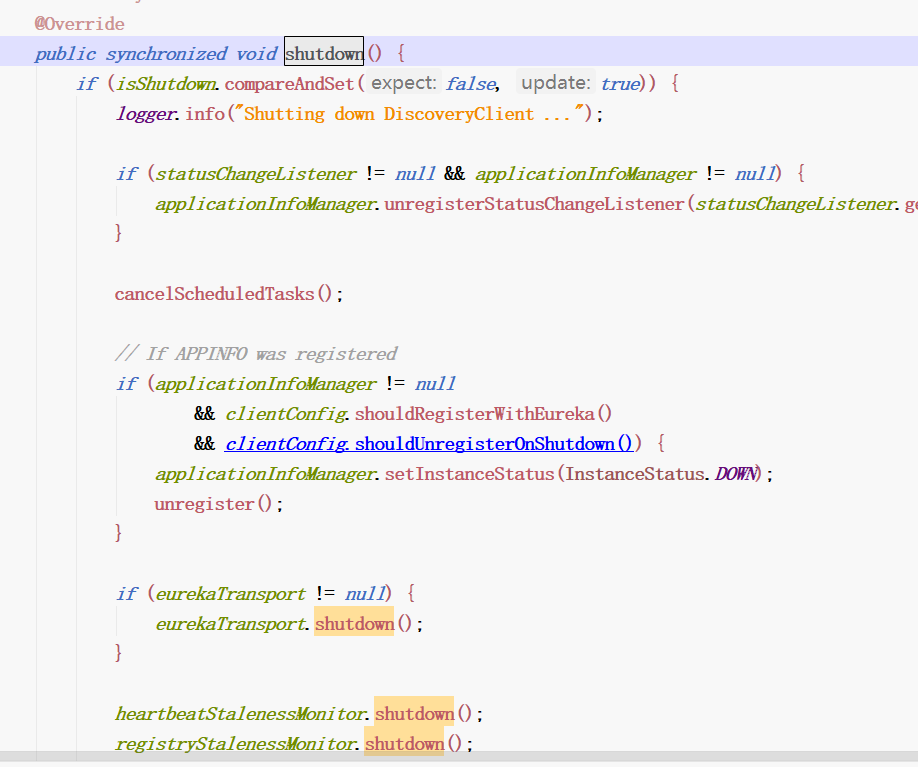

**（2）服务下架**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 22][]

**（3）心跳续约**

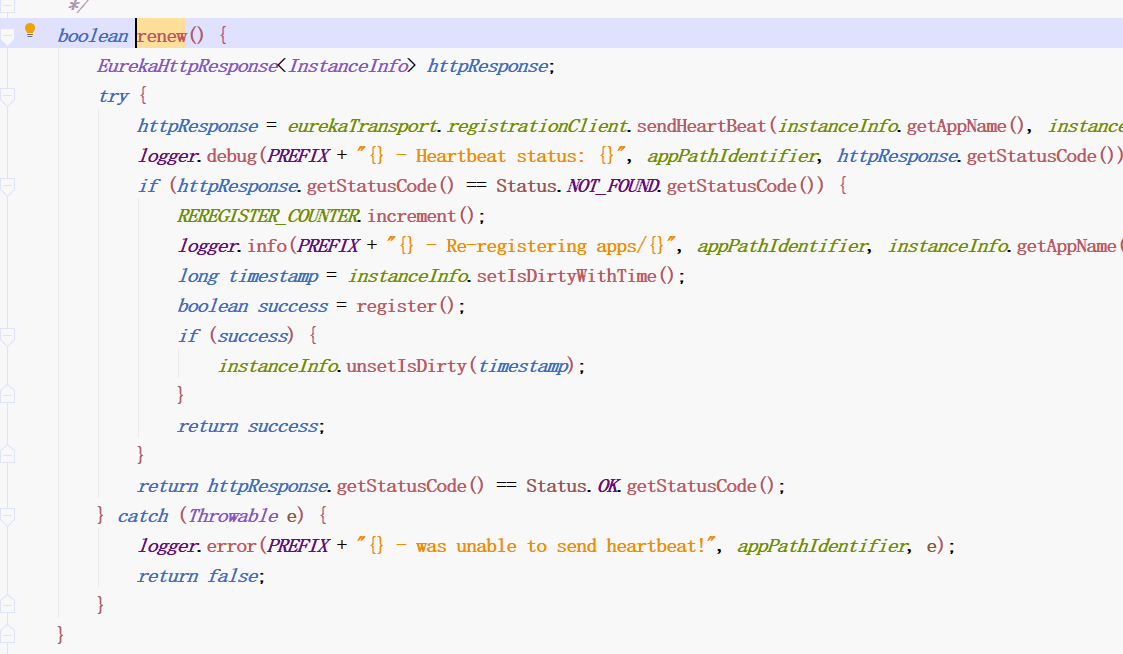

在 com.netflflix.discovery.DiscoveryClient.HeartbeatThread 中定义了续约的操作 , 我们查看 renew() 方法;

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 23][]

源码：git@gitee.com:Zesystem/springclouddemoerueka.git

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70]: https://img-blog.csdnimg.cn/20200521091934854.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 1]: https://img-blog.csdnimg.cn/20200521094047137.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 2]: https://img-blog.csdnimg.cn/20200521114144575.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 3]: https://img-blog.csdnimg.cn/20200521120455589.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200521120513990.png]: https://img-blog.csdnimg.cn/20200521120513990.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 4]: https://img-blog.csdnimg.cn/20200521133507368.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200521133356426.png]: https://img-blog.csdnimg.cn/20200521133356426.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 5]: https://img-blog.csdnimg.cn/20200521135949233.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200521143835339.png]: https://img-blog.csdnimg.cn/20200521143835339.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 6]: https://img-blog.csdnimg.cn/20200524143147350.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 7]: https://img-blog.csdnimg.cn/2020052414322248.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 8]: https://img-blog.csdnimg.cn/20200524143232819.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[https_blog.csdn.net_weixin_44588495_article_details_106310221]: https://blog.csdn.net/weixin_44588495/article/details/106310221
[202005241320092.png]: https://img-blog.csdnimg.cn/202005241320092.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 9]: https://img-blog.csdnimg.cn/20200524143521357.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 10]: https://img-blog.csdnimg.cn/20200524144101218.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200524132359157.png]: https://img-blog.csdnimg.cn/20200524132359157.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 11]: https://img-blog.csdnimg.cn/20200524132429318.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 12]: https://img-blog.csdnimg.cn/20200524132739573.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200524132824963.png]: https://img-blog.csdnimg.cn/20200524132824963.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 13]: https://img-blog.csdnimg.cn/20200524133232282.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 14]: https://img-blog.csdnimg.cn/20200524134742903.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200524145145617.png]: https://img-blog.csdnimg.cn/20200524145145617.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 15]: https://img-blog.csdnimg.cn/20200524145603844.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 16]: https://img-blog.csdnimg.cn/20200524145817361.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 17]: https://img-blog.csdnimg.cn/20200524145910633.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 18]: https://img-blog.csdnimg.cn/20200524135223775.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 19]: https://img-blog.csdnimg.cn/20200524135244772.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[20200524135417488.png]: https://img-blog.csdnimg.cn/20200524135417488.png
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 20]: https://img-blog.csdnimg.cn/20200524135539405.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 21]: https://img-blog.csdnimg.cn/20200524135640250.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 22]: https://img-blog.csdnimg.cn/20200524150814476.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ_size_16_color_FFFFFF_t_70 23]: https://img-blog.csdnimg.cn/20200524150937631.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDU4ODQ5NQ==,size_16,color_FFFFFF,t_70
