前言

Github：https://github.com/HealerJean

博客：http://blog.healerjean.com

官方地址：分布式任务调度平台XXL-JOB

1、下载部署

1.1、下载

https://github.com/xuxueli/xxl-job

1.2、部署

1.2.1、目录结构：

xxl-job-admin：调度中心
xxl-job-core：公共依赖
xxl-job-executor-samples：执行器Sample示例（选择合适的版本执行器，可直接使用，也可以参考其并将现有项目改造成执行器）
    ：xxl-job-executor-sample-springboot：Springboot版本，通过Springboot管理执行器，推荐这种方式；
    ：xxl-job-executor-sample-spring：Spring版本，通过Spring容器管理执行器，比较通用；
    ：xxl-job-executor-sample-frameless：无框架版本；
    ：xxl-job-executor-sample-jfinal：JFinal版本，通过JFinal管理执行器；
    ：xxl-job-executor-sample-nutz：Nutz版本，通过Nutz管理执行器；
    ：xxl-job-executor-sample-jboot：jboot版本，通过jboot管理执行器；

1.2、SpringBoot选择

除了SpringBoot，其他的对我来说没有用，删掉其他的，我只保留的SpringBoot

#

1.2.1、调度中心

统一管理任务调度平台上调度任务，负责触发调度执行，并且提供任务管理平台。

1.2.1.1、properties

### web
server.port=8080
server.servlet.context-path=/xxl-job-admin
### actuator
management.server.servlet.context-path=/actuator
management.health.mail.enabled=false
### resources
spring.mvc.servlet.load-on-startup=0
spring.mvc.static-path-pattern=/static/**
spring.resources.static-locations=classpath:/static/
### freemarker
spring.freemarker.templateLoaderPath=classpath:/templates/
spring.freemarker.suffix=.ftl
spring.freemarker.charset=UTF-8
spring.freemarker.request-context-attribute=request
spring.freemarker.settings.number_format=0.##########
### mybatis
mybatis.mapper-locations=classpath:/mybatis-mapper/*Mapper.xml
#mybatis.type-aliases-package=com.xxl.job.admin.core.model
### datasource-pool
spring.datasource.type=com.zaxxer.hikari.HikariDataSource
spring.datasource.hikari.minimum-idle=10
spring.datasource.hikari.maximum-pool-size=30
spring.datasource.hikari.auto-commit=true
spring.datasource.hikari.idle-timeout=30000
spring.datasource.hikari.pool-name=HikariCP
spring.datasource.hikari.max-lifetime=900000
spring.datasource.hikari.connection-timeout=10000
spring.datasource.hikari.connection-test-query=SELECT 1
### 调度中心JDBC链接：链接地址请保持和 2.1章节 所创建的调度数据库的地址一致
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=123456
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
### 报警邮箱
spring.mail.host=smtp.163.com
spring.mail.port=25
spring.mail.username=test_healerjean@163.com
spring.mail.password=Zhangyj..123
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory
### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=
### 调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN
## 调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
### 调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

1.2.2：执行器项目

作用：负责接收“调度中心”的调度并执行；可直接部署执行器，也可以将执行器集成到现有业务项目中。

12.2.1、properties

# web port
server.port=8081
# no web
#spring.main.web-environment=false
# log config
logging.config=classpath:logback.xml
### 调度中心部署跟地址 [选填]：
# 如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin
### 执行器通讯TOKEN [选填]：非空时启用；XxlJobConfig
xxl.job.accessToken=
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
# 这里相当的重要，和上面应用的端口不同，也就是执行器通过下面的端口进行服务
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

1.3、启动：

1.3.1、启动调度中心：xxl-job-admin

http://127.0.0.1:8080//xxl-job-admin
“admin/123456

2、定时器介绍

2.1、配置属性

2.1.1、执行器

任务的绑定的执行器，任务触发调度时将会自动发现注册成功的执行器, 实现任务自动发现功能; 另一方面也可以方便的进行任务分组。每个任务必须绑定一个执行器, 可在 “执行器管理” 进行设置;

2.1.2、 任务描述

任务的描述信息，便于任务管理；

2.1.3、路由策略

当执行器集群部署时，提供丰富的路由策略，包括；

2.1.4、Cron

触发任务执行的Cron表达式；

2.1.5、运行模式

2.1.6、JobHandler

运行模式为 “BEAN模式” 时生效，对应执行器中新开发的JobHandler类“@JobHandler”注解自定义的value值；

2.1.7、阻塞处理策略

调度过于密集执行器来不及处理时的处理策略；

如果当前任务还没执行完成，又来了任务的处理策略 。我们一定要尽可能避免此类情况

2.1.9、子任务Id

每个任务都拥有一个唯一的任务ID(任务ID可以从任务列表获取)，当本任务执行结束并且执行成功时，将会触发子任务ID所对应的任务的一次主动调度。

2.1.10、任务超时时间

支持自定义任务超时时间，任务运行超时将会主动中断任务，同下面调度日志里面的终止任务；

2.1.11、失败重试次数

支持自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；

2.1.12、负责人

任务的负责人；

2.1.13、报警邮件

任务调度失败时邮件通知的邮箱地址，支持配置多邮箱地址，配置多个邮箱地址时用逗号分隔；

2.1.14、执行参数

任务执行所需的参数

3、BEAN模式

任务以JobHandler方式维护在执行器端；需要结合 “JobHandler” 属性匹配执行器中任务

3.1、方法形式

3.1.1、执行器项目

package com.xxl.job.executor.service.jobhandler.bean;
import com.xxl.job.core.biz.model.ReturnT;
import com.xxl.job.core.handler.annotation.XxlJob;
import com.xxl.job.core.log.XxlJobLogger;
import lombok.extern.slf4j.Slf4j;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.stereotype.Component;
/** * XxlJob开发示例（Bean模式） * <p> * 开发步骤： * 1、在Spring Bean实例中，开发Job方法，方式格式要求为 "public ReturnT<String> execute(String param)" * 2、为Job方法添加注解 "@XxlJob(value="自定义jobhandler名称", init = "JobHandler初始化方法", destroy = "JobHandler销毁方法")"，注解value值对应的是调度中心新建任务的JobHandler属性的值。 * 3、执行日志：需要通过 "XxlJobLogger.log" 打印执行日志； */
@Component
@Slf4j
public class BeanMethodXxlJob {
    /** * 1、简单任务示例（Bean模式） */
    @XxlJob("demoJobHandler")
    public ReturnT<String> demoJobHandler(String param) throws Exception {
        log.info("任务【demoJobHandler】开始执行, 请求参数：{}", param);
        //任务调度器日志
        XxlJobLogger.log("XXL-JOB, 请求参数：{}", param);
        return ReturnT.SUCCESS;
    }
    /** * 2、生命周期任务示例：任务初始化与销毁时，支持自定义相关逻辑； */
    @XxlJob(value = "demoJobHandler2", init = "init", destroy = "destroy")
    public ReturnT<String> demoJobHandler2(String param) throws Exception {
        log.info("任务【demoJobHandler2】开始执行, 请求参数：{}", param);
        //任务调度器日志
        XxlJobLogger.log("XXL-JOB, Hello World.");
        return ReturnT.SUCCESS;
    }
    public void init() {
        log.info("任务【demoJobHandler2】开始执行 init");
    }
    public void destroy() {
        log.info("任务【demoJobHandler2】开始执行 destroy");
    }
}

3.1.2、调度中心页面操作

3.1.2.1、demoJobHandler

0 */1 * * * ?  每分钟执行一次

3.1.2.2、demoJobHandler2

4、GLUE（java）模式

任务以源码方式维护在调度中心；该模式的任务实际上是一段继承自IJobHandler的Java类代码并 “groovy” 源码方式维护，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务；

4.1、GLUE模式(Java)

4.1.1、glueJobHandle

4.1.1.1、创建

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jp2MWFgF-1591086758306)(https://raw.githubusercontent.com/HealerJean/HealerJean.github.io/master/blogImages/image-20200514173938394.png)\]

package com.xxl.job.service.handler;
import com.xxl.job.core.log.XxlJobLogger;
import com.xxl.job.core.biz.model.ReturnT;
import com.xxl.job.core.handler.IJobHandler;
public class DemoGlueJobHandler extends IJobHandler {
    @Override
    public ReturnT<String> execute(String param) throws Exception {
        XxlJobLogger.log("GlueJob 请求参数：{}", param);
        return ReturnT.SUCCESS;
    }
}

4.1.1.2、查看日志

2020-05-14 17:41:57 [com.xxl.job.core.thread.JobThread#run]-[124]-[Thread-19]
----------- xxl-job job execute start -----------
----------- Param:HealerJean
2020-05-14 17:41:57 [com.xxl.job.core.handler.impl.GlueJobHandler#execute]-[26]-[Thread-19] ----------- glue.version:1589449244000 -----------
2020-05-14 17:41:57 [sun.reflect.NativeMethodAccessorImpl#invoke0]-[-2]-[Thread-19] GlueJob 请求参数：HealerJean
2020-05-14 17:41:57 [com.xxl.job.core.thread.JobThread#run]-[164]-[Thread-19]
----------- xxl-job job execute end(finish) -----------
----------- ReturnT:ReturnT [code=200, msg=null, content=null]
2020-05-14 17:41:57 [com.xxl.job.core.thread.TriggerCallbackThread#callbackLog]-[191]-[xxl-job, executor TriggerCallbackThread]
----------- xxl-job job callback finish.
[Load Log Finish]

5、操作指南

5.1、执行器管理

AppName： 是每个执行器集群的唯一标示AppName, 执行器会周期性以AppName为对象进行自动注册。可通过该配置自动发现注册成功的执行器, 供任务调度时使用;

名称：执行器的名称, 因为AppName限制字母数字等组成,可读性不强, 名称为了提高执行器的可读性;

排序：执行器的排序, 系统中需要执行器的地方,如任务新增, 将会按照该排序读取可用的执行器列表;

注册方式：调度中心获取执行器地址的方式

1、自动注册：执行器自动进行执行器注册，调度中心通过底层注册表可以动态发现执行器机器地址

2、手动录入：人工手动录入执行器的地址信息，多地址逗号分隔，供调度中心使用；

机器地址：“注册方式”为”手动录入”时有效，支持人工维护执行器的地址信息；`

5.2、调度日志

调度时间：”调度中心”触发本次调度并向”执行器”发送任务执行信号的时间；

调度结果：”调度中心”触发本次调度的结果，200表示成功，500或其他表示失败；

调度备注：”调度中心”触发本次调度的日志信息；

任务触发类型：失败重试触发
调度机器：10.236.150.223
执行器-注册方式：自动注册
执行器-地址列表：[http://10.236.150.223:9999/]
路由策略：第一个
阻塞处理策略：单机串行
任务超时时间：0
失败重试次数：3
>>>>>>>>>>>触发调度<<<<<<<<<<<
触发调度：
address：http://10.236.150.223:9999/
code：200
msg：null

执行时间：”执行器”中本次任务执行结束后回调的时间；

执行结果：”执行器”中本次任务执行的结果，200表示成功，500或其他表示失败；

执行备注：”执行器”中本次任务执行的日志信息

操作：

1、”执行日志”按钮：点击可查看本地任务执行的详细日志信息；详见“4.8 查看执行日志”；

2、”终止任务”按钮：仅针对执行中的任务。在任务日志界面，点击右侧的“终止任务”按钮，将会向本次任务对应的执行器发送任务终止请求，将会终止掉本次任务，同时会清空掉整个任务执行队列。

任务终止时通过 “interrupt” 执行线程的方式实现, 将会触发 “InterruptedException” 异常。因此如果JobHandler内部catch到了该异常并消化掉的话, 任务终止功能将不可用。

因此, 如果遇到上述任务终止不可用的情况, 需要在JobHandler中应该针对 “InterruptedException” 异常进行特殊处理 (向上抛出) , 正确逻辑如下:

try{
    // do something
} catch (Exception e) {
    if (e instanceof InterruptedException) {
        throw e;
    }
    logger.warn("{}", e);
}

而且，在JobHandler中开启子线程时，子线程也不可catch处理”InterruptedException”，应该主动向上抛出。

任务终止时会执行对应JobHandler的”destroy()”方法，可以借助该方法处理一些资源回收的逻辑。

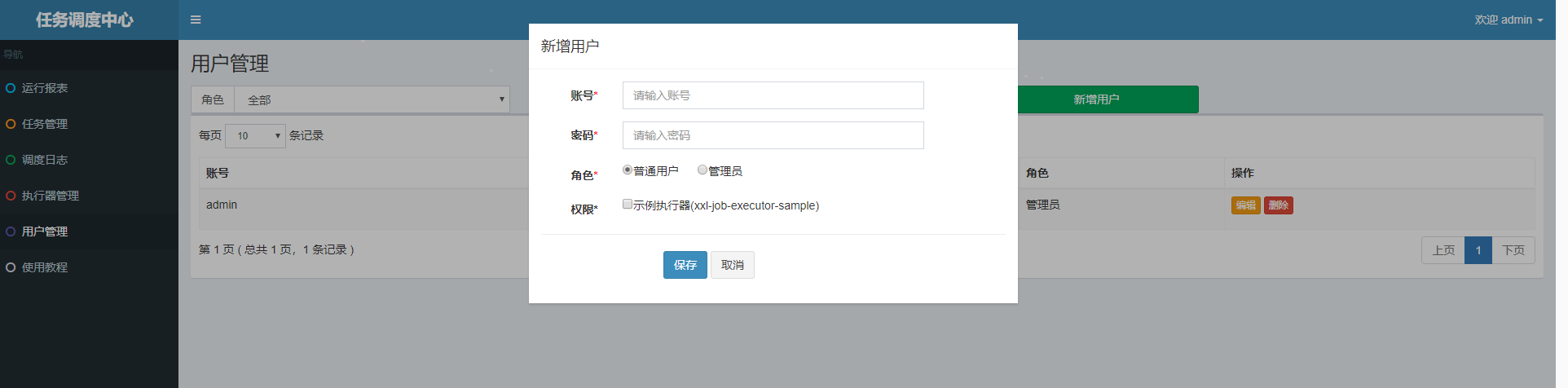

5.3、用户管理

管理员：拥有全量权限，支持在线管理用户信息，为用户分配权限，权限分配粒度为执行器；

普通用户：仅拥有被分配权限的执行器，及相关任务的操作权限；

6、总体设计

6.1、源码目录介绍

- /doc :文档资料
- /db :“调度数据库”建表脚本
- /xxl-job-admin :调度中心，项目源码
- /xxl-job-core :公共Jar依赖
- /xxl-job-executor-samples :执行器，Sample示例项目（大家可以在该项目上进行开发，也可以将现有项目改造生成执行器项目）

6.2、调度数据库

- xxl_job_lock：任务调度锁表；
- xxl_job_group：执行器信息表，维护任务执行器信息；
- xxl_job_info：调度扩展信息表： 用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
- xxl_job_log：调度日志表： 用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
- xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
- xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
- xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
- xxl_job_user：系统用户表；

7、quartz的不足

问题一：调用API的的方式操作任务，不人性化；

问题二：需要持久化业务QuartzJobBean到底层数据表中，系统侵入性相当严重。

问题三：调度逻辑和QuartzJobBean耦合在同一个项目中，这将导致一个问题，在调度任务数量逐渐增多，同时调度任务逻辑逐渐加重的情况下，此时调度系统的性能将大大受限于业务；

问题四：quartz底层以“抢占式”获取DB锁并由抢占成功节点负责运行任务，会导致节点负载悬殊非常大；而XXL-JOB通过执行器实现“协同分配式”运行任务（其实也是乐观锁获取任务），充分发挥集群优势，负载各节点均衡。

主要还是入侵比较严重吧。而且分布式用XXLJob，更好，可以给多个分布式系统节点提供服务
