SpringMVC框架介绍

SpringMVC框架是以请求为驱动,围绕Servlet设计,将请求发给控制器,然后通过模型对象,分派器来展示请求结果视图。其中核心类是DispatcherServlet,它是一个Servlet,顶层是实现的Servlet接口。

注意:Spring的MVC框架主要由DispatcherServlet、处理器映射、处理器(控制器)、视图解析器、视图组成。

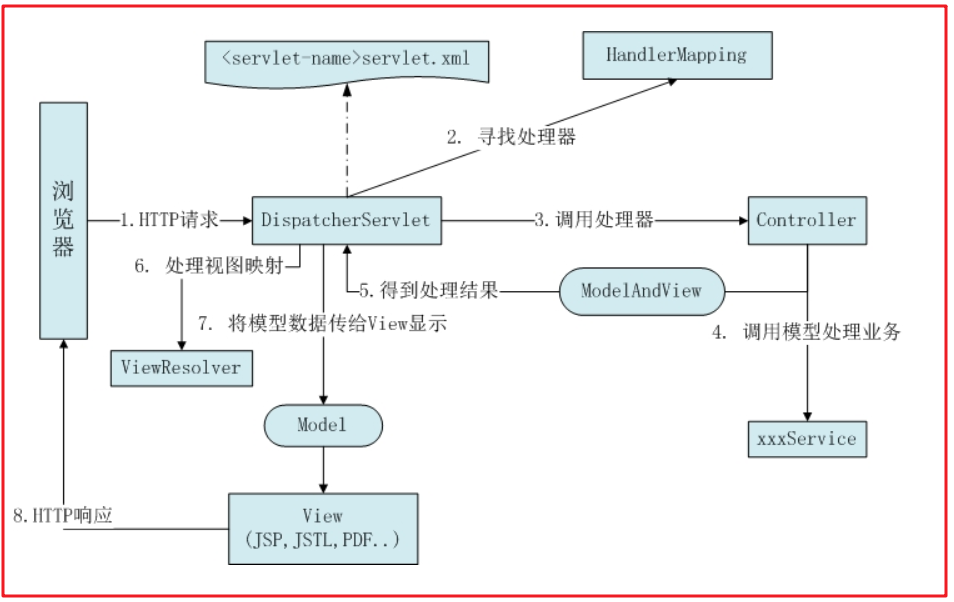

SpringMVC工作原理图​​​​​:

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTE1MTc5NQ_size_16_color_FFFFFF_t_70

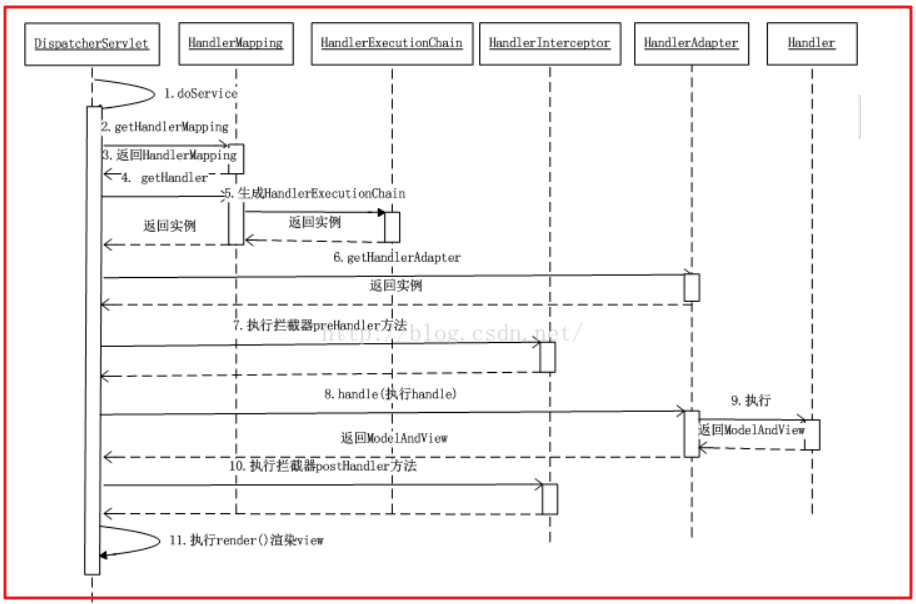

时序图:

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTE1MTc5NQ_size_16_color_FFFFFF_t_70 1

工作原理解释:

1.用户向服务器发送请求,请求被Spring前端控制Servlet DispatcherServlet捕获;
2.DispatcherServlet对请求UR进行解析,得到请求资源标识符(URI)。然后根据该URI,调用HandlerMapping获得该Handler配置的所有相关的对象(包括Handler对象以及Handler对象对应的拦截器),最后以HandlerExecutionChain对象的形式返回;
3.DispatcherServlet 根据获得的Handler,选择一个合适的HandlerAdapter。(附注:如果成功获得HandlerAdapter后,此时将开始执行拦截器的preHandler(…)方法)
4.提取Request中的模型数据,填充Handler入参,开始执行Handler(Controller)。 在填充Handler的入参过程中,根据你的配置,Spring将帮你做一些额外的工作:
HttpMessageConveter: 将请求消息(如Json、xml等数据)转换成一个对象,将对象转换为指定的响应信息
数据转换:对请求消息进行数据转换。如String转换成Integer、Double等
数据根式化:对请求消息进行数据格式化。 如将字符串转换成格式化数字或格式化日期等
数据验证: 验证数据的有效性(长度、格式等),验证结果存储到BindingResult或Error中
5.Handler执行完成后,向DispatcherServlet 返回一个ModelAndView对象;
6.根据返回的ModelAndView,选择一个适合的ViewResolver(必须是已经注册到Spring容器中的ViewResolver)返回给DispatcherServlet ;
7.ViewResolver 结合Model和View,来渲染视图
8.将渲染结果返回给客户端。

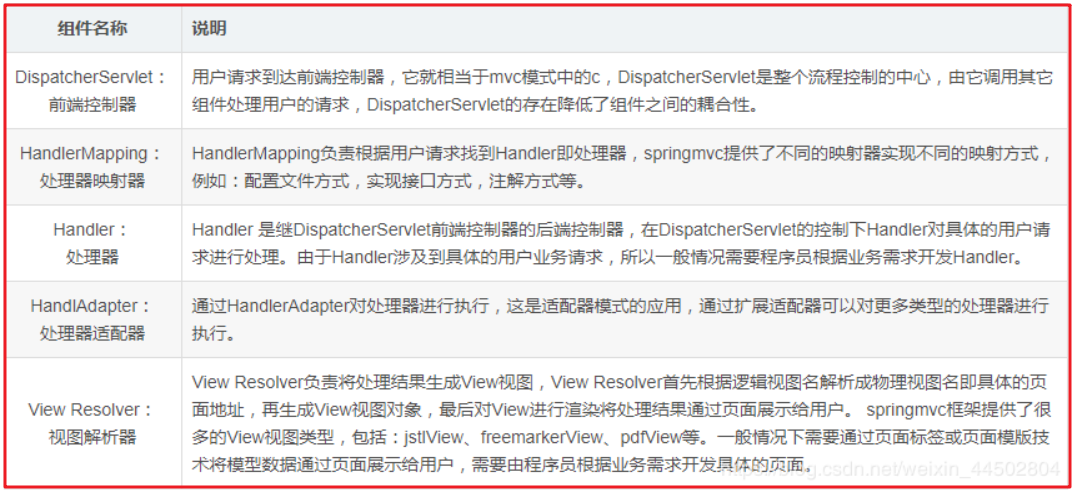

SpringMVC中的组件介绍:

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTE1MTc5NQ_size_16_color_FFFFFF_t_70 2

​​
