## 1、项目整体介绍 ##

###### 电商的用户行为 ######

电商平台中的用户行为频繁且较复杂，系统上线运行一段时间后，可以收集到大量的用户行为数据，进而利用大数据技术进行深入挖掘和分析，得到感兴趣的商业指标并增强对风险的控制。
电商用户行为数据多样，整体可以分为用户行为习惯数据和业务行为数据两大类。用户的行为习惯数据包括了用户的登录方式、上线的时间点及时长、点击和浏览页面、页面停留时间以及页面跳转等等，我们可以从中进行流量统计和热门商品的统计，也可以深入挖掘用户的特征；这些数据往往可以从 web 服务器日志中直接读取到。而业务行为数据就是用户在电商平台中针对每个业务（通常是某个具体商品）所作的操作，我们一般会在业务系统中相应的位置埋点，然后收集日志进行分析。业务行为数据又可以简单分为两类：一类是能够明显地表现出用户兴趣的行为，比如对商品的收藏、喜欢、评分和评价，我们可以从中对数据进行深入分析，得到用户画像，进而对用户给出个性化的推荐商品列表，这个过程往往会用到机器学习相关的算法；另一类则是常规的业务操作，但需要着重关注一些异常状况以做好风
控，比如登录和订单支付。
![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2dvbmd4aWZhY2FpX2JlbGlldmU_size_16_color_FFFFFF_t_70_pic_center][]

###### 项目主要模块 ######

基于对电商用户行为数据的基本分类，我们可以发现主要有以下三个分析方向：

1.  热门统计
    利用用户的点击浏览行为，进行流量统计、近期热门商品统计等。
2.  偏好统计
    利用用户的偏好行为，比如收藏、喜欢、评分等，进行用户画像分析，给出个性化的商品推荐列表。
3.  风险控制
    利用用户的常规业务行为，比如登录、下单、支付等，分析数据，对异常情况进行报警提示。

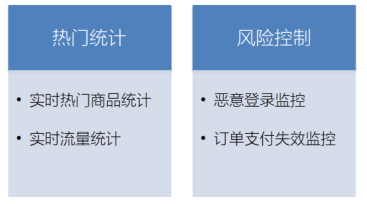

    本项目限于数据，我们只实现热门统计和风险控制中的部分内容，将包括以下四大模块：实时热门商品统计、实时流量统计、恶意登录监控和订单支付失效监控。

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2dvbmd4aWZhY2FpX2JlbGlldmU_size_16_color_FFFFFF_t_70_pic_center 1][]
由于对实时性要求较高，我们会用 flink 作为数据处理的框架。在项目中，我们将综合运用 flink 的各种 API，基于 EventTime 去处理基本的业务需求，并且灵活地使用底层的 processFunction，基于状态编程和 CEP 去处理更加复杂的情形。

###### 数据源解析 ######

我们准备了一份淘宝用户行为数据集，保存为 csv 文件。本数据集包含了淘宝上某一天随机一百万用户的所有行为（包括点击、购买、收藏、喜欢）。数据集的每一行表示一条用户行为，由用户 ID、商品 ID、商品类目 ID、行为类型和时间戳组成，并以逗号分隔。关于数据集中每一列的详细描述如下：

<table>
 <thead>
  <tr>
   <th>字段名</th>
   <th>数据类型</th>
   <th>说明</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>userId</td>
   <td>Long</td>
   <td>加密后的用户 ID</td>
  </tr>
  <tr>
   <td>itemId</td>
   <td>Long</td>
   <td>加密后的商品 ID</td>
  </tr>
  <tr>
   <td>categoryId</td>
   <td>Int</td>
   <td>加密后的商品所属类别 ID</td>
  </tr>
  <tr>
   <td>behavior</td>
   <td>String</td>
   <td>用户行为类型，包括(‘pv’, ‘’buy, ‘cart’,‘fav’)</td>
  </tr>
  <tr>
   <td>timestamp</td>
   <td>Long</td>
   <td>行为发生的时间戳，单位秒</td>
  </tr>
 </tbody>
</table>

另外，我们还可以拿到 web 服务器的日志数据，这里以 apache 服务器的一份 log 为例，每一行日志记录了访问者的 IP、userId、访问时间、访问方法以及访问的 url，具体描述如下：

<table>
 <thead>
  <tr>
   <th>字段名</th>
   <th>数据类型</th>
   <th>说明</th>
  </tr>
 </thead>
 <tbody>
  <tr>
   <td>ip</td>
   <td>String</td>
   <td>访问的 IP</td>
  </tr>
  <tr>
   <td>userId</td>
   <td>Long</td>
   <td>访问的 user ID</td>
  </tr>
  <tr>
   <td>eventTime</td>
   <td>Long</td>
   <td>访问时间</td>
  </tr>
  <tr>
   <td>method</td>
   <td>String</td>
   <td>访问方法 GET/POST/PUT/DELETE</td>
  </tr>
  <tr>
   <td>url</td>
   <td>String</td>
   <td>访问的 url</td>
  </tr>
 </tbody>
</table>

由于行为数据有限，在实时热门商品统计模块中可以使用 UserBehavior 数据集，而对于恶意登录监控和订单支付失效监控，我们只以示例数据来做演示。

## 2、实时热门商品统计 ##

首先要实现的是实时热门商品统计，我们将会基于 UserBehavior 数据集来进行分析。
项目主体用 Scala 编写，采用 IDEA 作为开发环境进行项目编写，采用 maven 作为项目构建和管理工具。首先我们需要搭建项目框架。

###### 项目框架搭建 ######

打开 IDEA，创建一个 maven 项目，命名为 UserBehaviorAnalysis。由于包含了多个模块，我们可以以 UserBehaviorAnalysis 作为父项目，并在其下建一个名为 HotItemsAnalysis 的子项目，用于实时统计热门 topN 商品。
在 UserBehaviorAnalysis 下新 建一个 maven module 作 为子项 目，命名为 HotItemsAnalysis。
父项目只是为了规范化项目结构，方便依赖管理，本身是不需要代码实现的，所以 UserBehaviorAnalysis 下的 src 文件夹可以删掉。

###### 声明项目中工具的版本信息 ######

我们整个项目需要的工具的不同版本可能会对程序运行造成影响，所以应该在最外层的 UserBehaviorAnalysis 中声明所有子模块共用的版本信息。
在 pom.xml 中加入以下配置：
UserBehaviorAnalysis/pom.xml

###### 添加项目依赖 ######

对于整个项目而言，所有模块都会用到 flink 相关的组件，所以我们在 UserBehaviorAnalysis 中引入公有依赖：
UserBehaviorAnalysis/pom.xml

<dependencies>
    	<dependency>
    		<groupId>org.apache.flink</groupId>
    		<artifactId>flink-scala_${scala.binary.version}</artifactId>
    		<version>${flink.version}</version>
    	</dependency>
    	<dependency>
    		<groupId>org.apache.flink</groupId>
    		<artifactId>flink-streaming-scala_${scala.binary.version}</artifactId>
    		<version>${flink.version}</version>
    	</dependency>
    	<dependency>
    		<groupId>org.apache.kafka</groupId>
    		<artifactId>kafka_${scala.binary.version}</artifactId>
    		<version>${kafka.version}</version>
    	</dependency>
    	<dependency>
    		<groupId>org.apache.flink</groupId>
    		<artifactId>flink-connector-kafka_${scala.binary.version}</artifactId>
    		<version>${flink.version}</version>
    	</dependency>
    </dependencies>

同样，对于 maven 项目的构建，可以引入公有的插件：

<build>
    	<plugins>

    		<plugin>
    			<groupId>net.alchim31.maven</groupId>
    			<artifactId>scala-maven-plugin</artifactId>
    			<version>3.4.6</version>
    			<executions>
    				<execution>

    					<goals>
    						<goal>testCompile</goal>
    					</goals>
    				</execution>
    			</executions>
    		</plugin>
    		<plugin>
    			<groupId>org.apache.maven.plugins</groupId>
    			<artifactId>maven-assembly-plugin</artifactId>
    			<version>3.0.0</version>
    			<configuration>
    				<descriptorRefs>
    					<descriptorRef>
    						jar-with-dependencies
    					</descriptorRef>
    				</descriptorRefs>
    			</configuration>
    			<executions>
    				<execution>
    					<id>make-assembly</id>
    					<phase>package</phase>
    					<goals>
    						<goal>single</goal>
    					</goals>
    				</execution>
    			</executions>
    		</plugin>
    	</plugins>
    </build>

在 HotItemsAnalysis 子模块中，我们并没有引入更多的依赖，所以不需要改动 pom 文件。

###### 数据准备 ######

在 src/main/目录下，可以看到已有的默认源文件目录是 java，我们可以将其改名为 scala。将数据文件 UserBehavior.csv 复制到资源文件目录 src/main/resources 下，我们将从这里读取数据。
至此，我们的准备工作都已完成，接下来可以写代码了。

###### 模块代码实现 ######

我们将实现一个“实时热门商品”的需求，可以将“实时热门商品”翻译成程序员更好理解的需求：每隔 5 分钟输出最近一小时内点击量最多的前 N 个商品。将这个需求进行分解我们大概要做这么几件事情：

*  抽取出业务时间戳，告诉 Flink 框架基于业务时间做窗口
 *  过滤出点击行为数据
 *  按一小时的窗口大小，每 5 分钟统计一次，做滑动窗口聚合（Sliding Window）
 *  按每个窗口聚合，输出每个窗口中点击量前 N 名的商品

###### 程序主体 ######

在 src/main/scala 下创建 HotItems.scala 文件，新建一个单例对象。定义样例类 UserBehavior 和 ItemViewCount，在 main 函数中创建 StreamExecutionEnvironment 并做配置，然后从 UserBehavior.csv 文件中读取数据，并包装成 UserBehavior 类型。
代码如下：
HotItemsAnalysis/src/main/scala/HotItems.scala

这里注意，我们需要统计业务时间上的每小时的点击量，所以要基于 EventTime 来处理。那么如果让 Flink 按照我们想要的业务时间来处理呢？这里主要有两件事情要做。
第一件是告诉 Flink 我们现在按照 EventTime 模式进行处理，Flink 默认使用 ProcessingTime 处理，所以我们要显式设置如下：

env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

第二件事情是指定如何获得业务时间，以及生成 Watermark。Watermark 是用来追踪业务事件的概念，可以理解成 EventTime 世界中的时钟，用来指示当前处理到什么时刻的数据了。由于我们的数据源的数据已经经过整理，没有乱序，即事件的时间戳是单调递增的，所以可以将每条数据的业务时间就当做 Watermark。这里我们用 assignAscendingTimestamps 来实现时间戳的抽取和 Watermark 的生成。
注：真实业务场景一般都是乱序的，所以一般不用assignAscendingTimestamps，而是使用 BoundedOutOfOrdernessTimestampExtractor。

.assignAscendingTimestamps(_.timestamp * 1000)

这样我们就得到了一个带有时间标记的数据流了，后面就能做一些窗口的操作。

###### 过滤出点击事件 ######

在开始窗口操作之前，先回顾下需求“每隔 5 分钟输出过去一小时内点击量最多的前 N 个商品”。由于原始数据中存在点击、购买、收藏、喜欢各种行为的数据，但是我们只需要统计点击量，所以先使用 filter 将点击行为数据过滤出来。

.filter(_.behavior == "pv")

###### 设置滑动窗口，统计点击量 ######

由于要每隔 5 分钟统计一次最近一小时每个商品的点击量，所以窗口大小是一小时，每隔 5 分钟滑动一次。即分别要统计\[09:00, 10:00), \[09:05, 10:05), \[09:10,10:10)…等窗口的商品点击量。是一个常见的滑动窗口需求（Sliding Window）。

.keyBy("itemId")
    .timeWindow(Time.minutes(60), Time.minutes(5))
    .aggregate(new CountAgg(), new WindowResultFunction());

我们使用.keyBy(“itemId”)对商品进行分组，使用.timeWindow(Time size, Time slide)对每个商品做滑动窗口（1 小时窗口，5 分钟滑动一次）。然后我们使用 .aggregate(AggregateFunction af, WindowFunction wf) 做增量的聚合操作，它能使用 AggregateFunction 提 前 聚 合 掉 数 据 ， 减 少 state 的 存 储 压 力 。 较之 .apply(WindowFunction wf) 会将窗口中的数据都存储下来，最后一起计算要高效得多。这里的 CountAgg 实现了 AggregateFunction 接口，功能是统计窗口中的条数，即遇到一条数据就加一。

// COUNT 统计的聚合函数实现，每出现一条记录就加一
    class CountAgg extends AggregateFunction[UserBehavior, Long, Long] {
    	override def createAccumulator(): Long = 0L
    	override def add(userBehavior: UserBehavior, acc: Long): Long = acc + 1
    	override def getResult(acc: Long): Long = acc
    	override def merge(acc1: Long, acc2: Long): Long = acc1 + acc2
    }

聚合操作.aggregate(AggregateFunction af, WindowFunction wf)的第二个参数 WindowFunction 将每个 key 每个窗口聚合后的结果带上其他信息进行输出。我们这里实现的 WindowResultFunction 将 <主键商品 ID，窗 口 ， 点击量>封装成了 ItemViewCount 进行输出。

// 商品点击量（窗口操作的输出类型）
    case class ItemViewCount(itemId: Long, windowEnd: Long, count: Long)

代码如下：

// 用于输出窗口的结果
    class WindowResultFunction extends WindowFunction[Long, ItemViewCount, Tuple, TimeWindow] {
    	override def apply(key: Tuple, window: TimeWindow, aggregateResult: Iterable[Long], collector: Collector[ItemViewCount]) : Unit = {
    		val itemId: Long = key.asInstanceOf[Tuple1[Long]].f0
    		val count = aggregateResult.iterator.next
    		collector.collect(ItemViewCount(itemId, window.getEnd, count))
    	}
    }

现在我们就得到了每个商品在每个窗口的点击量的数据流。

###### 计算最热门 Top N 商品 ######

为了统计每个窗口下最热门的商品，我们需要再次按窗口进行分组，这里根据 ItemViewCount 中的 windowEnd 进行 keyBy()操作。然后使用ProcessFunction 实现一个自定义的 TopN 函数 TopNHotItems 来计算点击量排名前 3 名的商品，并将排名结果格式化成字符串，便于后续输出。

.keyBy("windowEnd")
    .process(new TopNHotItems(3)); // 求点击量前 3 名的商品

ProcessFunction 是 Flink 提供的一个 low-level API，用于实现更高级的功能。它主要提供了定时器 timer 的功能（支持 EventTime 或 ProcessingTime）。本案例中我们将利用 timer 来判断何时收齐了某个 window 下所有商品的点击量数据。由于 Watermark 的进度是全局的，在 processElement 方法中，每当收到一条数据 ItemViewCount，我们就注册一个 windowEnd+1 的定时器（Flink 框架会自动忽略同一时间的重复注册）。windowEnd+1 的定时器被触发时，意味着收到了 windowEnd+1
的 Watermark，即收齐了该 windowEnd 下的所有商品窗口统计值。我们在 onTimer() 中处理将收集的所有商品及点击量进行排序，选出 TopN，并将排名信息格式化成字符串后进行输出。
这里我们还使用了 ListState来存储收到的每条 ItemViewCount 消息，保证在发生故障时，状态数据的不丢失和一致性。ListState 是 Flink 提供的类似 Java List 接口的 State API，它集成了框架的 checkpoint 机制，自动做到了 exactly-once 的语义保证。

// 求某个窗口中前 N 名的热门点击商品，key 为窗口时间戳，输出为 TopN  的结果字符串
    class TopNHotItems(topSize: Int) extends KeyedProcessFunction[Tuple, ItemViewCount, String] {
    	private var itemState : ListState[ItemViewCount] = _
    	override def open(parameters: Configuration): Unit = {
    		super.open(parameters)
    		// 命名状态变量的名字和状态变量的类型
    		val itemsStateDesc = new ListStateDescriptor[ItemViewCount]("itemState-state", classOf[ItemViewCount])
    		// 定义状态变量
    		itemState = getRuntimeContext.getListState(itemsStateDesc)
    	}
    	override def processElement(input: ItemViewCount, context: KeyedProcessFunction[Tuple, ItemViewCount, String]#Context, collector: Collector[String]): Unit = {
    		// 每条数据都保存到状态中
    		itemState.add(input)
    		// 注册 windowEnd+1  的 EventTime Timer,  当触发时，说明收齐了属于windowEnd 窗口的所有商品数据
    		// 也就是当程序看到 windowend + 1 的水位线 watermark 时，触发 onTimer 回调函数
    		context.timerService.registerEventTimeTimer(input.windowEnd + 1)
    	}
    	override def onTimer(timestamp: Long, ctx: KeyedProcessFunction[Tuple, ItemViewCount, String]#OnTimerContext, out: Collector[String]): Unit = {
    		// 获取收到的所有商品点击量
    		val allItems: ListBuffer[ItemViewCount] = ListBuffer()
    		import scala.collection.JavaConversions._
    		for (item <- itemState.get) {
    			allItems += item
    		}
    		// 提前清除状态中的数据，释放空间
    		itemState.clear()
    		// 按照点击量从大到小排序
    		val sortedItems = allItems.sortBy(_.count)(Ordering.Long.reverse).take(topSize)
    		// 将排名信息格式化成 String,  便于打印
    		val result: StringBuilder = new StringBuilder
    		result.append("====================================\n")
    		result.append(" 时间: ").append(new Timestamp(timestamp - 1)).append("\n")
    		for(i <- sortedItems.indices){
    			val currentItem: ItemViewCount = sortedItems(i)
    			// e.g. No1 ： 商品 ID=12224 浏览量 =2413
    			result.append("No").append(i+1).append(":")
    				.append(" 商品 ID=").append(currentItem.itemId)
    				.append(" 浏览量=").append(currentItem.count).append("\n")
    		}
    		result.append("====================================\n\n")
    		// 控制输出频率，模拟实时滚动结果
    		Thread.sleep(1000)
    		out.collect(result.toString)
    	}
    }

最后我们可以在 main 函数中将结果打印输出到控制台，方便实时观测：
.print();至此整个程序代码全部完成，我们直接运行 main 函数，就可以在控制台看到不断输出的各个时间点统计出的热门商品。

###### 完整代码 ######

最终完整代码如下：

case class UserBehavior(userId: Long, itemId: Long, categoryId: Int, behavior: String, timestamp: Long)
    case class ItemViewCount(itemId: Long, windowEnd: Long, count: Long)

    object HotItems {
    	def main(args: Array[String]): Unit = {
    		val env = StreamExecutionEnvironment.getExecutionEnvironment
    		env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    		env.setParallelism(1)

    		val stream = env
    			.readTextFile("YOUR_PATH\\resources\\UserBehavior.csv")
    			.map(line => {
    				val linearray = line.split(",")
    				UserBehavior(linearray(0).toLong, linearray(1).toLong, linearray(2).toInt, linearray(3), linearray(4).toLong)
    			})
    			.assignAscendingTimestamps(_.timestamp * 1000)
    			.filter(_.behavior=="pv")
    			.keyBy("itemId")
    			.timeWindow(Time.minutes(60), Time.minutes(5))
    			.aggregate(new CountAgg(), new WindowResultFunction())
    			.keyBy(1)
    			.process(new TopNHotItems(3))
    			.print()

    		env.execute("Hot Items Job")
    	}

    	// COUNT 统计的聚合函数实现，每出现一条记录加一
    	class CountAgg extends AggregateFunction[UserBehavior, Long, Long] {
    		override def createAccumulator(): Long = 0L
    		override def add(userBehavior: UserBehavior, acc: Long): Long = acc + 1
    		override def getResult(acc: Long): Long = acc
    		override def merge(acc1: Long, acc2: Long): Long = acc1 + acc2
    	}

    	// 用于输出窗口的结果
    	class WindowResultFunction extends WindowFunction[Long, ItemViewCount, Tuple, TimeWindow] {
    		override def apply(key: Tuple, window: TimeWindow, aggregateResult: Iterable[Long], collector: Collector[ItemViewCount]) : Unit = {
    			val itemId: Long = key.asInstanceOf[Tuple1[Long]].f0
    			val count = aggregateResult.iterator.next
    			collector.collect(ItemViewCount(itemId, window.getEnd, count))
    		}
    	}

    	// 求某个窗口中前 N 名的热门点击商品，key 为窗口时间戳，输出为 TopN 的结果字符串
    	class TopNHotItems(topSize: Int) extends KeyedProcessFunction[Tuple, ItemViewCount, String] {
    		private var itemState : ListState[ItemViewCount] = _
    		override def open(parameters: Configuration): Unit = {
    			super.open(parameters)
    			// 命名状态变量的名字和状态变量的类型
    			val itemsStateDesc = new ListStateDescriptor[ItemViewCount]("itemState-state", classOf[ItemViewCount])
    			// 从运行时上下文中获取状态并赋值
    			itemState = getRuntimeContext.getListState(itemsStateDesc)
    		}
    		override def processElement(input: ItemViewCount, context: KeyedProcessFunction[Tuple, ItemViewCount, String]#Context, collector: Collector[String]): Unit = {
    			// 每条数据都保存到状态中
    			itemState.add(input)
    			// 注册 windowEnd+1 的 EventTime Timer，当触发时，说明收齐了属于windowEnd 窗口的所有商品数据
    			// 也就是当程序看到 windowend + 1 的水位线 watermark 时，触发 onTimer 回调函数
    			context.timerService.registerEventTimeTimer(input.windowEnd + 1)
    		}
    		override def onTimer(timestamp: Long, ctx: KeyedProcessFunction[Tuple, ItemViewCount, String]#OnTimerContext, out: Collector[String]): Unit = {
    			// 获取收到的所有商品点击量
    			val allItems: ListBuffer[ItemViewCount] = ListBuffer()
    			import scala.collection.JavaConversions._
    			for (item <- itemState.get) {
    				allItems += item
    			}
    			// 提前清除状态中的数据，释放空间
    			itemState.clear()
    			// 按照点击量从大到小排序
    			val sortedItems = allItems.sortBy(_.count)(Ordering.Long.reverse).take(topSize)
    			// 将排名信息格式化成 String,  便于打印
    			val result: StringBuilder = new StringBuilder()
    			result.append("====================================\n")
    			result.append(" 时间: ").append(new Timestamp(timestamp - 1)).append("\n")
    			for(i <- sortedItems.indices){
    				val currentItem: ItemViewCount = sortedItems(i)
    				// e.g. No1： 商品 ID=12224 浏览量 =2413
    				result.append("No").append(i+1).append(":")
    					.append(" 商品 ID=").append(currentItem.itemId)
    					.append(" 浏览量=").append(currentItem.count).append("\n")
    			}
    			result.append("====================================\n\n")
    			// 控制输出频率，模拟实时滚动结果
    			Thread.sleep(1000)
    			out.collect(result.toString)
    		}
    	}
    }

###### 更换 Kafka 作为数据源 ######

实际生产环境中，我们的数据流往往是从 Kafka 获取到的。如果要让代码更贴近生产实际，我们只需将 source 更换为 Kafka 即可：

val properties = new Properties()
    properties.setProperty("bootstrap.servers", "localhost:9092")
    properties.setProperty("group.id", "consumer-group")
    properties.setProperty("key.deserializer", "org.apache.kafka.common.serialization.StringDeserializer")
    properties.setProperty("value.deserializer","org.apache.kafka.common.serialization.StringDeserializer")
    properties.setProperty("auto.offset.reset", "latest")
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    env.setParallelism(1)
    val stream = env.addSource(new FlinkKafkaConsumer[String]("hotitems", new SimpleStringSchema(),properties))

当然，根据实际的需要，我们还可以将 Sink 指定为 Kafka、ES、Redis 或其它存储，这里就不一一展开实现了。

## 3、实时流量统计 ##

###### 模块创建和数据准备 ######

在 UserBehaviorAnalysis 下新 建一个 maven module 作 为子项 目， 命名为 NetworkFlowAnalysis。在这个子模块中，我们同样并没有引入更多的依赖，所以也不需要改动 pom 文件。
在 src/main/目录下，将默认源文件目录 java 改名为 scala。将 apache 服务器的日志文件 apache.log 复制到资源文件目录 src/main/resources 下，我们将从这里读取数据。
当然，我们也可以仍然用 UserBehavior.csv 作为数据源，这时我们分析的就不是每一次对服务器的访问请求了，而是具体的页面浏览（“pv”）操作。

###### 基于服务器 log 的热门页面浏览量统计 ######

我们现在要实现的模块是 “实时流量统计”。对于一个电商平台而言，用户登录的入口流量、不同页面的访问流量都是值得分析的重要数据，而这些数据，可以简单地从 web 服务器的日志中提取出来。
我们在这里先实现“热门页面浏览数”的统计，也就是读取服务器日志中的每一行 log，统计在一段时间内用户访问每一个 url 的次数，然后排序输出显示。
具体做法为：每隔 5 秒，输出最近 10 分钟内访问量最多的前 N 个 URL。可以看出，这个需求与之前“实时热门商品统计”非常类似，所以我们完全可以借鉴此前的代码。
在 src/main/scala 下创建 NetworkFlow.scala 文件，新建一个单例对象。定义样例类 ApacheLogEvent，这是输入的日志数据流；另外还有 UrlViewCount，这是窗口操作统计的输出数据类型。在 main 函数中创建 StreamExecutionEnvironment 并做配置，然后从 apache.log 文件中读取数据，并包装成 ApacheLogEvent 类型。
需要注意的是，原始日志中的时间是“dd/MM/yyyy:HH:mm:ss”的形式，需要定义一个 DateTimeFormat 将其转换为我们需要的时间戳格式：

.map(line => {
    	val linearray = line.split(" ")
    	val sdf = new SimpleDateFormat("dd/MM/yyyy:HH:mm:ss")
    	val timestamp = sdf.parse(linearray(3)).getTime
    	ApacheLogEvent(linearray(0), linearray(2), timestamp, linearray(5), linearray(6))
    })

完整代码如下：
NetworkFlowAnalysis/src/main/scala/NetworkFlow.scala

case class ApacheLogEvent(ip: String, userId: String, eventTime: Long, method: String, url: String)
    case class UrlViewCount(url: String, windowEnd: Long, count: Long)

    object NetworkFlow{
    	def main(args: Array[String]): Unit = {
    		val env = StreamExecutionEnvironment.getExecutionEnvironment
    		env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    		env.setParallelism(1)
    		val stream = env
    			// 以 window 下为例，需替换成自己的路径
    			.readTextFile("YOUR_PATH\\resources\\apache.log")
    			.map(line => {
    				val linearray = line.split(" ")
    				val simpleDateFormat = new SimpleDateFormat("dd/MM/yyyy:HH:mm:ss")
    				val timestamp = simpleDateFormat.parse(linearray(3)).getTime
    				ApacheLogEvent(linearray(0), linearray(2), timestamp, linearray(5), linearray(6))
    			})
    			.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor[ApacheLogEvent](Time.milliseconds(1000)) {
    				override def extractTimestamp(t: ApacheLogEvent): Long = {
    					t.eventTime
    				}
    			})
    			.filter( data => {
    				val pattern = "^((?!\\.(css|js)$).)*$".r
    				(pattern findFirstIn data.url).nonEmpty
    			})
    			.keyBy("url")
    			.timeWindow(Time.minutes(10), Time.seconds(5))
    			.aggregate(new CountAgg(), new WindowResultFunction())
    			.keyBy(1)
    			.process(new TopNHotUrls(5))
    			.print()
    		env.execute("Network Flow Job")
    	}

    	class CountAgg extends AggregateFunction[ApacheLogEvent, Long, Long] {
    		override def createAccumulator(): Long = 0L
    		override def add(apacheLogEvent: ApacheLogEvent, acc: Long): Long = acc + 1
    		override def getResult(acc: Long): Long = acc
    		override def merge(acc1: Long, acc2: Long): Long = acc1 + acc2
    	}

    	class WindowResultFunction extends WindowFunction[Long, UrlViewCount, Tuple, TimeWindow] {
    		override def apply(key: Tuple, window: TimeWindow, aggregateResult: Iterable[Long], collector: Collector[UrlViewCount]) : Unit = {
    			val url: String = key.asInstanceOf[Tuple1[String]].f0
    			val count = aggregateResult.iterator.next
    			collector.collect(UrlViewCount(url, window.getEnd, count))
    		}
    	}

    	class TopNHotUrls(topsize: Int) extends KeyedProcessFunction[Tuple, UrlViewCount, String] {
    		private var urlState : ListState[UrlViewCount] = _
    		override def open(parameters: Configuration): Unit = {
    			super.open(parameters)
    			val urlStateDesc = new ListStateDescriptor[UrlViewCount]("urlState-state", classOf[UrlViewCount])
    			urlState = getRuntimeContext.getListState(urlStateDesc)
    		}

    		override def processElement(input: UrlViewCount, context: KeyedProcessFunction[Tuple, UrlViewCount, String]#Context, collector: Collector[String]): Unit = {
    			// 每条数据都保存到状态中
    			urlState.add(input)
    			context.timerService.registerEventTimeTimer(input.windowEnd + 1)
    		}

    		override def onTimer(timestamp: Long, ctx: KeyedProcessFunction[Tuple, UrlViewCount, String]#OnTimerContext, out: Collector[String]): Unit = {
    			// 获取收到的所有 URL 访问量
    			val allUrlViews: ListBuffer[UrlViewCount] = ListBuffer()
    			import scala.collection.JavaConversions._
    			for (urlView <- urlState.get) {
    				allUrlViews += urlView
    			}
    			// 提前清除状态中的数据，释放空间
    			urlState.clear()
    			// 按照访问量从大到小排序
    			val sortedUrlViews = allUrlViews
    				.sortBy(_.count)(Ordering.Long.reverse)
    				.take(topSize)
    			// 将排名信息格式化成 String，便于打印
    			var result: StringBuilder = new StringBuilder
    			result.append("====================================\n")
    			result.append(" 时间: ").append(new Timestamp(timestamp - 1)).append("\n")
    			for (i <- sortedUrlViews.indices) {
    				val currentUrlView: UrlViewCount = sortedUrlViews(i)
    				// e.g. No1： URL =/blog/tags/firefox?flav=rss20 流量 =55
    				result.append("No").append(i+1).append(":")
    					.append(" URL=").append(currentUrlView.url)
    					.append(" 流量=").append(currentUrlView.count).append("\n")
    			}
    			result.append("====================================\n\n")
    			// 控制输出频率，模拟实时滚动结果
    			Thread.sleep(1000)
    			out.collect(result.toString)
    		}
    	}
    }

###### 基于埋点日志数据的网络流量统计 ######

我们发现，从 web 服务器 log 中得到的 url，往往更多的是请求某个资源地址（/*.js、/*.css），如果要针对页面进行统计往往还需要进行过滤。而在实际电商应用中，相比每个单独页面的访问量，我们可能更加关心整个电商网站的网络流量。
这个指标，除了合并之前每个页面的统计结果之外，还可以通过统计埋点日志数据中的“pv”行为来得到。

###### 网站总浏览量（PV ）的统计 ######

衡量网站流量一个最简单的指标，就是网站的页面浏览量（Page View，PV）。用户每次打开一个页面便记录 1 次 PV，多次打开同一页面则浏览量累计。一般来说，PV 与来访者的数量成正比，但是 PV 并不直接决定页面的真实来访者数量，如同一个来访者通过不断的刷新页面，也可以制造出非常高的 PV。
我们知道，用户浏览页面时，会从浏览器向网络服务器发出一个请求（Request），网络服务器接到这个请求后，会将该请求对应的一个网页（Page）发送给浏览器，从而产生了一个 PV。所以我们的统计方法，可以是从 web 服务器的日志中去提取对应的页面访问然后统计，就向上一节中的做法一样；也可以直接从埋点日志中提取用户发来的页面请求，从而统计出总浏览量。
所以，接下来我们用 UserBehavior.csv 作为数据源，实现一个网站总浏览量的统计。我们可以设置滚动时间窗口，实时统计每小时内的网站 PV。
在 src/main/scala 下创建 PageView.scala 文件，具体代码如下：
NetworkFlowAnalysis/src/main/scala/PageView.scala

case class UserBehavior(userId: Long, itemId: Long, categoryId: Int, behavior: String, timestamp: Long)

    object PageView {
    	def main(args: Array[String]): Unit = {
    		val resourcesPath = getClass.getResource("/UserBehaviorTest.csv")
    		val env = StreamExecutionEnvironment.getExecutionEnvironment
    		env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    		env.setParallelism(1)
    		val stream = env.readTextFile(resourcesPath.getPath)
    			.map(data => {
    				val dataArray = data.split(",")
    				UserBehavior(dataArray(0).toLong, dataArray(1).toLong, dataArray(2).toInt, dataArray(3), dataArray(4).toLong)
    			})
    			.assignAscendingTimestamps(_.timestamp * 1000)
    			.filter(_.behavior == "pv")
    			.map(x => ("pv", 1))
    			.keyBy(_._1)
    			.timeWindow(Time.seconds(60 * 60))
    			.sum(1)
    			.print()

    		env.execute("Page View Job")
    	}
    }

###### 网站独立访客数 （UV ）的统计 ######

在上节的例子中，我们统计的是所有用户对页面的所有浏览行为，也就是说，同一用户的浏览行为会被重复统计。而在实际应用中，我们往往还会关注，在一段时间内到底有多少不同的用户访问了网站。
另外一个统计流量的重要指标是网站的独立访客数（Unique Visitor，UV）。UV 指的是一段时间（比如一小时）内访问网站的总人数，1 天内同一访客的多次访问只记录为一个访客。通过 IP 和 cookie 一般是判断 UV 值的两种方式。当客户端第一次访问某个网站服务器的时候，网站服务器会给这个客户端的电脑发出一个 Cookie，通常放在这个客户端电脑的 C盘当中。在这个 Cookie中会分配一个独一无二的编号，这其中会记录一些访问服务器的信息，如访问时间，访问了哪些页面等等。当你下次再访问这个服务器的时候，服务器就可以直接从你的电脑中找到上一次放进去的 Cookie 文件，并且对其进行一些更新，但那个独一无二的编号是不会变的。
当然，对于 UserBehavior 数据源来说，我们直接可以根据 userId 来区分不同的用户。
在 src/main/scala 下创建 UniqueVisitor.scala 文件，具体代码如下：
NetworkFlowAnalysis/src/main/scala/UniqueVisitor.scala

case class UvCount(windowEnd: Long, count: Long)

    object UniqueVisitor {
    	def main(args: Array[String]): Unit = {
    		val resourcesPath = getClass.getResource("/UserBehaviorTest.csv")
    		val env = StreamExecutionEnvironment.getExecutionEnvironment
    		env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    		env.setParallelism(1)
    		val stream = env
    			.readTextFile(resourcesPath.getPath)
    			.map(line => {
    				val linearray = line.split(",")
    				UserBehavior(linearray(0).toLong, linearray(1).toLong, linearray(2).toInt,linearray(3), linearray(4).toLong)
    			})
    			.assignAscendingTimestamps(_.timestamp * 1000)
    			.filter(_.behavior == "pv")
    			.timeWindowAll(Time.seconds(60 * 60))
    			.apply(new UvCountByWindow())
    			.print()

    		env.execute("Unique Visitor Job")
    	}
    }

    class UvCountByWindow extends AllWindowFunction[UserBehavior, UvCount, TimeWindow] {
    	override def apply(window: TimeWindow, input: Iterable[UserBehavior], out: Collector[UvCount]): Unit = {
    		val s: collection.mutable.Set[Long] = collection.mutable.Set()
    		var idSet = Set[Long]()
    		for ( userBehavior <- input) {
    			idSet += userBehavior.userId
    		}
    		out.collect(UvCount(window.getEnd, idSet.size))
    	}
    }

###### 使用布隆过滤器的 UV 统计 ######

在上节的例子中，我们把所有数据的 userId 都存在了窗口计算的状态里，在窗口收集数据的过程中，状态会不断增大。一般情况下，只要不超出内存的承受范围，这种做法也没什么问题；但如果我们遇到的数据量很大呢？
把所有数据暂存放到内存里，显然不是一个好注意。我们会想到，可以利用 redis 这种内存级 k-v 数据库，为我们做一个缓存。但如果我们遇到的情况非常极端，数据大到惊人呢？比如上亿级的用户，要去重计算 UV。
如果放到 redis 中，亿级的用户 id（每个 20 字节左右的话）可能需要几 G 甚至几十 G 的空间来存储。当然放到 redis 中，用集群进行扩展也不是不可以，但明显代价太大了。
一个更好的想法是，其实我们不需要完整地存储用户 ID 的信息，只要知道他在不在就行了。所以其实我们可以进行压缩处理，用一位（bit）就可以表示一个用户的状态。这个思想的具体实现就是布隆过滤器（Bloom Filter）。
本质上布隆过滤器是一种数据结构，比较巧妙的概率型数据结构（probabilistic data structure），特点是高效地插入和查询，可以用来告诉你 “某样东西一定不存在或者可能存在”。
它本身是一个很长的二进制向量，既然是二进制的向量，那么显而易见的，存放的不是 0，就是 1。相比于传统的 List、Set、Map 等数据结构，它更高效、占用空间更少，但是缺点是其返回的结果是概率性的，而不是确切的。
我们的目标就是，利用某种方法（一般是 Hash 函数）把每个数据，对应到一个位图的某一位上去；如果数据存在，那一位就是 1，不存在则为 0。
接下来我们就来具体实现一下。
注意这里我们用到了 redis 连接存取数据，所以需要加入 redis 客户端的依赖：

<dependencies>
    	<dependency>
    		<groupId>redis.clients</groupId>
    		<artifactId>jedis</artifactId>
    		<version>2.8.1</version>
    	</dependency>
    </dependencies>

在 src/main/scala 下创建 UniqueVisitor.scala 文件，具体代码如下：
NetworkFlowAnalysis/src/main/scala/UvWithBloom.scala

object UvWithBloomFilter {
    	def main(args: Array[String]): Unit = {
    		val env = StreamExecutionEnvironment.getExecutionEnvironment
    		env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    		env.setParallelism(1)
    		val resourcesPath = getClass.getResource("/UserBehaviorTest.csv")
    		val stream = env
    			.readTextFile(resourcesPath.getPath)
    			.map(data => {
    				val dataArray = data.split(",")
    				UserBehavior(dataArray(0).toLong, dataArray(1).toLong, dataArray(2).toInt, dataArray(3), dataArray(4).toLong)
    			})
    			.assignAscendingTimestamps(_.timestamp * 1000)
    			.filter(_.behavior == "pv")
    			.map(data => ("dummyKey", data.userId))
    			.keyBy(_._1)
    			.timeWindow(Time.seconds(60 * 60))
    			.trigger(new MyTrigger()) 			// 自定义窗口触发规则
    			.process(new UvCountWithBloom()) 	// 自定义窗口处理规则

    		stream.print()
    		env.execute("Unique Visitor with bloom Job")
    	}
    }

    // 自定义触发器
    class MyTrigger() extends Trigger[(String, Long), TimeWindow] {
    	override def onEventTime(time: Long, window: TimeWindow, ctx: Trigger.TriggerContext): TriggerResult = {
    		TriggerResult.CONTINUE
    	}

    	override def onProcessingTime(time: Long, window: TimeWindow, ctx: Trigger.TriggerContext): TriggerResult = {
    		TriggerResult.CONTINUE
    	}

    	override def clear(window: TimeWindow, ctx: Trigger.TriggerContext): Unit = {
    	}

    	override def onElement(element: (String, Long), timestamp: Long, window: TimeWindow, ctx: Trigger.TriggerContext): TriggerResult = {
    		// 每来一条数据，就触发窗口操作并清空
    		TriggerResult.FIRE_AND_PURGE
    	}
    }

    // 自定义窗口处理函数
    class UvCountWithBloom() extends ProcessWindowFunction[(String, Long), UvCount, String, TimeWindow] {
    	// 创建 redis 连接
    	lazy val jedis = new Jedis("localhost", 6379)
    	lazy val bloom = new Bloom(1 << 29)
    	override def process(key: String, context: Context, elements: Iterable[(String,Long)], out: Collector[UvCount]): Unit = {
    		val storeKey = context.window.getEnd.toString
    		var count = 0L
    		if (jedis.hget("count", storeKey) != null) {
    			count = jedis.hget("count", storeKey).toLong
    		}
    		val userId = elements.last._2.toString
    		val offset = bloom.hash(userId, 61)
    		val isExist = jedis.getbit(storeKey, offset)
    		if (!isExist) {
    			jedis.setbit(storeKey, offset, true)
    			jedis.hset("count", storeKey, (count + 1).toString)
    			out.collect(UvCount(storeKey.toLong, count + 1))
    		} else {
    			out.collect(UvCount(storeKey.toLong, count))
    		}
    	}
    }

    // 定义一个布隆过滤器
    class Bloom(size: Long) extends Serializable {
    	private val cap = size
    	def hash(value: String, seed: Int): Long = {
    		var result = 0
    		for (i <- 0 until value.length) {
    			// 最简单的 hash 算法，每一位字符的 ascii 码值，乘以 seed 之后，做叠加
    			result = result * seed + value.charAt(i)
    		}
    		(cap - 1) & result
    	}
    }

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2dvbmd4aWZhY2FpX2JlbGlldmU_size_16_color_FFFFFF_t_70_pic_center]: https://img-blog.csdnimg.cn/20200616223358887.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2dvbmd4aWZhY2FpX2JlbGlldmU=,size_16,color_FFFFFF,t_70#pic_center
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2dvbmd4aWZhY2FpX2JlbGlldmU_size_16_color_FFFFFF_t_70_pic_center 1]: https://img-blog.csdnimg.cn/20200616223542553.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2dvbmd4aWZhY2FpX2JlbGlldmU=,size_16,color_FFFFFF,t_70#pic_center
