【STM32】STM32CubeMX软件的安装

野性酷女 2023-02-19 16:19 492阅读 0赞

**目录**

一、HAL库

二、STM32CubeMX

三、安装STM32CubeMX软件

安装JAVA

安装STM32CubeMX软件

安装固件包

四、STM32CubeMX软件启动界面

--------------------

# 一、HAL库 #

HAL库，全称就是Hardware Abstraction Layer（抽象印象层）。库如其名，很抽象，一眼看上去不太容易知道他的作用是什么。它的出现比标准库要晚，但其实和标准库一样，都是为了节省程序开发的时期，而且HAL库尤其的有效，如果说标准库把实现功能需要配置的寄存器集成了，那么HAL库的一些函数甚至可以做到某些特定功能的集成。也就是说，同样的功能，标准库可能要用几句话，HAL库只需用一句话就够了。并且HAL库也很好的解决了程序移植的问题，不同型号的stm32芯片它的标准库是不一样的，例如在F4上开发的程序移植到F3上是不能通用的，而使用HAL库，只要使用的是相通的外设，程序基本可以完全复制粘贴，注意是相通外设，意思也就是不能无中生有，例如F7比F3要多几个定时器，不能明明没有这个定时器却非要配置，但其实这种情况不多，绝大多数都可以直接复制粘贴。是而且使用ST公司研发的STM32CubeMX软件，可以通过图形化的配置功能，直接生成整个使用HAL库的工程文件，可以说是方便至极，但是方便的同时也造成了它执行效率的低下，在各种论坛帖子真的是被吐槽的数不胜数。

# 二、STM32CubeMX #

STM32Cube是一组**免费**提供的工具和嵌入式软件模块，可在STM32平台上进行快速轻松的开发，从而简化并加快了开发人员的工作。还包括大量的代码使用示例，使上手更加容易。

# 三、安装STM32CubeMX软件 #

由于STM32CubeMX软件是基于JAVA环境运行的，所以首先需要安装JAVA运行环境。

## 安装JAVA ##

由于并不需要梯子，所以建议直接官网下载即可，官网链接： [https://www.java.com/en/download/manual.jsp][https_www.java.com_en_download_manual.jsp]

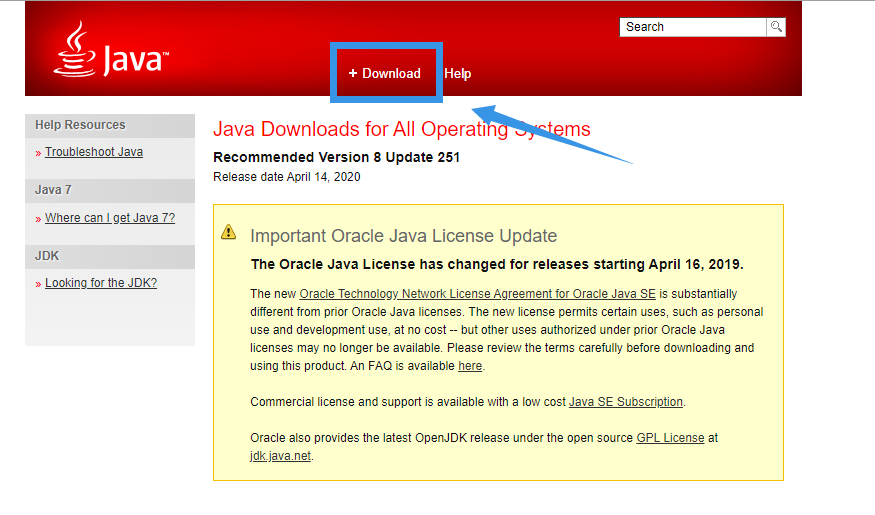

1、打开链接之后，直接点击Download

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70][]

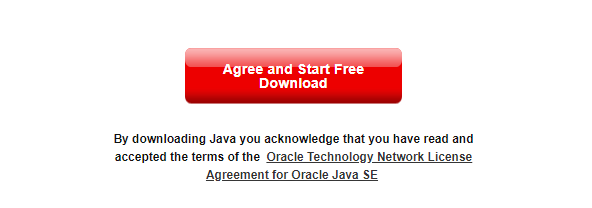

2、然后点击同意并开始免费下载即可

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 1][]

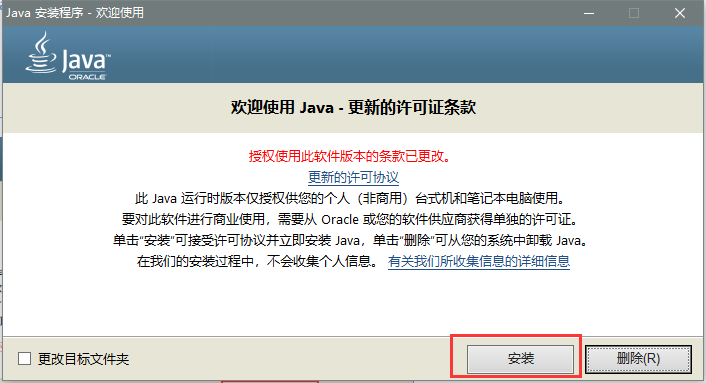

3、当安装程序下载完成之后双击运行，

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 2][]

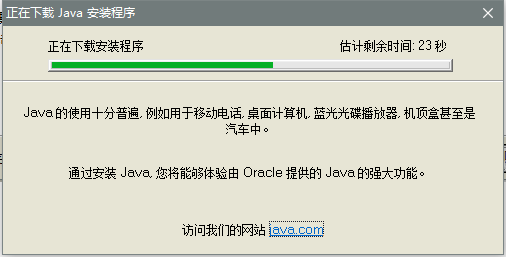

4、点击安装之后会自动下载并安装

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 3][]

5、等待安装完成之后即可关闭界面

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 4][]

## 安装STM32CubeMX软件 ##

接下来安装STM32CubeMX软件，同样建议在官网下载，虽然不需要梯子，但是ST的官网加载还是很慢

官网链接：[www.st.com/stm32cubemx][www.st.com_stm32cubemx]

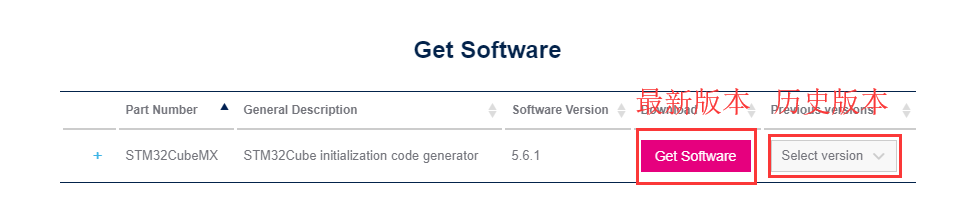

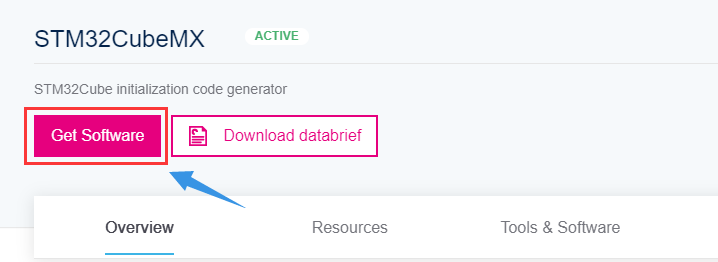

1、打开链接之后，点击获取软件，然后选择需要的版本进行下载，一般都选择最新版

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 5][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 6][]

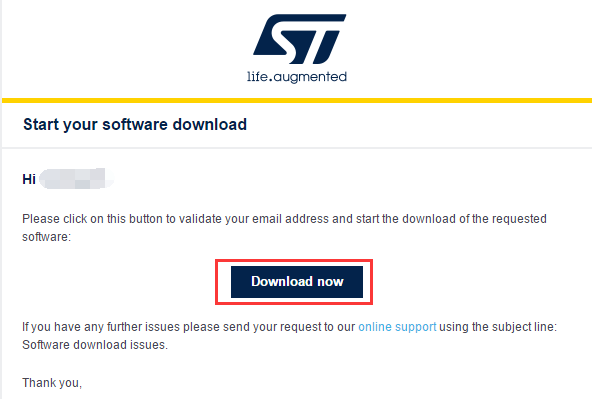

2、如果你没有注册并登陆ST官网，在下载的时候会让你填写信息和邮件地址，通过邮件给你发送下载许可链接，需要在邮件中点击立即下载

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 7][]

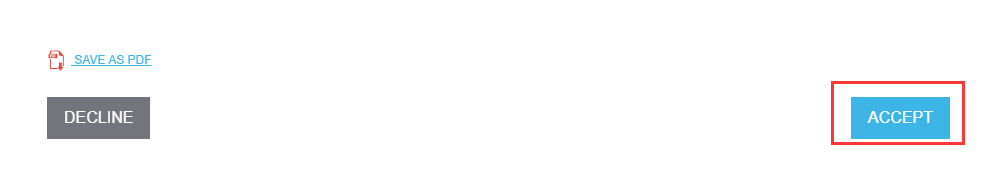

如果你注册并登陆了ST官网，仅仅需要同意许可协议即可开始下载。

![20200621211704612.png][]

3、下载完成之后是一个压缩包![20200621211742345.png][]，解压之后双击exe进行安装

![20200621211813836.png][]

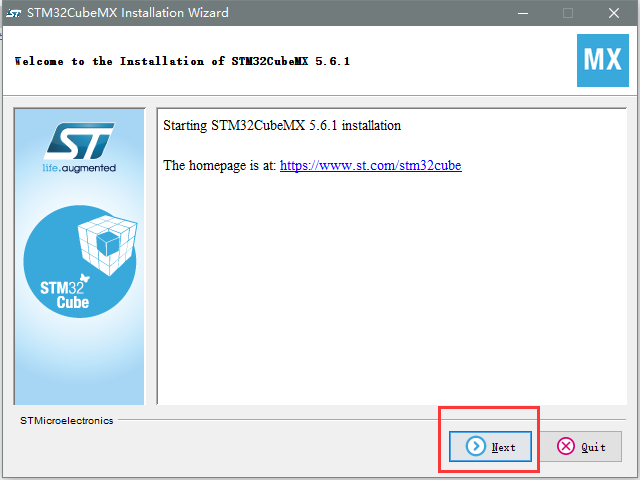

4、打开安装包，点击下一步

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 8][]

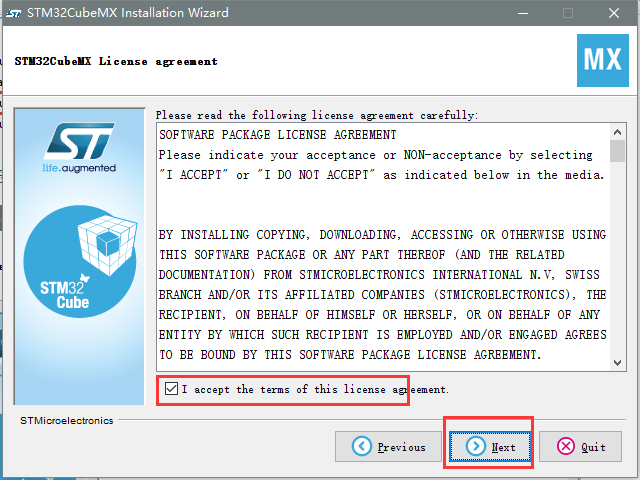

5、同意协议，点击下一步

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 9][]

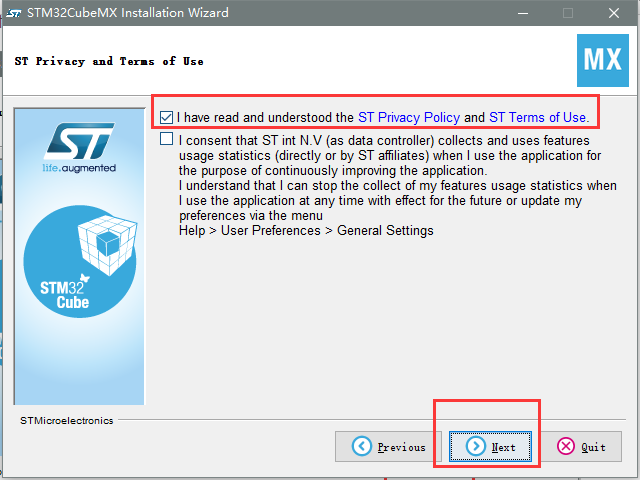

6、这一步仅仅勾选第一个即可，第二个是同意ST公司搜集你的信息，点击下一步

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 10][]

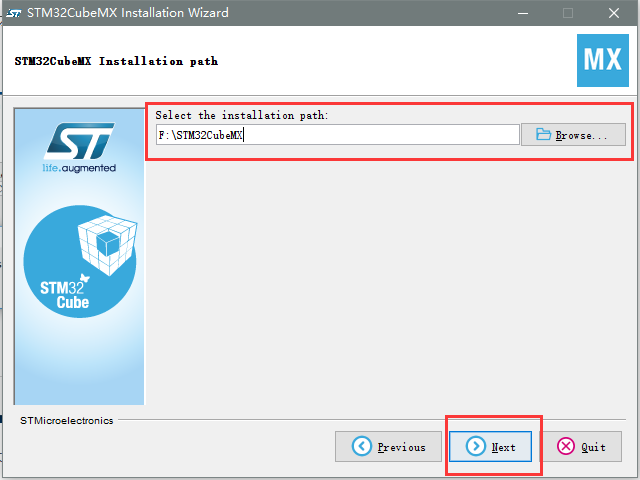

7、选择自定义路径，然后点击下一步

**注意：STM32CubeMX软件安装的路径不能包含中文**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 11][]

![20200621212456261.png][]

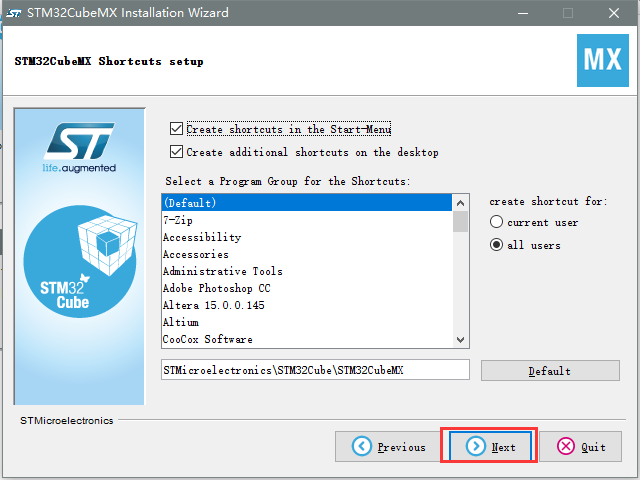

8、使用默认设置即可，点击下一步进行安装

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 12][]

9、安装完成之后点击完成即可。

## 安装固件包 ##

建议使用如下的在线安装方法

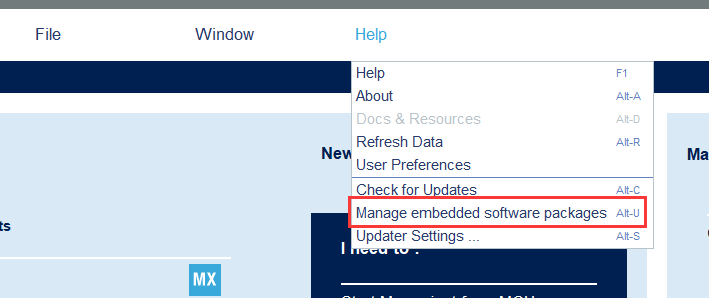

1、打开STM32CubeMX软件，点击Help菜单中的Manage embedded software packages

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 13][]

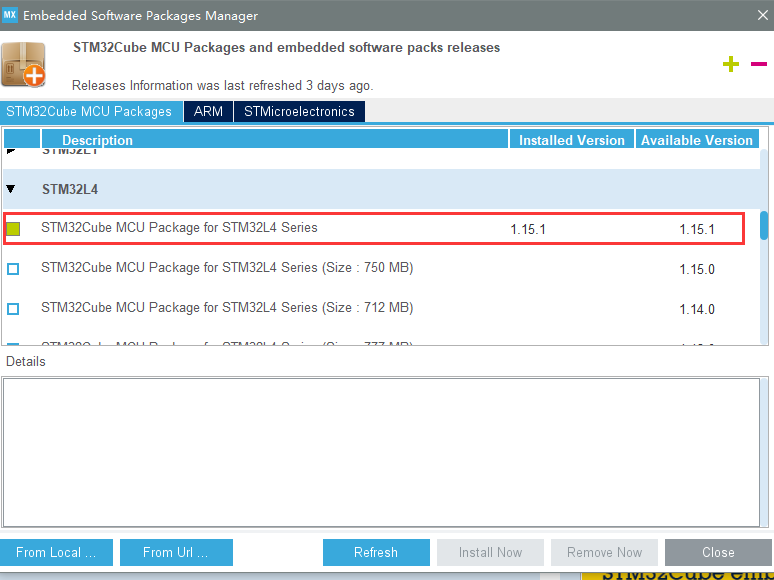

2、在弹出的界面中选择你需要的固件库，一般选择最新的固件库

比如我需要的是STM32L4系列的固件库，我直接勾选然后点击安装即可，安装完成之后前面变成绿色图标

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 14][]

3、如果你不想使用在线安装，可以在ST官网下载所需的固件库

下载链接：[www.st.com/stm32cubemx][www.st.com_stm32cubemx]

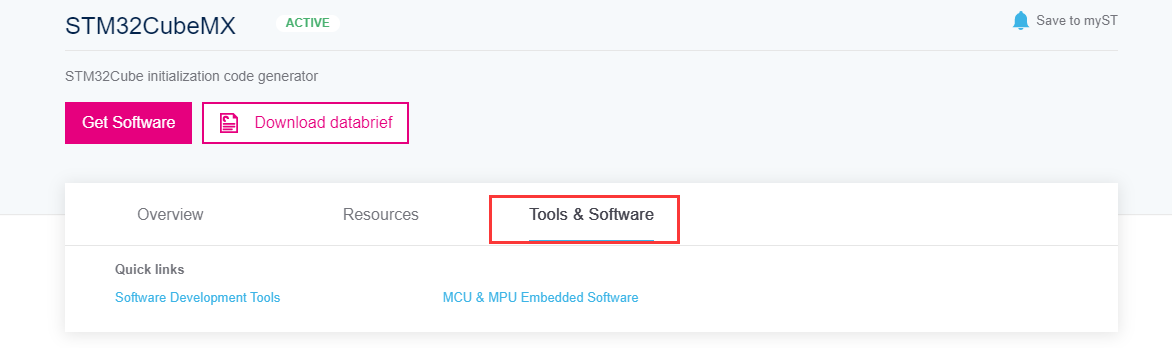

打开链接之后点击工具和软件

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 15][]

选择需要的固件库，这里以我需要的L4为例

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 16][]

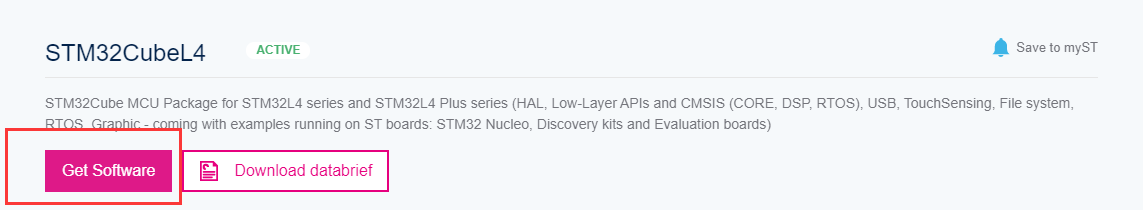

然后点击获取软件即可

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 17][]

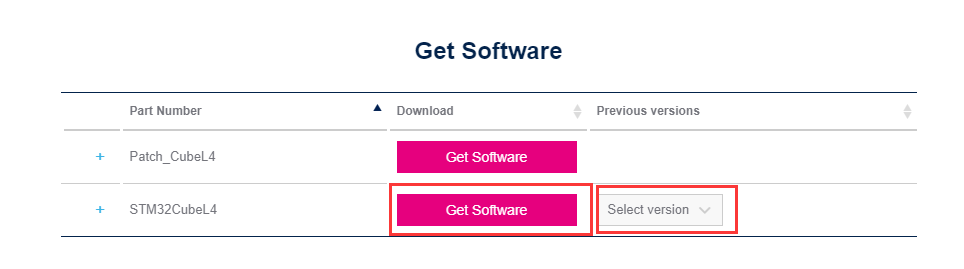

可以直接点击下载最新版本，或者在后方选择所需要的版本

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 18][]

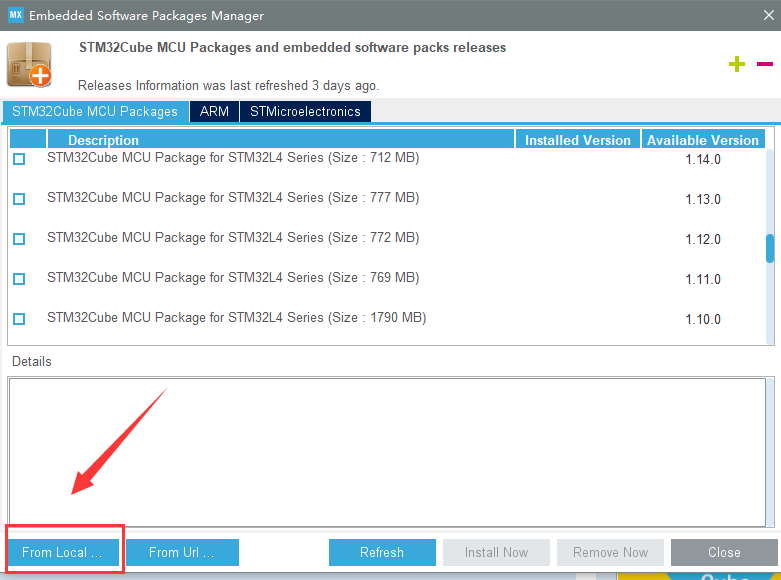

下载完成之后，在STM32CubeMX软件的Manage embedded software packages界面，选择左下方的From local，选择刚刚下载的本地的固件包即可

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 19][]

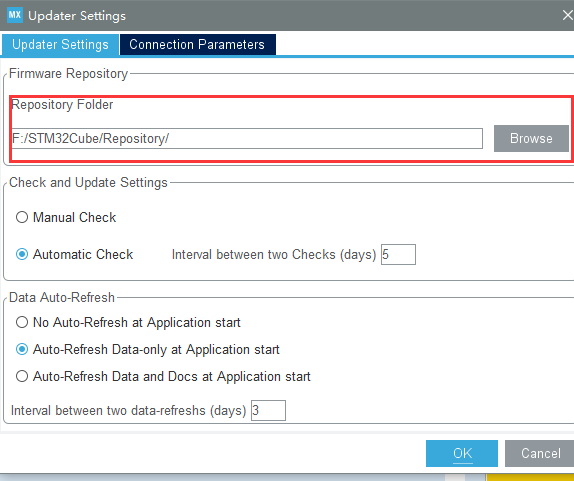

4、固件包默认的地址在C盘，可以选择HELP，update settings进行固件包路径更改

**注意：如果你在固件包安装完之后才更改路径，请将原路径的文件复制到新路径下，或者重新在线安装固件库**

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 20][]

由此，你的STM32CubeMX软件安装成功。开始你的创作吧。

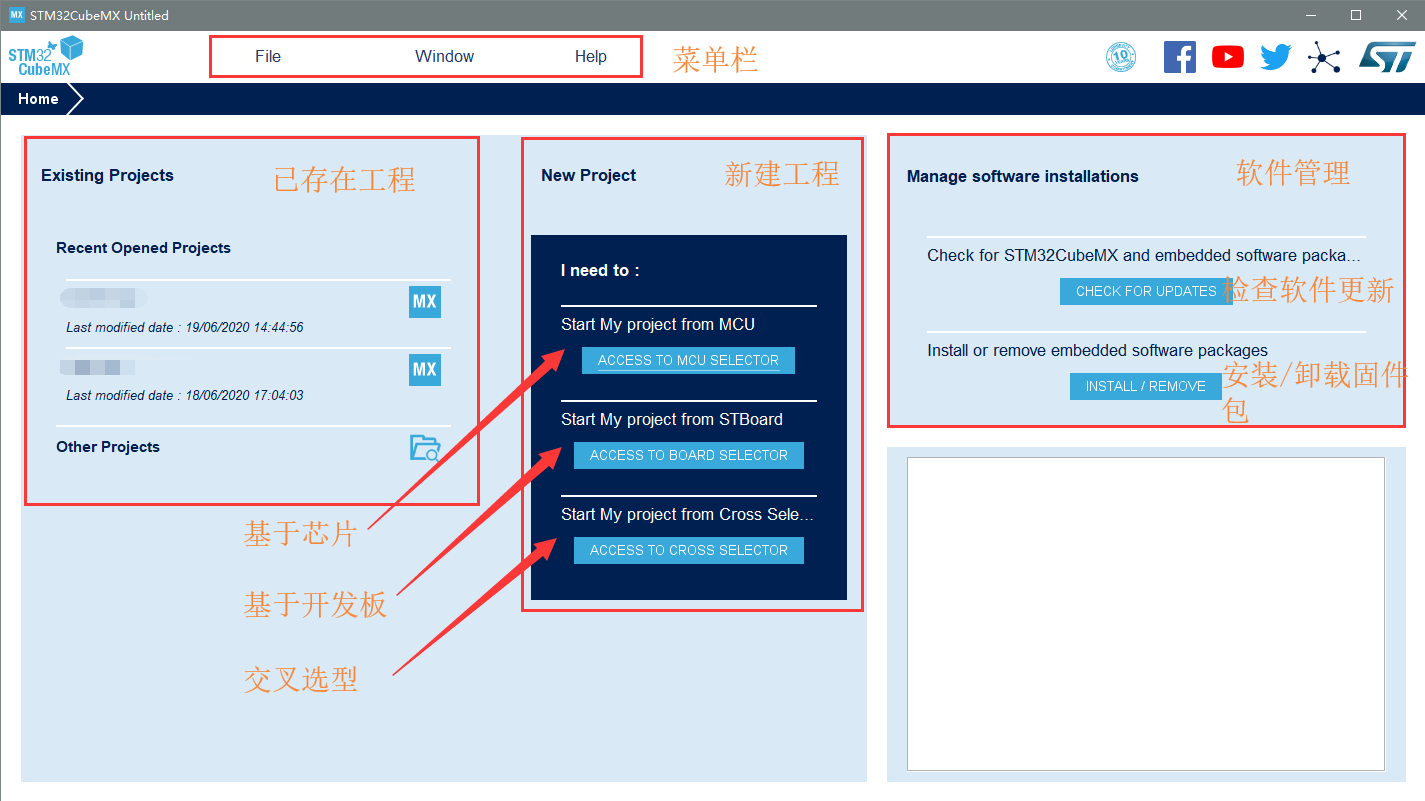

# 四、STM32CubeMX软件启动界面 #

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1hpYW9tb19oYWE_size_16_color_FFFFFF_t_70 21][]
