Echarts地图自定义图标Symbol同时动态更改图标进行切换显示

文章目录

- - - 0、前言
    - 1、引用模块
    - 2、界面设计
    - 3、数据准备
    - 4、实例地图
    - 5、动态修改气泡图标
    - 6、结束语

0.前言

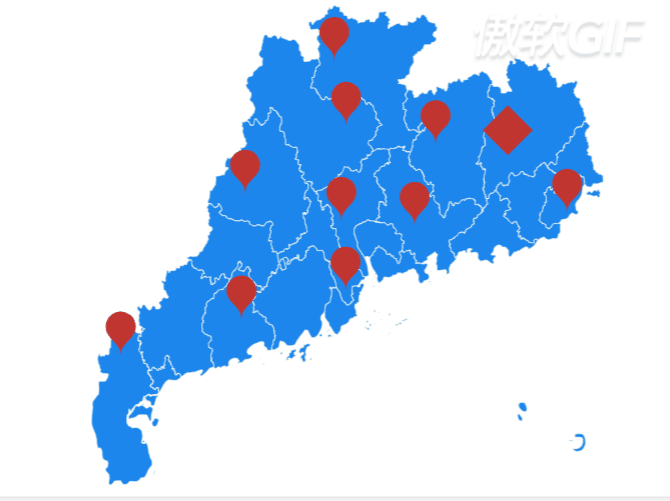

实现的效果：

在这里插入图片描述

实现广东显示地图，然后点击地图上的气泡，可以变换气泡
可用于地图展示详细信息，同时可以选择更改气泡图标，可以自定义图标，也可以换成图片
实现的效果会是点击气泡显示详细详细，同时鼠标移到每一个省份会显示对应省份的名称
所有的东西都可以在echarts官网上搜索找到
官方文档

1.引用模块

引入layui模块，样式
通过标签方式直接引入构建好的 echarts 文件
引入广东的地图经纬度json文件，因为文件太大太多，所以就不全部显示了

2.界面设计

设计一个layui的布局选项卡，放置一个div用于显示地图

设置地图所在div的id

代码如下：

<div class="layuimini-container">
        <div class="layuimini-main">
            <div class="layui-row layui-col-space15">
                <div class="layui-col-md9">
                    <div class="layui-row layui-col-space15">
                        <div class="layui-col-md12">
                            <div class="layui-card">
                                <div class="layui-card-body">
                                    <div class="map-container">
                                        <h2 style="padding-left: 16px; padding-top: 16px;font-weight: bold; color: #464343">广东</h2>
                                        <div id="map" style="height: 400px;"></div>
                                    </div>
                                </div>
                            </div>
                        </div>
                    </div>
                </div>
            </div>
        </div>
    </div>

3.数据准备

数据主要都是测试数据，随便取的经纬度

首先需要明确要显示的地理位置和对应的物理量。先定义需要显示对应信息的位置坐标，按照[纬度,精度]的格式

// 坐标信息

    let geoCoorMap = {
        'A公司': [113.23083,24.903204],
        'B公司': [114.723092,23.983036],
        'C公司': [113.335367,23.13559],
        'D公司': [116.659557, 23.22528],
        'E公司': [111.863833, 22.045743],
        'F公司': [113.405404,24.18612],
        'G公司': [115.786377, 24.132908],
        'H公司': [114.413978,23.079883],
        'I公司': [111.918346, 23.435632],
        'J公司': [113.397617, 22.364724],
        'K公司': [110.086281, 21.647324]
    }

随后定义每个位置需要显示的量的值

// 每个位置需要显示的量的值

    let items = [{  name: 'A公司', value: ['0'] },
        {  name: 'B公司', value: ['0'] },
        {  name: 'C公司', value: ['0'] },
        {  name: 'D公司', value: ['0'] },
        {  name: 'E公司', value: ['0'] },
        {  name: 'F公司', value: ['0'] },
        {  name: 'G公司', value: ['1'] },
        {  name: 'H公司', value: ['0'] },
        {  name: 'I公司', value: ['0'] },
        {  name: 'J公司', value: ['0'] },
        {  name: 'K公司', value: ['0'] }
    ]

为了简单，我先只设置一个值，如果需要其他值，可以自己设置。一般为0，这里我写的1表示的是鼠标起始位置所在点，图标与默认不一样，0为默认点。

随后需要对数据进行处理，将坐标信息和对应物理量的值合在一起。

const convertDataWithName = function (data, geoCoordMap) {
            let res = [];
            data.forEach(item => {
                let geoCoord = geoCoordMap[item.name];
                if (geoCoord) {
                    res.push({
                        name: item.name,
                        value: geoCoord.concat(item.value)
                    });
                }
            });
            return res;
        };

4.实例地图

接下来就是对于echarts 对象具体值的设置了，全局选项mapOption

let mapOption = {

        // 提示框组件
        tooltip: {
            formatter: function (param) {
                return param.name;
            },
            padding: 16
        },
        // 地理坐标系组件
        geo: [
            {
                zoom: 1.2, // 初始缩放比例
                // bottom: "-40%",
                // top: "5%",
                map: "guangdong", // 广东省地图
                roam: false, // 支持鼠标滚轮缩放
                itemStyle: {
                    areaColor: "#1C86EE", // 地图底色
                    borderColor: '#FFFFED' // 行政分区边界线颜色
                },
                emphasis: {
                    label: {
                        position: "insideBottom",
                        color: "#FFF" // hover地区时显示label颜色
                    },
                    itemStyle: {
                        areaColor: "#1aa094",  // hover地区时显示高亮区域的颜色
                        shadowOffsetX: 3,
                        shadowOffsetY: 3,
                        shadowBlur: 7,
                        shadowColor: "rgba(0, 0, 0, 0.8)"
                    }
                }
                // silent: true // 不显示hover效果，视觉效果更集中在点上，同时会屏蔽点击事件
            },
        ],
        // 地图上的标点（使用气泡图）
        series: [
            {
                type: "scatter",
                coordinateSystem: "geo",
                data: convertDataWithName(items, geoCoorMap),
                symbolSize: 40,
                symbol: function(params) {
                    if(params[2] === '0') {
                        return 'pin'
                    } else  {
                        return 'diamond'
                    }
                } ,
                itemStyle: {
                    opacity: 1
                }
            },
            {
                type: 'effectScatter',
                coordinateSystem: "geo",
                data: null
            }
        ]
    }

官方文档提供资料如下：

series-scatter. symbol = ‘circle’ ，标记的图形。

ECharts 提供的标记类型包括 ‘circle’, ‘rect’, ‘roundRect’, ‘triangle’, ‘diamond’, ‘pin’, ‘arrow’, ‘none’

可以通过 ‘image://url’ 设置为图片，其中 URL 为图片的链接，或者 dataURI。

URL 为图片链接例如：‘image://http://xxx.xxx.xxx/a/b.png’

可以通过 ‘path://’ 将图标设置为任意的矢量路径。这种方式相比于使用图片的方式，不用担心因为缩放而产生锯齿或模糊，而且可以设置为任意颜色。路径图形会自适应调整为合适的大小。路径的格式参见 SVG PathData。可以从 Adobe Illustrator 等工具编辑导出。

如果需要每个数据的图形不一样，可以设置为如下格式的回调函数：

(value: Array|number, params: Object) => string

其中第一个参数 value 为 data 中的数据值。第二个参数params 是其它的数据项参数。

对地图进行实例化，同时赋给id为map的区域

echarts.registerMap(“guangdong”, guangdong)

    let mapInstance = echarts.init(document.getElementById('map'))
    // 渲染地图
    mapInstance.setOption(mapOption)

5.动态修改气泡图标

图标点击事件

判断点击的是气泡，执行更改对应值的代码方法

通过更改对应位置的值来判断显示的图标

// 图标点击事件

    mapInstance.on('click', function(event) {
        // 判断点击的是图标
        if(event.componentSubType === "scatter") {
            changeitems(event.name)
            mapOption.series[0].data=convertDataWithName(changeitems(event.name), geoCoorMap)
            mapInstance.setOption(mapOption)
        }
    })

定义一个方法，每次点击气泡的时候都动态更改值

function changeitems(index) {

        items.forEach(item => {
            let name = item.name;
            if (name === index) {
                item.value[0]='1'
            }else{
                item.value[0]='0'
            }
        })
        return items
    }
