使用nginx-module-vts监控各虚拟主机的流量

迷南。 2023-03-13 06:04 18阅读 0赞

# 一、概述 #

由于所有业务只有一个公网IP入口，无法统计到每个业务的流量带宽，好在nginx上通过域名进行业务区分，可以借助nginx-module-vts模块来实现需求。
本文将主要用到以下几个模块和工具：
nginx-module-vts: Nginx virtual host traffic status module，nginx的监控模块，能够提供json、html、prometheus格式的数据产出。
nginx-vts-exporter: Simple server that scrapes Nginx vts stats and exports them via HTTP for Prometheus consumption。主要用于收集nginx的监控数据，并给Prometheus提供监控接口，默认端口号9913。
Prometheus: 监控nginx-vts-exporter提供的nginx数据，并存储在时序数据库中，可以使用PromQL对时序数据进行查询和聚合。
Grafana: 可视化监控数据展示工具

# 二、基于docker方式部署 #

由于yum安装的nginx，默认是没有nginx-module-vts模块的。需要下载对应的nginx源码，进行重新编译才行。

为了快速演示，dockerhub已经有镜像了，包括nginx和nginx-module-vts模块

[https://hub.docker.com/r/gaciaga/nginx-vts][https_hub.docker.com_r_gaciaga_nginx-vts]

## 环境介绍 ##

本文采用一台服务器，来演示。

操作系统：centos 7.6

docker版本：19.03.8

ip地址：192.168.31.150

容器列表：prometheus，grafana，nginx-vts，nginx-vts-exporter

关于基于docker方式搭建prometheus+grafana，请参考链接：

[https://www.cnblogs.com/xiao987334176/p/9930517.html][https_www.cnblogs.com_xiao987334176_p_9930517.html]

## nginx-vts ##

nginx的监控模块，能够提供json、html、prometheus格式的数据产出。

下载镜像

docker pull gaciaga/nginx-vts

运行镜像

docker run -d -it -p 80:80 gaciaga/nginx-vts:latest

**注意：此镜像，默认已经开启了status**

访问status页面

http://192.168.31.150/status

效果如下：

![format_png][]

## nginx-vts-exporter ##

主要用于收集nginx的监控数据，并给Prometheus提供监控接口，默认端口号9913。

下载镜像

docker pull sophos/nginx-vts-exporter

运行镜像

docker run -d -it -e NGINX_STATUS="http://192.168.31.150/status/format/json" -p 9913:9913 sophos/nginx-vts-exporter

**注意：请根据实际情况修改NGINX\_STATUS变量，确保能正常访问。**

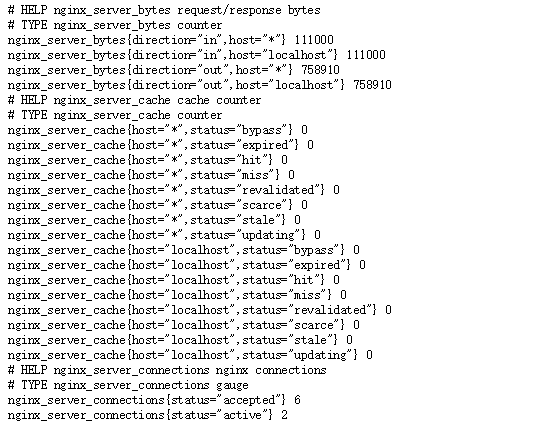

访问metrics

http://192.168.31.150:9913/metrics

效果如下：

![format_png 1][]

# 三、Prometheus配置 #

修改prometheus.yml，最后一行添加

- job_name: nginx-vts
        static_configs:
          - targets: ['192.168.31.150:9913']
            labels:
              instance: localhost

重启prometheus

docker restart prometheus

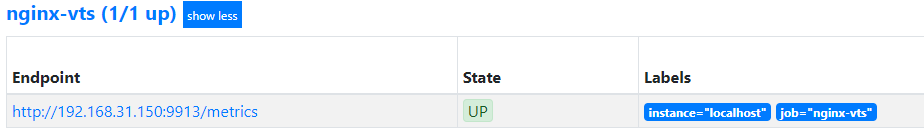

查看targets

http://192.168.31.150:9090/targets

效果如下：

![format_png 2][]

** 确保状态为UP**

# 四、Grafana配置 #

## 导入nginx vts模板 ##

访问地址

[https://grafana.com/grafana/dashboards/2949/revisions][https_grafana.com_grafana_dashboards_2949_revisions]

点击Download，下载json文件

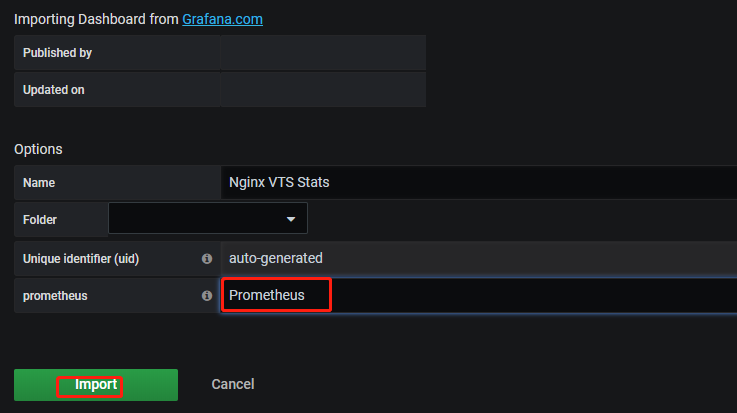

导入json文件

![format_png 3][]

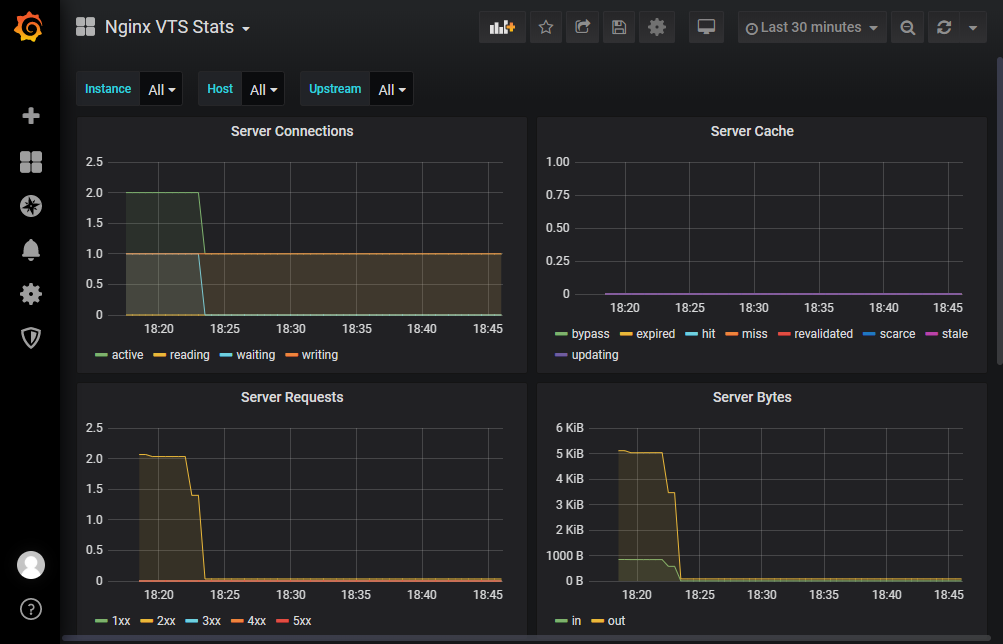

效果如下：

![format_png 4][]

本文参考链接：

[https://www.cnblogs.com/91donkey/p/11643558.html][https_www.cnblogs.com_91donkey_p_11643558.html]
