手写一个简化版的Dubbo框架

在学习了Dubbo之后, 我发现自己好像了解了Dubbo的实现原理, 又好像不是很了解, 毕竟我只是背诵了下概念, 没有深入的去看源码. 这里我就来手写一个简化版的Dubbo框架, 通过动手实践来深入理解Dubbo的实现原理.

Dubbo的实现原理

RPC调用的过程

我们先来看下RPC调用的过程.

• 服务容器负责启动，加载，运行服务提供者。
• 服务提供者在启动时，向注册中心注册自己提供的服务。
• 服务消费者在启动时，向注册中心订阅自己所需的服务。
• 注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
• 服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行RPC调用，如果调用失败，再选另一台调用。
• 服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。

RPC调用的原理

RPC调用的原理是: 动态代理, 反射, 网络传输.

• 消费者从注册中心获取到服务提供者的地址后, 与服务提供者建立TCP连接.
• 消费者将服务的全限定类名(String), 方法名(String), 方法参数类型(Class[]), 方法参数(Object[]), 通过TCP传输给服务提供者.
• 服务提供者获取到这些数据后, 通过反射调用对应服务的方法, 然后将执行结果通过TCP返回给服务消费者.
• 整个RPC调用过程被封装到动态代理中, 对用户来说是透明的.

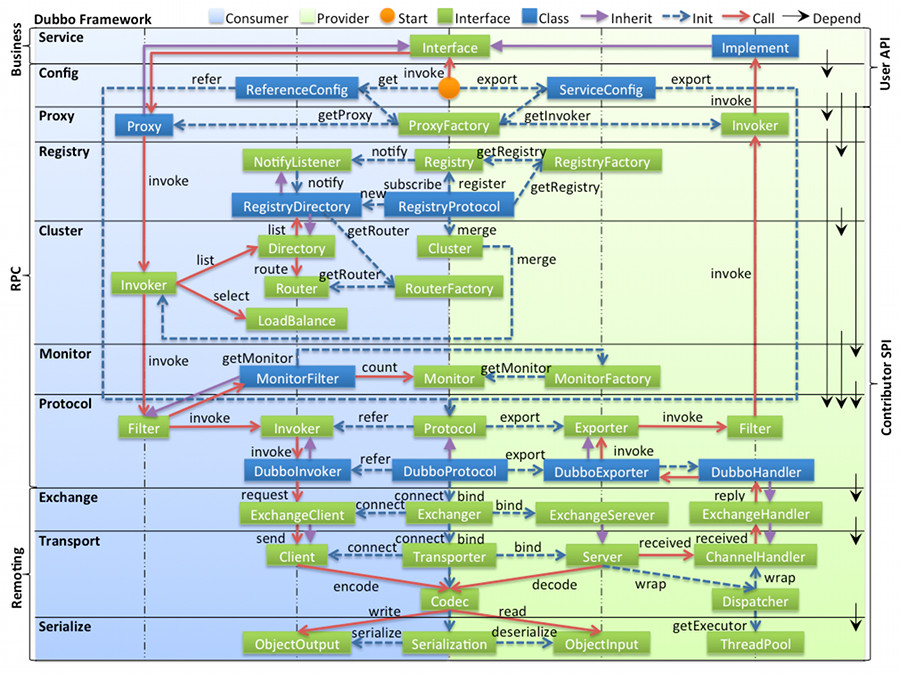

Dubbo架构

Dubbo框架设计分为十层:

• service 服务层, 为服务提供者和服务消费者提供接口.
• config 配置层, 提供dubbo的各种配置.
• proxy 服务接口透明代理, 生成动态代理.
• registry 注册中心层, 负责服务的注册与发现.
• cluster 路由层, 封装多个提供者的路由及负载均衡.
• monitor 监控层, RPC调用次数和调用时间监控.
• protocol 远程调用层, 封装 RPC 调用.
• exchange 信息交换层, 封装请求响应模式, 同步转异步.
• transport 网络传输层, 抽象 mina 和 netty 为统一接口.
• serialize 数据序列化层, 提供数据序列化的接口.

手写简化版的Bubbo框架

我们根据Dubbo的框架设计来手写一个简化版的Dubbo, 其中序列化协议使用Java原生的Serializable, 网络传输协议使用原生的TCP, 负载均衡使用随机算法, 注册中心使用ZooKeeper, 动态代理使用JDK Proxy.

github地址: 手写一个简化版的Dubbo框架

服务提供者

(1) ZooKeeper常量

定义了ZooKeeper的地址和Dubbo注册中心的根节点路径.

/**
 * @author litianxiang
 * @date 2020/3/17 11:45
 */
public class ZooKeeperConst {
    /**
     * ZooKeeper的地址
     */
    public static String host = "xxx.xx.xx.xxx:2181";
    /**
     * Dubbo在ZooKeeper上的根节点
     */
    public static String rootNode = "/dubbo";
}

(2) 注册中心

这里使用ZooKeeper来实现注册中心, 将服务及服务提供者地址注册到注册中心.

/**
 * @author litianxiang
 * @date 2020/3/17 11:28
 */
public class RegisterCenter {
    private static Logger logger = LoggerFactory.getLogger(RegisterCenter.class);
    private ZooKeeper zk;
    /**
     * 连接ZooKeeper, 创建dubbo根节点
     */
    public RegisterCenter() {
        try {
            CountDownLatch connectedSignal = new CountDownLatch(1);
            zk = new ZooKeeper(ZooKeeperConst.host, 5000, new Watcher() {
                @Override
                public void process(WatchedEvent event) {
                    if (event.getState() == Event.KeeperState.SyncConnected) {
                        connectedSignal.countDown();
                    }
                }
            });
            //因为监听器是异步操作, 要保证监听器操作先完成, 即要确保先连接上ZooKeeper再返回实例.
            connectedSignal.await();
            //创建dubbo注册中心的根节点(持久节点)
            if (zk.exists(ZooKeeperConst.rootNode, false) == null) {
                zk.create(ZooKeeperConst.rootNode, "".getBytes(), ZooDefs.Ids.OPEN_ACL_UNSAFE, CreateMode.PERSISTENT);
            }
        } catch (Exception e) {
            logger.error("connect zookeeper server error.", e);
        }
    }
    /**
     * 将服务和服务提供者URL注册到注册中心
     * @param serviceName 服务名称
     * @param serviceProviderAddr 服务所在TCP地址
     */
    public void register(String serviceName, String serviceProviderAddr) {
        try {
            //创建服务节点
            String servicePath = ZooKeeperConst.rootNode + "/" + serviceName;
            if (zk.exists(servicePath, false) == null) {
                zk.create(servicePath, "".getBytes(), ZooDefs.Ids.OPEN_ACL_UNSAFE, CreateMode.PERSISTENT);
            }
            //创建服务提供者节点
            String serviceProviderPath = servicePath + "/" + serviceProviderAddr;
            if (zk.exists(serviceProviderPath, false) == null) {
                zk.create(serviceProviderPath, "".getBytes(), ZooDefs.Ids.OPEN_ACL_UNSAFE, CreateMode.EPHEMERAL);
            }
            logger.info("服务注册成功, 服务路径: " + serviceProviderPath);
        } catch (Exception e) {
            logger.error("注册中心-注册服务报错", e);
        }
    }
}

(3) 接口全限定类名, 方法名, 方法参数类型, 方法参数的包装类

这里为了简单, 使用Java自带的序列化协议.

/**
 * 封装接口名, 方法名, 参数字节码数组, 参数对象
 */
public class Invocation implements Serializable {
    private static final long serialVersionUID = -2798340582119604989L;
    /**
     * 接口名
     */
    private String interfaceName;
    /**
     * 方法名
     */
    private String methodName;
    /**
     * 参数字节码数组
     */
    private Class[] paramTypes;
    /**
     * 参数对象
     */
    private Object[] params;
    public Invocation(String interfaceName, String methodName, Class[] paramTypes, Object[] params) {
        this.interfaceName = interfaceName;
        this.methodName = methodName;
        this.paramTypes = paramTypes;
        this.params = params;
    }
    public String getInterfaceName() {
        return interfaceName;
    }
    public void setInterfaceName(String interfaceName) {
        this.interfaceName = interfaceName;
    }
    public String getMethodName() {
        return methodName;
    }
    public void setMethodName(String methodName) {
        this.methodName = methodName;
    }
    public Class[] getParamTypes() {
        return paramTypes;
    }
    public void setParamTypes(Class[] paramTypes) {
        this.paramTypes = paramTypes;
    }
    public Object[] getParams() {
        return params;
    }
    public void setParams(Object[] params) {
        this.params = params;
    }
}

(4) RPC监听服务

用来监听Consumer远程调用的TCP连接, 接收到Consumer传输过来的数据后, 通过反射调用对应的方法, 然后将结果返回给Consumer. Dubbo使用的是Netty框架, 这里为了简单, 我们使用原生的TCP连接.

/**
 * RPC监听服务, 监听consumer远程调用的tcp连接
 * @author litianxiang
 * @date 2020/3/17 18:01
 */
public class RpcServer {
    private static Logger logger = LoggerFactory.getLogger(RpcServer.class);
    private Map<String, Class> serviceMap;
    public RpcServer(Map<String, Class> serviceMap) {
        this.serviceMap = serviceMap;
    }
    /**
     * 启动RPC监听服务
     */
    public void start() {
        //监听端口, 处理rpc请求
        ServerSocket serverSocket = null;
        try {
            serverSocket = new ServerSocket(12000);
            logger.info("RPC监听服务启动...");
            while (true) {
                Socket socket = serverSocket.accept();
                new Thread(new ServerHandler(socket, serviceMap)).start();
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            if (serverSocket != null) {
                try {
                    serverSocket.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
        }
    }
}
/**
 * 处理RPC, 通过反射执行方法
 * @author litianxiang
 * @date 2020/3/6 17:52
 */
public class ServerHandler implements Runnable {
    private Socket socket;
    private Map<String, Class> serviceMap;
    public ServerHandler(Socket socket, Map<String, Class> serviceMap) {
        this.socket = socket;
        this.serviceMap = serviceMap;
    }
    @Override
    public void run() {
        ObjectInputStream in = null;
        ObjectOutputStream out = null;
        try {
            in = new ObjectInputStream(socket.getInputStream());
            out = new ObjectOutputStream(socket.getOutputStream());
            //获取Invocation对象
            Invocation invocation = (Invocation) in.readObject();
            //执行对应方法
            Class clazz = serviceMap.get(invocation.getInterfaceName());
            Method method = clazz.getMethod(invocation.getMethodName(), invocation.getParamTypes());
            Object invoke = method.invoke(clazz.newInstance(), invocation.getParams());
            //返回方法执行结果
            out.writeObject(invoke);
            out.flush();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            if (in != null) {
                try {
                    in.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            if (out != null) {
                try {
                    out.close();
                } catch (Exception e) {
                    e.printStackTrace();
                }
            }
            if (socket != null) {
                try {
                    socket.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
            socket = null;
        }
    }
}

(5) Provider启动类

这里会模拟dubbo的service配置, 将接口名及其对应的实现类储存到serviceMap中, 然后将服务和服务提供者地址注册到注册中心, 最后再启动对Consumer远程调用的监听.

/**
 * @author litianxiang
 * @date 2020/3/6 15:32
 */
public class Provider {
    private static Logger logger = LoggerFactory.getLogger(Provider.class);
    private static Map<String, Class> serviceMap = new HashMap<>();
    private static String tcpHost = "127.0.0.1:12000";
    static {
        /**
         * 模拟service配置处理逻辑
         * <dubbo:service interface="com.client.service.IBookService" ref="bookService" />
         * <bean id="bookService" class="com.provider.service.BookServiceImpl" />
         */
        serviceMap.put(IBookService.class.getName(), BookServiceImpl.class);
    }
    public static void main(String[] args) {
        //将服务和服务提供者URL注册到注册中心
        RegisterCenter registerCenter = new RegisterCenter();
        for (Map.Entry<String, Class> entry : serviceMap.entrySet()) {
            registerCenter.register(entry.getKey(), tcpHost);
        }
        //监听Consumer的远程调用(为了简化代码, 这里使用TCP代替Netty)
        RpcServer rpcServer = new RpcServer(serviceMap);
        rpcServer.start();
    }
}

服务消费者

(1) 负载均衡

为了简单, 这里直接使用的是随机算法.

public class RandomLoadBalance {
    /**
     * 随机一个provider
     * @param providerList provider列表
     * @return provider
     */
    public String doSelect(List<String> providerList) {
        int size = providerList.size();
        Random random = new Random();
        return providerList.get(random.nextInt(size));
    }
}

(2) 服务订阅类

服务订阅类提供向注册中心订阅服务的功能, 涉及服务发现与负载均衡.

public class ServiceSubscribe {
    private static Logger logger = LoggerFactory.getLogger(ServiceSubscribe.class);
    private ZooKeeper zk;
    private List<String> providerList;
    /**
     * 连接ZooKeeper, 创建dubbo根节点
     */
    public ServiceSubscribe() {
        try {
            CountDownLatch connectedSignal = new CountDownLatch(1);
            zk = new ZooKeeper(ZooKeeperConst.host, 5000, new Watcher() {
                @Override
                public void process(WatchedEvent event) {
                    if (event.getState() == Event.KeeperState.SyncConnected) {
                        connectedSignal.countDown();
                    }
                }
            });
            //因为监听器是异步操作, 要保证监听器操作先完成, 即要确保先连接上ZooKeeper再返回实例.
            connectedSignal.await();
            //创建dubbo注册中心的根节点(持久节点)
            if (zk.exists(ZooKeeperConst.rootNode, false) == null) {
                zk.create(ZooKeeperConst.rootNode, "".getBytes(), ZooDefs.Ids.OPEN_ACL_UNSAFE, CreateMode.PERSISTENT);
            }
        } catch (Exception e) {
            logger.error("connect zookeeper server error.", e);
        }
    }
    /**
     * 在注册中心订阅服务, 返回对应的服务url
     * 只要第一次获取到了服务的RPC地址, 后面注册中心挂掉之后, 仍然可以继续通信.
     * @param serviceName 服务名称
     * @return 服务host
     */
    public String subscribe(String serviceName) {
        //服务节点路径
        String servicePath = ZooKeeperConst.rootNode + "/" + serviceName;
        try {
            //获取服务节点下的所有子节点, 即服务的RPC地址
            providerList = zk.getChildren(servicePath, new Watcher() {
                @Override
                public void process(WatchedEvent event) {
                    if (event.getType() == Event.EventType.NodeChildrenChanged) {
                        try {
                            //循环监听
                            providerList = zk.getChildren(servicePath, true);
                        } catch (KeeperException | InterruptedException e) {
                            logger.error("Consumer在ZooKeeper订阅服务-注册监听器报错", e);
                        }
                    }
                }
            });
        } catch (Exception e) {
            logger.error("从注册中心获取服务报错.", e);
        }
        logger.info(serviceName + "的服务提供者列表: " + providerList);
        //负载均衡
        RandomLoadBalance randomLoadBalance = new RandomLoadBalance();
        return randomLoadBalance.doSelect(providerList);
    }
}

(3) RPC代理类

根据JDK Proxy生成一个代理对象, 封装RPC调用的过程.

public class RpcServiceProxy {
    private ServiceSubscribe serviceSubscribe;
    public RpcServiceProxy(ServiceSubscribe serviceSubscribe) {
        this.serviceSubscribe = serviceSubscribe;
    }
    /**
     * 获取RPC代理
     * @param clazz
     * @return
     */
    public Object getProxy(final Class clazz) {
        return Proxy.newProxyInstance(clazz.getClassLoader(), new Class[]{clazz}, new InvocationHandler() {
            @Override
            public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
                //在注册中心订阅服务, 返回对应的服务url
                String rpcHost = serviceSubscribe.subscribe(clazz.getName());
                String[] split = rpcHost.split(":");
                //与远程服务建立连接
                Socket socket = new Socket(split[0], Integer.parseInt(split[1]));
                ObjectOutputStream out = new ObjectOutputStream(socket.getOutputStream());
                ObjectInputStream in = new ObjectInputStream(socket.getInputStream());
                //向RPC服务传输Invocation对象
                String className = clazz.getName();
                String methodName = method.getName();
                Class[] paramTypes = method.getParameterTypes();
                Invocation invocation = new Invocation(className, methodName, paramTypes, args);
                out.writeObject(invocation);
                out.flush();
                //接收方法执行结果
                Object object = in.readObject();
                in.close();
                out.close();
                socket.close();
                return object;
            }
        });
    }
}

(4) Consumer启动类

消费者启动后, 会向注册中心订阅服务, 经过负载均衡获取到对应的服务后, 再进行RPC调用.

public class Consumer {
    private static Logger logger = LoggerFactory.getLogger(Consumer.class);
    public static void main(String[] args) {
        //在注册中心订阅服务, 获取服务所在的url, 然后通过代理远程调用服务
        ServiceSubscribe serviceSubscribe = new ServiceSubscribe();
        RpcServiceProxy rpcServiceProxy = new RpcServiceProxy(serviceSubscribe);
        //获取RPC代理
        IBookService bookService = (IBookService) rpcServiceProxy.getProxy(IBookService.class);
        BookDTO bookInfo = bookService.getBookInfo(1);
        System.out.println(bookInfo);
    }
}

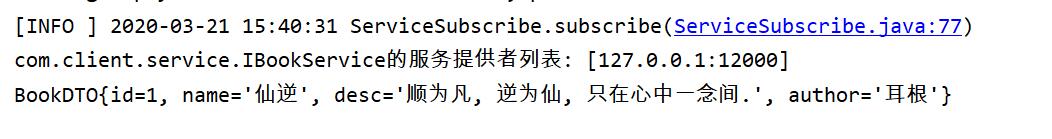

测试

(1) 先修改注册中心的地址

public static String host = "xxx.xx.xx.xxx:2181";

(2) Service

public class BookDTO implements Serializable{
    private static final long serialVersionUID = 1934175717377394706L;
    private int id;
    private String name;
    private String desc;
    private String author;
    public int getId() {
        return id;
    }
    public void setId(int id) {
        this.id = id;
    }
    public String getName() {
        return name;
    }
    public void setName(String name) {
        this.name = name;
    }
    public String getDesc() {
        return desc;
    }
    public void setDesc(String desc) {
        this.desc = desc;
    }
    public String getAuthor() {
        return author;
    }
    public void setAuthor(String author) {
        this.author = author;
    }
    @Override
    public String toString() {
        return "BookDTO{" +
                "id=" + id +
                ", name='" + name + '\'' +
                ", desc='" + desc + '\'' +
                ", author='" + author + '\'' +
                '}';
    }
}
public interface IBookService {
    BookDTO getBookInfo(int id);
}
public class BookServiceImpl implements IBookService {
    @Override
    public BookDTO getBookInfo(int id) {
        if (id == 1) {
            BookDTO bookDTO = new BookDTO();
            bookDTO.setId(1);
            bookDTO.setName("仙逆");
            bookDTO.setDesc("顺为凡, 逆为仙, 只在心中一念间.");
            bookDTO.setAuthor("耳根");
            return bookDTO;
        } else {
            return new BookDTO();
        }
    }
}

(3) 启动Provider

(4) 启动Consumer
