需要实现一个功能：当点击某个按钮时候，要求能够改变按钮的字体和颜色，比如：

点击strat按钮后，显示stop，这样再点击就实现Stop逻辑，同时显示变成Start，也

就是说把Start和Stop按钮功能合成一个按钮；同时还要求按钮为白色，表示可以点击，

为灰色则不能点击。为了实现这个功能我的思路如下：

思路一：文本显示+控制文本背景颜色+按钮控件，要求文本控件区域和按钮控件区域

完全重合；

思路二：变量图标显示+按钮控件，要求他们区域完全重合；

难点：

1、不知道迪文屏幕支不支持不同的控件可以完全重合在一起，如果不支持那么只能是

按钮切换整个主界面来实现（目前测试来看，按钮类控件区域不能重叠，其它貌似

可以， 没有详细验证）；

2、我看可了下手册，不知道怎么控制文本控件的背景颜色，因此我选择方案2；

实现步骤：

一、ICO制作

我看了下变量图标显示控件的使用，首先用PS软件做出你要显示的效果图，然后用

DWIN ICO生成工具把你的图标打包成一个ICO文件，拷贝进DGUS Tool V7.383.exe

工程的DWIN\_SET文件夹即可，注意：

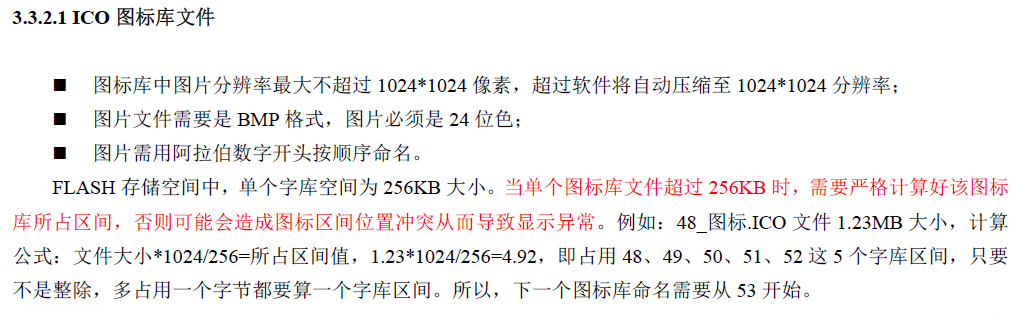

1、用PS制作的bmp格式图片大小必须是X=偶数，Y=偶数；

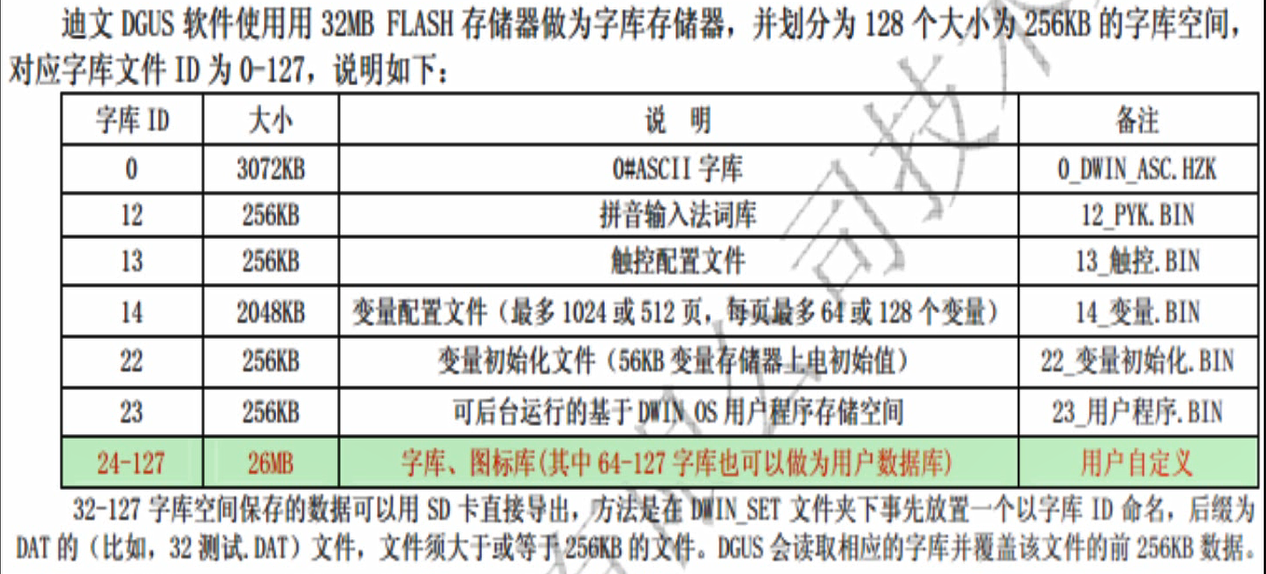

2、DWIN ICO生成的ICO文件命名必须以数字开头，并且数字在24~127之间；并且

生成后不可重命名数字部分；

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 1][]

3、显示模式可选择透明或者显示背景，这个是针对ICO设置的，如果是透明，则显

示ICO位置后面的主界面图案；如果显示背景，则显示覆盖后面的主界面部分；

4、后面被覆盖的主界面的显示模式也可以设置，我没有做实验，不知道什么效果；

5、其它就看手册使用就好，无非就是有一组值对应组ICO，然后还有变量地址绑定，

往这个地址里面写入某个值，则对应的ICO就会被显示出来；超过设置的这组线性

值，则为不显示ICO（这个时候显示后面的主界面区域）；

6、注意一定不能频繁更新这个值，否则会有闪屏效果；

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 2][]

二、按钮

我刚开始用的普通按钮控件，但是我找了半天，手册也么有说这个控件怎么用，我搞

了半天，也没有找到地址绑定，那么怎么知道按钮被按了呢？我猜想这个控件可能是

切换画面（图片）用的，因此我改选为按键返回值控件。这个控件就很简单了：

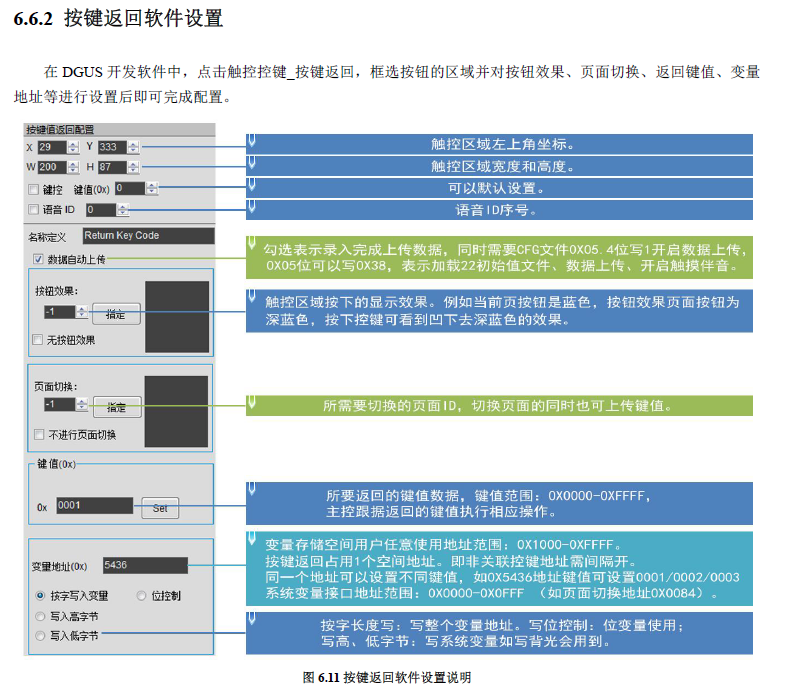

1、在主界面画出一个按钮区域（为了保险起见，我把X/Y/W/H都设置为偶数）；

2、绑定地址(字对齐，你懂得，什么不懂？那请看我的上篇博客，[学习笔记一][Link 1])；

3、设置按键返回值；

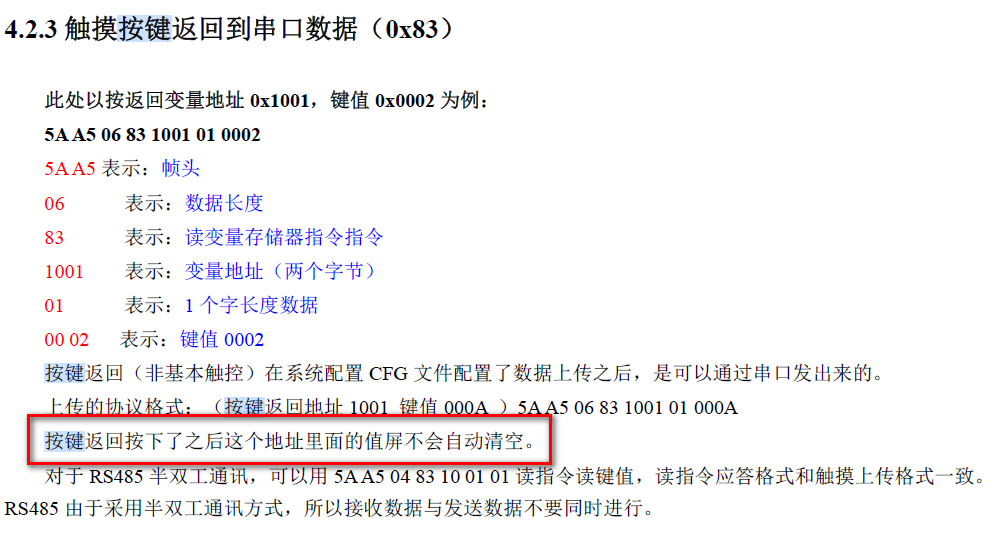

我说下原理：DWIN GUI程序不停检测屏幕，当检测到按钮的设置区域有按压动作，

则把用户设定的按键返回值写入到绑定地址里面；也就是说，当用户检测到绑定地址

变量为用户写入值后，则认为按键有效，这个时候，用户可以给绑定地址写入一个按

键无效的保留值，已达到清除按键的效果（这个时候，我猜如果用户一直按压，没有

抬起的动作，那么按键值被清除后，也不会被DWIN GUI程序再次写入键值）；

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 3][]

三、组合逻辑

这个就很简单了，不停的检测按键绑定地址的值是否为按键有效值，如果为按键有效值，

则认为是一个有效的按键动作，改变位图绑定地址的值，显示对应ICO位图；同时清除

按键值，并执行用户的按键其它逻辑；

效果如下图：

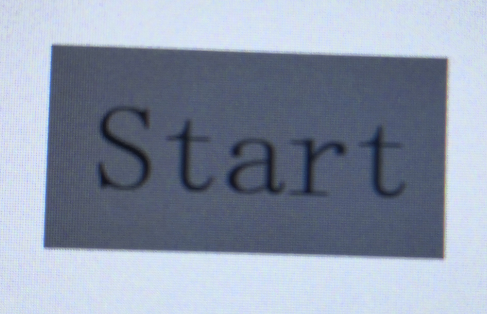

一个白色的Start按钮，点击后变灰：

![2019110521300677.png][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 4][]

<------------------------------------------------------------2019.11.09------------------------------------------------------------>

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 5][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 6][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3d1aGVueW91eXV5b3V5dQ_size_16_color_FFFFFF_t_70 7][]

![20191109081032923.png][]

## **PS:** ##

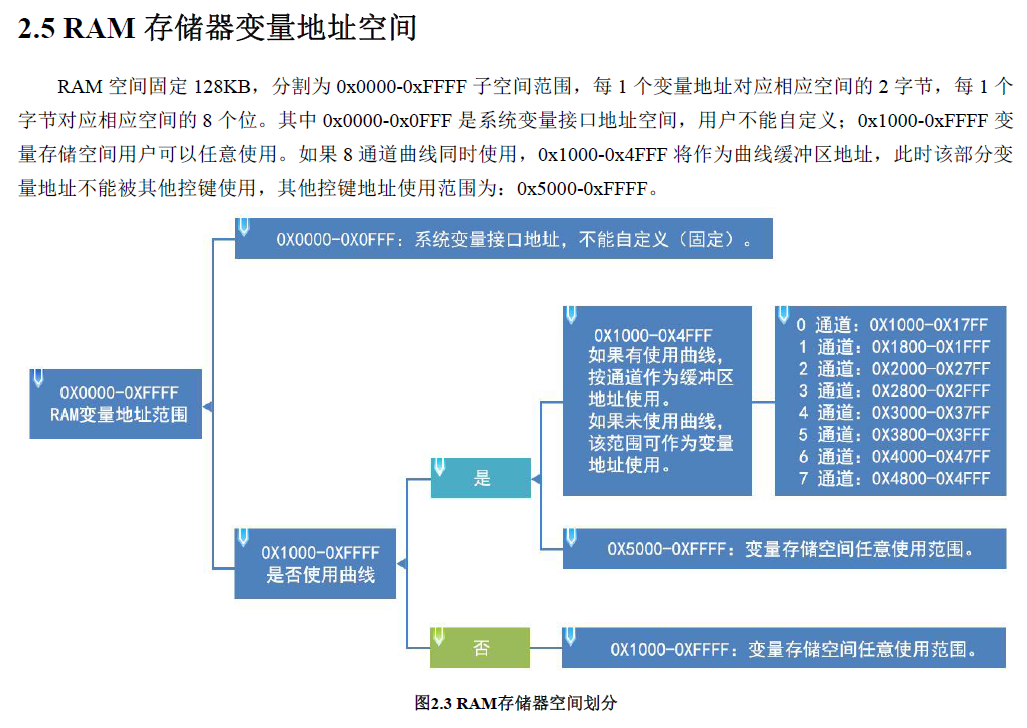

## **1、注意按键地址从0x5000开始，才可以通过绑定地址读取到按键值，我在这里耗费了好长时间，但是没有任何一个手册告诉我这点，郁闷；** ##

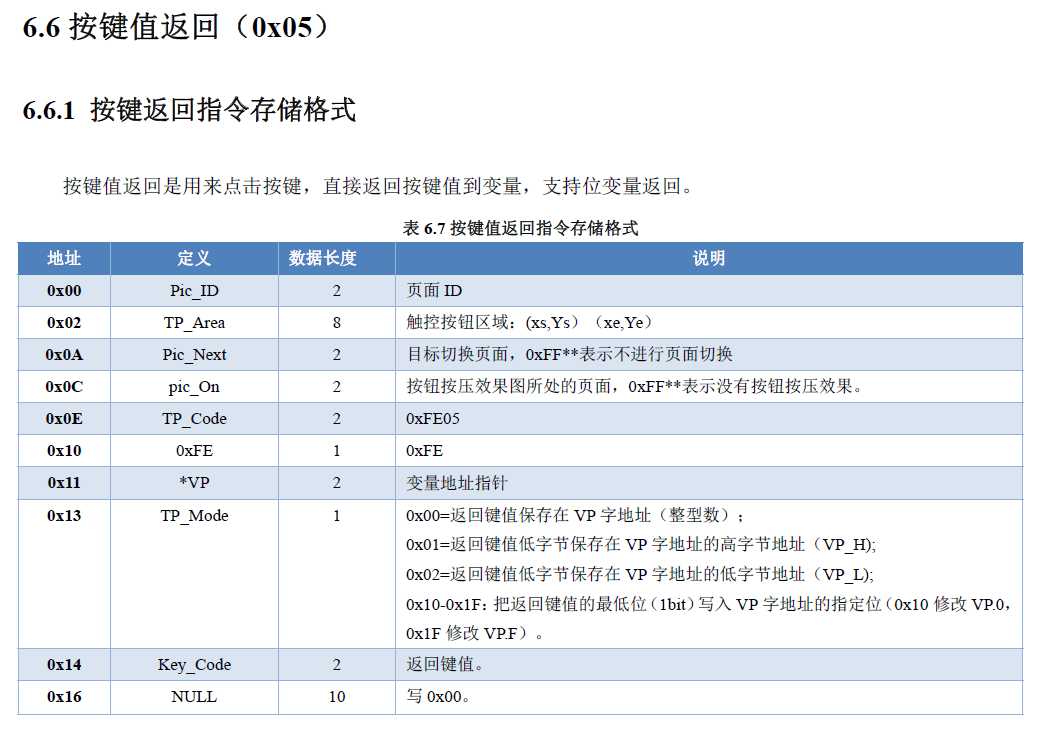

## **2、同一个页面的不同05按键值返回控件的键值绑定地址，如果想通过OS查询是否有按键按下，那么绑定地址必须一致（不必勾选数据自动上传）；** ##

## **3、08触摸屏按压状态同步数据返回控件，如果想用0S查询是否有按下，长按，抬起动作发生，则VPT地址必须和05控件一致，必须选择模式01，VPS地址从0x5000开始；** ##

## **4、在调试OS时候，定义了一个全局的三维数组，然后在函数里面复制，发现数组永远是0，测试了二维和一维也是零，用变量测试可以；最后方案是放弃了用屏幕保存** ##

##  **用户当前的配置信息，改为下位机存储，屏幕切换界面及时读取下位机配置。** ##

**以上只是在我的屏幕上试验成功的几个注意，能工作，并没有全面验证。**

##  ##
