verilog中，逻辑右移>>、算数右移>>>、以及无符号右移、有符号右移，仿真对比图（右移结果还跟被赋值的位数有关）

小咪咪 2023-06-06 12:04 39阅读 0赞

1、无符号逻辑右移>>,右移1位，等价于除以2

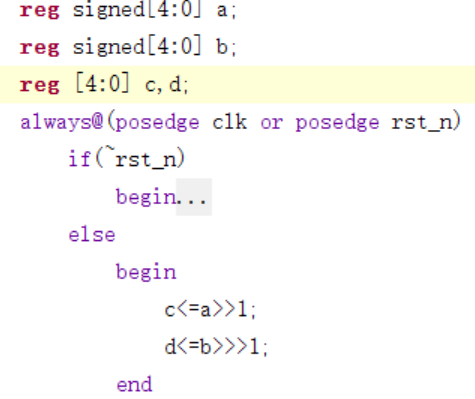

70

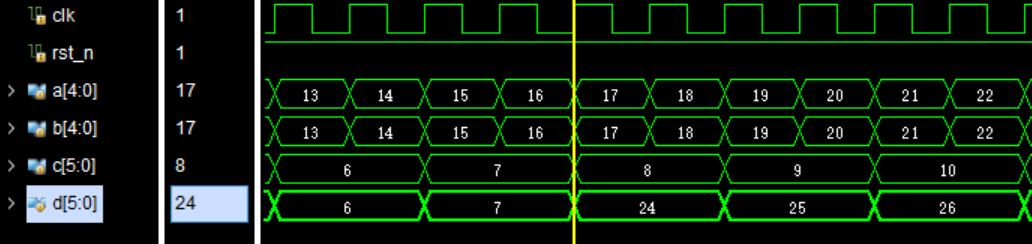

70 1

2、有符号逻辑右移>>

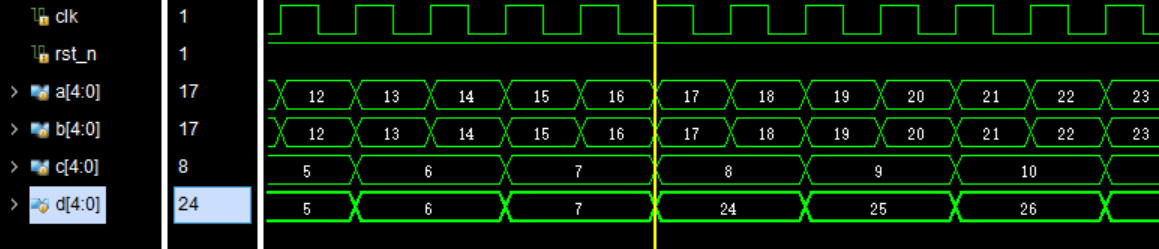

70 2

70 3

仿真结果跟之前的无区别，但是，我把被赋值位数改变，就会有区别了（不知道为什么）

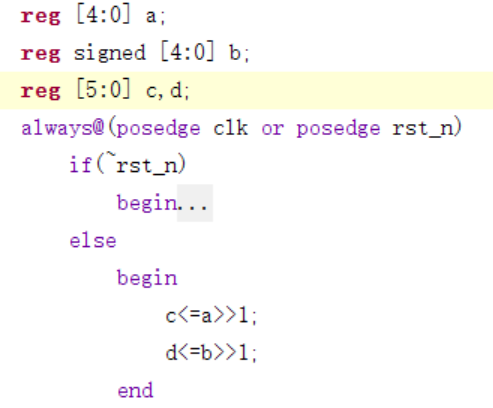

3、将2中的c、d变成6bit

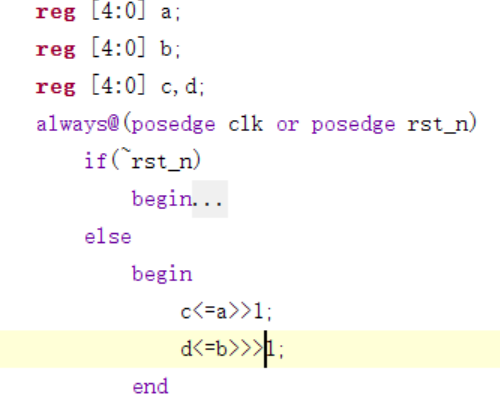

70 4

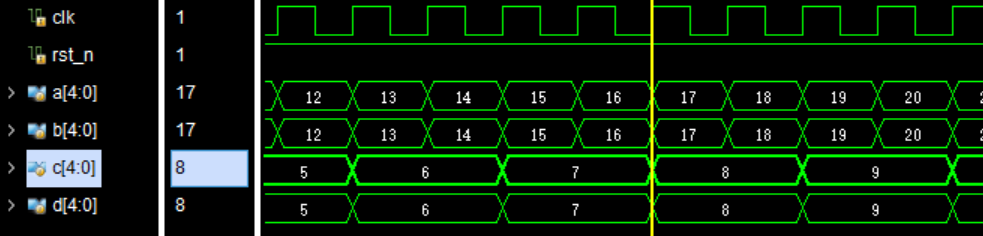

70 5

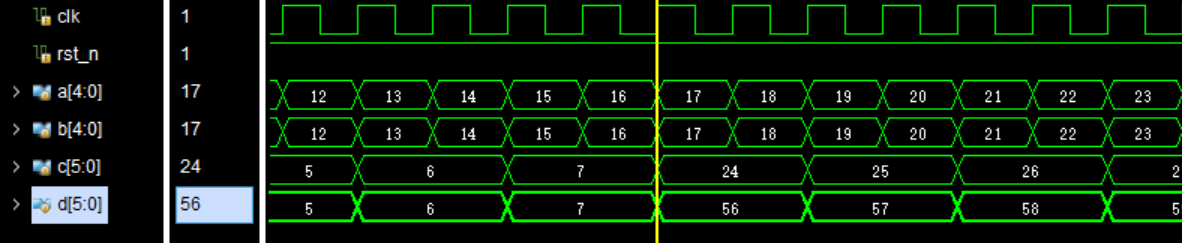

看到不同了吧。此时b=10000,带符号右移移位，变成11000，即24，也就是-8，为何跟d的位数有关，就不太懂了。。。

4、再来看一下，我认为的算数右移>>>

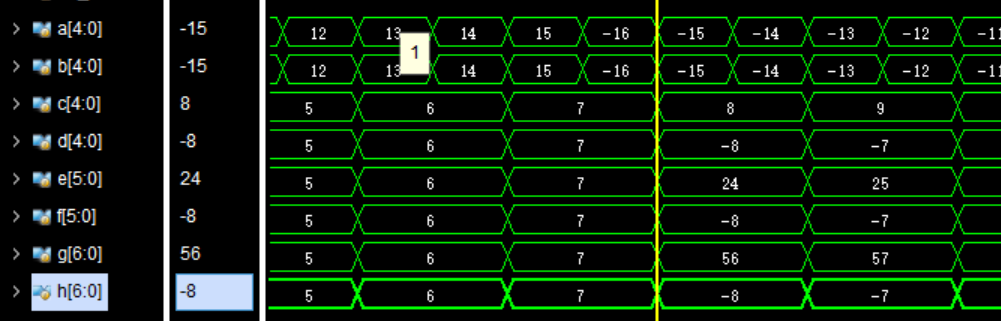

70 6

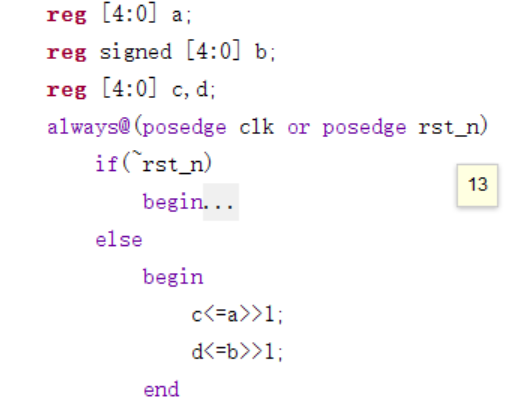

70 7

与逻辑右移>>结果一样，之后，我又改变一下c、d的bit，结果也是一样。

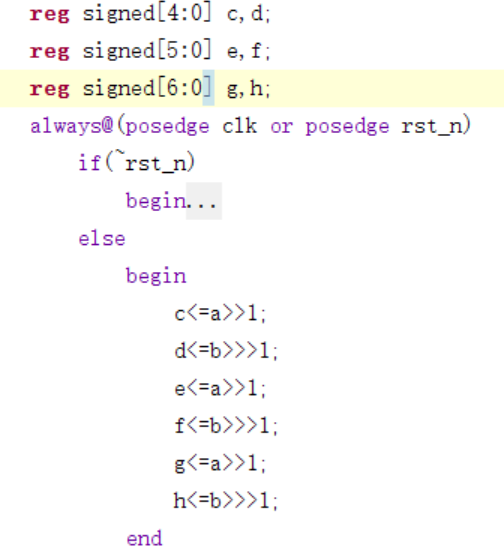

5、带符号的算数右移和逻辑右移

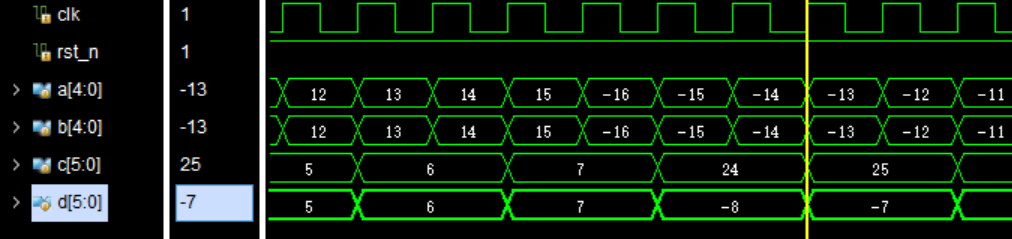

70 8

70 9

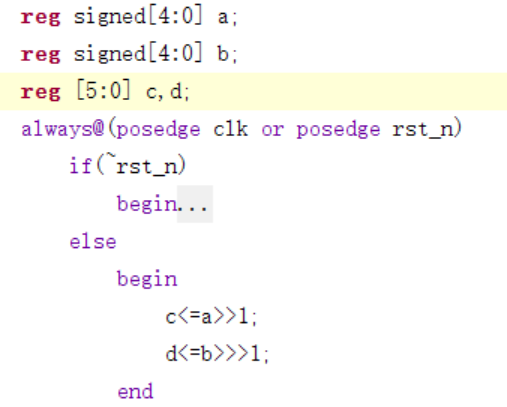

看到了吧，cd与ab的bit是一样的，此时当b=10000时，d就为11000了。接下来，再看cd为6bit的情况

6、在5的基础上，把cd改成6bit

70 10

70 11

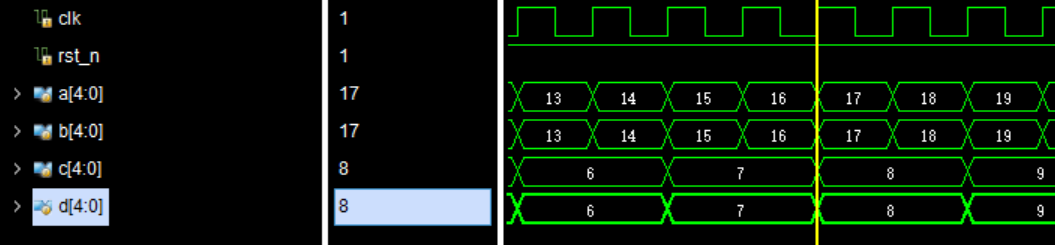

此时应该非常清楚了吧，b=10000时，d=11100。

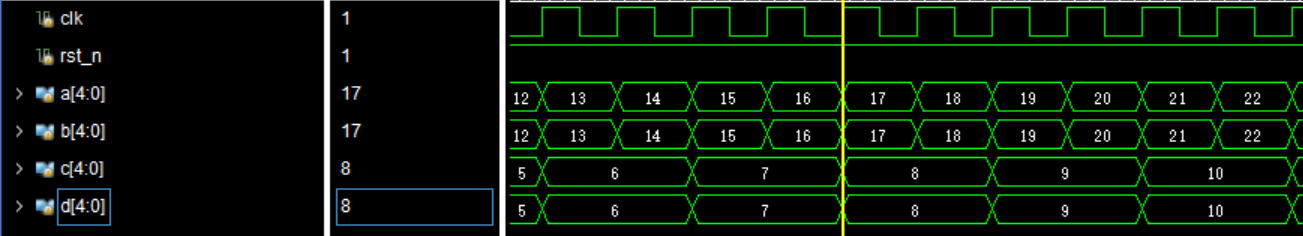

我再换成signed Decimal显示，就一目了然了

70 12

总结如下：

1、如果对无符号数据进行移位，算数右移>>>和逻辑右移>>右移效果是等同的，就是把二进制数据向右移位，最高位补零；

2、如果想对有符号数据右移时（我觉着大部分人对有符号数据右移都是想进行除法运算吧），就直接使用>>>操作符。
（如有不对，还望指出）

补充：刚才试了一下，

70 13

70 14

我明白为何逻辑右移的结果与被赋值的位数有关了。。。运算过程是这样的，逻辑右移>>,第一步是把-16（10000）扩展成与被赋值位数相同的位数（用6位举例），因为a是带符号数据，所以扩展成110000，这时逻辑右移1位，即011000，即24。

算数右移不受位数影响，即相当于除法运算。
