# Linux文件系统（二）磁盘文件系统 #

### 文章目录 ###

*  Linux文件系统（二）磁盘文件系统
 *   *  一、inode与块的存储
     *  二、inode 位图和块位图
     *  三、文件系统的格式
     *  四、目录的存储形式
     *  五、软链接和硬链接的存储格式
     *  六、总结

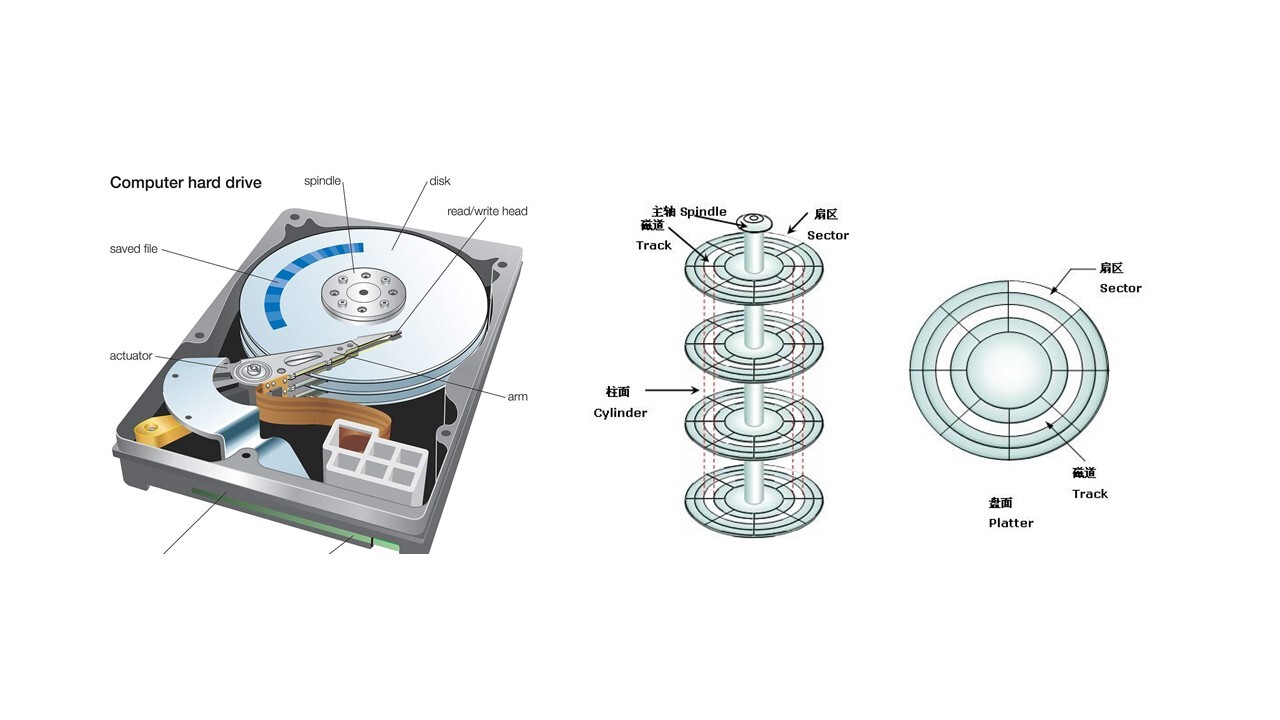

我们常见的磁盘长下面这样子，左边中间圆是磁盘的盘片，右边是抽象出来的图

![img][]

每一层有多个磁道，每个磁道有多个扇区，每个扇区大小为512个字节

文件系统是安装在磁盘之上的，本文将讲解Linux主流的文件系统 —— **ext系列**的文件系统格式

## 一、inode与块的存储 ##

为了方便管理，我们将硬盘分为大小相同的单元，称之为**块**，每个块的大小为扇区的整数倍，常见为4K。在格式化的时候，这个值是可以设置的

一大块硬盘被分为一个一个的块，这样子，我们存放文件的时候，就不需要分配一段连续的空间，可以将其分为一块一块存储，然后记录好相应的位置，方便添加、删除和插入数据

为了维护这些文件的存储信息，我们需要建立一个索引区域，来方便查找文件的存储位置。另外，文件还有**元数据**部分，例如名字、权限等信息，这些信息存放在**inode**结构中

什么是inode？i 表示 index，“索引”，inode 就表示索引节点，每个文件都会对应一个 inode，一个文件夹也是一个文件，所以也对应一个 inode

inode 在内核中的定义如下

struct ext4_inode {

    	__le16	i_mode;		/* File mode */
    	__le16	i_uid;		/* Low 16 bits of Owner Uid */
    	__le32	i_size_lo;	/* Size in bytes */
    	__le32	i_atime;	/* Access time */
    	__le32	i_ctime;	/* Inode Change time */
    	__le32	i_mtime;	/* Modification time */
    	__le32	i_dtime;	/* Deletion Time */
    	__le16	i_gid;		/* Low 16 bits of Group Id */
    	__le16	i_links_count;	/* Links count */
    	__le32	i_blocks_lo;	/* Blocks count */
    	__le32	i_flags;	/* File flags */
    ......
    	__le32	i_block[EXT4_N_BLOCKS];/* Pointers to blocks */
    	__le32	i_generation;	/* File version (for NFS) */
    	__le32	i_file_acl_lo;	/* File ACL */
    	__le32	i_size_high;
    ......
    };

*  i\_mode：文件的读写权限
 *  i\_uid：属于哪个用户
 *  i\_gid：属于哪个组
 *  i\_size\_lo：文件大小
 *  i\_blocks\_lo：文件占了多少块

ls命令获取文件信息，就是从这里面取出来的

*  i\_atime：Access time 最近一次访问的时间
 *  i\_ctime：最近一个修改文件的时间（修改文家属性或者内容都会改变）
 *  i\_mtime：最近一次修改文件内容的时间

上面说的，“每个文件会被分为几块，这些块的位置在哪里“，这些都保存在 inode 中的 i\_block 中

具体是如何保存的？先看 EXT4\_N\_BLOCKS 的定义，总共有 15 项

#define	EXT4_NDIR_BLOCKS		12
    #define	EXT4_IND_BLOCK			EXT4_NDIR_BLOCKS
    #define	EXT4_DIND_BLOCK			(EXT4_IND_BLOCK + 1)
    #define	EXT4_TIND_BLOCK			(EXT4_DIND_BLOCK + 1)
    #define	EXT4_N_BLOCKS			(EXT4_TIND_BLOCK + 1)

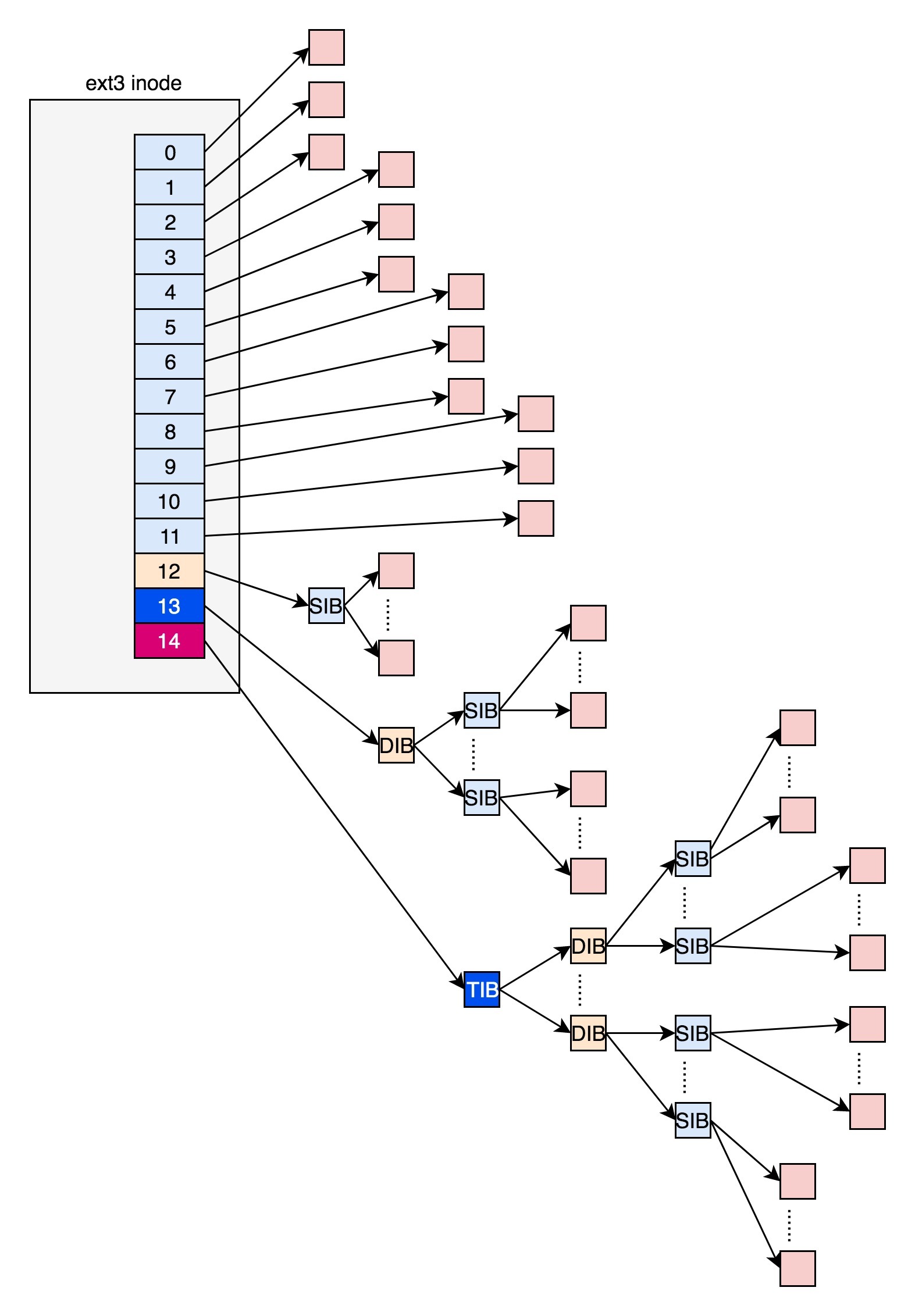

在 ext2 和 ext3 中，前12项直接保存文件存储的块的位置，也就是直接通过 i\_block\[0-11\] 就可以直接得到存储文件内容块的位置

![img][img 1]

一个块的大小默认是 4K，显然，如果文件太大，12块是放不下的。当我们放在 i\_block\[12\] 的时候，就不能直接存放数据块的位置了，这时候我们将其指向一个块，但是这个块不存放文件内容，而是存放其它数据块的位置，这个块我们称之为 **间接块**

接下俩的 i\_block\[13\] 和 i\_block\[14\] 也是一样的道理，分别是 **二次间接** 和 **三次间接**，通过这样的方式，一个 inode 可以指向的数据块空间就非常大了

但是这里有一个显著的缺点，对于大文件，因为间接块的缘故，需要多次读取磁盘，才能找到相应的块，这样子访问速度就比较慢

这样子，ext4 做了一定的改进，引入了一个新概念，叫做 **Extents**

下面来解释以下 Extents

假设一个文件有128M，那么就需要 32K 个块。如果按照 ext2 和 ext3 这样的方式存放，那么数据块会非常分散，数量非常多。但是 Extents 可以存放连续的块，也就是我们可以在128M的连续空间记录到一个 Extents里面。这样子，文件的读写性能就提高了，文件碎片就减少了

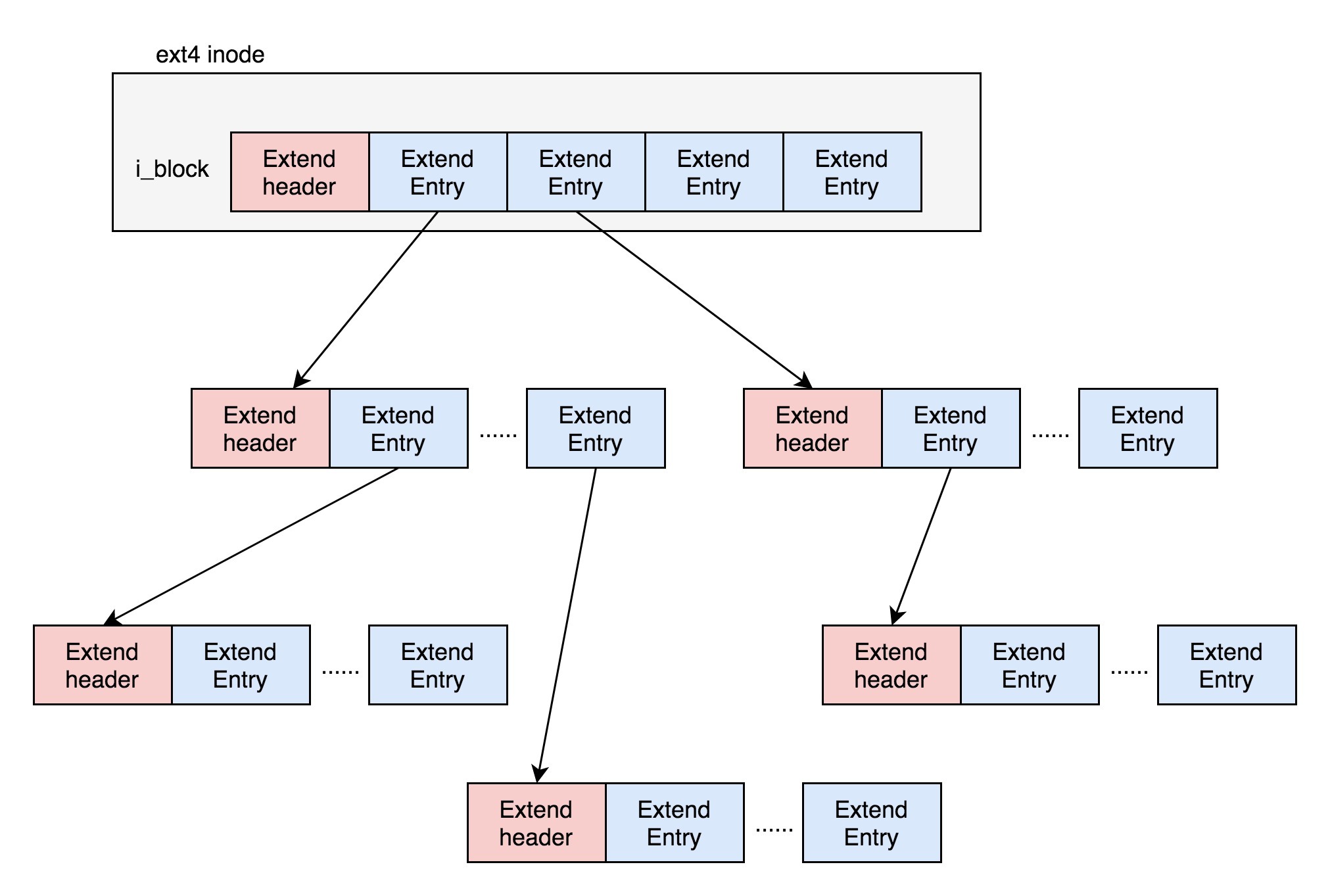

Extents 是如何保存数据块的，它起始存储成一棵树

![img][img 2]

树有一个一个的节点，有分支节点，也有叶子节点。每个节点都有一个头部，叫做 ext4\_extent\_header，定义如下

struct ext4_extent_header {

    	__le16	eh_magic;	/* probably will support different formats */
    	__le16	eh_entries;	/* number of valid entries */
    	__le16	eh_max;		/* capacity of store in entries */
    	__le16	eh_depth;	/* has tree real underlying blocks? */
    	__le32	eh_generation;	/* generation of the tree */
    };

eh\_entries 表示这个节点里面有多少项

这里的项分为两种，如果是叶子节点，那么节点里的项会指向硬盘上的连续块的地址，我们称为数据节点 ext4\_extent；如果是分支节点，那么节点里的项就会指向分支节点或者叶子节点，我们称之为索引节点 ext4\_extent\_idx。这两种类型的项大小都是12字节，定义如下

/*
     * This is the extent on-disk structure.
     * It's used at the bottom of the tree.
     */
    struct ext4_extent {

    	__le32	ee_block;	/* first logical block extent covers */
    	__le16	ee_len;		/* number of blocks covered by extent */
    	__le16	ee_start_hi;	/* high 16 bits of physical block */
    	__le32	ee_start_lo;	/* low 32 bits of physical block */
    };
    /*
     * This is index on-disk structure.
     * It's used at all the levels except the bottom.
     */
    struct ext4_extent_idx {

    	__le32	ei_block;	/* index covers logical blocks from 'block' */
    	__le32	ei_leaf_lo;	/* pointer to the physical block of the next *
    				 * level. leaf or next index could be there */
    	__le16	ei_leaf_hi;	/* high 16 bits of physical block */
    	__u16	ei_unused;
    };

其中一个 ext4\_extent 就可以指向128MB连续的数据块

在 ext4\_inode 中，i\_block 是一个15个32位元素的数据，总共有60个字节

而 ext4\_extent\_header 大小为12字节，ext4\_extent 的大小为12字节

所以 单纯靠 inode 中的 i\_block 就可以存储1个 ext4\_extent\_header 和4个 ext4\_extent

而1个 ext4\_extent 就可以指向一大片连续的块，所以对于文件不大，这样子完全足够；如果文件太大，没有足够的连续块空间，那么就需要裂变成一棵树

除了根节点，其他节点都存放在一个块 4K 里面，4K 扣除 ext4\_extent\_header 的12个字节，还能存储340项，每个 ext4\_extent 可以指向 128MB 连续的数据块，所以340个 extent 能够表达的最大小为 42.5 G，这已经非常大了

## 二、inode 位图和块位图 ##

到这里，我们知道了，磁盘中肯定有一系列的 inode 和一系列的块排列起来

接下来的问题是，如果要保存一个 inode 或者一个数据块，应该存放到磁盘上的哪个位置？拿到要将所有的 inode 列表和块列表扫面一遍，然后找个空位放吗？

显然，这样子的效率是非常低的。所以在文件系统中，我们需要专门弄一块来保存 inode 的位图。这这4k里面，每一位对应一个 inode，如果为1，就表示这个 inode 被占用，如果为0，就表示没被用。同样的，也弄了一块来保存 block 的位图

接下来看位图在Linux内核中是如何起作用的。上一篇文章讲过，如果创建一个新文件，通过调用 open，然后指定参数 O\_CREAT。这表示当文件找不到的时候，就创建一个。open 是一个系统调用，对应内核的 sys\_open，定义如下

SYSCALL_DEFINE3(open, const char __user *, filename, int, flags, umode_t, mode)
    {

    	if (force_o_largefile())
    		flags |= O_LARGEFILE;


    	return do_sys_open(AT_FDCWD, filename, flags, mode);
    }

这里重点看对于 inode 的操作

调用链为：do\_sys\_open -> do\_filp\_open -> path\_openat -> do\_last -> lookup\_open，这个调用链的逻辑是，要打开一个文件，先根据路径找文件夹，如果发现文件夹下面没有这个文件，同时又设置了 O\_CREAT，就说明我们需要在这个文件夹下面创建一个文件，这就需要一个新的 inode

static int lookup_open(struct nameidata *nd, struct path *path,
    			struct file *file,
    			const struct open_flags *op,
    			bool got_write, int *opened)
    {

    ......
    	if (!dentry->d_inode && (open_flag & O_CREAT)) {

    ......
    		error = dir_inode->i_op->create(dir_inode, dentry, mode,
    						open_flag & O_EXCL);
    ......
    	}
    ......
    }

创建新的 inode，需要调用 dir\_inode->i\_op->create。它的定义如下

const struct inode_operations ext4_dir_inode_operations = {

    	.create		= ext4_create,
    	.lookup		= ext4_lookup,
    	.link		= ext4_link,
    	.unlink		= ext4_unlink,
    	.symlink	= ext4_symlink,
    	.mkdir		= ext4_mkdir,
    	.rmdir		= ext4_rmdir,
    	.mknod		= ext4_mknod,
    	.tmpfile	= ext4_tmpfile,
    	.rename		= ext4_rename2,
    	.setattr	= ext4_setattr,
    	.getattr	= ext4_getattr,
    	.listxattr	= ext4_listxattr,
    	.get_acl	= ext4_get_acl,
    	.set_acl	= ext4_set_acl,
    	.fiemap         = ext4_fiemap,
    };

这里定义了文件夹 inode 的操作集，create 对应 ext4\_create

接下来的调用链是：ext4\_create -> ext4\_new\_inode\_start\_handle -> \_\_ext4\_new\_node。在 \_\_ext4\_new\_node 函数中，会创建新的 inode

struct inode *__ext4_new_inode(handle_t *handle, struct inode *dir,
    			       umode_t mode, const struct qstr *qstr,
    			       __u32 goal, uid_t *owner, __u32 i_flags,
    			       int handle_type, unsigned int line_no,
    			       int nblocks)
    {

    ......
    inode_bitmap_bh = ext4_read_inode_bitmap(sb, group);
    ......
    ino = ext4_find_next_zero_bit((unsigned long *)
    					      inode_bitmap_bh->b_data,
    					      EXT4_INODES_PER_GROUP(sb), ino);
    ......
    }

这里的逻辑是，从文件系统读取 inode 位图，找到下一个0，也就下一个空闲的 inode

对于 block 位图，在写入文件的时候，也有这个过程

## 三、文件系统的格式 ##

看起来，我们可以 inode 位图和 block 位图来创建文件了。但是如果仔细算一算，还是有问题

数据块的位图存放在一个块里面，也就是4K大小，总共 4\*1024\*8 = 2^15 个位。一个数据块大小为 4K，所以可以表示 2^15 \* 4K = 128M，也就是一个块的位图最多只能表示128M大小的连续数据块

这是否太小了，所以又分为一个一个的块组，每个块组里面有 **一个块的位图 + 一系列的块** 外加 **一个块的 inode 位图 + 一系列的inode结构**，大小最大为128M

对于块组，我们需要一个数据结构来表示（ext4\_group\_desc）。这里面有 inode 位图（bg\_inode\_bitmap\_lo）、块位图（bg\_block\_bitmap\_lo）、inode 列表（bg\_inode\_table\_lo）

这样一个一个的块组，就基本构成了整个文件系统的结构。因为块组有多个，所以块组描述符也组成了一个列表，我们称之为**块组描述符**

当然，我们还需要一个数据结构，对整个文件系统进行描述，这个就是**超级块**（ext4\_super\_block）。这里里面有整个文件系统一共有多少个 inode（s\_inodes\_count）；一共有多少块（s\_block\_count\_lo）；每个块组有多少个 inode（s\_inodes\_pre\_group）；每个块组有多少块（s\_blocks\_per\_group）等。这些都是全局信息

如果是一个启动盘，我们需要预留一块区域作为引导区，所以第一个块组前面要预留 1K，用于启动引导区

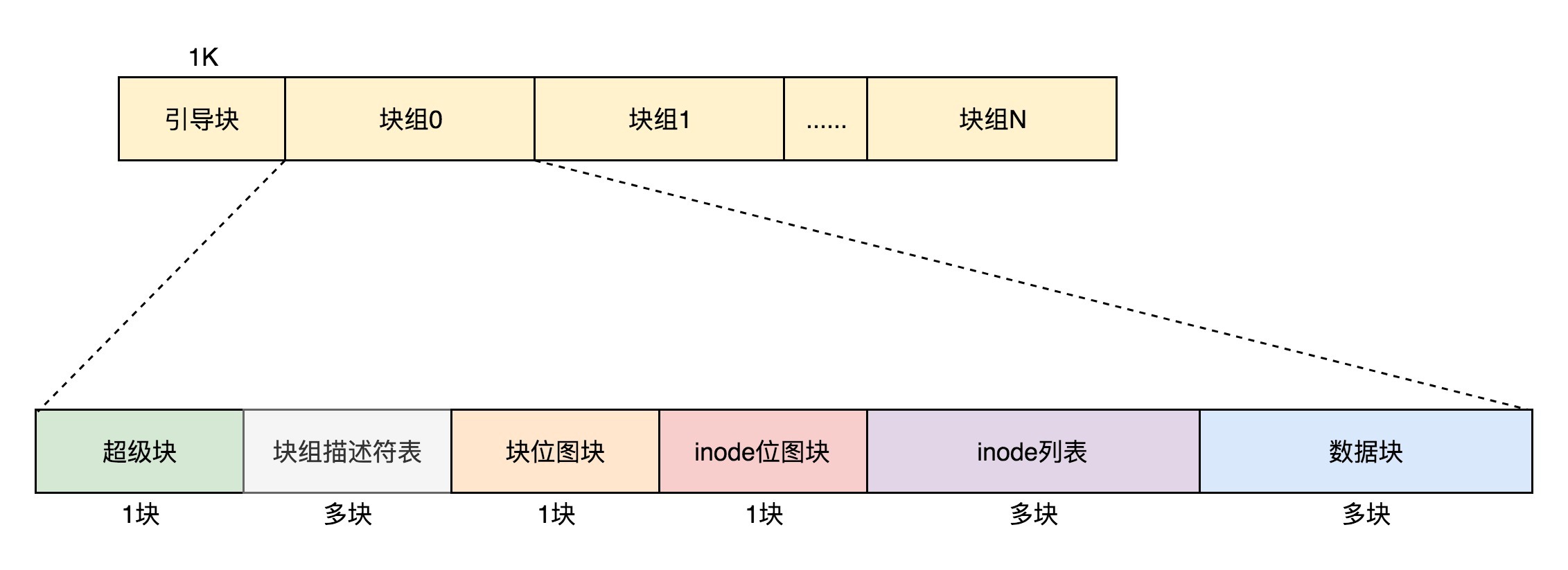

最终，整个文件系统就变成下面这样

![img][img 3]

这里需要注意的是，超级块和块组描述符都是比较重要的全局信息，如果这些信息损坏，那比损坏一个文件严重多了。所以对于这两部分数据，需要做好备份，但是采用不同的备份策略

默认情况下，超级块和块组都有副本保存在每一个块组里面

如果开启 sparse\_super 特性，超级块和块组描述符的副本只会保存在块组索引为 0、3、5、7 的整数幂里

对于超级块来说，超级块不是很大，所以备份多也没关系

但是对于块组描述符表来讲，如果每个块组里面都保存一份块组描述符表，一方面是浪费空间；一方面是由于一个块组最大128M，而块组描述符有多少项，就限制了有多少个块组，整个文件系统的大小 = 128M \* 块组总数，这样子，文件系统的大小就被限制住了

我们改进的思路就是引入 **Meta Block Groups 特性**

首先，块组描述符表不会保存所有块组的描述符了，而是讲块组分为多个组，我们称为**元块组**（Meta Block Groups）。一个元块组包含64个块组，也就是一个元块组的块组描述符表仅仅包含64个块组描述符

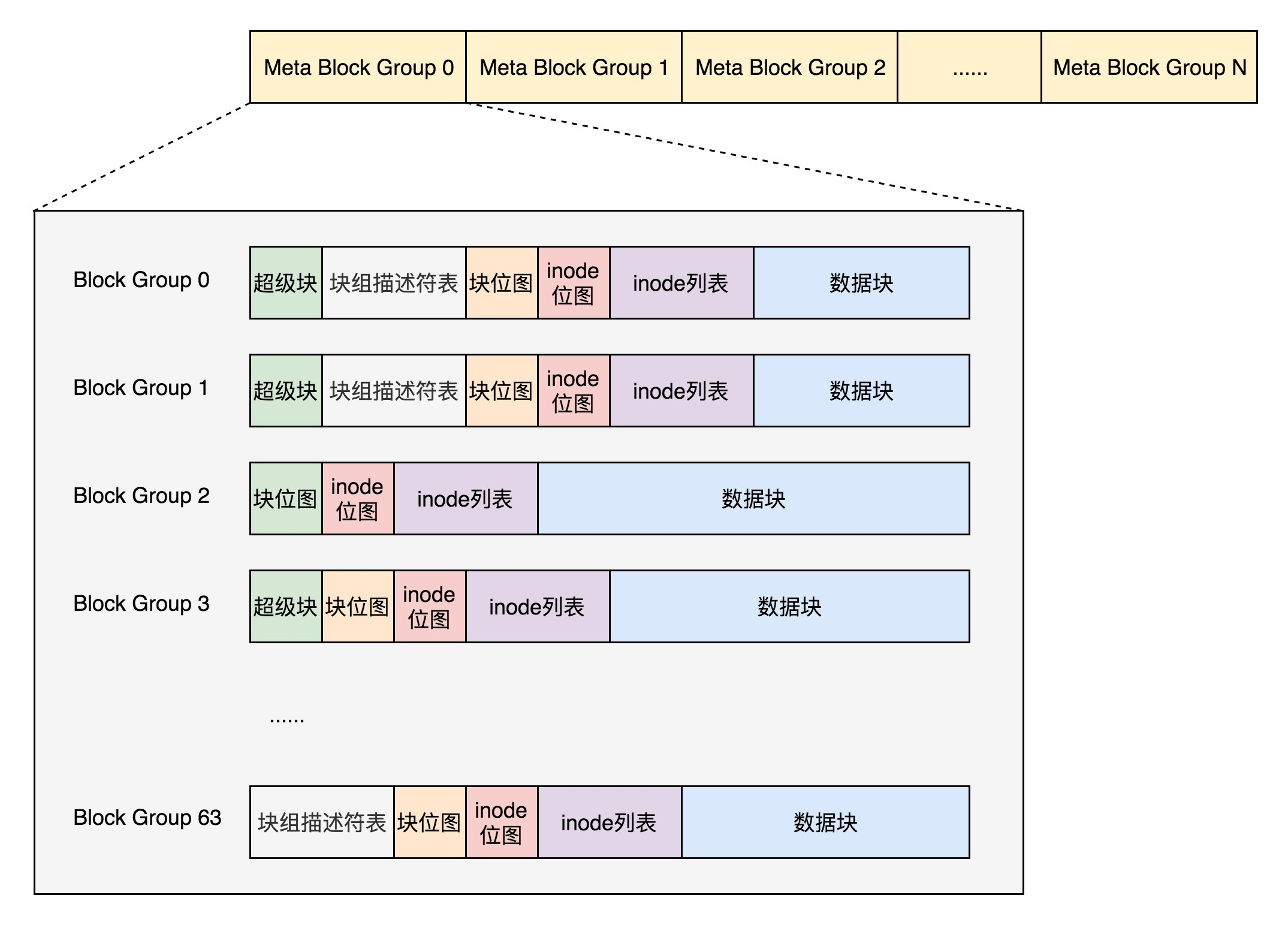

假设一共有256个块组，原来是一整个块组描述符表有256项，现在是分为4个元块组，每个元块组有64个块组，所以每个元块组的块组描述符表就有64个块组描述符，这就小得多了，而且这四个元块组是自己备份自己的

![img][img 4]

图中，每个元块组包含64个块组，其中有其对应的块组描述符表，分别在该元块组的第一项和第二项以及最后一项备份

这样可以发挥 ext4 的48位块寻址的优势了，在超级块 ext4\_super\_block 的定义中，我们可以看到块寻址的高位和低位，均为32位，其中有用的是48位，2^48个块是 1EB

struct ext4_super_block {

    ......
    	__le32	s_blocks_count_lo;	/* Blocks count */
    	__le32	s_r_blocks_count_lo;	/* Reserved blocks count */
    	__le32	s_free_blocks_count_lo;	/* Free blocks count */
    ......
    	__le32	s_blocks_count_hi;	/* Blocks count */
    	__le32	s_r_blocks_count_hi;	/* Reserved blocks count */
    	__le32	s_free_blocks_count_hi;	/* Free blocks count */
    ......
    }

## 四、目录的存储形式 ##

通过前面的描述，我们知道一个普通文件是如何存储的。有一类特殊的文件 —— 目录，它是如何保存的呢？

起始目录也是个文件，也有 inode，inode 也指向一些块。和普通文件不同的是，普通文件的块保存的是文件的信息，而目录文件的块保存的是一项一项的文件信息。这些信息我们称为 ext4\_dir\_entry

从代码看，有两个版本，在成员变量几乎没有差别，只不过第二个版本 ext4\_dir\_entry\_2 是讲一个 16位的 name\_len，变成了一个8位的 name\_len 和 8位的 file\_type

struct ext4_dir_entry {

    	__le32	inode;			/* Inode number */
    	__le16	rec_len;		/* Directory entry length */
    	__le16	name_len;		/* Name length */
    	char	name[EXT4_NAME_LEN];	/* File name */
    };
    struct ext4_dir_entry_2 {

    	__le32	inode;			/* Inode number */
    	__le16	rec_len;		/* Directory entry length */
    	__u8	name_len;		/* Name length */
    	__u8	file_type;
    	char	name[EXT4_NAME_LEN];	/* File name */
    };

在目录文件的块中，最简单的保存格式就是列表，就是一项一项地讲 ext4\_dir\_entry\_2 列在那里

每一项都保存这文件名 和 inode 编号，通过这个 inode 编号就可以找到文件对应的真正的 inode，然后就可以查看文件了

第一项为 “.”，表示当前目录；第二项为 “…”，表示上一级目录

有时候目录下的文件太多，一项一项去查找太慢了，于是我们添加了索引模式

如果 inode 中设置了 EXT4\_INDEX\_FL 标志，则目录文件的块的组织形式就会发生变化，如下定义

struct dx_root
    {

    	struct fake_dirent dot;
    	char dot_name[4];
    	struct fake_dirent dotdot;
    	char dotdot_name[4];
    	struct dx_root_info
    	{

    		__le32 reserved_zero;
    		u8 hash_version;
    		u8 info_length; /* 8 */
    		u8 indirect_levels;
    		u8 unused_flags;
    	}
    	info;
    	struct dx_entry	entries[0];
    };

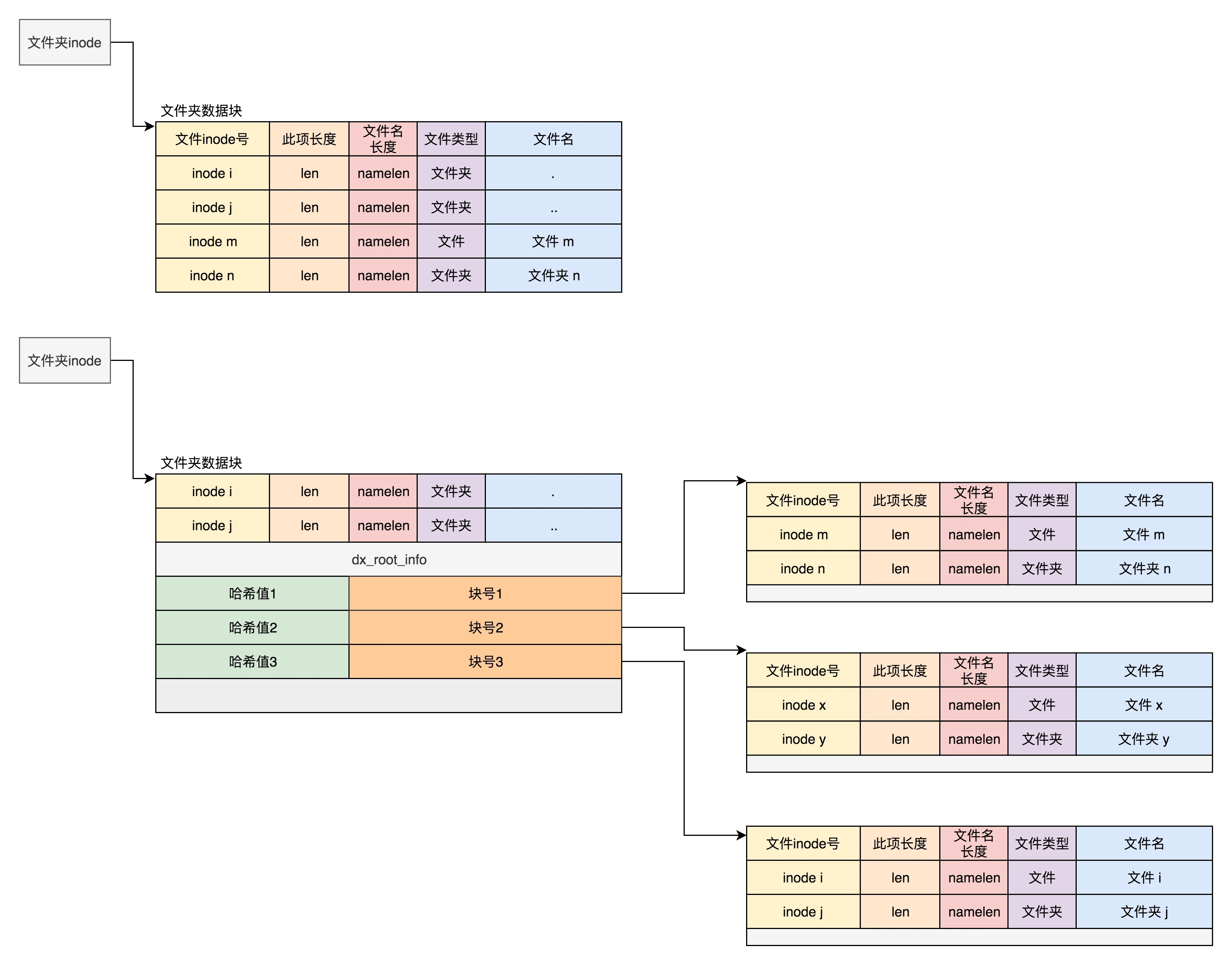

首先出现的还是差不多，第一项是 ”.“，表示当前目录，第二项是 ”…“，表示上一级目录，这两个是不变的。接下来开始发生变化，是一个 dx\_root\_info 的结构，其中重要的成员是 indirect\_levels，表示间接索引的层次

接下来就是索引项 dx\_entry，定义如下

struct dx_entry
    {

    	__le32 hash;
    	__le32 block;
    };

查找文件时，首先通过名称获取哈希值，如果哈希能够匹配上，表明这个文件的信息在相应的块中，然后打开这个块，如果里面不在是索引，而是索引树的叶子节点的话，那么这里面就是一项一项的 ext4\_dir\_entry\_2，只需要按照文件名来查找就行

![img][img 5]

## 五、软链接和硬链接的存储格式 ##

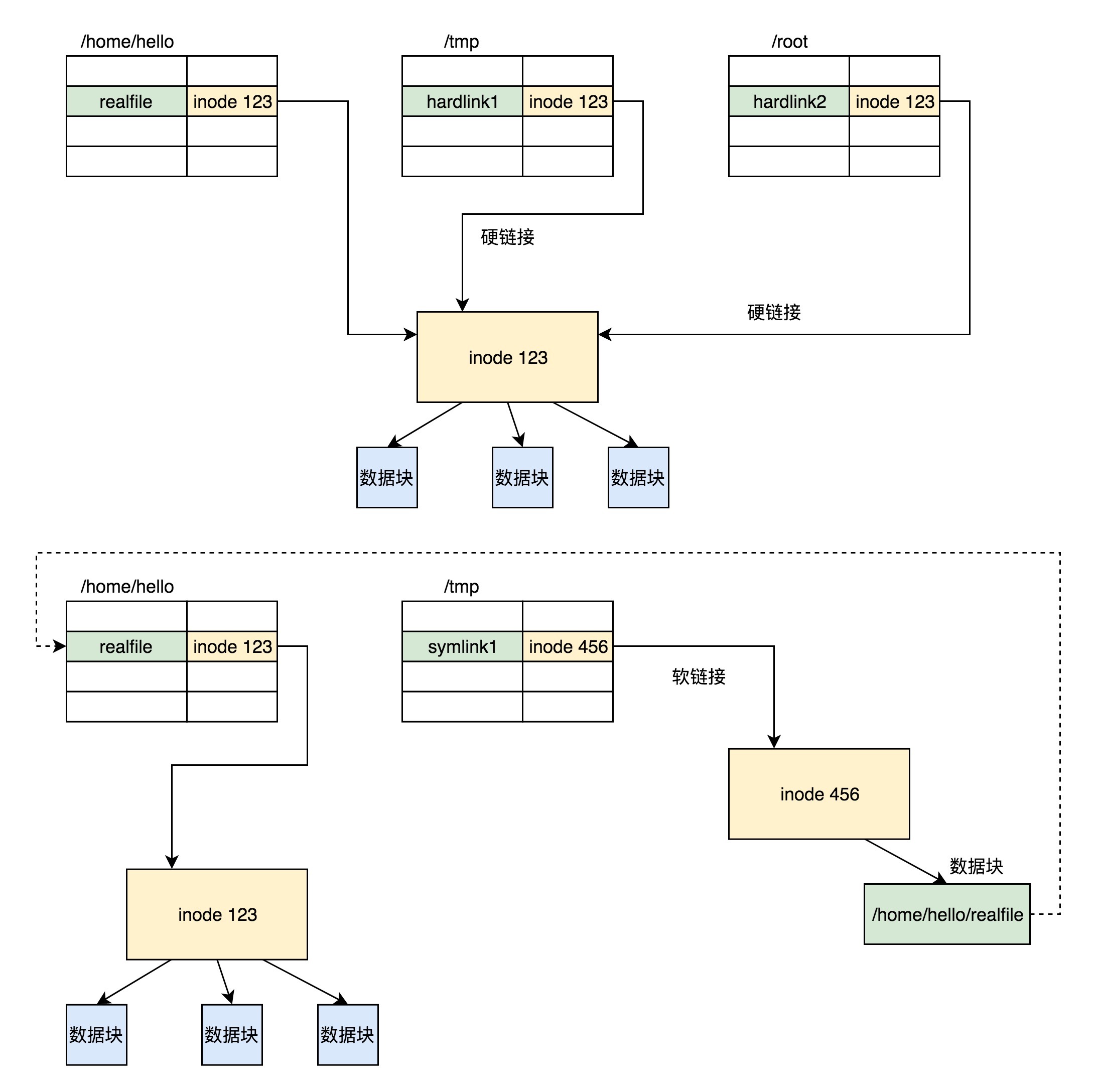

所谓的链接，可以理解为文件的别名，链接有两种，软链接和硬链接，可以通过下面命令创建

ln [参数][源文件或目录][目标文件或目录]

ln -s 是创建软链接，不带 -s 是创建硬链接，它们有什么区别呢？

首先查找文件首先是通过目录文件的文件列表进行查找的

对于硬链接，只是在目录文件的文件列表中增加一项，而这一项的 inode 指向原文件的 inode，并没有创建新的inode，这种方式是无法跨文件系统的

对于软链接，在目录文件的文件列表中增添一项，然后再创建一个新的 inode，inode 的数据块里的内容是指向另一个文件，这种方式可以跨文件系统，并且原文件被删除，那么软链接文件还存在

![img][img 6]

## 六、总结 ##

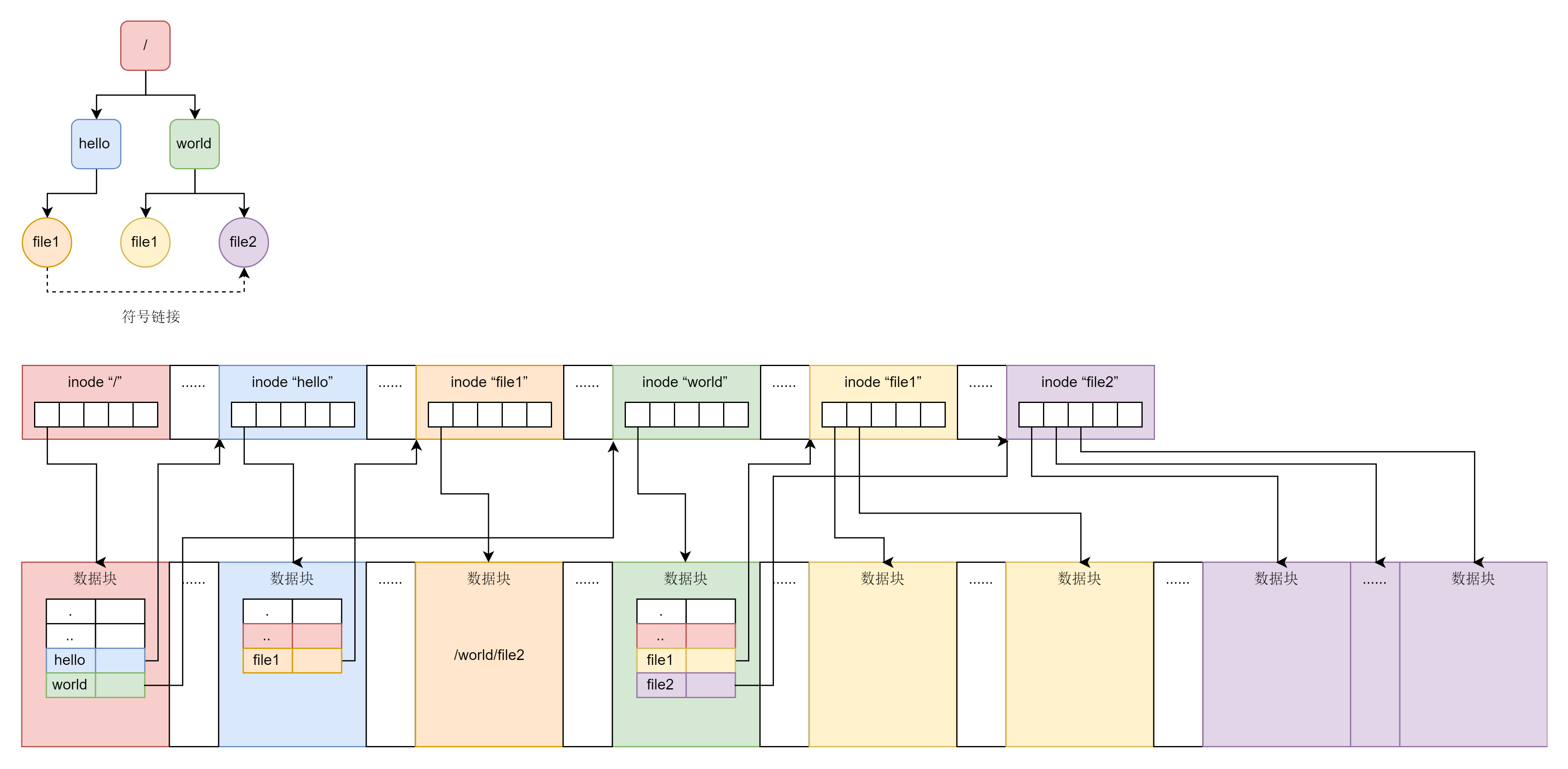

对于我们最常用到的两个概念是，一个是 inode，一个是数据块

无论是文件还是目录，都是一个文件，它们都有自己的 inode，每个 inode 指向相应的数据块

普通文件的数据块存放着文件信息

目录文件的数据块存放的是一项一项的文件信息，每一项都包含 文件名 和 inode 编号，用于找到文件对应的 inode
