【TensorFlow】使用LeNet-5模型实现mnist手写数字识别

待我称王封你为后i 2023-06-21 12:29 19阅读 0赞

# LeNet-5 模型 #

LeNet-5是卷积神经网络（CNN）中较简单的一个网络模型，在学习LeNet-5之前，最好先去了解以下卷积神经网络的基本概念与过程。

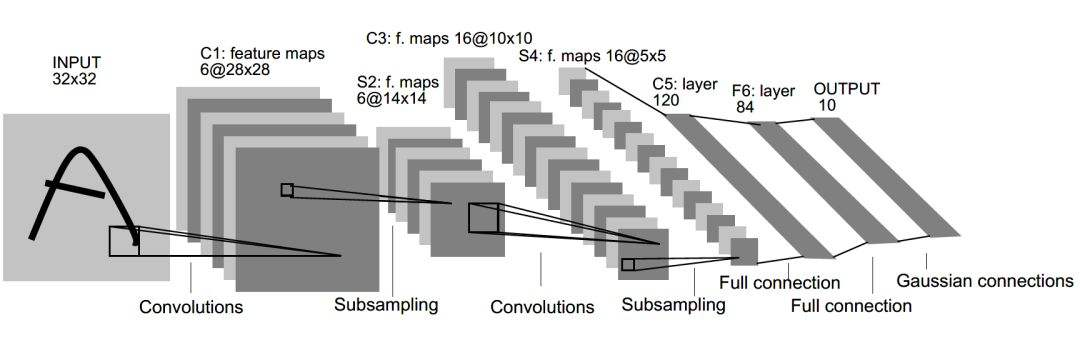

LeNet-5模型总共有7层，下图展示了LeNet-5模型的结构。
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1NlZV9TdGFy_size_16_color_FFFFFF_t_70]
**第一层：卷积层**
输入为：32×32×1，由于过滤器尺寸为5×5，深度为6，步长为1，不使用全0填充。所以输出为：（32-5）÷1 +1=28，即28×28×6。本层有5×5×1×6+6=156个参数，由于下一层有28×28×6=4704个节点，每个节点和5×5=25个当前层节点相连，所以本层卷积层有4704×（25+1）=122304个连接。

**第二层：池化层**
输入为：28×28×6，采用过滤器大小为2×2，步长为2，所以输出为：（28-2）÷2+1=14，即14×14×6。

**第三层：卷积层**
输入为：14×14×6，由于过滤器尺寸为5×5，深度为16，步长为1，不使用全0填充。所以输出为：（14-5）÷1+1=10，即10×10×16。本层有5×5×6×16+16=2416个参数，有10×10×16×（5×5+1）=41600个连接。

**第四层：池化层**
输入为：10×10×16，采用过滤器大小为2×2，步长为2，所以输出为：（10-2）÷2+1=5，即5×5×16。

**第五层：全连接层（卷积层）**
输入为：5×5×16，如果将5×5×16矩阵节点拉成一个向量，本层输出节点个数：120，总共有5×5×16×120+120=48120个参数。

**第六层：全连接层**
输入节点个数为120个，输出节点个数为84个，总共有120×84+84=10164个。

**第七层：全连接层**
输入节点个数为84个，输出节点个数为10个，总共有84×10+10=850个。

通过TensorFlow的程序来实现一个类似LeNet-5模型的卷积神经网络来解决mnist数字识别问题。

# 代码 #

## 程序1：`mnist_inference.py` ##

该部分为LeNet-5的实现过程。

# -*- coding: utf-8 -*-
    import tensorflow as tf

    # 配置神经网络的参数
    INPUT_NODE = 784  # 输入层的节点数。图像像素为24*24=784
    OUTPUT_NODE = 10  # 输出层的节点数。等于类别的数目，0~9共10个数。

    # 定义与样本数据相关的参数
    IMAGE_SIZE = 28
    NUM_CHANNELS = 1
    NUM_LABELS = 10

    # 第一层卷积层的尺寸和深度
    CONV1_DEEP = 32
    CONV1_SIZE = 5

    # 第二层卷积层的尺寸和深度
    CONV2_DEEP = 64
    CONV2_SIZE = 5

    # 全连接层的节点个数
    FC_SIZE = 512


    def inference(input_tensor, train, regularizer):
        with tf.variable_scope('layer1-conv1'):
            conv1_weights = tf.get_variable("weight",
                                            [CONV1_SIZE, CONV1_SIZE, NUM_CHANNELS, CONV1_DEEP],
                                            # 参数一、二：过滤器得尺寸；参数三：当前层得深度；参数四：过滤器的深度
                                            initializer=tf.truncated_normal_initializer(stddev=0.1))

            conv1_biases = tf.get_variable("bias",
                                           [CONV1_DEEP],
                                           initializer=tf.constant_initializer(0.0))

            conv1 = tf.nn.conv2d(input_tensor,
                                 conv1_weights,
                                 strides=[1, 1, 1, 1],  # 1、4位置固定为1；2、3位为不同维度上的步长，通常为1
                                 padding='SAME')  # SAME表示添加0填充；VALID表示不添加
            relu1 = tf.nn.relu(tf.nn.bias_add(conv1, conv1_biases))

        # 实现第二层池化层的前向传播过程。这里选用最大池化层，池化层过滤器的边长为2，
        # 使用全0填充且移动的步长为2。这一层的输入是上一层的输出，也就是28x28x32 #的矩阵。输出为14x14x32的矩阵。
        with tf.name_scope('layer2-pool1'):
            pool1 = tf.nn.max_pool(relu1,
                                   ksize=[1, 2, 2, 1],
                                   strides=[1, 2, 2, 1],
                                   padding='SAME')

        # 声明第三层卷积层的变量并实现前向传播过程。这一层的输入为14x14x32的矩阵。输出为14x14x64的矩阵。
        # 通过tf.get_variable的方式创建过滤器的权重变量和偏置项变量。
        with tf.variable_scope('layer3-conv2'):
            conv2_weights = tf.get_variable("weight",
                                            [CONV2_SIZE, CONV2_SIZE, CONV1_DEEP, CONV2_DEEP],
                                            initializer=tf.truncated_normal_initializer(stddev=0.1))
            conv2_biases = tf.get_variable("bias",
                                           [CONV2_DEEP],
                                           initializer=tf.constant_initializer(0.0))

            conv2 = tf.nn.conv2d(pool1,
                                 conv2_weights,
                                 strides=[1, 1, 1, 1],
                                 padding='SAME')
            relu2 = tf.nn.relu(tf.nn.bias_add(conv2, conv2_biases))

        with tf.name_scope('layer4-pool2'):
            pool2 = tf.nn.max_pool(relu2,
                                   ksize=[1, 2, 2, 1],
                                   strides=[1, 2, 2, 1],
                                   padding='SAME')

        pool_shape = pool2.get_shape().as_list()
        nodes = pool_shape[1] * pool_shape[2] * pool_shape[3]
        # 通过tf.reshape函数将第四层的输出编程一个batch的向量
        reshaped = tf.reshape(pool2, [pool_shape[0], nodes])

        # 声明第五层全连接层的变量并实现前向传播过程。这一层的输入是拉直之后的一组向量，
        # 向量长度为3136，输出是一组长度为512的向量。此处引入了 dropout的概念。
        # dropout在训练时会随机将部分节点的输出改为0。dropout可以避免过拟合问题，从而使得模型在测试数据上的效果更好。
        # dropout一般只在全连接层而不是卷积层或者池化层使用。
        with tf.variable_scope('layer5-fc1'):
            fc1_weights = tf.get_variable("weight",
                                          [nodes, FC_SIZE],
                                          initializer=tf.truncated_normal_initializer(stddev=0.1))

            # 只有全连接层的权重需要加入正则
            # 当给出了正则化生成函数时，将当前变量的正则化损失加入名字为losses的集合。
            # 在这里使用了add_to_collection函数将一个张量加入一个集合，而这个集合的名称为losses。
            if regularizer != None:
                tf.add_to_collection('losses', regularizer(fc1_weights))

            fc1_biases = tf.get_variable("bias",
                                         [FC_SIZE],
                                         initializer=tf.constant_initializer(0.1))
            fc1 = tf.nn.relu(tf.matmul(reshaped, fc1_weights) + fc1_biases)
            if train: fc1 = tf.nn.dropout(fc1, 0.5)

        # 声明第六层全连接层的变量并实现前向传播过程。这一层的输入为一组长度为512的向量，
        # 输出为一组长度为10的向量。这一层的输出通过Softmax之后就得到了最后的分类结果。
        with tf.variable_scope('layer6-fc2'):
            fc2_weights = tf.get_variable("weight",
                                          [FC_SIZE, NUM_LABELS],
                                          initializer=tf.truncated_normal_initializer(stddev=0.1))

            if regularizer != None:
                tf.add_to_collection('losses', regularizer(fc2_weights))

            fc2_biases = tf.get_variable("bias",
                                         [NUM_LABELS],
                                         initializer=tf.constant_initializer(0.1))
            logit = tf.matmul(fc1, fc2_weights) + fc2_biases

        return logit

## 程序2：`mnist_train.py` ##

该部分为模型的训练函数，需要**自行更改模型的保持目录以及模型的名称**。

# -*- coding: utf-8 -*-

    import tensorflow as tf
    import numpy as np

    from tensorflow.examples.tutorials.mnist import input_data

    # 加载mnist_inference.py中定义的常量和前向传播的函数
    import mnist_inference

    # 配置实现指数衰减学习率的相关参数
    BATCH_SIZE = 100  # 数字越小时，训练过程越接近随机梯度下降；数字越大时，训练越接近梯度下降
    LEARNING_RATE_BASE = 0.01  # 基础的学习率
    LEARNING_RATE_DECAY = 0.99  # 学习率的衰减系数

    # 配置实现正则化的相关参数
    REGULARAZTION_RATE = 0.0001  # 正则化项的权重

    # 配置实现滑动平均模型的相关参数
    MOVING_AVERAGE_DECAY = 0.99  # 滑动平均模型的衰减率

    # 迭代次数
    TRAINING_STEPS = 8000


    def train(mnist):
        """ 定义输入输出placeholder，其中mnist_inference.INPUT_NODE为784，mnist_inference.OUTPUT_NODE为10。 TensorFlow提供了tf.contrib.layers.l2_regularizer函数，它可以返回一个函数， 这个函数可以计算一个给定参数的l2正则化项的值。类似的， tf.contrib.layers.l1_regularizer可以计算L1正则化项的值 """
        # 调整输入数据placeholder的格式，输入为一个四维矩阵。第一维表示一个batch中样例的个数；
        # 第二维和第三维表示图片的尺寸；第四维表示图片的深度，对于RBG格式的图片，深度为5。
        x = tf.placeholder(tf.float32, [BATCH_SIZE,
                                        mnist_inference.IMAGE_SIZE,
                                        mnist_inference.IMAGE_SIZE,
                                        mnist_inference.NUM_CHANNELS], name='x-input1')

        y_ = tf.placeholder(tf.float32, [None, mnist_inference.OUTPUT_NODE], name='y-input')

        regularizer = tf.contrib.layers.l2_regularizer(REGULARAZTION_RATE)  # 返回一个可以计算l2正则化项的函数

        y = mnist_inference.inference(x, True, regularizer)
        # 直接使用mnist_inference.py中定义的前向传播过程

        global_step = tf.Variable(0, trainable=False)
        # 定义存储训练轮数的变量，这个变量不需要计算滑动平均值，所以这里指定这个变量为不可训练的变量(trainable=False)。
        # 在使用tensorflow训练神经网络时，一般会将代表训练轮数的变量指定为不可训练的参数

        variable_averages = tf.train.ExponentialMovingAverage(MOVING_AVERAGE_DECAY, global_step)
        # 给定滑动平均衰减率和训练轮数的变量，初始化滑动平均类，ExponentialMovingAverage还提供了num_updates参数
        # 来动态设置decay的大小，因此，通过给定训练轮数的变量可以加快训练早期变量的更新速度

        variables_averages_op = variable_averages.apply(tf.trainable_variables())
        # 在所有代表神经网络参数的变量上使用滑动平均。其他辅助变量（比如global_step ）就不需要了。
        # tf.trainable_variables()返回的就是图上集合GraphKeys.TRAINABLE_VARIABLES中的元素。
        # 这个集合的元素就是所有没有指定trainable=False的参数

        cross_entropy = tf.nn.sparse_softmax_cross_entropy_with_logits(logits=y, labels=tf.argmax(y_, 1))
        # 因为交叉熵一般会与softmax回归一起使用，所以TensorFlow对这两个功能进行了统一封装，
        # 并提供了tf.nn.softmax_cross_entropy_with_logits函数。比如：
        # cross_entropy = tf.nn.softmax_cross_entropy_with_logits（y,y_），其中y代表了原始神经网络的输出结果，而y_代表标准答案。
        # 这样通过一个命令就可以得到使用了softmax回归之后的交叉熵。在只有一个正确答案的分类问题中，TensorFlow还提供了
        # tf.nn.sparse_softmax_cross_entropy_with_logits函数来进一步加速计算过程。
        # 注意，tf.argmax(vector, axis=1)，其中axis：0表示按列，1表示按行。返回的是vector中的最大值的索引号，
        # 如果vector是一个向量，那就返回一个值，如果是一个矩阵，那就返回一个向量，
        # 这个向量的每一个元素都是相对应矩阵行的最大值元素的索引号。

        cross_entropy_mean = tf.reduce_mean(cross_entropy)
        loss = cross_entropy_mean + tf.add_n(tf.get_collection('losses'))
        # get_collection返回一个列表，这个列表包含所有这个losses集合中的元素，这些元素就是损失函数的不同部分，
        # 将它们加起来就可以得到最终的损失函数。
        # 其中tf.add_n([p1, p2, p3....])函数是实现一个列表的元素的相加。输入的对象是一个列表，列表里的元素可以是向量、矩阵等

        learning_rate = tf.train.exponential_decay(LEARNING_RATE_BASE,
                                                   global_step,
                                                   mnist.train.num_examples / BATCH_SIZE,
                                                   LEARNING_RATE_DECAY,
                                                   staircase=True)
        train_step = tf.train.GradientDescentOptimizer(learning_rate).minimize(loss, global_step=global_step)
        # 通过exponential_decay函数生成学习率，使用呈指数衰减的学习率，
        # 在minimize函数中传入global_step将自动更新global_step参数，从而使得学习率learning_rate也得到相应更新。

        with tf.control_dependencies([train_step, variables_averages_op]):
            train_op = tf.no_op(name='train')
        # 在训练神经网络模型时，每过一遍数据既需要通过反向传播来更新神经网络中的参数，
        # 又要更新每一个参数的滑动平均值。为了一次完成多个操作，TensorFlow提供了tf.control_dependencies机制

        saver = tf.train.Saver()
        # 初始化TensorFlow持久化类

        with tf.Session() as sess:
            # 初始化所有变量
            init_op = tf.global_variables_initializer()
            sess.run(init_op)

            # 在训练过程中不再测试模型在验证数据上的表现，验证和测试的过程将会有一个独立的程序来完成。
            print("*************开始训练*************")
            for i in range(TRAINING_STEPS):
                xs, ys = mnist.train.next_batch(BATCH_SIZE)

                # 类似地将输入的训练数据格式调整为一个四维矩阵,并将这个调整后的数据传入sess.run过程
                reshaped_xs = np.reshape(xs, (BATCH_SIZE,
                                              mnist_inference.IMAGE_SIZE,
                                              mnist_inference.IMAGE_SIZE,
                                              mnist_inference.NUM_CHANNELS))
                train_op_renew, loss_value, step = sess.run([train_op, loss, global_step],
                                                            feed_dict={ x: reshaped_xs, y_: ys})
                if i % 1000 == 0:
                    # 每1000轮保存一次模型。
                    # 输出当前的训练情况。这里只输出了模型在当前训练batch上的损失函数大小。
                    # 通过损失函数的大小可以大概了解训练的情况。
                    # 在验证数据集上的正确率信息会有一个单独的程序来生成。
                    print("After " + str(step) + " training step, loss on training batch is " + str(loss_value))

                    saver.save(sess, r"E:\Python\deeplearning\LeNet-5\mode1.ckpt", global_step=global_step)
                    # 持久化一个简单的tensorflow模型。注意这里给出了global_step参数，这样可以让每个被
                    # 保存模型的文件名末尾加上训练的轮数，比如“model.ckpt-1000” 表示训练1000轮之后得到的模型。
                    # 通过 saver.save函数将tensorflow模型保存到了C:\Users\Administrator\Desktop\code\tensorflow\model\
                    # model.ckpt文件中。每次保存操作会生成三个文件，这是因为tensorflow会将计算图的结构和图上参数取值分开保存。
                    # 第一个文件为model.ckpt.meta，它保存了tensorflow计算图的结构；第二个文件为model.ckpt，这个文件中保存了
                    # tensorflow程序中每一个变量的取值；最后一个文件为checkpoint文件，这个文件中保存了一个目录下所有的模型文件列表。

            print("*******************训练结束*******************")


    # 主程序入口
    def main(argv=None):
        """ 主程序入口 声明处理MNIST数据集的类，这个类在初始化时会自动下载数据 """
        mnist = input_data.read_data_sets("MNIST_data/", one_hot=True)
        if mnist != None:
            print("*************数据加载完毕*************")
        train(mnist)


    # TensorFlow提供的一个主程序入口，tf.app.run会调用上面定义的main函数
    if __name__ == '__main__':
        tf.app.run()

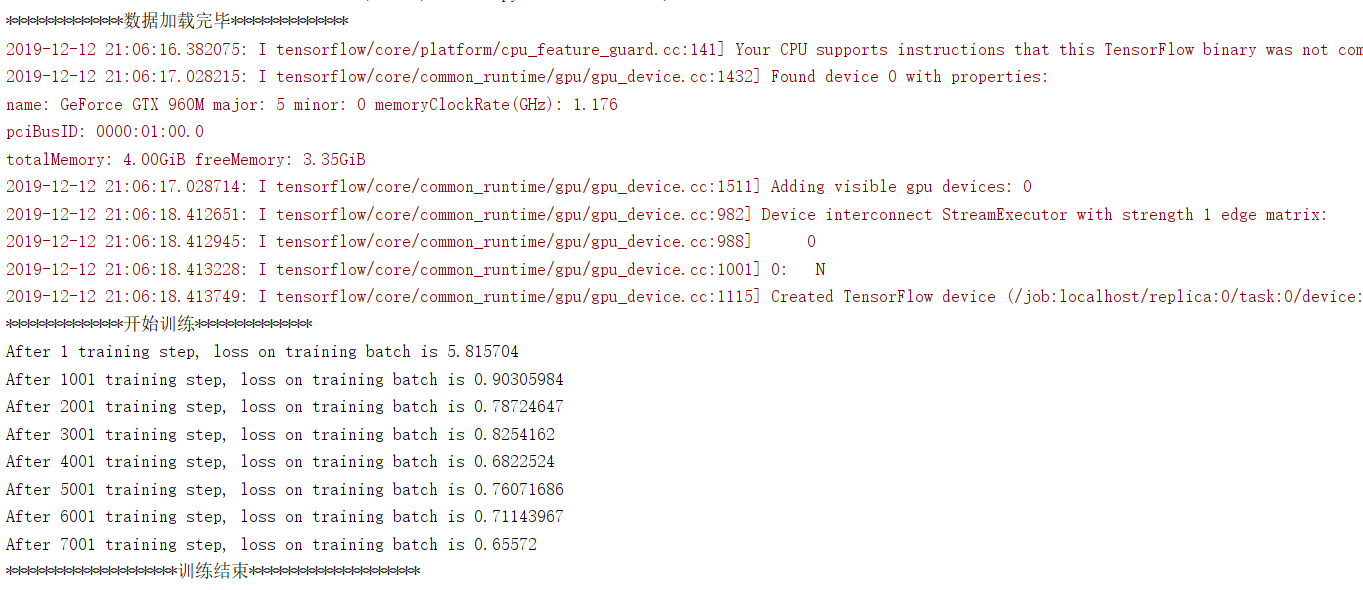

**运行结果**：
（由于我是在gpu环境下使用的tensorflow，所以红字部分是gpu的相关信息，可忽略）
![在这里插入图片描述][watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1NlZV9TdGFy_size_16_color_FFFFFF_t_70 1]

## 程序3：`mnist_eval.py` ##

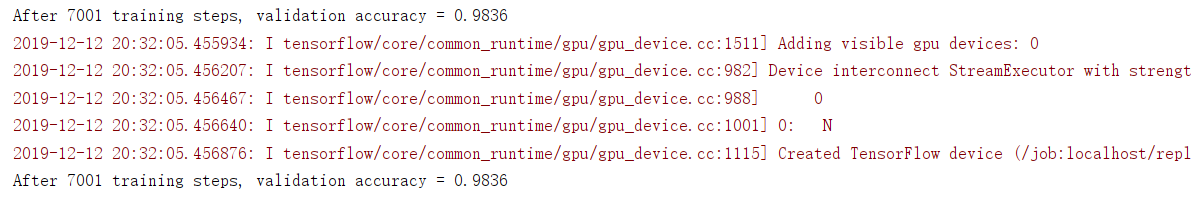

该代码用于测试模型准确率，需要修改模型所在的目录，只要模型的目录即可，不需要模型的名称。

程序2保存模型的目录为（包含模型的名称）：`E:\Python\deeplearning\LeNet-5\mode1.ckpt`
程序3调用模型的目录为（不包含模型的名称）：`E:\Python\deeplearning\LeNet-5`

# -*- coding: utf-8 -*-

    import time
    import tensorflow as tf
    import numpy as np
    from tensorflow.examples.tutorials.mnist import input_data

    # 加载mnist_inference.py和mnist_train.py中定义的常量和前向传播的函数
    import mnist_inference
    import mnist_train

    # 每10秒加载一次最新的模型，并在测试数据上测试最新模型的正确率
    EVAL_INTERVAL_SECS = 10


    def evaluate(mnist):
        with tf.Graph().as_default() as g:  # 将默认图设为g
            # 定义输入输出的格式
            x = tf.placeholder(tf.float32, [mnist.validation.images.shape[0],
                                            mnist_inference.IMAGE_SIZE,
                                            mnist_inference.IMAGE_SIZE,
                                            mnist_inference.NUM_CHANNELS], name='x-input1')
            y_ = tf.placeholder(tf.float32, [None, mnist_inference.OUTPUT_NODE], name='y-input')

            xs = mnist.validation.images
            # 类似地将输入的测试数据格式调整为一个四维矩阵
            reshaped_xs = np.reshape(xs, (mnist.validation.images.shape[0],
                                          mnist_inference.IMAGE_SIZE,
                                          mnist_inference.IMAGE_SIZE,
                                          mnist_inference.NUM_CHANNELS))
            validate_feed = { x: reshaped_xs, y_: mnist.validation.labels}

            # 直接通过调用封装好的函数来计算前向传播的结果
            # 测试时不关注过拟合问题，所以正则化输入为None
            y = mnist_inference.inference(x, None, None)

            # 使用前向传播的结果计算正确率，如果需要对未知的样例进行分类
            # 使用tf.argmax(y, 1)就可以得到输入样例的预测类别
            correct_prediction = tf.equal(tf.argmax(y, 1), tf.argmax(y_, 1))
            # 首先将一个布尔型的数组转换为实数，然后计算平均值
            # 平均值就是网络在这一组数据上的正确率
            # True为1，False为0
            accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))

            # 通过变量重命名的方式来加载模型
            variable_averages = tf.train.ExponentialMovingAverage(mnist_train.MOVING_AVERAGE_DECAY)
            variable_to_restore = variable_averages.variables_to_restore()
            # 所有滑动平均的值组成的字典，处在/ExponentialMovingAverage下的值
            # 为了方便加载时重命名滑动平均量，tf.train.ExponentialMovingAverage类
            # 提供了variables_to_store函数来生成tf.train.Saver类所需要的变量
            saver = tf.train.Saver(variable_to_restore)  # 这些值要从模型中提取

            # 每隔EVAL_INTERVAL_SECS秒调用一次计算正确率的过程以检测训练过程中正确率的变化
            # while True:
            for i in range(2):  # 为了降低个人电脑的压力，此处只利用最后生成的模型对测试数据集做测试
                with tf.Session() as sess:
                    # tf.train.get_checkpoint_state函数
                    # 会通过checkpoint文件自动找到目录中最新模型的文件名
                    ckpt = tf.train.get_checkpoint_state('E:\Python\deeplearning\LeNet-5')     # 文件夹即可
                    if ckpt and ckpt.model_checkpoint_path:
                        # 加载模型
                        saver.restore(sess, ckpt.model_checkpoint_path)
                        # 得到所有的滑动平均值
                        # 通过文件名得到模型保存时迭代的轮数
                        global_step = ckpt.model_checkpoint_path.split('-')[-1]
                        accuracy_score = sess.run(accuracy, feed_dict=validate_feed)  # 使用此模型检验
                        # 没有初始化滑动平均值，只是调用模型的值，inference只是提供了一个变量的接口，完全没有赋值
                        print("After %s training steps, validation accuracy = %g" % (global_step, accuracy_score))
                    else:
                        print("No checkpoint file found")
                        return
                    time.sleep(EVAL_INTERVAL_SECS)
                    # time sleep()函数推迟调用线程的运行，可通过参数secs指秒数，表示进程挂起的时间。


    def main(argv=None):
        mnist = input_data.read_data_sets("MNIST_data/", one_hot=True)
        evaluate(mnist)


    if __name__ == '__main__':
        tf.app.run()

**运行结果**：
（红体字部分可忽略），模型的准确率可到到98.36%
![在这里插入图片描述][20191212210348155.png]

**参考**
1 TensorFlow实战Google深度学习框架（第2版）
2 [基于tensorflow和lenet-5模型实现mnist手写数字识别][tensorflow_lenet-5_mnist]
3 [mnist数据集在LeNet5卷积神经网络 学习总结][mnist_LeNet5_]

[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1NlZV9TdGFy_size_16_color_FFFFFF_t_70]: https://img-blog.csdnimg.cn/20191212205416301.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1NlZV9TdGFy,size_16,color_FFFFFF,t_70
[watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1NlZV9TdGFy_size_16_color_FFFFFF_t_70 1]: https://img-blog.csdnimg.cn/20191212210920508.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1NlZV9TdGFy,size_16,color_FFFFFF,t_70
[20191212210348155.png]: https://img-blog.csdnimg.cn/20191212210348155.png
[tensorflow_lenet-5_mnist]: https://blog.csdn.net/yanchujian88/article/details/80559936
[mnist_LeNet5_]: https://blog.csdn.net/Alvin_FZW/article/details/81240247
