04 ArcGIS Server 10.4.1集群部署（windows server 2012环境）

向右看齐 2023-07-03 06:11 21阅读 0赞

### 安装前准备： ###

*  五台配置相同的虚拟机（windows server 2012数据中心版）
 *  五台虚拟机中拷贝安装包和授权文件
 *  五台虚拟机配置IIS，确保互相访问得到（ping通）
 *  五台虚拟机都确保关闭了防火墙
 *  五台虚拟机都修改计算机名称，例如：server01.arcgis.cn、server02.arcgis.cn、……、server05.arcgis.cn

### 注意事项： ###

在后续的ArcGIS Server安装过程中创建系统级账户和创建站点账户的时候，建议这两个用户名和密码都确保一致，而且每台机器都一样。换句话说，自始至终都只有一个账户名和密码。

### 部署步骤： ###

1、server01中安装AarcGIS Server，安装过程略，在安装过程中建议默认路径安装，不要自定义安装路径。

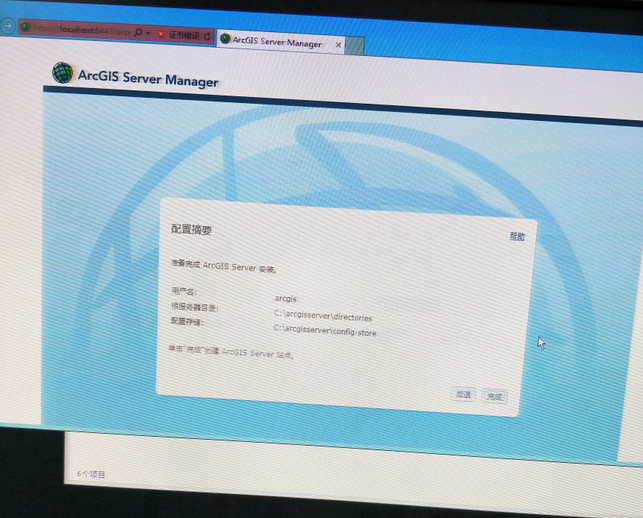

2、安装完成之后，出现创建站点界面，点击【创建站点】，默认路径创建站点，如图：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70][]

在创建站点过程中创建站点管理用户的时候，用户名和密码应该设置为和上述步骤（创建系统级账户）相同的用户名和密码。

3、站点创建成功之后，我们登录ArcGIS Server，可以查看到里面包含有一个示例服务，此时说明server01机器上的ArcGIS Server安装成功。

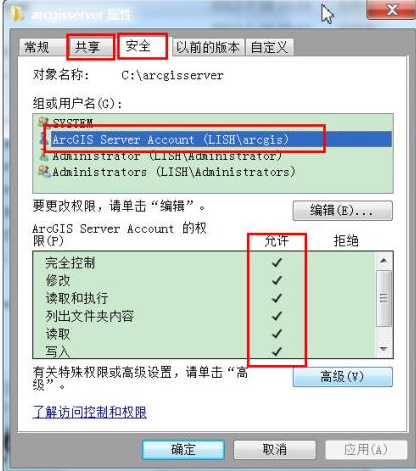

4、进入C盘，找到“arcgisserver”文件夹，鼠标右击打开属性界面，将此文件夹共享，确保arcgis用户对共享路径有完全控制权限，如图：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 1][]

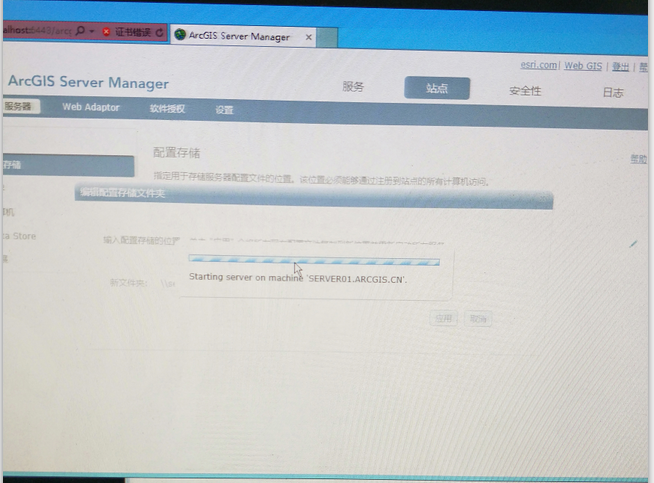

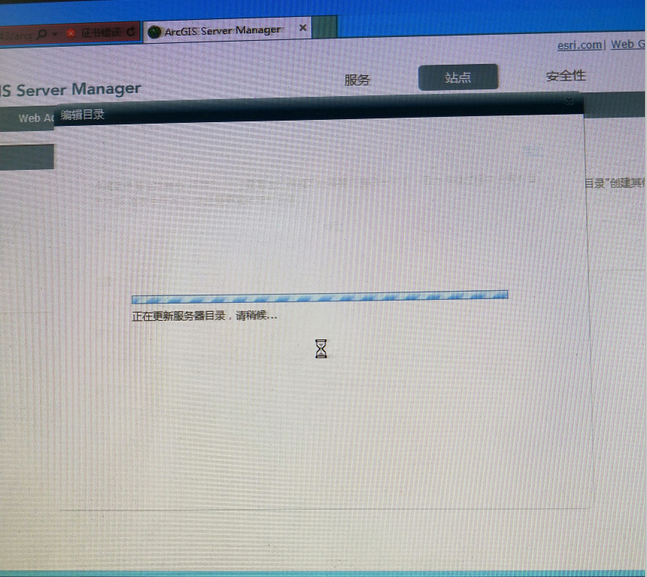

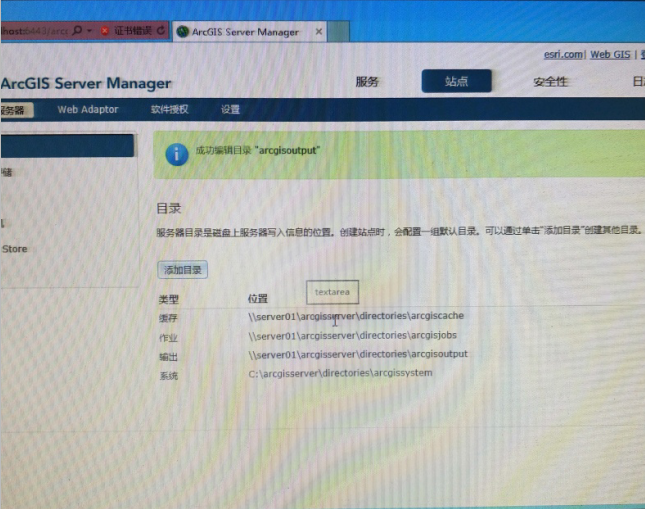

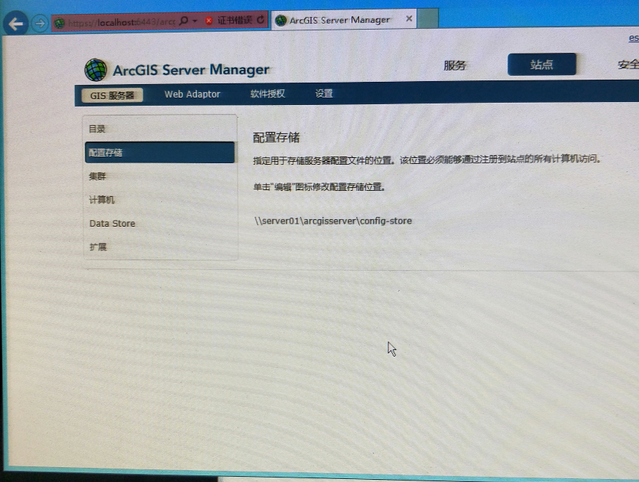

5、登录ArcGIS Server，打开【站点】菜单，在【目录】和【配置存储】两个选项卡下修改路径，都需要设置为UNC路径，如图：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 2][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 3][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 4][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 5][]

其实就是将Server里面默认的类似于“C:\\\\arcgisserver\\……”路径修改为“\\\\server01\\\\arcgisserver\\……”路径。

6、至此，server01机器上的工作已经基本完成，接下来配置后续四台机器。

7、在配置后续机器之前，我们先在server01机器上添加hosts路径映射：

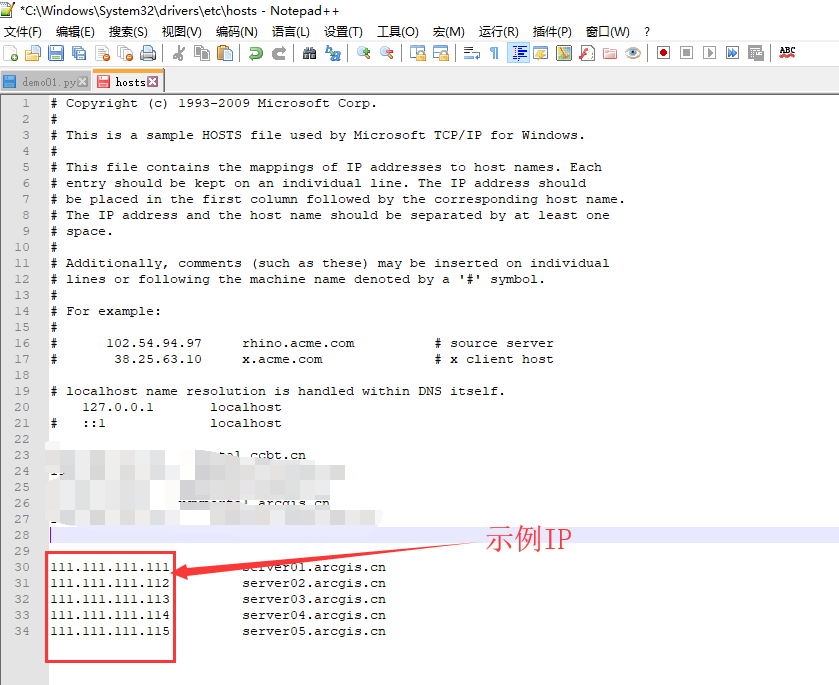

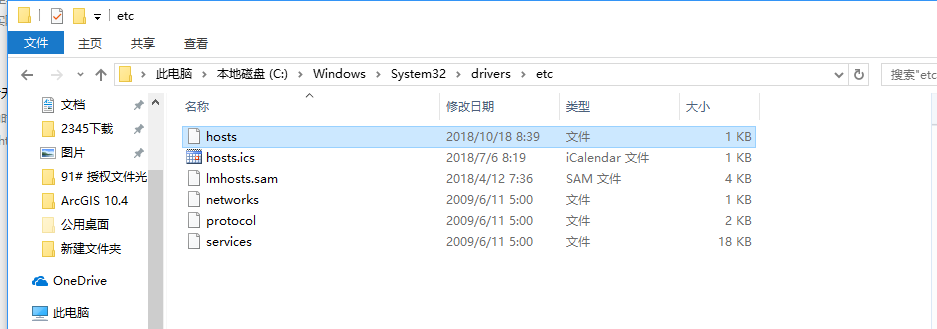

打开“C:\\Windows\\System32\\drivers\\etc”路径，在hosts文件中添加映射，如图：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 6][]

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 7][]

在上述图片中，server01的路径映射可以不添加。

8、在server02机器中部署之前也添加hosts映射，在hosts文件中最后一行添加“111.111.111.111 server01.arcgis.cn”

9、在server02机器上安装ArcGIS Server，安装过程中创建的系统级账户和站点管理账户都是相同的，也和server01中创建的账户相同，安装过程略。

10、安装成功之后，在创建站点界面选择【加入已有站点】，点击下一步进入到加入站点界面，在此界面我们只需输入server01机器上ArcGIS Server的地址和用户名密码即可，例如：

url:https://server01.arcgis.cn:6443

    用户名:arcgis

    密码:************

输入之后依次点击下一步，会有正在加入站点的消息提示，稍等片刻后会出现Server的登陆界面，我们登录之后在【站点】的【集群】和【计算机】选项卡下都可以看到已有的两台计算机，此时server02部署成功。

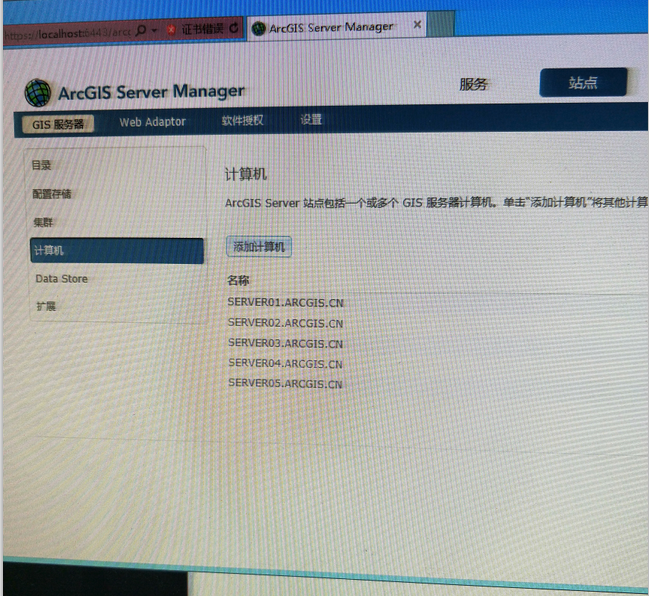

11、后续server03、server04、server05的部署过程和server02的部署过程一致，参考其8、9、10步骤，完成五台机器的Server部署，最后登录ArcGIS Server，在【计算机】和【集群】下都可看到五台机器，如图：

![watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly94dXF3YmxvZy5ibG9nLmNzZG4ubmV0_size_16_color_FFFFFF_t_70 8][]

12、此时，ArcGIS Server集群部署工作已经完成。
