wireshark

基础知识

结构图

运行在TCP协议上的应用程序协议：

HTTP（Hypertext Transfer Protocol，超文本传输协议），主要用于普通浏览。
HTTPS（Hypertext Transfer Protocol over Secure Socket Layer, or HTTP over SSL，安全超文本传输协议）,HTTP协议的安全版本。
FTP（File Transfer Protocol，文件传输协议），由名知义，用于文件传输。
POP3（Post Office Protocol, version 3，邮局协议），收邮件用。
SMTP（Simple Mail Transfer Protocol，简单邮件传输协议），用来发送电子邮件。
SSH（Secure Shell，用于替代安全性差的TELNET），用于加密安全登陆用。

运行在UDP协议上的应用程序协议：

BOOTP（Boot Protocol，启动协议），应用于无盘设备。
NTP（Network Time Protocol，网络时间协议），用于网络同步。
DHCP（Dynamic Host Configuration Protocol，动态主机配置协议），动态配置IP地址。

其他：

DNS（Domain Name Service，域名服务），用于完成地址查找，邮件转发等工作（运行在TCP和UDP协议上）。
ECHO（Echo Protocol，回绕协议），用于查错及测量应答时间（运行在TCP和UDP协议上）。
SNMP（Simple Network Management Protocol，简单网络管理协议），用于网络信息的收集和网络管理。
ARP（Address Resolution Protocol，地址解析协议），用于动态解析以太网硬件的地址。

ARP

ARP协议的主要工作就是建立、查询、更新、删除ARP表项。

ARP协议引入了ARP缓存表的概念，每台主机或路由器在维护着一个ARP缓存表（ARP table），这个表包含IP地址到MAC地址的映射关系，表中记录了<IP地址，MAC地址>对。

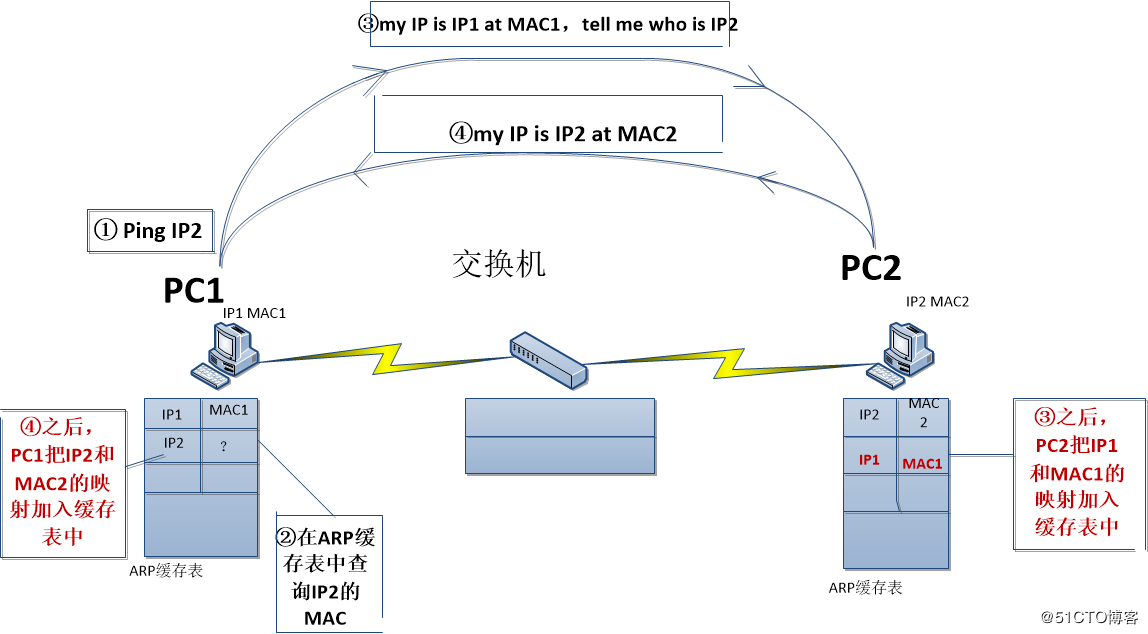

ARP之简单请求应答
ARP应答

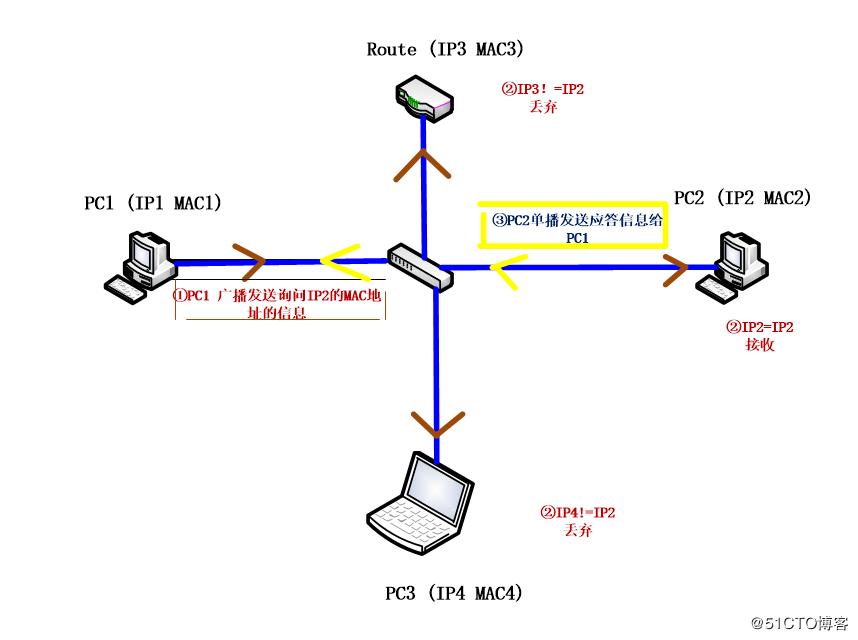

ARP之广播请求单播回应
ARP广播

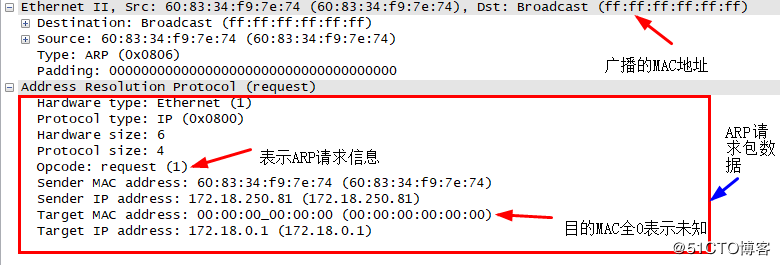

Details of ARP data	ARP数据的详细信息
Hardware type	硬件类型，标识链路层协议
Protocol type	协议类型，标识网络层协议
Hardware size	硬件地址大小，标识MAC地址长度，这里是6个字节（48bit）
Protocol size	协议地址大小，标识IP地址长度，这里是4个字节（32bit）
Opcode	操作代码，标识ARP数据包类型，1表示请求，2表示回应
Sender MAC address	发送者MAC
Sender IP address	发送者IP
Target MAC address	目标MAC，此处全0表示在请求
Target IP address	目标IP

ARP数据

有了基础知识后，可以查看使用手册了
wireshark使用教程

wireshark

抓包原理

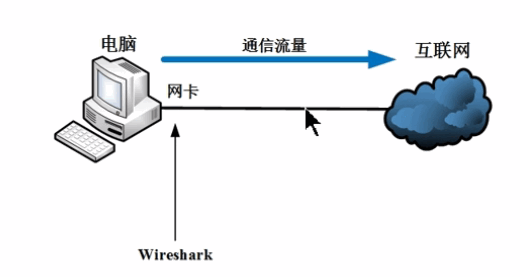

本机环境 直接抓包本机网卡进出流量

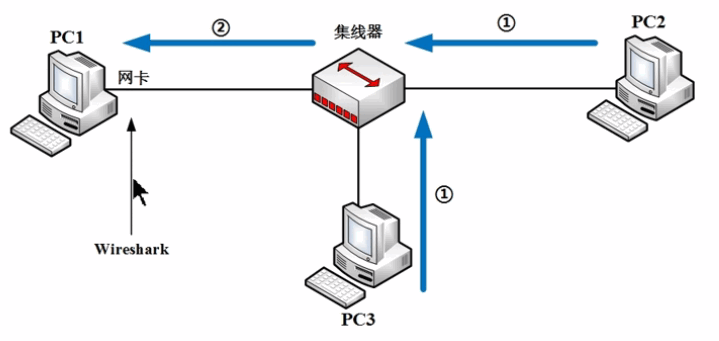

集线器环境 从集线器上抓到其他电脑发送过来的包所属物理层无法查看 IP/MAC
流量泛洪、同一冲突
交换机环境

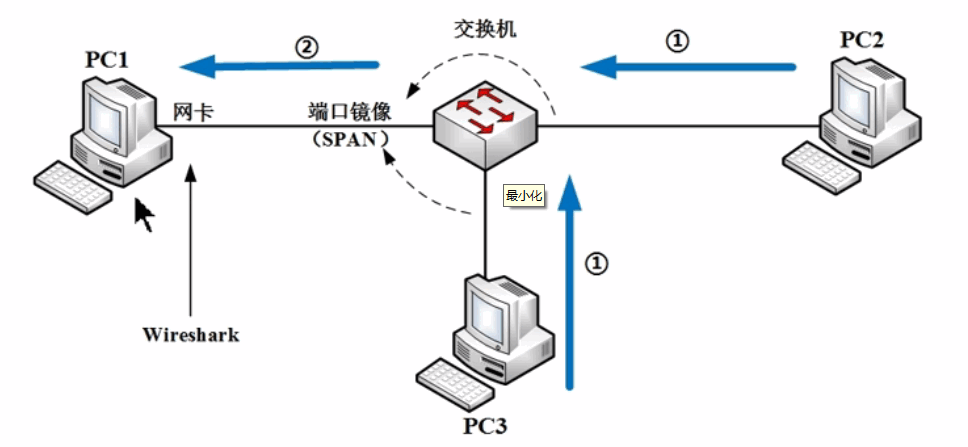

1. 端口镜像
  将PC2和PC3上的流量拷贝一份到PC1上

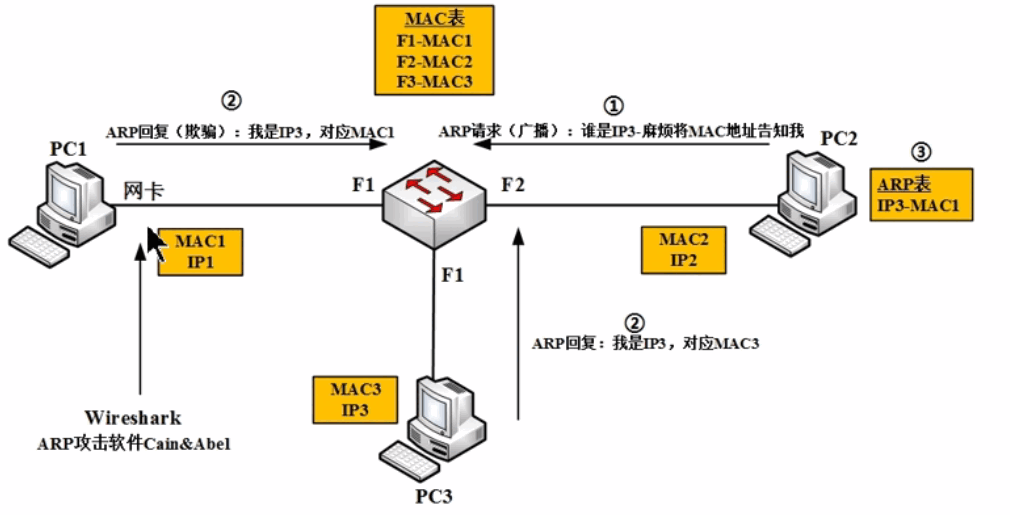

2. ARP欺骗

ARP欺骗

MAC泛洪

底层原理

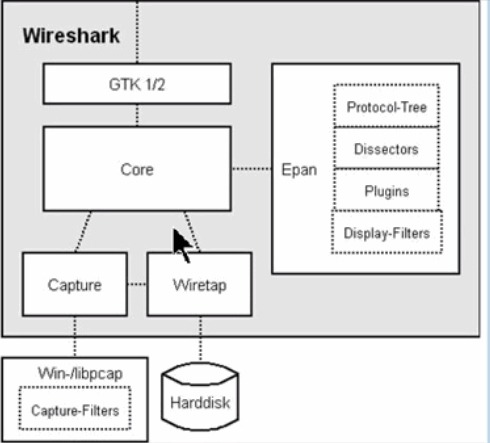

底层架构

Win-/libpcap
Wireshark抓包时依赖的库文件
Capture
抓包引擎，利用libpcap/WinPcap从底层抓取网络数据包，libpcap/WinPcap提供了通用的抓包接口，能从不同类型的网络接口抓包。
Wiretap
格式支持，从抓包文件中读取数据包，支持多种文件格式
Core
核心引擎，通过函数调用将其他模块连接在一起，起到联动调度的作用。
GTK1/2
图像处理工具，处理用户的输入输出显示
