MFS分布式文件系统（理论+实战）

Bertha 。 2023-07-18 05:56 130阅读 0赞

文章目录

    • 一、MFS简介
      • 1.1、MFS优势
      • 1.2、MFS原理
      • 1.3、MFS文件系统的组成
    • 二、MFS分布式文件系统部署
      • 2.1、部署准备
      • 2.2、搭建 Master Server
      • 2.3、搭建 MFS 日志服务器
      • 2.4、搭建 chunk 存储端
      • 2.5、搭建客户端并挂载MFS
    • 三、MFS的使用
      • 3.1、优化并使用命令测试
      • 3.2、使用 MFS 网页版监控

一、MFS简介

MFS 正式推出是在2008 年 5 月， 是一个具有容错功能的、 高可用、 可扩展的海量级分布式文件系统。 MFS 把数据分散在多台服务器上， 但用户看到的只是一个源。 MFS 也像其他类 UNIX 文件系统一样，包含了层级结构、 文件属性， 可以创建特殊的文件（块设备、 字符设备、 管道、 套接字）、符号链接和硬链接。

1.1、MFS优势

  • 集中访问
  • 简化操作
  • 数据容灾
  • 提高文件存取性能

1.2、MFS原理

MFS 是一个具有容错性的网络分布式文件系统， 它把数据分散存放在多个物理服务器上，而呈现给用户的则是一个统一的资源。

1.3、MFS文件系统的组成

  • 元数据服务器（Master）： 在整个体系中负责管理文件系统， 维护元数据
  • 元数据日志服务器（MetaLogger）： 备份 Master 服务器的变化日志文件， 文件类型为 changelog_ml.*.mfs。 当 Master 服务器数据丢失或者损坏，可以从日志服务器中取得文件恢复
  • 数据存储服务器（Chunk Server）： 真正存储数据的服务器。 存储文件时， 会把文件分块保存， 并在数据服务器之间复制， 数据服务器越多， 能使用的“容量” 就越大， 可靠性就越高， 性能越好。
  • 客户端（Client）： 可以像挂载 NFS 一样挂载 MFS 文件系统， 其操作是相同的。

二、MFS分布式文件系统部署

2.1、部署准备

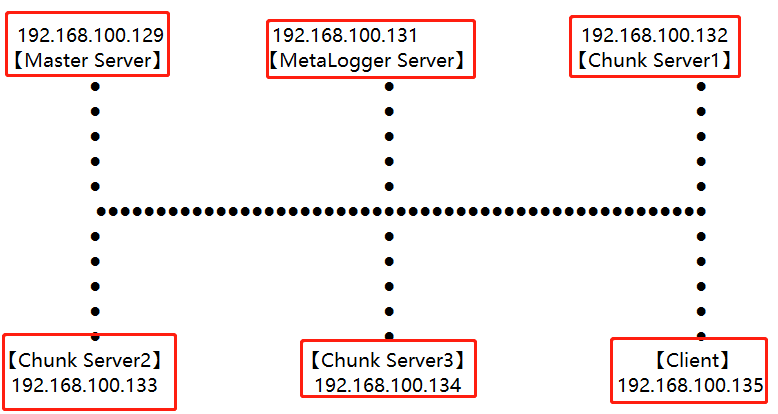

准备六台虚拟机，都要关闭防火墙、关闭核心防护、配置主机名、配置yum，配置hosts文件。
在这里插入图片描述

  1. ●关闭防火墙
  2. systemctl stop firewalld
  3. systemctl disable firewalld
  5. ●关闭核心防护
  6. setenforce 0
  7. vi /etc/sysconfig/selinux
  8. SELINUX=disabled
  10. ●配置主机名
  11. hostnamectl set-hostname mfsmaster
  12. hostnamectl set-hostname metalogger
  13. hostnamectl set-hostname chunk1
  14. hostnamectl set-hostname chunk2
  15. hostnamectl set-hostname chunk3
  16. hostnamectl set-hostname client
  18. ●配置hosts文件
  19. vi /etc/hosts
  20. 192.168.100.129     mfsmaster
  21. 192.168.100.131        metalogger
  22. 192.168.100.132      chunk1
  23. 192.168.100.133     chunk2
  24. 192.168.100.134    chunk3
  25. 192.168.100.135     client
  27. ●安装编译包
  28. yum -y install gcc gcc-c++ make zlib-devel

2.2、搭建 Master Server

  1. //创建用户
  2. [root@mfsmaster ~]# useradd -s /sbin/nologin -M mfs
  4. //安装源码包
  5. [root@mfsmaster opt]# tar xzvf moosefs-3.0.100-1.tar.gz -C /opt/
  6. [root@mfsmaster opt]# cd /opt/moosefs-3.0.100/
  8. [root@mfsmaster moosefs-3.0.100]#
  9. ./configure \
  10. --prefix=/usr/local/mfs \
  11. --with-default-user=mfs \
  12. --with-default-group=mfs \
  13. --disable-mfschunkserver \
  14. --disable-mfsmount
  16. [root@mfsmaster moosefs-3.0.100]# make && make install
  18. //复制 master 配置文件
  19. [root@mfsmaster moosefs-3.0.100]# cd /usr/local/mfs/etc/mfs/
  20. [root@mfsmaster mfs]# ll
  21. 总用量 24
  22. 总用量 24
  23. -rw-r--r--. 1 root root 4057 3月  24 17:05 mfsexports.cfg.sample
  24. -rw-r--r--. 1 root root 8597 3月  24 17:05 mfsmaster.cfg.sample
  25. -rw-r--r--. 1 root root 2175 3月  24 17:05 mfsmetalogger.cfg.sample
  26. -rw-r--r--. 1 root root 1052 3月  24 17:05 mfstopology.cfg.sample
  27. [root@mfsmaster mfs]# cp mfsmaster.cfg.sample mfsmaster.cfg
  28. [root@mfsmaster mfs]# cp mfsexports.cfg.sample mfsexports.cfg
  29. [root@mfsmaster mfs]# cp mfstopology.cfg.sample mfstopology.cfg
  31. [root@mfsmaster mfs]# cd /usr/local/mfs/var/mfs/
  32. [root@mfsmaster mfs]# cp metadata.mfs.empty metadata.mfs
  34. [root@mfsmaster mfs]# chown mfs:mfs /usr/local/mfs/var/mfs
  36. [root@mfsmaster mfs]# /usr/local/mfs/sbin/mfsmaster start      #####启动
  37. ####停止 Master Server 的命令是/usr/local/mfs/sbin/mfsmaster stop###
  39. [root@mfsmaster mfs]# netstat -anpt | grep mfs
  40. tcp        0      0 0.0.0.0:9419            0.0.0.0:*               LISTEN      100461/mfsmaster
  41. tcp        0      0 0.0.0.0:9420            0.0.0.0:*               LISTEN      100461/mfsmaster
  42. tcp        0      0 0.0.0.0:9421            0.0.0.0:*               LISTEN      100461/mfsmaster
  44. 端口介绍：
  45. 9419----元数据日志服务器
  46. 9420----元数据存储
  47. 9421----客户端用的

2.3、搭建 MFS 日志服务器

  1. //创建用户
  2. [root@metalogger ~]# useradd -s /sbin/nologin -M mfs
  4. //安装源码包
  5. [root@metalogger opt]# tar xzvf moosefs-3.0.100-1.tar.gz -C /opt/
  6. [root@metalogger opt]# cd /opt/moosefs-3.0.100/
  8. [root@metalogger moosefs-3.0.100]#
  9. ./configure \
  10. --prefix=/usr/local/mfs \
  11. --with-default-user=mfs \
  12. --with-default-group=mfs \
  13. --disable-mfschunkserver \
  14. --disable-mfsmount
  16. [root@metalogger moosefs-3.0.100]# make && make install
  18. //安装源码包   复制 metalogger 主配置文件
  19. [root@metalogger moosefs-3.0.100]# cd /usr/local/mfs/etc/mfs
  20. [root@metalogger mfs]# ll
  21. 总用量 24
  22. -rw-r--r--. 1 root root 4057 3月  24 17:06 mfsexports.cfg.sample
  23. -rw-r--r--. 1 root root 8597 3月  24 17:06 mfsmaster.cfg.sample
  24. -rw-r--r--. 1 root root 2175 3月  24 17:06 mfsmetalogger.cfg.sample
  25. -rw-r--r--. 1 root root 1052 3月  24 17:06 mfstopology.cfg.sample
  26. [root@metalogger mfs]# cp mfsmetalogger.cfg.sample mfsmetalogger.cfg
  28.  //修改metalogger主配置文件， 指定master地址
  29. [root@metalogger mfs]# vi /usr/local/mfs/etc/mfs/mfsmetalogger.cfg
  30.  MASTER_HOST = 192.168.100.129
  33. [root@metalogger mfs]# /usr/local/mfs/sbin/mfsmetalogger start
  34. [root@metalogger mfs]# netstat -anpt | grep mfs
  35. tcp        0      0 192.168.100.131:45736   192.168.100.129:9419    ESTABLISHED 16271/mfsmetalogger

2.4、搭建 chunk 存储端

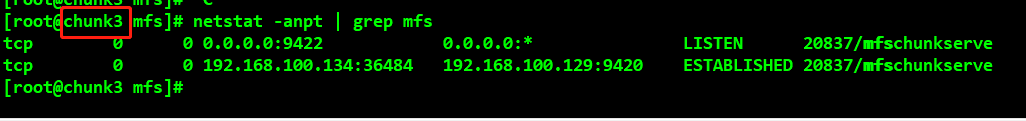

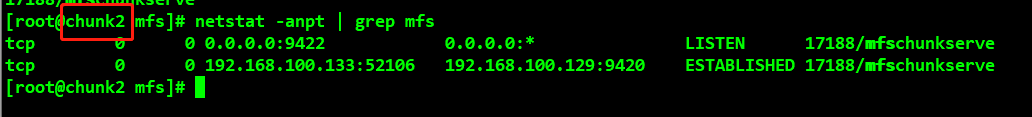

三台chunk存储服务器的配置一样，所以就不一一展示了。

  1. //创建用户
  2. [root@chunk1 ~]# useradd -s /sbin/nologin -M mfs
  4. //安装源码包
  5. [root@chunk1 opt]# tar xzvf moosefs-3.0.100-1.tar.gz -C /opt/
  6. [root@chunk1 opt]# cd /opt/moosefs-3.0.100/
  8. [root@chunk1 moosefs-3.0.100]#
  9. ./configure \
  10. --prefix=/usr/local/mfs \
  11. --with-default-user=mfs \
  12. --with-default-group=mfs \
  13. --disable-mfsmaster \
  14. --disable-mfsmount
  16. [root@chunk1 moosefs-3.0.100]# make && make install
  18. //复制 mfschunk 配置文件
  19. [root@chunk1 moosefs-3.0.100]# cd /usr/local/mfs/etc/mfs/
  20. [root@chunk1 mfs]# ll
  21. 总用量 12
  22. -rw-r--r--. 1 root root 3491 3月  24 17:21 mfschunkserver.cfg.sample
  23. -rw-r--r--. 1 root root 1648 3月  24 17:21 mfshdd.cfg.sample
  24. -rw-r--r--. 1 root root 2175 3月  24 17:21 mfsmetalogger.cfg.sample
  26. [root@chunk1 mfs]# cp mfschunkserver.cfg.sample mfschunkserver.cfg
  27. [root@chunk1 mfs]# cp mfshdd.cfg.sample mfshdd.cfg
  29. //修改 mfschunk 主配置文件， 指定 master。
  30. [root@chunk1 mfs]# vi mfschunkserver.cfg
  31. MASTER_HOST = 192.168.100.129
  33. [root@chunk1 mfs]# vi mfshdd.cfg
  34. #在文件末尾添加以下目录
  35. /data
  37. [root@chunk1 mfs]# mkdir /data
  38. [root@chunk1 mfs]# chown -R mfs:mfs /data
  40. [root@chunk1 mfs]# /usr/local/mfs/sbin/mfschunkserver start

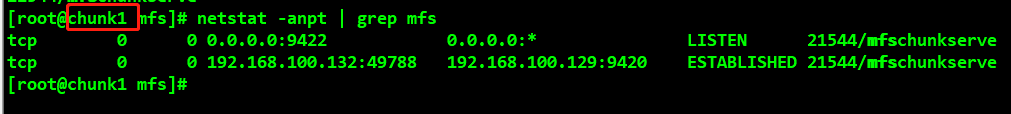

  42. [root@chunk1 mfs]# netstat -anpt | grep mfs
  43. tcp        0      0 0.0.0.0:9422            0.0.0.0:*               LISTEN      21544/mfschunkserve
  44. tcp        0      0 192.168.100.132:49788   192.168.100.129:9420    ESTABLISHED 21544/mfschunkserve

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.5、搭建客户端并挂载MFS

  • 客户端通过 mfsmount 与 MFS文件文件系统进行沟通，管理服务器（接收和修改文件元数据）、chunkservers（实际的文件交换数据）。

  • mfsmount 是基于FUSE的机制 （用户空间文件系统中）

    //安装fuse-2.9.2.tar.gz包
    [root@client ~]# cd /opt
    [root@client opt]# tar xzvf fuse-2.9.2.tar.gz -C /opt
    [root@client opt]# cd fuse-2.9.2
    [root@client fuse-2.9.2]# ./configure
    [root@client fuse-2.9.2]# make && make install

    //设置环境变量
    [root@client fuse-2.9.2]# vi /etc/profile

    在文件末尾添加以下代码

    export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig:$PKG_CONFIG_PATH
    [root@client fuse-2.9.2]# source /etc/profile #执行使之生效

    //安装 MFS 客户端
    [root@client fuse-2.9.2]# cd /opt
    [root@client opt]# useradd -s /sbin/nologin -M mfs #创建系统用户
    [root@client opt]# tar xzvf moosefs-3.0.100-1.tar.gz -C /opt/
    [root@client opt]# cd /opt/moosefs-3.0.100/
    [root@client moosefs-3.0.100]#
    ./configure \
    —prefix=/usr/local/mfs \
    —with-default-user=mfs \
    —with-default-group=mfs \
    —disable-mfsmaster \
    —disable-mfschunkserver \
    —enable-mfsmount

    [root@client moosefs-3.0.100]# make && make install

    //挂载 MFS 文件系统
    [root@client moosefs-3.0.100]# cd ~
    [root@client ~]# mkdir /opt/mfs
    [root@client ~]# modprobe fuse # 加载 fuse 模块到内核

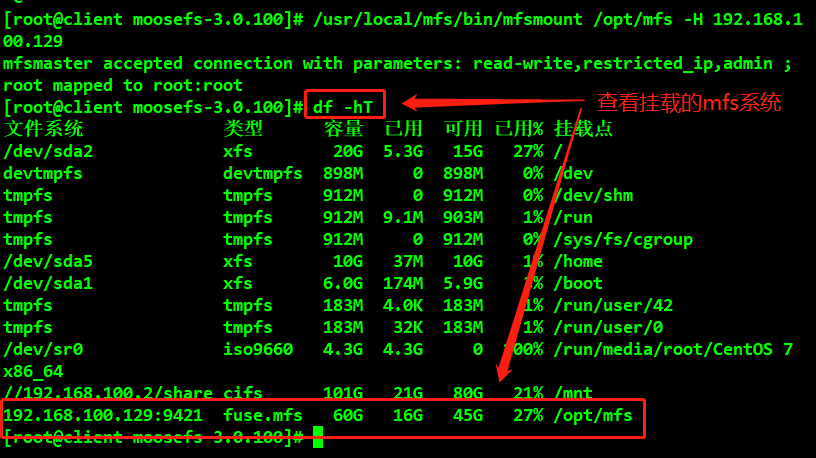

    [root@client ~]# /usr/local/mfs/bin/mfsmount /opt/mfs -H 192.168.100.129 ####master地址

在这里插入图片描述

  1. //设置永久挂载
  2. 写挂载脚本，配置成开机自启。
  3. cd /etc/profile.d/
  4. vi mt.sh
  5. #!/bin/bash
  6. /usr/local/mfs/bin/mfsmount /opt/mfs -H 192.168.100.40 >/dev/null 2>&1
  7. chmod +x mt.sh

三、MFS的使用

3.1、优化并使用命令测试

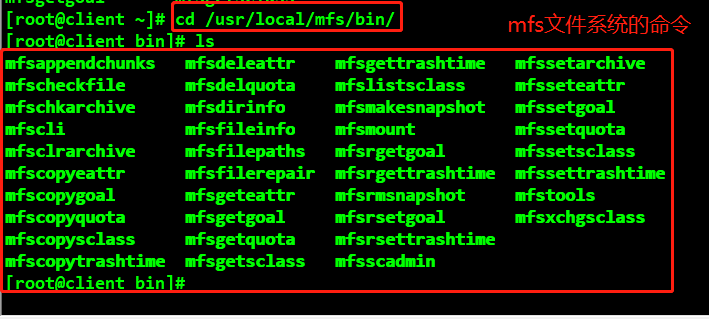

MFS 在客户端安装完毕后， 会生成/usr/local/mfs/bin/目录， 在这个目录下有很多命令是用户所需要的。
在这里插入图片描述
为了方便使用这些命令， 可将/usr/local/mfs/bin 路径加入到环境变量中

  1. [root@client ~]# vim /etc/profile
  2. export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig:$PKG_CONFIG_PATH
  3. export PATH=/usr/local/mfs/bin:$PATH                 ###此处添加
  5. [root@client ~]# source /etc/profile

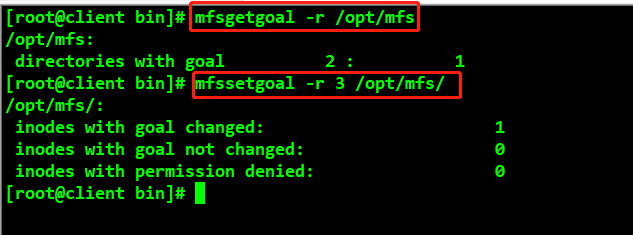

  7. ● mfsgetgoal 命令用来查询文件被复制的份数，利用 -r 命令可以对整个目录进行递归操作。
  8.    goal 是指文件被复制的份数
  10. [root@client ~]# mfsgetgoal -r /opt/mfs
  11. /opt/mfs:
  12.  directories with goal          2 :          1
  14. ● mfsgetgoal 命令用来设置文件被复制的份数， 生产环境 Chunk Server节点数量应至少
  15. 大于 2， 文件副本数小于等于 Chunk Server服务器的数量
  17. [root@client ~]# mfssetgoal -r 3 /opt/mfs/
  18. /opt/mfs/:
  19.  inodes with goal changed:                       1
  20.  inodes with goal not changed:                   0
  21.  inodes with permission denied:                  0
  23. ##创建文件测试mfssetgoal命令的结果
  24. [root@client ~]# cd /opt/mfs/
  25. [root@client bin]# cd /opt/mfs/
  26. [root@client mfs]# touch abc
  27. [root@client mfs]# mfsgetgoal abc
  28. abc: 3

在这里插入图片描述
在这里插入图片描述

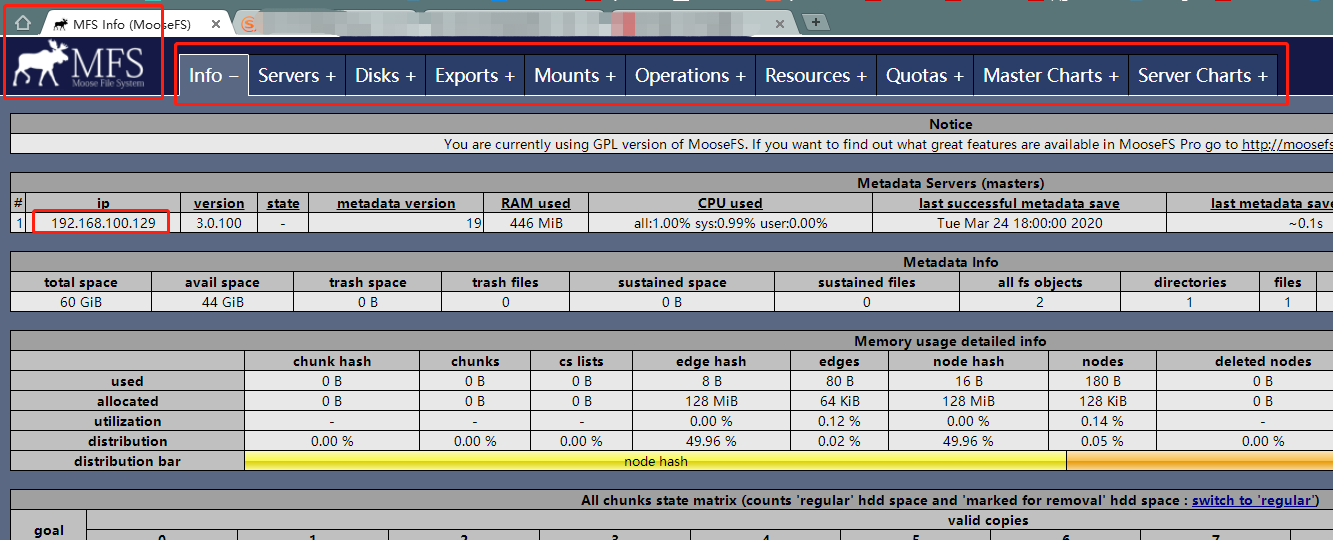

3.2、使用 MFS 网页版监控

  1. 【Master Server----启动监控程序】
  2. [root@mfsmaster ~]#  /usr/local/mfs/sbin/mfscgiserv
  4. 【在真机中打开浏览器访问】
  5. http://192.168.100.129:9425/mfs.cgi?masterhost=mfsmaster  //注意主机名和IP地址

在这里插入图片描述
在这里插入图片描述

  1. 其中各部分的含义如下。
  2. Info 部分： 显示了 MFS 的基本信息。
  3. Servers 部分： 列出现有 Chunk Server。
  4. Disks 部分： 列出现有 Chunk Server 硬盘信息。
  5. Exports 部分： 列出可被挂载的目录。
  6. Mounts 部分： 列出被挂载的目录。
  7. Operations 部分： 显示正在执行的操作。
  8. Resources 部分： 列出当前存储信息。
  9. Quitas 部分： 列出当前配额信息。
  10. Master charts 部分： 显示 Master Server 的操作情况， 读、 写、 删除等操作。
  11. Server charts 部分： 显示 Chunk Server 的操作情况、 数据传输率及系统状态。
