Kubernetes：HPA 详解-基于 CPU、内存和自定义指标自动扩缩容

￡神魔★判官ぃ 2023-07-23 11:58 15阅读 0赞

目录

HPA 基本原理

Metrics Server

聚合 API

安装Metrics Server

HPA 基于 CPU自动扩缩容

查看 HPA 资源的对象了解工作过程：

HPA 基于 内存自动扩缩容

HPA 基于自定义指标自动扩缩容

HPA 基本原理

kubectl scale 命令可以来实现 Pod 的扩缩容功能，但是这个毕竟是完全手动操作的，要应对线上的各种复杂情况，我们需要能够做到自动化去感知业务，来自动进行扩缩容。为此，Kubernetes 也为我们提供了这样的一个资源对象：Horizontal Pod Autoscaling（Pod 水平自动伸缩），简称HPA，HPA 通过监控分析一些控制器控制的所有 Pod 的负载变化情况来确定是否需要调整 Pod 的副本数量，这是 HPA 最基本的原理：

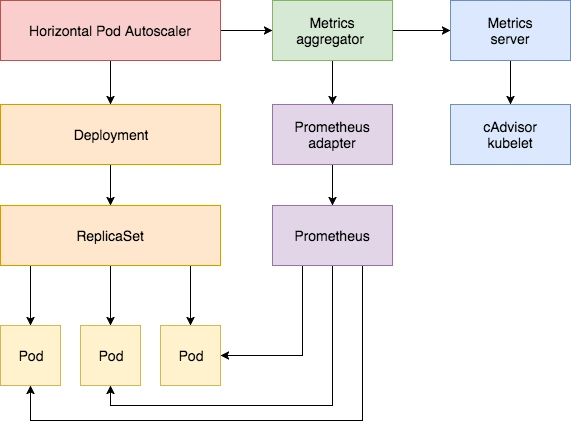

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 HPA 基本原理

我们可以简单的通过 kubectl autoscale 命令来创建一个 HPA 资源对象，HPA 基本原理（可通过 kube-controller-manager 的--horizontal-pod-autoscaler-sync-period 参数进行设置），查询指定的资源中的 Pod 资源使用率，并且与创建时设定的值和指标做对比，从而实现自动伸缩的功能。

Metrics Server

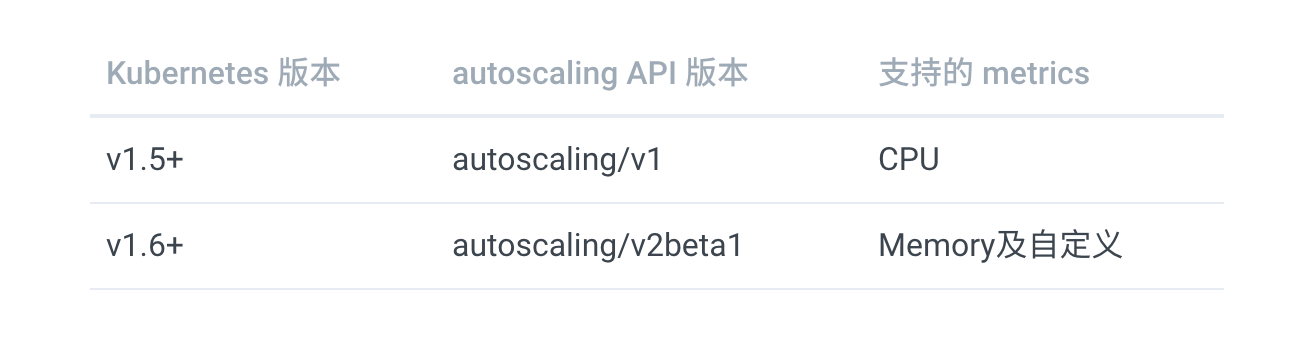

在 HPA 的第一个版本中，我们需要 Heapster 提供 CPU 和内存指标，在 HPA v2 过后就需要安装 Metrcis Server 了，Metrics Server 可以通过标准的 Kubernetes API 把监控数据暴露出来，有了 Metrics Server 之后，我们就完全可以通过标准的 Kubernetes API 来访问我们想要获取的监控数据了：

  1. https://10.96.0.1/apis/metrics.k8s.io/v1beta1/namespaces/<namespace-name>/pods/<pod-name>

比如当我们访问上面的 API 的时候，我们就可以获取到该 Pod 的资源数据，这些数据其实是来自于 kubelet 的 Summary API 采集而来的。不过需要说明的是我们这里可以通过标准的 API 来获取资源监控数据，并不是因为 Metrics Server 就是 APIServer 的一部分，而是通过 Kubernetes 提供的 Aggregator 汇聚插件来实现的，是独立于 APIServer 之外运行的。

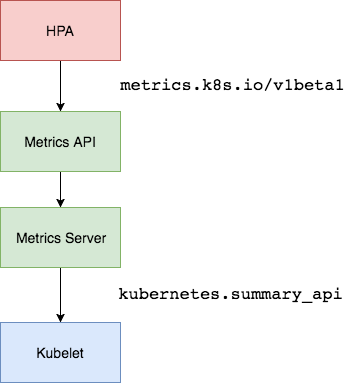

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 1 HPA Metrics Server

聚合 API

Aggregator 允许开发人员编写一个自己的服务，把这个服务注册到 Kubernetes 的 APIServer 里面去，这样我们就可以像原生的 APIServer 提供的 API 使用自己的 API 了，我们把自己的服务运行在 Kubernetes 集群里面，然后 Kubernetes 的 Aggregator 通过 Service 名称就可以转发到我们自己写的 Service 里面去了。这样这个聚合层就带来了很多好处：

  • 增加了 API 的扩展性，开发人员可以编写自己的 API 服务来暴露他们想要的 API。
  • 丰富了 API，核心 kubernetes 团队阻止了很多新的 API 提案，通过允许开发人员将他们的 API 作为单独的服务公开，这样就无须社区繁杂的审查了。
  • 开发分阶段实验性 API，新的 API 可以在单独的聚合服务中开发，当它稳定之后，在合并会 APIServer 就很容易了。
  • 确保新 API 遵循 Kubernetes 约定，如果没有这里提出的机制，社区成员可能会被迫推出自己的东西，这样很可能造成社区成员和社区约定不一致。

安装Metrics Server

所以现在我们要使用 HPA，就需要在集群中安装 Metrics Server 服务，要安装 Metrics Server 就需要开启 Aggregator，因为 Metrics Server 就是通过该代理进行扩展的，不过我们集群是通过 Kubeadm 搭建的，默认已经开启了，如果是二进制方式安装的集群，需要单独配置 kube-apsierver 添加如下所示的参数：

  1. --requestheader-client-ca-file=<path to aggregator CA cert>
  2. --requestheader-allowed-names=aggregator
  3. --requestheader-extra-headers-prefix=X-Remote-Extra-
  4. --requestheader-group-headers=X-Remote-Group
  5. --requestheader-username-headers=X-Remote-User
  6. --proxy-client-cert-file=<path to aggregator proxy cert>
  7. --proxy-client-key-file=<path to aggregator proxy key>

如果 kube-proxy 没有和 APIServer 运行在同一台主机上，那么需要确保启用了如下 kube-apsierver 的参数：

  1. --enable-aggregator-routing=true

对于这些证书的生成方式，我们可以查看官方文档：https://github.com/kubernetes-sigs/apiserver-builder-alpha/blob/master/docs/concepts/auth.md。

Aggregator 聚合层启动完成后，就可以来安装 Metrics Server 了，我们可以获取该仓库的官方安装资源清单：

  1. $ git clone https://github.com/kubernetes-incubator/metrics-server
  2. $ cd metrics-server
  3. $ kubectl apply -f deploy/1.8+/

在部署之前，修改 metrcis-server/deploy/1.8+/metrics-server-deployment.yaml 的镜像地址为：

  1. containers:
  2. - name: metrics-server
  3.   image: gcr.azk8s.cn/google_containers/metrics-server-amd64:v0.3.6

等部署完成后，可以查看 Pod 日志是否正常：

  1. $ kubectl get pods -n kube-system -l k8s-app=metrics-server
  2. NAME                              READY   STATUS    RESTARTS   AGE
  3. metrics-server-6886856d7c-g5k6q   1/1     Running   0          2m39s
  4. $ kubectl logs -f metrics-server-6886856d7c-g5k6q -n kube-system
  5. ......
  6. E1119 09:05:57.234312       1 manager.go:111] unable to fully collect metrics: [unable to fully scrape metrics from source kubelet_summary:ydzs-node1: unable to fetch metrics from Kubelet ydzs-node1 (ydzs-node1): Get https://ydzs-node1:10250/stats/summary?only_cpu_and_memory=true: dial tcp: lookup ydzs-node1 on 10.96.0.10:53: no such host, unable to fully scrape metrics from source kubelet_summary:ydzs-node4: unable to fetch metrics from Kubelet ydzs-node4 (ydzs-node4): Get https://ydzs-node4:10250/stats/summary?only_cpu_and_memory=true: dial tcp: lookup ydzs-node4 on 10.96.0.10:53: no such host, unable to fully scrape metrics from source kubelet_summary:ydzs-node3: unable to fetch metrics from Kubelet ydzs-node3 (ydzs-node3): Get https://ydzs-node3:10250/stats/summary?only_cpu_and_memory=true: dial tcp: lookup ydzs-node3 on 10.96.0.10:53: no such host, unable to fully scrape metrics from source kubelet_summary:ydzs-master: unable to fetch metrics from Kubelet ydzs-master (ydzs-master): Get https://ydzs-master:10250/stats/summary?only_cpu_and_memory=true: dial tcp: lookup ydzs-master on 10.96.0.10:53: no such host, unable to fully scrape metrics from source kubelet_summary:ydzs-node2: unable to fetch metrics from Kubelet ydzs-node2 (ydzs-node2):
  7.  Get https://ydzs-node2:10250/stats/summary?only_cpu_and_memory=true: dial tcp:
  8. lookup ydzs-node2 on 10.96.0.10:53: no such host]

我们可以发现 Pod 中出现了一些错误信息：xxx: no such host，我们看到这个错误信息一般就可以确定是 DNS 解析不了造成的，我们可以看到 Metrics Server 会通过 kubelet 的 10250 端口获取信息，使用的是 hostname，我们部署集群的时候在节点的 /etc/hosts 里面添加了节点的 hostname 和 ip 的映射，但是是我们的 Metrics Server 的 Pod 内部并没有这个 hosts 信息，当然也就不识别 hostname 了，要解决这个问题，有两种方法： 第一种方法就是在集群内部的 DNS 服务里面添加上 hostname 的解析，比如我们这里集群中使用的是 CoreDNS，我们就可以去修改下 CoreDNS 的 Configmap 信息，添加上 hosts 信息：

  1. $ kubectl edit configmap coredns -n kube-system
  2. apiVersion: v1
  3. data:
  4.   Corefile: |
  5.     .:53 {
  6.         errors
  7.         health
  8.         hosts {  # 添加集群节点hosts隐射信息
  9.           10.151.30.11 ydzs-master
  10.           10.151.30.57 ydzs-node3
  11.           10.151.30.59 ydzs-node4
  12.           10.151.30.22 ydzs-node1
  13.           10.151.30.23 ydzs-node2
  14.           fallthrough
  15.         }
  16.         kubernetes cluster.local in-addr.arpa ip6.arpa {
  17.            pods insecure
  18.            upstream
  19.            fallthrough in-addr.arpa ip6.arpa
  20.         }
  21.         prometheus :9153
  22.         proxy . /etc/resolv.conf
  23.         cache 30
  24.         reload
  25.     }
  26. kind: ConfigMap
  27. metadata:
  28.   creationTimestamp: 2019-05-18T11:07:46Z
  29.   name: coredns
  30.   namespace: kube-system

这样当在集群内部访问集群的 hostname 的时候就可以解析到对应的 ip 了，另外一种方法就是在 metrics-server 的启动参数中修改 kubelet-preferred-address-types 参数，如下：

  1. args:
  2. - --cert-dir=/tmp
  3. - --secure-port=4443
  4. - --kubelet-preferred-address-types=InternalIP

我们这里使用第二种方式，然后重新安装：

  1. $ kubectl get pods -n kube-system -l k8s-app=metrics-server
  2. NAME                              READY   STATUS        RESTARTS   AGE
  3. metrics-server-6dcfdf89b5-tvdcp   1/1     Running       0          33s
  4. $ kubectl logs -f metric-metrics-server-58fc94d9f-jlxcb -n kube-system
  5. ......
  6. E1119 09:08:49.805959       1 manager.go:111] unable to fully collect metrics: [unable to fully scrape metrics from source kubelet_summary:ydzs-node3: unable to fetch metrics from Kubelet ydzs-node3 (10.151.30.57): Get https://10.151.30.57:10250/stats/summary?only_cpu_and_memory=true: x509: cannot validate certificate for 10.151.30.57 because it doesn't contain any IP SANs, unable to fully scrape metrics from source kubelet_summary:ydzs-node4: unable to fetch metrics from Kubelet ydzs-node4 (10.151.30.59): Get https://10.151.30.59:10250/stats/summary?only_cpu_and_memory=true: x509: cannot validate certificate for 10.151.30.59 because it doesn't contain any IP SANs, unable to fully scrape metrics from source kubelet_summary:ydzs-node2: unable to fetch metrics from Kubelet ydzs-node2 (10.151.30.23): Get https://10.151.30.23:10250/stats/summary?only_cpu_and_memory=true: x509: cannot validate certificate for 10.151.30.23 because it doesn't contain any IP SANs, unable to fully scrape metrics from source kubelet_summary:ydzs-master: unable to fetch metrics from Kubelet ydzs-master (10.151.30.11): Get https://10.151.30.11:10250/stats/summary?only_cpu_and_memory=true: x509: cannot validate certificate for 10.151.30.11 because it doesn't contain any IP SANs, unable to fully scrape metrics from source kubelet_summary:ydzs-node1: unable to fetch metrics from Kubelet ydzs-node1 (10.151.30.22): Get https://10.151.30.22:10250/stats/summary?only_cpu_and_memory=true:
  7. x509: cannot validate certificate for 10.151.30.22 because it doesn't contain any IP SANs]

因为部署集群的时候，CA 证书并没有把各个节点的 IP 签上去，所以这里 Metrics Server 通过 IP 去请求时，提示签的证书没有对应的 IP（错误：x509: cannot validate certificate for 10.151.30.22 because it doesn’t contain any IP SANs），我们可以添加一个--kubelet-insecure-tls参数跳过证书校验：

  1. args:
  2. - --cert-dir=/tmp
  3. - --secure-port=4443
  4. - --kubelet-insecure-tls
  5. - --kubelet-preferred-address-types=InternalIP

然后再重新安装即可成功！可以通过如下命令来验证：

  1. $ kubectl apply -f deploy/1.8+/
  2. $ kubectl get pods -n kube-system -l k8s-app=metrics-server
  3. NAME                              READY   STATUS    RESTARTS   AGE
  4. metrics-server-5d4dbb78bb-6klw6   1/1     Running   0          14s
  5. $ kubectl logs -f metrics-server-5d4dbb78bb-6klw6 -n kube-system
  6. I1119 09:10:44.249092       1 serving.go:312] Generated self-signed cert (/tmp/apiserver.crt, /tmp/apiserver.key)
  7. I1119 09:10:45.264076       1 secure_serving.go:116] Serving securely on [::]:4443
  8. $ kubectl get apiservice | grep metrics
  9. v1beta1.metrics.k8s.io                 kube-system/metrics-server   True        9m
  10. $ kubectl get --raw "/apis/metrics.k8s.io/v1beta1/nodes"
  11. {"kind":"NodeMetricsList","apiVersion":"metrics.k8s.io/v1beta1","metadata":{"selfLink":"/apis/metrics.k8s.io/v1beta1/nodes"},"items":[{"metadata":{"name":"ydzs-node3","selfLink":"/apis/metrics.k8s.io/v1beta1/nodes/ydzs-node3","creationTimestamp":"2019-11-19T09:11:53Z"},"timestamp":"2019-11-19T09:11:38Z","window":"30s","usage":{"cpu":"240965441n","memory":"3004360Ki"}},{"metadata":{"name":"ydzs-node4","selfLink":"/apis/metrics.k8s.io/v1beta1/nodes/ydzs-node4","creationTimestamp":"2019-11-19T09:11:53Z"},"timestamp":"2019-11-19T09:11:37Z","window":"30s","usage":{"cpu":"167036681n","memory":"2574664Ki"}},{"metadata":{"name":"ydzs-master","selfLink":"/apis/metrics.k8s.io/v1beta1/nodes/ydzs-master","creationTimestamp":"2019-11-19T09:11:53Z"},"timestamp":"2019-11-19T09:11:38Z","window":"30s","usage":{"cpu":"350907350n","memory":"2986716Ki"}},{"metadata":{"name":"ydzs-node1","selfLink":"/apis/metrics.k8s.io/v1beta1/nodes/ydzs-node1","creationTimestamp":"2019-11-19T09:11:53Z"},"timestamp":"2019-11-19T09:11:39Z","window":"30s","usage":{"cpu":"1319638039n","memory":"2094376Ki"}},{"metadata":{"name":"ydzs-node2","selfLink":"/apis/metrics.k8s.io/v1beta1/nodes/ydzs-node2","creationTimestamp":"2019-11-19T09:11:53Z"},"timestamp":"2019-11-19T09:11:36Z","window":"30s","usage":{"cpu":"320381888n","memory":"3270368Ki"}}]}
  12. $ kubectl top nodes
  13. NAME          CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
  14. ydzs-master   351m         17%    2916Mi          79%
  15. ydzs-node1    1320m        33%    2045Mi          26%
  16. ydzs-node2    321m         8%     3193Mi          41%
  17. ydzs-node3    241m         6%     2933Mi          37%
  18. ydzs-node4    168m         4%     2514Mi          32%

现在我们可以通过 kubectl top 命令来获取到资源数据了，证明 Metrics Server 已经安装成功了。

HPA 基于 CPU自动扩缩容

现在我们用 Deployment 来创建一个 Nginx Pod，然后利用 HPA 来进行自动扩缩容。资源清单如下所示：（hpa-demo.yaml）

  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   name: hpa-demo
  5. spec:
  6.   selector:
  7.     matchLabels:
  8.       app: nginx
  9.   template:
  10.     metadata:
  11.       labels:
  12.         app: nginx
  13.     spec:
  14.       containers:
  15.       - name: nginx
  16.         image: nginx
  17.         ports:
  18.         - containerPort: 80

然后直接创建 Deployment：

  1. $ kubectl apply -f hpa-demo.yaml
  2. deployment.apps/hpa-demo created
  3. $ kubectl get pods -l app=nginx
  4. NAME                        READY   STATUS    RESTARTS   AGE
  5. hpa-demo-85ff79dd56-pz8th   1/1     Running   0          21s

现在我们来创建一个 HPA 资源对象，可以使用kubectl autoscale命令来创建：

  1. $ kubectl autoscale deployment hpa-demo --cpu-percent=10 --min=1 --max=10
  2. horizontalpodautoscaler.autoscaling/hpa-demo autoscaled
  3. $ kubectl get hpa
  4. NAME       REFERENCE             TARGETS         MINPODS   MAXPODS   REPLICAS   AGE
  5. hpa-demo   Deployment/hpa-demo   <unknown>/10%   1         10        1          16s

此命令创建了一个关联资源 hpa-demo 的 HPA，最小的 Pod 副本数为1，最大为10。HPA 会根据设定的 cpu 使用率（10%）动态的增加或者减少 Pod 数量。

当然我们依然还是可以通过创建 YAML 文件的形式来创建 HPA 资源对象。如果我们不知道怎么编写的话，可以查看上面命令行创建的HPA的YAML文件：

  1. $ kubectl get hpa hpa-demo -o yaml
  2. apiVersion: autoscaling/v1
  3. kind: HorizontalPodAutoscaler
  4. metadata:
  5.   annotations:
  6.     autoscaling.alpha.kubernetes.io/conditions: '[{"type":"AbleToScale","status":"True","lastTransitionTime":"2019-11-19T09:15:12Z","reason":"SucceededGetScale","message":"the
  7.       HPA controller was able to get the target''s current scale"},{"type":"ScalingActive","status":"False","lastTransitionTime":"2019-11-19T09:15:12Z","reason":"FailedGetResourceMetric","message":"the
  8.       HPA was unable to compute the replica count: missing request for cpu"}]'
  9.   creationTimestamp: "2019-11-19T09:14:56Z"
  10.   name: hpa-demo
  11.   namespace: default
  12.   resourceVersion: "3094084"
  13.   selfLink: /apis/autoscaling/v1/namespaces/default/horizontalpodautoscalers/hpa-demo
  14.   uid: b84d79f1-75b0-46e0-95b5-4cbe3509233b
  15. spec:
  16.   maxReplicas: 10
  17.   minReplicas: 1
  18.   scaleTargetRef:
  19.     apiVersion: apps/v1
  20.     kind: Deployment
  21.     name: hpa-demo
  22.   targetCPUUtilizationPercentage: 10
  23. status:
  24.   currentReplicas: 1
  25.   desiredReplicas: 0

然后我们可以根据上面的 YAML 文件就可以自己来创建一个基于 YAML 的 HPA 描述文件了。但是我们发现上面信息里面出现了一些 Fail 信息，我们来查看下这个 HPA 对象的信息：

  1. $ kubectl describe hpa hpa-demo
  2. Name:                                                  hpa-demo
  3. Namespace:                                             default
  4. Labels:                                                <none>
  5. Annotations:                                           <none>
  6. CreationTimestamp:                                     Tue, 19 Nov 2019 17:14:56 +0800
  7. Reference:                                             Deployment/hpa-demo
  8. Metrics:                                               ( current / target )
  9.   resource cpu on pods  (as a percentage of request):  <unknown> / 10%
  10. Min replicas:                                          1
  11. Max replicas:                                          10
  12. Deployment pods:                                       1 current / 0 desired
  13. Conditions:
  14.   Type           Status  Reason                   Message
  15.   ----           ------  ------                   -------
  16.   AbleToScale    True    SucceededGetScale        the HPA controller was able to get the target's current scale
  17.   ScalingActive  False   FailedGetResourceMetric  the HPA was unable to compute the replica count: missing request for cpu
  18. Events:
  19.   Type     Reason                        Age                From                       Message
  20.   ----     ------                        ----               ----                       -------
  21.   Warning  FailedGetResourceMetric       14s (x4 over 60s)  horizontal-pod-autoscaler  missing request for cpu
  22.   Warning  FailedComputeMetricsReplicas  14s (x4 over 60s)  horizontal-pod-autoscaler  invalid metrics (1 invalid out of 1), first error is: failed to get cpu utilization: missing request for cpu

我们可以看到上面的事件信息里面出现了 failed to get cpu utilization: missing request for cpu 这样的错误信息。这是因为我们上面创建的 Pod 对象没有添加 request 资源声明，这样导致 HPA 读取不到 CPU 指标信息，所以如果要想让 HPA 生效，对应的 Pod 资源必须添加 requests 资源声明，更新我们的资源清单文件：

  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   name: hpa-demo
  5. spec:
  6.   selector:
  7.     matchLabels:
  8.       app: nginx
  9.   template:
  10.     metadata:
  11.       labels:
  12.         app: nginx
  13.     spec:
  14.       containers:
  15.       - name: nginx
  16.         image: nginx
  17.         ports:
  18.         - containerPort: 80
  19.         resources:
  20.           requests:
  21.             memory: 50Mi
  22.             cpu: 50m

然后重新更新 Deployment，重新创建 HPA 对象：

  1. $ kubectl apply -f hpa.yaml
  2. deployment.apps/hpa-demo configured
  3. $ kubectl get pods -o wide -l app=nginx
  4. NAME                        READY   STATUS    RESTARTS   AGE     IP            NODE         NOMINATED NODE   READINESS GATES
  5. hpa-demo-69968bb59f-twtdp   1/1     Running   0          4m11s   10.244.4.97   ydzs-node4   <none>           <none>
  6. $ kubectl delete hpa hpa-demo
  7. horizontalpodautoscaler.autoscaling "hpa-demo" deleted
  8. $ kubectl autoscale deployment hpa-demo --cpu-percent=10 --min=1 --max=10
  9. horizontalpodautoscaler.autoscaling/hpa-demo autoscaled
  10. $ kubectl describe hpa hpa-demo
  11. Name:                                                  hpa-demo
  12. Namespace:                                             default
  13. Labels:                                                <none>
  14. Annotations:                                           <none>
  15. CreationTimestamp:                                     Tue, 19 Nov 2019 17:23:49 +0800
  16. Reference:                                             Deployment/hpa-demo
  17. Metrics:                                               ( current / target )
  18.   resource cpu on pods  (as a percentage of request):  0% (0) / 10%
  19. Min replicas:                                          1
  20. Max replicas:                                          10
  21. Deployment pods:                                       1 current / 1 desired
  22. Conditions:
  23.   Type            Status  Reason               Message
  24.   ----            ------  ------               -------
  25.   AbleToScale     True    ScaleDownStabilized  recent recommendations were higher than current one, applying the highest recent recommendation
  26.   ScalingActive   True    ValidMetricFound     the HPA was able to successfully calculate a replica count from cpu resource utilization (percentage of request)
  27.   ScalingLimited  False   DesiredWithinRange   the desired count is within the acceptable range
  28. Events:           <none>
  29. $ kubectl get hpa
  30. NAME       REFERENCE             TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
  31. hpa-demo   Deployment/hpa-demo   0%/10%    1         10        1          52s

现在可以看到 HPA 资源对象已经正常了，现在我们来增大负载进行测试，我们来创建一个 busybox 的 Pod，并且循环访问上面创建的 Pod：

  1. $ kubectl run -it --image busybox test-hpa --restart=Never --rm /bin/sh
  2. If you don't see a command prompt, try pressing enter.
  3. / # while true; do wget -q -O- http://10.244.4.97; done

下图可以看到，HPA 已经开始工作：

  1. $  kubectl get hpa
  2. NAME       REFERENCE             TARGETS    MINPODS   MAXPODS   REPLICAS   AGE
  3. hpa-demo   Deployment/hpa-demo   338%/10%   1         10        1          5m15s
  4. $ kubectl get pods -l app=nginx --watch
  5. NAME                        READY   STATUS              RESTARTS   AGE
  6. hpa-demo-69968bb59f-8hjnn   1/1     Running             0          22s
  7. hpa-demo-69968bb59f-9ss9f   1/1     Running             0          22s
  8. hpa-demo-69968bb59f-bllsd   1/1     Running             0          22s
  9. hpa-demo-69968bb59f-lnh8k   1/1     Running             0          37s
  10. hpa-demo-69968bb59f-r8zfh   1/1     Running             0          22s
  11. hpa-demo-69968bb59f-twtdp   1/1     Running             0          6m43s
  12. hpa-demo-69968bb59f-w792g   1/1     Running             0          37s
  13. hpa-demo-69968bb59f-zlxkp   1/1     Running             0          37s
  14. hpa-demo-69968bb59f-znp6q   0/1     ContainerCreating   0          6s
  15. hpa-demo-69968bb59f-ztnvx   1/1     Running             0          6s

我们可以看到已经自动拉起了很多新的 Pod，最后定格在了我们上面设置的 10 个 Pod，同时查看资源 hpa-demo 的副本数量，副本数量已经从原来的1变成了10个：

  1. $ kubectl get deployment hpa-demo
  2. NAME       READY   UP-TO-DATE   AVAILABLE   AGE
  3. hpa-demo   10/10   10           10          17m

查看 HPA 资源的对象了解工作过程：

  1. $ kubectl describe hpa hpa-demo
  2. Name:                                                  hpa-demo
  3. Namespace:                                             default
  4. Labels:                                                <none>
  5. Annotations:                                           <none>
  6. CreationTimestamp:                                     Tue, 19 Nov 2019 17:23:49 +0800
  7. Reference:                                             Deployment/hpa-demo
  8. Metrics:                                               ( current / target )
  9.   resource cpu on pods  (as a percentage of request):  0% (0) / 10%
  10. Min replicas:                                          1
  11. Max replicas:                                          10
  12. Deployment pods:                                       10 current / 10 desired
  13. Conditions:
  14.   Type            Status  Reason               Message
  15.   ----            ------  ------               -------
  16.   AbleToScale     True    ScaleDownStabilized  recent recommendations were higher than current one, applying the highest recent recommendation
  17.   ScalingActive   True    ValidMetricFound     the HPA was able to successfully calculate a replica count from cpu resource utilization (percentage of request)
  18.   ScalingLimited  True    TooManyReplicas      the desired replica count is more than the maximum replica count
  19. Events:
  20.   Type    Reason             Age    From                       Message
  21.   ----    ------             ----   ----                       -------
  22.   Normal  SuccessfulRescale  5m45s  horizontal-pod-autoscaler  New size: 4; reason: cpu resource utilization (percentage of request) above target
  23.   Normal  SuccessfulRescale  5m30s  horizontal-pod-autoscaler  New size: 8; reason: cpu resource utilization (percentage of request) above target
  24.   Normal  SuccessfulRescale  5m14s  horizontal-pod-autoscaler  New size: 10; reason: cpu resource utilization (percentage of request) above target

同样的这个时候我们来关掉 busybox 来减少负载，然后等待一段时间观察下 HPA 和 Deployment 对象：

  1. $ kubectl get hpa
  2. NAME       REFERENCE             TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
  3. hpa-demo   Deployment/hpa-demo   0%/10%    1         10        1          14m
  4. $ kubectl get deployment hpa-demo
  5. NAME       READY   UP-TO-DATE   AVAILABLE   AGE
  6. hpa-demo   1/1     1            1           24m

从 Kubernetes v1.12 版本开始我们可以通过设置 kube-controller-manager 组件的--horizontal-pod-autoscaler-downscale-stabilization 参数来设置一个持续时间，用于指定在当前操作完成后，HPA 必须等待多长时间才能执行另一次缩放操作。默认为5分钟，也就是默认需要等待5分钟后才会开始自动缩放。

可以看到副本数量已经由 10 变为 1，当前我们只是演示了 CPU 使用率这一个指标，在后面的课程中我们还会学习到根据自定义的监控指标来自动对 Pod 进行扩缩容。

HPA 基于 内存自动扩缩容

HorizontalPodAutoscaler 是 Kubernetes autoscaling API 组的资源，在当前稳定版本 autoscaling/v1 中只支持基于 CPU 指标的缩放。在 Beta 版本 autoscaling/v2beta2，引入了基于内存和自定义指标的缩放。所以我们这里需要使用 Beta 版本的 API。

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 2 hpa api version

现在我们用 Deployment 来创建一个 Nginx Pod，然后利用 HPA 来进行自动扩缩容。资源清单如下所示：（hpa-mem-demo.yaml）

  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   name: hpa-mem-demo
  5. spec:
  6.   selector:
  7.     matchLabels:
  8.       app: nginx
  9.   template:
  10.     metadata:
  11.       labels:
  12.         app: nginx
  13.     spec:
  14.       volumes:
  15.       - name: increase-mem-script
  16.         configMap:
  17.           name: increase-mem-config
  18.       containers:
  19.       - name: nginx
  20.         image: nginx
  21.         ports:
  22.         - containerPort: 80
  23.         volumeMounts:
  24.         - name: increase-mem-script
  25.           mountPath: /etc/script
  26.         resources:
  27.           requests:
  28.             memory: 50Mi
  29.             cpu: 50m
  30.         securityContext:
  31.           privileged: true

这里和前面普通的应用有一些区别，我们将一个名为 increase-mem-config 的 ConfigMap 资源对象挂载到了容器中，该配置文件是用于后面增加容器内存占用的脚本，配置文件如下所示：（increase-mem-cm.yaml）

  1. apiVersion: v1
  2. kind: ConfigMap
  3. metadata:
  4.   name: increase-mem-config
  5. data:
  6.   increase-mem.sh: |
  7.     #!/bin/bash
  8.     mkdir /tmp/memory
  9.     mount -t tmpfs -o size=40M tmpfs /tmp/memory
  10.     dd if=/dev/zero of=/tmp/memory/block
  11.     sleep 60
  12.     rm /tmp/memory/block
  13.     umount /tmp/memory
  14.     rmdir /tmp/memory

由于这里增加内存的脚本需要使用到 mount 命令，这需要声明为特权模式，所以我们添加了 securityContext.privileged=true 这个配置。现在我们直接创建上面的资源对象即可：

  1. $ kubectl apply -f increase-mem-cm.yaml
  2. $ kubectl apply -f hpa-mem-demo.yaml
  3. $ kubectl get pods -l app=nginx
  4. NAME                            READY   STATUS    RESTARTS   AGE
  5. hpa-mem-demo-66944b79bf-tqrn9   1/1     Running   0          35s

然后需要创建一个基于内存的 HPA 资源对象：（hpa-mem.yaml）

  1. apiVersion: autoscaling/v2beta1
  2. kind: HorizontalPodAutoscaler
  3. metadata:
  4.   name: nginx-hpa
  5. spec:
  6.   scaleTargetRef:
  7.     apiVersion: apps/v1
  8.     kind: Deployment
  9.     name: hpa-mem-demo
  10.   minReplicas: 1
  11.   maxReplicas: 5
  12.   metrics:
  13.   - type: Resource
  14.     resource:
  15.       name: memory
  16.       targetAverageUtilization: 60

要注意这里使用的 apiVersion 是 autoscaling/v2beta1，然后 metrics 属性里面指定的是内存的配置，直接创建上面的资源对象即可：

  1. $ kubectl apply -f hpa-mem.yaml
  2. horizontalpodautoscaler.autoscaling/nginx-hpa created
  3. $ kubectl get hpa
  4. NAME        REFERENCE                 TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
  5. nginx-hpa   Deployment/hpa-mem-demo   2%/60%    1         5         1          12s

到这里证明 HPA 资源对象已经部署成功了，接下来我们对应用进行压测，将内存压上去，直接执行上面我们挂载到容器中的 increase-mem.sh 脚本即可：

  1. $ kubectl exec -it hpa-mem-demo-66944b79bf-tqrn9 /bin/bash
  2. root@hpa-mem-demo-66944b79bf-tqrn9:/# ls /etc/script/
  3. increase-mem.sh
  4. root@hpa-mem-demo-66944b79bf-tqrn9:/# source /etc/script/increase-mem.sh
  5. dd: writing to '/tmp/memory/block': No space left on device
  6. 81921+0 records in
  7. 81920+0 records out
  8. 41943040 bytes (42 MB, 40 MiB) copied, 0.584029 s, 71.8 MB/s

然后打开另外一个终端观察 HPA 资源对象的变化情况：

  1. $ kubectl get hpa
  2. NAME        REFERENCE                 TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
  3. nginx-hpa   Deployment/hpa-mem-demo   83%/60%   1         5         1          5m3s
  4. $ kubectl describe hpa nginx-hpa
  5. Name:                                                     nginx-hpa
  6. Namespace:                                                default
  7. Labels:                                                   <none>
  8. Annotations:                                              kubectl.kubernetes.io/last-applied-configuration:
  9.                                                             {"apiVersion":"autoscaling/v2beta1","kind":"HorizontalPodAutoscaler","metadata":{"annotations":{},"name":"nginx-hpa","namespace":"default"...
  10. CreationTimestamp:                                        Tue, 07 Apr 2020 13:13:59 +0800
  11. Reference:                                                Deployment/hpa-mem-demo
  12. Metrics:                                                  ( current / target )
  13.   resource memory on pods  (as a percentage of request):  3% (1740800) / 60%
  14. Min replicas:                                             1
  15. Max replicas:                                             5
  16. Deployment pods:                                          2 current / 2 desired
  17. Conditions:
  18.   Type            Status  Reason               Message
  19.   ----            ------  ------               -------
  20.   AbleToScale     True    ScaleDownStabilized  recent recommendations were higher than current one, applying the highest recent recommendation
  21.   ScalingActive   True    ValidMetricFound     the HPA was able to successfully calculate a replica count from memory resource utilization (percentage of request)
  22.   ScalingLimited  False   DesiredWithinRange   the desired count is within the acceptable range
  23. Events:
  24.   Type     Reason                        Age                    From                       Message
  25.   ----     ------                        ----                   ----                       -------
  26.   Warning  FailedGetResourceMetric       5m26s (x3 over 5m58s)  horizontal-pod-autoscaler  unable to get metrics for resource memory: no metrics returned from resource metrics API
  27.   Warning  FailedComputeMetricsReplicas  5m26s (x3 over 5m58s)  horizontal-pod-autoscaler  invalid metrics (1 invalid out of 1), first error is: failed to get memory utilization: unable to get metrics for resource memory: no metrics returned from resource metrics API
  28.   Normal   SuccessfulRescale             77s                    horizontal-pod-autoscaler  New size: 2; reason: memory resource utilization (percentage of request) above target
  29. $ kubectl top pod hpa-mem-demo-66944b79bf-tqrn9
  30. NAME                            CPU(cores)   MEMORY(bytes)
  31. hpa-mem-demo-66944b79bf-tqrn9   0m           41Mi

可以看到内存使用已经超过了我们设定的 60% 这个阈值了，HPA 资源对象也已经触发了自动扩容，变成了两个副本了：

  1. $ kubectl get pods -l app=nginx
  2. NAME                            READY   STATUS    RESTARTS   AGE
  3. hpa-mem-demo-66944b79bf-8m4d9   1/1     Running   0          2m51s
  4. hpa-mem-demo-66944b79bf-tqrn9   1/1     Running   0          8m11s

当内存释放掉后，controller-manager 默认5分钟过后会进行缩放，到这里就完成了基于内存的 HPA 操作。

HPA 基于自定义指标自动扩缩容

除了基于 CPU 和内存来进行自动扩缩容之外，我们还可以根据自定义的监控指标来进行。这个我们就需要使用 Prometheus Adapter，Prometheus 用于监控应用的负载和集群本身的各种指标，Prometheus Adapter 可以帮我们使用 Prometheus 收集的指标并使用它们来制定扩展策略，这些指标都是通过 APIServer 暴露的，而且 HPA 资源对象也可以很轻易的直接使用。

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 3 custom metrics by prometheus

首先，我们部署一个示例应用，在该应用程序上测试 Prometheus 指标自动缩放，资源清单文件如下所示：（hpa-prome-demo.yaml）

  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   name: hpa-prom-demo
  5. spec:
  6.   selector:
  7.     matchLabels:
  8.       app: nginx-server
  9.   template:
  10.     metadata:
  11.       labels:
  12.         app: nginx-server
  13.     spec:
  14.       containers:
  15.       - name: nginx-demo
  16.         image: cnych/nginx-vts:v1.0
  17.         resources:
  18.           limits:
  19.             cpu: 50m
  20.           requests:
  21.             cpu: 50m
  22.         ports:
  23.         - containerPort: 80
  24.           name: http
  25. ---
  26. apiVersion: v1
  27. kind: Service
  28. metadata:
  29.   name: hpa-prom-demo
  30.   annotations:
  31.     prometheus.io/scrape: "true"
  32.     prometheus.io/port: "80"
  33.     prometheus.io/path: "/status/format/prometheus"
  34. spec:
  35.   ports:
  36.   - port: 80
  37.     targetPort: 80
  38.     name: http
  39.   selector:
  40.     app: nginx-server
  41.   type: NodePort

这里我们部署的应用是在 80 端口的 /status/format/prometheus 这个端点暴露 nginx-vts 指标的，前面我们已经在 Prometheus 中配置了 Endpoints 的自动发现，所以我们直接在 Service 对象的 annotations 中进行配置，这样我们就可以在 Prometheus 中采集该指标数据了。为了测试方便，我们这里使用 NodePort 类型的 Service，现在直接创建上面的资源对象即可：

  1. $ kubectl apply -f hpa-prome-demo.yaml
  2. deployment.apps/hpa-prom-demo created
  3. service/hpa-prom-demo created
  4. $ kubectl get pods -l app=nginx-server
  5. NAME                             READY   STATUS    RESTARTS   AGE
  6. hpa-prom-demo-755bb56f85-lvksr   1/1     Running   0          4m52s
  7. $ kubectl get svc
  8. NAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
  9. hpa-prom-demo   NodePort    10.101.210.158   <none>        80:32408/TCP   5m44s
  10. ......

部署完成后我们可以使用如下命令测试应用是否正常，以及指标数据接口能够正常获取：

  1. $ curl http://k8s.qikqiak.com:32408
  2. <!DOCTYPE html>
  3. <html>
  4. <head>
  5. <title>Welcome to nginx!</title>
  6. <style>
  7.     body {
  8.         width: 35em;
  9.         margin: 0 auto;
  10.         font-family: Tahoma, Verdana, Arial, sans-serif;
  11.     }
  12. </style>
  13. </head>
  14. <body>
  15. <h1>Welcome to nginx!</h1>
  16. <p>If you see this page, the nginx web server is successfully installed and
  17. working. Further configuration is required.</p>
  19. <p>For online documentation and support please refer to
  20. <a href="http://nginx.org/">nginx.org</a>.<br/>
  21. Commercial support is available at
  22. <a href="http://nginx.com/">nginx.com</a>.</p>
  24. <p><em>Thank you for using nginx.</em></p>
  25. </body>
  26. </html>
  27. $ curl http://k8s.qikqiak.com:32408/status/format/prometheus
  28. # HELP nginx_vts_info Nginx info
  29. # TYPE nginx_vts_info gauge
  30. nginx_vts_info{hostname="hpa-prom-demo-755bb56f85-lvksr",version="1.13.12"} 1
  31. # HELP nginx_vts_start_time_seconds Nginx start time
  32. # TYPE nginx_vts_start_time_seconds gauge
  33. nginx_vts_start_time_seconds 1586240091.623
  34. # HELP nginx_vts_main_connections Nginx connections
  35. # TYPE nginx_vts_main_connections gauge
  36. ......

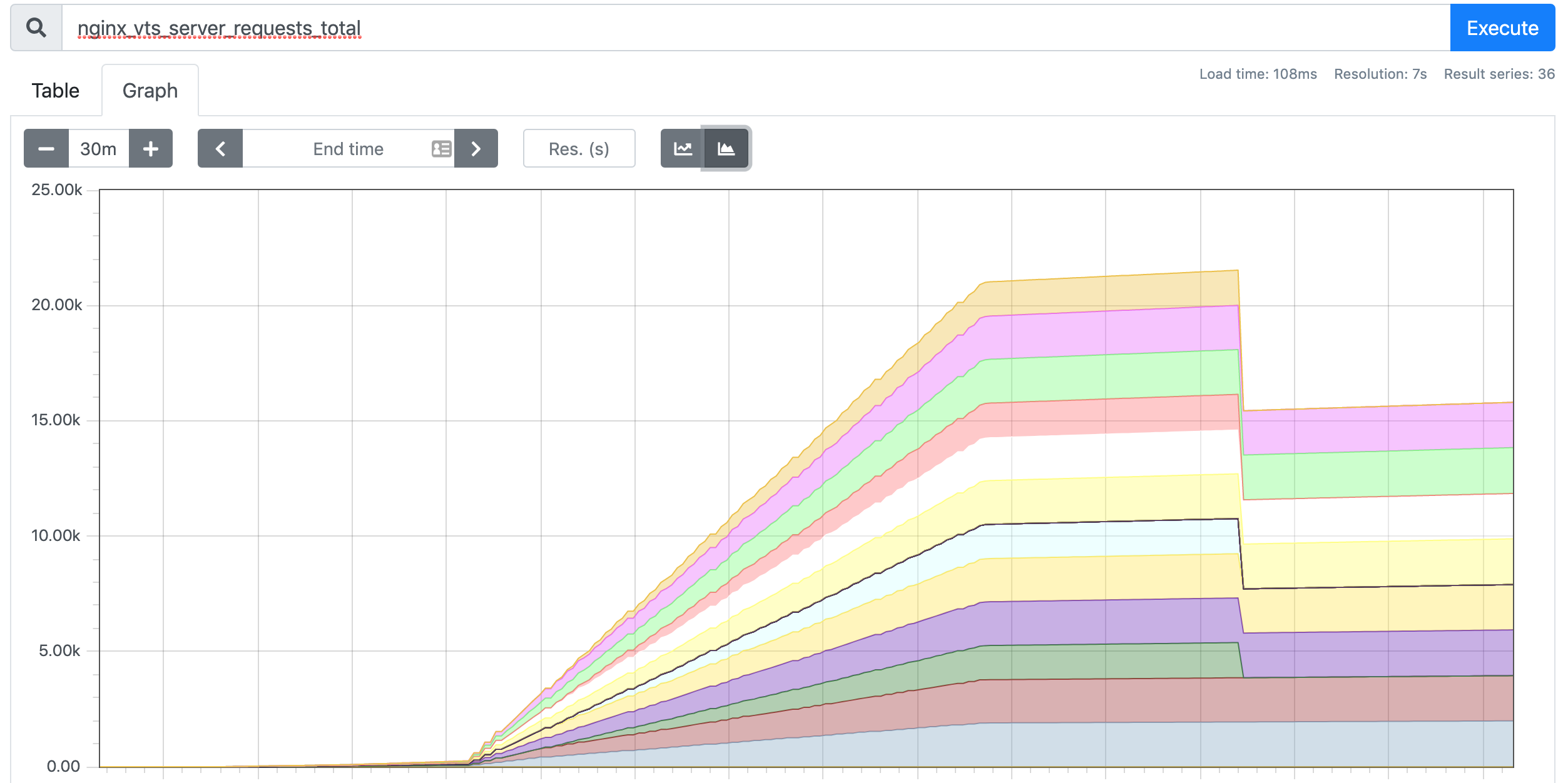

上面的指标数据中，我们比较关心的是 nginx_vts_server_requests_total 这个指标，表示请求总数，是一个 Counter 类型的指标，我们将使用该指标的值来确定是否需要对我们的应用进行自动扩缩容。

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 4 nginx_vts_server_requests_total

接下来我们将 Prometheus-Adapter 安装到集群中，并添加一个规则来跟踪 Pod 的请求，我们可以将 Prometheus 中的任何一个指标都用于 HPA，但是前提是你得通过查询语句将它拿到（包括指标名称和其对应的值）。

这里我们定义一个如下所示的规则：

  1. rules:
  2. - seriesQuery: 'nginx_vts_server_requests_total'
  3.   seriesFilters: []
  4.   resources:
  5.     overrides:
  6.       kubernetes_namespace:
  7.         resource: namespace
  8.       kubernetes_pod_name:
  9.         resource: pod
  10.   name:
  11.     matches: "^(.*)_total"
  12.     as: "${1}_per_second"
  13.   metricsQuery: (sum(rate(<<.Series>>{<<.LabelMatchers>>}[1m])) by (<<.GroupBy>>))

这是一个带参数的 Prometheus 查询，其中：

  • seriesQuery：查询 Prometheus 的语句，通过这个查询语句查询到的所有指标都可以用于 HPA
  • seriesFilters：查询到的指标可能会存在不需要的，可以通过它过滤掉。

  • resources：通过 seriesQuery 查询到的只是指标，如果需要查询某个 Pod 的指标，肯定要将它的名称和所在的命名空间作为指标的标签进行查询，resources 就是将指标的标签和 k8s 的资源类型关联起来，最常用的就是 pod 和 namespace。有两种添加标签的方式，一种是 overrides，另一种是 template。

    • overrides：它会将指标中的标签和 k8s 资源关联起来。上面示例中就是将指标中的 pod 和 namespace 标签和 k8s 中的 pod 和 namespace 关联起来，因为 pod 和 namespace 都属于核心 api 组，所以不需要指定 api 组。当我们查询某个 pod 的指标时，它会自动将 pod 的名称和名称空间作为标签加入到查询条件中。比如 nginx: {group: "apps", resource: "deployment"} 这么写表示的就是将指标中 nginx 这个标签和 apps 这个 api 组中的 deployment 资源关联起来；
    • template：通过 go 模板的形式。比如template: "kube_<<.Group>>_<<.Resource>>" 这么写表示，假如 <<.Group>> 为 apps，<<.Resource>> 为 deployment，那么它就是将指标中 kube_apps_deployment 标签和 deployment 资源关联起来。

  • name：用来给指标重命名的，之所以要给指标重命名是因为有些指标是只增的，比如以 total 结尾的指标。这些指标拿来做 HPA 是没有意义的，我们一般计算它的速率，以速率作为值，那么此时的名称就不能以 total 结尾了，所以要进行重命名。

    • matches：通过正则表达式来匹配指标名，可以进行分组
    • as：默认值为 $1，也就是第一个分组。as 为空就是使用默认值的意思。

  • metricsQuery：这就是 Prometheus 的查询语句了，前面的 seriesQuery 查询是获得 HPA 指标。当我们要查某个指标的值时就要通过它指定的查询语句进行了。可以看到查询语句使用了速率和分组，这就是解决上面提到的只增指标的问题。

    • Series：表示指标名称
    • LabelMatchers：附加的标签，目前只有 pod 和 namespace 两种，因此我们要在之前使用 resources 进行关联
    • GroupBy：就是 pod 名称，同样需要使用 resources 进行关联。

接下来我们通过 Helm Chart 来部署 Prometheus Adapter，新建 hpa-prome-adapter-values.yaml 文件覆盖默认的 Values 值，内容如下所示：

  1. rules:
  2.   default: false
  3.   custom:
  4.   - seriesQuery: 'nginx_vts_server_requests_total'
  5.     resources:
  6.       overrides:
  7.         kubernetes_namespace:
  8.           resource: namespace
  9.         kubernetes_pod_name:
  10.           resource: pod
  11.     name:
  12.       matches: "^(.*)_total"
  13.       as: "${1}_per_second"
  14.     metricsQuery: (sum(rate(<<.Series>>{<<.LabelMatchers>>}[1m])) by (<<.GroupBy>>))
  16. prometheus:
  17.   url: http://thanos-querier.kube-mon.svc.cluster.local

这里我们添加了一条 rules 规则，然后指定了 Prometheus 的地址，我们这里是使用了 Thanos 部署的 Promethues 集群，所以用 Querier 的地址。使用下面的命令一键安装：

  1. $ helm install prometheus-adapter stable/prometheus-adapter -n kube-mon -f hpa-prome-adapter-values.yaml
  2. NAME: prometheus-adapter
  3. LAST DEPLOYED: Tue Apr  7 15:26:36 2020
  4. NAMESPACE: kube-mon
  5. STATUS: deployed
  6. REVISION: 1
  7. TEST SUITE: None
  8. NOTES:
  9. prometheus-adapter has been deployed.
  10. In a few minutes you should be able to list metrics using the following command(s):
  12.   kubectl get --raw /apis/custom.metrics.k8s.io/v1beta1

等一小会儿，安装完成后，可以使用下面的命令来检测是否生效了：

  1. $ kubectl get pods -n kube-mon -l app=prometheus-adapter
  2. NAME                                  READY   STATUS    RESTARTS   AGE
  3. prometheus-adapter-58b559fc7d-l2j6t   1/1     Running   0          3m21s
  4. $  kubectl get --raw="/apis/custom.metrics.k8s.io/v1beta1" | jq
  5. {
  6.   "kind": "APIResourceList",
  7.   "apiVersion": "v1",
  8.   "groupVersion": "custom.metrics.k8s.io/v1beta1",
  9.   "resources": [
  10.     {
  11.       "name": "namespaces/nginx_vts_server_requests_per_second",
  12.       "singularName": "",
  13.       "namespaced": false,
  14.       "kind": "MetricValueList",
  15.       "verbs": [
  16.         "get"
  17.       ]
  18.     },
  19.     {
  20.       "name": "pods/nginx_vts_server_requests_per_second",
  21.       "singularName": "",
  22.       "namespaced": true,
  23.       "kind": "MetricValueList",
  24.       "verbs": [
  25.         "get"
  26.       ]
  27.     }
  28.   ]
  29. }

我们可以看到 nginx_vts_server_requests_per_second 指标可用。 现在，让我们检查该指标的当前值：

  1. $ kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/*/nginx_vts_server_requests_per_second" | jq .
  2. {
  3.   "kind": "MetricValueList",
  4.   "apiVersion": "custom.metrics.k8s.io/v1beta1",
  5.   "metadata": {
  6.     "selfLink": "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/%2A/nginx_vts_server_requests_per_second"
  7.   },
  8.   "items": [
  9.     {
  10.       "describedObject": {
  11.         "kind": "Pod",
  12.         "namespace": "default",
  13.         "name": "hpa-prom-demo-755bb56f85-lvksr",
  14.         "apiVersion": "/v1"
  15.       },
  16.       "metricName": "nginx_vts_server_requests_per_second",
  17.       "timestamp": "2020-04-07T09:45:45Z",
  18.       "value": "527m",
  19.       "selector": null
  20.     }
  21.   ]
  22. }

出现类似上面的信息就表明已经配置成功了，接下来我们部署一个针对上面的自定义指标的 HPA资源对象，如下所示：(hpa-prome.yaml)

  1. apiVersion: autoscaling/v2beta1
  2. kind: HorizontalPodAutoscaler
  3. metadata:
  4.   name: nginx-custom-hpa
  5. spec:
  6.   scaleTargetRef:
  7.     apiVersion: apps/v1
  8.     kind: Deployment
  9.     name: hpa-prom-demo
  10.   minReplicas: 2
  11.   maxReplicas: 5
  12.   metrics:
  13.   - type: Pods
  14.     pods:
  15.       metricName: nginx_vts_server_requests_per_second
  16.       targetAverageValue: 10

如果请求数超过每秒10个，则将对应用进行扩容。直接创建上面的资源对象：

  1. $ kubectl apply -f hpa-prome.yaml
  2. horizontalpodautoscaler.autoscaling/nginx-custom-hpa created
  3. $ kubectl describe hpa nginx-custom-hpa
  4. Name:                                              nginx-custom-hpa
  5. Namespace:                                         default
  6. Labels:                                            <none>
  7. Annotations:                                       kubectl.kubernetes.io/last-applied-configuration:
  8.                                                      {"apiVersion":"autoscaling/v2beta1","kind":"HorizontalPodAutoscaler","metadata":{"annotations":{},"name":"nginx-custom-hpa","namespace":"d...
  9. CreationTimestamp:                                 Tue, 07 Apr 2020 17:54:55 +0800
  10. Reference:                                         Deployment/hpa-prom-demo
  11. Metrics:                                           ( current / target )
  12.   "nginx_vts_server_requests_per_second" on pods:  <unknown> / 10
  13. Min replicas:                                      2
  14. Max replicas:                                      5
  15. Deployment pods:                                   1 current / 2 desired
  16. Conditions:
  17.   Type         Status  Reason            Message
  18.   ----         ------  ------            -------
  19.   AbleToScale  True    SucceededRescale  the HPA controller was able to update the target scale to 2
  20. Events:
  21.   Type    Reason             Age   From                       Message
  22.   ----    ------             ----  ----                       -------
  23.   Normal  SuccessfulRescale  7s    horizontal-pod-autoscaler  New size: 2; reason: Current number of replicas below Spec.MinReplicas

可以看到 HPA 对象已经生效了，会应用最小的副本数2，所以会新增一个 Pod 副本：

  1. $ kubectl get pods -l app=nginx-server
  2. NAME                             READY   STATUS    RESTARTS   AGE
  3. hpa-prom-demo-755bb56f85-s5dzf   1/1     Running   0          67s
  4. hpa-prom-demo-755bb56f85-wbpfr   1/1     Running   0          3m30s

接下来我们同样对应用进行压测：

  1. $ while true; do wget -q -O- http://k8s.qikqiak.com:32408; done

打开另外一个终端观察 HPA 对象的变化：

  1. $ kubectl get hpa
  2. NAME               REFERENCE                  TARGETS     MINPODS   MAXPODS   REPLICAS   AGE
  3. nginx-custom-hpa   Deployment/hpa-prom-demo   14239m/10   2         5         2          4m27s
  4. $ kubectl describe hpa nginx-custom-hpa
  5. Name:                                              nginx-custom-hpa
  6. Namespace:                                         default
  7. Labels:                                            <none>
  8. Annotations:                                       kubectl.kubernetes.io/last-applied-configuration:
  9.                                                      {"apiVersion":"autoscaling/v2beta1","kind":"HorizontalPodAutoscaler","metadata":{"annotations":{},"name":"nginx-custom-hpa","namespace":"d...
  10. CreationTimestamp:                                 Tue, 07 Apr 2020 17:54:55 +0800
  11. Reference:                                         Deployment/hpa-prom-demo
  12. Metrics:                                           ( current / target )
  13.   "nginx_vts_server_requests_per_second" on pods:  14308m / 10
  14. Min replicas:                                      2
  15. Max replicas:                                      5
  16. Deployment pods:                                   3 current / 3 desired
  17. Conditions:
  18.   Type            Status  Reason              Message
  19.   ----            ------  ------              -------
  20.   AbleToScale     True    ReadyForNewScale    recommended size matches current size
  21.   ScalingActive   True    ValidMetricFound    the HPA was able to successfully calculate a replica count from pods metric nginx_vts_server_requests_per_second
  22.   ScalingLimited  False   DesiredWithinRange  the desired count is within the acceptable range
  23. Events:
  24.   Type    Reason             Age   From                       Message
  25.   ----    ------             ----  ----                       -------
  26.   Normal  SuccessfulRescale  5m2s  horizontal-pod-autoscaler  New size: 2; reason: Current number of replicas below Spec.MinReplicas
  27.   Normal  SuccessfulRescale  61s   horizontal-pod-autoscaler  New size: 3; reason: pods metric nginx_vts_server_requests_per_second above target

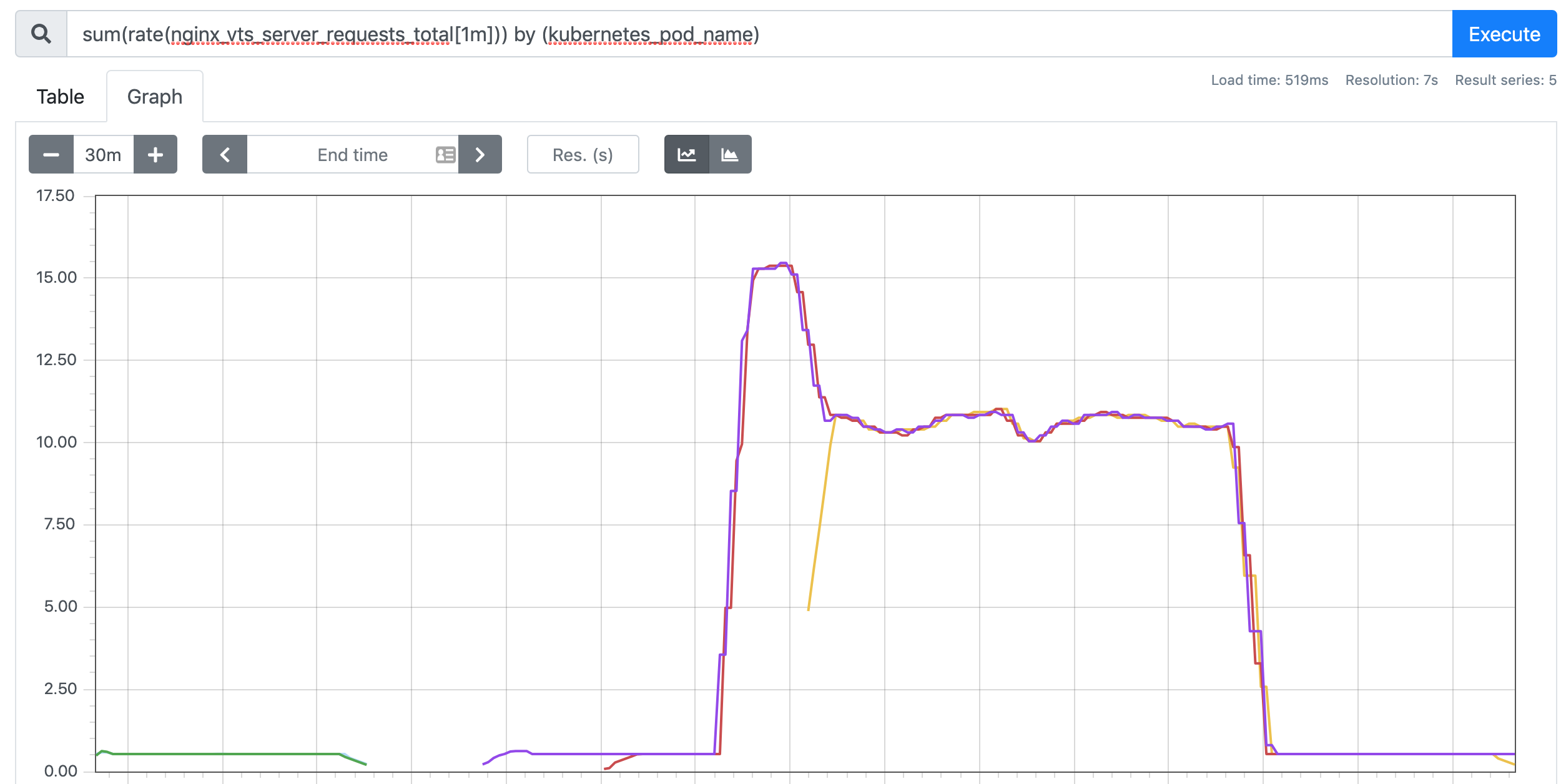

可以看到指标 nginx_vts_server_requests_per_second 的数据已经超过阈值了，触发扩容动作了，副本数变成了3，但是后续很难继续扩容了，这是因为上面我们的 while 命令并不够快，3个副本完全可以满足每秒不超过 10 个请求的阈值。

watermark_type_ZmFuZ3poZW5naGVpdGk_shadow_10_text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ZseTkxMDkwNQ_size_16_color_FFFFFF_t_70 5 nginx_vts_server_requests_per_second

如果需要更好的进行测试，我们可以使用一些压测工具，比如 ab、fortio 等工具。当我们中断测试后，默认5分钟过后就会自动缩容：

  1. $ kubectl describe hpa nginx-custom-hpa
  2. Name:                                              nginx-custom-hpa
  3. Namespace:                                         default
  4. Labels:                                            <none>
  5. Annotations:                                       kubectl.kubernetes.io/last-applied-configuration:
  6.                                                      {"apiVersion":"autoscaling/v2beta1","kind":"HorizontalPodAutoscaler","metadata":{"annotations":{},"name":"nginx-custom-hpa","namespace":"d...
  7. CreationTimestamp:                                 Tue, 07 Apr 2020 17:54:55 +0800
  8. Reference:                                         Deployment/hpa-prom-demo
  9. Metrics:                                           ( current / target )
  10.   "nginx_vts_server_requests_per_second" on pods:  533m / 10
  11. Min replicas:                                      2
  12. Max replicas:                                      5
  13. Deployment pods:                                   2 current / 2 desired
  14. Conditions:
  15.   Type            Status  Reason            Message
  16.   ----            ------  ------            -------
  17.   AbleToScale     True    ReadyForNewScale  recommended size matches current size
  18.   ScalingActive   True    ValidMetricFound  the HPA was able to successfully calculate a replica count from pods metric nginx_vts_server_requests_per_second
  19.   ScalingLimited  True    TooFewReplicas    the desired replica count is less than the minimum replica count
  20. Events:
  21.   Type    Reason             Age   From                       Message
  22.   ----    ------             ----  ----                       -------
  23.   Normal  SuccessfulRescale  23m   horizontal-pod-autoscaler  New size: 2; reason: Current number of replicas below Spec.MinReplicas
  24.   Normal  SuccessfulRescale  19m   horizontal-pod-autoscaler  New size: 3; reason: pods metric nginx_vts_server_requests_per_second above target
  25.   Normal  SuccessfulRescale  4m2s  horizontal-pod-autoscaler  New size: 2; reason: All metrics below target

到这里我们就完成了使用自定义的指标对应用进行自动扩缩容的操作。如果 Prometheus 安装在我们的 Kubernetes 集群之外，则只需要确保可以从集群访问到查询的端点，并在 adapter 的部署清单中对其进行更新即可。在更复杂的场景中，可以获取多个指标结合使用来制定扩展策略。

发表评论

表情：
评论列表 （有 0 条评论，15人围观）

还没有评论，来说两句吧...

相关阅读
