**【实训目的】**

1.  掌握内部网络设计过程和私有IP地址使用。
2.  验证端口地址转换工作机制。
3.  掌握路由器地址转换配置过程。
4.  验证私有地址与公有地址之间的转换过程。
5.  验证IP分组和TCP报文的格式转换过程。

**【实训环境】**

eNSP模拟软件

**【实验原理】**

NAT技术

关键命令如下：

（1）确定需要转换的内网私有ip地址范围

\[Huawei\]acl 2000 //创建编号为2000的访问控制列表，并进入ACL

\[Huawei-acl-basic-2000\]rule 5 permit source 192.168.1.0 0.0.0.255

(2)建立基本过滤规则与公告接口之间的联系

\[Huawei-GigabitEthernet0/0/1\]nat outbound 2000 //在指定端口启动地址转换NAT功能。

(3)建立静态地址映射

\[Huawei-GigabitEthernet0/0/1\]nat server protocol tcp global current-interface 50000 inside 192.168.1.100 80

**【实训内容】**

请将以下的操作结果按“学号+姓名”命名（例如：03张三）。

任务一：根据网络拓扑图，构建模拟环境。

![e4b6d5a65fc647fbabf23567a2c63d7e.png][]

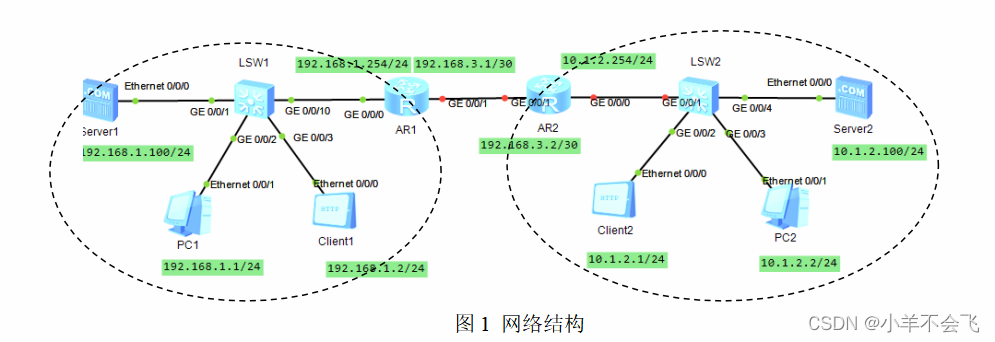

请根据网络结构拓扑图如图1所示，配置PC1、client1、Server1、PC2、client2、Server2的IP地址和默认网关。

任务二：在server1上配置HTTP服务器

任务三：配置路由AR1、AR2的端口地址和子网掩码，配置AR1的静态路由，配置路由AR1的配置地址转换。

任务四，利用wireshark捕获IP分组。查看地址转换情况。

**【操作步骤】**以下配置都要英文状态下进行。

**任务一：**

1.  配置PC1、client1、Server1、PC2、client2、Server2的IP地址和默认网关。请大家自行配置。

**任务二：在server1上配置HTTP服务器**

**任务三：配置路由器**

1、AR1路由器的配置
    <Huawei>                                    //用户模式提示符，用户视图
    <Huawei>system-view                          //进入视图模式
    [Huawei] undo info-center enable                 //关闭消息中心功能
    [Huawei]interface GigabitEthernet 0/0/0             //进入端口视图
    [Huawei-GigabitEthernet0/0/0]ip address 192.168.1.254 24  //设置ip地址
    [Huawei-GigabitEthernet0/0/0] interface GigabitEthernet 0/0/1
    [Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 30
    [Huawei-GigabitEthernet1/0/0]quit
    [Huawei]ip route-static 10.1.2.0 24 192.168.3.2 //静态路由配置
    [Huawei]acl 2000                    //创建编号为2000的访问控制列表，并进入ACL
    [Huawei-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255  //配置一条用于指定允许通过或者拒绝通过的IP分组的源IP地址范围的规则
    [Huawei-acl-basic-2000]quit
    [Huawei]interface g0/0/1
    [Huawei-GigabitEthernet0/0/1]nat outbound 2000 //在指定端口启动地址转换NAT功能。
    [Huawei-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 50000 inside 192.168.1.100 80  //家里公网IP地址和全局端口号与内部网络私有IP地址和本地端口号之间的静态映射。
    [Huawei]quit
    < Huawei >save                         //保存所有配置信息
    [Huawei] display current-configuration     //查看当前所有配置

2、AR2路由器的配置
     <Huawei>                                    //用户模式提示符，用户视图
    <Huawei>system-view                          //进入视图模式
    [Huawei] undo info-center enable                 //关闭消息中心功能
    [Huawei]interface GigabitEthernet 0/0/0             //进入端口视图
    [Huawei-GigabitEthernet0/0/0]ip address 10.1.2.254  24  //设置ip地址
    [Huawei-GigabitEthernet0/0/0] interface GigabitEthernet 0/0/1
    [Huawei-GigabitEthernet0/0/1]ip address 192.168.3.2 30
    [Huawei-GigabitEthernet0/0/1]interface g0/0/2
    [Huawei-GigabitEthernet0/0/1]quit
    [Huawei]quit
    < Huawei >save                         //保存所有配置信息
    [Huawei] display current-configuration     //查看当前所有配置

任务四：

1、通过PC1 ping Server2，捕获AR1路由器G0/0/0端口（内网端口）的ICMP报文序列。

2. 通过PC1 ping Server2，捕获AR1路由器G0/0/1端口(外网端口)的ICMP报文序列。

（1）在外网Client2上通过浏览器启动访问内网服务器SERVER1，在地址栏输入[http://192.168.3.1:50000/index.html][http_192.168.3.1_50000_index.html]网址。

(2) 捕获AR1路由器G0/0/1端口（外网端口）的TCP报文序列。

(3) 捕获AR1路由器G0/0/0端口（内网端口）的TCP报文序列。
