ETSI MEC — 容灾组网模型

小鱼儿 2023-10-06 18:08 109阅读 0赞

目录

文章目录

  • 目录
  • LADN 模式
  • ULCL 模式一
  • ULCL 模式二

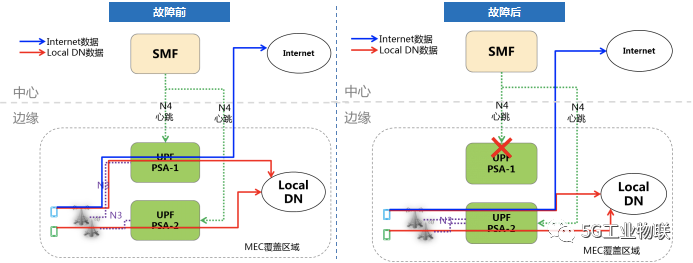

LADN 模式

PSA 采用双主负荷分担部署。

故障前，UE1 通过 PSA1 同时访问 Local DN 和 Internet，UE2 通过 PSA2 同时访问 Local DN 和 Internet，均由 SMF 选择和控制，SMF 需支持边缘两个 PSA 之间基于相同选择策略，相同的权重负荷分担选择创建 PDU Session。

故障后，SMF 基于 N4 心跳探测到 PSA1 故障，则去激活 PSA1 上的用户，用户重新激活时，选择 PSA2 创建 PDU Session。此时，UE1 通过 PSA2 同时访问 Local DN 和 Internet。

此容灾方案一般适用于 2 个或多个共享式边缘 UPF 节点（多个行业客户共用设备，一般部署于运营商地市核心机房）组 POOL 容灾场景。

在这里插入图片描述

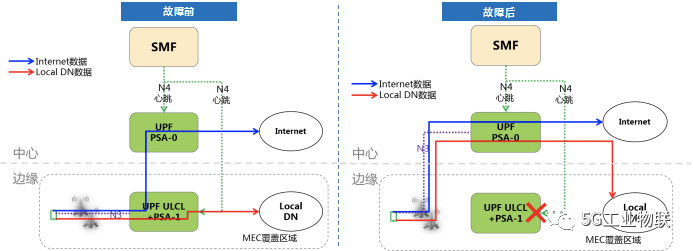

ULCL 模式一

边缘采用单点部署 ULCL + PSA 合设节点。

故障前，UE 在 PSA0 上激活创建会话、分配 IP、访问 Internet；UE 通过 ULCL + PSA1 访问 Local DN。

故障后，ULCL + PSA1 从用户会话中被移除，UE 通过 PSA0 访问 Internet 和 Local DN。要求 Local DN 只能是公网 IP，假若是局域网时，PSA0 到 Local DN 路由不能通，除非通过专线互联。

此容灾方案一般适用于单个入驻式边缘 UPF 节点（单个行业客户独享设备，一般部署于企业客户园区机房），地市共享式边缘 UPF 作为容灾节点场景。地市共享式 UPF 作为入驻式 UPF 的 PSA。

在这里插入图片描述

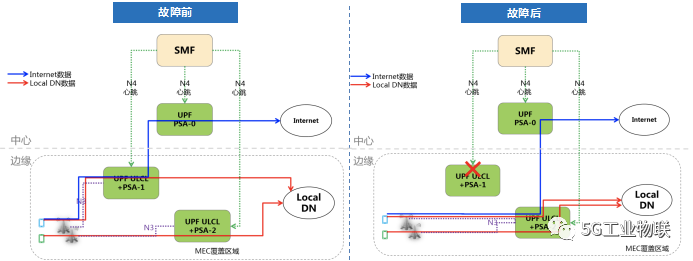

ULCL 模式二

边缘采用 ULCL + PSA 双主负荷分担部署。

故障前，UE1 通过 ULCL + PSA1 访问 Local DN，通过 PSA0 访问 Internet；UE2 通过 ULCL + PSA2 访问 Local DN，通过 PSA0 访问 Internet。

故障后，UE1 通过 ULCL + PSA2 访问 Local DN，通过 PSA0 访问 Internet；UE2 通过 ULCL + PSA2 访问 Local DN，通过 PSA0 访问 Internet。

此容灾方案一般适用于 2 个或多个入驻式边缘 UPF 节点（单个行业客户独享设备，一般部署于企业客户园区机房）组 POOL 容灾场景。地市共享式 UPF 作为入驻式 UPF 的锚点 UPF。

在这里插入图片描述
